1 OptiWay GIS Vind - Version OptiWay

2 Innehållsförteckning Ämne Sida Inledning sida. 3 Översikt sida. 3 Startsida sida. 4 Öppna sida. 4 Återställ sida. 5 Import sida. 5 Import av Projekt, Verk, Vindmätare sida. 6 Export sida. 7 Skriv ut sida. 7 Sök sida. 8 Zoom in/zoom ut sida. 9 Panorera sida. 9 Mät avstånd sida. 9 3D sida. 10 Satellitbild sida. 10 Info sida. 11 Ägare sida Rita sida. 14 Arrende sida. 15 Arrendefördelning sida. 16 Projekt sida. 17 Verk sida. 17 Vind sida. 18 Arbeta med projekthantering sida. 19 Funktioner i lagernavigeringen sida. 20 Statusrad sida. 21 Markera Position sida. 21 Kontakt information sida. 21 2

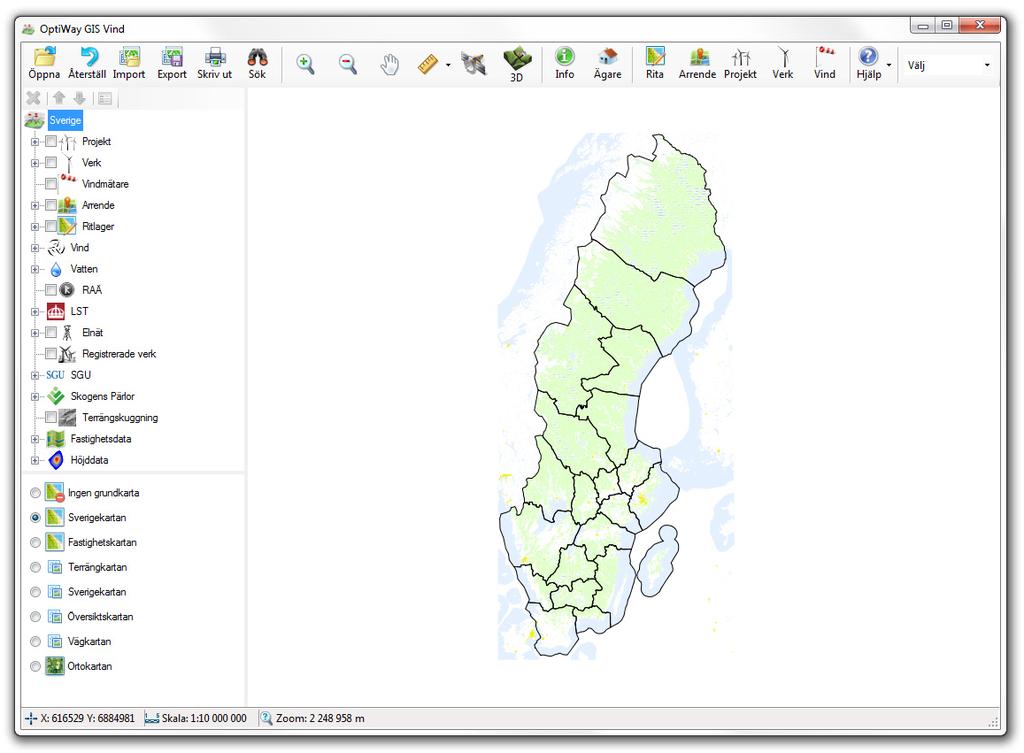

3 Inledning I denna manual beskrivs kart- och projekteringsverktyget OptiWay GIS Vind och dess funktioner för version Översikt Titelrad Verktygsrad Lagernavigering Kartvy Grundkartor Statusrad Figur 1. Översikt applikationsfönster OptiWay GIS

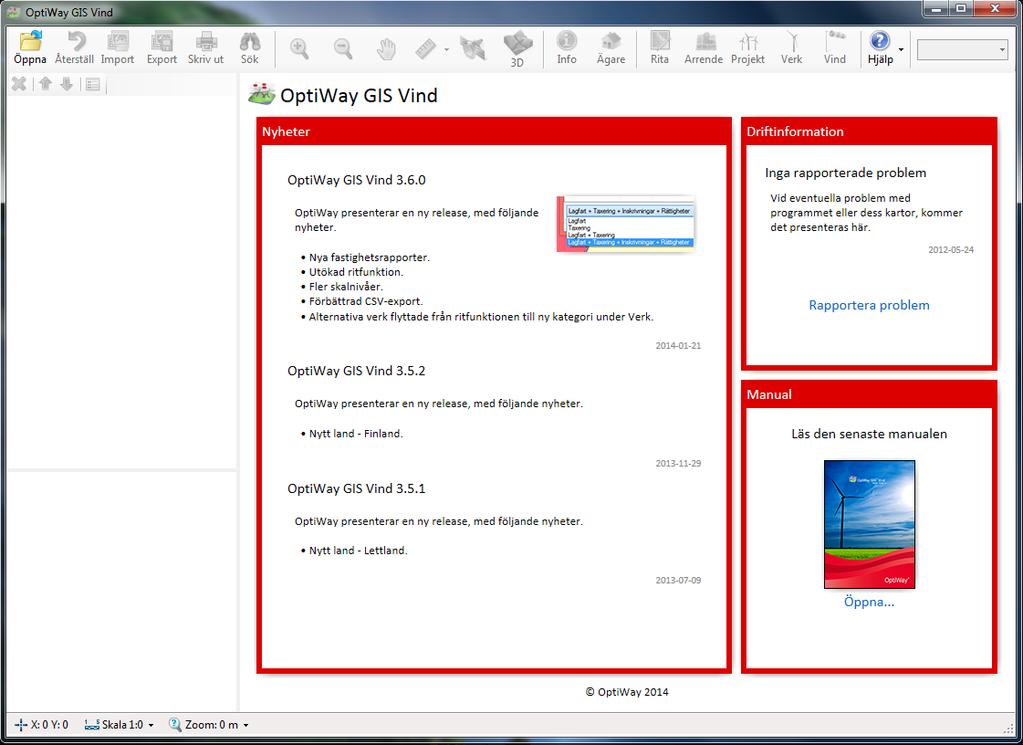

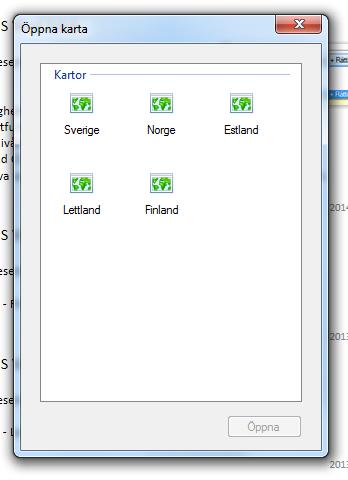

4 Startsida Öppna Välj kartalternativ. Se Figur 2 och 3. Figur 2. Verktygsrad - Öppna. Figur 3. Öppna karta. 4

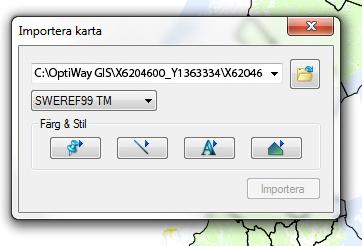

5 Återställ Återställer kartvyn. Figur 4. Verktygsrad Återställ. Import Importera eget kartmaterial i form av.shp-filer eller.tab-filer. Figur 5. Import Figur 6. Dropdown-meny. I dropdown-menyn, se Figur 6, presenteras de tio senaste importerade filerna. En importerad fil lägger sig som kartlager i lagernavigeringen se Figur 7. Figur 7. Importerad fil/kartlager. 5

6 Import av Projekt, Verk, Vindmätare Importerade objekt från vektordata (.csv,.shp) kan även sparas ner permanent till Projekt, Verk eller Vindmätare. För att detta ska fungera behöver filen ha rätt kolumner med data. Kolumnerna behöver ha korrekta namn för att programmet ska veta vad som är vad. Ordningen på kolumnerna spelar ingen roll. Nedanstående tabell visar vilka kolumner som behövs per typ och giltiga namn för kolumnerna. Projekt Namn Kategori X Y Verk Namn Kategori X Y Vindmätare Namn X Y I de fall när en shapefile används behöver inte kolumner för koordinater specificeras. Kategori ska innehålla en siffra som specificerar vilken kategori objektet tillhör och därmed i vilken flik det hamnar i. Projekt har följande kategorier: 1: Planerade, 2: Under byggnation, 3: Byggda, 4: Ägda, 5: Externa, 6: Inaktiva Verk har följande kategorier: 1: Planerade, 2: Under byggnation, 3: Byggda, 4: Ägda, 5: Externa, 6: Alternativa, 7: Inaktiva Kolumner kan ha följande namn: Namn Kategori X Y Name Category Longitude Latitude E N Exempel på en fil som importerar Verk (med koordinatsystem SWEREF99 TM): Namn Kategori X Y Verk Verk Verk När filen är importerad kan man högerklicka på den i lagernavigeringen och välja att spara den till Projekt, Verk eller Vindmätare. 6

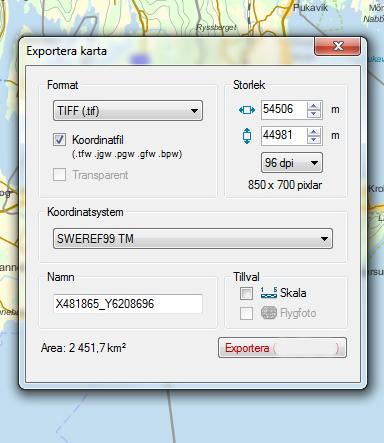

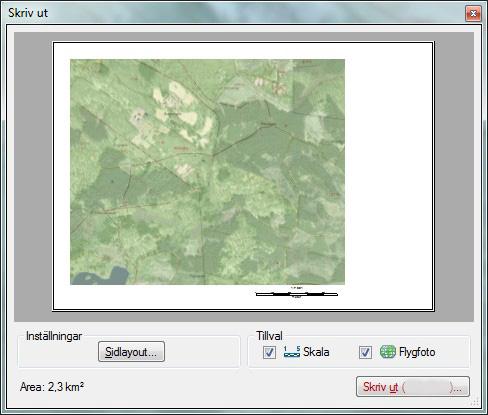

7 Export Exportfunktionen möjliggör export av kartan till ett antal olika format, storlekar och koordinatfiler. Figur 8. Verktygsrad Export. Figur 9. Exportera karta. Skriv ut Utskriftsfunktionen möjliggör att kartmaterial kan skrivas ut direkt via kartverktyget. Figur 10. Verktygsrad - Skriv ut. Figur 11. Skriv ut Förhandsgranskning. 7

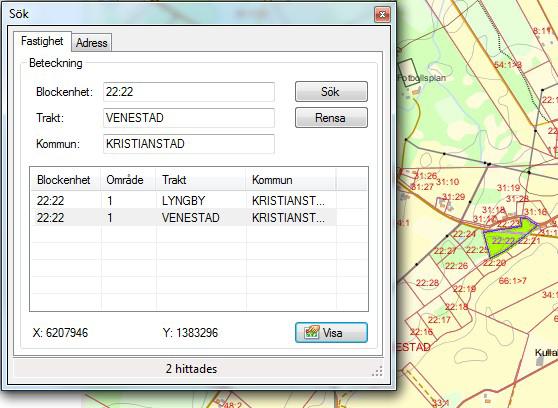

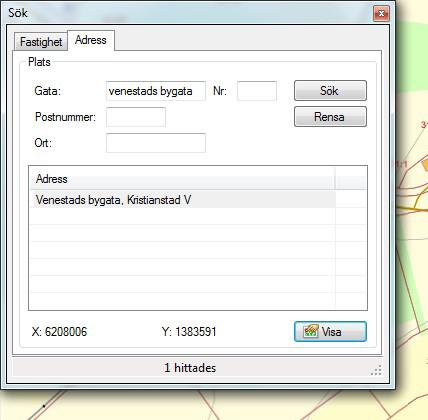

8 Sök Sökfunktionen möjliggör sökning av fastigheter och adresser. Figur 12. Verktygsrad Sök. Figur 13. Sökresultat fastighetsbeteckning. Resultatet presenteras i listform. Sökresultatet visas i kartan i form av grön markering, i skala 1: Figur 14. Sökresultat adressflik. 8

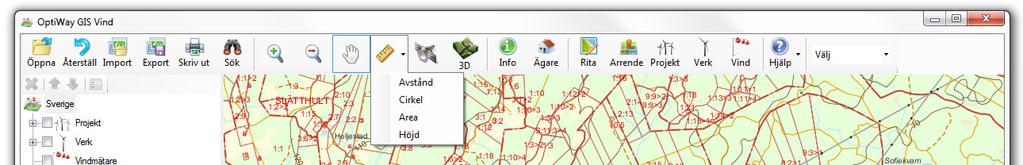

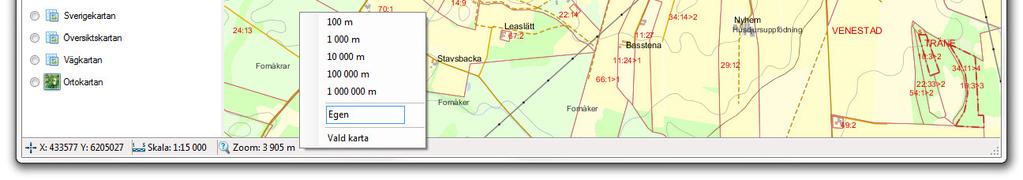

9 Zoom in/zoom ut Figur 15. Verktygsrad Zoom in/zoom ut. Figur 16. Statusrad Zoomnivåer. Panorera Figur 17. Verktygsrad Panorera. Mät avstånd Figur 18. Verktygsrad - Mät avstånd Figur 19. Verktygsrad - Avstånd sista sträcka samt totala avståndet. 9

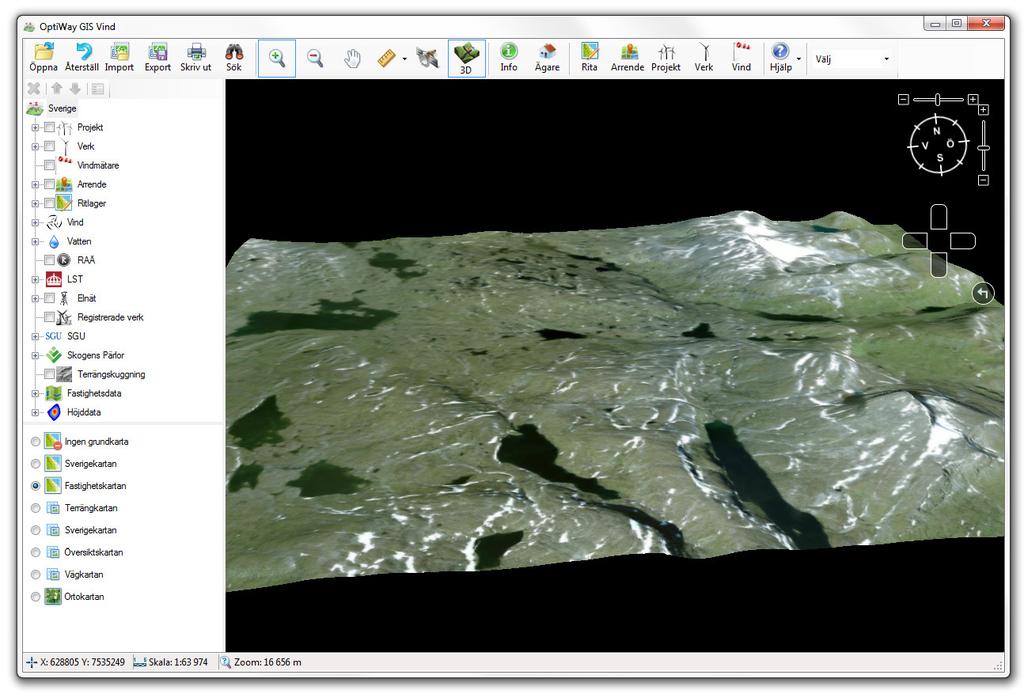

10 3D Väljer man 3D i verktygsraden navigerar man svävande med höger musknapp. Man kan snabbt zooma genom att använda scrollen på musen. Vänstra musknappen flyttar man enbart i sidledes. 3D är användbart från skala 1:1000 till 1: För att stänga av 3D-funktionen trycker man igen på 3D i verktygsfältet ovanför kartan. Figur 22. Verktygsrad 3D karta. Satellitbild Figur 20. Verktygsrad - Satellitbild. Figur 21. Nytt fönster - Satellitvy. 10

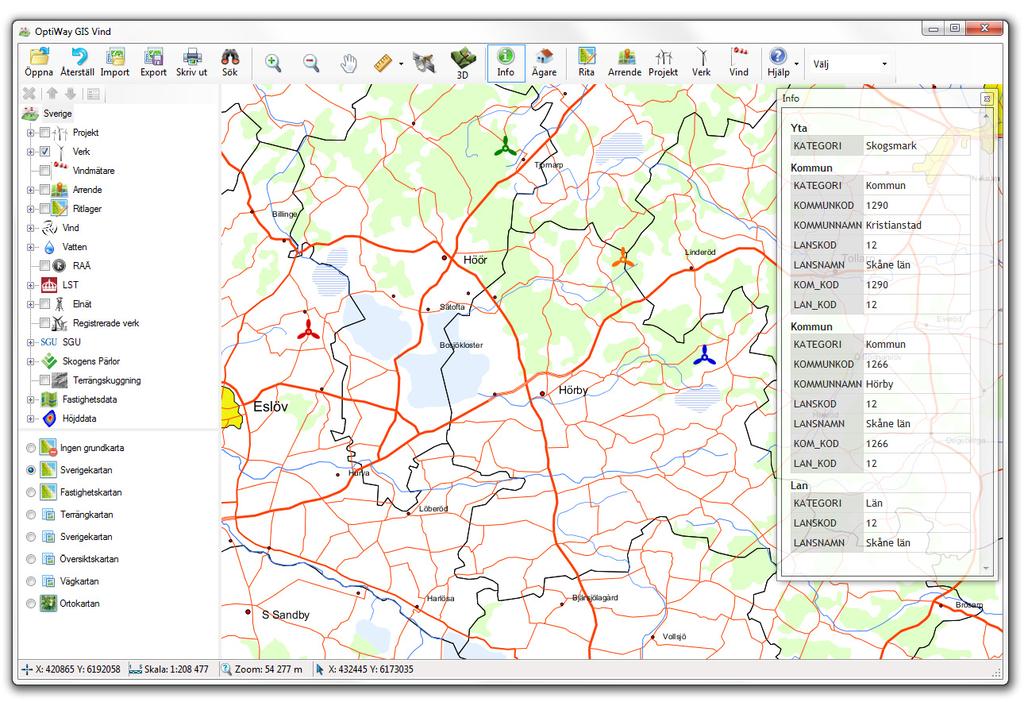

11 OptiWay GIS Vind Info Genom att klicka på knappen Info förvandlas musmarkören till en pil med ett frågetecken. Figur 23. Verktygsrad Info. Figur 24. Flytande X- och Y-koordinater. 11

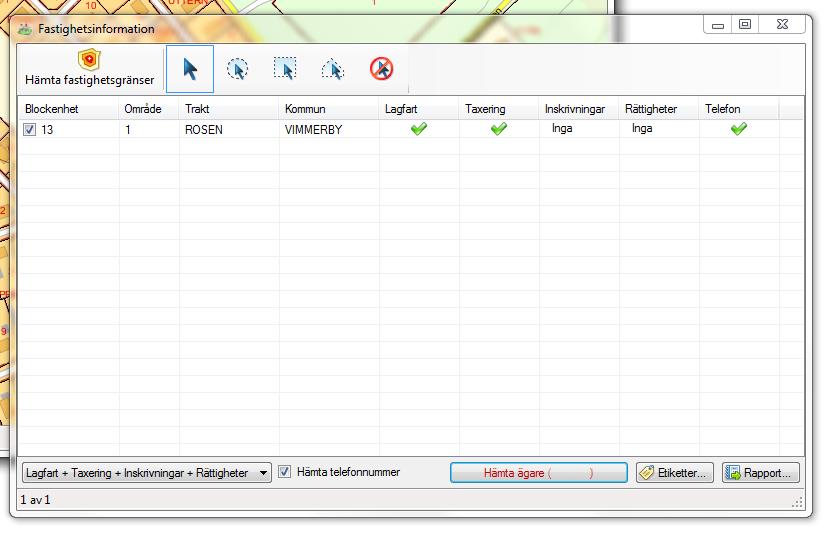

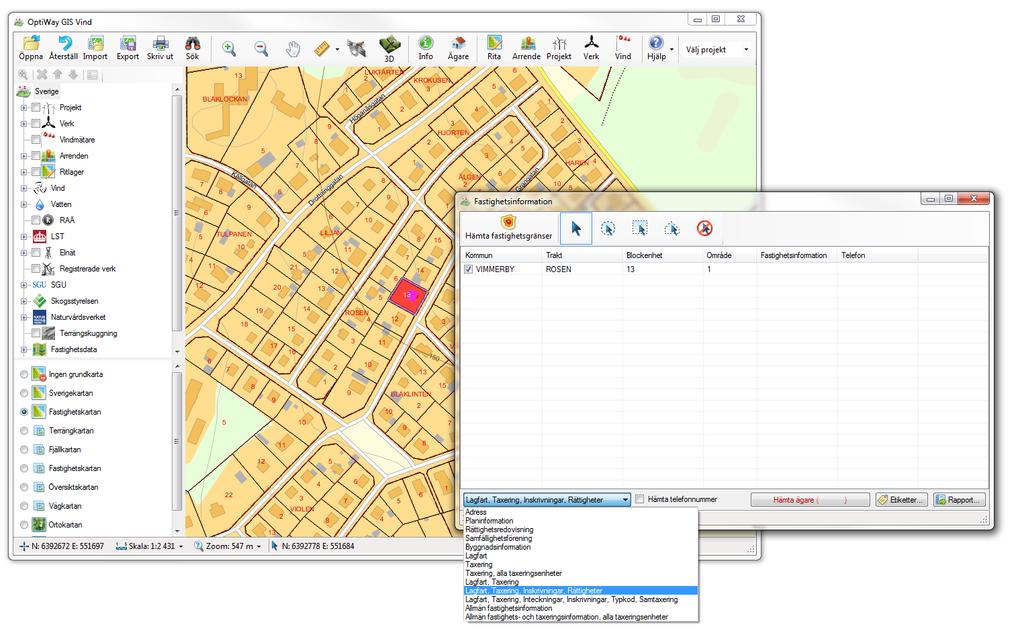

12 Ägare Funktionen Ägare möjliggör hämtning av detaljerad fastighetsinformation. Figur 25. Verktygsrad Ägare. Valda fastigheter markeras med rött i kartan. Figur 26. Ägare Fastighetsinformation. Ikon Funktion Enstaka fastigheter kan markeras. Genom att hålla inne knappen Ctrl på tangentbordet och markera ytterligare fastighet så adderas denna till listan över utvalda fastigheter. Välj inom radie gör att man kan markera fastigheter inom en viss radie. Fastigheter som har hela eller delar av sin yta inom radien läggs till i listan över utvalda fastigheter. Aktuell radie presenteras längt ner i programfönstrets statusrad. Viktigt är att inte låta cirkeln gå utanför synlig karta då fastighetsgränser endast hämtas för aktuell vy. Val av rektangel gör att man i kartan kan markera fastigheter inom en önskad rektangel. Fastigheter som har hela eller delar av sin yta inom rektangeln läggs till i listan över utvalda fastigheter. Viktigt är att inte låta rektangeln gå utanför synlig karta då fastighetsgränser endast hämtas för aktuell vy. Val av polygon gör att man i kartan kan markera fastigheter inom en önskad polygon. Utritning av polygonen avslutas med dubbelklick. Fastigheter som har hela eller delar av sin yta inom polygonen läggs till i listan över utvalda fastigheter. Genom att trycka på Avmarkera allt så avmarkeras fastigheter i kartan och listan med utvalda fastigheter töms. 12

13 Figur 27. Hämtning av fastighetsinformation. Genom att trycka på Rapport presenteras vald fastighetsinformation. Genom att trycka på Etiketter möjligörs etikettutskrift. Figur 28. Rapport, resultat av fastighetssökning. När man har tryckt på Rapport och får informationen presenterad så sparas rapporten under C:\OptiWay GIS\Rapporter\ och med aktuellt datum, se Figur

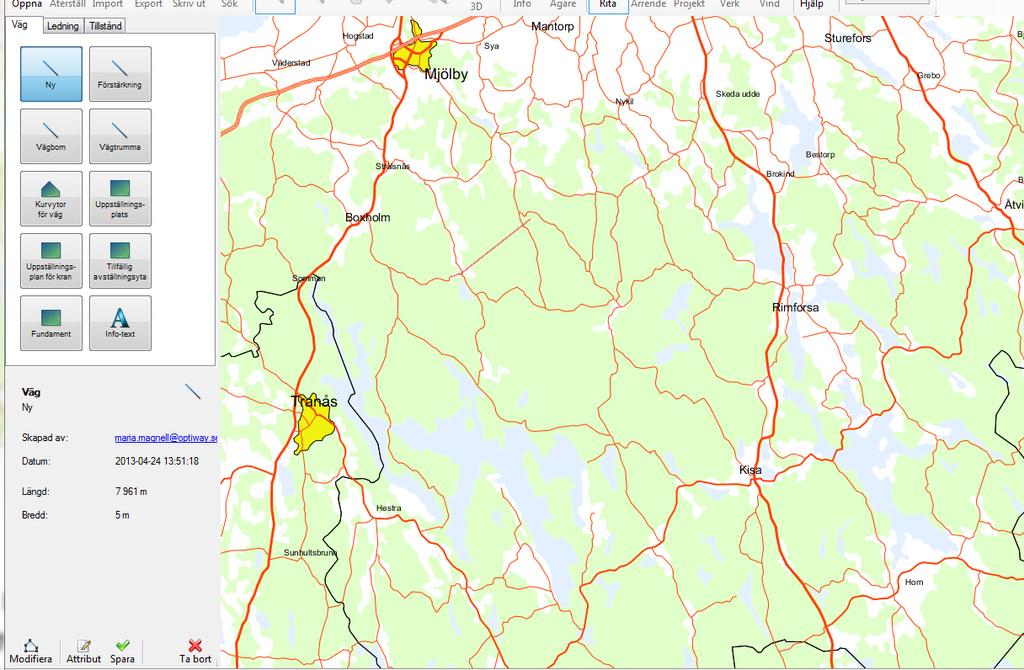

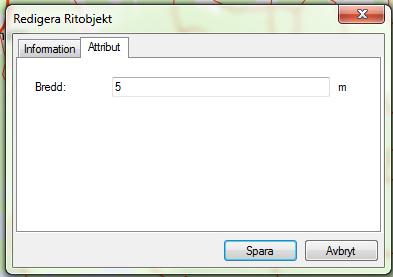

14 Rita När du trycker på funktionen Rita öppnas ritmenyn i vänstermenyn. (Se Figur 30). Figur 29. Verktygsrad Rita. Figur 30. Verktyg - Rita. Välj ett objekt du vill rita under de olika flikarna; Väg, Ledning och Tillstånd. Du ritar ditt objekt genom att klicka med vänster musknapp och bekräftar objektet genom att dubbelklicka. När ett nytt objekt har påbörjats kan detta ångras och avbrytas genom att trycka på ESCAPE tangenten. För att ändra ditt objekt, välj Modifiera längst ner till vänster. När väl modifiera verktyget är valt, kan du klicka och dra med musen för att flytta ett objekt, eller klicka på en av punkterna för att flytta en enskild punkt. Vissa av objekten har attribut som kan ändras. Ett attribut kan vara hur bred en väg är eller texten för en informationspunkt. Dessa ändras genom att välja Modifiera verktyget och sen dubbelklickar på valfritt objekt. Eller genom att markera ett objekt och klicka på Attribut nere till vänster. Vill man ha exaktare förflyttning av ett objekt kan man använda piltangenterna. Dessa flyttar objektet 1 meter i vald riktning eller 10 meter i taget om SHIFT+piltangent används. Under tiden du ritar eller modifierar objekt så visas arean eller längden för markerat objekt. Där visas även vem som skapat objektet och vilket datum samt tid. (Se Figur 30). För att lämna ritläget trycker man igen på Rita i verktygsfältet ovanför kartan. 14

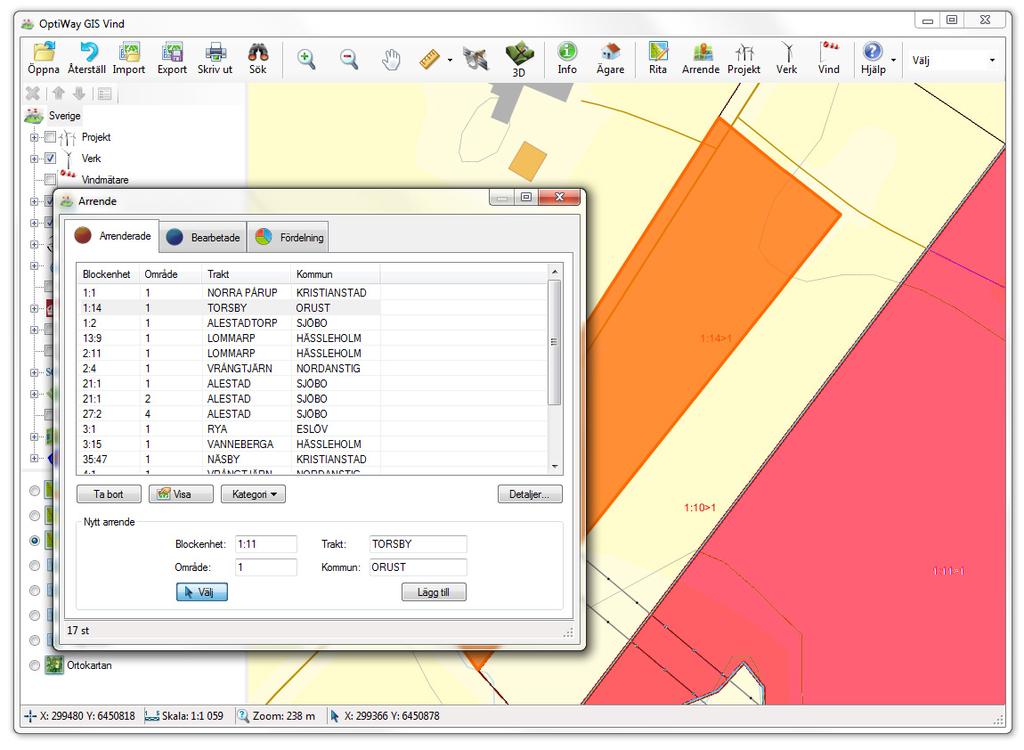

15 Arrende Valda arrenden lagras i en arrendelista. Figur 31. Verktygsrad Arrende. Figur 32. Arrenden markerade i kartan. 15

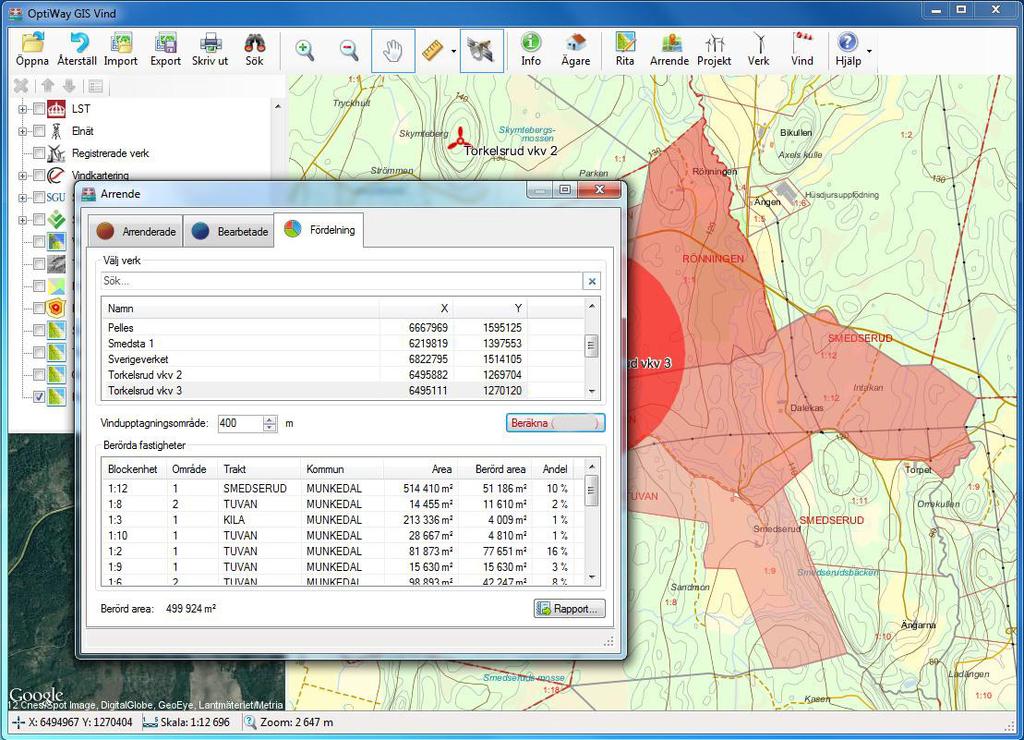

16 Arrendefördelning I fliken fördelning finns alla sparade verk. Välj ett verk och vilket vindupptagningsområde i meter för önskad beräkning. Beräknade arrenden presenteras som rödmarkerad. Figur 33. Inforuta fördelning. Figur 34. Rapport med arrendefördelning. 16

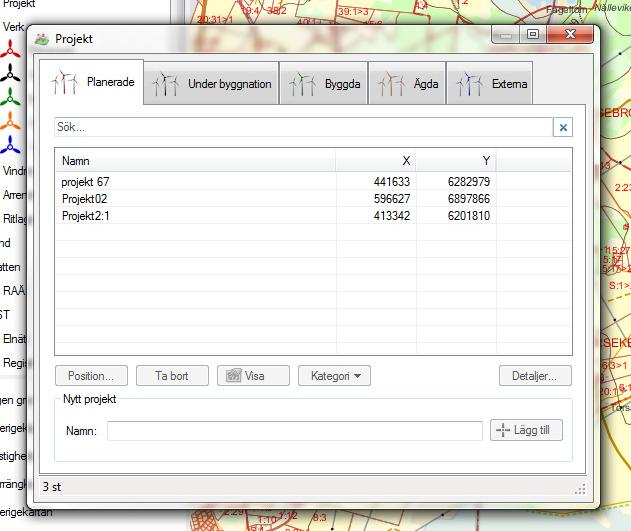

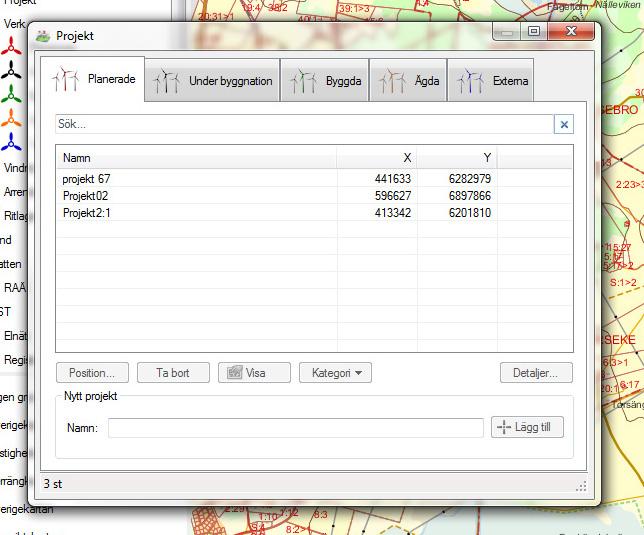

17 Projekt Projekthanteringen är uppdelad i fem flikar; Planerade, Under byggnation, Byggda, Ägda och Externa. Figur 35. Verktygsrad Projekt. Utritade projekt lagras i respektive flik. Figur 36. Projekthantering. Verk På samma sätt som för projekten är hanteringen av verk uppdelad i flikar; Planerade, Under byggnation, Byggda, Ägda och Externa. Figur 37. Verktygsrad - Verk. Utritade verk lagras i respektive flik. Figur 38. Hantering av verk. 17

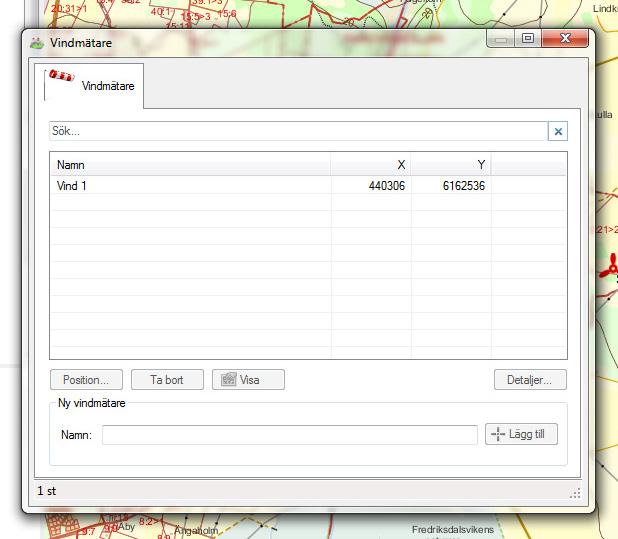

18 Vind Med hjälp av funktionen Vind kan vindmätare placeras ut i kartan. Figur 39. Verktygsrad - Vind. Utritade vindmätare lagras i listan. Figur 40. Placering av vindmätare. 18

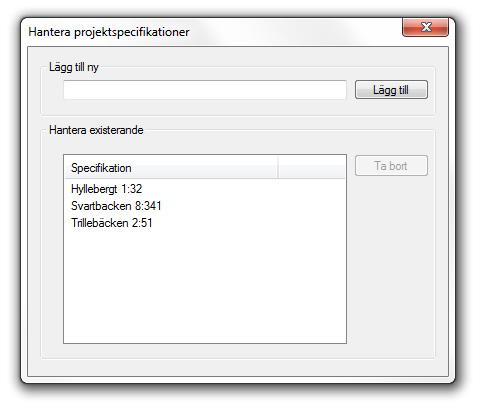

19 Arbeta med projekthantering Figur 41. Verktygsrad Välj projekt. Figur 42. Val av projekt. Figur 43. Hantera projektspecifikationer. 19

20 Funktioner i lagernavigeringen Är det något lager man undrar över är det bara att markera det och trycka på teckenförklaring se Figur 45. Figur 44. Kartlager Lagernavigering. Figur 45. Teckenförklaring. 20

21 Statusrad I statusraden visas alltid X- och Y-koordinat, aktuell skala samt zoomnivå. Genom att klicka på koordinaterna får man upp ett fönster i vilket man kan ange eget X- och Y-värde. Detsamma gäller för skala och zoom. Figur 46. Statusrad Koordinater. Makera position Genom att klicka i markera position så presenteras den angivna koordinaten i kartan. Figur 47. Makera position. Kontaktinformation OptiWay AB Nya Boulevarden Kristianstad E-post: support@optiway.se 21
