Monteringsanvisning Purus Corner Twist

Transkript

1 Purus Corner Twist Golvbrunnen skall installeras enligt gällande branschregler. Vi rekommenderar att installationen görs av ett auktoriserat VVS- företag. Samtliga produkter som denna anvisning omfattar uppfyller kraven gällande svensk lagstiftning. Renovering Innan du börjar med tätskiktet läs noggrant igenom tätskiktsleverantörens monteringsanvisning. Befintliga golvbrunnar bör vid renovering bytas ut. Golvbrunnar som tillverkats före 1990 är inte typgodkända och ska alltid bytas. Purus - Monteringsanvisning Purus Corner Twist Limning av plastmatta Vid limning av plastmatta som golvbeläggning ska lim inte strykas på brunnens fläns. Se även mattleverantörens anvisning. Montage Golvbrunnen skall vara förankrad i bjäklaget med hjälp av tillverkarens monteringshjälpmedel. Golvbrunn ska vara monterad i våg och i rätt nivå mot anslutande tätskikt, med en tolerans vågrätt på +/- 2 mm mätt från brunn centrum till flänsens ytterkant. Golvbrunnen skall placeras med ett minsta avstånd om 200 mm från väggens tätskikt till golvbrunnens fläns. Golvbrunnen ska vara försedd med skyddslock under ingjutning. Golvbrunn ska placeras så att den går att rengöra och så att ett demonterbart vattenlås kan lyftas ur. Purus Corner Twist Träbjäklag, sida 3-6 Montering i betonggolv med rostfri ram/sil. Lådan innehåller: 1 Brunnsdel. 2. Rostfri ram/sil 10 mm hög. 3. Purusstöd för ingjutning (2 st.). 4. Rostfri hårsil. 5. Monteringsram träbjälklag. (inte på skissen). 6. Träskruvar (12 st. 4x70) (inte på skissen). Purus Corner Twist Betongbjäklag, sida 7-9 För anslutning av tätskikt och keramiska golv skall BKR:s branschregler följas. För anslutning av plastmatta som tätskikt skall GVK s branschregler följas. OBS! Läs noga igenom monteringsanvisningarna innan montering. Bör installeras av auktoriserad VVS-Installatör. Vår ständiga produktutveckling kan medföra ändringar i specifikationer, vilket vi förbehåller oss rätten till. Denna produkt är anpassad till Branschregler Säker vatteninstallation. Leverantören garanterar produktens funktion om branschreglerna och produktens monteringsanvisningar följs. PURUS är medlem i Kakelföreningen och Golvbranschens riksorganisation CERTIFIERAD Purus AB Purus AB info@purus.se, info@purus.se

2 4. Träskruvar (12 st.) 5. Rostfri hårsil. 6. Purusstöd för ingjutning (2 st.). (inte på skissen). innan montering. Bör installeras av auktoriserad VVS-Installatör. Monteringsanvisning Purus Corner Twist träbjälklag Vår ständiga produktutveckling kan medföra ändringar i specifikationer, vilket vi förbehåller oss rätten till. Rostfri ram och sil Träskruv 12 st Hårsil Monteringsram träbjälklag För Montering träbjälklagi betonggolv med klinkermed ochrostfri rostfriram/sil. ram/sil Lådan innehåller: Lådan innehåller: Brunnsdel 1 Brunnsdel. Rostfri ram/sil 10 mm hög. 2. Rostfri ram/sil 10 mm hög. Monteringsram 3. Purusstödträbjälklag. för ingjutning (2 st.). Träskruvar st.) 4. Rostfri(12 hårsil. Rostfri hårsil. 5. Monteringsram träbjälklag. Purusstöd för skissen). ingjutning (2 st.). (inte på (inte skissen).(12 st. 4x70) (inte på skissen). 6. på Träskruvar För För anslutning av tätskikt och keramiska golv anslutning av tätskikt och keramiska golv skallskall BKR:s branschregler följas. BKR:s branschregler följas. För För anslutning av plastmatta som tätskikt skall anslutning av plastmatta som tätskikt skall GVK s branschregler följas. GVK s branschregler följas. Brunnsdel OBS! OBS! Purusstöd för ingjutning (ej på bild) LäsLäs noga igenom monteringsanvisningarna noga igenom monteringsanvisningarna innan montering. BörBör installeras avav innan montering. installeras auktoriserad VVS-Installatör. auktoriserad VVS-Installatör. Denna produkt är anpassad till Branschregler Säker vatteninstallation. Leverantören garanterar produktens funktion om branschreglerna och produktens monteringsanvisningar Monteringsanvisning VårVår ständiga produktutveckling kan ständiga produktutveckling kan följs. PURUS är medlem i Kakelföreningen och Golvbranschens riksorganisation. medföra ändringar i specifikationer, medföra ändringar i specifikationer, Purus Corner Twist betongbjälklag vilket vi förbehåller ossoss rätten till.till. vilket vi förbehåller rätten Purus AB info@purus.se, Rostfri ram och sil Träskruv 12 st Hårsil Purusstöd för ingjutning Brunnsdel Monteringsram träbjälklag (ej på bild) 2 Denna produkt är anpassad till Branschregler Säker vatteninstallation. Leverantören garanterar produktens funktion om branschreglerna och produktens monteringsanvisningar Dennaföljs. produkt är anpassad Branschregler Säker vatteninstallation. Leverantören PURUS är medlemtilli Kakelföreningen och Golvbranschens riksorganisation. garanterar produktens funktion om branschreglerna och produktens monteringsanvisningar följs. PURUS är medlem i Kakelföreningen och Golvbranschens riksorganisation.

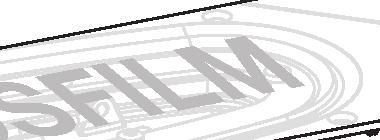

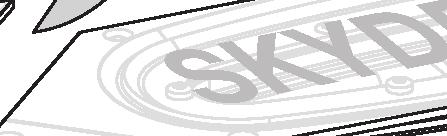

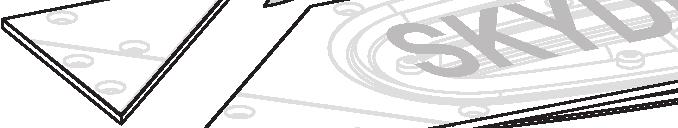

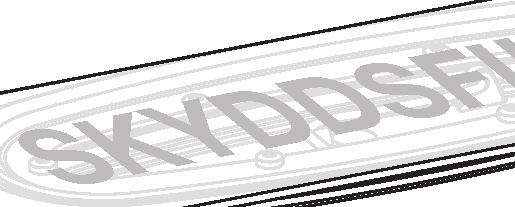

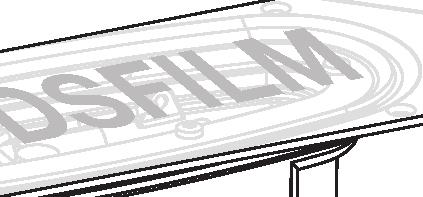

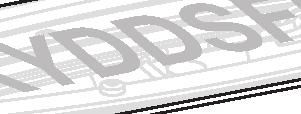

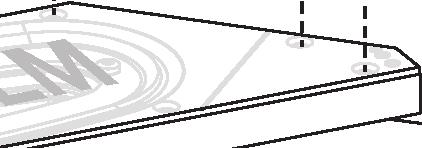

3 Purus Corner Twist träbjälklag 1 Beroende på brunnens installation och riktning behöver hörnen skäras av. Börja med att skära i relevant skåra. Bryt sedan loss hörnet. SKYDDS S FILM 2 Tryck den tvådelade monteringsramen på plats under brunnen. På undersidan av golvbrunnen finns snäppfästen. På monteringsramen finns motsvarande rektangulära hål att snäppa i 3 Kontrollera att PURUS LINE monteras i våg! Använd handverktyg! Gör plats för brunnen på önskad plats med rekommenderade rekommanderadekortling- kortlingar. Förstärk Förstärk golvbjälkarna golvbjälkarna när urtag måste när urtag göras. måste Brunnen göras. skruvas fast i träbjälklaget. Brunnen skruvas fast i Placeringen träbjälklaget. är anpassad för en total tjocklek på väggens ytskikt (tätskikt, Använd handverktyg! fix och keramiska platta) på Placeringen är anpassad för en total tjocklek på väggens ytskikt (tätskikt, fix och keramiska platta) på max 10 mm. Används tjockare material måste brunnens placering justeras lika mycket som materialet är tjockare. max 10 mm. Används tjockare material måste brunnens placering justeras lika mycket som materialet är tjockare. 3

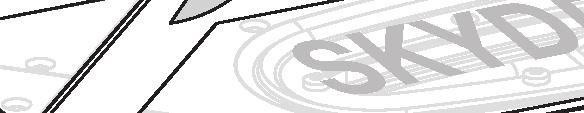

4 Purus Corner Twist träbjälklag 4 SKYDDS S FILM Skruva fast brunnen till monteringsramen där inga reglar finns för att förankra plastöverdelen till ramen. Koppla avloppet till avloppsledningen. Använd handverktyg! 5 Golvspånplattan läggs. Checklista Purus Line skall vara monterad i våg. Tätskikt skall anslutas till Purus Line enligt tätskiktsleverantörens anvisningar. 6 Avjämningsmassa gjuts på. 4

5 Purus Corner Twist träbjälklag 7 När golvet är färdigt, ta bort skyddsfilmen, skruva upp de 6 skruvarna från brunnen och lyft upp klämringsovalen. 8 (2) Tätskikt (1) Tätskiktet (1) monteras enligt anvisningar från leverantören. Återmontera klämringsovalen (2) med skruvarna med handverktyg, max moment 1 Nm. Tryck ner klämringsovalen i rätt läge och gör hål i brunnsmanschetten för de 6 skruvarna med en syl Använd handverktyg! 9 Den rostfria ramen påförs ett tunt lager klinkerfix på undersidan innan den placeras. 5

6 Purus Corner Twist träbjälklag 10 Ramen placeras för att tryckas fast. ± 2 o Ramen kan vinklas ±2 i förhållande till golvbrunnen. Se till att det går att få upp vattenlåset. 11 Klinker monteras och ramen fogas med klinkerfog. Behåll plasten på ram/sil tills golvet är färdigfogat. 12 Lossna plasten på ram/sil och lyft bort silen. Brunnsmanschetten som fortfarande täcker öppningen ner i brunnen renskärs längs innerkanten på klämringsovalen med en skarp kniv. Kontrollera renskärningen genom att demontera/montera vattenlåsinsatsen. 6

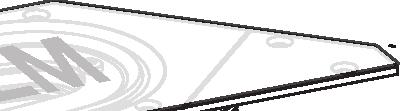

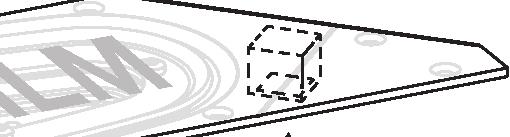

7 Monteringsanvisning Purus Corner Twist betongbjälklag Beroende på brunnens installation och riktning behöver hörnen skäras av. 1 Börja med att skära i relevant skåra. Bryt sedan loss hörnet. M L I F S KYDD S 2 Tryck Purus stöden på plats under brunnen. LM I F S D SKYD På undersidan av golvbrunnen finns fästen för Purusstöden. Montera dessa och justera till önskad höjd. 3 LM FI S D D Y SK (2) (1) Kontrollera att PURUS LINE monteras i våg! Placera Placerabrunnen brunnenpå på önskar önskadplats. plats. Överkant färdigt= betonggolv (1). Överkant=brunn färdigt Anslut till avloppet. Förankra till betonggolv (1). armeringsnätet med najtråd (2). Låt Anslut till avloppet. Förankra skyddsfilmen sitta kvar på att till ingen armeringsnätet (2). betong kommer med ner i najtråd vattenlåset. Låt skyddsfilmen vara kvar Placeringen är anpassad försåenatt ingen betongpå kommer nerytskikt i vattentotal tjocklek väggens låset. fix och keramiska platta) (tätskikt, på Placeringen är anpassad för en total tjocklek på väggens ytskikt (tätskikt, fix och keramiska platta) på max 10 mm. Används tjockare material måste brunnens placering justeras lika mycket som materialet är tjockare. max 10 mm. Används Purusstöden tjockare material måste brunnens kan spikas eller skruvas placering justeras lika mycket som fast i underlaget. materialet är tjockare. 7

8 Purus Corner Twist betongbjälklag 4 Golvet gjuts! När betongen är härdad, skruva upp de 6 skruvarna från brunnen och lyft upp klämringsovalen. Checklista Purus Corner skall vara monterad i våg. Tätskikt skall anslutas till Purus Line enligt tätskiktsleverantörens anvisningar. 5 (2) Tätskikt (1) Tätskiktet (1) monteras enligt anvisningar från leverantören. Återmontera klämringsovalen (2) med skruvarna med handverktyg, max moment 1 Nm. Tryck ner klämringsovalen i rätt läge och gör hål i brunnsmanschetten för de 6 skruvarna med en syl Använd handverktyg! 6 Den rostfria ramen påförs ett tunt lager klinkerfix på undersidan innan den placeras. 8

9 Purus Corner Twist betongbjälklag 7 Ramen placeras för att tryckas fast. ± 2 o Ramen kan vinklas ±2 i förhållande till golvbrunnen. Se till att det går att få upp vattenlåset. 8 Klinker monteras och ramen fogas med klinkerfog. Behåll plasten på ram/sil tills golvet är färdigfogat. 9 Lossna plasten på ram/sil och lyft bort silen. Brunnsmanschetten som fortfarande täcker öppningen ner i brunnen renskärs längs innerkanten på klämringsovalen med en skarp kniv. Kontrollera renskärningen genom att demontera/montera vattenlåsinsatsen. 9

10 Skötselanvisning Purus Corner Twist A B Lyft upp vattenlåsinsatsen (A). Spola vattenlåset under kranen vid behov. Se till att du öppnar vattenlåset helt (B) Montera tillbaka vattenlåset i brunnen. 10 Vi förbehåller oss rätten till förändringar på grund av produktutveckling.
