I-Loft VDS. Programmerings & Användarmanual. CityKit Ref (Utanpåliggande) & 5620 (infälld)

Transkript

1 CityKit Ref (Utanpåliggande) & 5620 (infälld) Programmerings & Användarmanual Se hemsida / support för senaste manualerna. Ver. 1.5 axema Sida 1

2 Innehåll Inkoppling... 2 Programmering... 3 Programmering av svarsapparat Programmering av svarsapparat från monitor Inställningar... 4 Justera ljudinställningar Justera bildinställningar... 6 Fabriksåterställning... 7 Användarmanual Inkoppling Extern högtalare Ref Kopplas mot A och + P1 = Extra ringsignalsknapp Ver. 1.5 axema Sida 2

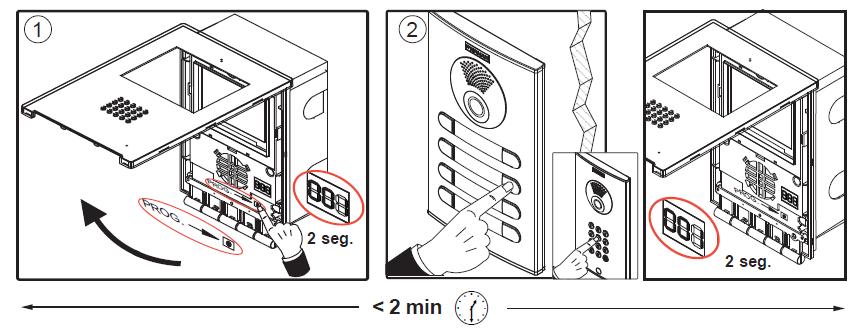

3 Programmering Programmering av svarsapparat. 1. Tryck in Prog knappen i 2 sekunder på svarsapparaten. En pip hörs. 2. Tryck in knappen på porttelefonen. Ett pip hörs. 3. Klart. 4. Programmering endast från monitor se sid 6. Diod Blått blink = Ej programmerad Normalt läge, Fast rött sken. Vid upprigning, monitor startar och diod släcks. Vid samtalsuppkoppling blir diod blå. Avstängd ringsignal, blinkande diod. Programmering av svarsapparat från monitor. Markera klockan och tryck Tryck på + för att ändra adressen. Tryck för att spara och återgå. Ver. 1.5 axema Sida 3

4 Inställningar PROGRAMMING: Användarmeny. För att komma in i menyn tryck «Menu» 1 sekund. Här finns valen: 1.Stänga av uppringning. 2.Ändra ringsignaler. 3.Ingen funktion. Stänga av uppringning. Välj vänstra symbolen. Tryck. Då stängs ringsignalen av resp. på varannan gång. Symbolen ändras dock ej. Blinkande röd diod när ringsignal är avstängd. Ändra ringsignal. Tryck högerpil för att komma till mittsymbolen. Tryck sedan. Ändra uppringningsvolym med piltangenten, lyssna med play-tangent. Tryck.igen för att ändra ringsignal Anv. + / -. Port 1, lyssna med play-tangent. O.S.V. Ändra ringsignal Port2. Ändra ringsignal Doorbell. Knapp på P1. Avsluta eller Cancel med. Ver. 1.5 axema Sida 4

5 Justera ljudinställningar. För att ändra dessa inställningar måste kommunikationen samt tal vara igång. Starta med & talet med Tryck sedan menyknappen i 5 sekunder. «LOCK-RELEASE» knapp: ökar volym. «CAM» knapp: minskar volym. Avsluta med «MENU» knappen. Administratörsmeny Gå in i User menu. Tryck «Menu» 1 sekund. I User menu, gå in i Administratörs meny. (tryck F1 + F2 samtidigt i 5 sekunder. ) Duplex / Simplex Simplex aktiverat. Tryck för att stänga av / sätta på Simplex läge, man måste då trycka in meny-knappen när man talar för att man skall höra vid porten när man pratar. Ver. 1.5 axema Sida 5

6 Justera bildinställningar Video justering: Ljus - Kontrast - Färg För att ändra dessa inställningar måste kommunikationen vara igång. Starta med Tryck nu «MENU» knappen I 5 sekunder. Menyn för ändra ljusstyrka visas. I menyn Ljusstyrka: «LOCK-RELEASE» knapp: ökar Ljusstyrka. «CAM» knapp: minskar Ljusstyrka. I menyn Ljusstyrka, ett enkeltryck på menu går till menyn ändra kontrast. I menyn kontrast, ett enkeltryck på menu går till menyn ändra Färg. I menyn Färg, ett enkeltryck på menu avslutar samt spar inställningarna. Ver. 1.5 axema Sida 6

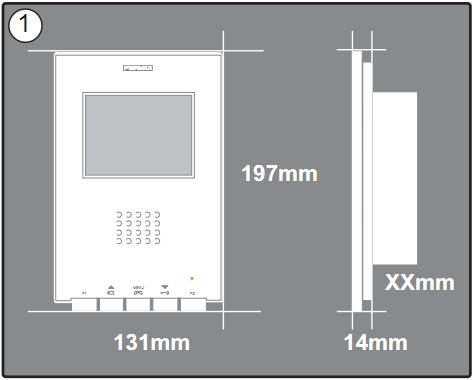

7 Fabriksåterställning Använd piltangenter till Reset. Tryck Reset återställer ej inprogrammerade svarsenheter. Parametrar som återställs är: - Vald melodi för huvudpanelen. Ding-Dong-Dang. - Vald melodi för andra panelen. - Vald melodi för dörrklocka. Ding-Dong. - Uppringningsvolym till medium. - Samtalsvolym till medium. - Bildinställning återställs (Ljus, kontrast och färg). Start-upp funktioner. - Stör ej, avaktiverad. - F1 connection operations. Panic OFF. - F2 connection operations. Lift Control OFF. - Doormatic. Disabled. - Duplex aktiverad. Återgå med X TECHNICAL SPECIFICATIONS Ref.5620 Ref.5606 Screen TFT 3.5". Resolution: 480 (H) x 234 (V) lines. Consumption: - in standby: 15 ma. - in call: 300 ma - active: 400 ma Ver. 1.5 axema Sida 7

8 Användarmanual. Vid samtal Vid påringning startar monitorn upp automatiskt. För att tala med besökaren tryck in. För att släppa in besökaren tryck. För att avsluta samtalet tryck in eller så avslutas samtalet automatiskt efter 90 sekunder. För att aktivera kameran vid stanby läge håll in 1 sekund. Vill du tala tryck in. F1 & F2 är för extra funktioner, se engelsk manual. Ver. 1.5 axema Sida 8
