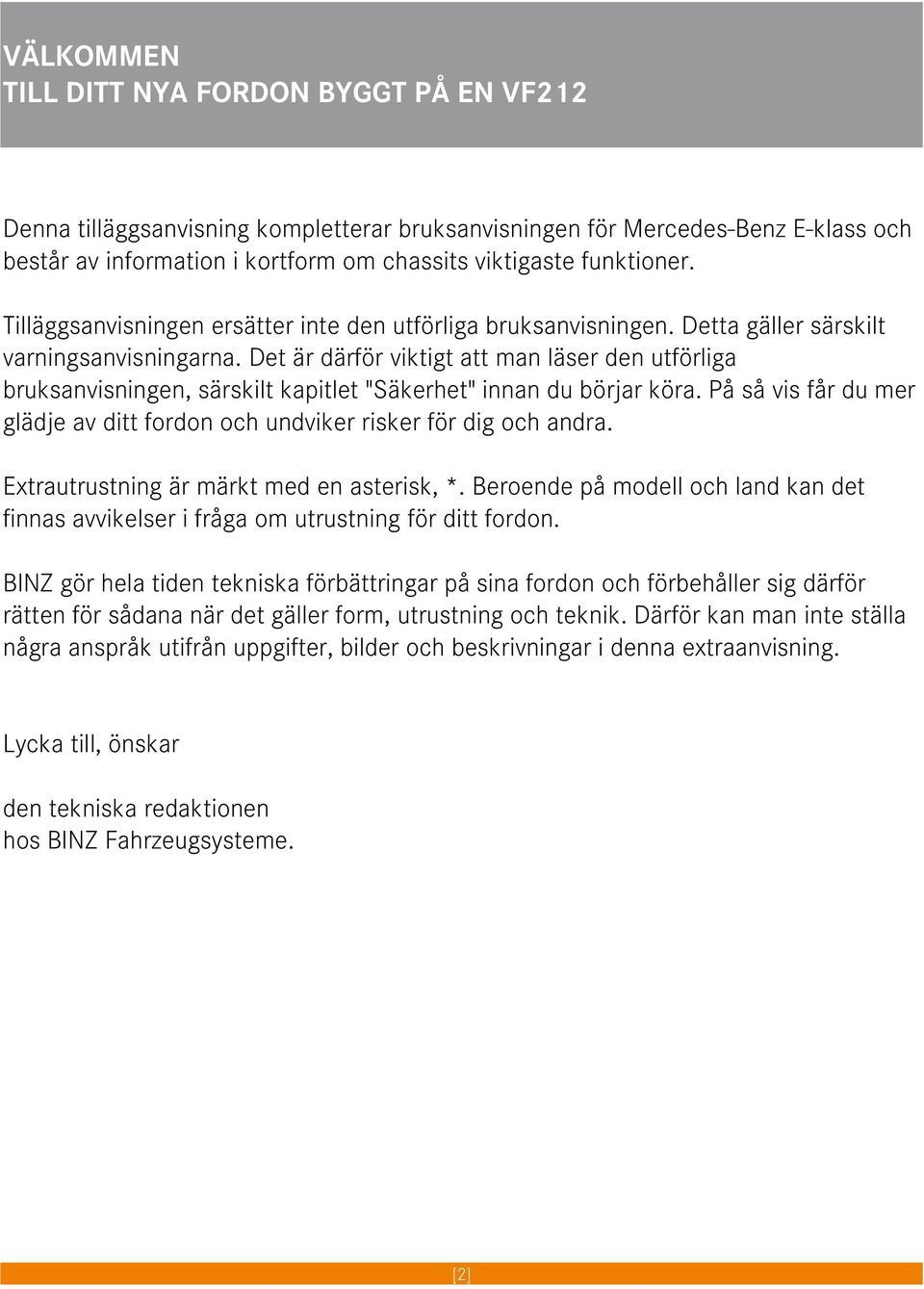

2 VÄLKOMMEN TILL DITT NYA FORDON BYGGT PÅ EN VF212 Denna tilläggsanvisning kompletterar bruksanvisningen för Mercedes-Benz E-klass och består av information i kortform om chassits viktigaste funktioner. Tilläggsanvisningen ersätter inte den utförliga bruksanvisningen. Detta gäller särskilt varningsanvisningarna. Det är därför viktigt att man läser den utförliga bruksanvisningen, särskilt kapitlet "Säkerhet" innan du börjar köra. På så vis får du mer glädje av ditt fordon och undviker risker för dig och andra. Extrautrustning är märkt med en asterisk, *. Beroende på modell och land kan det finnas avvikelser i fråga om utrustning för ditt fordon. BINZ gör hela tiden tekniska förbättringar på sina fordon och förbehåller sig därför rätten för sådana när det gäller form, utrustning och teknik. Därför kan man inte ställa några anspråk utifrån uppgifter, bilder och beskrivningar i denna extraanvisning. Lycka till, önskar den tekniska redaktionen hos BINZ Fahrzeugsysteme. [2]

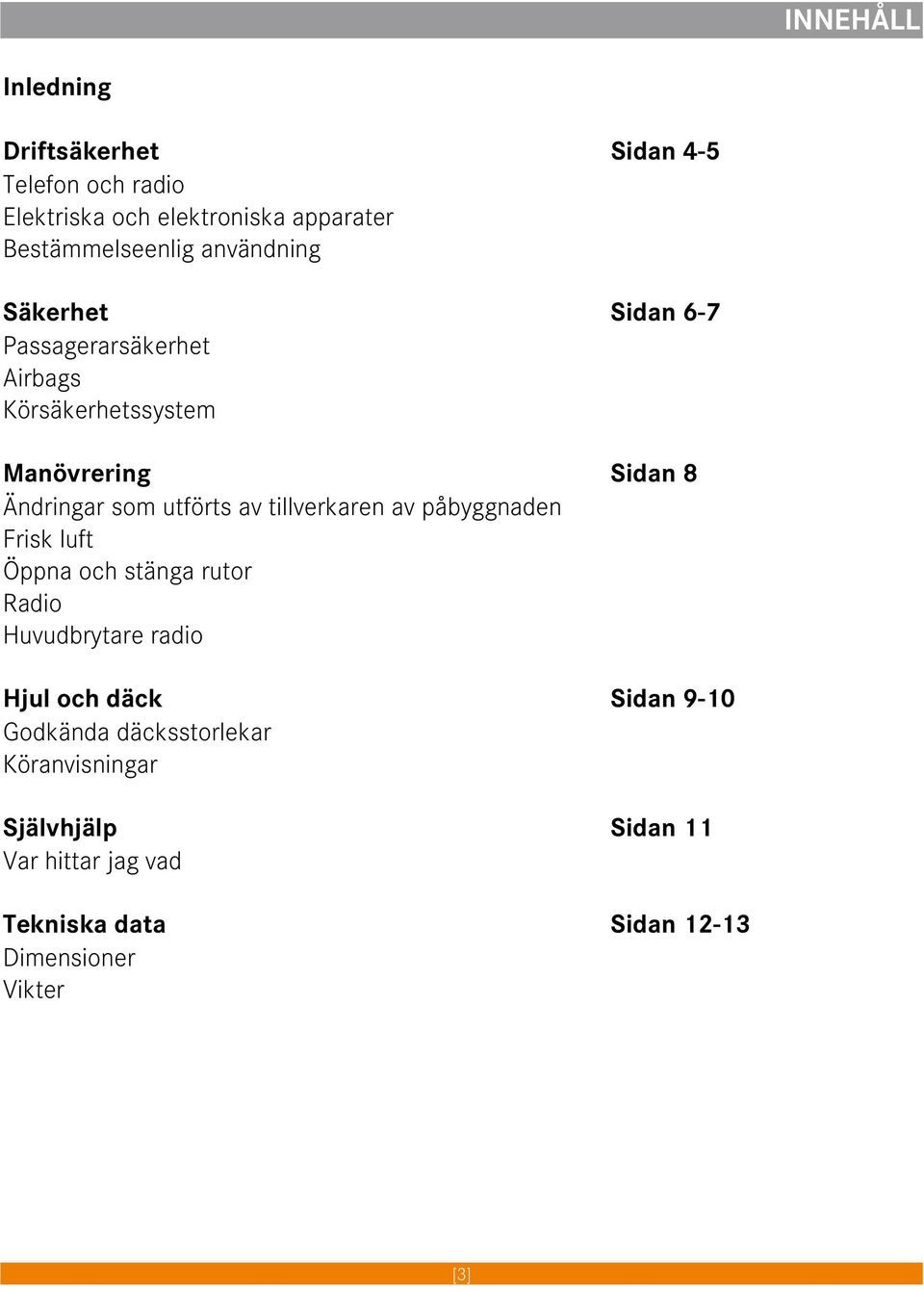

3 INNEHÅLL Inledning Driftsäkerhet Sidan 4-5 Telefon och radio Elektriska och elektroniska apparater Bestämmelseenlig användning Säkerhet Sidan 6-7 Passagerarsäkerhet Airbags Körsäkerhetssystem Manövrering Sidan 8 Ändringar som utförts av tillverkaren av påbyggnaden Frisk luft Öppna och stänga rutor Radio Huvudbrytare radio Hjul och däck Sidan 9-10 Godkända däcksstorlekar Köranvisningar Självhjälp Sidan 11 Var hittar jag vad Tekniska data Sidan Dimensioner Vikter [3]

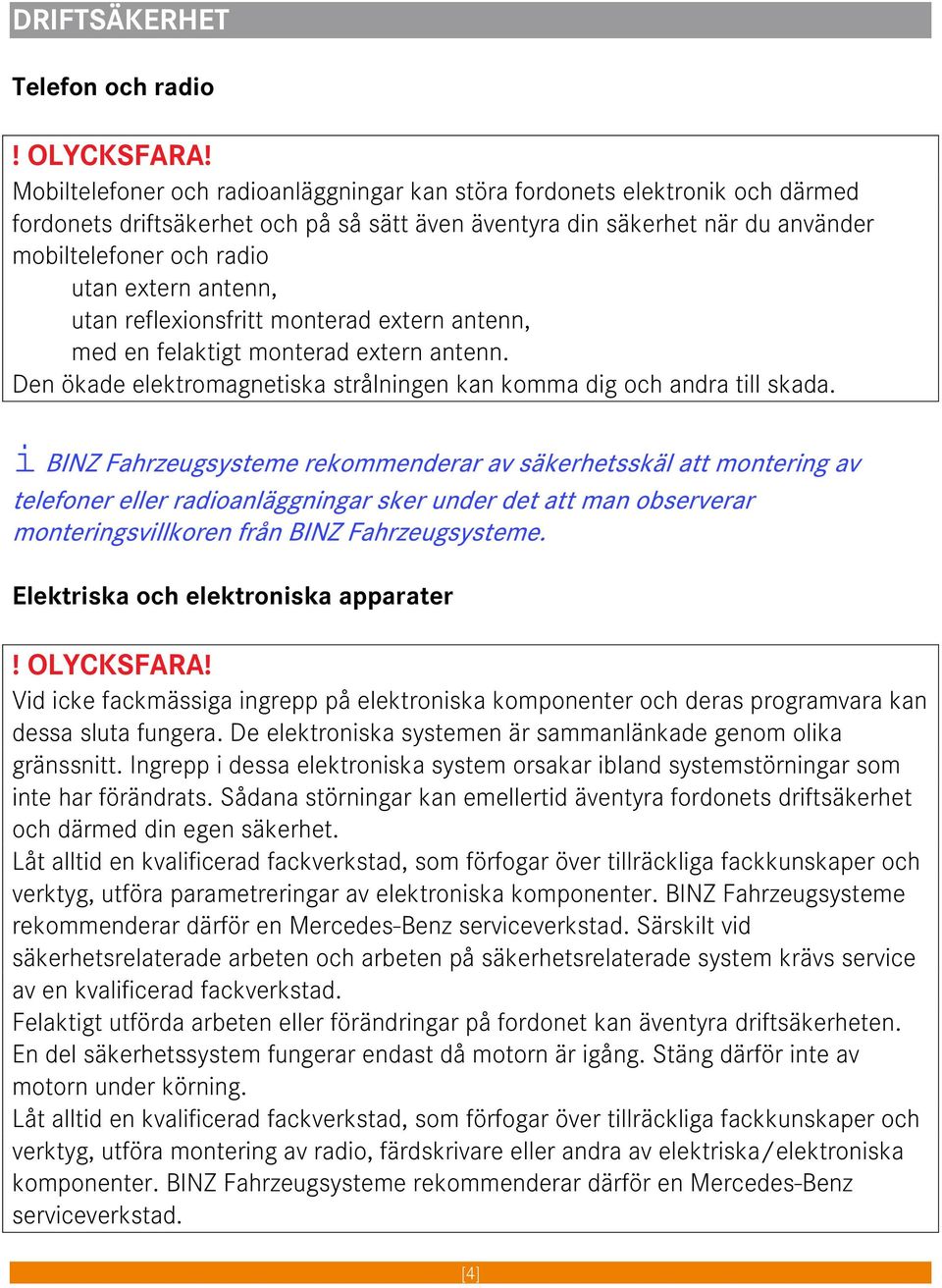

4 DRIFTSÄKERHET Telefon och radio! OLYCKSFARA! Mobiltelefoner och radioanläggningar kan störa fordonets elektronik och därmed fordonets driftsäkerhet och på så sätt även äventyra din säkerhet när du använder mobiltelefoner och radio utan extern antenn, utan reflexionsfritt monterad extern antenn, med en felaktigt monterad extern antenn. Den ökade elektromagnetiska strålningen kan komma dig och andra till skada. i BINZ Fahrzeugsysteme rekommenderar av säkerhetsskäl att montering av telefoner eller radioanläggningar sker under det att man observerar monteringsvillkoren från BINZ Fahrzeugsysteme. Elektriska och elektroniska apparater! OLYCKSFARA! Vid icke fackmässiga ingrepp på elektroniska komponenter och deras programvara kan dessa sluta fungera. De elektroniska systemen är sammanlänkade genom olika gränssnitt. Ingrepp i dessa elektroniska system orsakar ibland systemstörningar som inte har förändrats. Sådana störningar kan emellertid äventyra fordonets driftsäkerhet och därmed din egen säkerhet. Låt alltid en kvalificerad fackverkstad, som förfogar över tillräckliga fackkunskaper och verktyg, utföra parametreringar av elektroniska komponenter. BINZ Fahrzeugsysteme rekommenderar därför en Mercedes-Benz serviceverkstad. Särskilt vid säkerhetsrelaterade arbeten och arbeten på säkerhetsrelaterade system krävs service av en kvalificerad fackverkstad. Felaktigt utförda arbeten eller förändringar på fordonet kan äventyra driftsäkerheten. En del säkerhetssystem fungerar endast då motorn är igång. Stäng därför inte av motorn under körning. Låt alltid en kvalificerad fackverkstad, som förfogar över tillräckliga fackkunskaper och verktyg, utföra montering av radio, färdskrivare eller andra av elektriska/elektroniska komponenter. BINZ Fahrzeugsysteme rekommenderar därför en Mercedes-Benz serviceverkstad. [4]

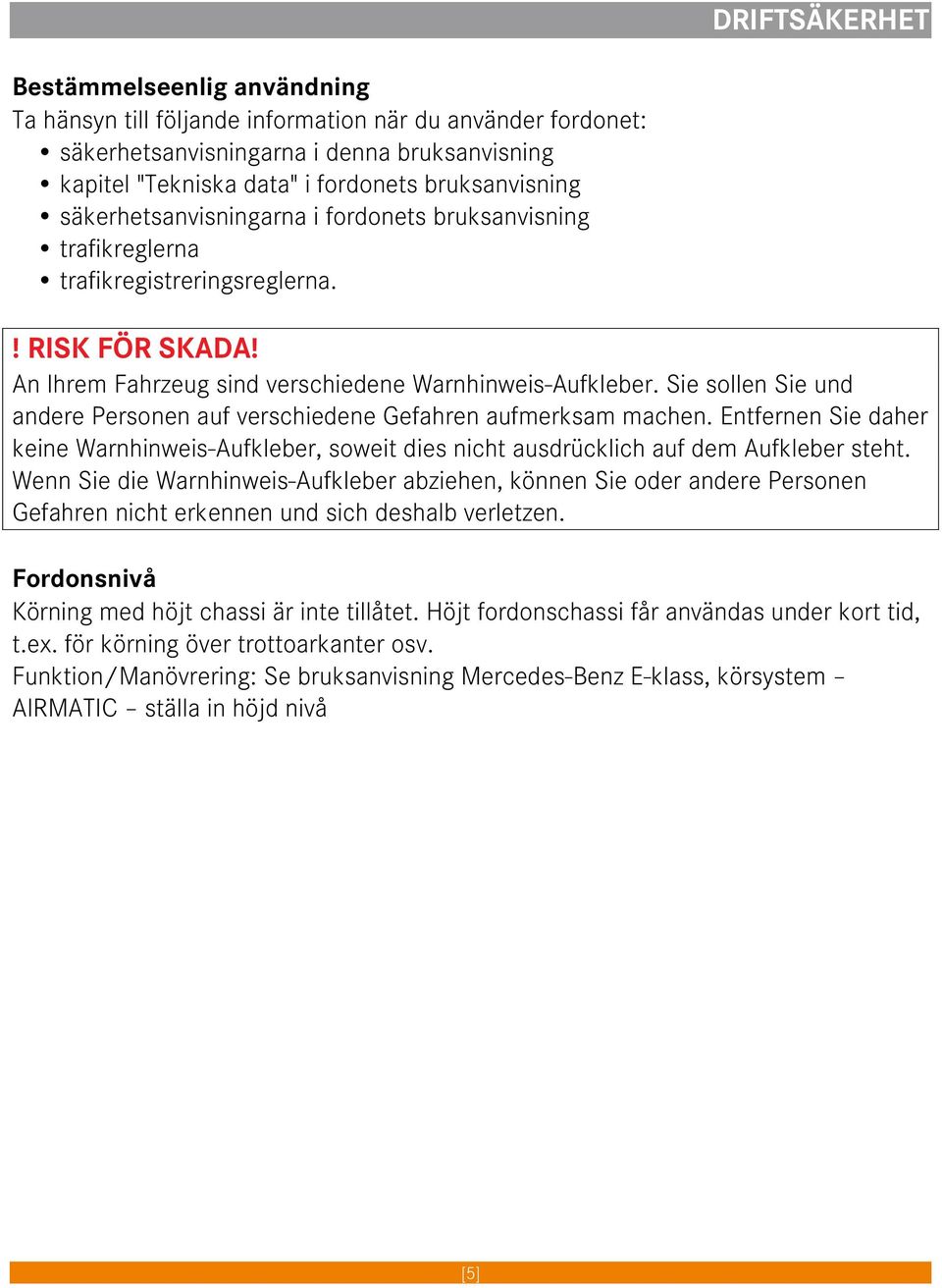

5 DRIFTSÄKERHET Bestämmelseenlig användning Ta hänsyn till följande information när du använder fordonet: säkerhetsanvisningarna i denna bruksanvisning kapitel "Tekniska data" i fordonets bruksanvisning säkerhetsanvisningarna i fordonets bruksanvisning trafikreglerna trafikregistreringsreglerna.! RISK FÖR SKADA! An Ihrem Fahrzeug sind verschiedene Warnhinweis-Aufkleber. Sie sollen Sie und andere Personen auf verschiedene Gefahren aufmerksam machen. Entfernen Sie daher keine Warnhinweis-Aufkleber, soweit dies nicht ausdrücklich auf dem Aufkleber steht. Wenn Sie die Warnhinweis-Aufkleber abziehen, können Sie oder andere Personen Gefahren nicht erkennen und sich deshalb verletzen. Fordonsnivå Körning med höjt chassi är inte tillåtet. Höjt fordonschassi får användas under kort tid, t.ex. för körning över trottoarkanter osv. Funktion/Manövrering: Se bruksanvisning Mercedes-Benz E-klass, körsystem AIRMATIC ställa in höjd nivå [5]

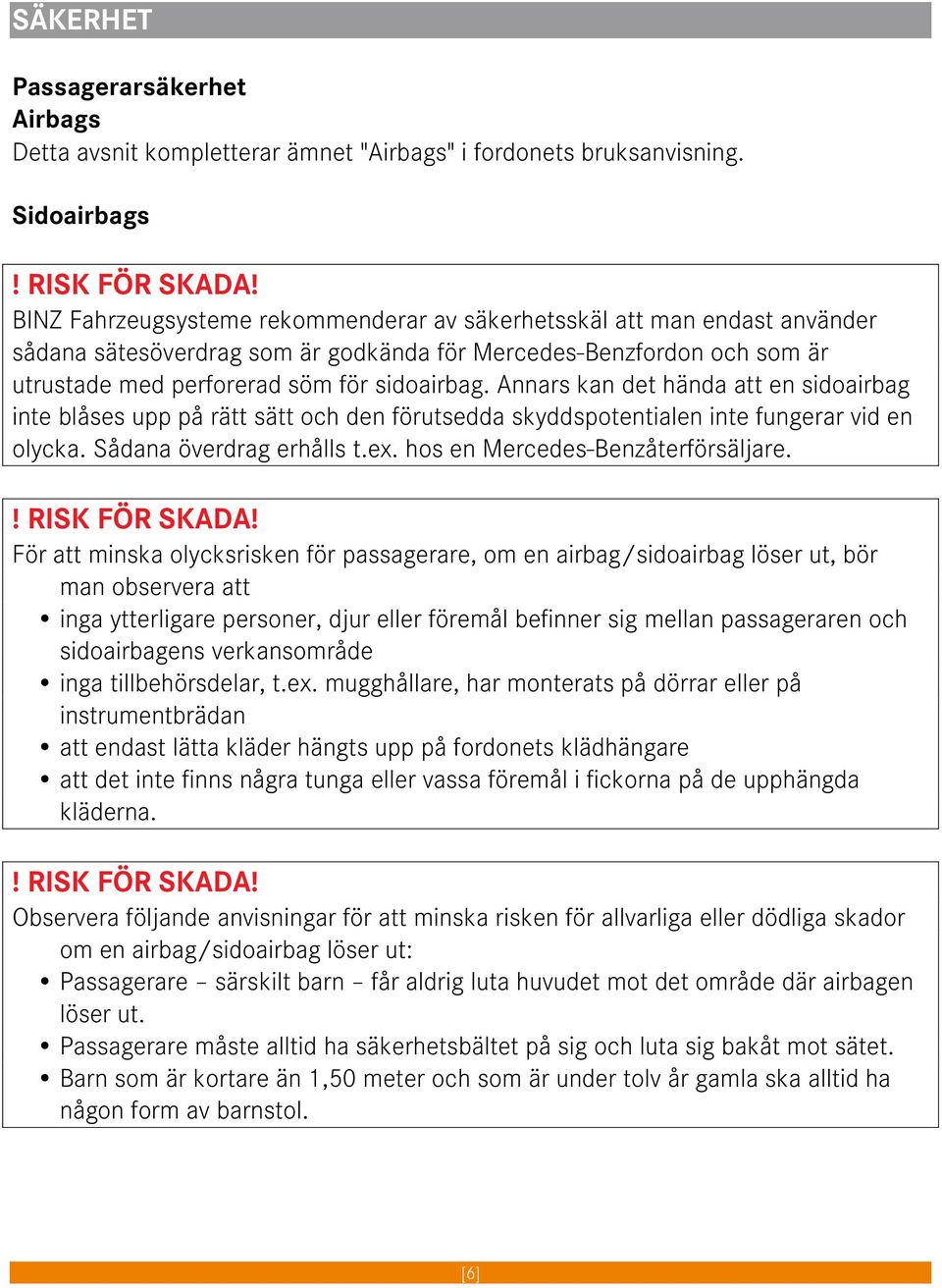

6 SÄKERHET Passagerarsäkerhet Airbags Detta avsnit kompletterar ämnet "Airbags" i fordonets bruksanvisning. Sidoairbags! RISK FÖR SKADA! BINZ Fahrzeugsysteme rekommenderar av säkerhetsskäl att man endast använder sådana sätesöverdrag som är godkända för Mercedes-Benzfordon och som är utrustade med perforerad söm för sidoairbag. Annars kan det hända att en sidoairbag inte blåses upp på rätt sätt och den förutsedda skyddspotentialen inte fungerar vid en olycka. Sådana överdrag erhålls t.ex. hos en Mercedes-Benzåterförsäljare.! RISK FÖR SKADA! För att minska olycksrisken för passagerare, om en airbag/sidoairbag löser ut, bör man observera att inga ytterligare personer, djur eller föremål befinner sig mellan passageraren och sidoairbagens verkansområde inga tillbehörsdelar, t.ex. mugghållare, har monterats på dörrar eller på instrumentbrädan att endast lätta kläder hängts upp på fordonets klädhängare att det inte finns några tunga eller vassa föremål i fickorna på de upphängda kläderna.! RISK FÖR SKADA! Observera följande anvisningar för att minska risken för allvarliga eller dödliga skador om en airbag/sidoairbag löser ut: Passagerare särskilt barn får aldrig luta huvudet mot det område där airbagen löser ut. Passagerare måste alltid ha säkerhetsbältet på sig och luta sig bakåt mot sätet. Barn som är kortare än 1,50 meter och som är under tolv år gamla ska alltid ha någon form av barnstol. [6]

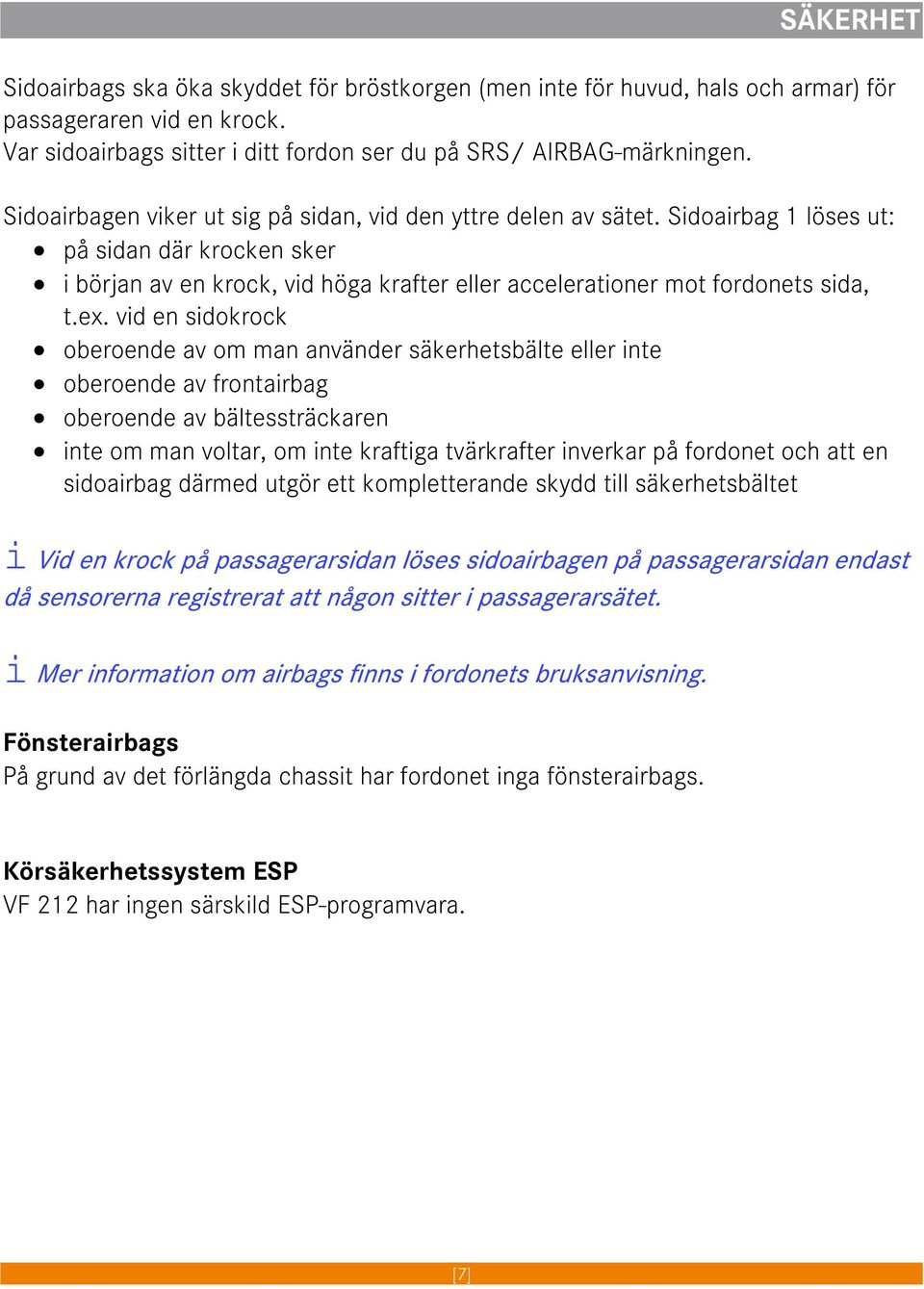

7 SÄKERHET Sidoairbags ska öka skyddet för bröstkorgen (men inte för huvud, hals och armar) för passageraren vid en krock. Var sidoairbags sitter i ditt fordon ser du på SRS/ AIRBAG-märkningen. Sidoairbagen viker ut sig på sidan, vid den yttre delen av sätet. Sidoairbag 1 löses ut: på sidan där krocken sker i början av en krock, vid höga krafter eller accelerationer mot fordonets sida, t.ex. vid en sidokrock oberoende av om man använder säkerhetsbälte eller inte oberoende av frontairbag oberoende av bältessträckaren inte om man voltar, om inte kraftiga tvärkrafter inverkar på fordonet och att en sidoairbag därmed utgör ett kompletterande skydd till säkerhetsbältet i Vid en krock på passagerarsidan löses sidoairbagen på passagerarsidan endast då sensorerna registrerat att någon sitter i passagerarsätet. i Mer information om airbags finns i fordonets bruksanvisning. Fönsterairbags På grund av det förlängda chassit har fordonet inga fönsterairbags. Körsäkerhetssystem ESP VF 212 har ingen särskild ESP-programvara. [7]

8 MANÖVRERING Ändringar som utförts av tillverkaren av påbyggnaden Följande fordonsdelar ingår inte i leveransen av grundfordonet (chassit) och kompletteras därför av tillverkaren av påbyggnaden: Takfodring Dörr bakre vägg (olika för olika påbyggnader/binz levererar serie S212) Panel lastutrymme Bakdörrar* Baksäte* Baklampor (olika för olika påbyggnader/binz levererar serie S212)! OBSERVERA: VF 212 HAR INGEN SÄRSKILD ESP-PROGRAMVARA! i Läs om manövrering av olika delar av fordonet i instruktionen från tillverkaren av påbyggnaden. Frisk luft Följande avsnitt kompletterar avsnittet "Fönsterhissar" i fordonets bruksanvisning. Öppna och stänga rutor (2-sits/VF3400 & VF3700) Knapparna för de bakre fönsterhissarna på förardörren saknar funktion. Brytarnas funktion gäller inte Bakre vindrutetorkare, värme bakruta, bakre vindrutespolare, samt fönsterhissarnas funktion för bakdörrarna (2-sits/VF3400 & VF3700) saknar funktion. Specialutrustning/körassistanssystem Körassistanssystemen (t.ex. Parktronic, hjälplinjer för backkamera, döda vinkelassistent) kan avvika från Mercedes-Benz serieproducerade fordon. [8]

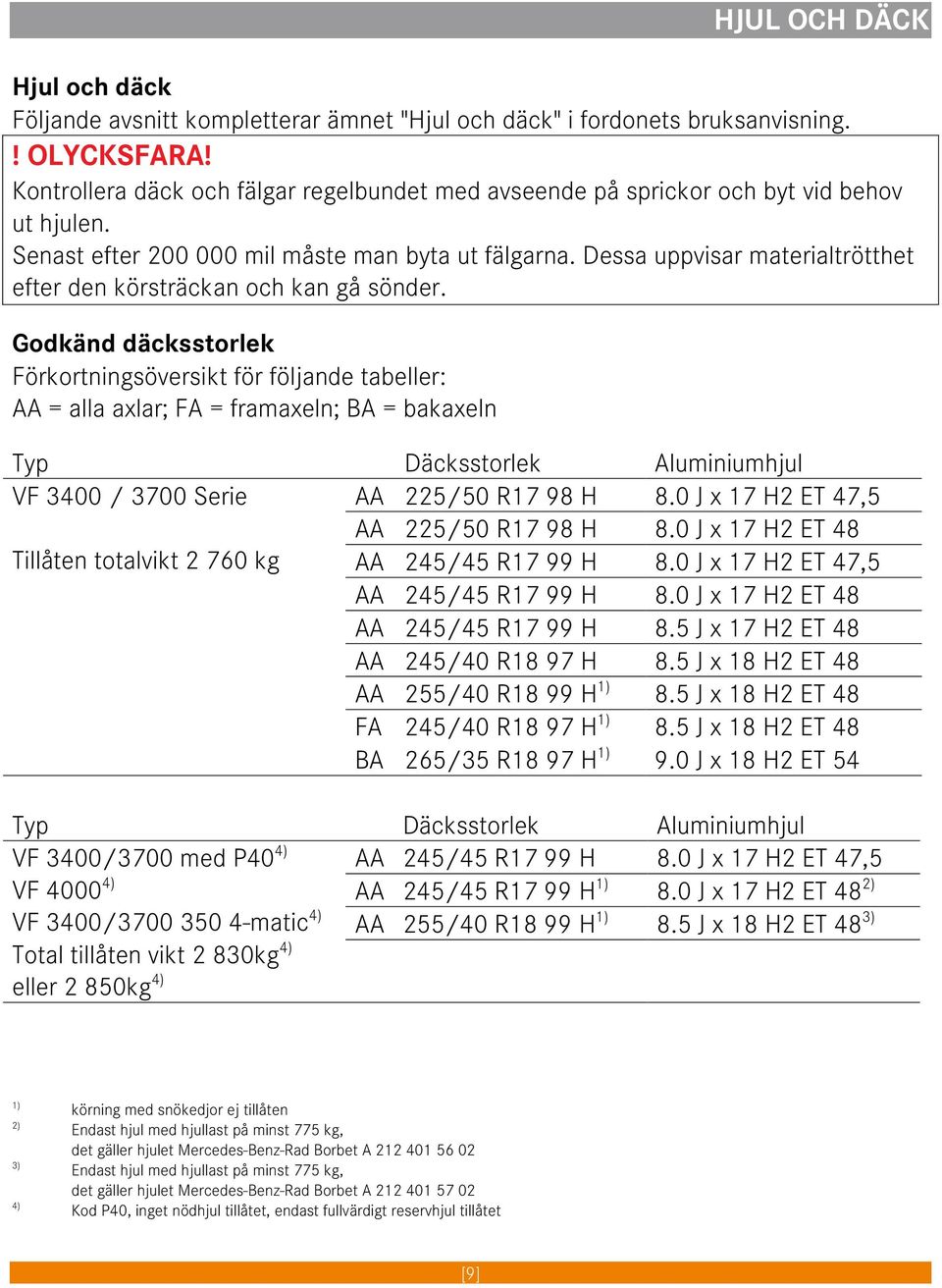

9 HJUL OCH DÄCK Hjul och däck Följande avsnitt kompletterar ämnet "Hjul och däck" i fordonets bruksanvisning.! OLYCKSFARA! Kontrollera däck och fälgar regelbundet med avseende på sprickor och byt vid behov ut hjulen. Senast efter mil måste man byta ut fälgarna. Dessa uppvisar materialtrötthet efter den körsträckan och kan gå sönder. Godkänd däcksstorlek Förkortningsöversikt för följande tabeller: AA = alla axlar; FA = framaxeln; BA = bakaxeln Typ Däcksstorlek Aluminiumhjul VF 3400 / 3700 Serie AA 225/50 R17 98 H 8.0 J x 17 H2 ET 47,5 AA 225/50 R17 98 H 8.0 J x 17 H2 ET 48 Tillåten totalvikt kg AA 245/45 R17 99 H 8.0 J x 17 H2 ET 47,5 AA 245/45 R17 99 H 8.0 J x 17 H2 ET 48 AA 245/45 R17 99 H 8.5 J x 17 H2 ET 48 AA 245/40 R18 97 H 8.5 J x 18 H2 ET 48 AA 255/40 R18 99 H 1) 8.5 J x 18 H2 ET 48 FA 245/40 R18 97 H 1) 8.5 J x 18 H2 ET 48 BA 265/35 R18 97 H 1) 9.0 J x 18 H2 ET 54 Typ Däcksstorlek Aluminiumhjul VF 3400/3700 med P40 4) AA 245/45 R17 99 H 8.0 J x 17 H2 ET 47,5 VF ) AA 245/45 R17 99 H 1) 8.0 J x 17 H2 ET 48 2) VF 3400/ matic 4) Total tillåten vikt 2 830kg 4) eller 2 850kg 4) AA 255/40 R18 99 H 1) 8.5 J x 18 H2 ET 48 3) 1) körning med snökedjor ej tillåten 2) Endast hjul med hjullast på minst 775 kg, det gäller hjulet Mercedes-Benz-Rad Borbet A ) Endast hjul med hjullast på minst 775 kg, det gäller hjulet Mercedes-Benz-Rad Borbet A ) Kod P40, inget nödhjul tillåtet, endast fullvärdigt reservhjul tillåtet [9]

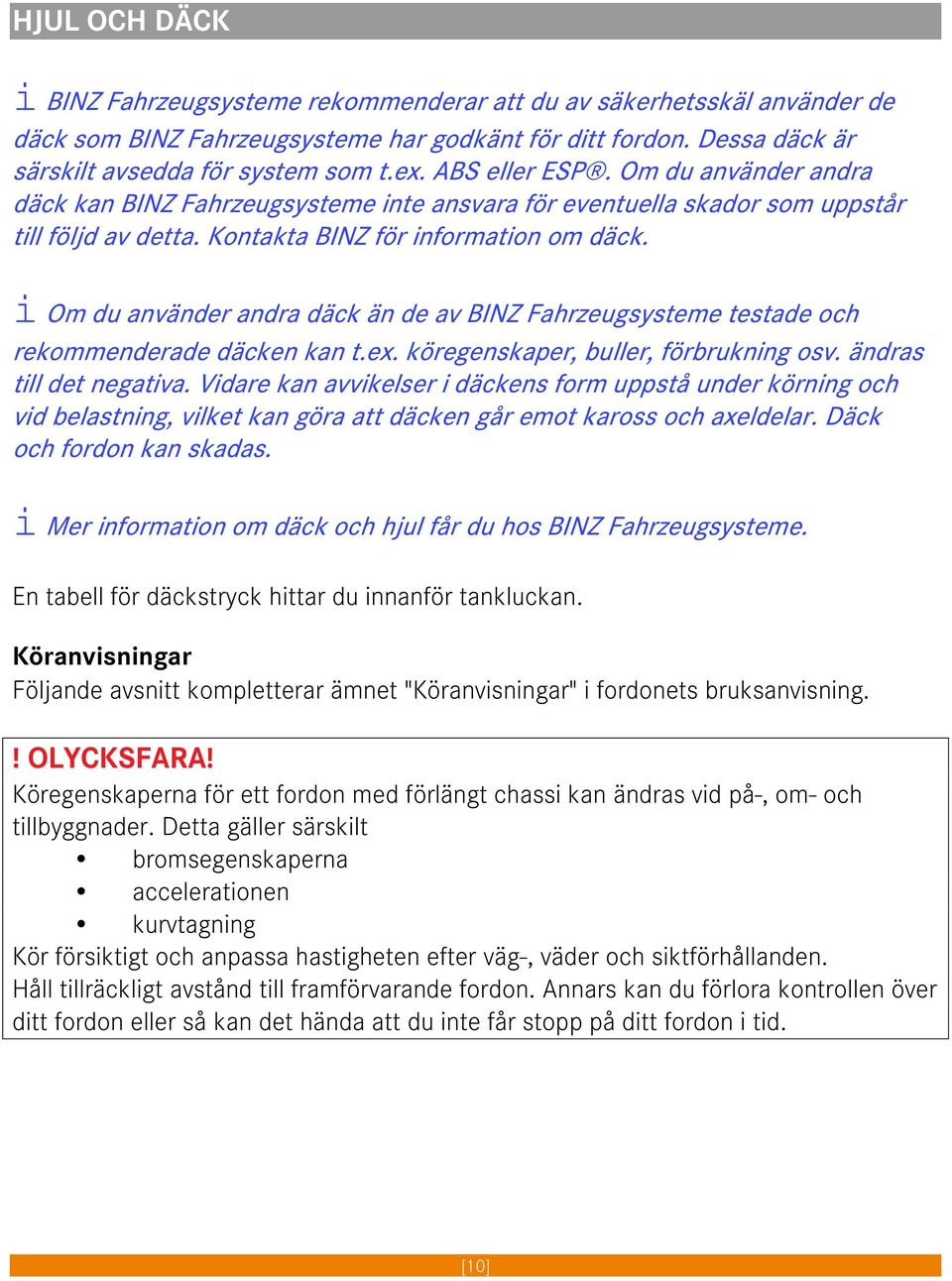

10 HJUL OCH DÄCK i BINZ Fahrzeugsysteme rekommenderar att du av säkerhetsskäl använder de däck som BINZ Fahrzeugsysteme har godkänt för ditt fordon. Dessa däck är särskilt avsedda för system som t.ex. ABS eller ESP. Om du använder andra däck kan BINZ Fahrzeugsysteme inte ansvara för eventuella skador som uppstår till följd av detta. Kontakta BINZ för information om däck. i Om du använder andra däck än de av BINZ Fahrzeugsysteme testade och rekommenderade däcken kan t.ex. köregenskaper, buller, förbrukning osv. ändras till det negativa. Vidare kan avvikelser i däckens form uppstå under körning och vid belastning, vilket kan göra att däcken går emot kaross och axeldelar. Däck och fordon kan skadas. i Mer information om däck och hjul får du hos BINZ Fahrzeugsysteme. En tabell för däckstryck hittar du innanför tankluckan. Köranvisningar Följande avsnitt kompletterar ämnet "Köranvisningar" i fordonets bruksanvisning.! OLYCKSFARA! Köregenskaperna för ett fordon med förlängt chassi kan ändras vid på-, om- och tillbyggnader. Detta gäller särskilt bromsegenskaperna accelerationen kurvtagning Kör försiktigt och anpassa hastigheten efter väg-, väder och siktförhållanden. Håll tillräckligt avstånd till framförvarande fordon. Annars kan du förlora kontrollen över ditt fordon eller så kan det hända att du inte får stopp på ditt fordon i tid. [10]

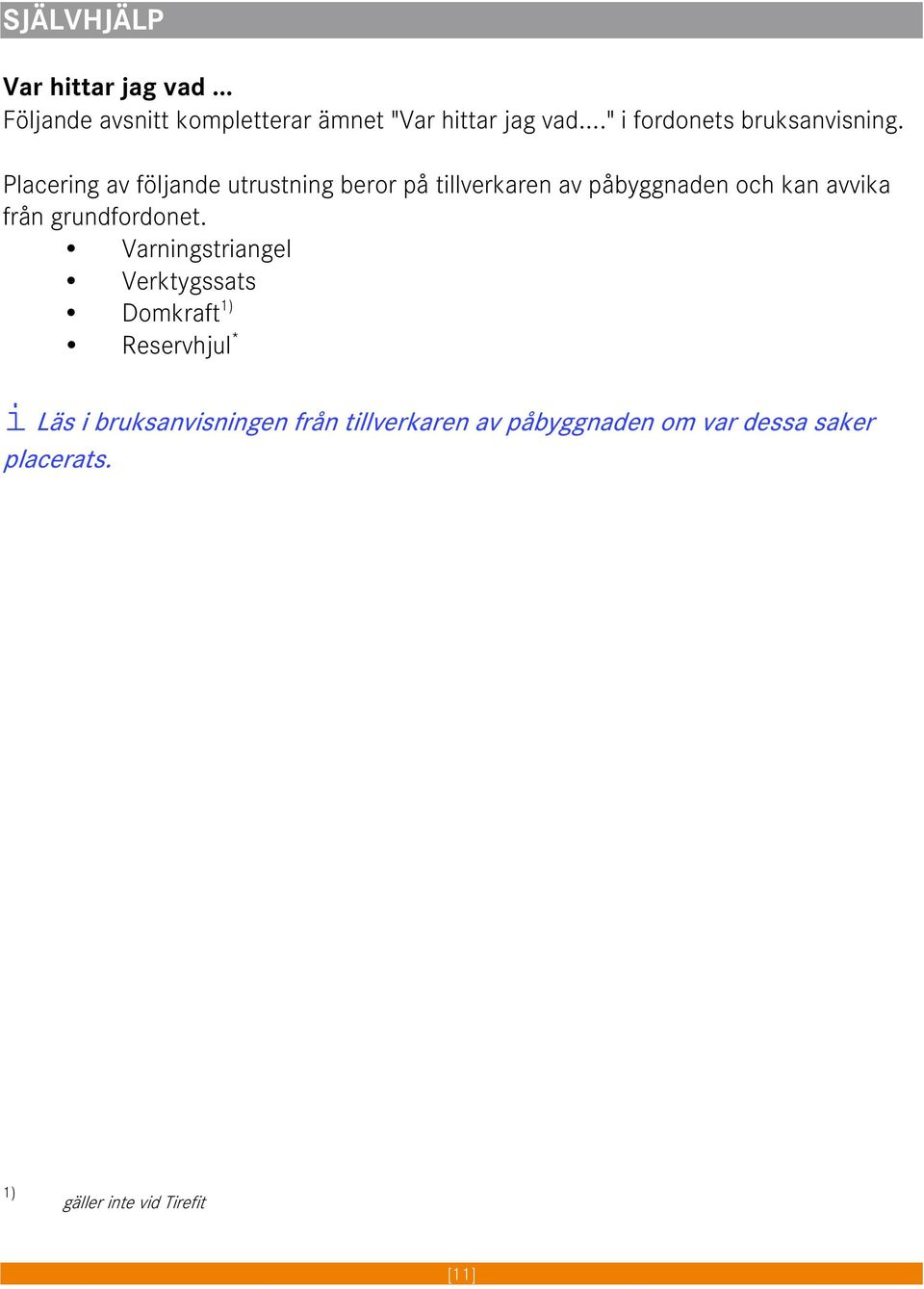

11 SJÄLVHJÄLP Var hittar jag vad... Följande avsnitt kompletterar ämnet "Var hittar jag vad..." i fordonets bruksanvisning. Placering av följande utrustning beror på tillverkaren av påbyggnaden och kan avvika från grundfordonet. Varningstriangel Verktygssats Domkraft 1) Reservhjul * i Läs i bruksanvisningen från tillverkaren av påbyggnaden om var dessa saker placerats. 1) gäller inte vid Tirefit [11]

12 TEKNISKA DATA Motoren Motor E250 CDI Blue E250 Bensin E350x4 Allrad Efficiency Antal cylindrar 4 cylindrar 4 cylindrar 6 cylindrar Märkeffekt 150 kw (204 HK) 155 kw (211 HK) 225 kw (306 HK) Slagvolym cm³ cm³ cm³ Växellåda 7-växlad automatväxellåda 7-växlad automatväxellåda Avgasnorm EU5 EU6 EU5 Hjulbas (mm) 7-växlad automatväxellåda Hjulbasförlängning (mm) [12]

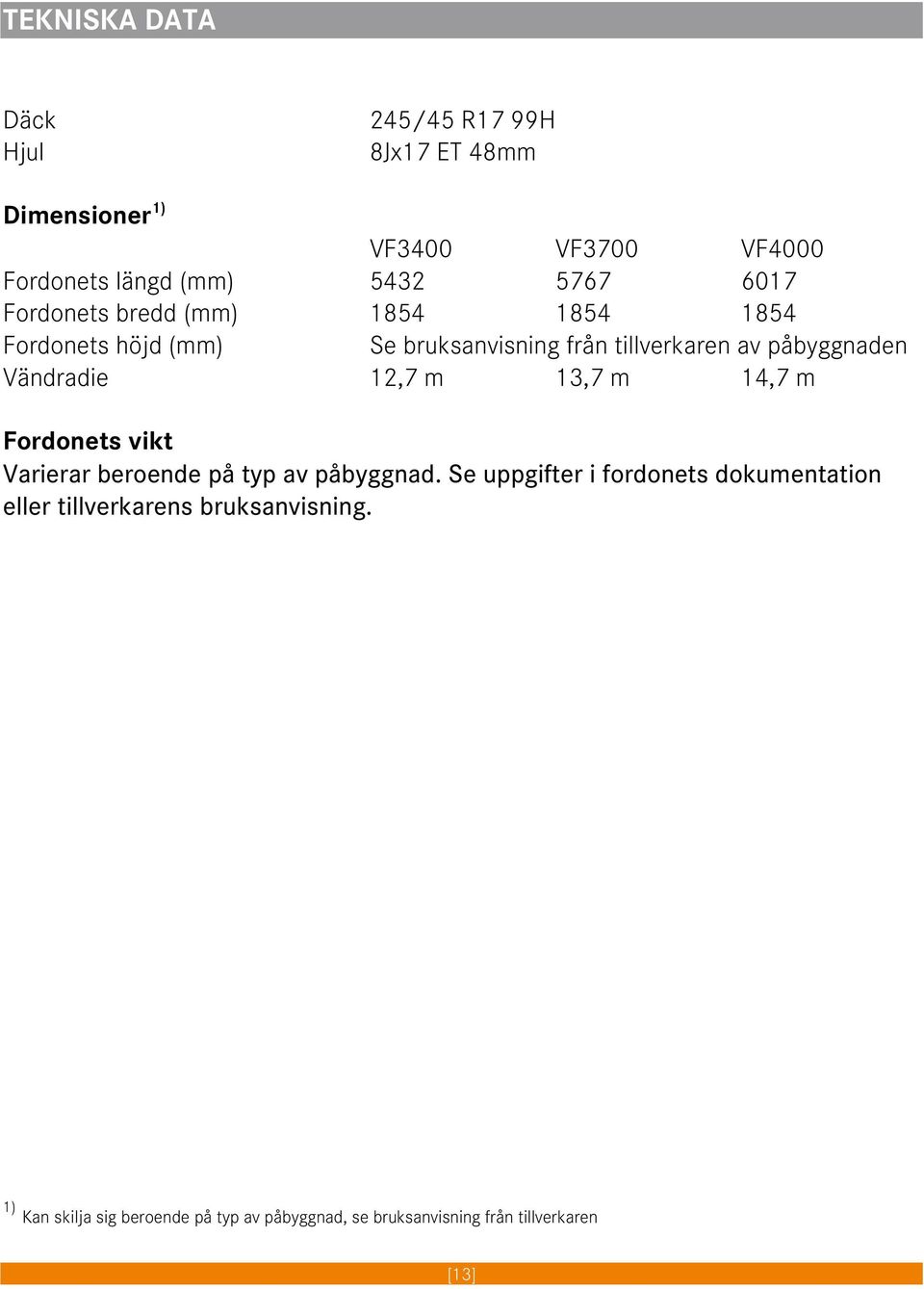

13 TEKNISKA DATA Däck Hjul 245/45 R17 99H 8Jx17 ET 48mm VF3400 VF3700 VF4000 Fordonets längd (mm) Fordonets bredd (mm) Fordonets höjd (mm) Se bruksanvisning från tillverkaren av påbyggnaden Vändradie 12,7 m 13,7 m 14,7 m Fordonets vikt Varierar beroende på typ av påbyggnad. Se uppgifter i fordonets dokumentation eller tillverkarens bruksanvisning. 1) Kan skilja sig beroende på typ av påbyggnad, se bruksanvisning från tillverkaren [13]

14 KOMMENTARER: [14]
