1 BICT:01 Utgåva 5 sv-se BICT Användarinstruktion Gäller från BICT Scania CV AB 2015, Sweden

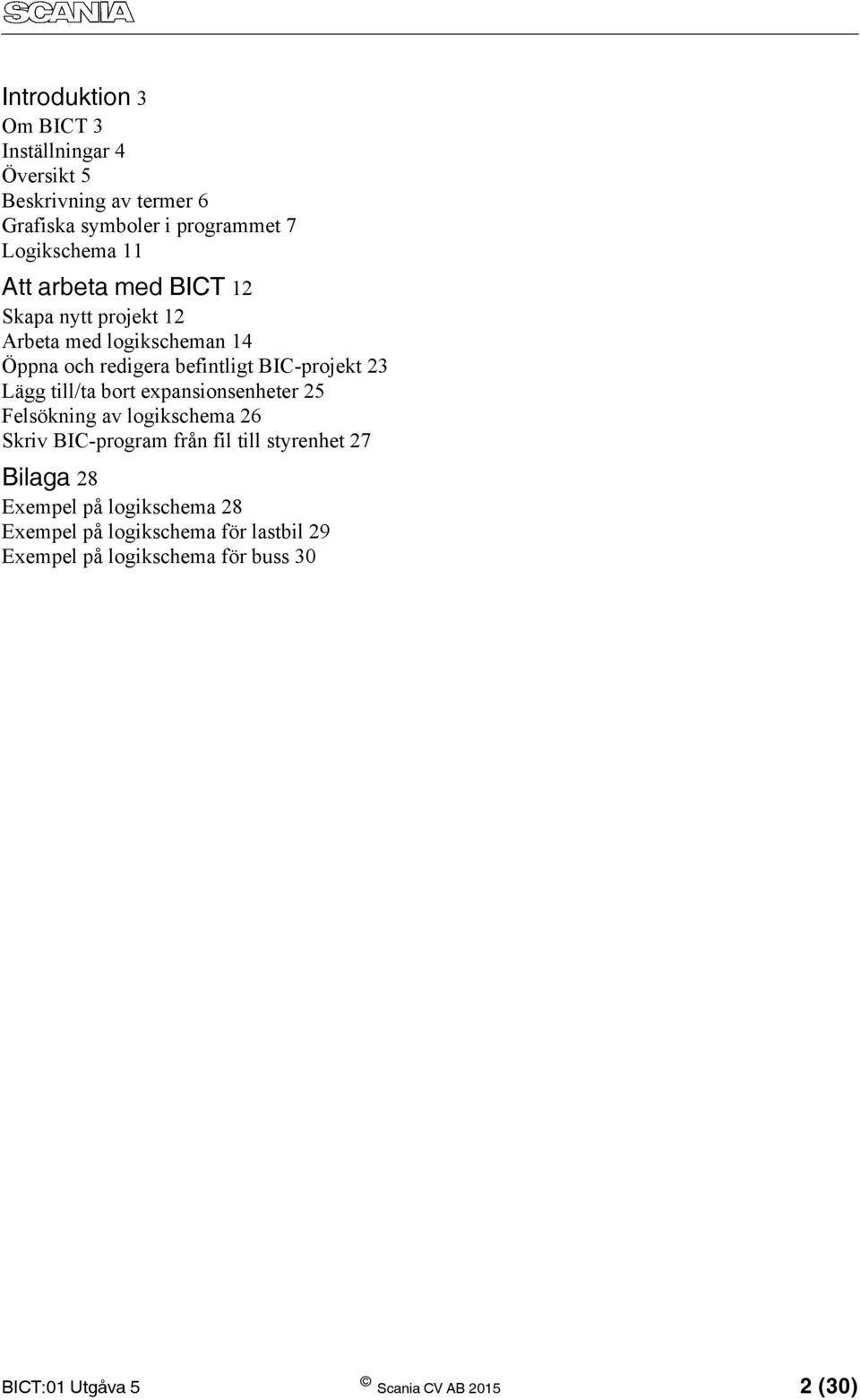

2 Introduktion 3 Om BICT 3 Inställningar 4 Översikt 5 Beskrivning av termer 6 Grafiska symboler i programmet 7 Logikschema 11 Att arbeta med BICT 12 Skapa nytt projekt 12 Arbeta med logikscheman 14 Öppna och redigera befintligt BIC-projekt 23 Lägg till/ta bort expansionsenheter 25 Felsökning av logikschema 26 Skriv BIC-program från fil till styrenhet 27 Bilaga 28 Exempel på logikschema 28 Exempel på logikschema för lastbil 29 Exempel på logikschema för buss 30 Scania CV AB (30)

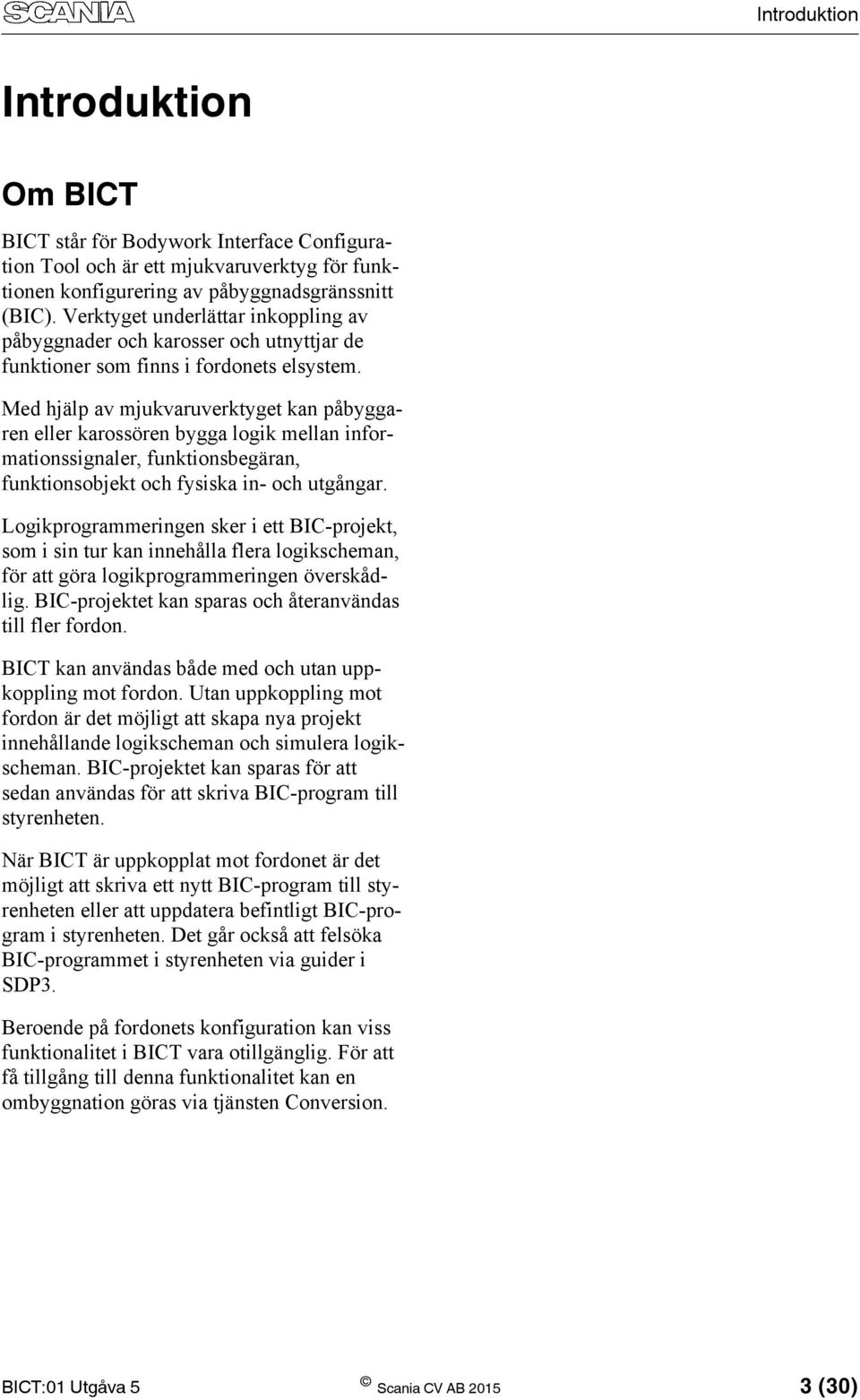

3 Introduktion Introduktion Om BICT BICT står för Bodywork Interface Configuration Tool och är ett mjukvaruverktyg för funktionen konfigurering av påbyggnadsgränssnitt (BIC). Verktyget underlättar inkoppling av påbyggnader och karosser och utnyttjar de funktioner som finns i fordonets elsystem. Med hjälp av mjukvaruverktyget kan påbyggaren eller karossören bygga logik mellan informationssignaler, funktionsbegäran, funktionsobjekt och fysiska in- och utgångar. Logikprogrammeringen sker i ett BIC-projekt, som i sin tur kan innehålla flera logikscheman, för att göra logikprogrammeringen överskådlig. BIC-projektet kan sparas och återanvändas till fler fordon. BICT kan användas både med och utan uppkoppling mot fordon. Utan uppkoppling mot fordon är det möjligt att skapa nya projekt innehållande logikscheman och simulera logikscheman. BIC-projektet kan sparas för att sedan användas för att skriva BIC-program till styrenheten. När BICT är uppkopplat mot fordonet är det möjligt att skriva ett nytt BIC-program till styrenheten eller att uppdatera befintligt BIC-program i styrenheten. Det går också att felsöka BIC-programmet i styrenheten via guider i SDP3. Beroende på fordonets konfiguration kan viss funktionalitet i BICT vara otillgänglig. För att få tillgång till denna funktionalitet kan en ombyggnation göras via tjänsten Conversion. Scania CV AB (30)

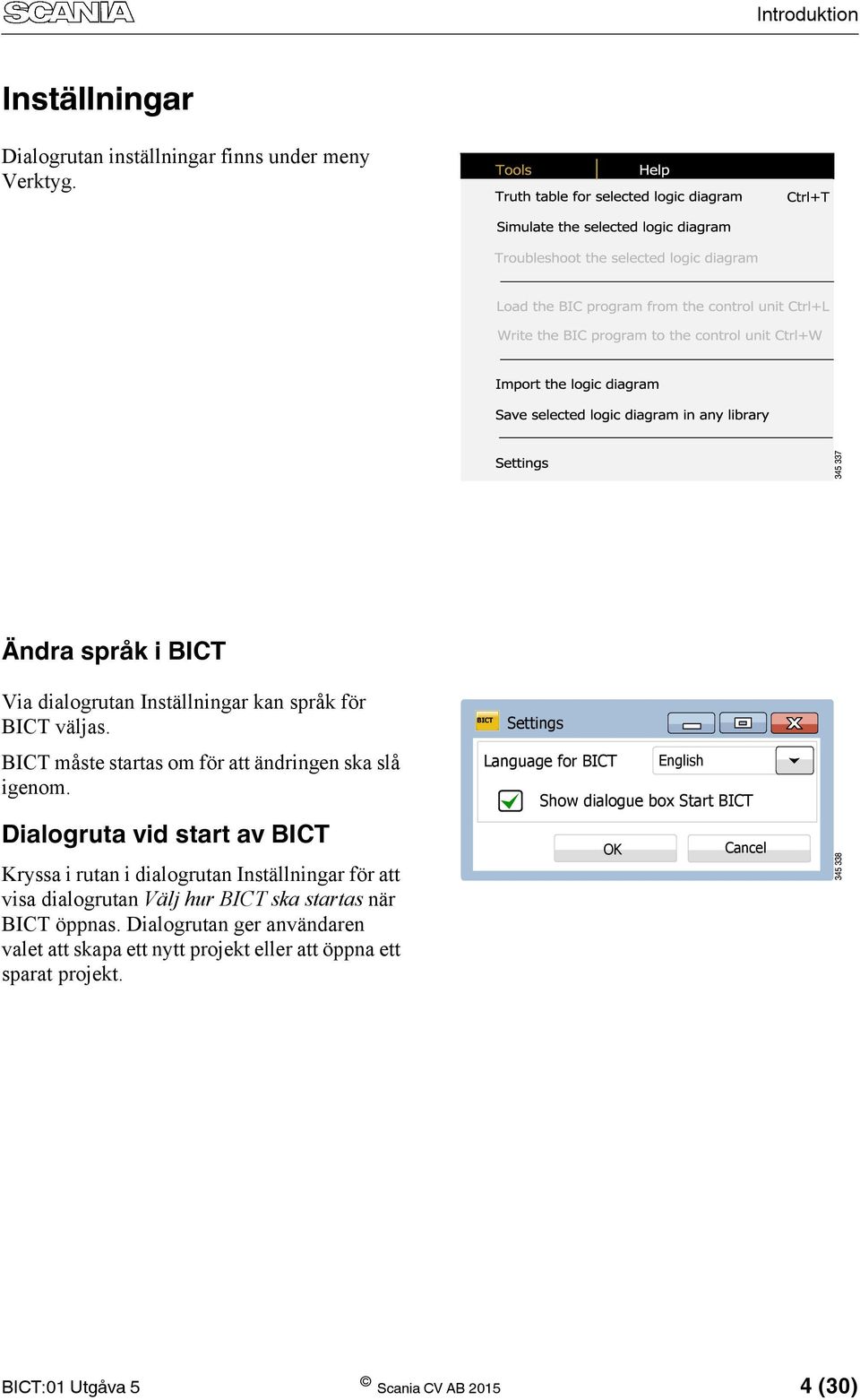

4 Introduktion Inställningar Dialogrutan inställningar finns under meny Verktyg. Ändra språk i BICT Via dialogrutan Inställningar kan språk för BICT väljas. BICT måste startas om för att ändringen ska slå igenom. Dialogruta vid start av BICT Kryssa i rutan i dialogrutan Inställningar för att visa dialogrutan Välj hur BICT ska startas när BICT öppnas. Dialogrutan ger användaren valet att skapa ett nytt projekt eller att öppna ett sparat projekt. BICT Settings Language for BICT English Show dialogue box Start BICT OK Cancel Scania CV AB (30)

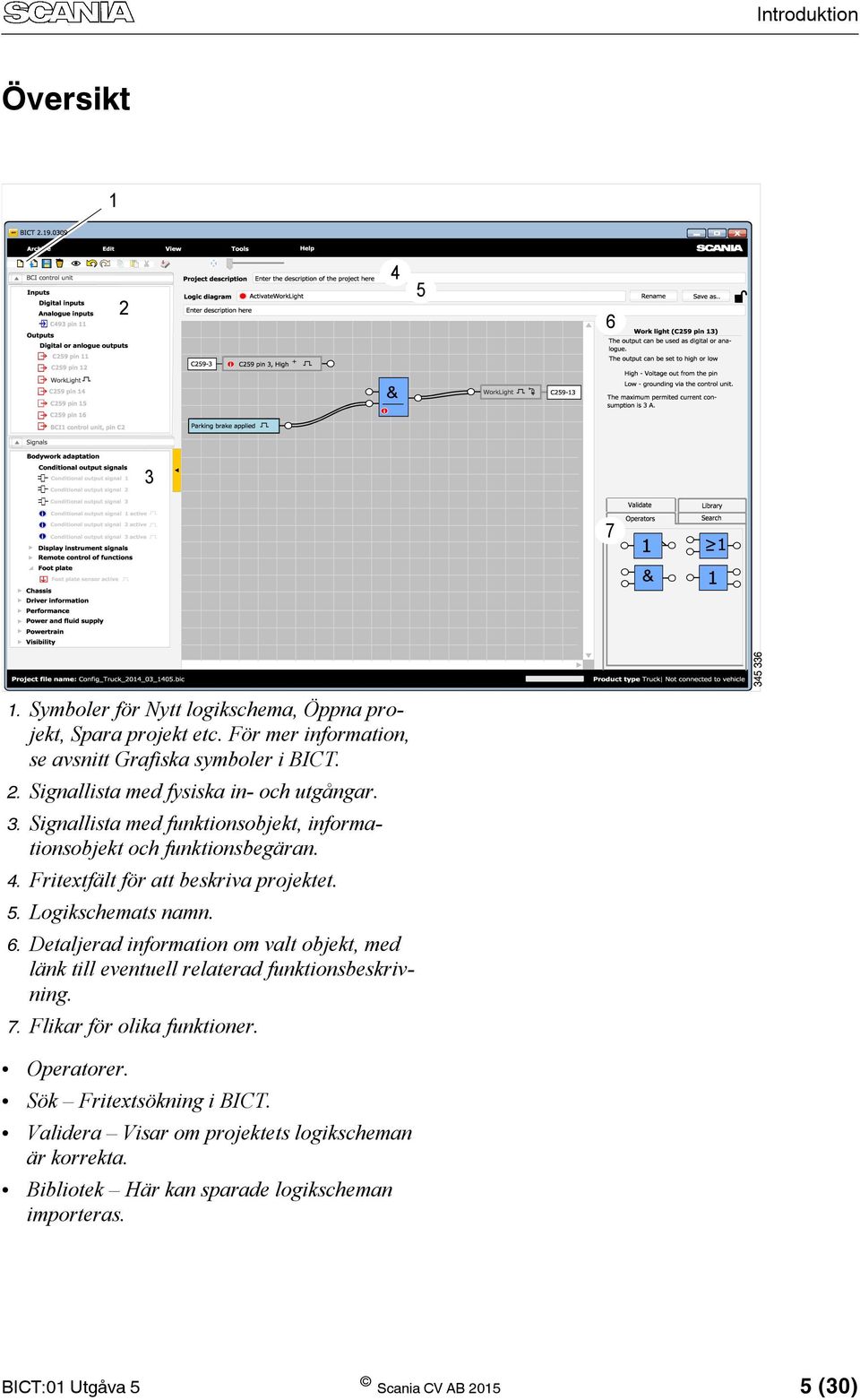

5 Introduktion Översikt Symboler för Nytt logikschema, Öppna projekt, Spara projekt etc. För mer information, se avsnitt Grafiska symboler i BICT. 2. Signallista med fysiska in- och utgångar. 3. Signallista med funktionsobjekt, informationsobjekt och funktionsbegäran. 4. Fritextfält för att beskriva projektet. 5. Logikschemats namn. 6. Detaljerad information om valt objekt, med länk till eventuell relaterad funktionsbeskrivning. 7. Flikar för olika funktioner. Operatorer. Sök Fritextsökning i BICT. Validera Visar om projektets logikscheman är korrekta. Bibliotek Här kan sparade logikscheman importeras. Scania CV AB (30)

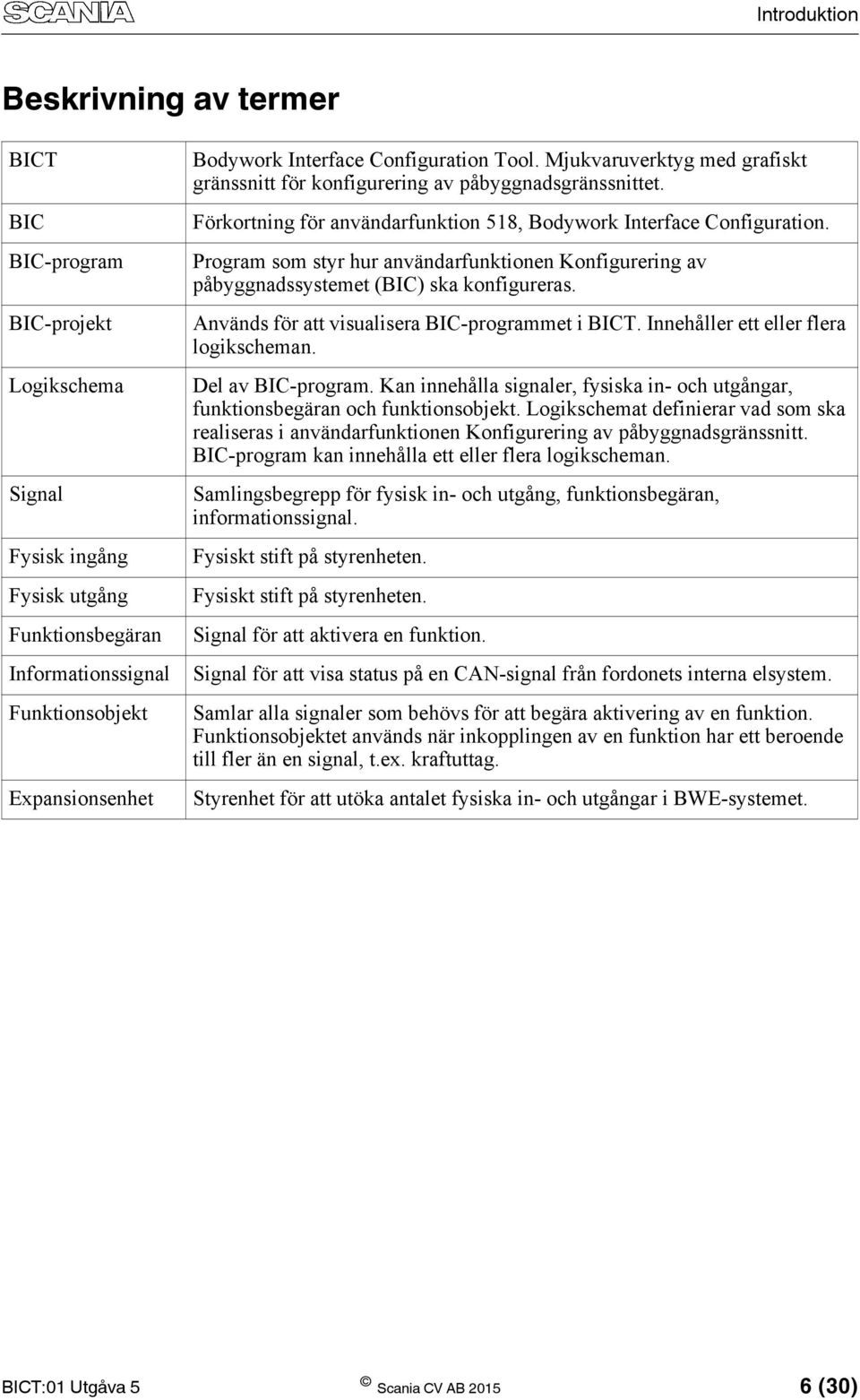

6 Introduktion Beskrivning av termer BICT BIC BIC-program BIC-projekt Logikschema Signal Fysisk ingång Fysisk utgång Funktionsbegäran Informationssignal Funktionsobjekt Expansionsenhet Bodywork Interface Configuration Tool. Mjukvaruverktyg med grafiskt gränssnitt för konfigurering av påbyggnadsgränssnittet. Förkortning för användarfunktion 518, Bodywork Interface Configuration. Program som styr hur användarfunktionen Konfigurering av påbyggnadssystemet (BIC) ska konfigureras. Används för att visualisera BIC-programmet i BICT. Innehåller ett eller flera logikscheman. Del av BIC-program. Kan innehålla signaler, fysiska in- och utgångar, funktionsbegäran och funktionsobjekt. Logikschemat definierar vad som ska realiseras i användarfunktionen Konfigurering av påbyggnadsgränssnitt. BIC-program kan innehålla ett eller flera logikscheman. Samlingsbegrepp för fysisk in- och utgång, funktionsbegäran, informationssignal. Fysiskt stift på styrenheten. Fysiskt stift på styrenheten. Signal för att aktivera en funktion. Signal för att visa status på en CAN-signal från fordonets interna elsystem. Samlar alla signaler som behövs för att begära aktivering av en funktion. Funktionsobjektet används när inkopplingen av en funktion har ett beroende till fler än en signal, t.ex. kraftuttag. Styrenhet för att utöka antalet fysiska in- och utgångar i BWE-systemet. Scania CV AB (30)

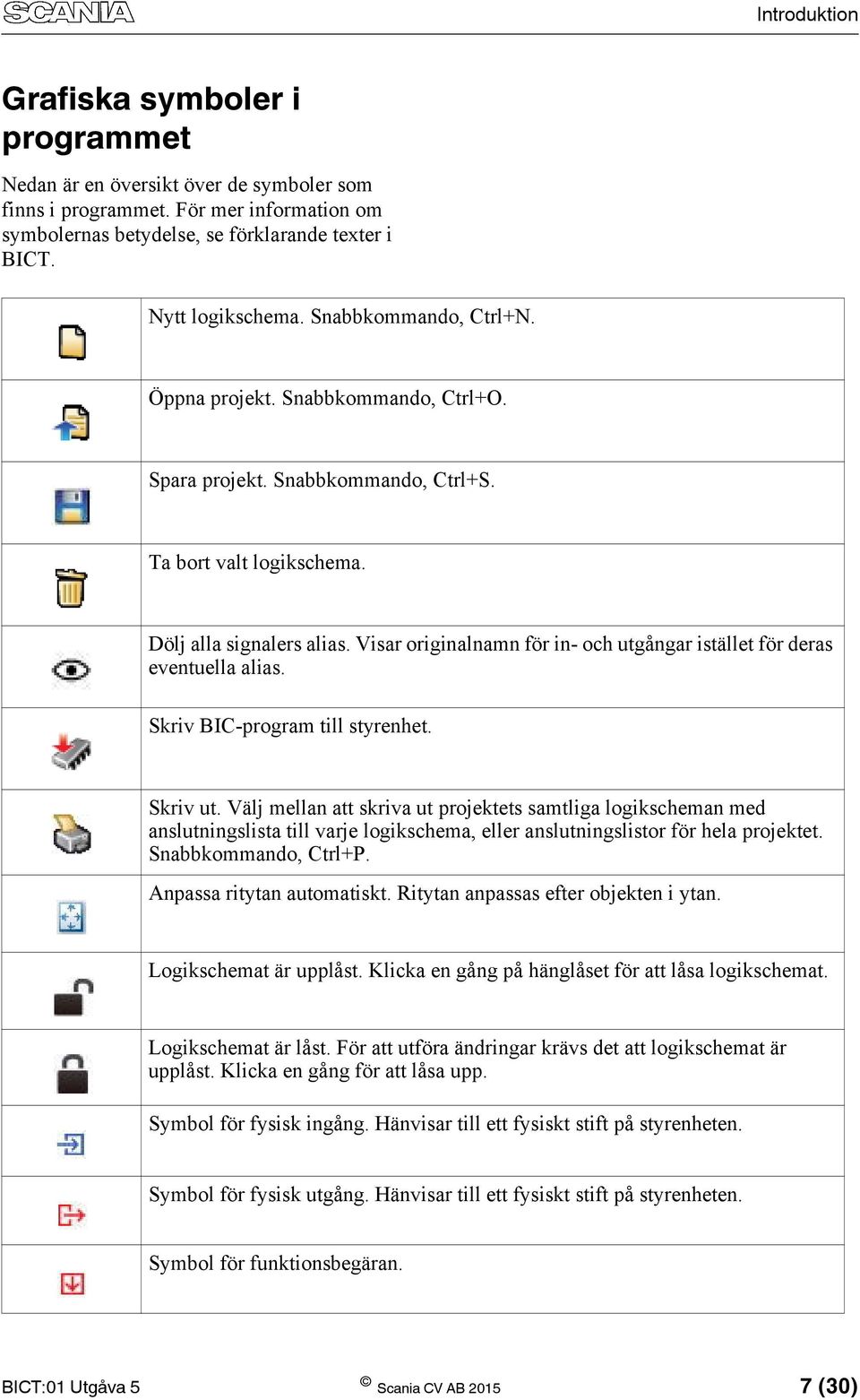

7 Introduktion Grafiska symboler i programmet Nedan är en översikt över de symboler som finns i programmet. För mer information om symbolernas betydelse, se förklarande texter i BICT. Nytt logikschema. Snabbkommando, Ctrl+N. Öppna projekt. Snabbkommando, Ctrl+O. Spara projekt. Snabbkommando, Ctrl+S. Ta bort valt logikschema. Dölj alla signalers alias. Visar originalnamn för in- och utgångar istället för deras eventuella alias. Skriv BIC-program till styrenhet. Skriv ut. Välj mellan att skriva ut projektets samtliga logikscheman med anslutningslista till varje logikschema, eller anslutningslistor för hela projektet. Snabbkommando, Ctrl+P. Anpassa ritytan automatiskt. Ritytan anpassas efter objekten i ytan. Logikschemat är upplåst. Klicka en gång på hänglåset för att låsa logikschemat. Logikschemat är låst. För att utföra ändringar krävs det att logikschemat är upplåst. Klicka en gång för att låsa upp. Symbol för fysisk ingång. Hänvisar till ett fysiskt stift på styrenheten. Symbol för fysisk utgång. Hänvisar till ett fysiskt stift på styrenheten. Symbol för funktionsbegäran. Scania CV AB (30)

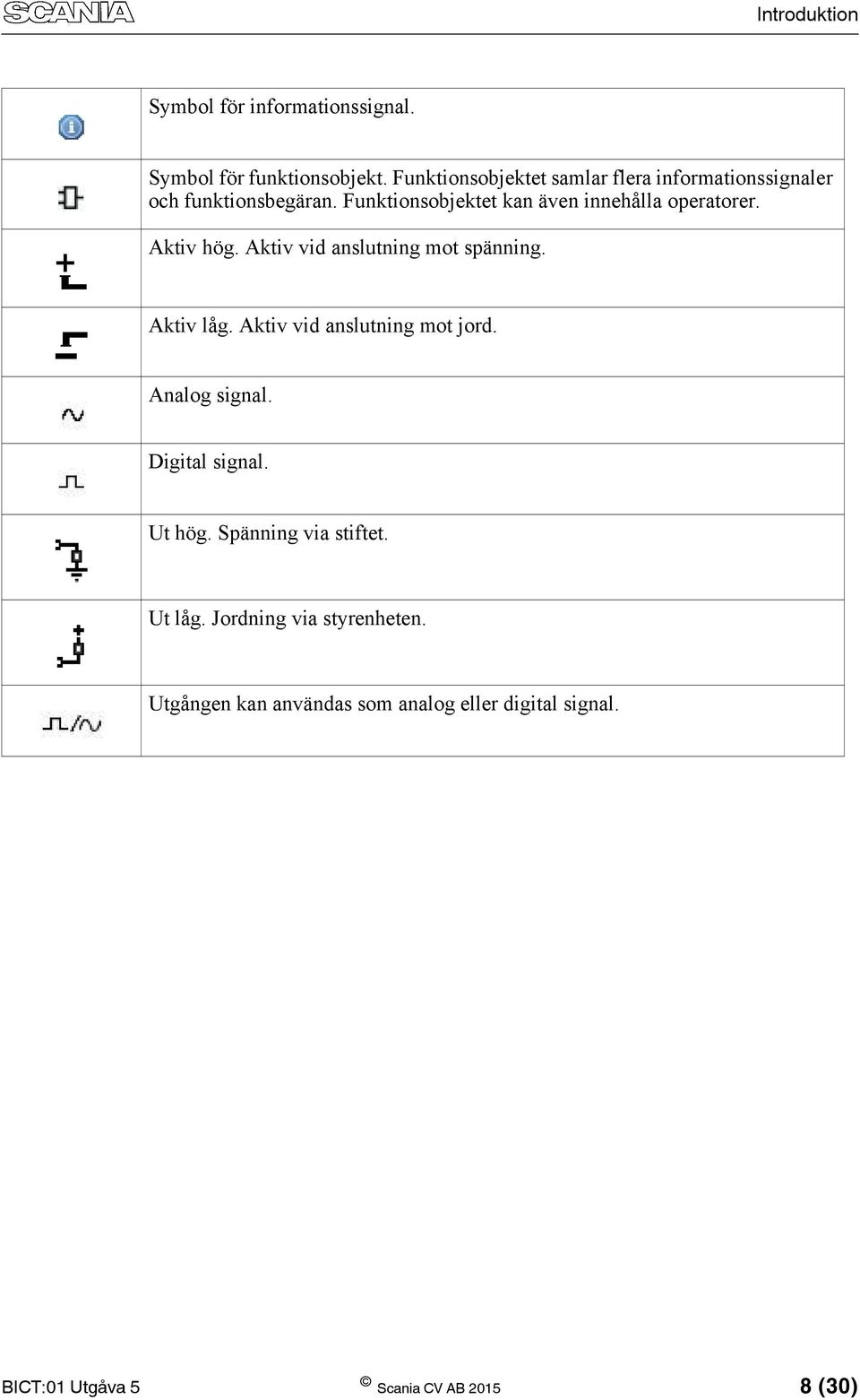

8 Introduktion Symbol för informationssignal. Symbol för funktionsobjekt. Funktionsobjektet samlar flera informationssignaler och funktionsbegäran. Funktionsobjektet kan även innehålla operatorer. Aktiv hög. Aktiv vid anslutning mot spänning. Aktiv låg. Aktiv vid anslutning mot jord. Analog signal. Digital signal. Ut hög. Spänning via stiftet. Ut låg. Jordning via styrenheten. Utgången kan användas som analog eller digital signal. Scania CV AB (30)

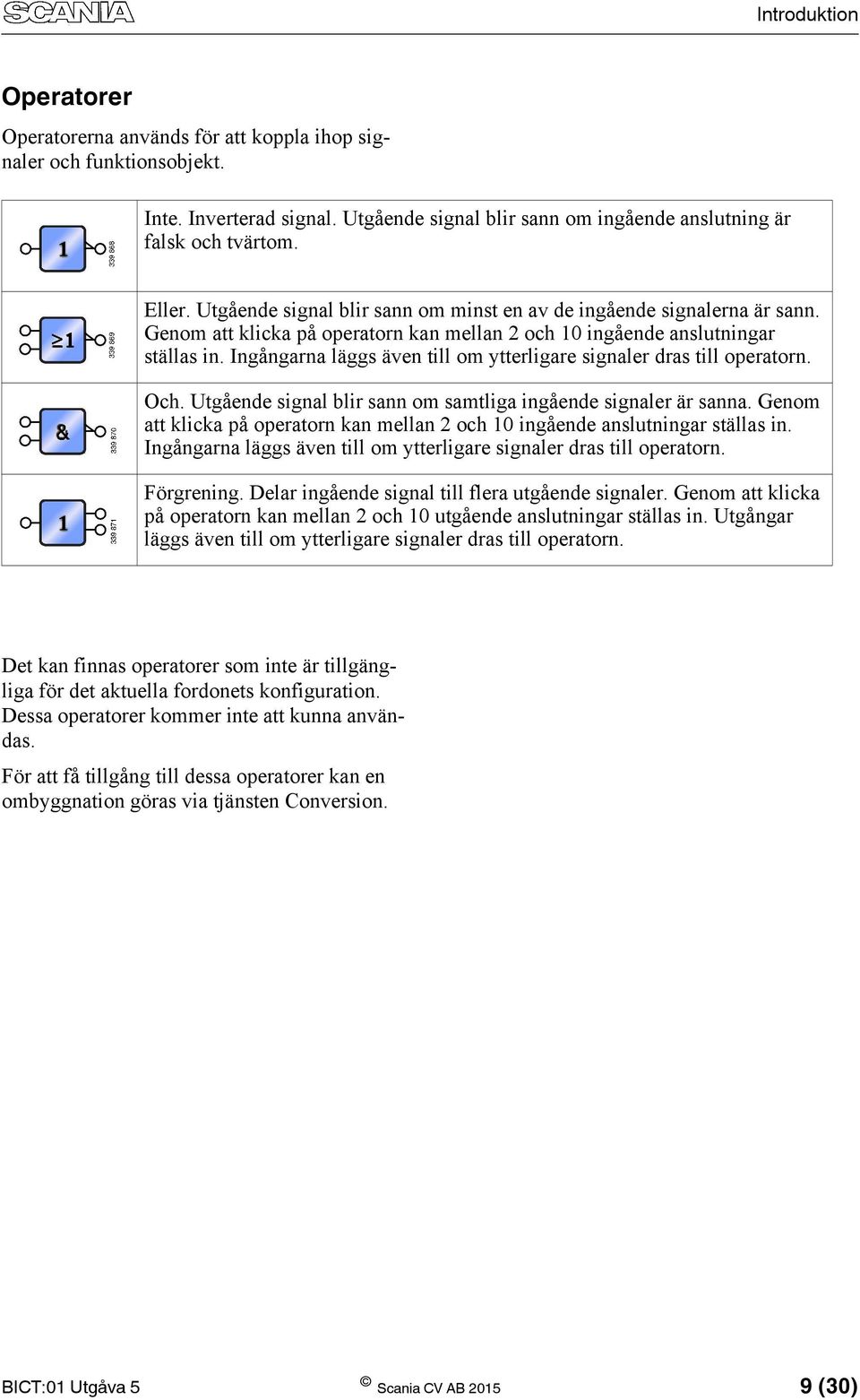

9 Introduktion Operatorer Operatorerna används för att koppla ihop signaler och funktionsobjekt. Inte. Inverterad signal. Utgående signal blir sann om ingående anslutning är falsk och tvärtom. Eller. Utgående signal blir sann om minst en av de ingående signalerna är sann. Genom att klicka på operatorn kan mellan 2 och 10 ingående anslutningar ställas in. Ingångarna läggs även till om ytterligare signaler dras till operatorn. Och. Utgående signal blir sann om samtliga ingående signaler är sanna. Genom att klicka på operatorn kan mellan 2 och 10 ingående anslutningar ställas in. Ingångarna läggs även till om ytterligare signaler dras till operatorn. Förgrening. Delar ingående signal till flera utgående signaler. Genom att klicka på operatorn kan mellan 2 och 10 utgående anslutningar ställas in. Utgångar läggs även till om ytterligare signaler dras till operatorn. Det kan finnas operatorer som inte är tillgängliga för det aktuella fordonets konfiguration. Dessa operatorer kommer inte att kunna användas. För att få tillgång till dessa operatorer kan en ombyggnation göras via tjänsten Conversion. Scania CV AB (30)

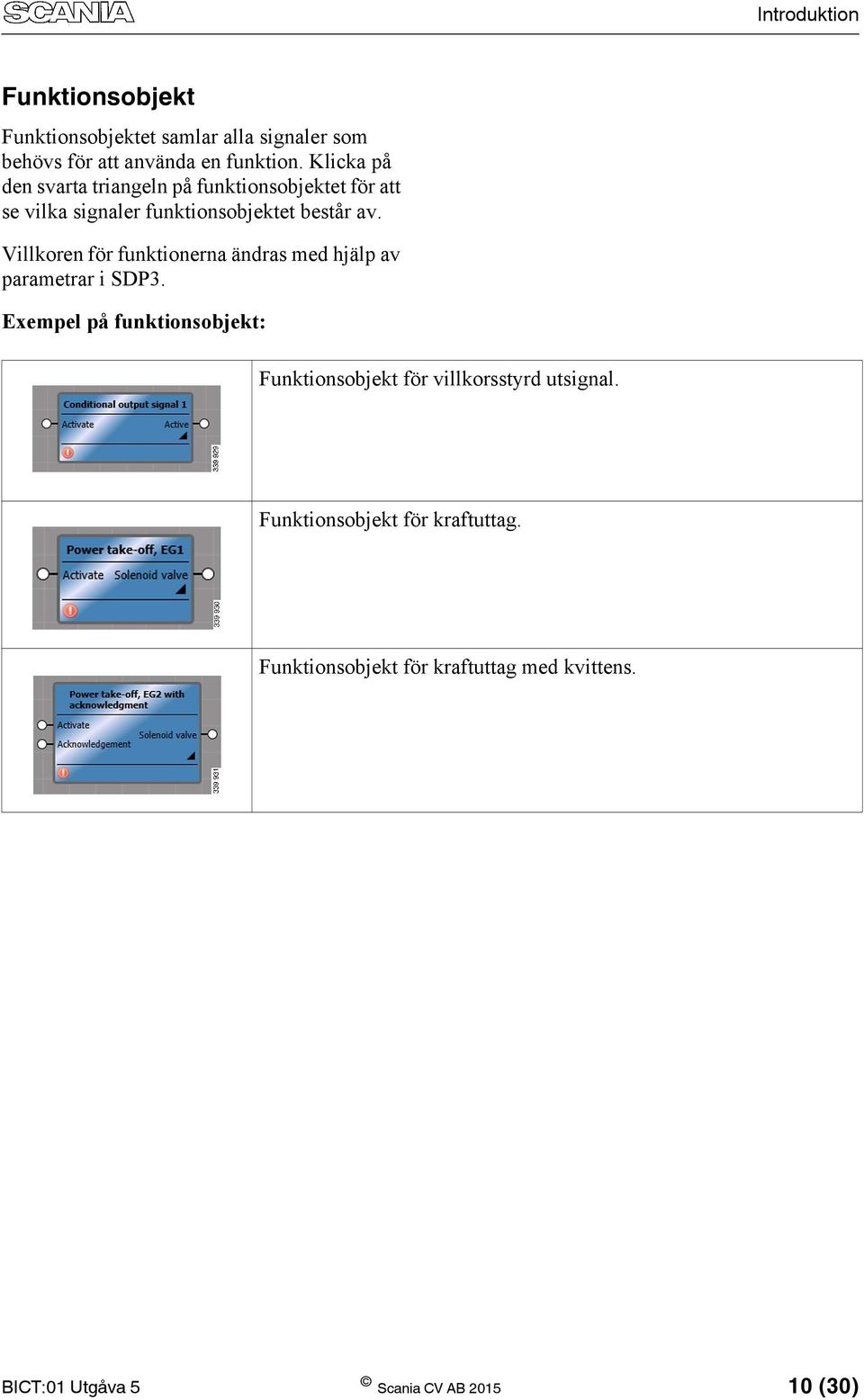

10 Introduktion Funktionsobjekt Funktionsobjektet samlar alla signaler som behövs för att använda en funktion. Klicka på den svarta triangeln på funktionsobjektet för att se vilka signaler funktionsobjektet består av. Villkoren för funktionerna ändras med hjälp av parametrar i SDP3. Exempel på funktionsobjekt: Funktionsobjekt för villkorsstyrd utsignal. Funktionsobjekt för kraftuttag. Funktionsobjekt för kraftuttag med kvittens. Scania CV AB (30)

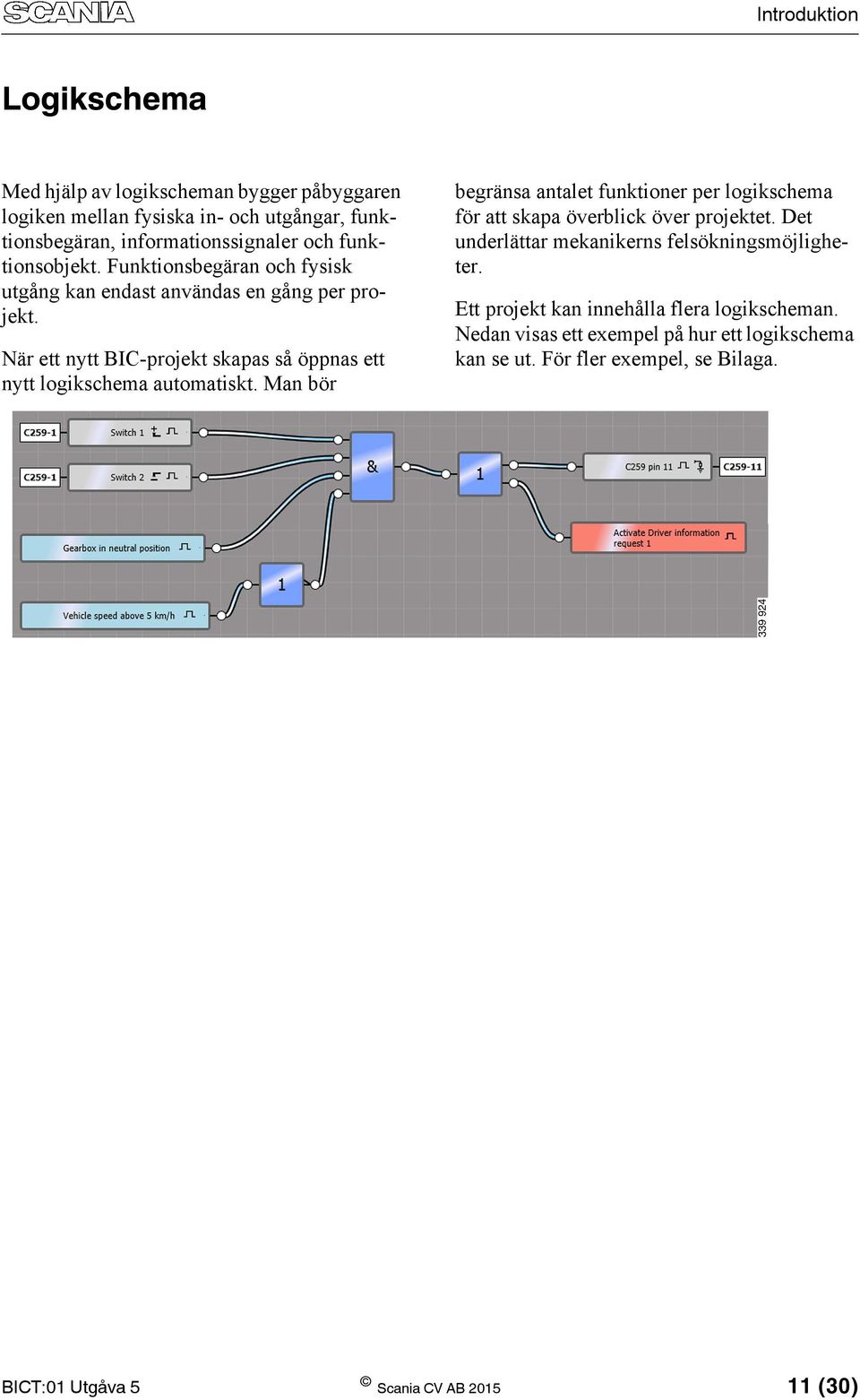

11 Introduktion Logikschema Med hjälp av logikscheman bygger påbyggaren logiken mellan fysiska in- och utgångar, funktionsbegäran, informationssignaler och funktionsobjekt. Funktionsbegäran och fysisk utgång kan endast användas en gång per projekt. När ett nytt BIC-projekt skapas så öppnas ett nytt logikschema automatiskt. Man bör begränsa antalet funktioner per logikschema för att skapa överblick över projektet. Det underlättar mekanikerns felsökningsmöjligheter. Ett projekt kan innehålla flera logikscheman. Nedan visas ett exempel på hur ett logikschema kan se ut. För fler exempel, se Bilaga. Scania CV AB (30)

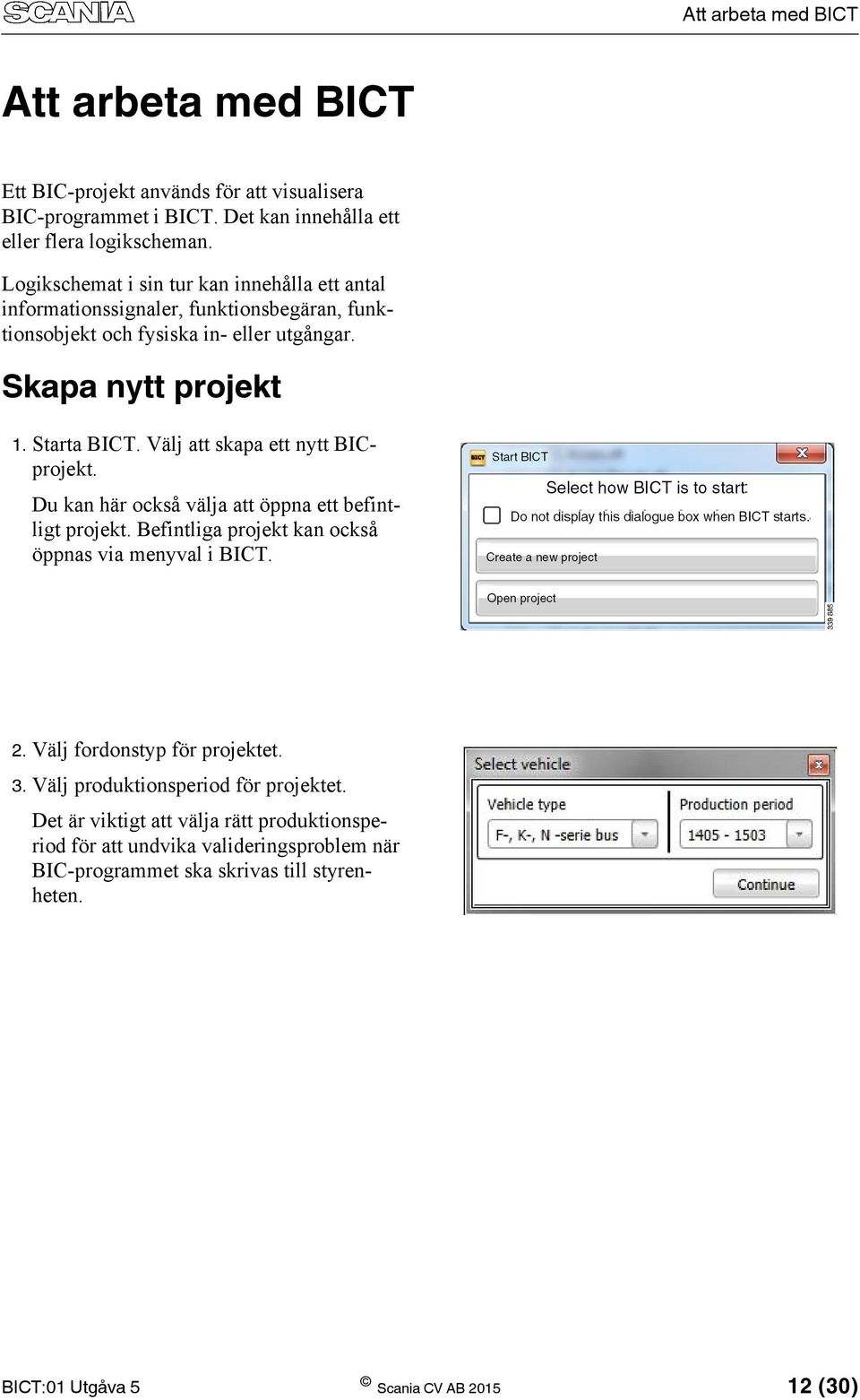

12 Att arbeta med BICT Ett BIC-projekt används för att visualisera BIC-programmet i BICT. Det kan innehålla ett eller flera logikscheman. Logikschemat i sin tur kan innehålla ett antal informationssignaler, funktionsbegäran, funktionsobjekt och fysiska in- eller utgångar. Skapa nytt projekt 1. Starta BICT. Välj att skapa ett nytt BICprojekt. Du kan här också välja att öppna ett befintligt projekt. Befintliga projekt kan också öppnas via menyval i BICT. 2. Välj fordonstyp för projektet. 3. Välj produktionsperiod för projektet. Det är viktigt att välja rätt produktionsperiod för att undvika valideringsproblem när BIC-programmet ska skrivas till styrenheten. Scania CV AB (30)

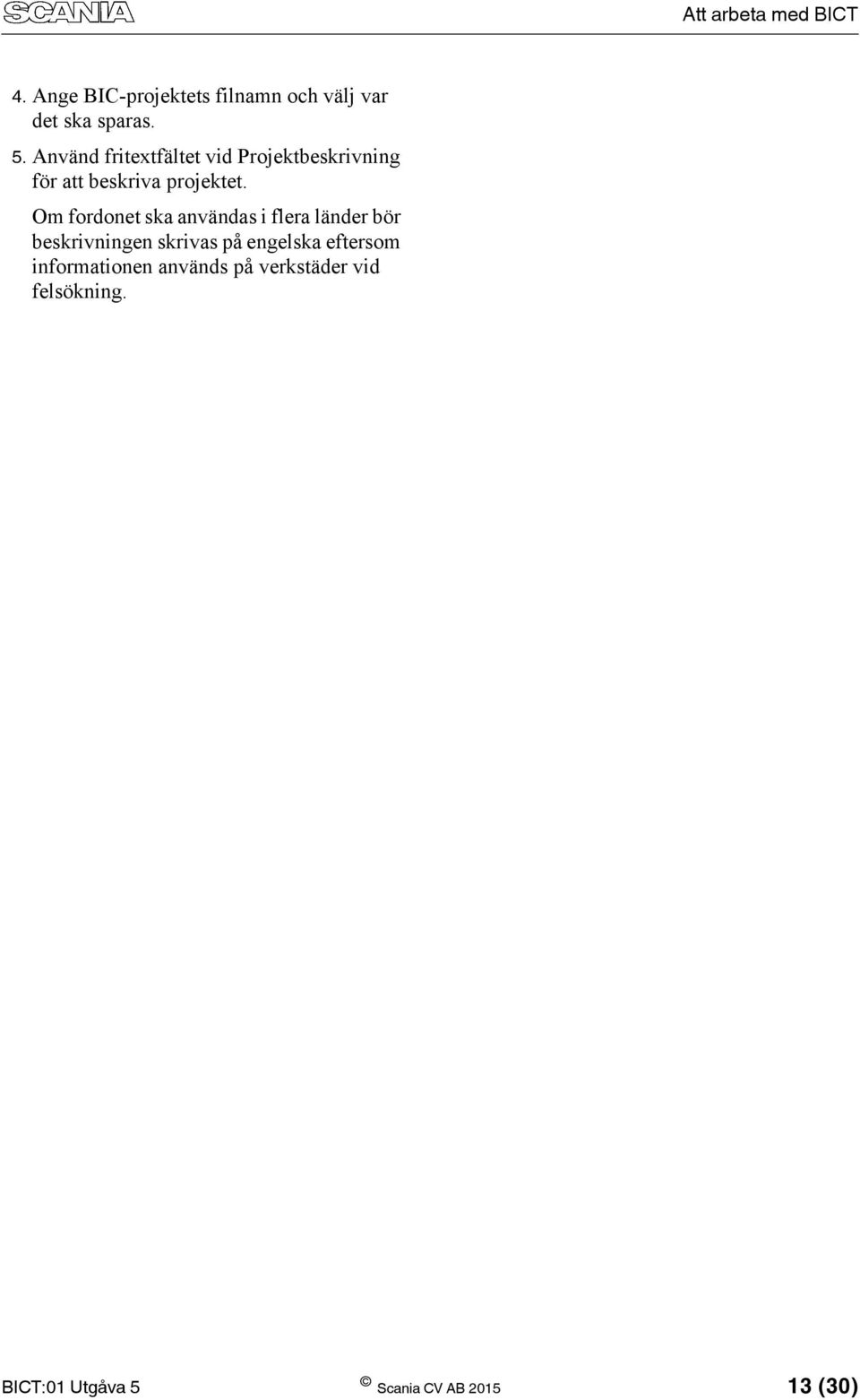

13 4. Ange BIC-projektets filnamn och välj var det ska sparas. 5. Använd fritextfältet vid Projektbeskrivning för att beskriva projektet. Om fordonet ska användas i flera länder bör beskrivningen skrivas på engelska eftersom informationen används på verkstäder vid felsökning. Scania CV AB (30)

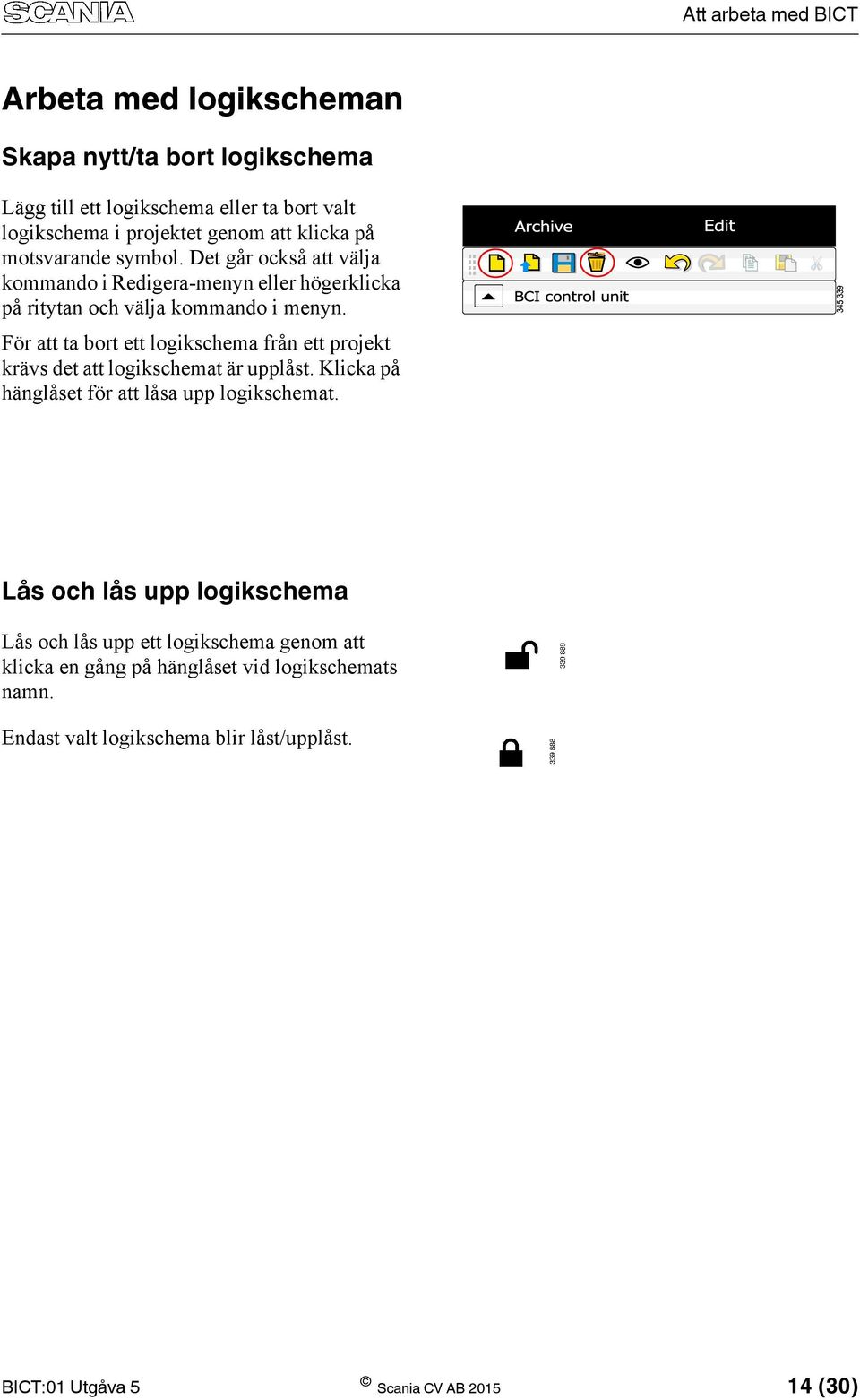

14 Arbeta med logikscheman Skapa nytt/ta bort logikschema Lägg till ett logikschema eller ta bort valt logikschema i projektet genom att klicka på motsvarande symbol. Det går också att välja kommando i Redigera-menyn eller högerklicka på ritytan och välja kommando i menyn. För att ta bort ett logikschema från ett projekt krävs det att logikschemat är upplåst. Klicka på hänglåset för att låsa upp logikschemat. Lås och lås upp logikschema Lås och lås upp ett logikschema genom att klicka en gång på hänglåset vid logikschemats namn. Endast valt logikschema blir låst/upplåst. Scania CV AB (30)

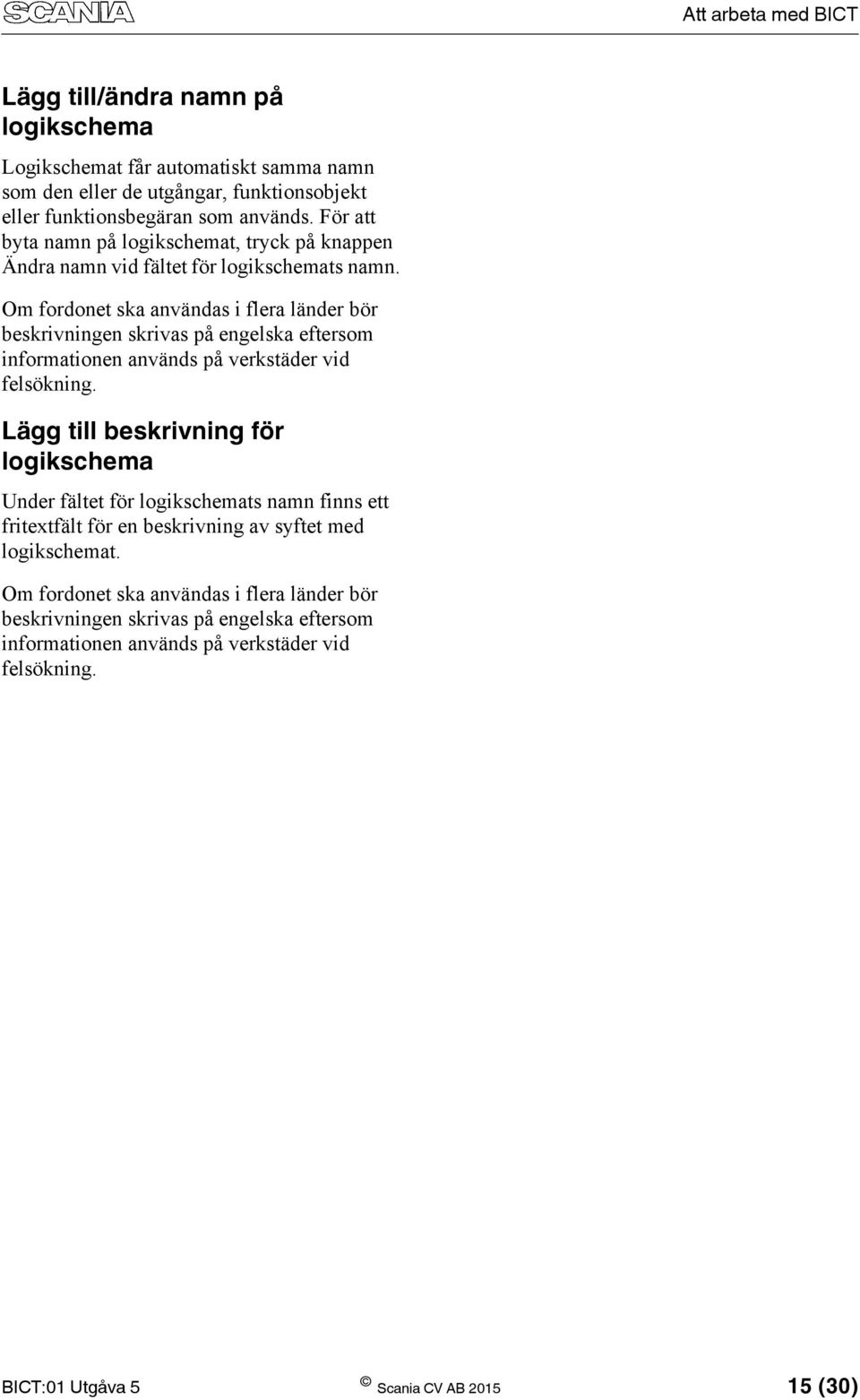

15 Lägg till/ändra namn på logikschema Logikschemat får automatiskt samma namn som den eller de utgångar, funktionsobjekt eller funktionsbegäran som används. För att byta namn på logikschemat, tryck på knappen Ändra namn vid fältet för logikschemats namn. Om fordonet ska användas i flera länder bör beskrivningen skrivas på engelska eftersom informationen används på verkstäder vid felsökning. Lägg till beskrivning för logikschema Under fältet för logikschemats namn finns ett fritextfält för en beskrivning av syftet med logikschemat. Om fordonet ska användas i flera länder bör beskrivningen skrivas på engelska eftersom informationen används på verkstäder vid felsökning. Scania CV AB (30)

16 Lägg till objekt Lägg till önskade signaler, operatorer och eventuella funktionsobjekt genom att dubbelklicka på dem eller dra in dem till ritytan. För exempel på hur ett logikschema med olika objekt kan se ut, se Bilaga. Ta bort objekt Ta bort enstaka eller alla objekt i valt logikschema via menyval under menyn Redigera eller i menyn som tas fram genom att högerklicka på ritytan. Det går också att ta bort ett eller flera objekt genom att markera objektet/objekten och trycka på Delete-knappen. Scania CV AB (30)

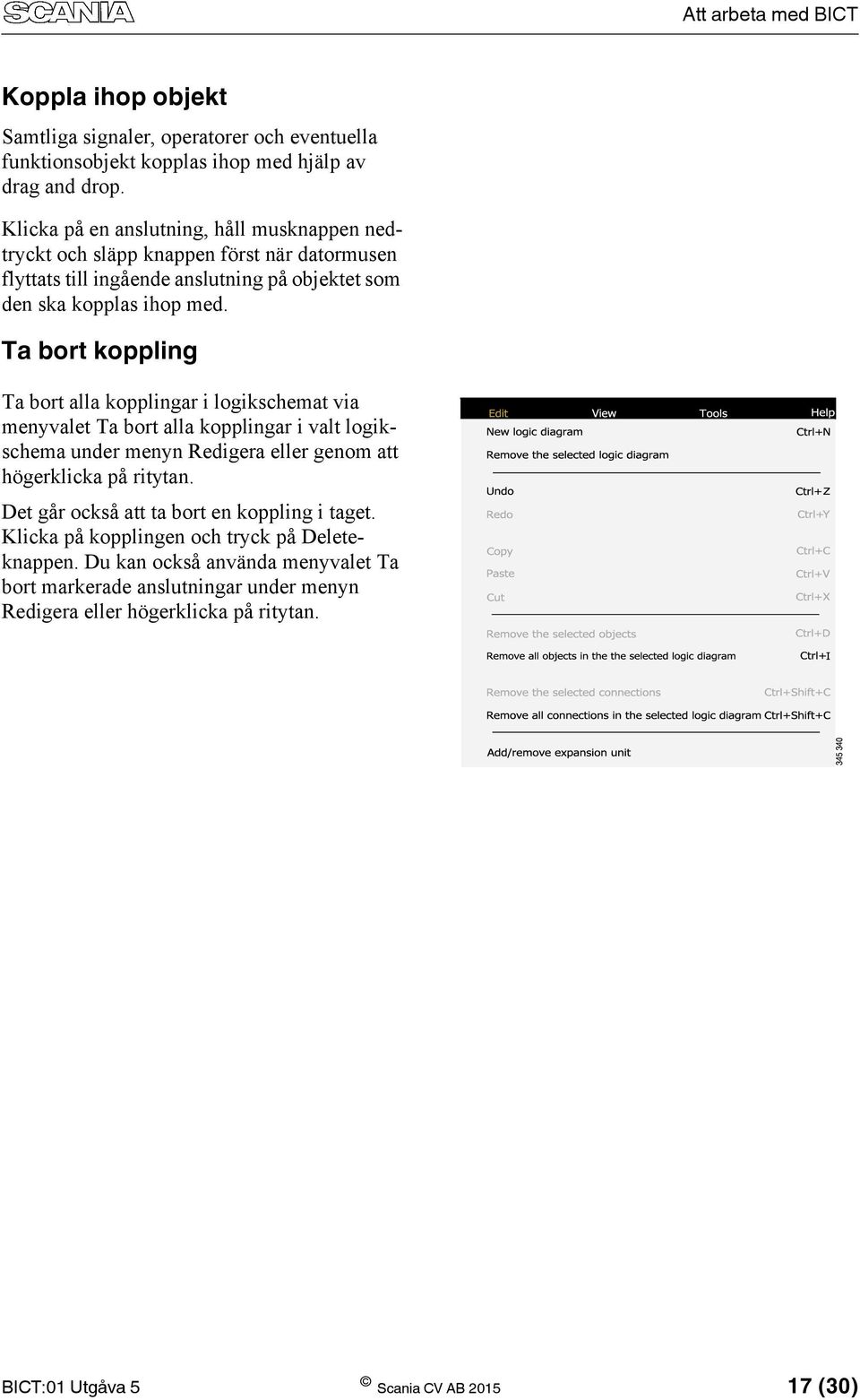

17 Koppla ihop objekt Samtliga signaler, operatorer och eventuella funktionsobjekt kopplas ihop med hjälp av drag and drop. Klicka på en anslutning, håll musknappen nedtryckt och släpp knappen först när datormusen flyttats till ingående anslutning på objektet som den ska kopplas ihop med. Ta bort koppling Ta bort alla kopplingar i logikschemat via menyvalet Ta bort alla kopplingar i valt logikschema under menyn Redigera eller genom att högerklicka på ritytan. Det går också att ta bort en koppling i taget. Klicka på kopplingen och tryck på Deleteknappen. Du kan också använda menyvalet Ta bort markerade anslutningar under menyn Redigera eller högerklicka på ritytan. Scania CV AB (30)

18 Lägg till alias på fysiska in- och utgångar De fysiska in- och utgångarna har en förinställd benämning, t.ex. C259 stift 1, Hög. För att förtydliga vilken in- respektive utgång det rör sig om är det möjligt att lägga till alias, t.ex. Strömställare för att aktivera kraftuttag, EG1. Dubbelklicka eller dra in en in- eller utgång på ritytan. Högerklicka och välj Lägg till/ändra alias och skriv in önskat alias. Ta bort ett redan angivet alias genom att högerklicka och välja Ta bort alias. In- eller utgången får då tillbaka den förinställda benämningen. Det går också att lägga till, ändra eller ta bort alias genom att högerklicka på in- eller utgången direkt i signallistan. Tips! Välj ett beskrivande alias. Detta underlättar vid eventuella felsökningar. Det gör också anslutningslistan mer lättförståelig vid utskrift. Om fordonet ska användas i flera länder bör alias skrivas på engelska eftersom informationen används på verkstäder vid felsökning. Scania CV AB (30)

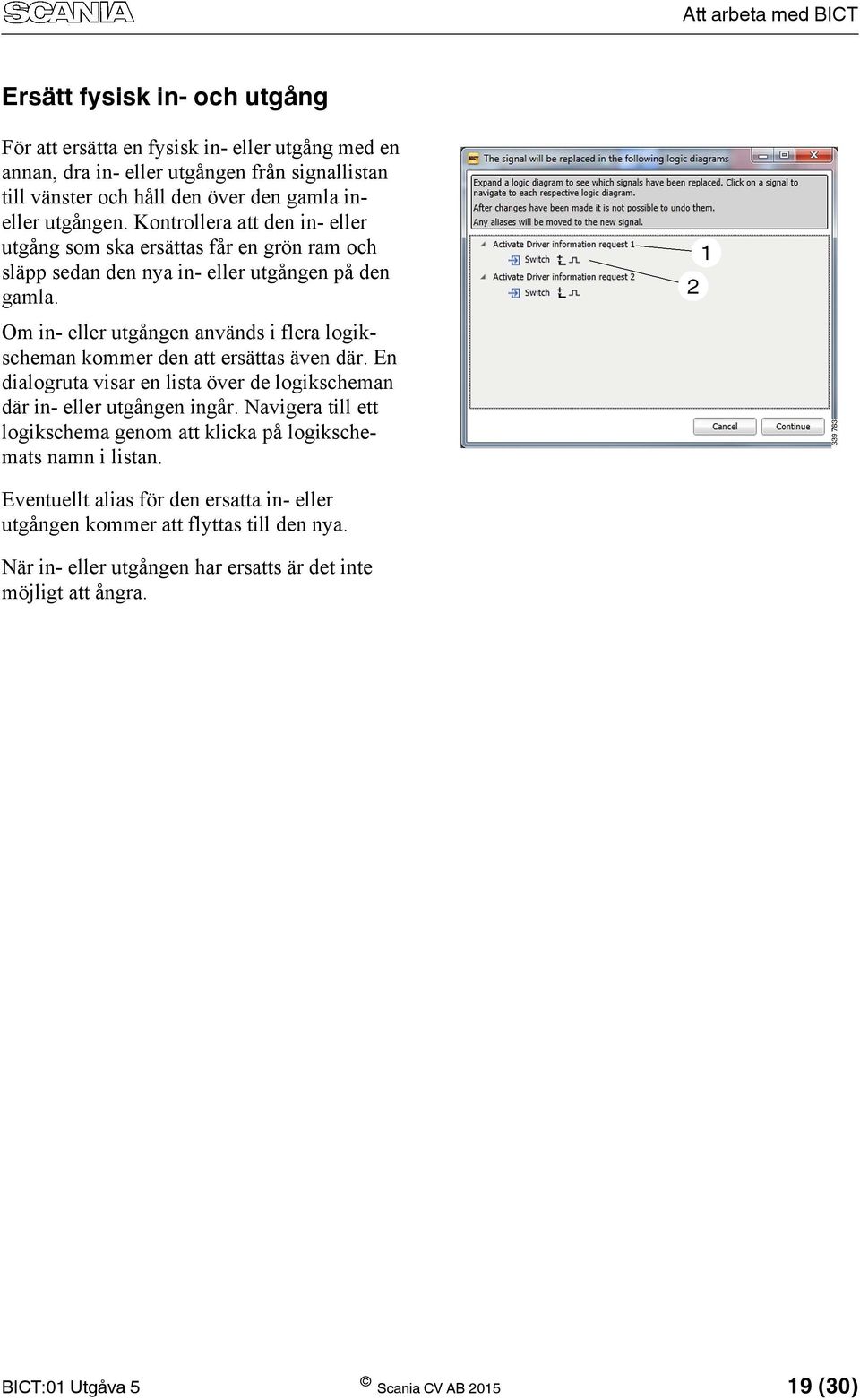

19 Ersätt fysisk in- och utgång För att ersätta en fysisk in- eller utgång med en annan, dra in- eller utgången från signallistan till vänster och håll den över den gamla ineller utgången. Kontrollera att den in- eller utgång som ska ersättas får en grön ram och släpp sedan den nya in- eller utgången på den gamla. Om in- eller utgången används i flera logikscheman kommer den att ersättas även där. En dialogruta visar en lista över de logikscheman där in- eller utgången ingår. Navigera till ett logikschema genom att klicka på logikschemats namn i listan. Eventuellt alias för den ersatta in- eller utgången kommer att flyttas till den nya. När in- eller utgången har ersatts är det inte möjligt att ångra. Scania CV AB (30)

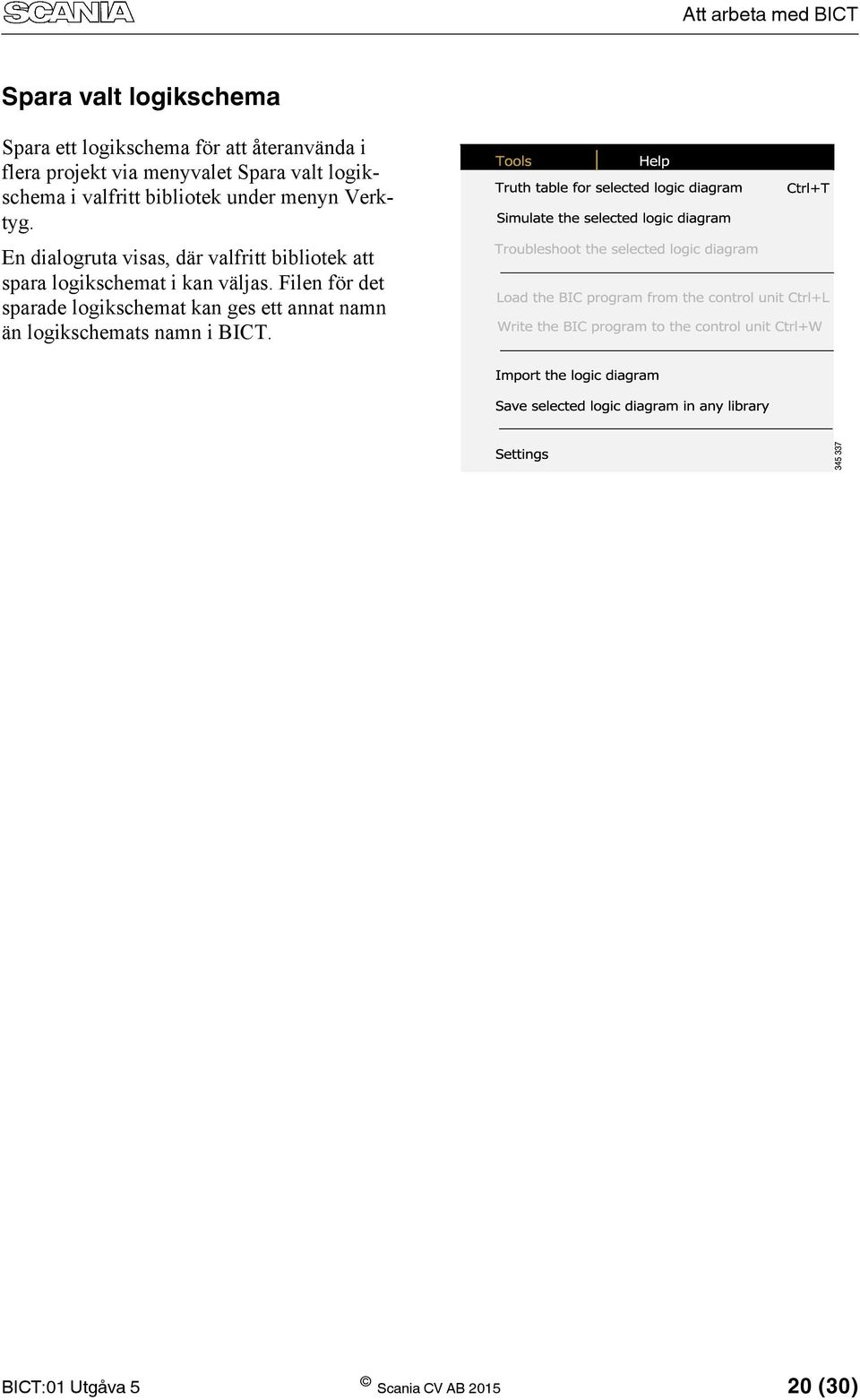

20 Spara valt logikschema Spara ett logikschema för att återanvända i flera projekt via menyvalet Spara valt logikschema i valfritt bibliotek under menyn Verktyg. En dialogruta visas, där valfritt bibliotek att spara logikschemat i kan väljas. Filen för det sparade logikschemat kan ges ett annat namn än logikschemats namn i BICT. Scania CV AB (30)

21 Simulera logikschema Starta simulering av logikschema via menyvalet Simulera valt logikschema under menyn Verktyg. Observera att analoga signaler inte går att simulera. Simuleringen kan utföras på 2 sätt: 2. Ange ett värde (1, 0 eller?) i rullgardinslistan för önskade signaler. Tryck på playknappen för att räkna fram möjliga scenarier utifrån de förutsättningar som angetts. Tips! För att se alla scenarion som innebär aktivering: välj ett värde på utsignalen som innebär aktivering och sätt insignalerna/informationssignalerna till?. 1. Tryck på insignaler eller informationssignaler för att simulera om signalen/signalerna aktiveras. Scania CV AB (30)

22 Navigera mellan logikscheman Det finns 2 sätt att navigera mellan olika logikscheman. 1. Navigera mellan olika logikscheman i ett projekt genom att använda rullgardinslistan. 2. Navigera mellan olika logikscheman genom att högerklicka på en signal som används i flera logikscheman och välja Används i logikscheman. Scania CV AB (30)

23 Öppna och redigera befintligt BIC-projekt Det är möjligt att öppna ett befintligt BIC--projekt och lägga till och ta bort logikscheman eller importera befintliga projekt och logikscheman. Välj menyvalet Öppna projekt under menyn Arkiv eller klicka på ikonen för Öppna projekt. För att redigera ett sedan tidigare skapat logikschema krävs det att logikschemat är upplåst. Lås upp genom att klicka på hänglåset som finns bredvid logikschemats namn. Scania CV AB (30)

24 Importera logikschema Importera ett logikschema genom att dubbelklicka på det under fliken Bibliotek. I fliken bibliotek går det att navigera mellan olika bibliotek. Det går också att importera ett logikschema via menyvalet Importera ett logikschema under menyn Verktyg. För att ett logikschema ska kunna importeras till ett projekt måste det vara kompatibelt med projektets fordonstyp. Logikschemat måste också finnas sparat i ett bibliotek. Om ett importerat logikschema innehåller en fysisk in- eller utgång som inte finns med i projektet kommer in- eller utgången att ersättas av en platshållare. Platshållaren måste sedan ersättas av en in- eller utgång som finns med i projektet. Importera projekt Importera alla logikscheman från ett projekt till det som är öppet i BICT via menyvalet Importera projekt under menyn Arkiv. Scania CV AB (30)

25 Lägg till/ta bort expansionsenheter Expansionsenheten används för att öka antalet tillgängliga in- och utgångar för BWE-systemet. För att lägga till expansionsenheter till projektet, välj Lägg till/ta bort expansionsenheter under meny Redigera. Välj önskat expansionsenhetsutförande för respektive expansionsenhet och tryck på OK. En ny expansionsenhet mappas upp mot projektet och blir synlig i signallistan. Programmeringen av expansionsenheten fungerar på samma sätt som programmeringen av BCI-styrenheten. För bussar finns en busspecifik expansionsenhet. Den busspecifika expansionsenheten har något färre tillgängliga fysiska in- och utgångar jämfört med de generiska expansionsenheterna. Övriga expansionsenheter är generiska och kan användas både för buss och lastbil. Det kan finnas expansionsenhetsutföranden som inte är tillgängliga för det aktuella fordonets konfiguration. Dessa utföranden kommer inte att kunna väljas. För att få tillgång till dessa utföranden kan en ombyggnation göras via tjänsten Conversion. Scania CV AB (30)

26 Felsökning av logikschema För att kunna felsöka valt logikschema krävs det att SDP3 är uppkopplat mot fordonet. Kommunikation upprättas automatiskt mellan SDP3 och BICT när BICT startas från SDP3. BICT startas via olika guider i SDP3. Guider för felsökning finns under fliken Kontroll. Guider för editering och byte av BIC-program finns under fliken Kalibrering. Scania CV AB (30)

27 Skriv BIC-program från fil till styrenhet För att kunna skriva BIC-program från fil till styrenheten krävs det att BICT är uppkopplat mot fordonet via SDP3. Gör detta genom att starta BICT från SDP3 efter uppkoppling. För att BIC-programmet ska kunna skrivas från fil till styrenheten måste projektet vara validerat. Kontrollera att alla logikscheman är korrekta under fliken Validera. Om det finns fel i något logikschema syns det i fliken Validering. Genom att klicka på fel-länken navigerar BICT till det objekt och logikschema som innehåller felet. Operators Search Validate Library ActivateWorkLight C259 pin 3, High The object has open connections. AND The object has open connections. Lagring av BIC-program Genom programmering av styrenheten skickas BIC-programmet även till Scania. Andra användare med rätt behörighet och tillgång till fordonets chassinummer kommer att kunna ta del av informationen. Om internetuppkoppling saknas kommer BICprogrammet att sparas lokalt. När internet-uppkoppling åter finns skickas informationen till Scania. Scania CV AB (30)

28 Bilaga Bilaga Exempel på logikschema Exemplet visar hur brytkontakterna 1 och 2 kan kopplas in på C259-1 och C259-2 för att styra utgången C259-11, samt skicka ett meddelande till ICL. I exemplet ska fordonet ha växellådan i neutralläge och fordonets hastighet ska vara under 5 km/h. För detta används informationssignalerna Växellåda i neutralläge och Fordonshastighet över 5 km/h. För att få ett villkor med fordonshastighet under 5 km/h används informationssignalen Fordonshastighet över 5 km/h tillsammans med operatorn Inte. Operatorn inverterar informationssignalen så att tolkningen av signalen Fordonshastighet över 5 km/h blir sann om ingående anslutning är falsk. När samtliga villkor till operatorn Och är uppfyllda kommer en signal att aktivera utgången på C samtidigt som ett meddelande visas i ICL. Scania CV AB (30)

29 Bilaga Exempel på logikschema för lastbil Exemplet visar ett logikschema för att aktivera kraftuttag EG1. När kraftuttaget är inkopplat kommer motorvarvtalsstyrningen att aktiveras och aktivering av Driver information request 1 skickas till kombinationsinstrumentet. I exemplet används digitala ingångar C259-1, Hög och C259-2, Låg. Dessa har fått nya alias. Ingångarna har kopplats ihop med ett funktionsobjekt för kraftuttag, EG1 med kvittens. Till det har utsignalen C kopplats och även den fått ett nytt alias. Signalen för att kraftuttaget är inkopplat kopplas mot kombinationsinstrumentet och motorvarvtalsstyrning. Scania CV AB (30)

30 Bilaga Exempel på logikschema för buss Exemplet visar ett logikschema över funktionerna indikering om öppen lucka och förhindra motorstart med nyckel om motorrumsluckan är öppen. I exemplet används 3 ingångar: en för givaren till motorrumsluckan, en för givaren till höger sidolucka och en för givaren till vänster sidolucka. När ingången för motorrumsluckan ger signalen öppen (= aktiv hög) kommer motorstart med nyckel att förhindras. Samtidigt visas ett meddelande om öppen lucka i ICL. När ingången för höger respektive vänster sidolucka ger signalen öppen (= aktiv hög) visas ett meddelande om öppen lucka i ICL. Scania CV AB (30)
