HELIOMOTION MONTERINGSANVISNING PV-650

Transkript

1 HELIOMOTION MONTERINGSANVISNING PV-650

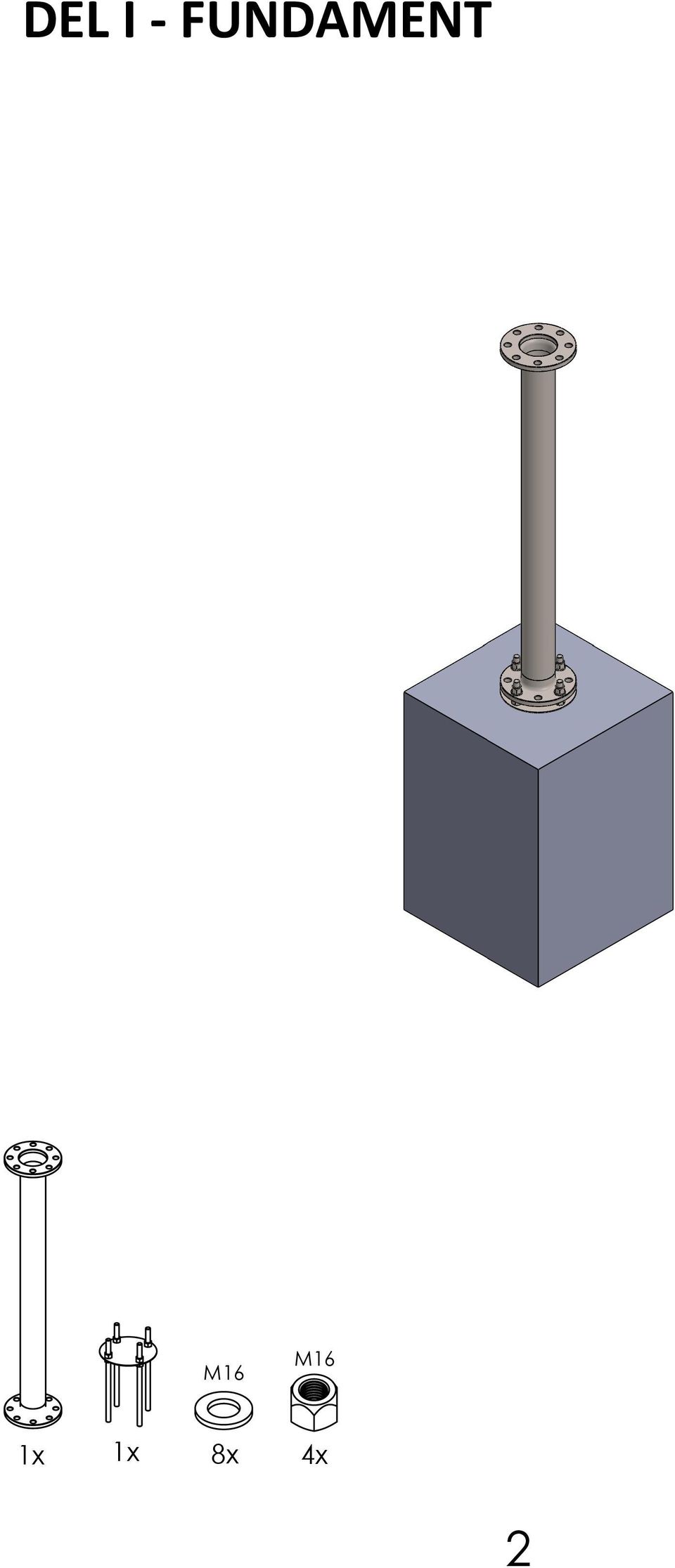

2 DEL I - FUNDAMENT M16 M16 8x 2

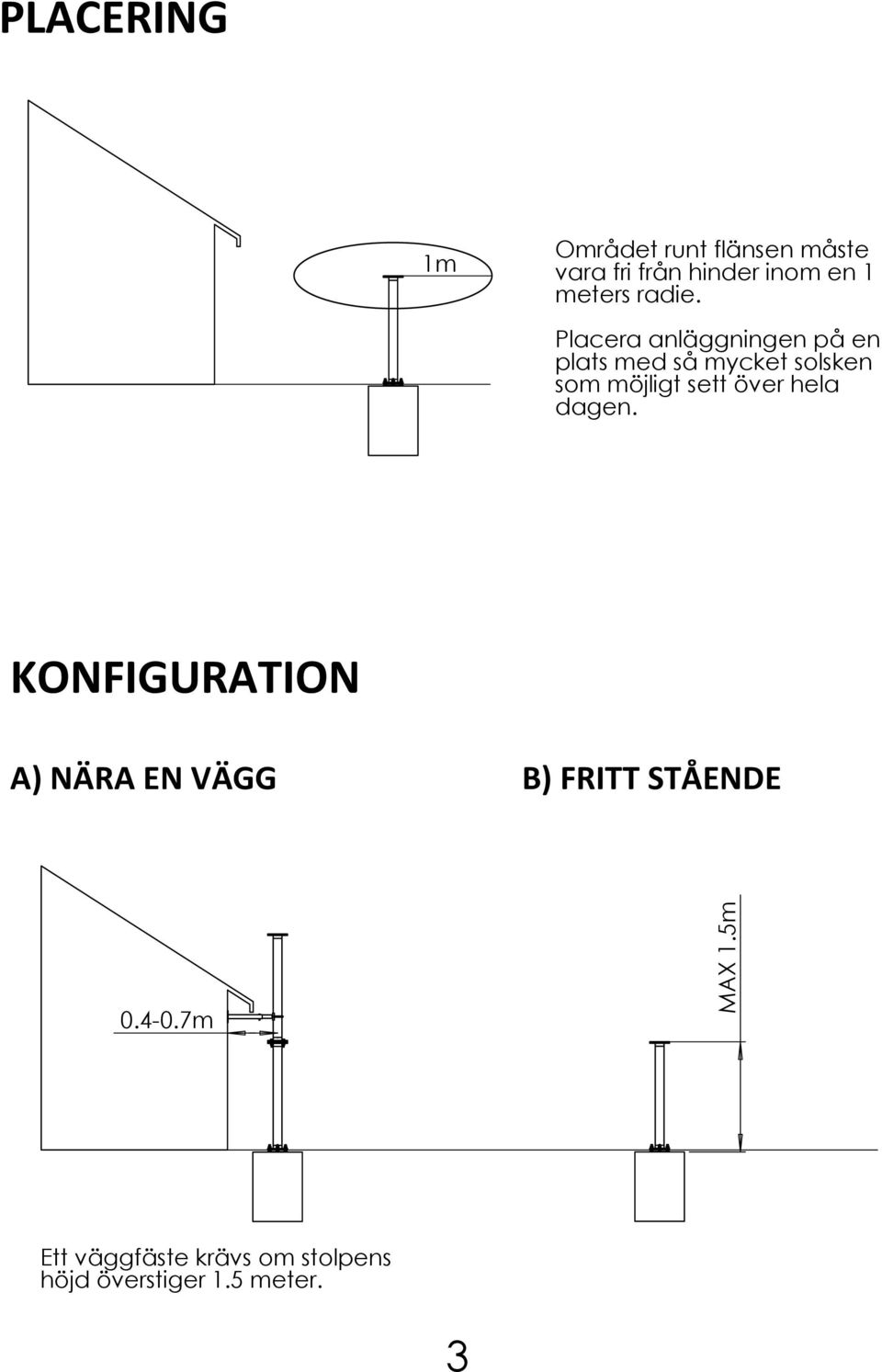

3 PLACERING 1m Området runt flänsen måste vara fri från hinder inom en 1 meters radie. Placera anläggningen på en plats med så mycket solsken som möjligt sett över hela dagen. KONFIGURATION A) NÄRA EN VÄGG B) FRITT STÅENDE m MAX 1.5m Ett väggfäste krävs om stolpens höjd överstiger 1.5 meter. 3

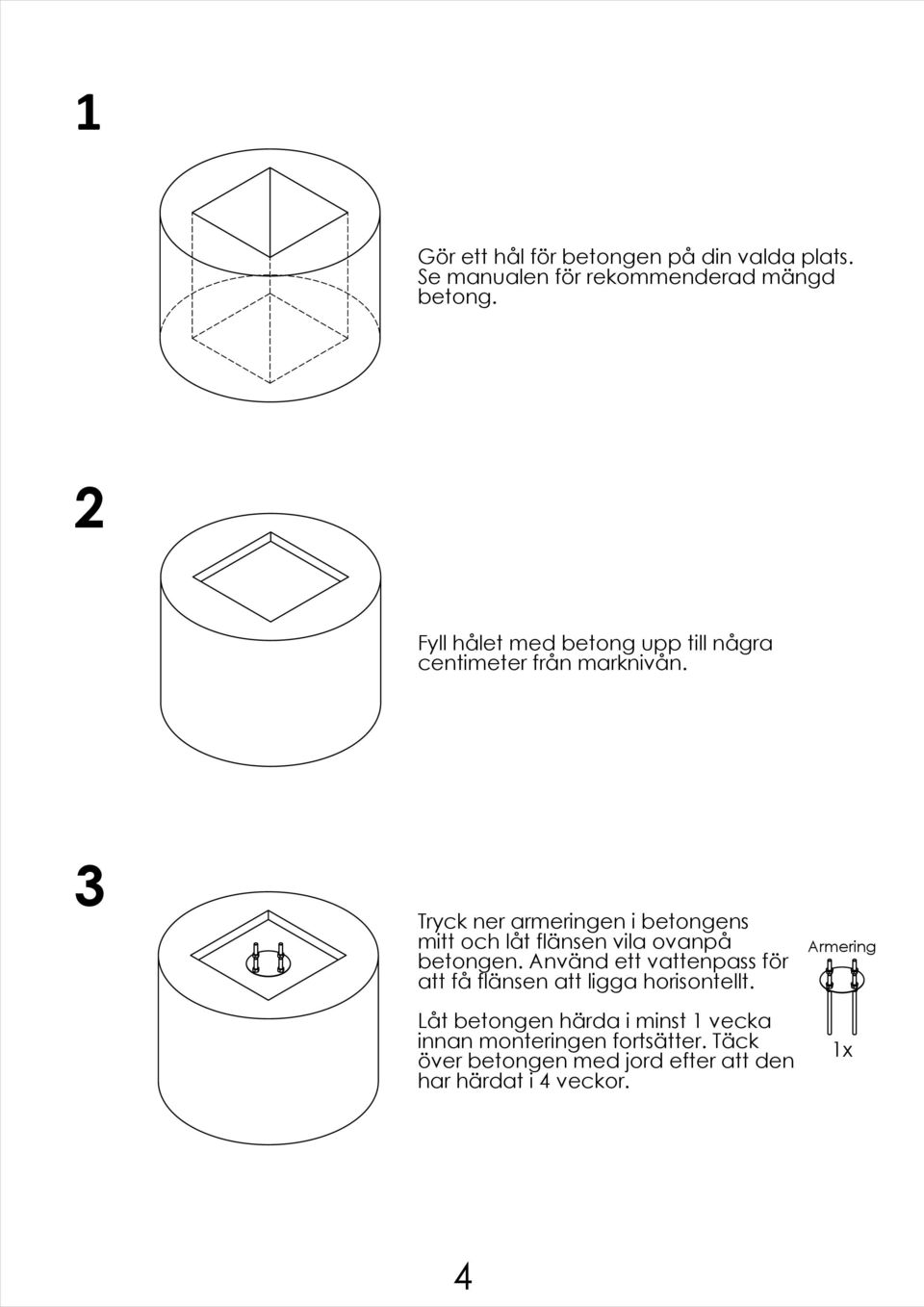

4 1 Gör ett hål för betongen på din valda plats. Se manualen för rekommenderad mängd betong. 2 Fyll hålet med betong upp till några centimeter från marknivån. 3 Tryck ner armeringen i betongens mitt och låt flänsen vila ovanpå betongen. Använd ett vattenpass för att få flänsen att ligga horisontellt. Låt betongen härda i minst 1 vecka innan monteringen fortsätter. Täck över betongen med jord efter att den har härdat i 4 veckor. Armering 4

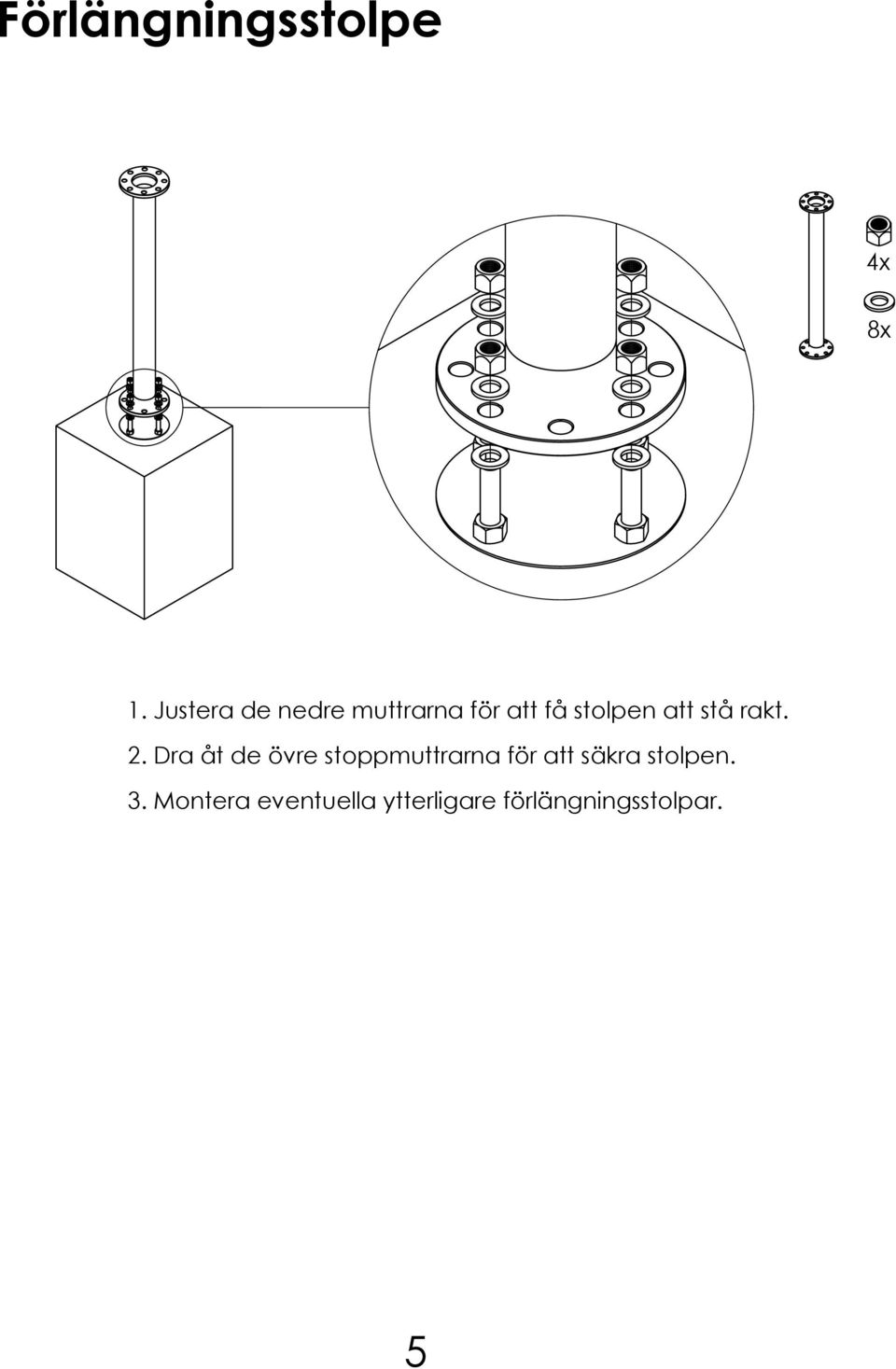

5 Förlängningsstolpe 8x 1. Justera de nedre muttrarna för att få stolpen att stå rakt. 2. Dra åt de övre stoppmuttrarna för att säkra stolpen. 3. Montera eventuella ytterligare förlängningsstolpar. 5

6 Väggfäste Fäst väggfästet i stolpen, så högt upp som väggen tillåter. 2. Justera längden på väggfästet så att det ligger emot väggen och skruva sedan fast det. Om väggen är tunn förstärk den först genom att fästa en planka horisontellt på väggens inner eller yttersida. 3. Borra två 8mm hål genom de rektangulära teleskoprören. Fäst en bult genom hålen för att säkra väggstödet. 3 6

7 DEL II - SOLFÖLJARE M10x120 M16x70 M16 M16 8x 7

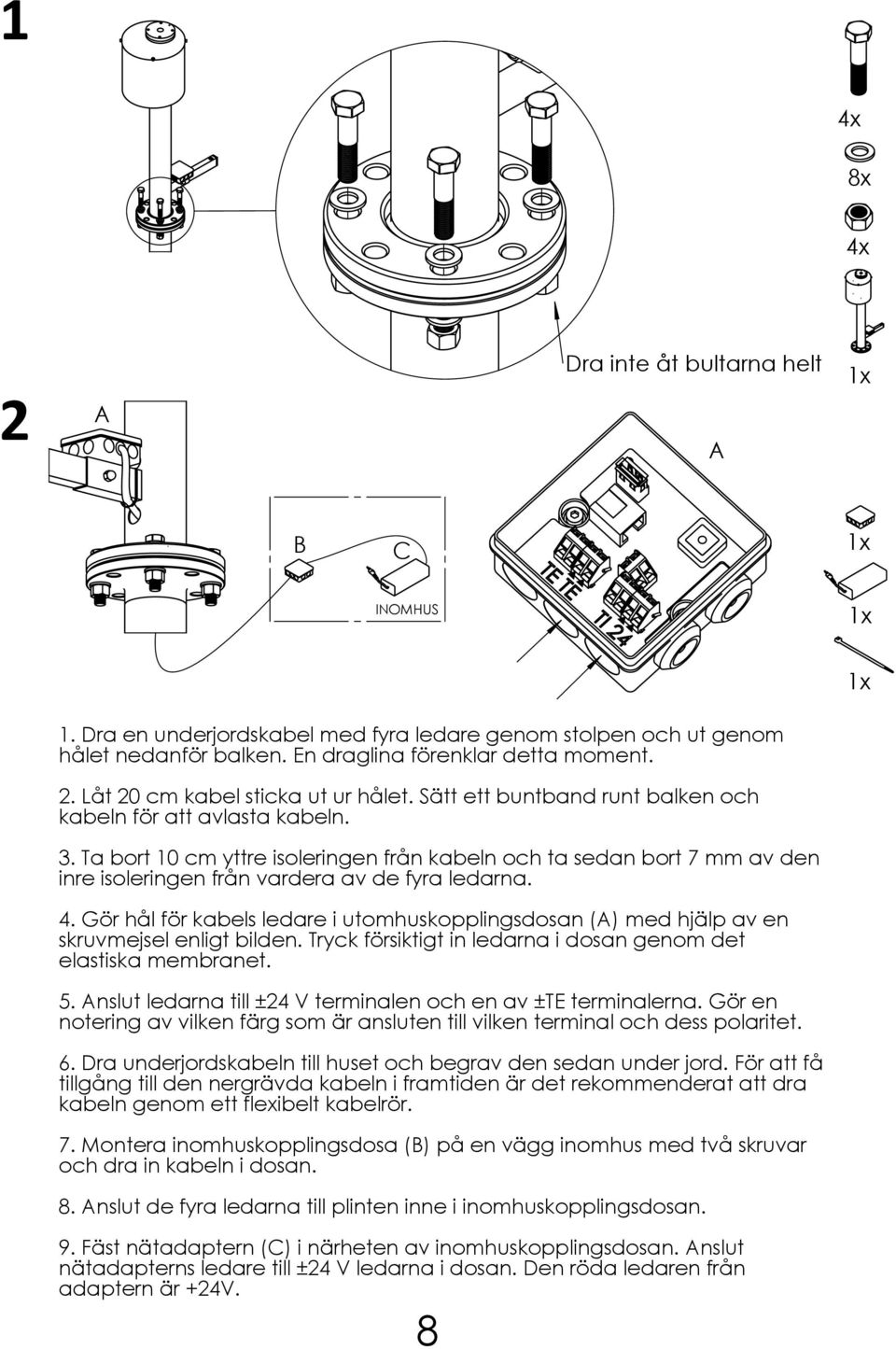

8 1 8x 2 A Dra inte åt bultarna helt A B C INOMHUS 1. Dra en underjordskabel med fyra ledare genom stolpen och ut genom hålet nedanför balken. En draglina förenklar detta moment. 2. Låt 20 cm kabel sticka ut ur hålet. Sätt ett buntband runt balken och kabeln för att avlasta kabeln. 3. Ta bort 10 cm yttre isoleringen från kabeln och ta sedan bort 7 mm av den inre isoleringen från vardera av de fyra ledarna. 4. Gör hål för kabels ledare i utomhuskopplingsdosan (A) med hjälp av en skruvmejsel enligt bilden. Tryck försiktigt in ledarna i dosan genom det elastiska membranet. 5. Anslut ledarna till ±24 V terminalen och en av ±TE terminalerna. Gör en notering av vilken färg som är ansluten till vilken terminal och dess polaritet. 6. Dra underjordskabeln till huset och begrav den sedan under jord. För att få tillgång till den nergrävda kabeln i framtiden är det rekommenderat att dra kabeln genom ett flexibelt kabelrör. 7. Montera inomhuskopplingsdosa (B) på en vägg inomhus med två skruvar och dra in kabeln i dosan. 8. Anslut de fyra ledarna till plinten inne i inomhuskopplingsdosan. 9. Fäst nätadaptern (C) i närheten av inomhuskopplingsdosan. Anslut nätadapterns ledare till ±24 V ledarna i dosan. Den röda ledaren från adaptern är +24V. 8

9 3 F Solföljaren måste vändas mot geografisk söder på norra halvklotet eller geografisk norr på södra halvklotet. Anvisningar för detta följer här: Alternativ 1: 1. Sätt på solföljaren genom att ansluta nätadaptern. 2. Solföljaren rör sig till startposition, kalibrerar sig via GPS, och går sedan till solens beräknade läge. 3. Fäst en M10 bult tillfälligt i ett av hålen bredvid frammåtmarkören (F). 4. När solföljaren har nått solens beräknade läge, rotera solföljaren så att skuggan från bulten hamnar i linje med det bakomliggande hålet. Det här momentet kräver solljus. 5. Ta bort den tillfälliga bulten och drag ur nätadaptern. 6. Drag åt bultarna som håller solföljaren till stolpen. Alternativ 2: 1. Använd en mobil med en GPS kompenserad kompass. 2. Placera mobilen under balken och rikta mobilen till geografisk söder (eller norr) enligt kompassen. Se till att kompassen inte störs av att vara för nära något metallföremål. 3. Vrid solföljaren så att balkens kant ligger i linje med mobilens kant. 4. Drag åt bultarna som håller solföljaren till stolpen. 9

10 DEL III - PANEL M6 M6 8x 8x 8x 8x 10

11 1 8x 8x 2 1 8x 2 Plus 8x 1. Fäst PV kablarna till baksidan av ramen med hjälp av buntband och buntbandsankare. 2. Fäst pluskontakten från nedre panelen till övre panelens minuskontakt. Minus Lämna återstående två kontakter oanslutna.

12 DEL IV - GAFFEL M10 M10 M6 M6 M10 12

13 1 Rikta gaffeln enligt frammåtmarkören 2 13

14 Anslut PV kabeln till den återstående TE skruvterminalen i utomhuskopplingsdosan. 14

15 Nätbunden växelriktare D C A B P Panelerna och växelriktaren måste anslutas av en certifierad elektriker. Förarbetet kan emellertid göras av kund. Läs växelriktarens manual för ytterligare information om hur den ska installeras. 1. Montera växelriktaren (A) på en vägg, helst i ansiktshöjd nära ett vägguttag. 2. Drag en 2.5mm kabel in i inomhuskopplingsdosan (B). Anslut ledarna till PV skruvterminalerna i enlighet med dina anteckningar om ledarnas färger. Se till att kabeln når fram till växelriktaren och montera sedan ett par PV (MC4) kontakter i kabelns ända. Försegla ena paret av växelriktarens PV ingångar med de medföljande pluggarna. 3. Montera växelriktarens AC kontakt på nätkabeln (P) och koppla den till växelriktaren (A). Koppla inte in den i väggen. 4. Anslut nätadaptern (C) för att starta solföljaren. Kontakta en behörig elektriker och låt han/hon inspektera installationen och utföra de återstående uppgifterna. 5. Anslut PV kabeln (D) till solpanelerna. 6. Kontrollera att polariteten är korrekt i inomhuskopplingsdosan. Anslut växelriktaren till ett vägguttag. Anslut sedan PV kontakterna till växelriktaren. 7. Montera den svarta yttre DC lastbrytaren under växelriktaren för att ansluta PV panelerna. 8. Inspektera växelriktarens display och statuslampor för att se att systemet är i drift. 15

16 Solstation - Del 1 W S D E R C B P T Panelerna och växelriktaren måste anslutas av en certifierad elektriker. Förarbetet kan emellertid göras av kund. Läs solstationens manual för ytterligare information om hur den ska installeras och konfigureras. 1. Sätt upp PV brytaren (P) för solpanelerna på väggen. Se till att brytaren är frånslagen. Installera en 2.5mm² kabel från brytaren till inomhuskopplingsdosan (B) och anslut till skruvterminalen för PV panelerna enligt dina anteckningar om kabelfärgerna. 2. Anslut batterierna (T) till varandra för att få rätt spänning för solstationen. För att ansluta 12V batterier till en 24V solstation ska två batterier anslutas parallellt och två i serie, vilket ger 24V och dubbla kapaciteten. Var försiktig så att batterierna inte kortsluts. Använd en voltmätare för att bekräfta att batterierna är rätt kopplade. 3. Sätt upp batteribrytaren (R) på väggen och se till att den är avstängd. Anslut plusterminalen från 24V batterigruppen till brytaren med den röda 16mm² kabeln. 4. Montera solstationen (S) på en vägg, helst i ansiktshöjd. Skruva bort servicepanelen under stationen för att komma åt terminalerna. 5. Installera en 2.5mm² kabel från PV brytaren (P) till solstationens PV terminal. 6. Dra den svarta 16mm² kabeln från minusterminalen på batterigruppen till solstationens minusingång för batteri. Anslut den röda 16mm² kabeln från batteribrytaren till solstationens plusingång för batteri. 7. Anslut nätadaptern (C) för att starta solföljaren. 16
