QH-system. Proportionaldoserare modell Q-Dos. För enkel och exakt dosering av kylvätska. Funktion

Transkript

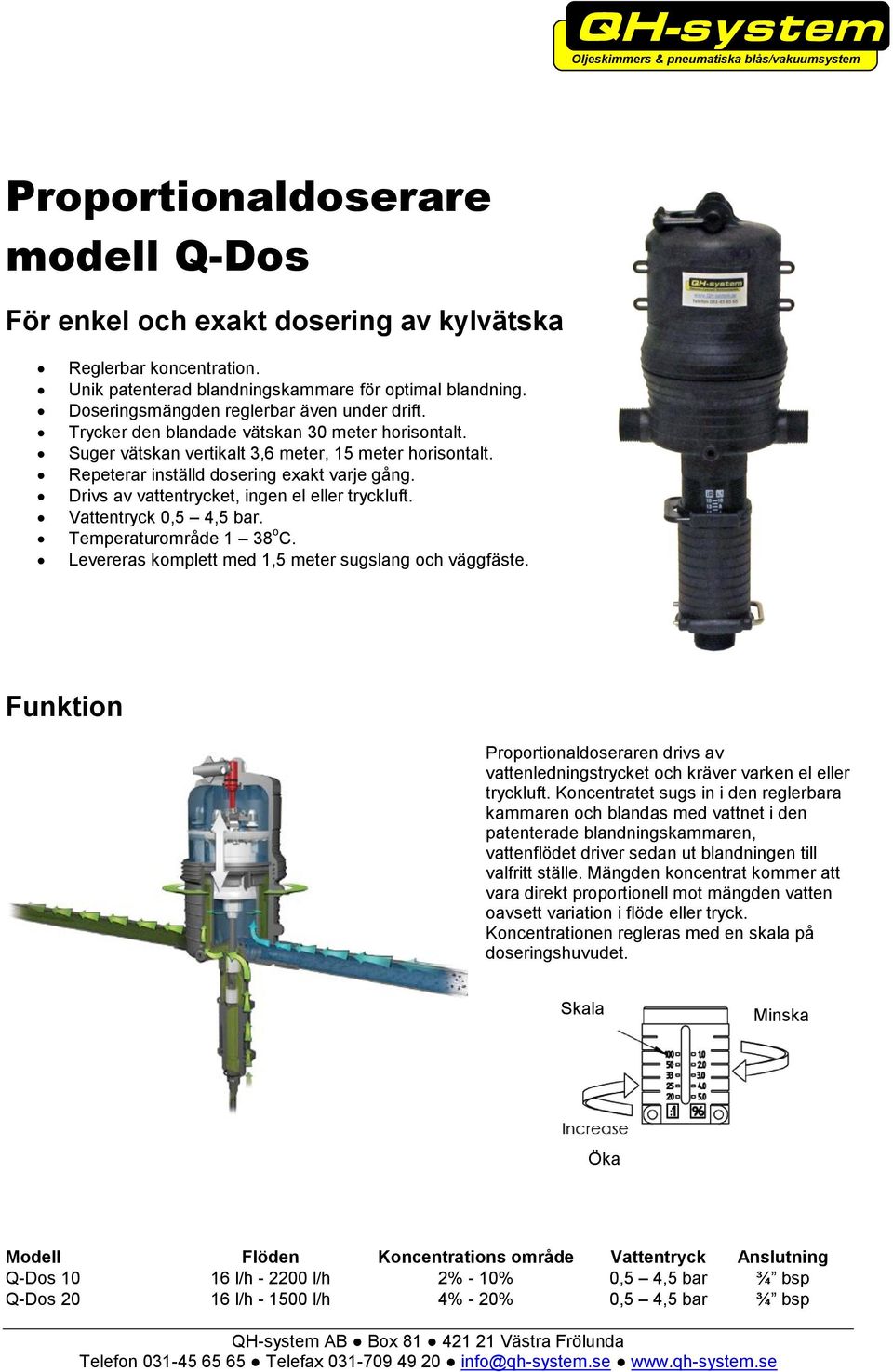

1 Oljeskimmers & pneumatiska blås/vakuumsystem Proportionaldoserare modell Q-Dos För enkel och exakt dosering av kylvätska Reglerbar koncentration. Unik patenterad blandningskammare för optimal blandning. Doseringsmängden reglerbar även under drift. Trycker den blandade vätskan 30 meter horisontalt. Suger vätskan vertikalt 3,6 meter, 15 meter horisontalt. Repeterar inställd dosering exakt varje gång. Drivs av vattentrycket, ingen el eller tryckluft. Vattentryck 0,5 4,5 bar. Temperaturområde 1 38 o C. Levereras komplett med 1,5 meter sugslang och väggfäste. Funktion Proportionaldoseraren drivs av vattenledningstrycket och kräver varken el eller tryckluft. Koncentratet sugs in i den reglerbara kammaren och blandas med vattnet i den patenterade blandningskammaren, vattenflödet driver sedan ut blandningen till valfritt ställe. Mängden koncentrat kommer att vara direkt proportionell mot mängden vatten oavsett variation i flöde eller tryck. Koncentrationen regleras med en skala på doseringshuvudet. Skala Minska Öka Modell Flöden Koncentrations område Vattentryck Anslutning Q-Dos l/h l/h 2% - 10% 0,5 4,5 bar ¾ bsp Q-Dos l/h l/h 4% - 20% 0,5 4,5 bar ¾ bsp

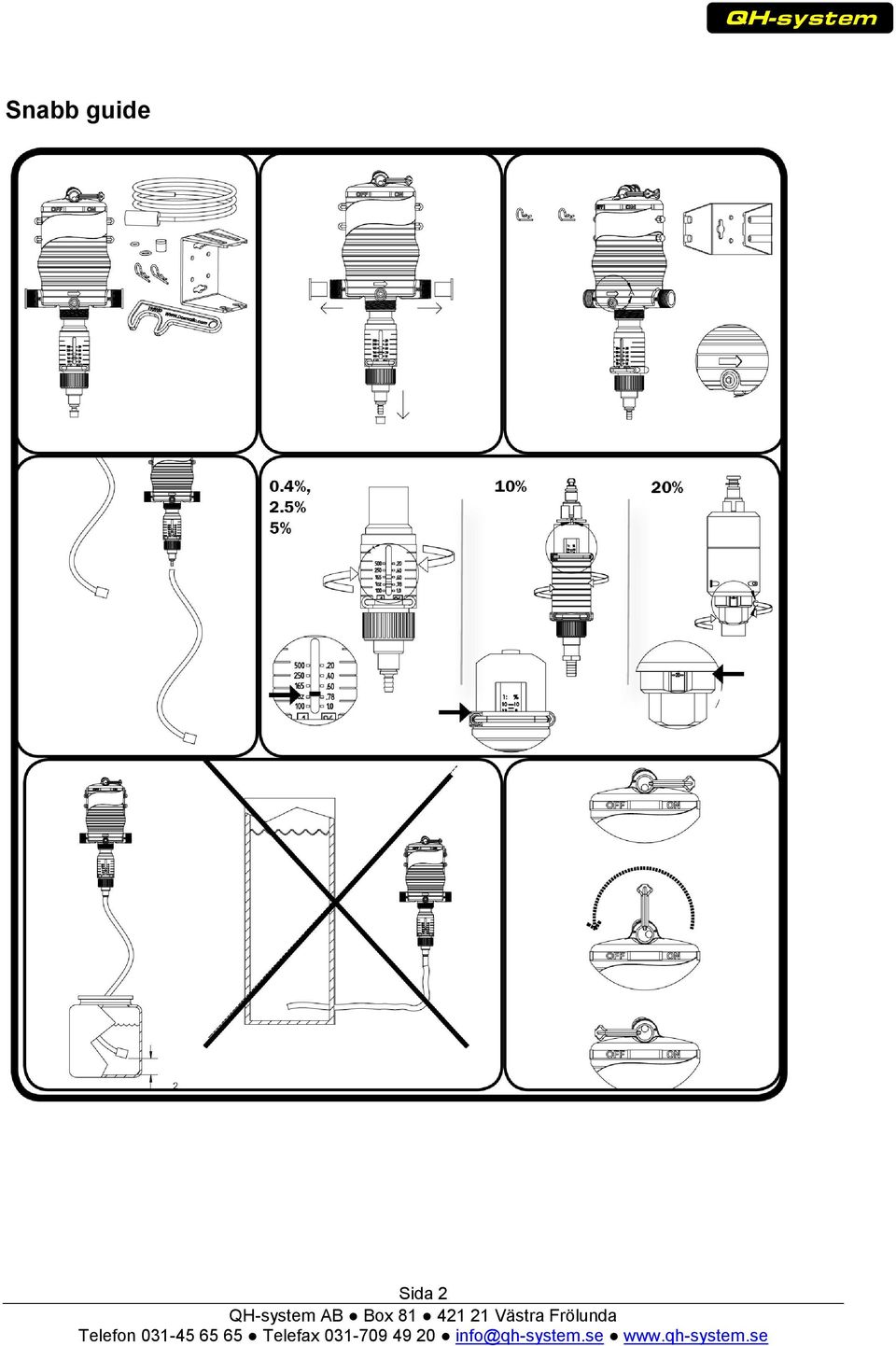

2 Snabb guide Sida 2

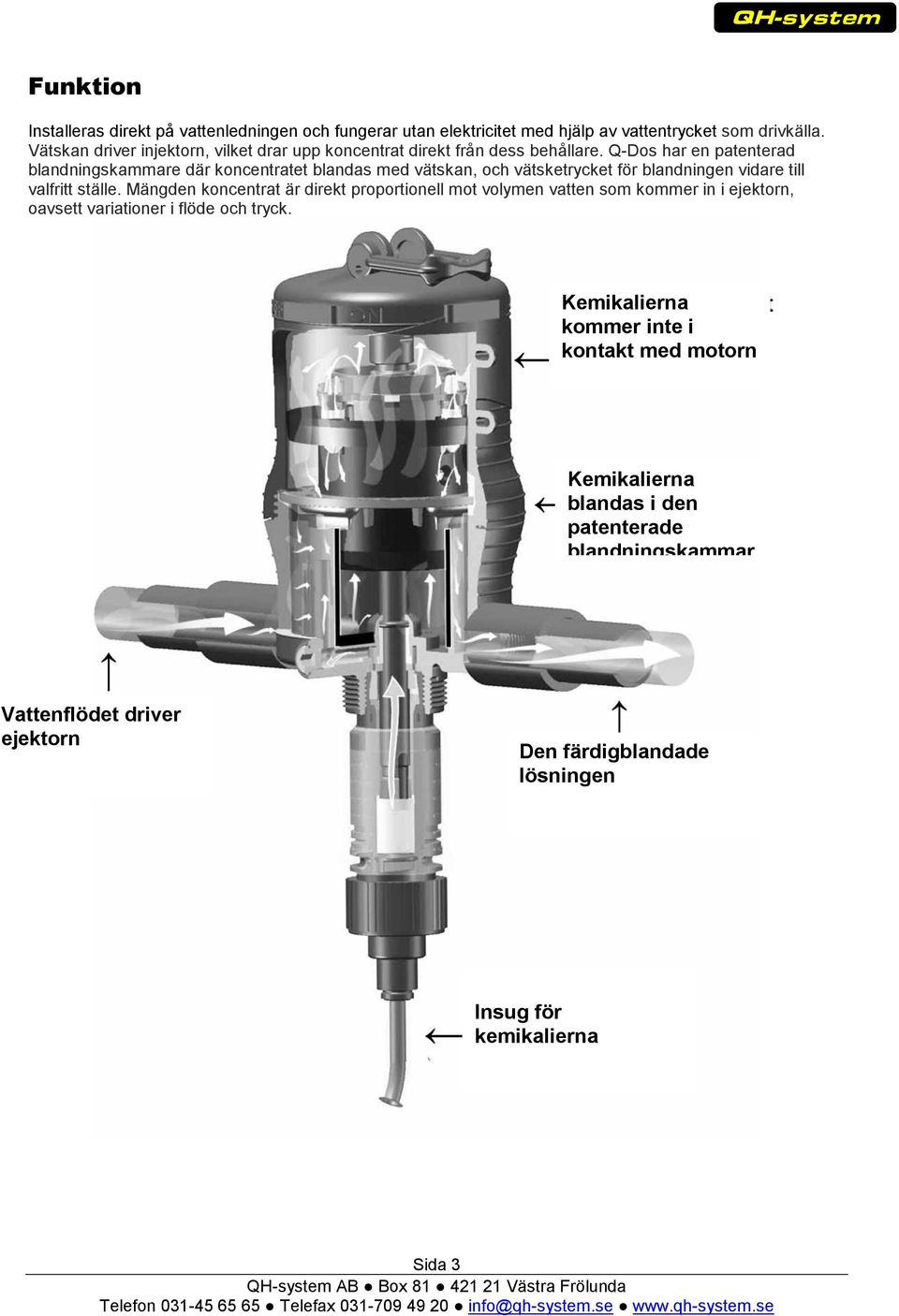

3 Funktion Installeras direkt på vattenledningen och fungerar utan elektricitet med hjälp av vattentrycket som drivkälla. Vätskan driver injektorn, vilket drar upp koncentrat direkt från dess behållare. Q-Dos har en patenterad blandningskammare där koncentratet blandas med vätskan, och vätsketrycket för blandningen vidare till valfritt ställe. Mängden koncentrat är direkt proportionell mot volymen vatten som kommer in i ejektorn, oavsett variationer i flöde och tryck. Kemikalierna kommer inte i kontakt med motorn Kemikalierna blandas i den patenterade blandningskammar en Vattenflödet driver ejektorn Den färdigblandade lösningen Insug för kemikalierna Sida 3

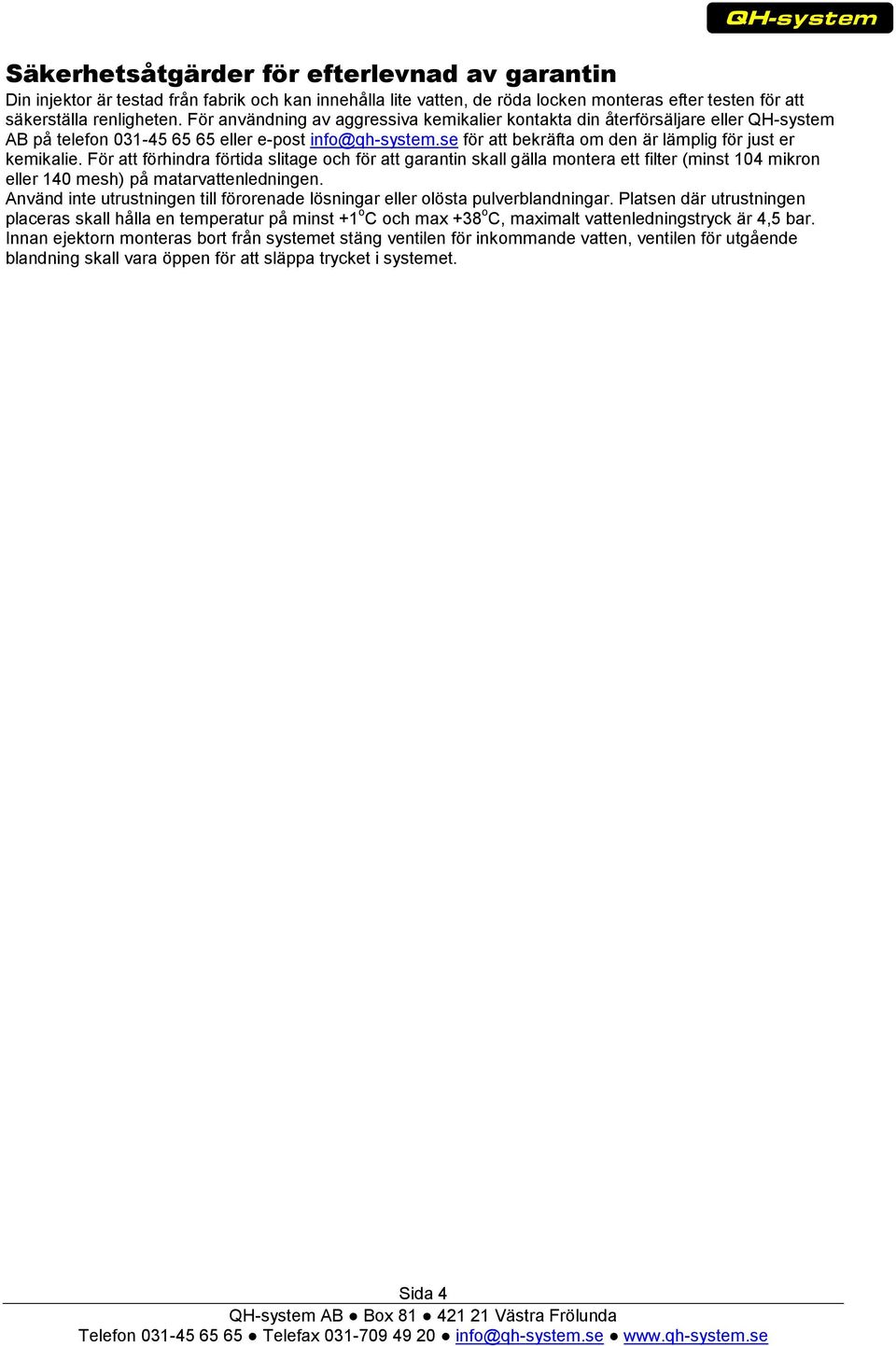

4 Säkerhetsåtgärder för efterlevnad av garantin Din injektor är testad från fabrik och kan innehålla lite vatten, de röda locken monteras efter testen för att säkerställa renligheten. För användning av aggressiva kemikalier kontakta din återförsäljare eller QH-system AB på telefon eller e-post för att bekräfta om den är lämplig för just er kemikalie. För att förhindra förtida slitage och för att garantin skall gälla montera ett filter (minst 104 mikron eller 140 mesh) på matarvattenledningen. Använd inte utrustningen till förorenade lösningar eller olösta pulverblandningar. Platsen där utrustningen placeras skall hålla en temperatur på minst +1 o C och max +38 o C, maximalt vattenledningstryck är 4,5 bar. Innan ejektorn monteras bort från systemet stäng ventilen för inkommande vatten, ventilen för utgående blandning skall vara öppen för att släppa trycket i systemet. Sida 4

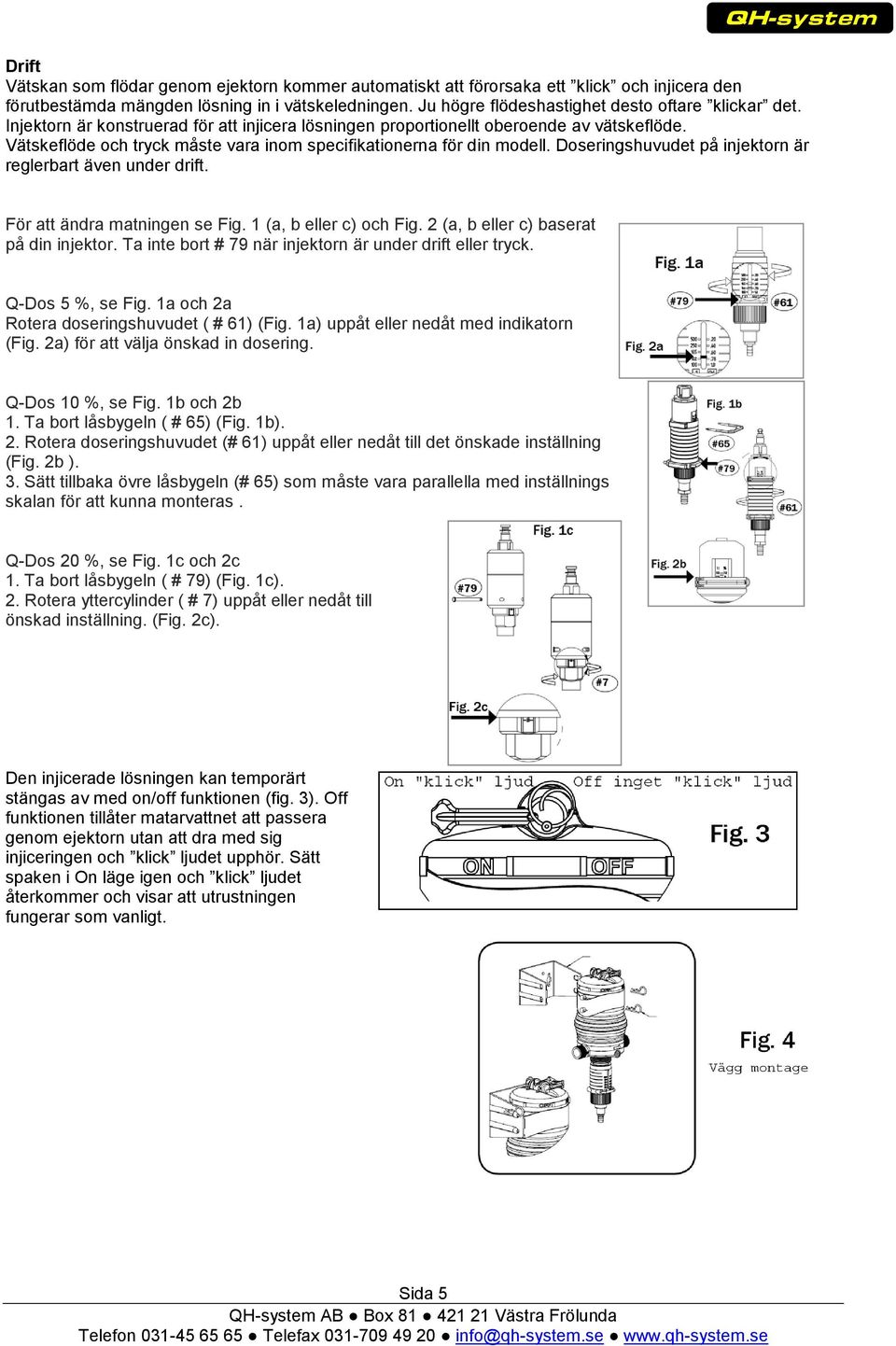

5 Drift Vätskan som flödar genom ejektorn kommer automatiskt att förorsaka ett klick och injicera den förutbestämda mängden lösning in i vätskeledningen. Ju högre flödeshastighet desto oftare klickar det. Injektorn är konstruerad för att injicera lösningen proportionellt oberoende av vätskeflöde. Vätskeflöde och tryck måste vara inom specifikationerna för din modell. Doseringshuvudet på injektorn är reglerbart även under drift. För att ändra matningen se Fig. 1 (a, b eller c) och Fig. 2 (a, b eller c) baserat på din injektor. Ta inte bort # 79 när injektorn är under drift eller tryck. Q-Dos 5 %, se Fig. 1a och 2a Rotera doseringshuvudet ( # 61) (Fig. 1a) uppåt eller nedåt med indikatorn (Fig. 2a) för att välja önskad in dosering. Q-Dos 10 %, se Fig. 1b och 2b 1. Ta bort låsbygeln ( # 65) (Fig. 1b). 2. Rotera doseringshuvudet (# 61) uppåt eller nedåt till det önskade inställning (Fig. 2b ). 3. Sätt tillbaka övre låsbygeln (# 65) som måste vara parallella med inställnings skalan för att kunna monteras. Q-Dos 20 %, se Fig. 1c och 2c 1. Ta bort låsbygeln ( # 79) (Fig. 1c). 2. Rotera yttercylinder ( # 7) uppåt eller nedåt till önskad inställning. (Fig. 2c). Den injicerade lösningen kan temporärt stängas av med on/off funktionen (fig. 3). Off funktionen tillåter matarvattnet att passera genom ejektorn utan att dra med sig injiceringen och klick ljudet upphör. Sätt spaken i On läge igen och klick ljudet återkommer och visar att utrustningen fungerar som vanligt. Sida 5

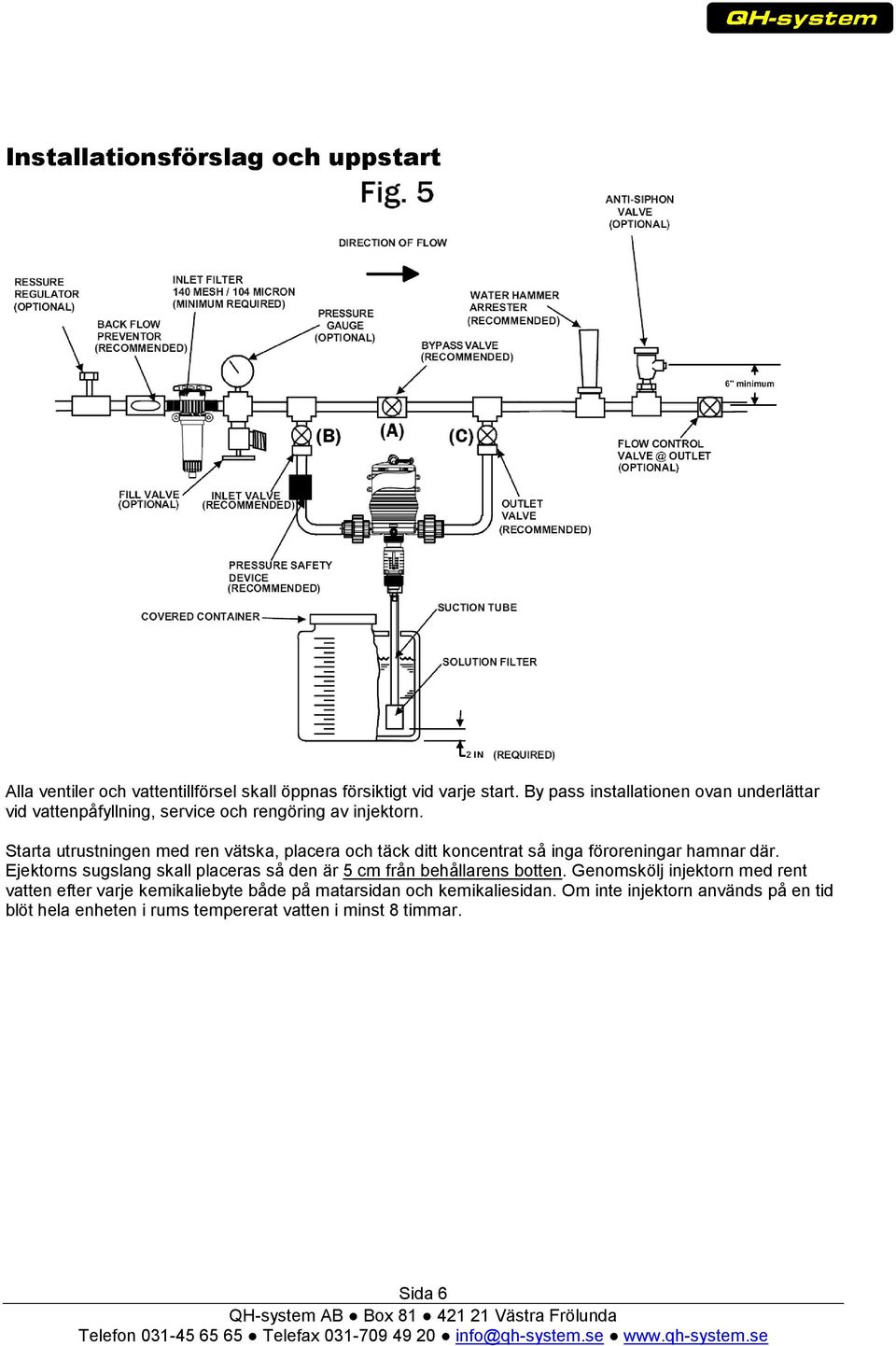

6 Installationsförslag och uppstart Alla ventiler och vattentillförsel skall öppnas försiktigt vid varje start. By pass installationen ovan underlättar vid vattenpåfyllning, service och rengöring av injektorn. Starta utrustningen med ren vätska, placera och täck ditt koncentrat så inga föroreningar hamnar där. Ejektorns sugslang skall placeras så den är 5 cm från behållarens botten. Genomskölj injektorn med rent vatten efter varje kemikaliebyte både på matarsidan och kemikaliesidan. Om inte injektorn används på en tid blöt hela enheten i rums tempererat vatten i minst 8 timmar. Sida 6

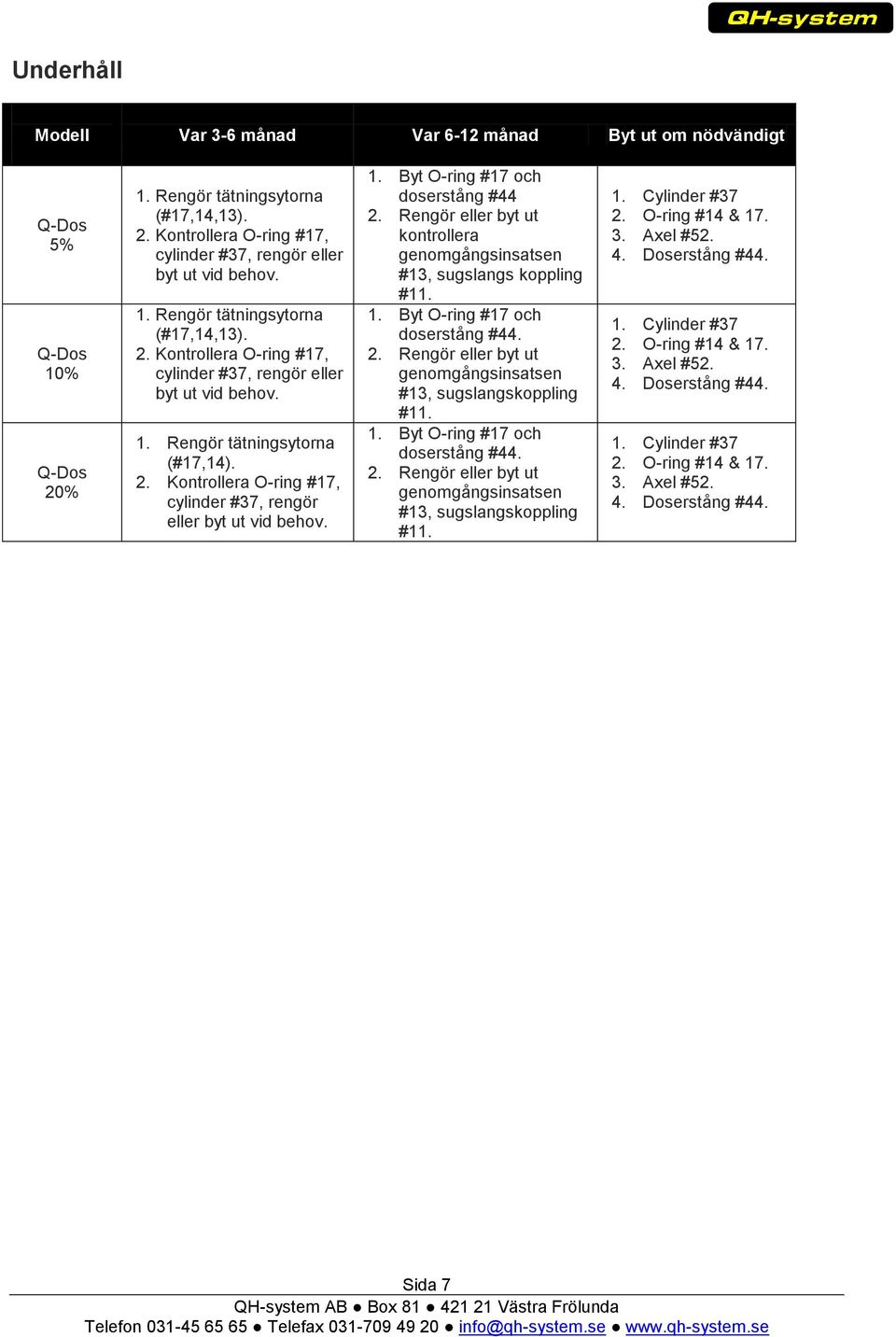

7 Underhåll Modell Var 3-6 månad Var 6-12 månad Byt ut om nödvändigt Q-Dos 5% Q-Dos 10% Q-Dos 20% 1. Rengör tätningsytorna (#17,14,13). 2. Kontrollera O-ring #17, cylinder #37, rengör eller byt ut vid behov. 1. Rengör tätningsytorna (#17,14,13). 2. Kontrollera O-ring #17, cylinder #37, rengör eller byt ut vid behov. 1. Rengör tätningsytorna (#17,14). 2. Kontrollera O-ring #17, cylinder #37, rengör eller byt ut vid behov. 1. Byt O-ring #17 och doserstång #44 2. Rengör eller byt ut kontrollera genomgångsinsatsen #13, sugslangs koppling # Byt O-ring #17 och doserstång # Rengör eller byt ut genomgångsinsatsen #13, sugslangskoppling # Byt O-ring #17 och doserstång # Rengör eller byt ut genomgångsinsatsen #13, sugslangskoppling # Cylinder #37 2. O-ring #14 & Axel # Doserstång # Cylinder #37 2. O-ring #14 & Axel # Doserstång # Cylinder #37 2. O-ring #14 & Axel # Doserstång #44. Sida 7

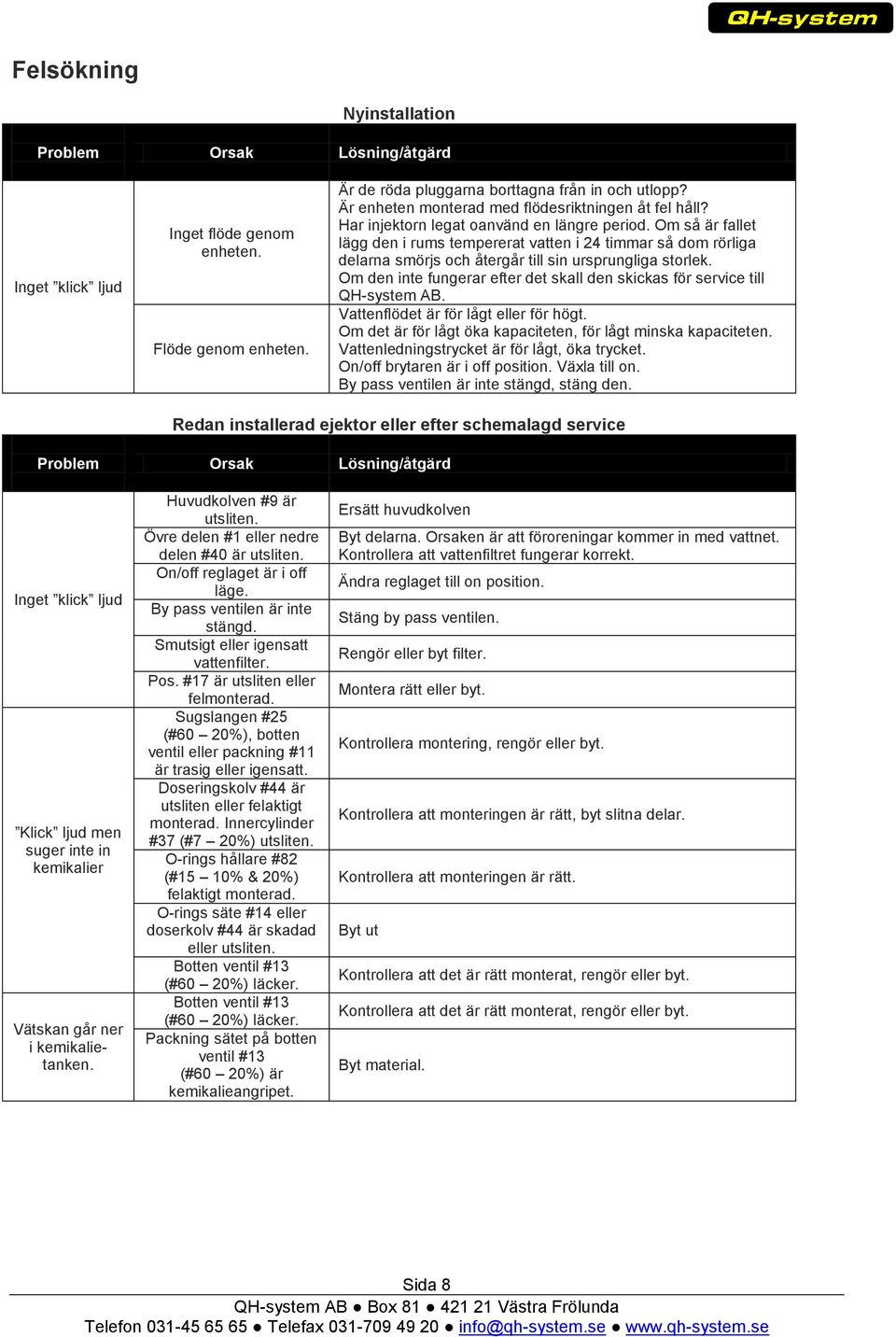

8 Felsökning Nyinstallation Problem Orsak Lösning/åtgärd Inget klick ljud Inget flöde genom enheten. Flöde genom enheten. Är de röda pluggarna borttagna från in och utlopp? Är enheten monterad med flödesriktningen åt fel håll? Har injektorn legat oanvänd en längre period. Om så är fallet lägg den i rums tempererat vatten i 24 timmar så dom rörliga delarna smörjs och återgår till sin ursprungliga storlek. Om den inte fungerar efter det skall den skickas för service till QH-system AB. Vattenflödet är för lågt eller för högt. Om det är för lågt öka kapaciteten, för lågt minska kapaciteten. Vattenledningstrycket är för lågt, öka trycket. On/off brytaren är i off position. Växla till on. By pass ventilen är inte stängd, stäng den. Redan installerad ejektor eller efter schemalagd service Problem Orsak Lösning/åtgärd Inget klick ljud Klick ljud men suger inte in kemikalier Vätskan går ner i kemikalietanken. Huvudkolven #9 är utsliten. Övre delen #1 eller nedre delen #40 är utsliten. On/off reglaget är i off läge. By pass ventilen är inte stängd. Smutsigt eller igensatt vattenfilter. Pos. #17 är utsliten eller felmonterad. Sugslangen #25 (#60 20%), botten ventil eller packning #11 är trasig eller igensatt. Doseringskolv #44 är utsliten eller felaktigt monterad. Innercylinder #37 (#7 20%) utsliten. O-rings hållare #82 (#15 10% & 20%) felaktigt monterad. O-rings säte #14 eller doserkolv #44 är skadad eller utsliten. Botten ventil #13 (#60 20%) läcker. Botten ventil #13 (#60 20%) läcker. Packning sätet på botten ventil #13 (#60 20%) är kemikalieangripet. Ersätt huvudkolven Byt delarna. Orsaken är att föroreningar kommer in med vattnet. Kontrollera att vattenfiltret fungerar korrekt. Ändra reglaget till on position. Stäng by pass ventilen. Rengör eller byt filter. Montera rätt eller byt. Kontrollera montering, rengör eller byt. Kontrollera att monteringen är rätt, byt slitna delar. Kontrollera att monteringen är rätt. Byt ut Kontrollera att det är rätt monterat, rengör eller byt. Kontrollera att det är rätt monterat, rengör eller byt. Byt material. Sida 8

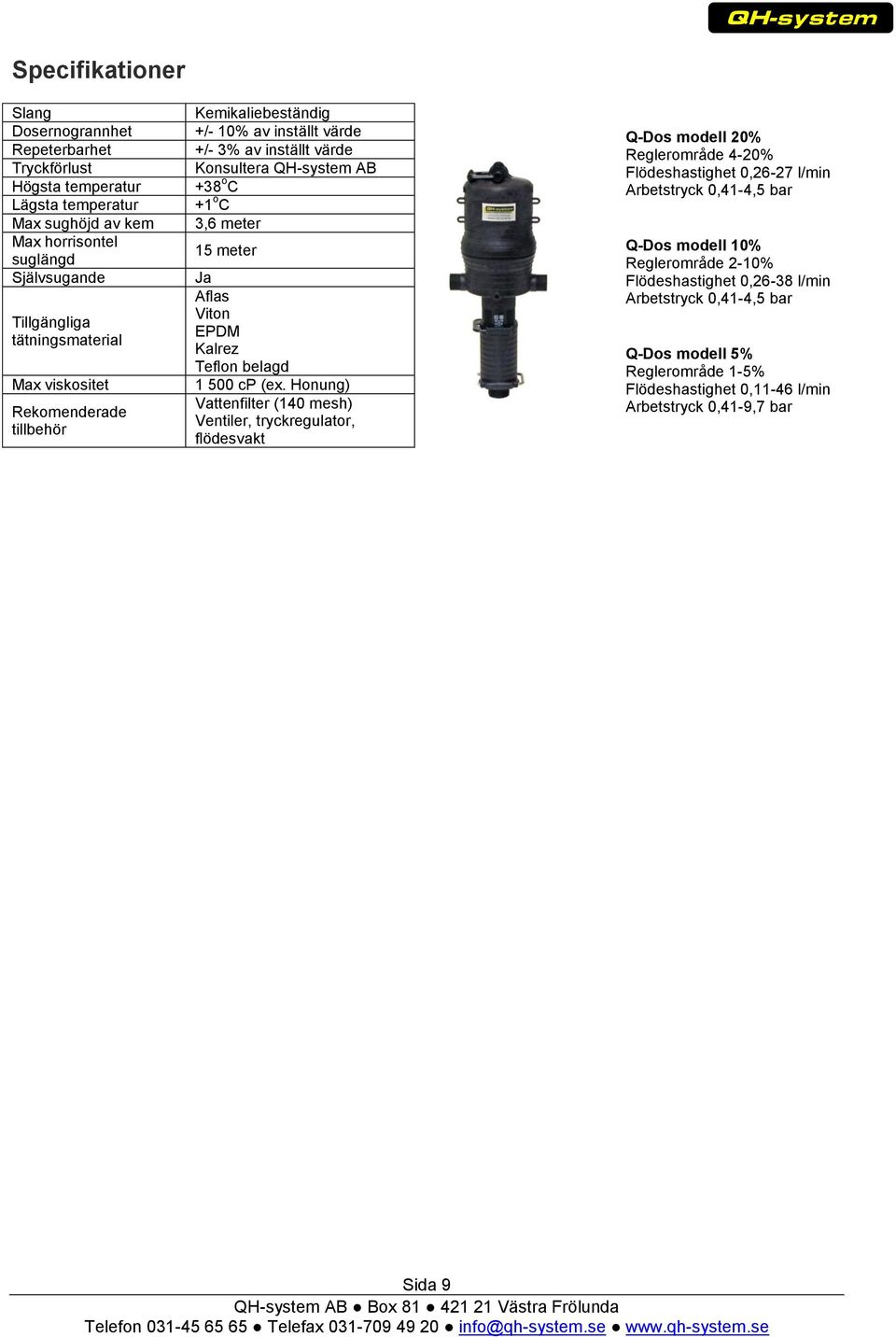

9 Specifikationer Slang Dosernogrannhet Repeterbarhet Tryckförlust Högsta temperatur Lägsta temperatur Max sughöjd av kem Max horrisontel suglängd Självsugande Tillgängliga tätningsmaterial Max viskositet Rekomenderade tillbehör Kemikaliebeständig +/- 10% av inställt värde +/- 3% av inställt värde Konsultera QH-system AB +38 o C +1 o C 3,6 meter 15 meter Ja Aflas Viton EPDM Kalrez Teflon belagd cp (ex. Honung) Vattenfilter (140 mesh) Ventiler, tryckregulator, flödesvakt Q-Dos modell 20% Reglerområde 4-20% Flödeshastighet 0,26-27 l/min Arbetstryck 0,41-4,5 bar Q-Dos modell 10% Reglerområde 2-10% Flödeshastighet 0,26-38 l/min Arbetstryck 0,41-4,5 bar Q-Dos modell 5% Reglerområde 1-5% Flödeshastighet 0,11-46 l/min Arbetstryck 0,41-9,7 bar Sida 9

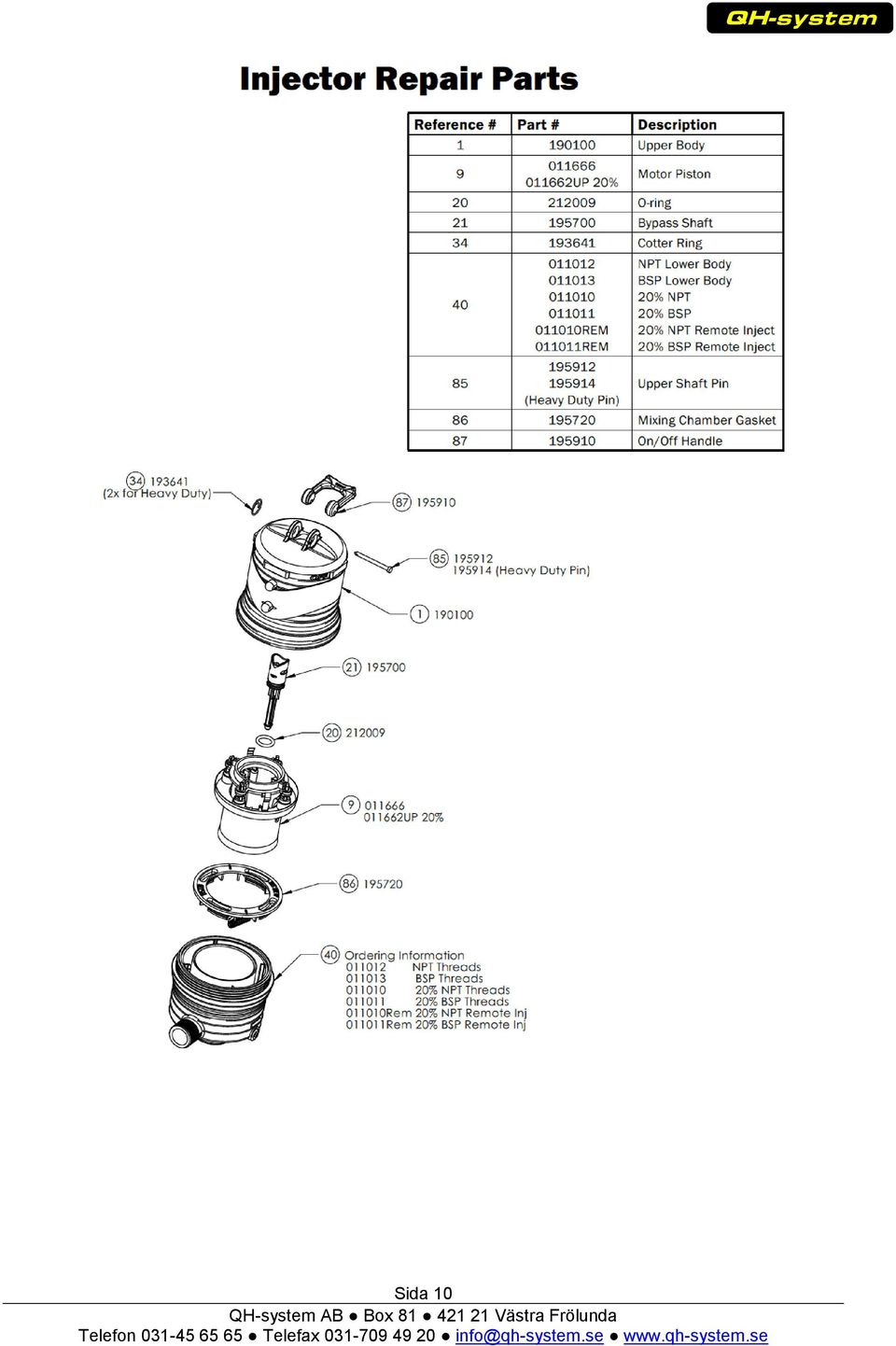

10 Sida 10 QH-system

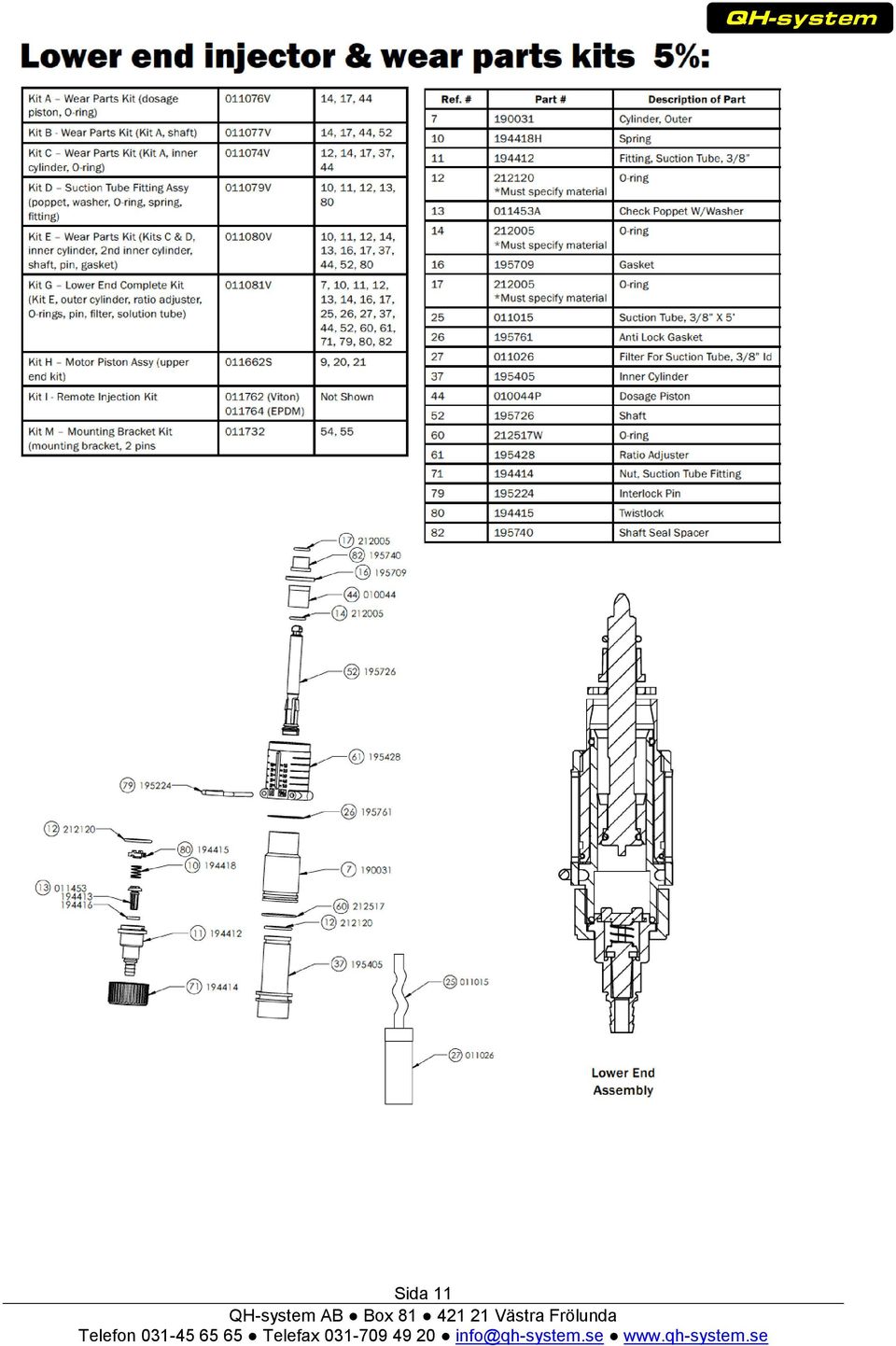

11 Sida 11 QH-system

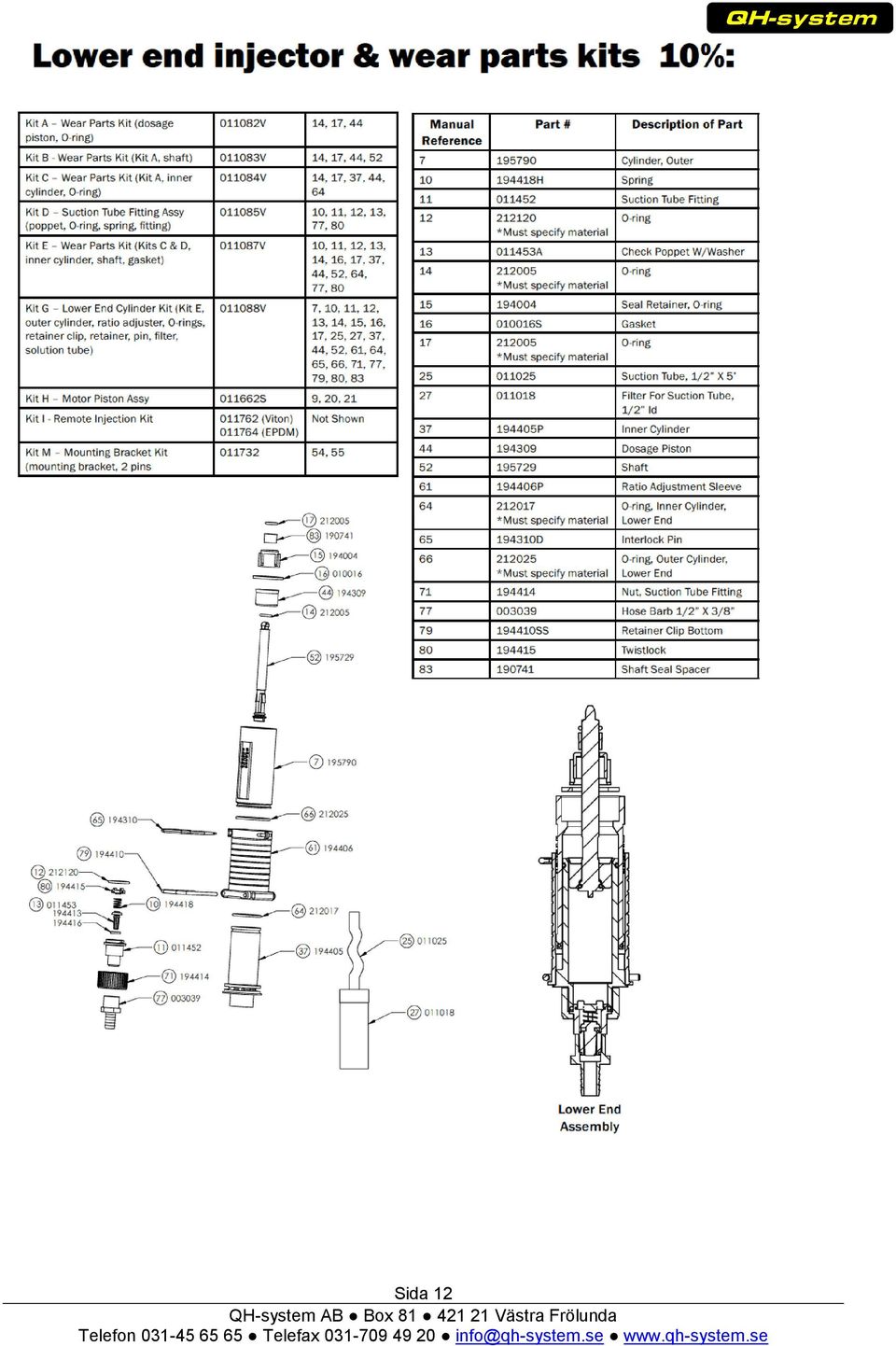

12 Sida 12 QH-system

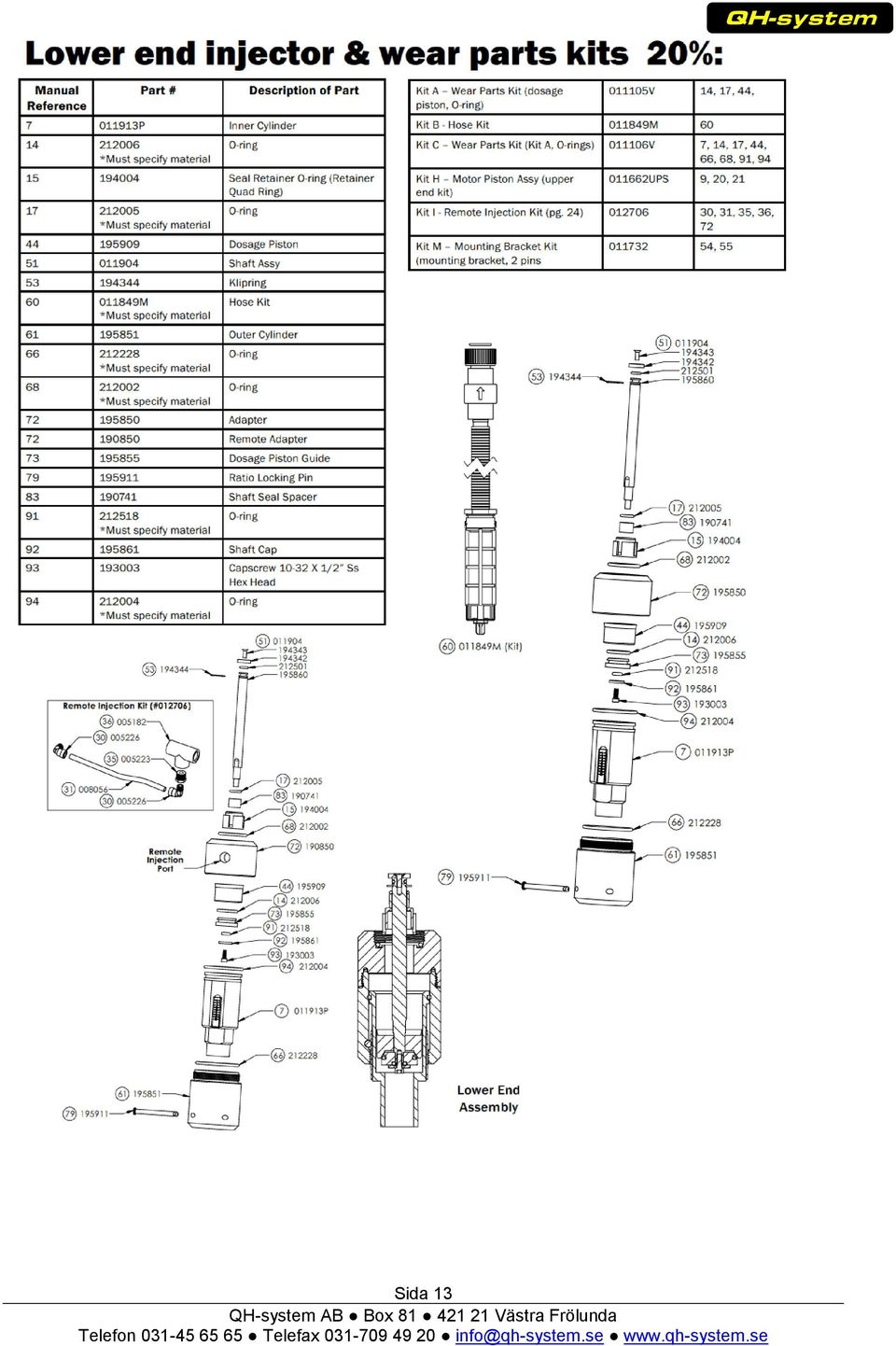

13 Sida 13 QH-system

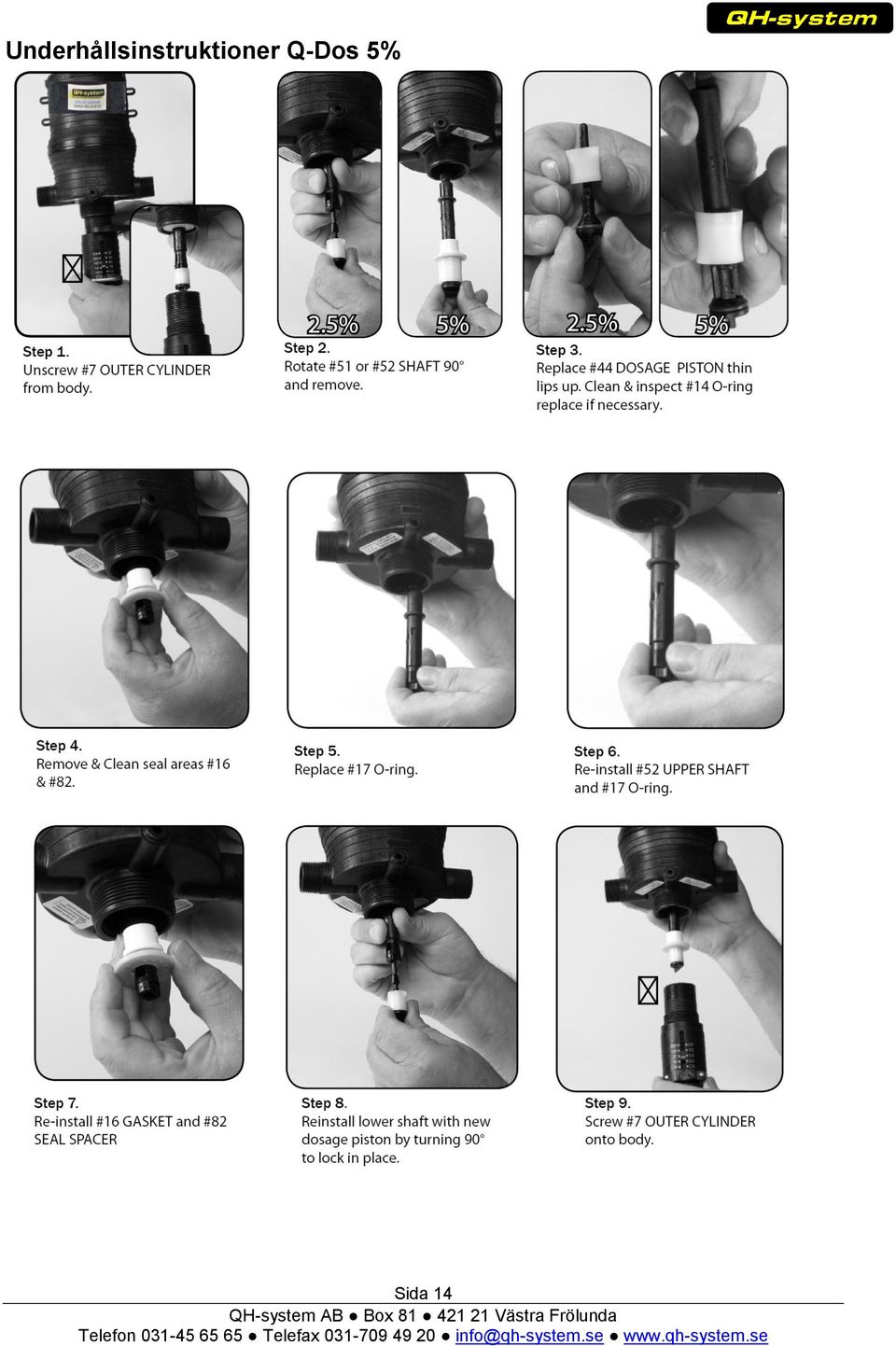

14 Underhållsinstruktioner Q-Dos 5% QH-system Sida 14

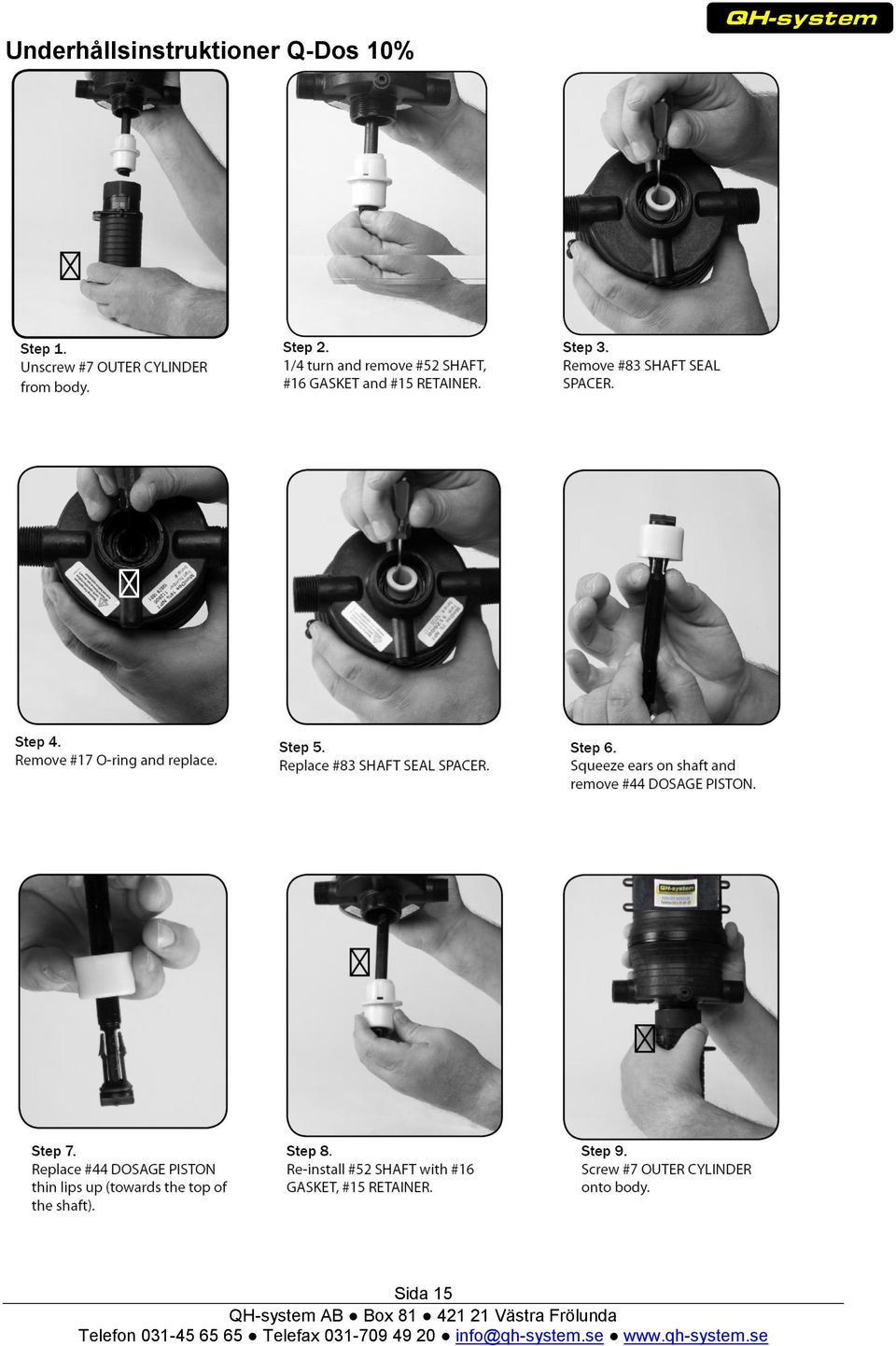

15 Underhållsinstruktioner Q-Dos 10% QH-system Sida 15

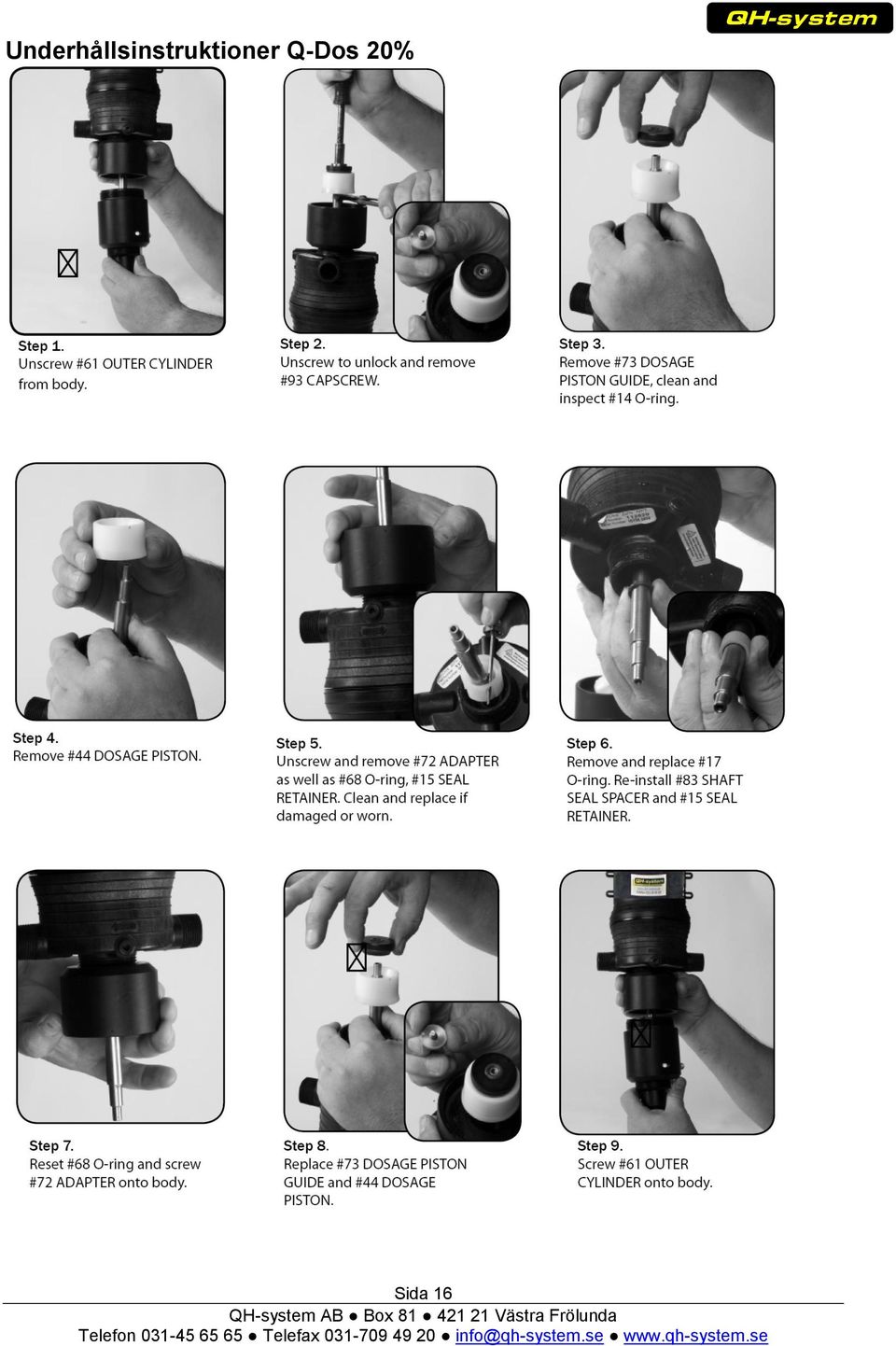

16 Underhållsinstruktioner Q-Dos 20% QH-system Sida 16
