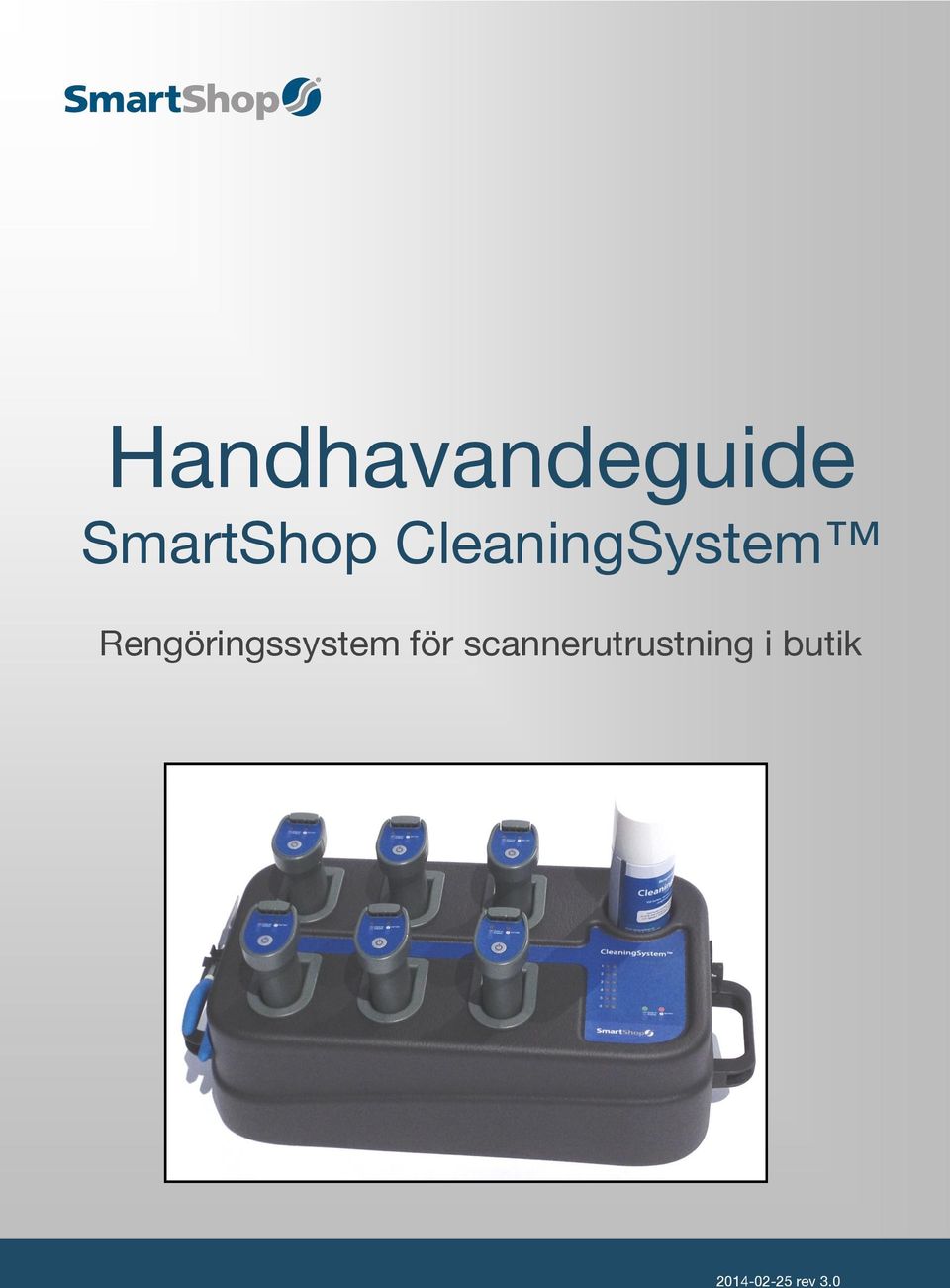

1 Handhavandeguide SmartShop CleaningSystem Rengöringssystem för scannerutrustning i butik rev 3.0

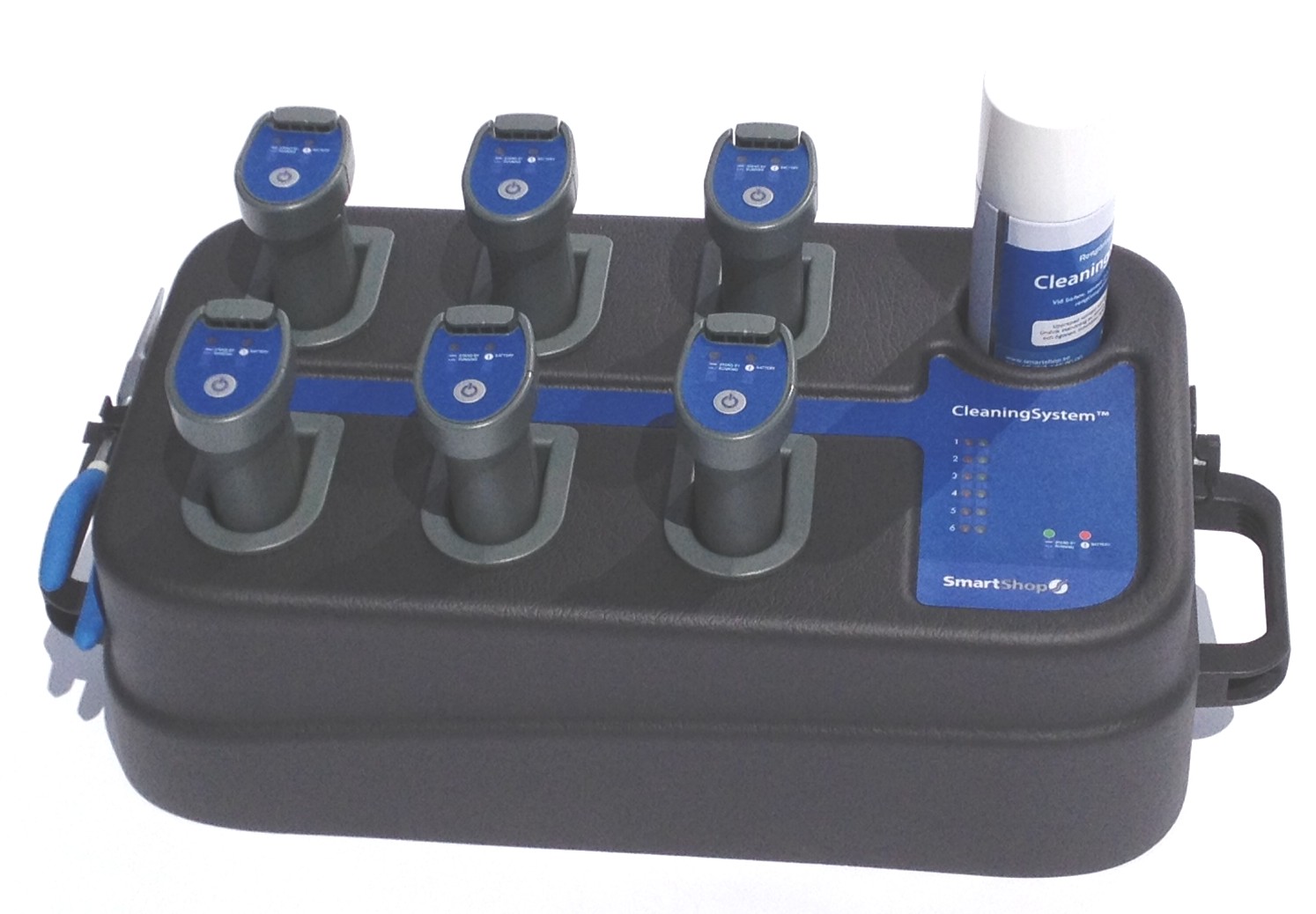

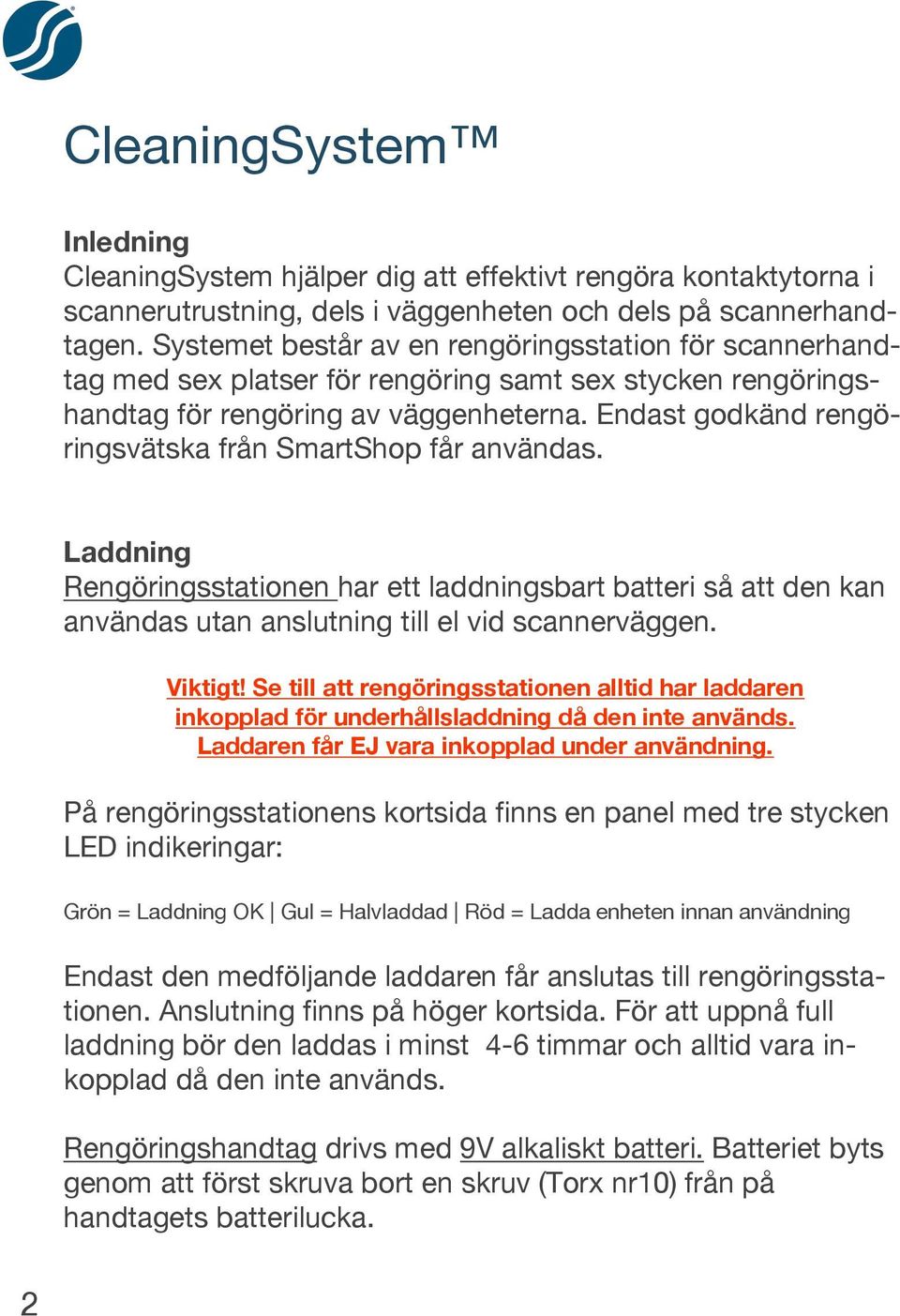

2 CleaningSystem Inledning CleaningSystem hjälper dig att effektivt rengöra kontaktytorna i scannerutrustning, dels i väggenheten och dels på scannerhandtagen. Systemet består av en rengöringsstation för scannerhandtag med sex platser för rengöring samt sex stycken rengöringshandtag för rengöring av väggenheterna. Endast godkänd rengöringsvätska från SmartShop får användas. Laddning Rengöringsstationen har ett laddningsbart batteri så att den kan användas utan anslutning till el vid scannerväggen. Viktigt! Se till att rengöringsstationen alltid har laddaren inkopplad för underhållsladdning då den inte används. Laddaren får EJ vara inkopplad under användning. På rengöringsstationens kortsida finns en panel med tre stycken LED indikeringar: Grön = Laddning OK Gul = Halvladdad Röd = Ladda enheten innan användning Endast den medföljande laddaren får anslutas till rengöringsstationen. Anslutning finns på höger kortsida. För att uppnå full laddning bör den laddas i minst 4-6 timmar och alltid vara inkopplad då den inte används. Rengöringshandtag drivs med 9V alkaliskt batteri. Batteriet byts genom att först skruva bort en skruv (Torx nr10) från på handtagets batterilucka. 2

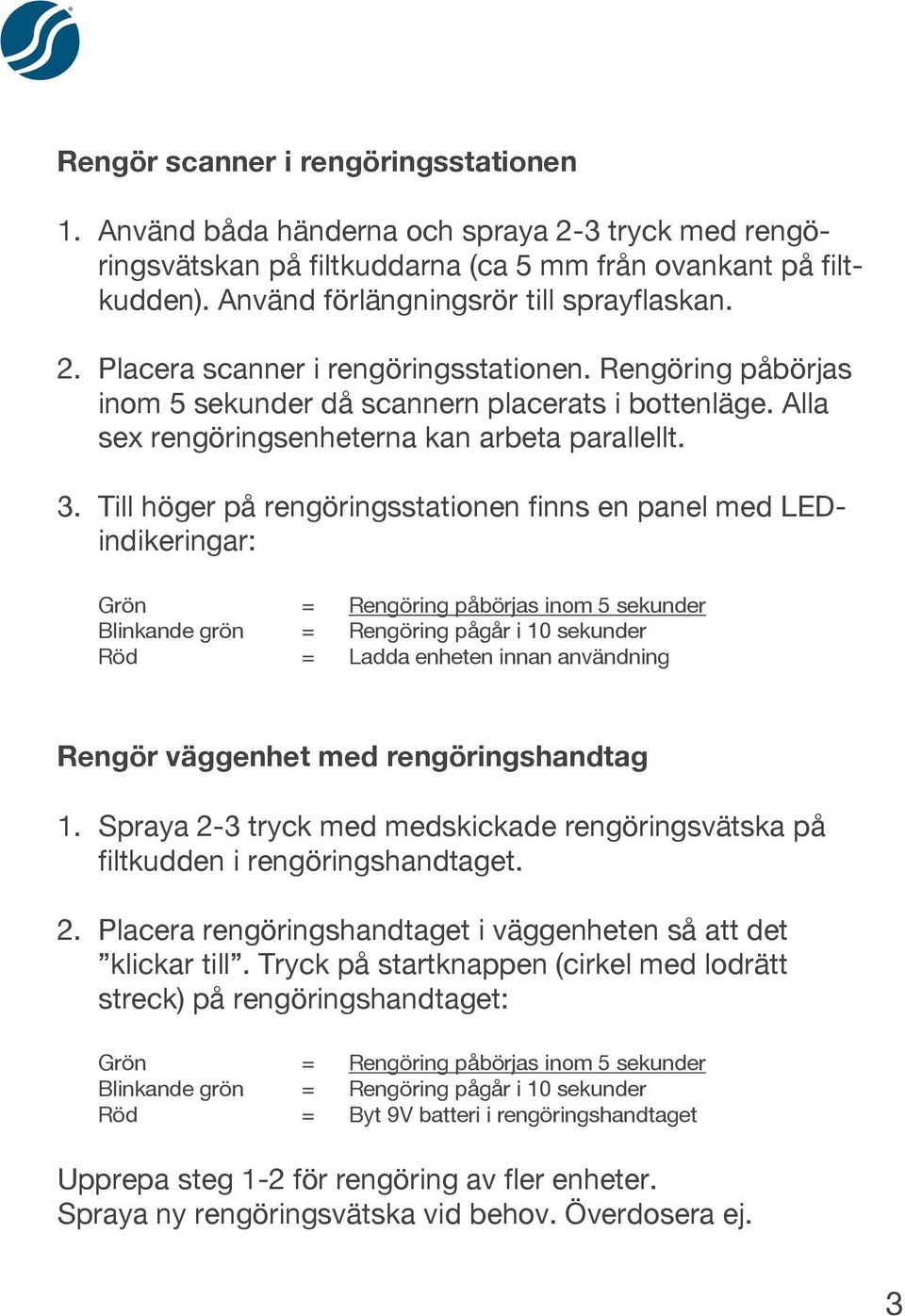

3 Rengör scanner i rengöringsstationen 1. Använd båda händerna och spraya 2-3 tryck med rengöringsvätskan på filtkuddarna (ca 5 mm från ovankant på filtkudden). Använd förlängningsrör till sprayflaskan. 2. Placera scanner i rengöringsstationen. Rengöring påbörjas inom 5 sekunder då scannern placerats i bottenläge. Alla sex rengöringsenheterna kan arbeta parallellt. 3. Till höger på rengöringsstationen finns en panel med LEDindikeringar: Grön = Rengöring påbörjas inom 5 sekunder Blinkande grön = Rengöring pågår i 10 sekunder Röd = Ladda enheten innan användning Rengör väggenhet med rengöringshandtag 1. Spraya 2-3 tryck med medskickade rengöringsvätska på filtkudden i rengöringshandtaget. 2. Placera rengöringshandtaget i väggenheten så att det klickar till. Tryck på startknappen (cirkel med lodrätt streck) på rengöringshandtaget: Grön = Rengöring påbörjas inom 5 sekunder Blinkande grön = Rengöring pågår i 10 sekunder Röd = Byt 9V batteri i rengöringshandtaget Upprepa steg 1-2 för rengöring av fler enheter. Spraya ny rengöringsvätska vid behov. Överdosera ej. 3

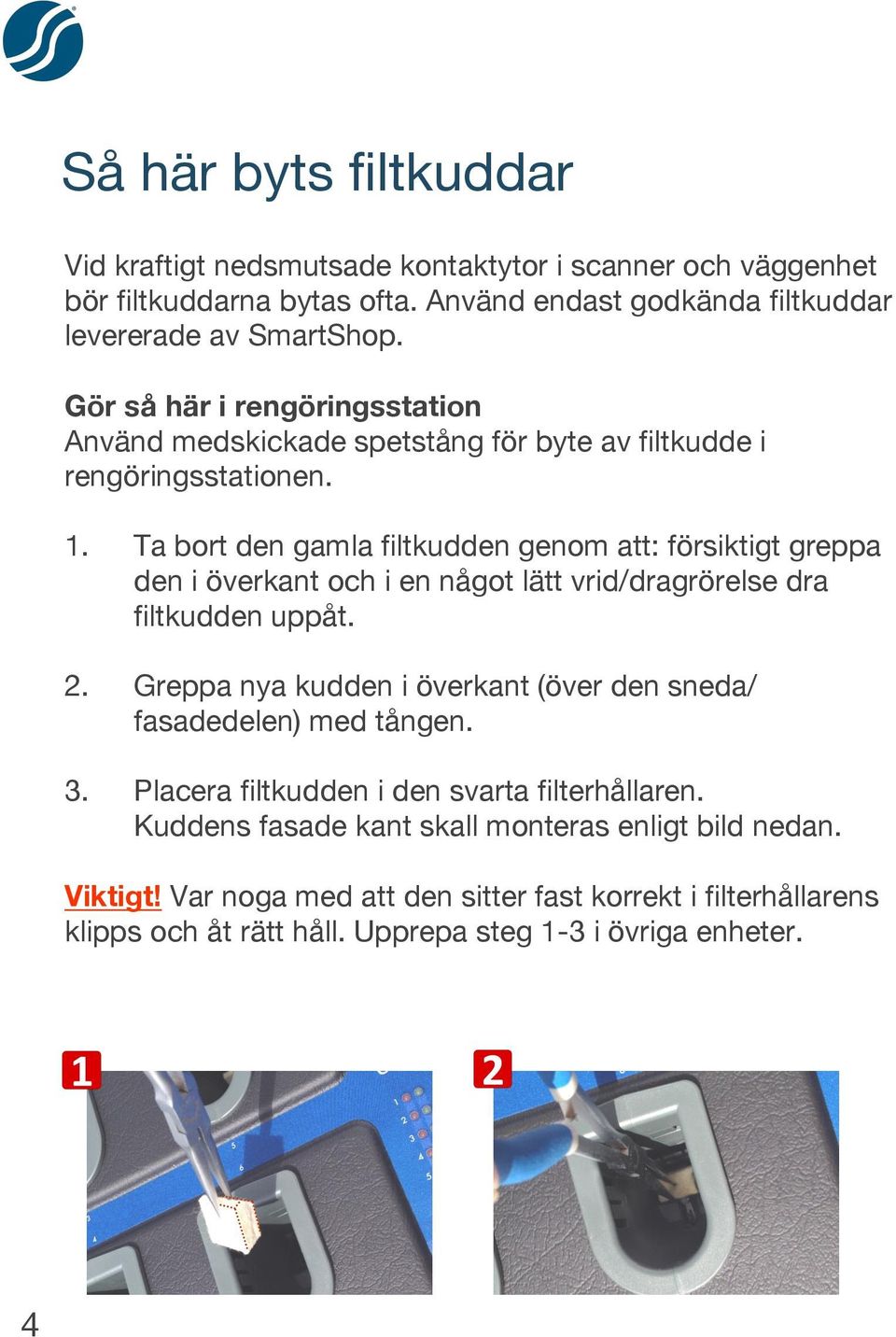

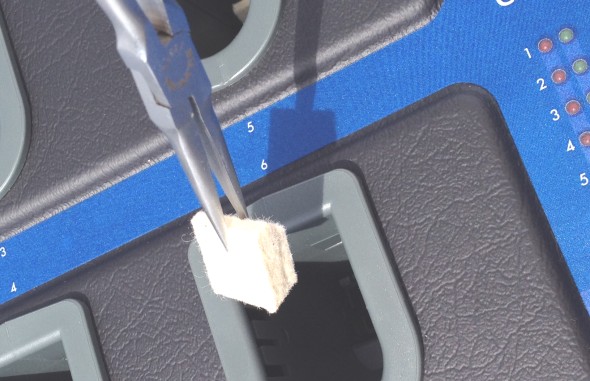

4 Så här byts filtkuddar Vid kraftigt nedsmutsade kontaktytor i scanner och väggenhet bör filtkuddarna bytas ofta. Använd endast godkända filtkuddar levererade av SmartShop. Gör så här i rengöringsstation Använd medskickade spetstång för byte av filtkudde i rengöringsstationen. 1. Ta bort den gamla filtkudden genom att: försiktigt greppa den i överkant och i en något lätt vrid/dragrörelse dra filtkudden uppåt. 2. Greppa nya kudden i överkant (över den sneda/ fasadedelen) med tången. 3. Placera filtkudden i den svarta filterhållaren. Kuddens fasade kant skall monteras enligt bild nedan. Viktigt! Var noga med att den sitter fast korrekt i filterhållarens klipps och åt rätt håll. Upprepa steg 1-3 i övriga enheter. 4

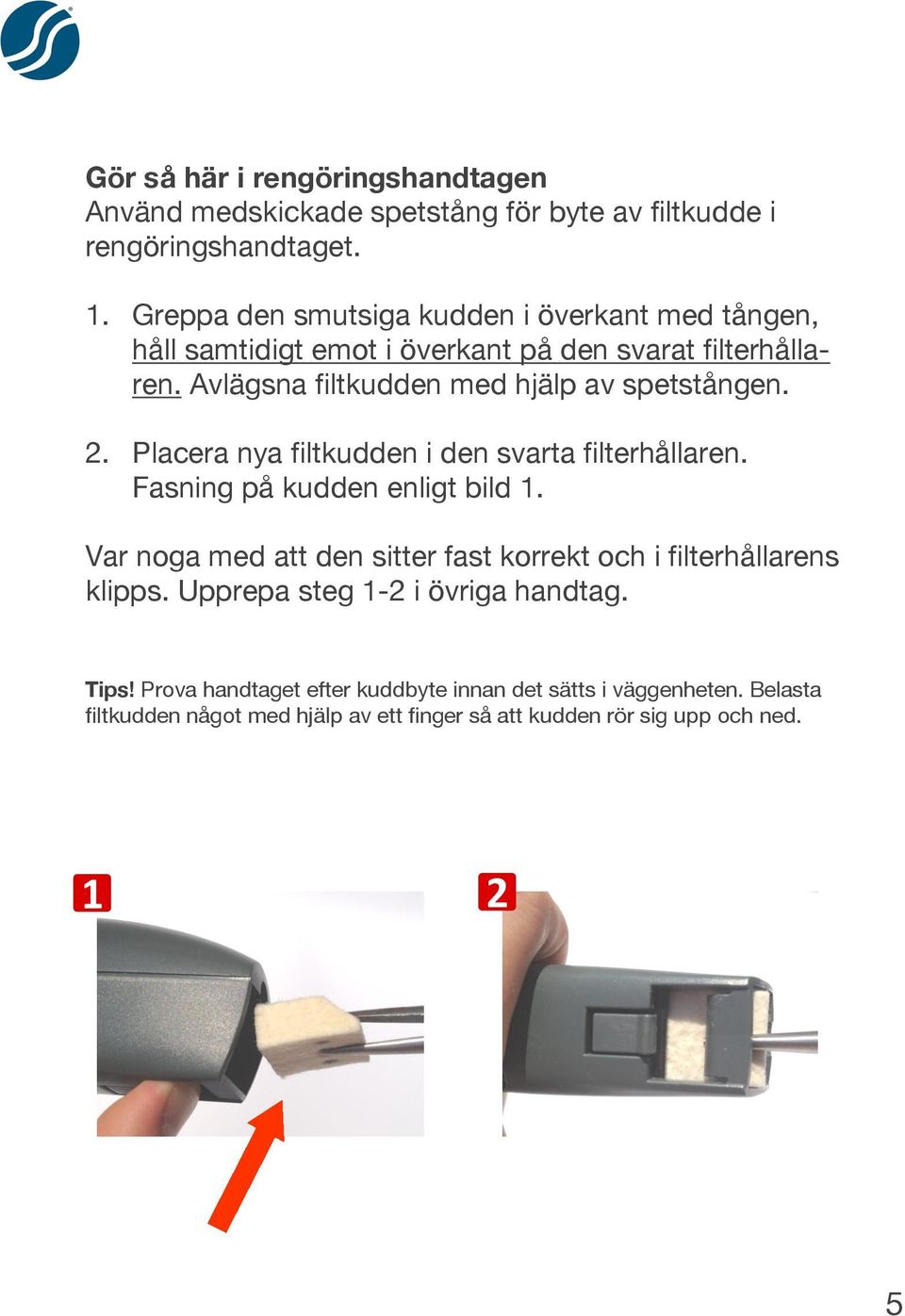

5 Gör så här i rengöringshandtagen Använd medskickade spetstång för byte av filtkudde i rengöringshandtaget. 1. Greppa den smutsiga kudden i överkant med tången, håll samtidigt emot i överkant på den svarat filterhållaren. Avlägsna filtkudden med hjälp av spetstången. 2. Placera nya filtkudden i den svarta filterhållaren. Fasning på kudden enligt bild 1. Var noga med att den sitter fast korrekt och i filterhållarens klipps. Upprepa steg 1-2 i övriga handtag. Tips! Prova handtaget efter kuddbyte innan det sätts i väggenheten. Belasta filtkudden något med hjälp av ett finger så att kudden rör sig upp och ned. 5

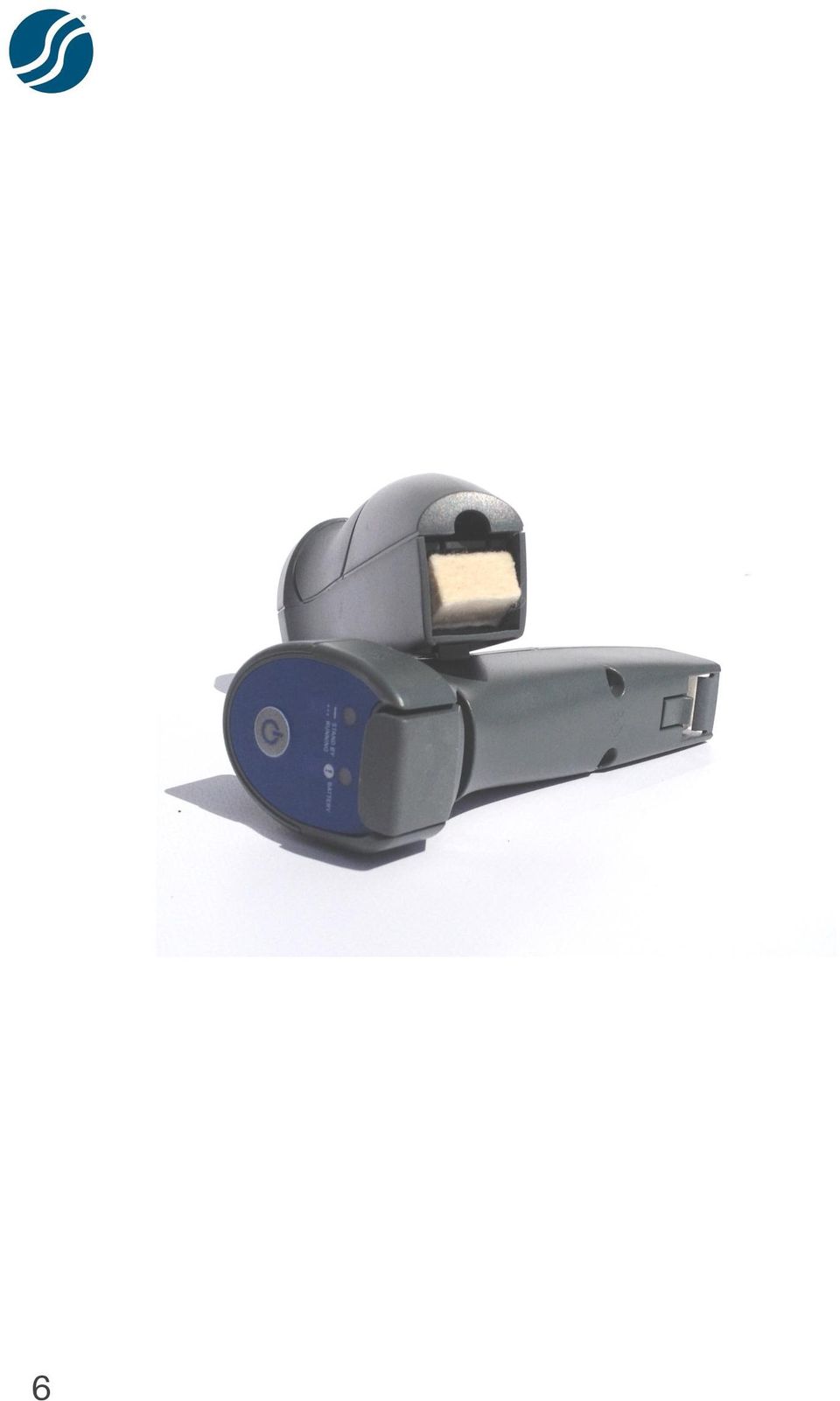

6 6

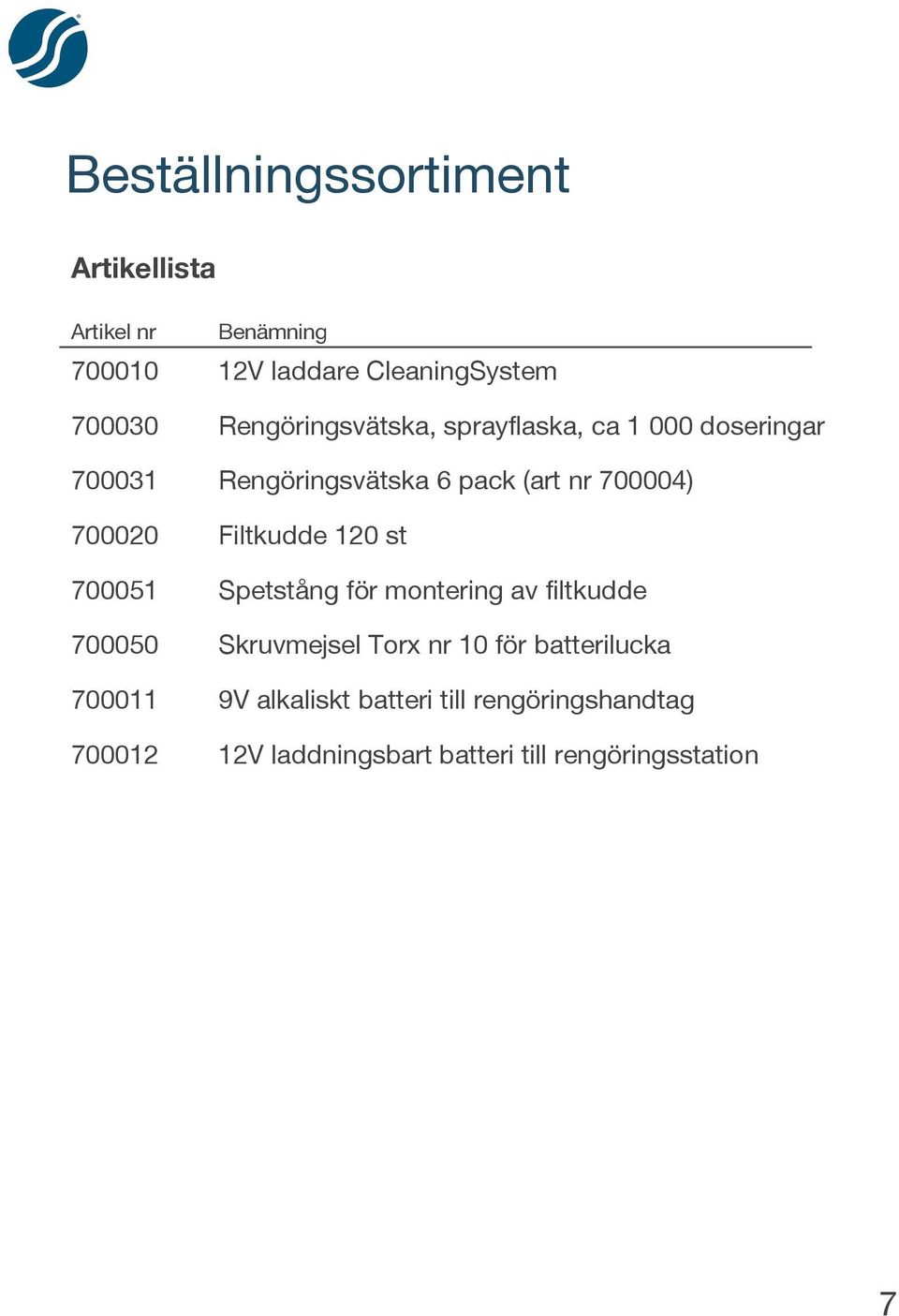

7 Beställningssortiment Artikellista Artikel nr Benämning V laddare CleaningSystem Rengöringsvätska, sprayflaska, ca doseringar Rengöringsvätska 6 pack (art nr ) Filtkudde 120 st Spetstång för montering av filtkudde Skruvmejsel Torx nr 10 för batterilucka V alkaliskt batteri till rengöringshandtag V laddningsbart batteri till rengöringsstation 7

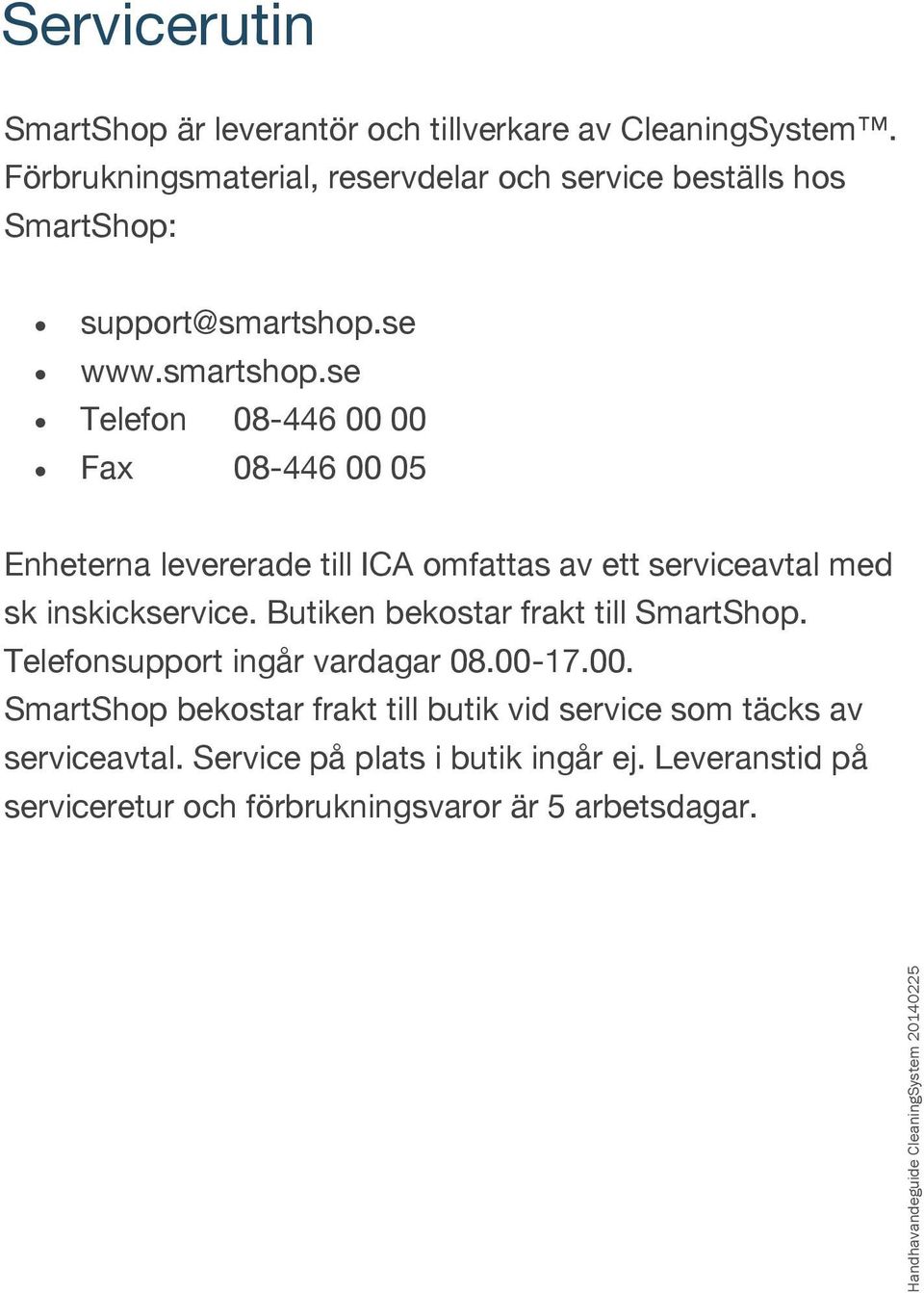

8 Handhavandeguide CleaningSystem Servicerutin SmartShop är leverantör och tillverkare av CleaningSystem. Förbrukningsmaterial, reservdelar och service beställs hos SmartShop: Telefon Fax Enheterna levererade till ICA omfattas av ett serviceavtal med sk inskickservice. Butiken bekostar frakt till SmartShop. Telefonsupport ingår vardagar SmartShop bekostar frakt till butik vid service som täcks av serviceavtal. Service på plats i butik ingår ej. Leveranstid på serviceretur och förbrukningsvaror är 5 arbetsdagar.
