Installations- och skötselanvisning

Transkript

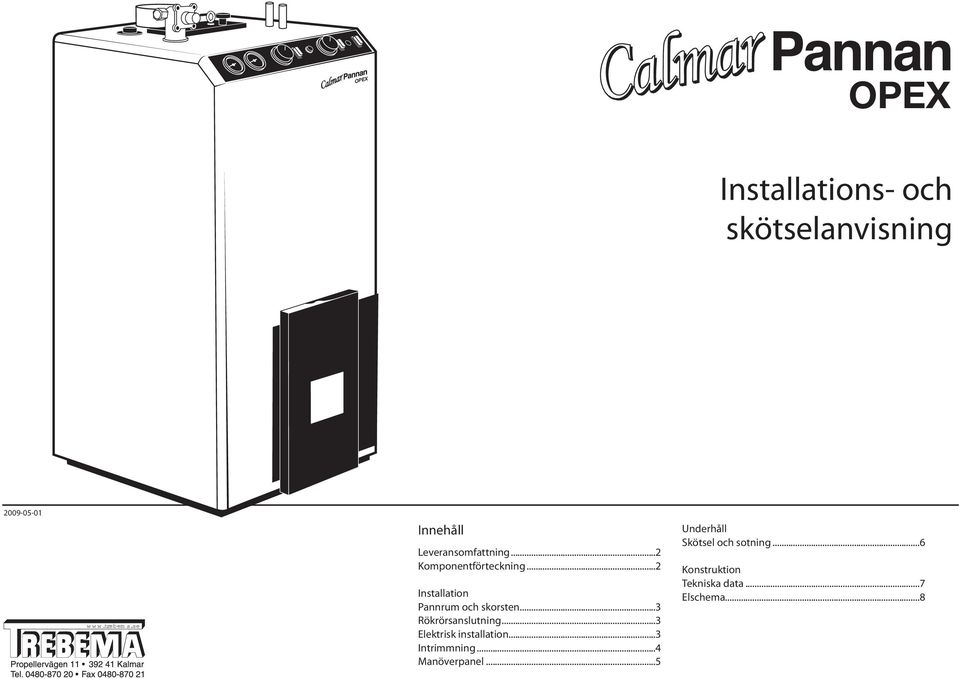

1 OPEX Installations- och skötselanvisning a.se Innehåll Leveransomfattning...2 Komponentförteckning...2 Installation Pannrum och skorsten...3 Rökrörsanslutning...3 Elektrisk installation...3 Intrimmning...4 Manöverpanel...5 Underhåll Skötsel och sotning...6 Konstruktion Tekniska data...7 Elschema...8

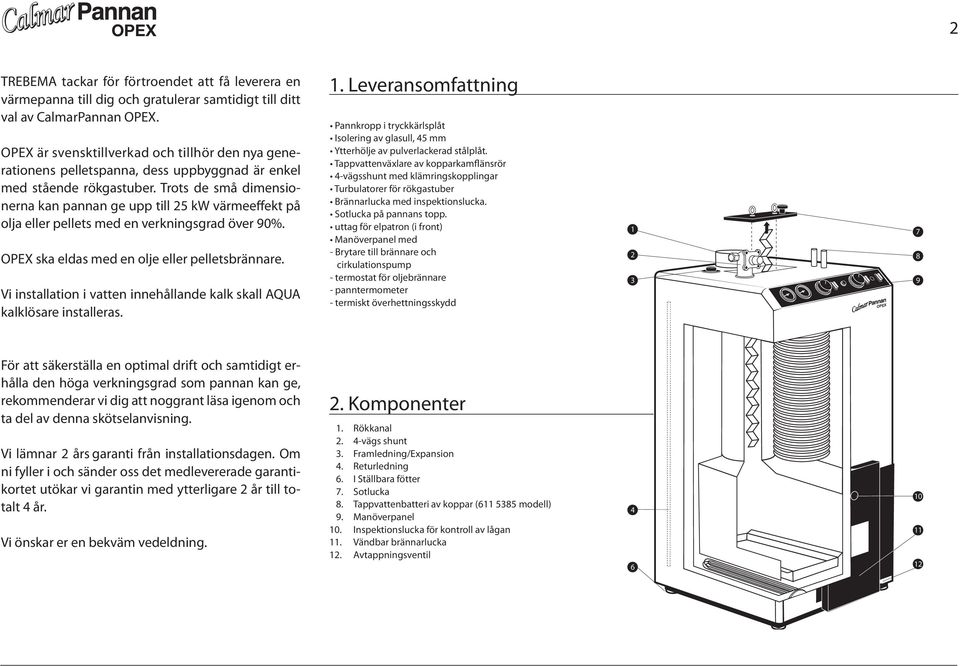

2 2 TREBEMA tackar för förtroendet att få leverera en värmepanna till dig och gratulerar samtidigt till ditt val av CalmarPannan OPEX. OPEX är svensktillverkad och tillhör den nya generationens pelletspanna, dess uppbyggnad är enkel med stående rökgastuber. Trots de små dimensionerna kan pannan ge upp till 25 kw värmeeffekt på olja eller pellets med en verkningsgrad över 90%. OPEX ska eldas med en olje eller pelletsbrännare. Vi installation i vatten innehållande kalk skall AQUA kalklösare installeras. 1. Leveransomfattning Pannkropp i tryckkärlsplåt Isolering av glasull, 45 mm Ytterhölje av pulverlackerad stålplåt. Tappvattenväxlare av kopparkamflänsrör 4-vägsshunt med klämringskopplingar Turbulatorer för rökgastuber Brännarlucka med inspektionslucka. Sotlucka på pannans topp. uttag för elpatron (i front) Manöverpanel med - Brytare till brännare och cirkulationspump - termostat för oljebrännare - panntermometer - termiskt överhettningsskydd OPEX För att säkerställa en optimal drift och samtidigt erhålla den höga verkningsgrad som pannan kan ge, rekommenderar vi dig att noggrant läsa igenom och ta del av denna skötselanvisning. Vi lämnar 2 års garanti från installationsdagen. Om ni fyller i och sänder oss det medlevererade garantikortet utökar vi garantin med ytterligare 2 år till totalt 4 år. Vi önskar er en bekväm vedeldning. 2. Komponenter 1. Rökkanal 2. 4-vägs shunt 3. Framledning/Expansion 4. Returledning 6. I Ställbara fötter 7. Sotlucka 8. Tappvattenbatteri av koppar ( modell) 9. Manöverpanel 10. Inspektionslucka för kontroll av lågan 11. Vändbar brännarlucka 12. Avtappningsventil

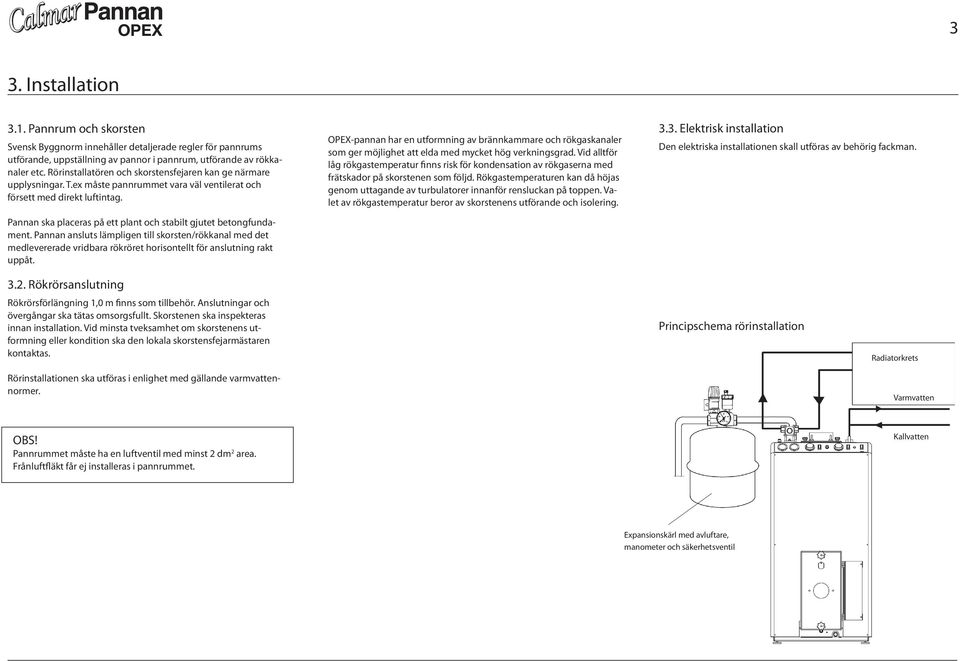

3 3 3. Installation 3.1. Pannrum och skorsten Svensk Byggnorm innehåller detaljerade regler för pannrums utförande, uppställning av pannor i pannrum, utförande av rökkanaler etc. Rörinstallatören och skorstensfejaren kan ge närmare upplysningar. T.ex måste pannrummet vara väl ventilerat och försett med direkt luftintag. Pannan ska placeras på ett plant och stabilt gjutet betongfundament. Pannan ansluts lämpligen till skorsten/rökkanal med det medlevererade vridbara rökröret horisontellt för anslutning rakt uppåt. OPEX-pannan har en utformning av brännkammare och rökgaskanaler som ger möjlighet att elda med mycket hög verkningsgrad. Vid alltför låg rökgastemperatur finns risk för kondensation av rökgaserna med frätskador på skorstenen som följd. Rökgastemperaturen kan då höjas genom uttagande av turbulatorer innanför rensluckan på toppen. Valet av rökgastemperatur beror av skorstenens utförande och isolering Elektrisk installation Den elektriska installationen skall utföras av behörig fackman Rökrörsanslutning Rökrörsförlängning 1,0 m finns som tillbehör. Anslutningar och övergångar ska tätas omsorgsfullt. Skorstenen ska inspekteras innan installation. Vid minsta tveksamhet om skorstenens utformning eller kondition ska den lokala skorstensfejarmästaren kontaktas. Rörinstallationen ska utföras i enlighet med gällande varmvattennormer. Principschema rörinstallation Radiatorkrets Varmvatten OBS! Pannrummet måste ha en luftventil med minst 2 dm 2 area. Frånluftfläkt får ej installeras i pannrummet. Kallvatten Expansionskärl med avluftare, manometer och säkerhetsventil

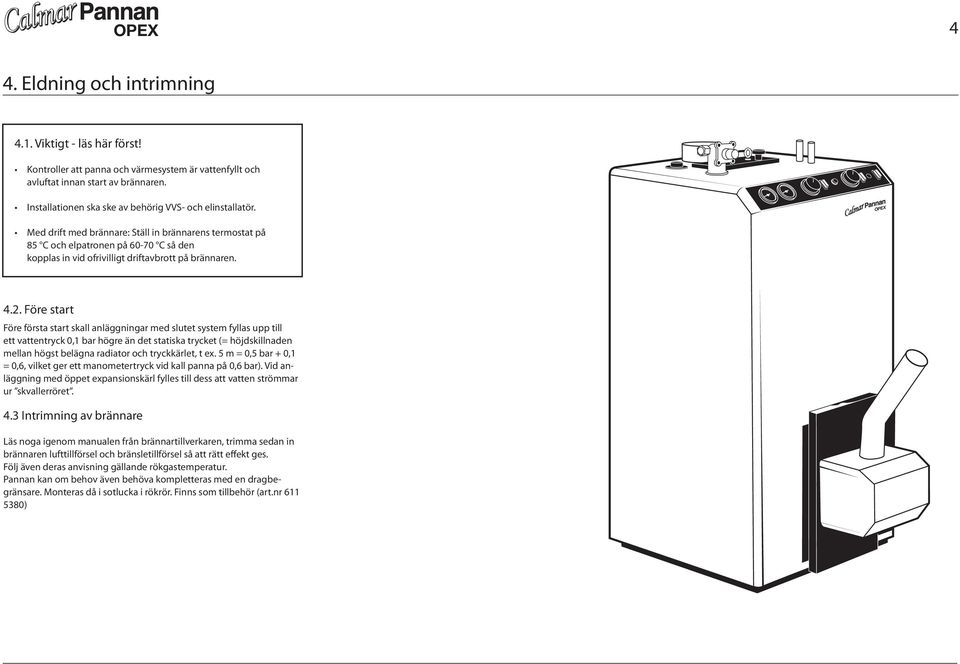

4 4 4. Eldning och intrimning 4.1. Viktigt - läs här först! Kontroller att panna och värmesystem är vattenfyllt och avluftat innan start av brännaren. Installationen ska ske av behörig VVS- och elinstallatör. OPEX Med drift med brännare: Ställ in brännarens termostat på 85 C och elpatronen på C så den kopplas in vid ofrivilligt driftavbrott på brännaren Före start Före första start skall anläggningar med slutet system fyllas upp till ett vattentryck 0,1 bar högre än det statiska trycket (= höjdskillnaden mellan högst belägna radiator och tryckkärlet, t ex. 5 m = 0,5 bar + 0,1 = 0,6, vilket ger ett manometertryck vid kall panna på 0,6 bar). Vid anläggning med öppet expansionskärl fylles till dess att vatten strömmar ur skvallerröret. 4.3 Intrimning av brännare Läs noga igenom manualen från brännartillverkaren, trimma sedan in brännaren lufttillförsel och bränsletillförsel så att rätt effekt ges. Följ även deras anvisning gällande rökgastemperatur. Pannan kan om behov även behöva kompletteras med en dragbegränsare. Monteras då i sotlucka i rökrör. Finns som tillbehör (art.nr )

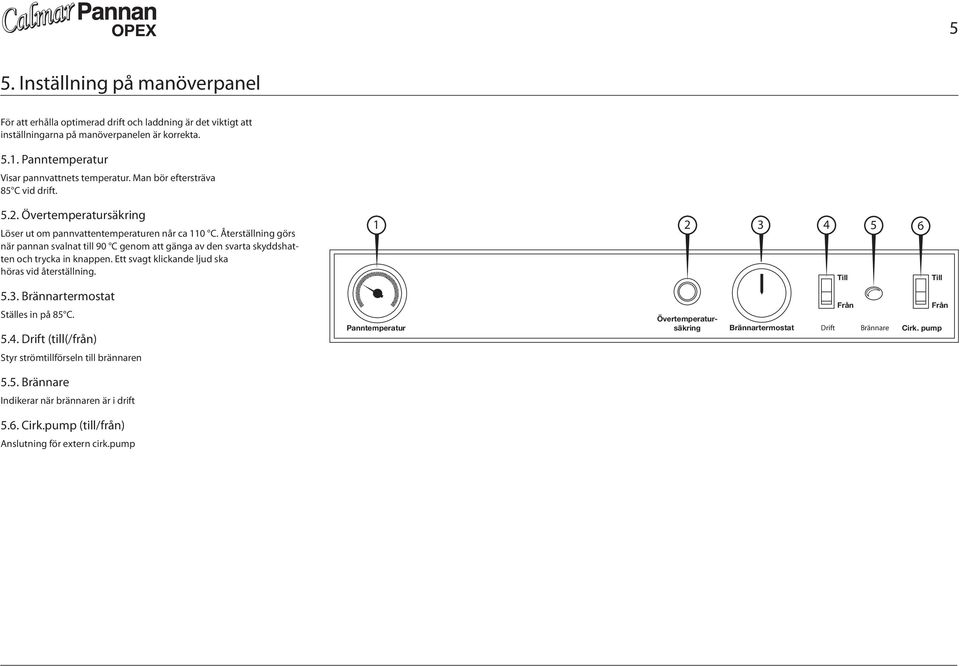

5 5 5. Inställning på manöverpanel För att erhålla optimerad drift och laddning är det viktigt att inställningarna på manöverpanelen är korrekta Panntemperatur Visar pannvattnets temperatur. Man bör eftersträva 85 C vid drift Övertemperatursäkring Löser ut om pannvattentemperaturen når ca 110 C. Återställning görs när pannan svalnat till 90 C genom att gänga av den svarta skyddshatten och trycka in knappen. Ett svagt klickande ljud ska höras vid återställning Brännartermostat Ställes in på 85 C Drift (till(/från) Styr strömtillförseln till brännaren Till Från Till Till Från Till Från Panntemperatur Rökgastemperatur Övertemperatursäkring Brännartermostat Panntemperatur BrännareRökgastemperatur Brännartermostat Eltermostat Elpatron Brännare Drift Övertemperatursäkring Cirk. pump El Brännare till/från Eltermostat 5.5. Brännare Indikerar när brännaren är i drift 5.6. Cirk.pump (till/från) Anslutning för extern cirk.pump

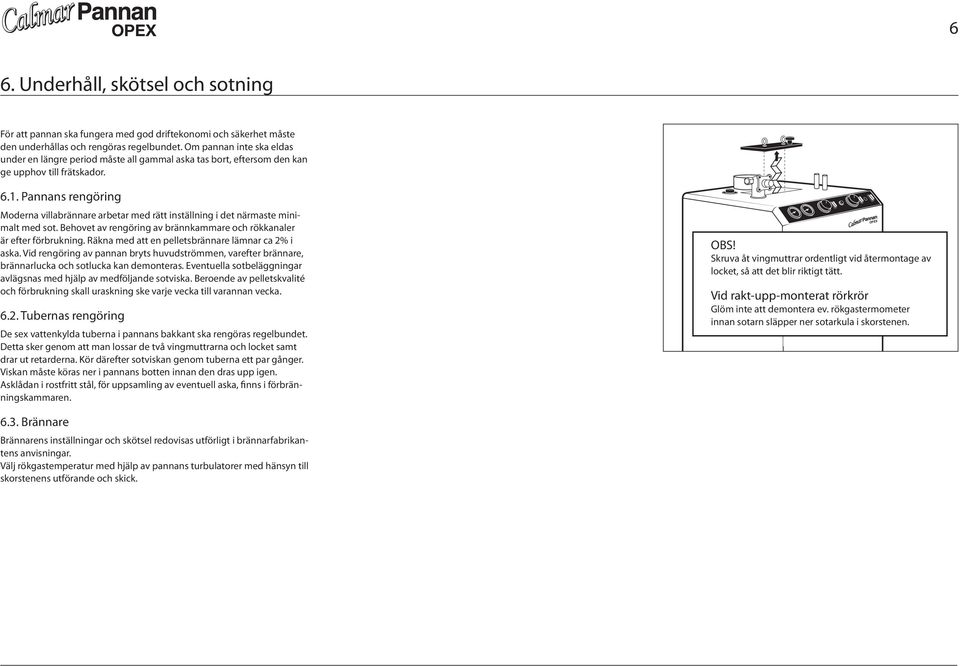

6 6 6. Underhåll, skötsel och sotning För att pannan ska fungera med god driftekonomi och säkerhet måste den underhållas och rengöras regelbundet. Om pannan inte ska eldas under en längre period måste all gammal aska tas bort, eftersom den kan ge upphov till frätskador Pannans rengöring Moderna villabrännare arbetar med rätt inställning i det närmaste minimalt med sot. Behovet av rengöring av brännkammare och rökkanaler är efter förbrukning. Räkna med att en pelletsbrännare lämnar ca 2% i aska. Vid rengöring av pannan bryts huvudströmmen, varefter brännare, brännarlucka och sotlucka kan demonteras. Eventuella sotbeläggningar avlägsnas med hjälp av medföljande sotviska. Beroende av pelletskvalité och förbrukning skall uraskning ske varje vecka till varannan vecka Tubernas rengöring De sex vattenkylda tuberna i pannans bakkant ska rengöras regelbundet. Detta sker genom att man lossar de två vingmuttrarna och locket samt drar ut retarderna. Kör därefter sotviskan genom tuberna ett par gånger. Viskan måste köras ner i pannans botten innan den dras upp igen. Asklådan i rostfritt stål, för uppsamling av eventuell aska, finns i förbränningskammaren. OBS! Skruva åt vingmuttrar ordentligt vid återmontage av locket, så att det blir riktigt tätt. Vid rakt-upp-monterat rörkrör Glöm inte att demontera ev. rökgastermometer innan sotarn släpper ner sotarkula i skorstenen. OPEX 6.3. Brännare Brännarens inställningar och skötsel redovisas utförligt i brännarfabrikantens anvisningar. Välj rökgastemperatur med hjälp av pannans turbulatorer med hänsyn till skorstenens utförande och skick.

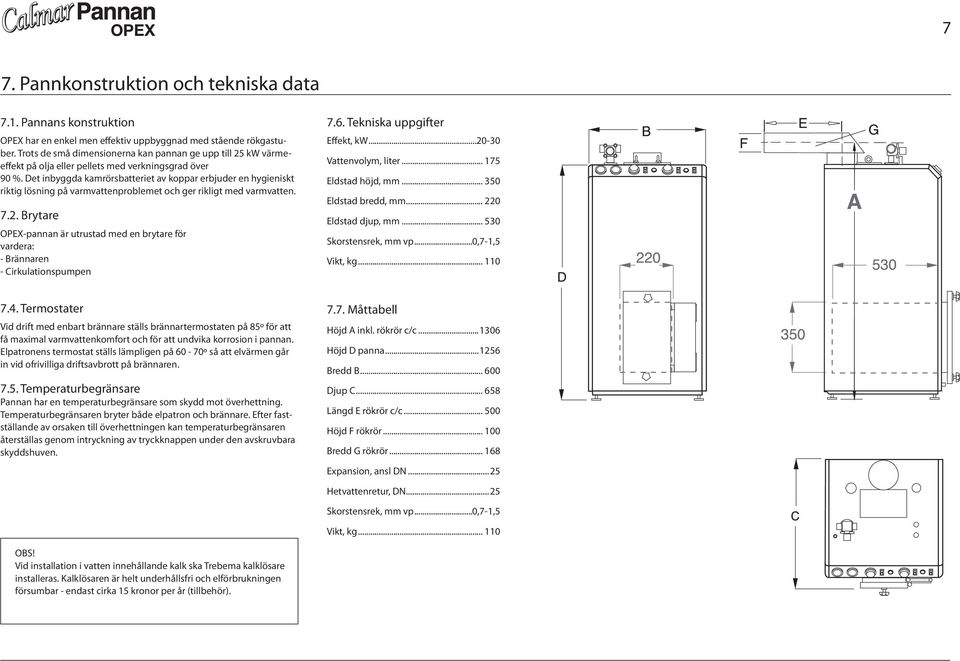

7 7 7. Pannkonstruktion och tekniska data 7.1. Pannans konstruktion OPEX har en enkel men effektiv uppbyggnad med stående rökgastuber. Trots de små dimensionerna kan pannan ge upp till 25 kw värmeeffekt på olja eller pellets med verkningsgrad över 90 %. Det inbyggda kamrörsbatteriet av koppar erbjuder en hygieniskt riktig lösning på varmvattenproblemet och ger rikligt med varmvatten Brytare OPEX-pannan är utrustad med en brytare för vardera: - Brännaren - Cirkulationspumpen 7.6. Tekniska uppgifter Effekt, kw Vattenvolym, liter Eldstad höjd, mm Eldstad bredd, mm Eldstad djup, mm Skorstensrek, mm vp...0,7-1,5 Vikt, kg Termostater Vid drift med enbart brännare ställs brännartermostaten på 85º för att få maximal varmvattenkomfort och för att undvika korrosion i pannan. Elpatronens termostat ställs lämpligen på 60-70º så att elvärmen går in vid ofrivilliga driftsavbrott på brännaren Temperaturbegränsare Pannan har en temperaturbegränsare som skydd mot överhettning. Temperaturbegränsaren bryter både elpatron och brännare. Efter fastställande av orsaken till överhettningen kan temperaturbegränsaren återställas genom intryckning av tryckknappen under den avskruvbara skyddshuven Måttabell Höjd A inkl. rökrör c/c Höjd D panna Bredd B Djup C Längd E rökrör c/c Höjd F rökrör Bredd G rökrör Expansion, ansl DN...25 Hetvattenretur, DN...25 Skorstensrek, mm vp...0,7-1,5 Vikt, kg OBS! Vid installation i vatten innehållande kalk ska Trebema kalklösare installeras. Kalklösaren är helt underhållsfri och elförbrukningen försumbar - endast cirka 15 kronor per år (tillbehör).

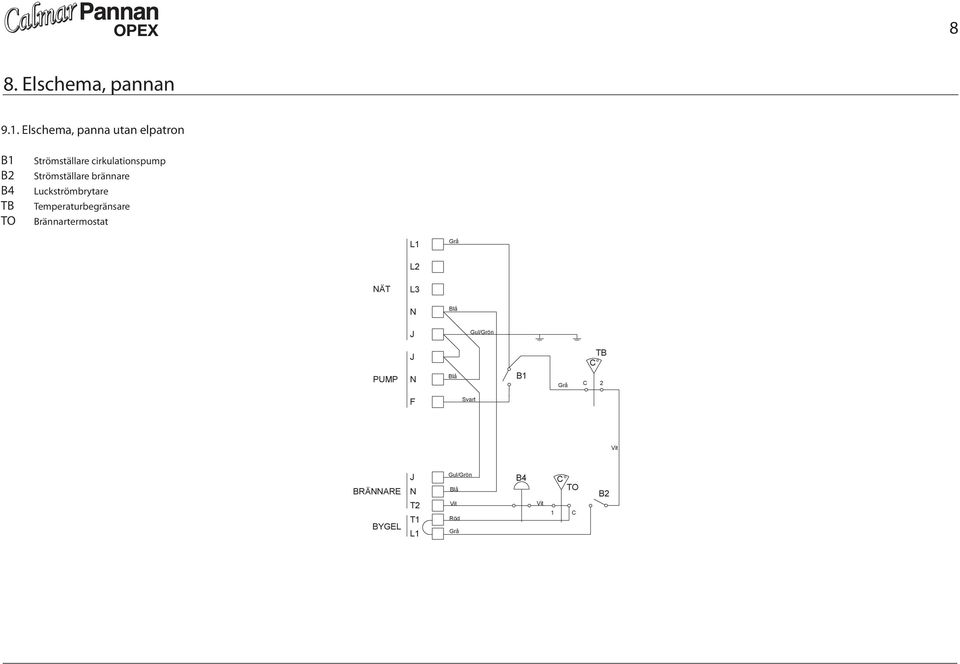

8 8 8. Elschema, pannan 9.1. Elschema, panna utan elpatron B1 B2 B4 TB TO Strömställare cirkulationspump Strömställare brännare Luckströmbrytare Temperaturbegränsare Brännartermostat L1 Grå L2 NÄT L3 N Blå J Gul/Grön PUMP J N Blå B1 Grå TB C C 2 F Svart Vit BRÄNNARE BYGEL J N T2 T1 L1 Gul/Grön Blå Vit Röd Grå B4 Vit C TO 1 C B2
