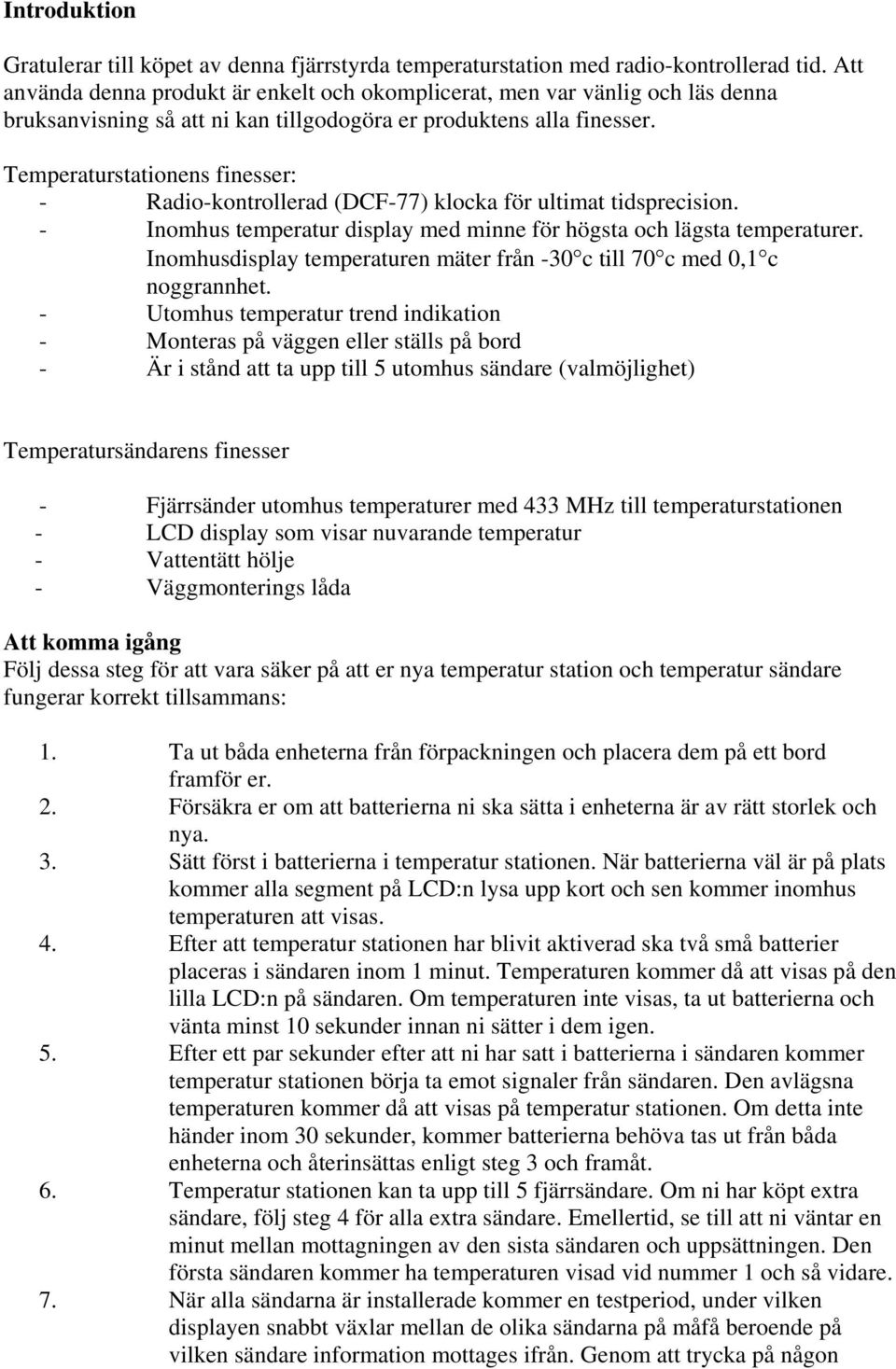

1 Introduktion Gratulerar till köpet av denna fjärrstyrda temperaturstation med radio-kontrollerad tid. Att använda denna produkt är enkelt och okomplicerat, men var vänlig och läs denna bruksanvisning så att ni kan tillgodogöra er produktens alla finesser. Temperaturstationens finesser: - Radio-kontrollerad (DCF-77) klocka för ultimat tidsprecision. - Inomhus temperatur display med minne för högsta och lägsta temperaturer. Inomhusdisplay temperaturen mäter från -30 c till 70 c med 0,1 c noggrannhet. - Utomhus temperatur trend indikation - Monteras på väggen eller ställs på bord - Är i stånd att ta upp till 5 utomhus sändare (valmöjlighet) Temperatursändarens finesser - Fjärrsänder utomhus temperaturer med 433 MHz till temperaturstationen - LCD display som visar nuvarande temperatur - Vattentätt hölje - Väggmonterings låda Att komma igång Följ dessa steg för att vara säker på att er nya temperatur station och temperatur sändare fungerar korrekt tillsammans: 1. Ta ut båda enheterna från förpackningen och placera dem på ett bord framför er. 2. Försäkra er om att batterierna ni ska sätta i enheterna är av rätt storlek och nya. 3. Sätt först i batterierna i temperatur stationen. När batterierna väl är på plats kommer alla segment på LCD:n lysa upp kort och sen kommer inomhus temperaturen att visas. 4. Efter att temperatur stationen har blivit aktiverad ska två små batterier placeras i sändaren inom 1 minut. Temperaturen kommer då att visas på den lilla LCD:n på sändaren. Om temperaturen inte visas, ta ut batterierna och vänta minst 10 sekunder innan ni sätter i dem igen. 5. Efter ett par sekunder efter att ni har satt i batterierna i sändaren kommer temperatur stationen börja ta emot signaler från sändaren. Den avlägsna temperaturen kommer då att visas på temperatur stationen. Om detta inte händer inom 30 sekunder, kommer batterierna behöva tas ut från båda enheterna och återinsättas enligt steg 3 och framåt. 6. Temperatur stationen kan ta upp till 5 fjärrsändare. Om ni har köpt extra sändare, följ steg 4 för alla extra sändare. Emellertid, se till att ni väntar en minut mellan mottagningen av den sista sändaren och uppsättningen. Den första sändaren kommer ha temperaturen visad vid nummer 1 och så vidare. 7. När alla sändarna är installerade kommer en testperiod, under vilken displayen snabbt växlar mellan de olika sändarna på måfå beroende på vilken sändare information mottages ifrån. Genom att trycka på någon

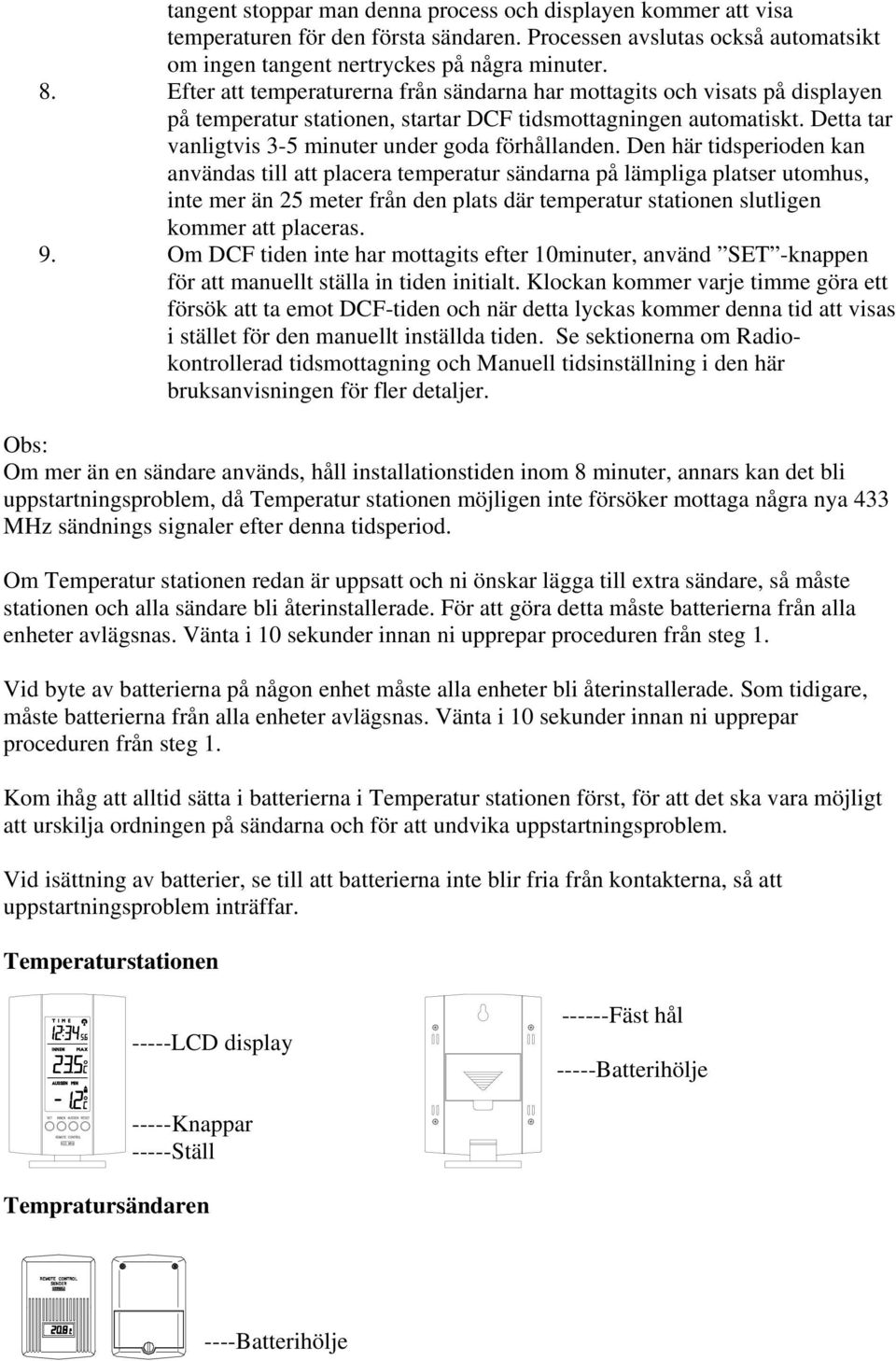

2 tangent stoppar man denna process och displayen kommer att visa temperaturen för den första sändaren. Processen avslutas också automatsikt om ingen tangent nertryckes på några minuter. 8. Efter att temperaturerna från sändarna har mottagits och visats på displayen på temperatur stationen, startar DCF tidsmottagningen automatiskt. Detta tar vanligtvis 3-5 minuter under goda förhållanden. Den här tidsperioden kan användas till att placera temperatur sändarna på lämpliga platser utomhus, inte mer än 25 meter från den plats där temperatur stationen slutligen kommer att placeras. 9. Om DCF tiden inte har mottagits efter 10minuter, använd SET -knappen för att manuellt ställa in tiden initialt. Klockan kommer varje timme göra ett försök att ta emot DCF-tiden och när detta lyckas kommer denna tid att visas i stället för den manuellt inställda tiden. Se sektionerna om Radiokontrollerad tidsmottagning och Manuell tidsinställning i den här bruksanvisningen för fler detaljer. Obs: Om mer än en sändare används, håll installationstiden inom 8 minuter, annars kan det bli uppstartningsproblem, då Temperatur stationen möjligen inte försöker mottaga några nya 433 MHz sändnings signaler efter denna tidsperiod. Om Temperatur stationen redan är uppsatt och ni önskar lägga till extra sändare, så måste stationen och alla sändare bli återinstallerade. För att göra detta måste batterierna från alla enheter avlägsnas. Vänta i 10 sekunder innan ni upprepar proceduren från steg 1. Vid byte av batterierna på någon enhet måste alla enheter bli återinstallerade. Som tidigare, måste batterierna från alla enheter avlägsnas. Vänta i 10 sekunder innan ni upprepar proceduren från steg 1. Kom ihåg att alltid sätta i batterierna i Temperatur stationen först, för att det ska vara möjligt att urskilja ordningen på sändarna och för att undvika uppstartningsproblem. Vid isättning av batterier, se till att batterierna inte blir fria från kontakterna, så att uppstartningsproblem inträffar. Temperaturstationen -----LCD display Fäst hål Batterihölje -----Knappar -----Ställ Tempratursändaren ----Batterihölje

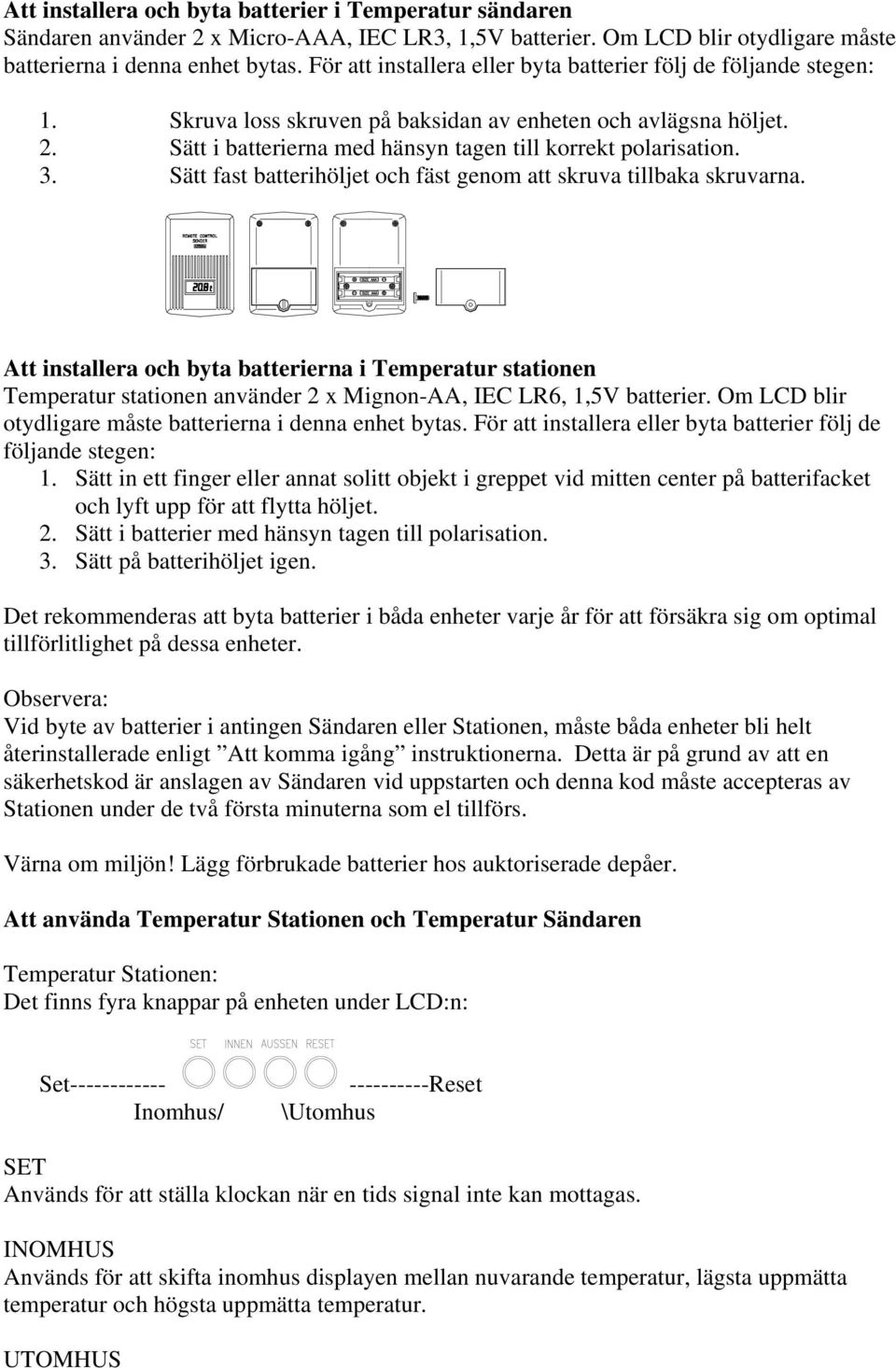

3 Att installera och byta batterier i Temperatur sändaren Sändaren använder 2 x Micro-AAA, IEC LR3, 1,5V batterier. Om LCD blir otydligare måste batterierna i denna enhet bytas. För att installera eller byta batterier följ de följande stegen: 1. Skruva loss skruven på baksidan av enheten och avlägsna höljet. 2. Sätt i batterierna med hänsyn tagen till korrekt polarisation. 3. Sätt fast batterihöljet och fäst genom att skruva tillbaka skruvarna. Att installera och byta batterierna i Temperatur stationen Temperatur stationen använder 2 x Mignon-AA, IEC LR6, 1,5V batterier. Om LCD blir otydligare måste batterierna i denna enhet bytas. För att installera eller byta batterier följ de följande stegen: 1. Sätt in ett finger eller annat solitt objekt i greppet vid mitten center på batterifacket och lyft upp för att flytta höljet. 2. Sätt i batterier med hänsyn tagen till polarisation. 3. Sätt på batterihöljet igen. Det rekommenderas att byta batterier i båda enheter varje år för att försäkra sig om optimal tillförlitlighet på dessa enheter. Observera: Vid byte av batterier i antingen Sändaren eller Stationen, måste båda enheter bli helt återinstallerade enligt Att komma igång instruktionerna. Detta är på grund av att en säkerhetskod är anslagen av Sändaren vid uppstarten och denna kod måste accepteras av Stationen under de två första minuterna som el tillförs. Värna om miljön! Lägg förbrukade batterier hos auktoriserade depåer. Att använda Temperatur Stationen och Temperatur Sändaren Temperatur Stationen: Det finns fyra knappar på enheten under LCD:n: Set Inomhus/ Reset \Utomhus SET Används för att ställa klockan när en tids signal inte kan mottagas. INOMHUS Används för att skifta inomhus displayen mellan nuvarande temperatur, lägsta uppmätta temperatur och högsta uppmätta temperatur. UTOMHUS

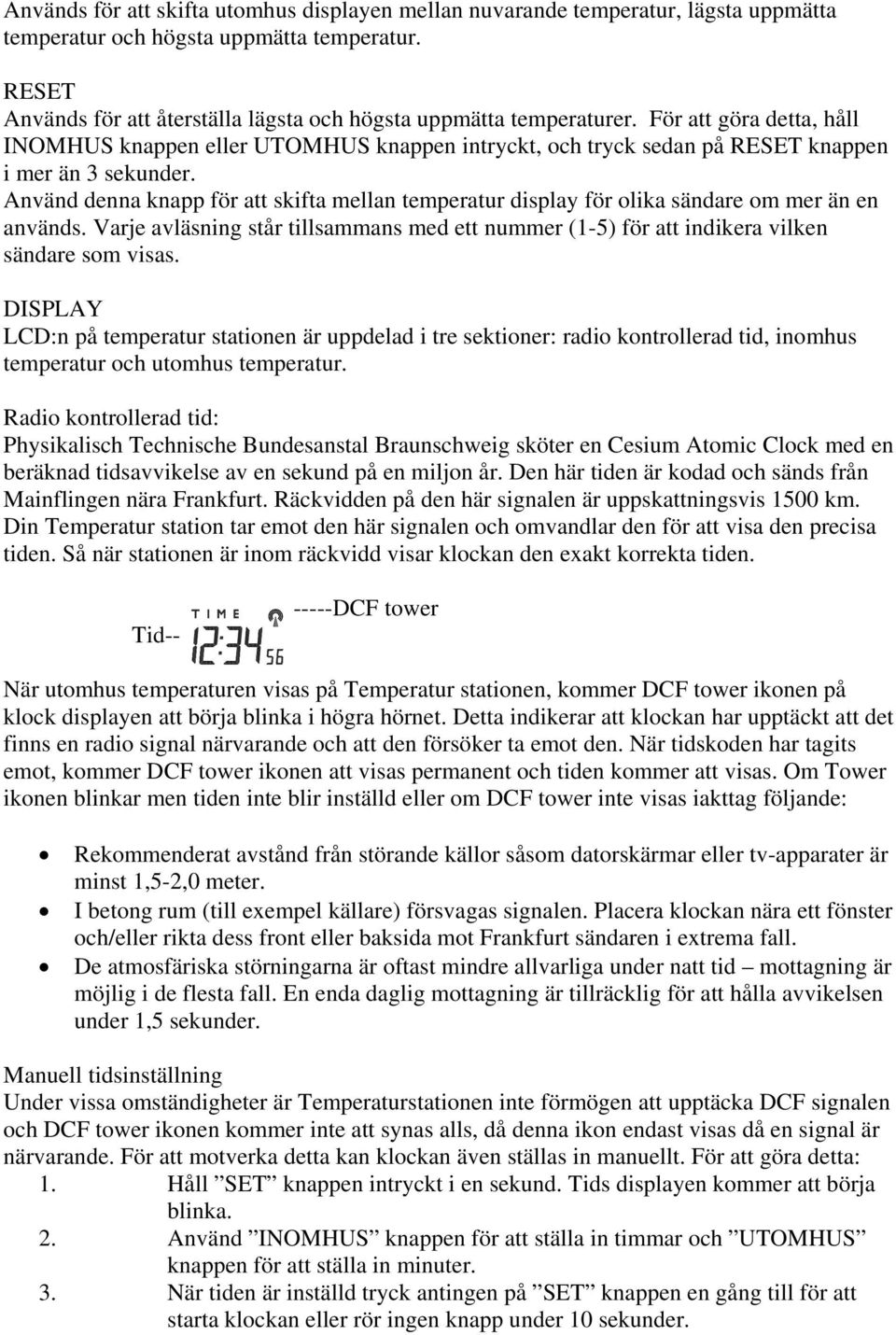

4 Används för att skifta utomhus displayen mellan nuvarande temperatur, lägsta uppmätta temperatur och högsta uppmätta temperatur. RESET Används för att återställa lägsta och högsta uppmätta temperaturer. För att göra detta, håll INOMHUS knappen eller UTOMHUS knappen intryckt, och tryck sedan på RESET knappen i mer än 3 sekunder. Använd denna knapp för att skifta mellan temperatur display för olika sändare om mer än en används. Varje avläsning står tillsammans med ett nummer (1-5) för att indikera vilken sändare som visas. DISPLAY LCD:n på temperatur stationen är uppdelad i tre sektioner: radio kontrollerad tid, inomhus temperatur och utomhus temperatur. Radio kontrollerad tid: Physikalisch Technische Bundesanstal Braunschweig sköter en Cesium Atomic Clock med en beräknad tidsavvikelse av en sekund på en miljon år. Den här tiden är kodad och sänds från Mainflingen nära Frankfurt. Räckvidden på den här signalen är uppskattningsvis 1500 km. Din Temperatur station tar emot den här signalen och omvandlar den för att visa den precisa tiden. Så när stationen är inom räckvidd visar klockan den exakt korrekta tiden. Tid DCF tower När utomhus temperaturen visas på Temperatur stationen, kommer DCF tower ikonen på klock displayen att börja blinka i högra hörnet. Detta indikerar att klockan har upptäckt att det finns en radio signal närvarande och att den försöker ta emot den. När tidskoden har tagits emot, kommer DCF tower ikonen att visas permanent och tiden kommer att visas. Om Tower ikonen blinkar men tiden inte blir inställd eller om DCF tower inte visas iakttag följande: Rekommenderat avstånd från störande källor såsom datorskärmar eller tv-apparater är minst 1,5-2,0 meter. I betong rum (till exempel källare) försvagas signalen. Placera klockan nära ett fönster och/eller rikta dess front eller baksida mot Frankfurt sändaren i extrema fall. De atmosfäriska störningarna är oftast mindre allvarliga under natt tid mottagning är möjlig i de flesta fall. En enda daglig mottagning är tillräcklig för att hålla avvikelsen under 1,5 sekunder. Manuell tidsinställning Under vissa omständigheter är Temperaturstationen inte förmögen att upptäcka DCF signalen och DCF tower ikonen kommer inte att synas alls, då denna ikon endast visas då en signal är närvarande. För att motverka detta kan klockan även ställas in manuellt. För att göra detta: 1. Håll SET knappen intryckt i en sekund. Tids displayen kommer att börja blinka. 2. Använd INOMHUS knappen för att ställa in timmar och UTOMHUS knappen för att ställa in minuter. 3. När tiden är inställd tryck antingen på SET knappen en gång till för att starta klockan eller rör ingen knapp under 10 sekunder.

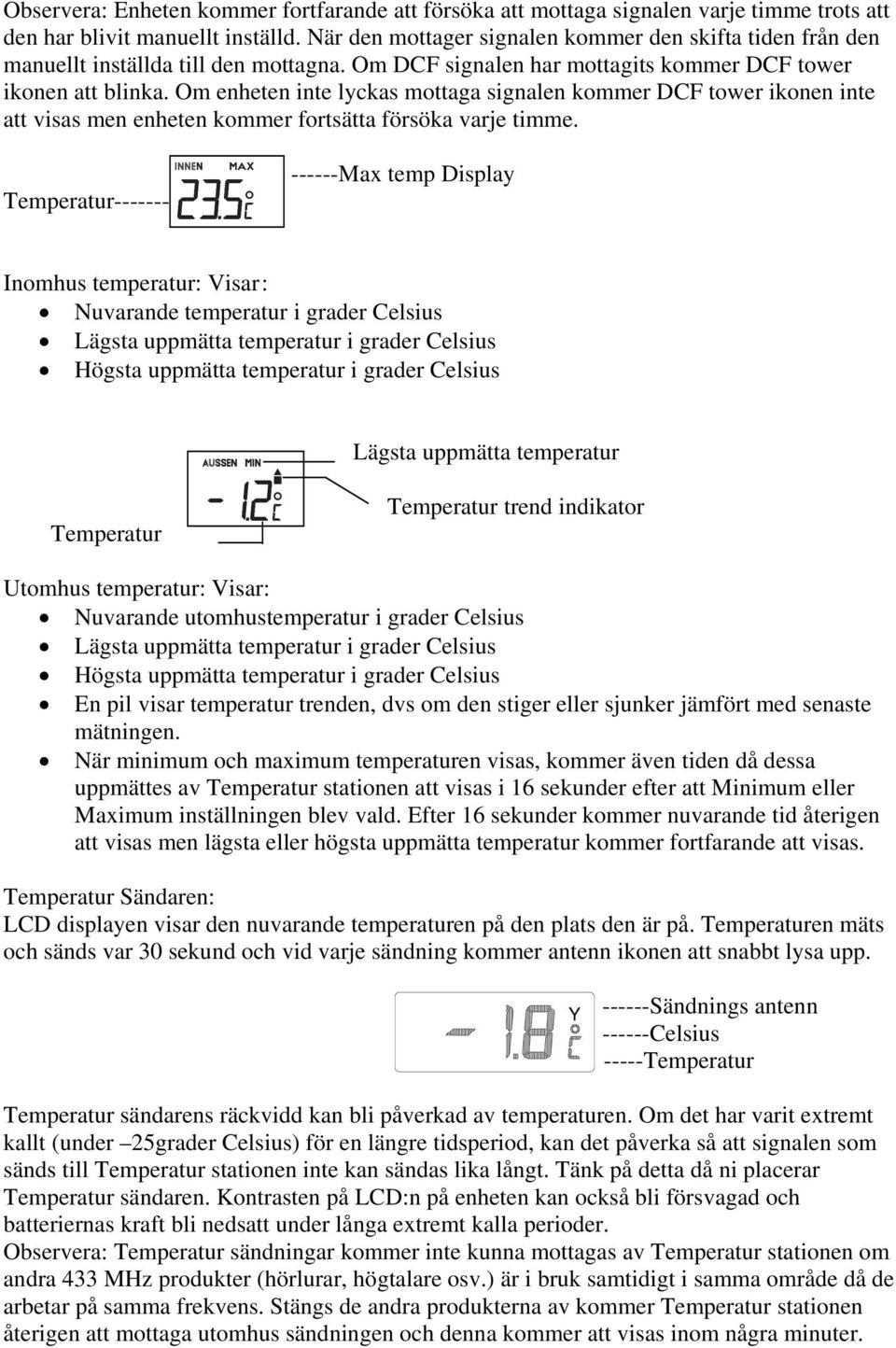

5 Observera: Enheten kommer fortfarande att försöka att mottaga signalen varje timme trots att den har blivit manuellt inställd. När den mottager signalen kommer den skifta tiden från den manuellt inställda till den mottagna. Om DCF signalen har mottagits kommer DCF tower ikonen att blinka. Om enheten inte lyckas mottaga signalen kommer DCF tower ikonen inte att visas men enheten kommer fortsätta försöka varje timme. Temperatur Max temp Display Inomhus temperatur: Visar : Nuvarande temperatur i grader Celsius Lägsta uppmätta temperatur i grader Celsius Högsta uppmätta temperatur i grader Celsius Lägsta uppmätta temperatur Temperatur Temperatur trend indikator Utomhus temperatur: Visar: Nuvarande utomhustemperatur i grader Celsius Lägsta uppmätta temperatur i grader Celsius Högsta uppmätta temperatur i grader Celsius En pil visar temperatur trenden, dvs om den stiger eller sjunker jämfört med senaste mätningen. När minimum och maximum temperaturen visas, kommer även tiden då dessa uppmättes av Temperatur stationen att visas i 16 sekunder efter att Minimum eller Maximum inställningen blev vald. Efter 16 sekunder kommer nuvarande tid återigen att visas men lägsta eller högsta uppmätta temperatur kommer fortfarande att visas. Temperatur Sändaren: LCD displayen visar den nuvarande temperaturen på den plats den är på. Temperaturen mäts och sänds var 30 sekund och vid varje sändning kommer antenn ikonen att snabbt lysa upp. Y Sändnings antenn Celsius -----Temperatur Temperatur sändarens räckvidd kan bli påverkad av temperaturen. Om det har varit extremt kallt (under 25grader Celsius) för en längre tidsperiod, kan det påverka så att signalen som sänds till Temperatur stationen inte kan sändas lika långt. Tänk på detta då ni placerar Temperatur sändaren. Kontrasten på LCD:n på enheten kan också bli försvagad och batteriernas kraft bli nedsatt under långa extremt kalla perioder. Observera: Temperatur sändningar kommer inte kunna mottagas av Temperatur stationen om andra 433 MHz produkter (hörlurar, högtalare osv.) är i bruk samtidigt i samma område då de arbetar på samma frekvens. Stängs de andra produkterna av kommer Temperatur stationen återigen att mottaga utomhus sändningen och denna kommer att visas inom några minuter.

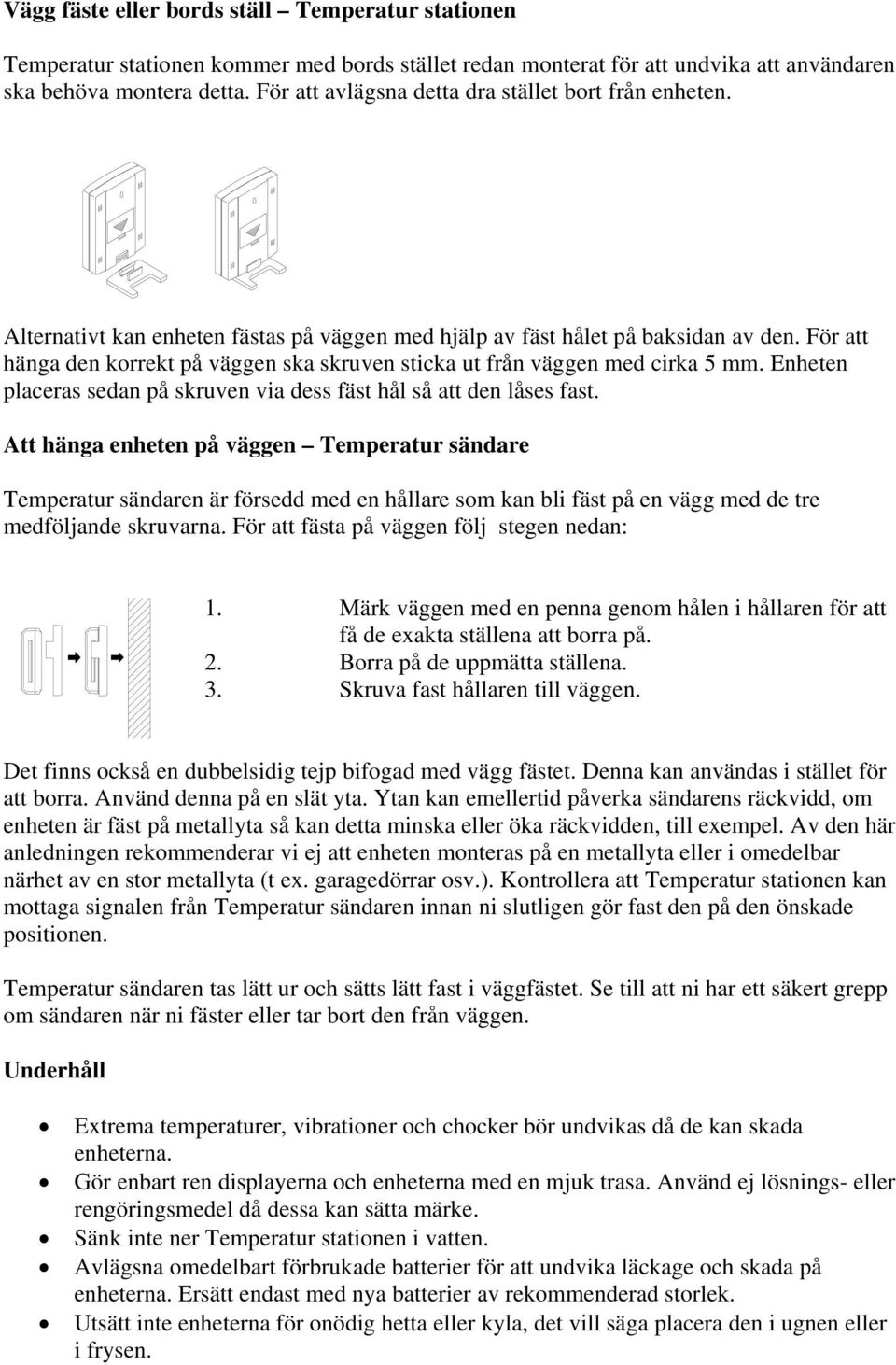

6 Vägg fäste eller bords ställ Temperatur stationen Temperatur stationen kommer med bords stället redan monterat för att undvika att användaren ska behöva montera detta. För att avlägsna detta dra stället bort från enheten. Alternativt kan enheten fästas på väggen med hjälp av fäst hålet på baksidan av den. För att hänga den korrekt på väggen ska skruven sticka ut från väggen med cirka 5 mm. Enheten placeras sedan på skruven via dess fäst hål så att den låses fast. Att hänga enheten på väggen Temperatur sändare Temperatur sändaren är försedd med en hållare som kan bli fäst på en vägg med de tre medföljande skruvarna. För att fästa på väggen följ stegen nedan: 1. Märk väggen med en penna genom hålen i hållaren för att få de exakta ställena att borra på. 2. Borra på de uppmätta ställena. 3. Skruva fast hållaren till väggen. Det finns också en dubbelsidig tejp bifogad med vägg fästet. Denna kan användas i stället för att borra. Använd denna på en slät yta. Ytan kan emellertid påverka sändarens räckvidd, om enheten är fäst på metallyta så kan detta minska eller öka räckvidden, till exempel. Av den här anledningen rekommenderar vi ej att enheten monteras på en metallyta eller i omedelbar närhet av en stor metallyta (t ex. garagedörrar osv.). Kontrollera att Temperatur stationen kan mottaga signalen från Temperatur sändaren innan ni slutligen gör fast den på den önskade positionen. Temperatur sändaren tas lätt ur och sätts lätt fast i väggfästet. Se till att ni har ett säkert grepp om sändaren när ni fäster eller tar bort den från väggen. Underhåll Extrema temperaturer, vibrationer och chocker bör undvikas då de kan skada enheterna. Gör enbart ren displayerna och enheterna med en mjuk trasa. Använd ej lösnings- eller rengöringsmedel då dessa kan sätta märke. Sänk inte ner Temperatur stationen i vatten. Avlägsna omedelbart förbrukade batterier för att undvika läckage och skada på enheterna. Ersätt endast med nya batterier av rekommenderad storlek. Utsätt inte enheterna för onödig hetta eller kyla, det vill säga placera den i ugnen eller i frysen.

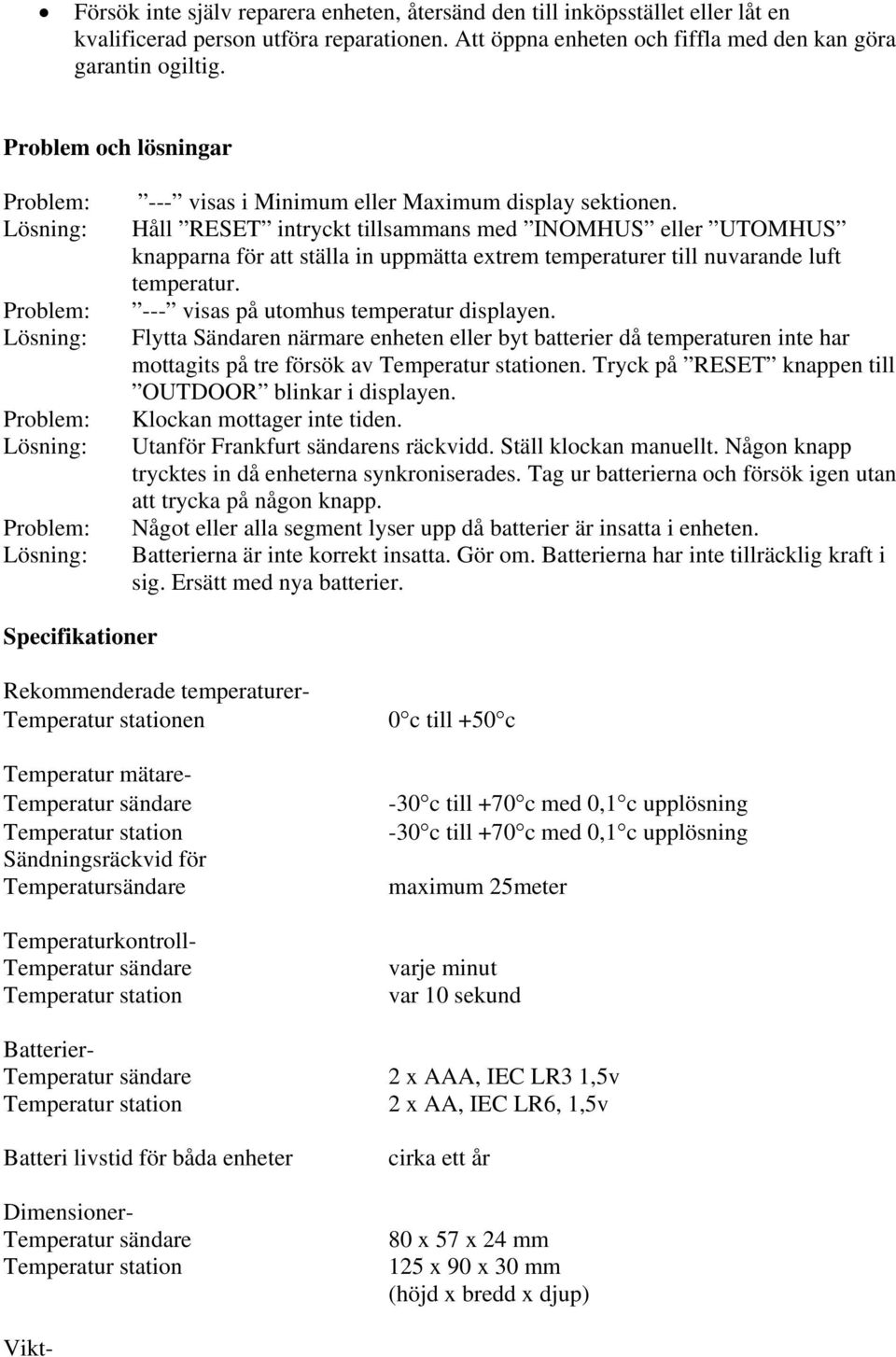

7 Försök inte själv reparera enheten, återsänd den till inköpsstället eller låt en kvalificerad person utföra reparationen. Att öppna enheten och fiffla med den kan göra garantin ogiltig. Problem och lösningar Problem: Lösning: Problem: Lösning: Problem: Lösning: Problem: Lösning: --- visas i Minimum eller Maximum display sektionen. Håll RESET intryckt tillsammans med INOMHUS eller UTOMHUS knapparna för att ställa in uppmätta extrem temperaturer till nuvarande luft temperatur. --- visas på utomhus temperatur displayen. Flytta Sändaren närmare enheten eller byt batterier då temperaturen inte har mottagits på tre försök av Temperatur stationen. Tryck på RESET knappen till OUTDOOR blinkar i displayen. Klockan mottager inte tiden. Utanför Frankfurt sändarens räckvidd. Ställ klockan manuellt. Någon knapp trycktes in då enheterna synkroniserades. Tag ur batterierna och försök igen utan att trycka på någon knapp. Något eller alla segment lyser upp då batterier är insatta i enheten. Batterierna är inte korrekt insatta. Gör om. Batterierna har inte tillräcklig kraft i sig. Ersätt med nya batterier. Specifikationer Rekommenderade temperaturer- Temperatur stationen Temperatur mätare- Temperatur sändare Temperatur station Sändningsräckvid för Temperatursändare Temperaturkontroll- Temperatur sändare Temperatur station 0 c till +50 c -30 c till +70 c med 0,1 c upplösning -30 c till +70 c med 0,1 c upplösning maximum 25meter varje minut var 10 sekund Batterier- Temperatur sändare 2 x AAA, IEC LR3 1,5v Temperatur station 2 x AA, IEC LR6, 1,5v Batteri livstid för båda enheter Dimensioner- Temperatur sändare Temperatur station cirka ett år 80 x 57 x 24 mm 125 x 90 x 30 mm (höjd x bredd x djup) Vikt-

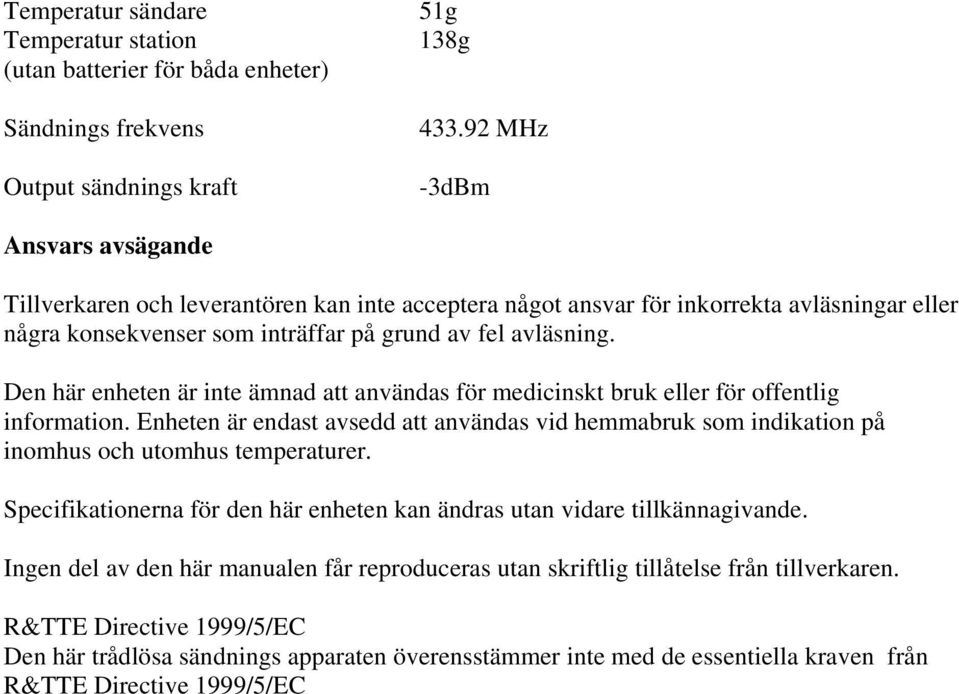

8 Temperatur sändare Temperatur station (utan batterier för båda enheter) Sändnings frekvens Output sändnings kraft 51g 138g MHz -3dBm Ansvars avsägande Tillverkaren och leverantören kan inte acceptera något ansvar för inkorrekta avläsningar eller några konsekvenser som inträffar på grund av fel avläsning. Den här enheten är inte ämnad att användas för medicinskt bruk eller för offentlig information. Enheten är endast avsedd att användas vid hemmabruk som indikation på inomhus och utomhus temperaturer. Specifikationerna för den här enheten kan ändras utan vidare tillkännagivande. Ingen del av den här manualen får reproduceras utan skriftlig tillåtelse från tillverkaren. R&TTE Directive 1999/5/EC Den här trådlösa sändnings apparaten överensstämmer inte med de essentiella kraven från R&TTE Directive 1999/5/EC
