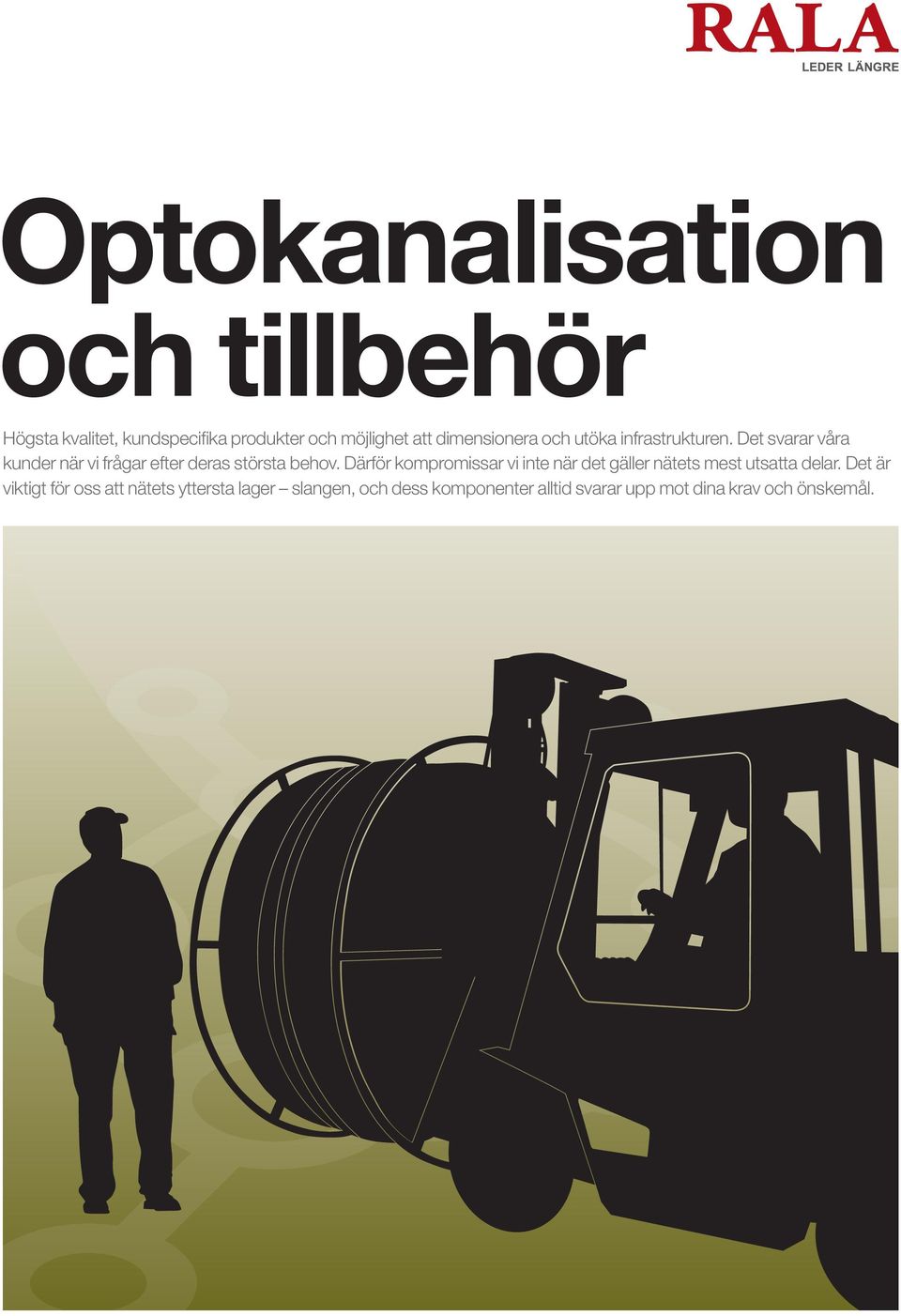

1 Optokanalisation och tillbehör Högsta kvalitet, kundspecifi ka produkter och möjlighet att dimensionera och utöka infrastrukturen. Det svarar våra kunder när vi frågar efter deras största behov. Därför kompromissar vi inte när det gäller nätets mest utsatta delar. Det är viktigt för oss att nätets yttersta lager slangen, och dess komponenter alltid svarar upp mot dina krav och önskemål.

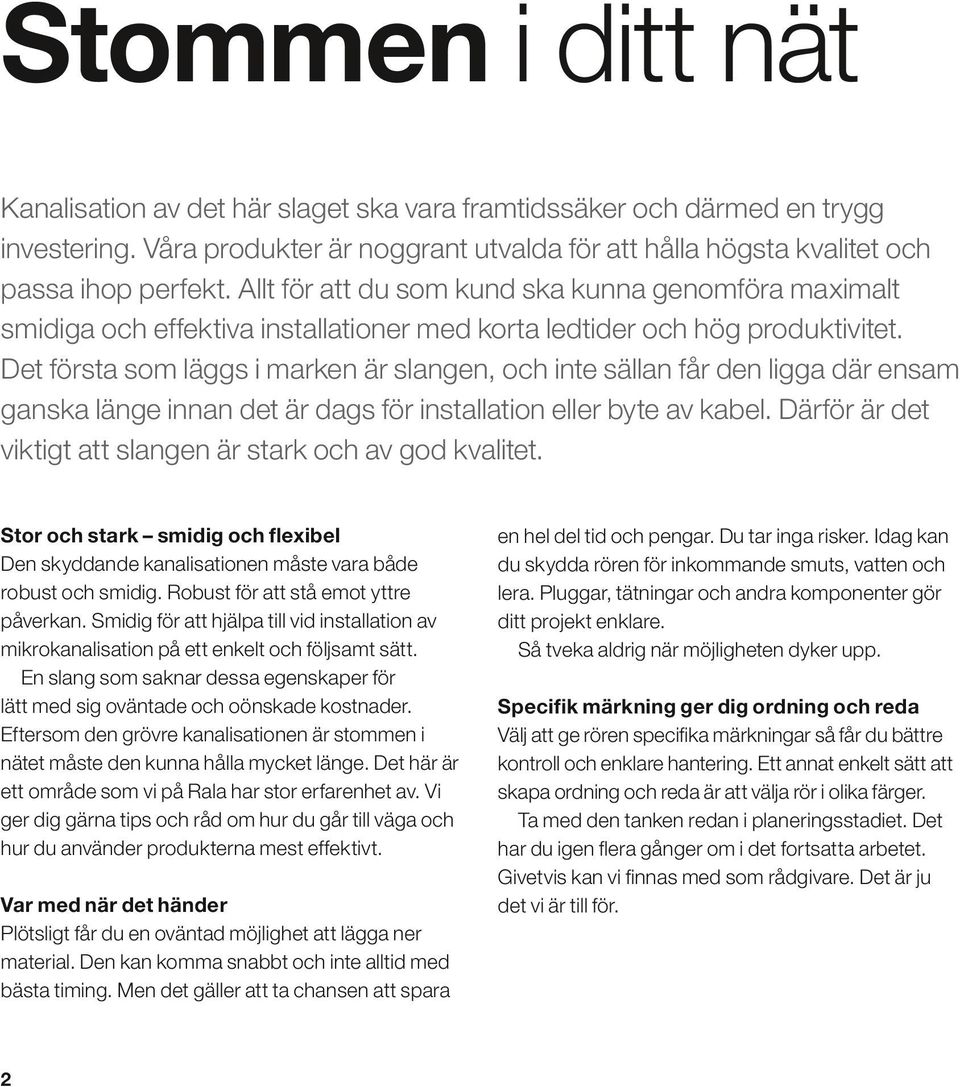

2 Stommen i ditt nät Kanalisation av det här slaget ska vara framtidssäker och därmed en trygg inve stering. Våra produkter är noggrant utvalda för att hålla högsta kvalitet och passa ihop perfekt. Allt för att du som kund ska kunna genomföra maximalt smidiga och effektiva installationer med korta ledtider och hög produktivitet. Det första som läggs i marken är slangen, och inte sällan får den ligga där ensam ganska länge innan det är dags för installation eller byte av kabel. Därför är det viktigt att slangen är stark och av god kvalitet. Stor och stark smidig och flexibel Den skyddande kanalisationen måste vara både robust och smidig. Robust för att stå emot yttre påverkan. Smidig för att hjälpa till vid installation av mikrokanalisation på ett enkelt och följsamt sätt. En slang som saknar dessa egenskaper för lätt med sig oväntade och oönskade kostnader. Eftersom den grövre kanalisationen är stommen i nätet måste den kunna hålla mycket länge. Det här är ett område som vi på Rala har stor erfarenhet av. Vi ger dig gärna tips och råd om hur du går till väga och hur du använder produkterna mest effektivt. Var med när det händer Plötsligt får du en oväntad möjlighet att lägga ner material. Den kan komma snabbt och inte alltid med bästa timing. Men det gäller att ta chansen att spara en hel del tid och pengar. Du tar inga risker. Idag kan du skydda rören för inkommande smuts, vatten och lera. Pluggar, tätningar och andra komponenter gör ditt projekt enklare. Så tveka aldrig när möjligheten dyker upp. Specifik märkning ger dig ordning och reda Välj att ge rören specifika märkningar så får du bättre kontroll och enklare hantering. Ett annat enkelt sätt att skapa ordning och reda är att välja rör i olika färger. Ta med den tanken redan i planeringsstadiet. Det har du igen flera gånger om i det fortsatta arbetet. Givetvis kan vi finnas med som rådgivare. Det är ju det vi är till för. 2

3 3

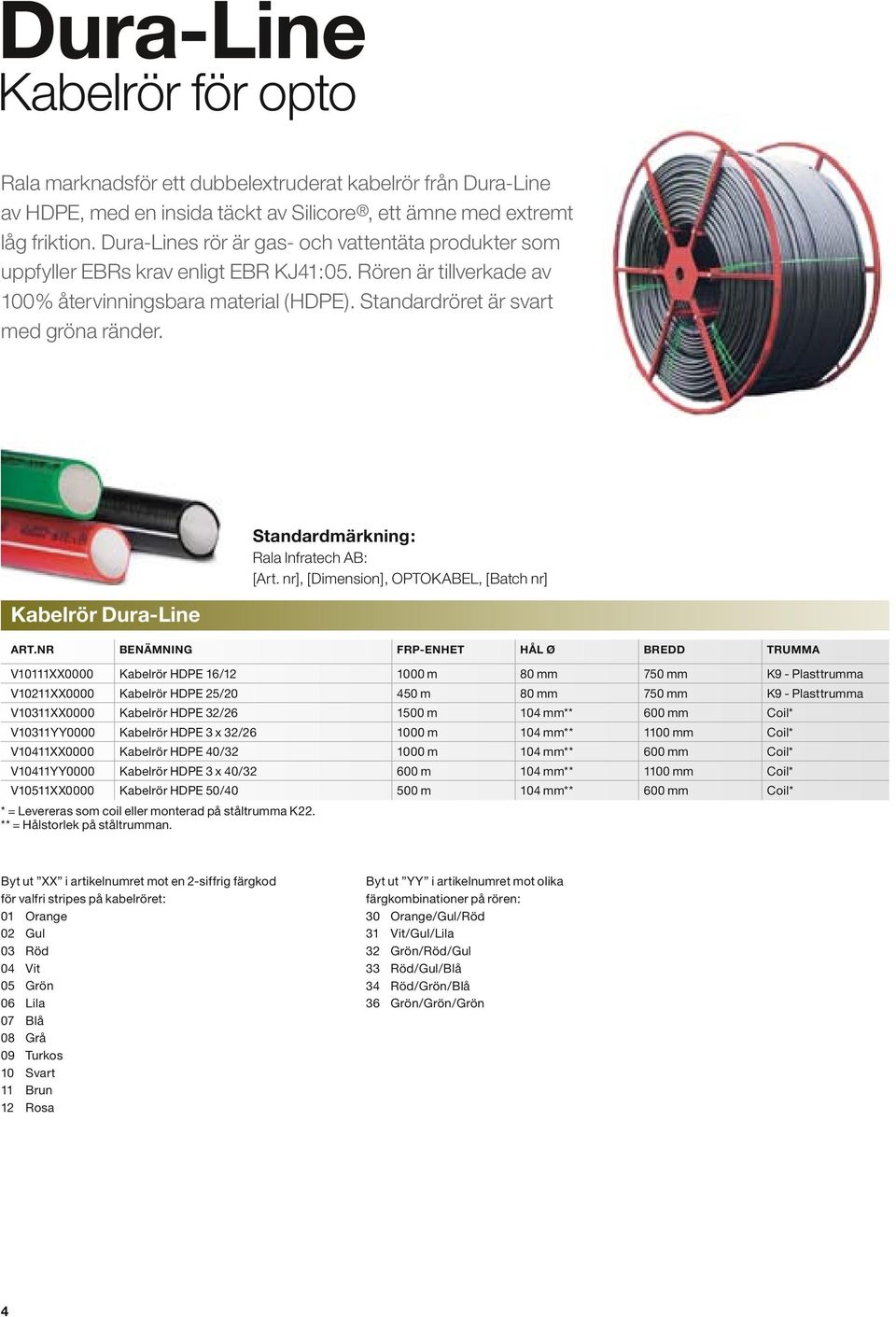

4 Dura-Line Kabelrör för opto Rala marknadsför ett dubbelextruderat kabelrör från Dura-Line av HDPE, med en insida täckt av Silicore, ett ämne med extremt låg friktion. Dura-Lines rör är gas- och vattentäta produkter som uppfyller EBRs krav enligt EBR KJ41:05. Rören är tillverkade av 100% återvinningsbara material (HDPE). Standardröret är svart med gröna ränder. Kabelrör Dura-Line Standardmärkning: Rala Infratech AB: [Art. nr], [Dimension], OPTOKABEL, [Batch nr] ART.NR Benämning FRP-ENHET HÅL Ø BREDD trumma V10111XX0000 Kabelrör HDPE 16/ m 80 mm 750 mm K9 - Plasttrumma V10211XX0000 Kabelrör HDPE 25/ m 80 mm 750 mm K9 - Plasttrumma V10311XX0000 Kabelrör HDPE 32/ m 104 mm** 600 mm Coil* V10311YY0000 Kabelrör HDPE 3 x 32/ m 104 mm** 1100 mm Coil* V10411XX0000 Kabelrör HDPE 40/ m 104 mm** 600 mm Coil* V10411YY0000 Kabelrör HDPE 3 x 40/ m 104 mm** 1100 mm Coil* V10511XX0000 Kabelrör HDPE 50/ m 104 mm** 600 mm Coil* * = Levereras som coil eller monterad på ståltrumma K22. ** = Hålstorlek på ståltrumman. Byt ut XX i artikelnumret mot en 2-siffrig färgkod för valfri stripes på kabelröret: 01 Orange 02 Gul 03 Röd 04 Vit 05 Grön 06 Lila 07 Blå 08 Grå 09 Turkos 10 Svart 11 Brun 12 Rosa Byt ut YY i artikelnumret mot olika färgkombinationer på rören: 30 Orange/Gul/Röd 31 Vit/Gul/Lila 32 Grön/Röd/Gul 33 Röd/Gul/Blå 34 Röd/Grön/Blå 36 Grön/Grön/Grön 4

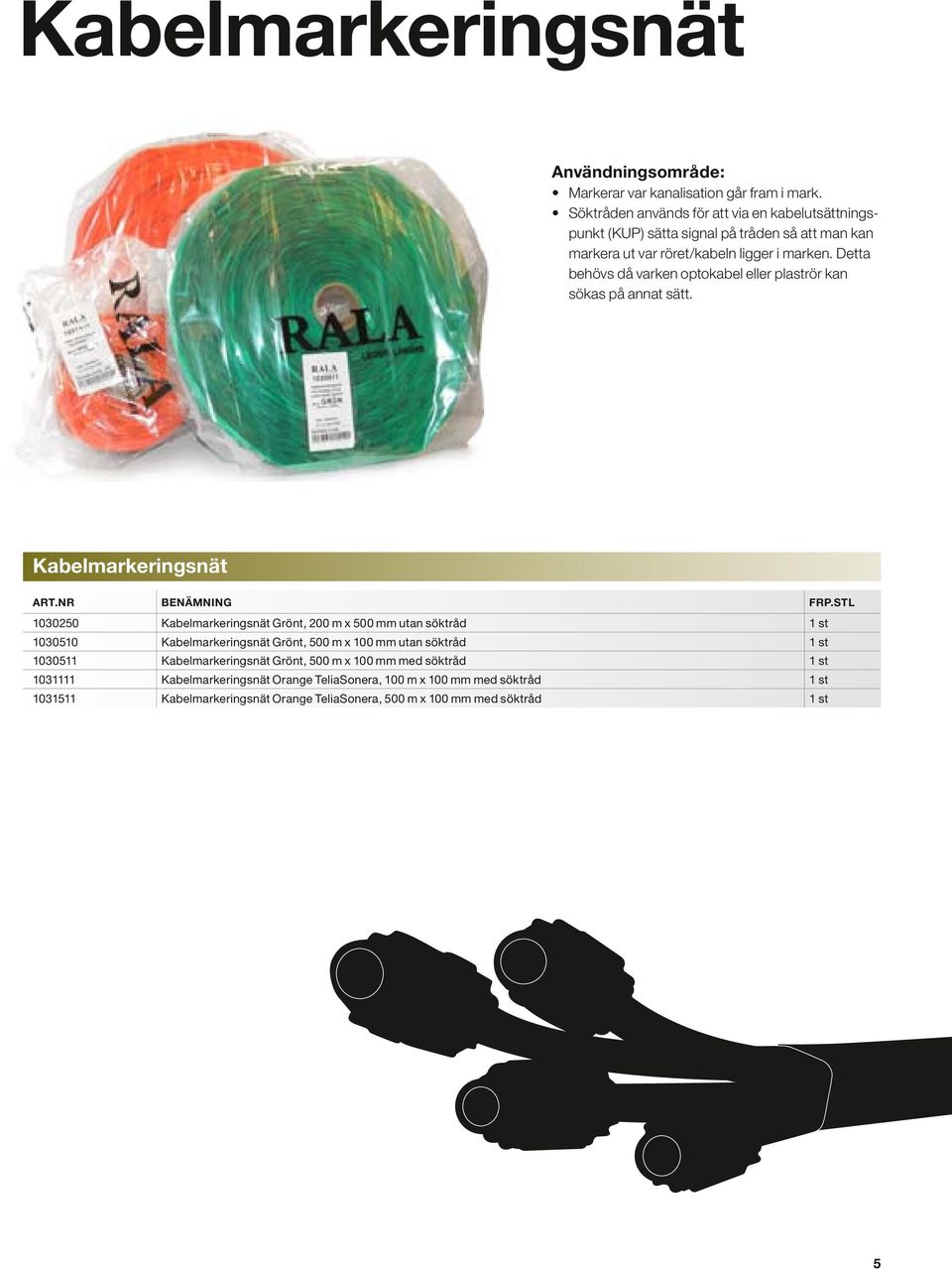

5 Kabelmarkeringsnät Användningsområde: Markerar var kanalisation går fram i mark. Söktråden används för att via en kabelutsättningspunkt (KUP) sätta signal på tråden så att man kan markera ut var röret/kabeln ligger i marken. Detta behövs då varken optokabel eller plaströr kan sökas på annat sätt. Kabelmarkeringsnät ART.NR Benämning FRP.STL Kabelmarkeringsnät Grönt, 200 m x 500 mm utan söktråd 1 st Kabelmarkeringsnät Grönt, 500 m x 100 mm utan söktråd 1 st Kabelmarkeringsnät Grönt, 500 m x 100 mm med söktråd 1 st Kabelmarkeringsnät Orange TeliaSonera, 100 m x 100 mm med söktråd 1 st Kabelmarkeringsnät Orange TeliaSonera, 500 m x 100 mm med söktråd 1 st 5

6 6

7 Kabelutsättningspåle (KUP) Hitta din infrastruktur När förläggning av rör är klart underlättar det om identifiering av position kan ske på ett enkelt sätt. Rala har utvecklat en kabelutsättningspåle för att möta detta behov. Ralas KUP effektiviserar hanteringen av din infrastruktur på ett nytt sätt. KUPen fungerar både som identifiering av kanalisationens placering och skapar möjlighet att aktivera söktråden utan att gå ned i en brunn eller gräva fram tråden. I stolpen finns två standardiserade uttag. Inne i stolpen går sedan tråden ned i backen och sammankopplas med söktråden. Genom att koppla på signal direkt vid pålen kan söktråden användas utan att ingrepp görs i det befintliga systemet. Det är också möjligt att bryggkoppla en påle för att kunna söka på längre avstånd. Det finns ytterligare en variant med tre uttag, för en T-korsning. Det går bra att stansa in koordinater direkt på stolpen eller popnita fast en separat bricka. Standardutförande: Stolpe av aluminium 40 x 40 mm Anslutningskontakter Anslutningskabel á 5000 mm Markeringstejp (Svart/Gul) Kabelutsättningspåle ART.NR Benämning BREDD höjd Kabelutsättningspåle, rak 40 mm 1500 mm Kabelutsättningspåle, avgrening 40 mm 1500 mm Användningsområde för kabelutsättningspåle: Söktråd Söktråd Kabelutsättningspåle, rak När du har en kanalisation som ligger i en riktning. Kabelutsättningspåle, avgrening När du kommer till en korsningspunkt och du vill ha möjlighet att koppla i tre riktningar. 7

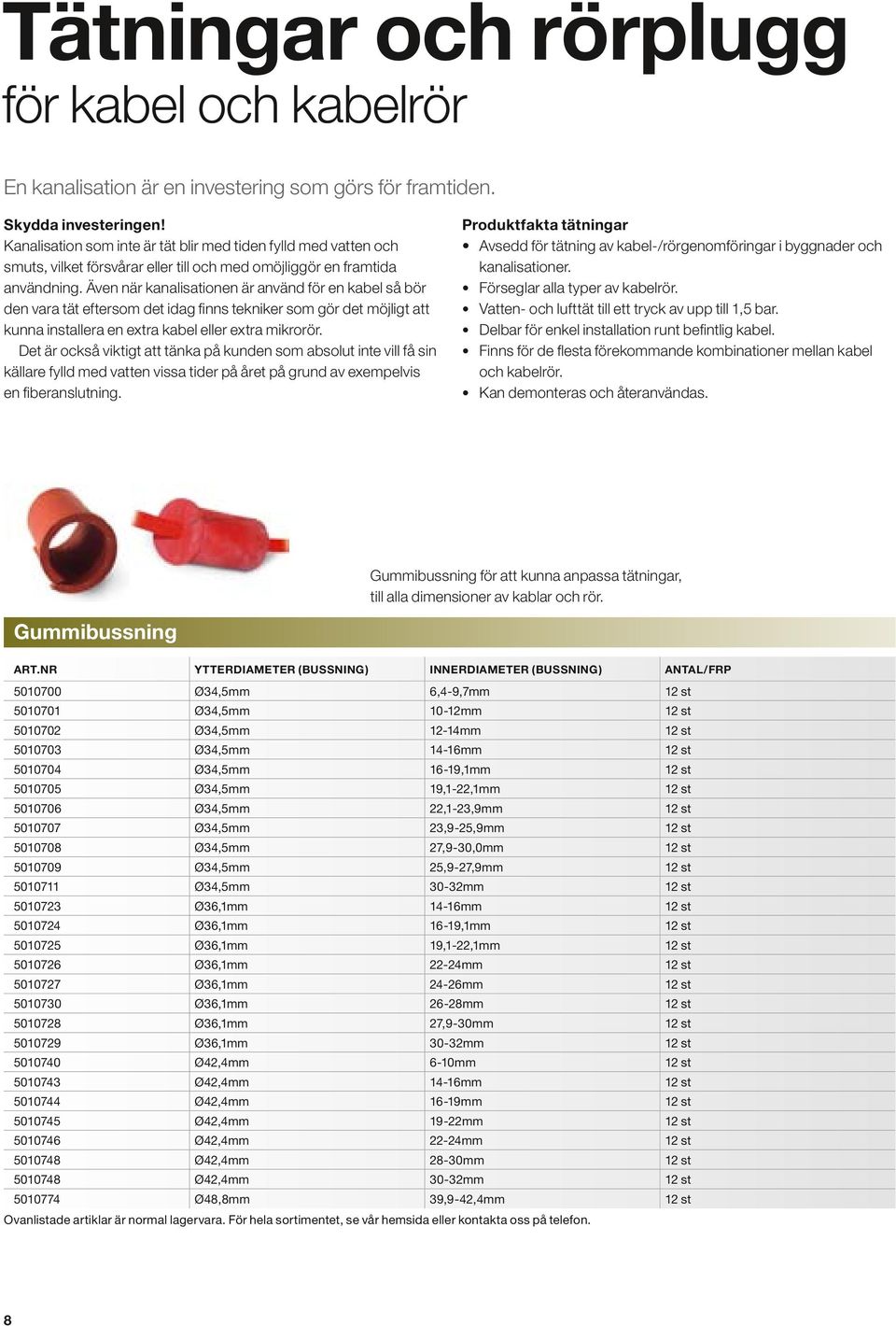

8 Tätningar och rörplugg för kabel och kabelrör En kanalisation är en investering som görs för framtiden. Skydda investeringen! Kanalisation som inte är tät blir med tiden fylld med vatten och smuts, vilket försvårar eller till och med omöjliggör en framtida användning. Även när kanalisationen är använd för en kabel så bör den vara tät eftersom det idag finns tekniker som gör det möjligt att kunna installera en extra kabel eller extra mikrorör. Det är också viktigt att tänka på kunden som absolut inte vill få sin källare fylld med vatten vissa tider på året på grund av exempelvis en fiberanslutning. Produktfakta tätningar Avsedd för tätning av kabel-/rörgenomföringar i byggnader och kanalisationer. Förseglar alla typer av kabelrör. Vatten- och lufttät till ett tryck av upp till 1,5 bar. Delbar för enkel installation runt befintlig kabel. Finns för de flesta förekommande kombinationer mellan kabel och kabelrör. Kan demonteras och återanvändas. Gummibussning för att kunna anpassa tätningar, till alla dimensioner av kablar och rör. Gummibussning ART.NR ytterdiameter (bussning) innerdiameter (Bussning) antal/frp Ø34,5mm 6,4-9,7mm 12 st Ø34,5mm 10-12mm 12 st Ø34,5mm 12-14mm 12 st Ø34,5mm 14-16mm 12 st Ø34,5mm 16-19,1mm 12 st Ø34,5mm 19,1-22,1mm 12 st Ø34,5mm 22,1-23,9mm 12 st Ø34,5mm 23,9-25,9mm 12 st Ø34,5mm 27,9-30,0mm 12 st Ø34,5mm 25,9-27,9mm 12 st Ø34,5mm 30-32mm 12 st Ø36,1mm 14-16mm 12 st Ø36,1mm 16-19,1mm 12 st Ø36,1mm 19,1-22,1mm 12 st Ø36,1mm 22-24mm 12 st Ø36,1mm 24-26mm 12 st Ø36,1mm 26-28mm 12 st Ø36,1mm 27,9-30mm 12 st Ø36,1mm 30-32mm 12 st Ø42,4mm 6-10mm 12 st Ø42,4mm 14-16mm 12 st Ø42,4mm 16-19mm 12 st Ø42,4mm 19-22mm 12 st Ø42,4mm 22-24mm 12 st Ø42,4mm 28-30mm 12 st Ø42,4mm 30-32mm 12 st Ø48,8mm 39,9-42,4mm 12 st Ovanlistade artiklar är normal lagervara. För hela sortimentet, se vår hemsida eller kontakta oss på telefon. 8

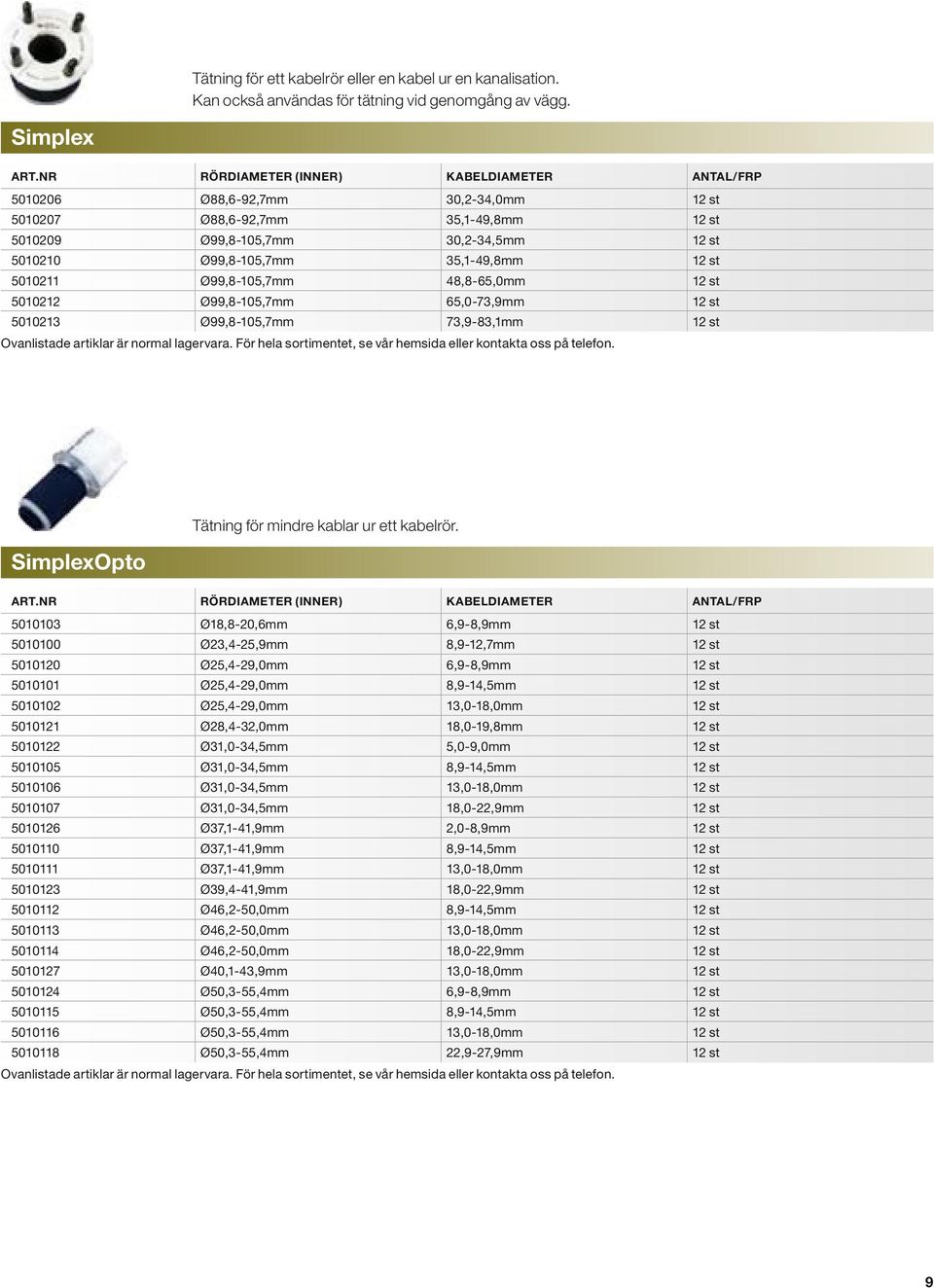

9 Tätning för ett kabelrör eller en kabel ur en kanalisation. Kan också användas för tätning vid genomgång av vägg. Simplex ART.NR rördiameter (inner) kabeldiameter antal/frp Ø88,6-92,7mm 30,2-34,0mm 12 st Ø88,6-92,7mm 35,1-49,8mm 12 st Ø99,8-105,7mm 30,2-34,5mm 12 st Ø99,8-105,7mm 35,1-49,8mm 12 st Ø99,8-105,7mm 48,8-65,0mm 12 st Ø99,8-105,7mm 65,0-73,9mm 12 st Ø99,8-105,7mm 73,9-83,1mm 12 st Ovanlistade artiklar är normal lagervara. För hela sortimentet, se vår hemsida eller kontakta oss på telefon. SimplexOpto Tätning för mindre kablar ur ett kabelrör. ART.NR rördiameter (inner) kabeldiameter antal/frp Ø18,8-20,6mm 6,9-8,9mm 12 st Ø23,4-25,9mm 8,9-12,7mm 12 st Ø25,4-29,0mm 6,9-8,9mm 12 st Ø25,4-29,0mm 8,9-14,5mm 12 st Ø25,4-29,0mm 13,0-18,0mm 12 st Ø28,4-32,0mm 18,0-19,8mm 12 st Ø31,0-34,5mm 5,0-9,0mm 12 st Ø31,0-34,5mm 8,9-14,5mm 12 st Ø31,0-34,5mm 13,0-18,0mm 12 st Ø31,0-34,5mm 18,0-22,9mm 12 st Ø37,1-41,9mm 2,0-8,9mm 12 st Ø37,1-41,9mm 8,9-14,5mm 12 st Ø37,1-41,9mm 13,0-18,0mm 12 st Ø39,4-41,9mm 18,0-22,9mm 12 st Ø46,2-50,0mm 8,9-14,5mm 12 st Ø46,2-50,0mm 13,0-18,0mm 12 st Ø46,2-50,0mm 18,0-22,9mm 12 st Ø40,1-43,9mm 13,0-18,0mm 12 st Ø50,3-55,4mm 6,9-8,9mm 12 st Ø50,3-55,4mm 8,9-14,5mm 12 st Ø50,3-55,4mm 13,0-18,0mm 12 st Ø50,3-55,4mm 22,9-27,9mm 12 st Ovanlistade artiklar är normal lagervara. För hela sortimentet, se vår hemsida eller kontakta oss på telefon. 9

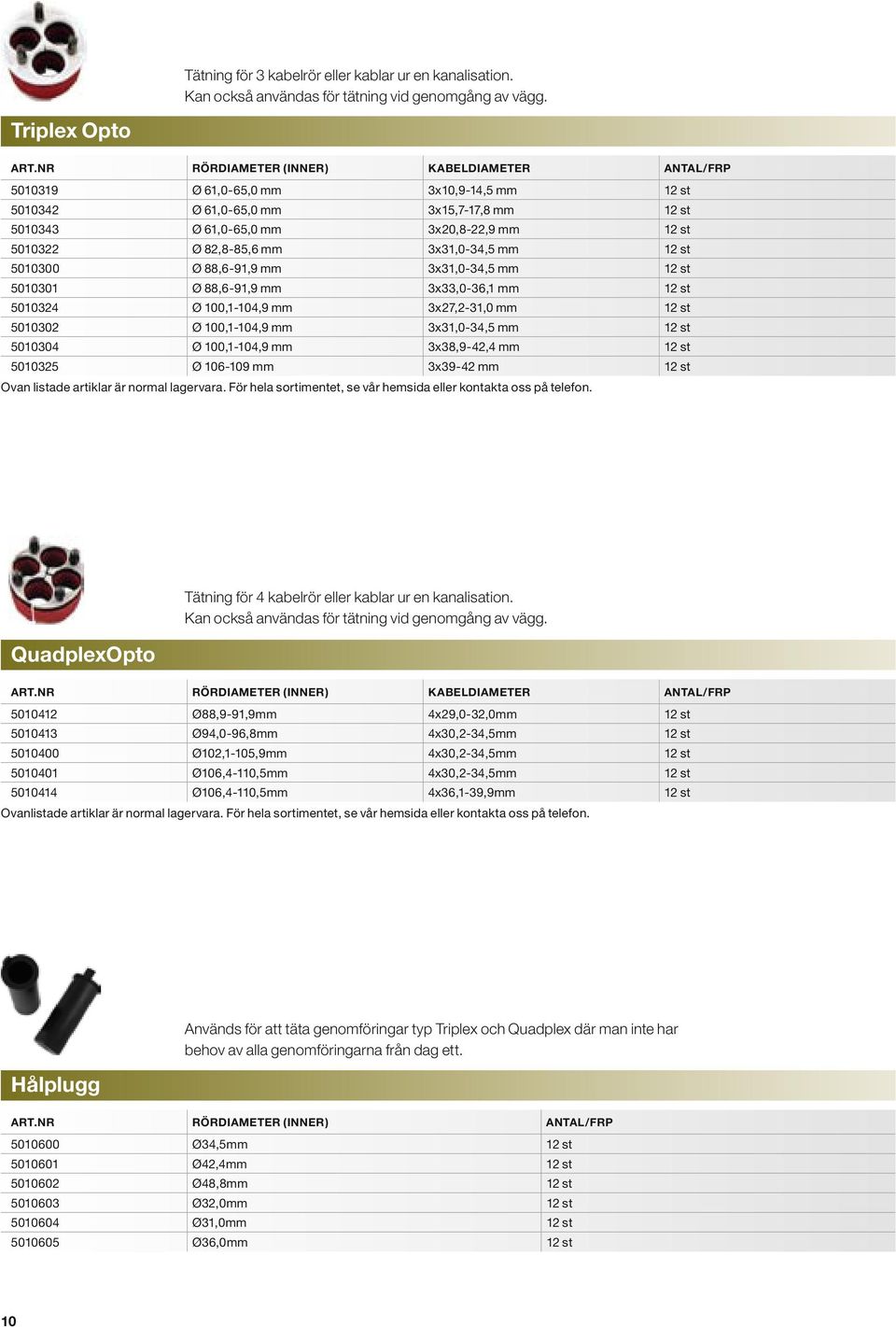

10 Tätning för 3 kabelrör eller kablar ur en kanalisation. Kan också användas för tätning vid genomgång av vägg. Triplex Opto ART.NR rördiameter (inner) kabeldiameter antal/frp Ø 61,0-65,0 mm 3x10,9-14,5 mm 12 st Ø 61,0-65,0 mm 3x15,7-17,8 mm 12 st Ø 61,0-65,0 mm 3x20,8-22,9 mm 12 st Ø 82,8-85,6 mm 3x31,0-34,5 mm 12 st Ø 88,6-91,9 mm 3x31,0-34,5 mm 12 st Ø 88,6-91,9 mm 3x33,0-36,1 mm 12 st Ø 100,1-104,9 mm 3x27,2-31,0 mm 12 st Ø 100,1-104,9 mm 3x31,0-34,5 mm 12 st Ø 100,1-104,9 mm 3x38,9-42,4 mm 12 st Ø mm 3x39-42 mm 12 st Ovan listade artiklar är normal lagervara. För hela sortimentet, se vår hemsida eller kontakta oss på telefon. QuadplexOpto Tätning för 4 kabelrör eller kablar ur en kanalisation. Kan också användas för tätning vid genomgång av vägg. ART.NR rördiameter (inner) kabeldiameter antal/frp Ø88,9-91,9mm 4x29,0-32,0mm 12 st Ø94,0-96,8mm 4x30,2-34,5mm 12 st Ø102,1-105,9mm 4x30,2-34,5mm 12 st Ø106,4-110,5mm 4x30,2-34,5mm 12 st Ø106,4-110,5mm 4x36,1-39,9mm 12 st Ovanlistade artiklar är normal lagervara. För hela sortimentet, se vår hemsida eller kontakta oss på telefon. Hålplugg Används för att täta genomföringar typ Triplex och Quadplex där man inte har behov av alla genomföringarna från dag ett. ART.NR rördiameter (inner) antal/frp Ø34,5mm 12 st Ø42,4mm 12 st Ø48,8mm 12 st Ø32,0mm 12 st Ø31,0mm 12 st Ø36,0mm 12 st 10

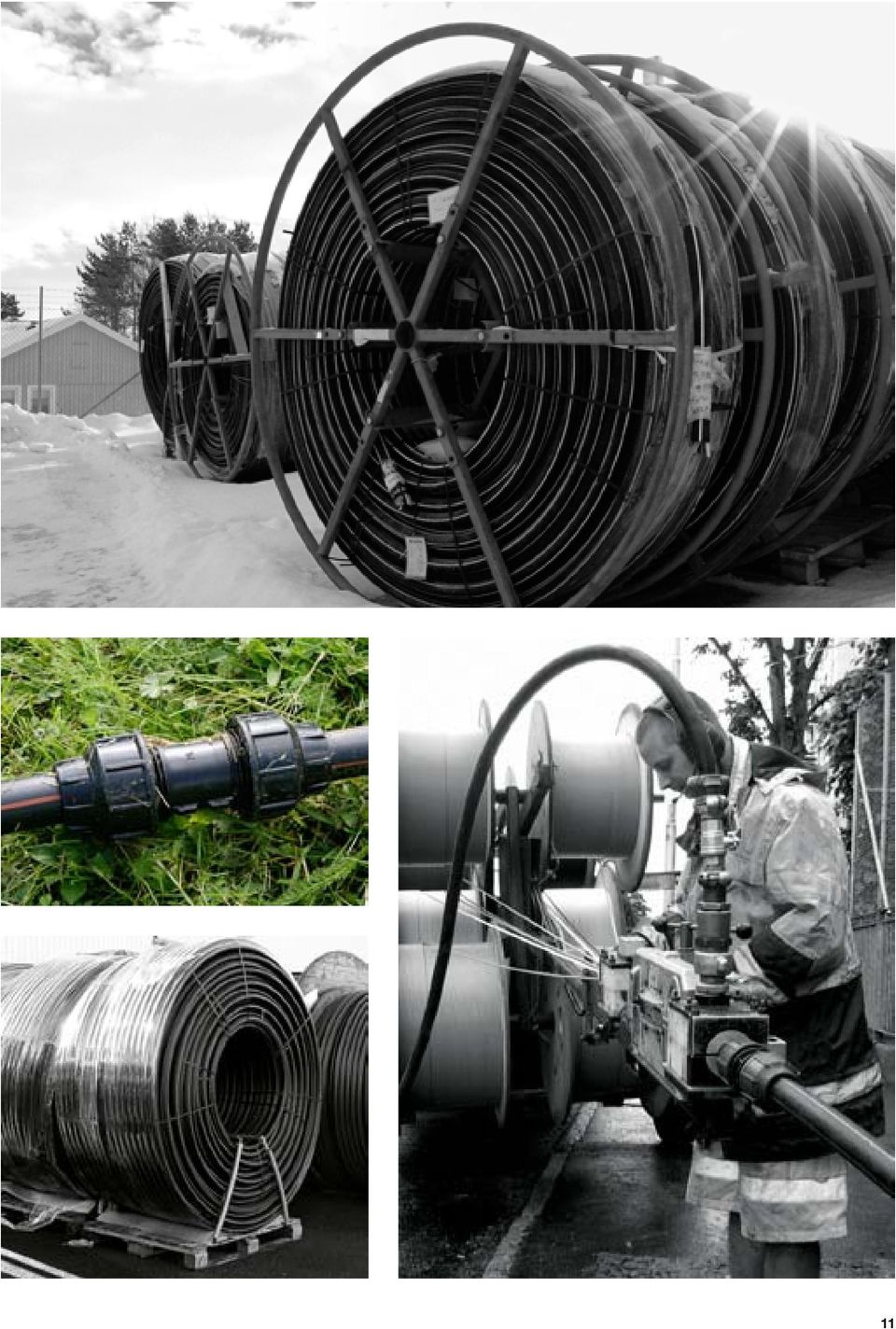

11 11

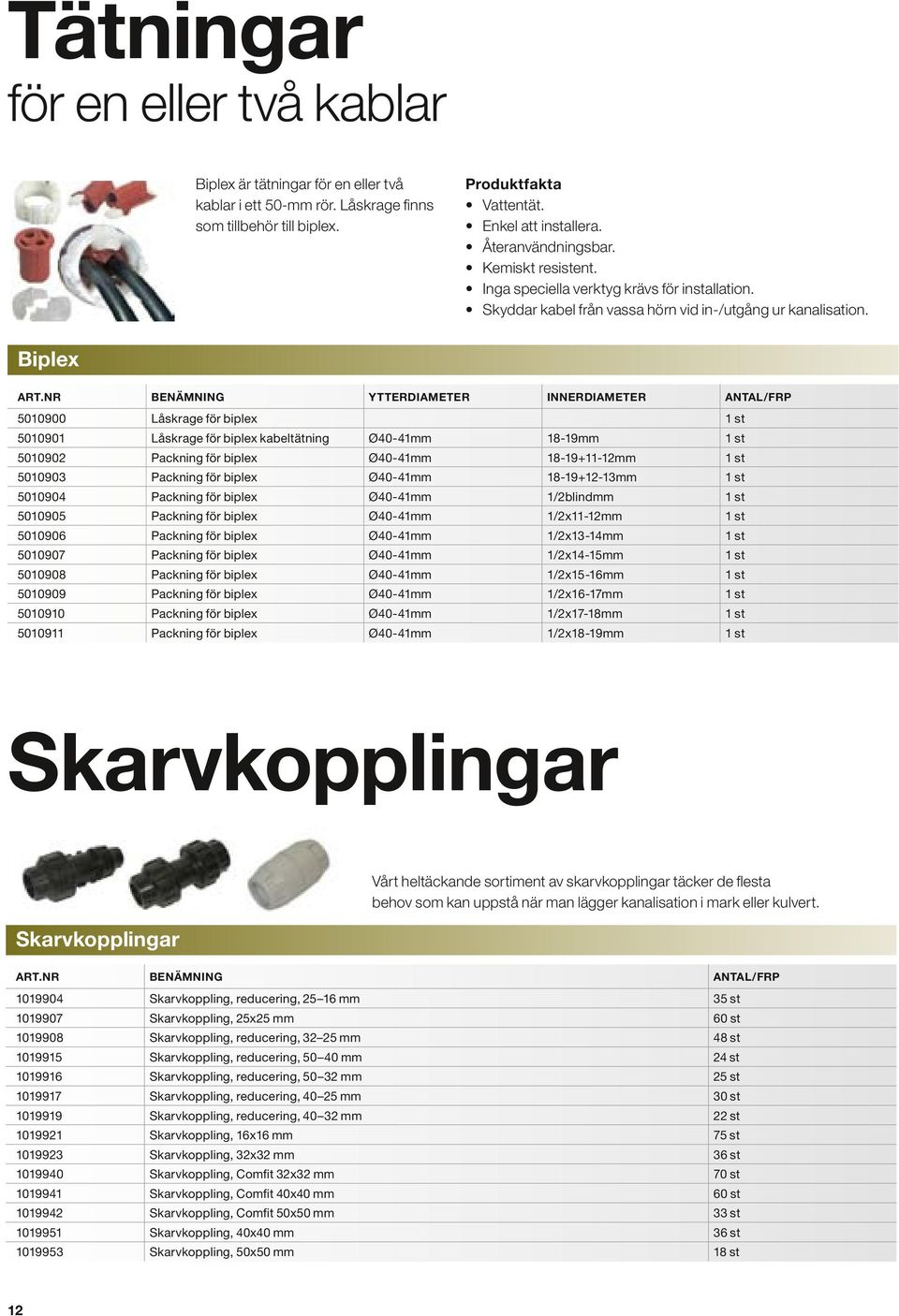

12 Tätningar för en eller två kablar Biplex är tätningar för en eller två kablar i ett 50-mm rör. Låskrage finns som tillbehör till biplex. Produktfakta Vattentät. Enkel att installera. Återanvändningsbar. Kemiskt resistent. Inga speciella verktyg krävs för installation. Skyddar kabel från vassa hörn vid in-/utgång ur kanalisation. Biplex ART.NR BENÄMNING ytterdiameter innerdiameter antal/frp Låskrage för biplex 1 st Låskrage för biplex kabeltätning Ø40-41mm 18-19mm 1 st Packning för biplex Ø40-41mm mm 1 st Packning för biplex Ø40-41mm mm 1 st Packning för biplex Ø40-41mm 1/2blindmm 1 st Packning för biplex Ø40-41mm 1/2x11-12mm 1 st Packning för biplex Ø40-41mm 1/2x13-14mm 1 st Packning för biplex Ø40-41mm 1/2x14-15mm 1 st Packning för biplex Ø40-41mm 1/2x15-16mm 1 st Packning för biplex Ø40-41mm 1/2x16-17mm 1 st Packning för biplex Ø40-41mm 1/2x17-18mm 1 st Packning för biplex Ø40-41mm 1/2x18-19mm 1 st Skarvkopplingar Skarvkopplingar Vårt heltäckande sortiment av skarvkopplingar täcker de flesta behov som kan uppstå när man lägger kanalisation i mark eller kulvert. ART.NR BENÄMNING antal/frp Skarvkoppling, reducering, mm 35 st Skarvkoppling, 25x25 mm 60 st Skarvkoppling, reducering, mm 48 st Skarvkoppling, reducering, mm 24 st Skarvkoppling, reducering, mm 25 st Skarvkoppling, reducering, mm 30 st Skarvkoppling, reducering, mm 22 st Skarvkoppling, 16x16 mm 75 st Skarvkoppling, 32x32 mm 36 st Skarvkoppling, Comfit 32x32 mm 70 st Skarvkoppling, Comfit 40x40 mm 60 st Skarvkoppling, Comfit 50x50 mm 33 st Skarvkoppling, 40x40 mm 36 st Skarvkoppling, 50x50 mm 18 st 12

13 Uppblåsbara system för telekabel och rör Uppblåsbara förslutningssystem för telekabel och rör. Speciellt framtagna för bruk i tuffa miljöer utomhus eller inomhus. T-DUX är ett unikt uppblåsbart tätningsystem med permanent försegling av telekabelrör för att förhindra läckage av vatten från ledningar in i nodrum, källare eller brunnar. Det har utvecklats för att användas i samband med plast-, betong- eller stålkanaler genom väggar. Är det fler än två rör eller kablar i det rör som ska tätas används T-DUX CL. Produktfakta Mycket flexibelt och pålitligt tätningssystem. Oberoende av rör- eller kabel-ovalitet. Onesize varje tätning klarar en bred uppsättning dimensioner av kabel och rör. Tätar rör med både en eller flera kablar installerade. Kan installeras även medan vatten flödar. Vatten-och lufttät upp till 50 kpa. Miljövänlig och giftfri. Resistent mot kemikalier och bakterier. En tätning för ett kabelrör eller en kabel ur en kanalisation. Kan också användas för tätning vid genomgång av vägg. T-DUX ART.NR BENÄMNING ytterdiameter (bussning) innerdiameter (Bussning) antal/frp T-DUX 45 Ø 32,5-45 mm mm 1 st T-DUX 60 Ø mm mm 1 st T-DUX 90 Ø mm mm 1 st T-DUX 100 Ø mm mm 1 st T-DUX 125 Ø mm mm 1 st * T-DUX CL 20 Ø 32,5-55 mm mm 1 st * T-DUX CL 40 Ø mm mm 1 st * T-DUX CL 60 Ø mm mm 1 st * T-DUX CL 80 Ø mm mm 1 st * T-DUX CL-klämman används när det är fler än två kablar eller rör i det rör som ska tätas. 13

14 Rörplugg Den här rörpluggen är marknadens mest använda tätning för kanalisation. Enkel att applicera och demontera. När kanalisation läggs under mark är det oerhört viktigt att säkra framtida användning av kabelröret. Om smuts kommer in i kabelröret försvåras installation av kabel eller mikrokanalisation som kan tänkas ske i framtiden. I väggenomföringar är det också viktigt att se till att eventuella läckage in i byggnaden undviks. Produktfakta rörplugg: Används till tätning av kabelrör i termineringspunkter, t ex väggenomföringar, brunnar och kabellådor m m. Tillverkad av plast med expanderande gummitätning. Vatten- och lufttät till ett tryck av minimum 2 bar. Enkel installation. Fästögla för dragsnöre. Är återanvändningsbar. Finns till alla förekommande kabelrör. Rörpluggen kan liknas vid en termoskork. En gummibussning expanderar när man skruvar på huvudet och fäster pluggen i kabelröret. Rörplugg ART.NR rördiameter (inner) antal/frp Ø mm 12 st Ø mm 12 st Ø mm 12 st Ø mm 12 st Ø mm 12 st Ø mm 12 st Ø mm 12 st Ø mm 8 st Ovan listade artiklar är normal lagervara. För hela sortimentet, se vår hemsida eller kontakta oss på telefon. 14

15 Verktyg Vi erbjuder pålitliga och högkvalitativa verktyg för att kapa, öppna och hantera kabelrör och mikrorör. Hos Rala hittar du bra verktyg av alla olika typer små som stora. Du får möjlighet att öppna kanalisationen utan att skada fiberkablar som redan installerats. Skala bara upp kabeln, öppna eventuella tuber i den och ta ut fibrerna. Preparera dem sedan för skarvning. Verktyg ART NR Benämning antal/frp Installationsverktyg T-DUX-IT-16 1 st Slangkoppling till T-DUX-IT-16, Verktyg (Reservdel) 1 st O-ring till T-DUX-IT-16 (Reservdel) 5 st Manometer till T-DUX-IT-16 (Reservdel) 1 st Kolsyrepatron för T-DUX 10 st Smörjmedel för T-DUX 10 st Installationsverktyg T-DUX-IG-SR-AS-S4040 till Kompressor 1 st Verktyg för rep. skarv Ø 32 mm 1 st Verktyg för rep. skarv Ø 40 mm 1 st Verktyg för rep. skarv Ø 50 mm 1 st Rördragningsdon, Ø mm 1 st Röravskärare 1 st Plaströravskärare ROCUT 50 mm 1 st Avmantlingsverktyg KMS 6 1 st Reservblad till KMS 6 (Reservdel) 1 st Fasningsverktyg 1 st 15

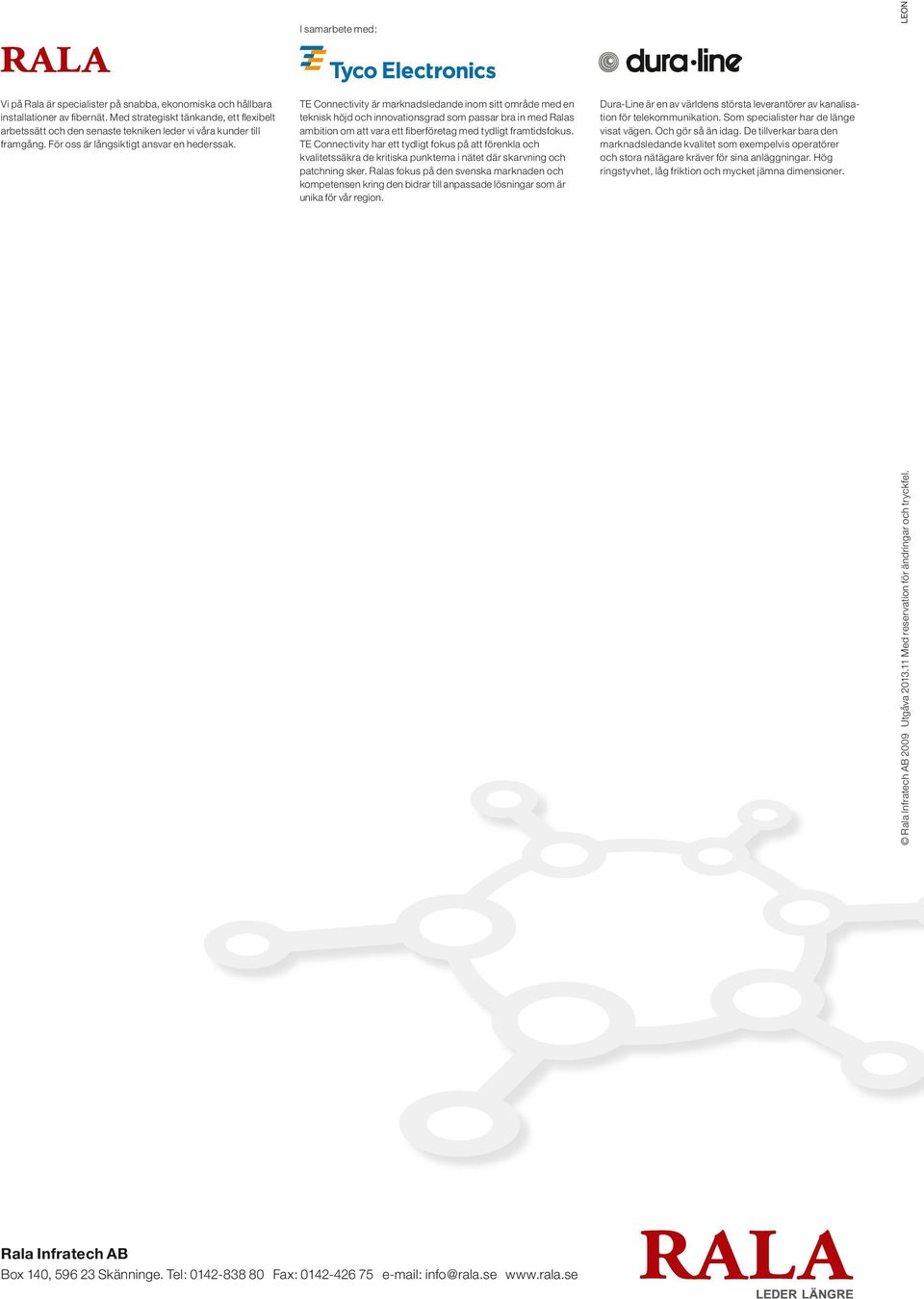

16 Vi på Rala är specialister på snabba, ekonomiska och hållbara installationer av fibernät. Med strategiskt tänkande, ett flexibelt arbetssätt och den senaste tekniken leder vi våra kunder till framgång. För oss är långsiktigt ansvar en hederssak. I samarbete med: TE Connectivity är marknadsledande inom sitt område med en teknisk höjd och innovationsgrad som passar bra in med Ralas ambition om att vara ett fiberföretag med tydligt framtidsfokus. TE Connectivity har ett tydligt fokus på att förenkla och kvalitets säkra de kritiska punkterna i nätet där skarvning och patchning sker. Ralas fokus på den svenska marknaden och kompetensen kring den bidrar till anpassade lösningar som är unika för vår region. Dura-Line är en av världens största leverantörer av kanalisation för telekommunikation. Som specialister har de länge visat vägen. Och gör så än idag. De tillverkar bara den marknads ledande kvalitet som exempelvis operatörer och stora nätägare kräver för sina anläggningar. Hög ringstyvhet, låg friktion och mycket jämna dimensioner. Rala Infratech AB 2009 Utgåva Med reservation för ändringar och tryckfel. LEON Rala Infratech AB Box 140, Skänninge. Tel: Fax: info@rala.se
