MS-250M. Elektriskt ställdon för styrning/reglering av spjäll, ledskenor och ventiler

Transkript

1 Elektriskt ställdon för styrning/reglering av spjäll, ledskenor och ventiler Mimablad : Mi-166se/ MS-250M Innehåll Sida Tekniska data ställdon 2 Tekniska data potentiometer 3 Dimensioner ställdon 4 Spjäll karaktäristik 5 Montage ställdon 6 Montage dragstång 7 Montage potentiometer 8

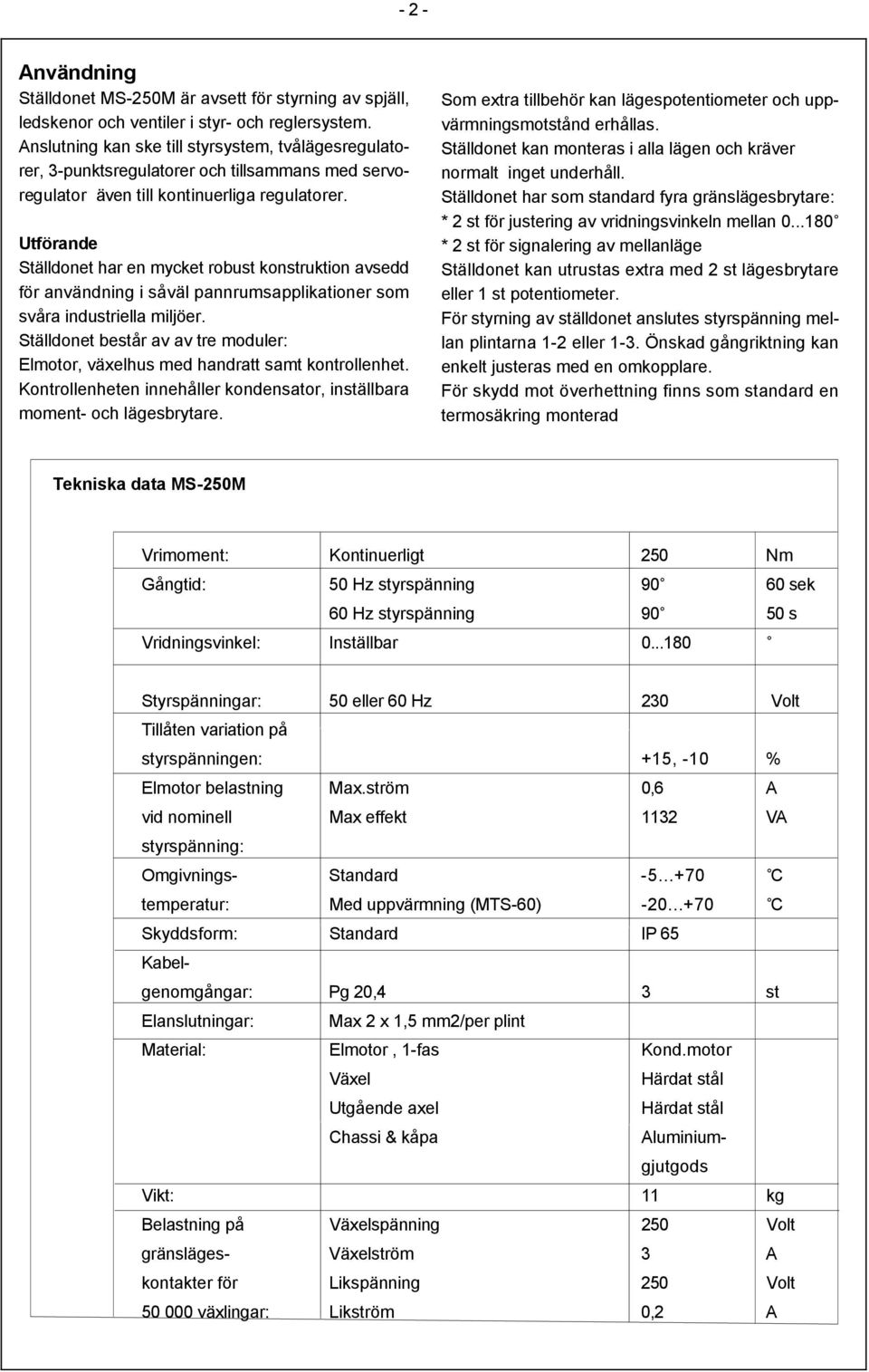

2 - 2 - Användning Ställdonet MS-250M är avsett för styrning av spjäll, ledskenor och ventiler i styr- och reglersystem. Anslutning kan ske till styrsystem, tvålägesregulatorer, 3-punktsregulatorer och tillsammans med servoregulator även till kontinuerliga regulatorer. Utförande Ställdonet har en mycket robust konstruktion avsedd för användning i såväl pannrumsapplikationer som svåra industriella miljöer. Ställdonet består av av tre moduler: Elmotor, växelhus med handratt samt kontrollenhet. Kontrollenheten innehåller kondensator, inställbara moment- och lägesbrytare. Som extra tillbehör kan lägespotentiometer och uppvärmningsmotstånd erhållas. Ställdonet kan monteras i alla lägen och kräver normalt inget underhåll. Ställdonet har som standard fyra gränslägesbrytare: * 2 st för justering av vridningsvinkeln mellan * 2 st för signalering av mellanläge Ställdonet kan utrustas extra med 2 st lägesbrytare eller 1 st potentiometer. För styrning av ställdonet anslutes styrspänning mellan plintarna 1-2 eller 1-3. Önskad gångriktning kan enkelt justeras med en omkopplare. För skydd mot överhettning finns som standard en termosäkring monterad Tekniska data MS-250M Vrimoment: Kontinuerligt 250 Nm Gångtid: 50 Hz styrspänning sek 60 Hz styrspänning s Vridningsvinkel: Inställbar Styrspänningar: 50 eller 60 Hz 230 Volt Tillåten variation på styrspänningen: +15, -10 % Elmotor belastning Max.ström 0,6 A vid nominell Max effekt 1132 VA styrspänning: Omgivnings- Standard C temperatur: Med uppvärmning (MTS-60) C Skyddsform: Standard IP 65 Kabelgenomgångar: Pg 20,4 3 st Elanslutningar: Max 2 x 1,5 mm2/per plint Material: Elmotor, 1-fas Kond.motor Växel Härdat stål Utgående axel Härdat stål Chassi & kåpa Aluminiumgjutgods Vikt: 11 kg Belastning på Växelspänning 250 Volt gränsläges- Växelström 3 A kontakter för Likspänning 250 Volt växlingar: Likström 0,2 A

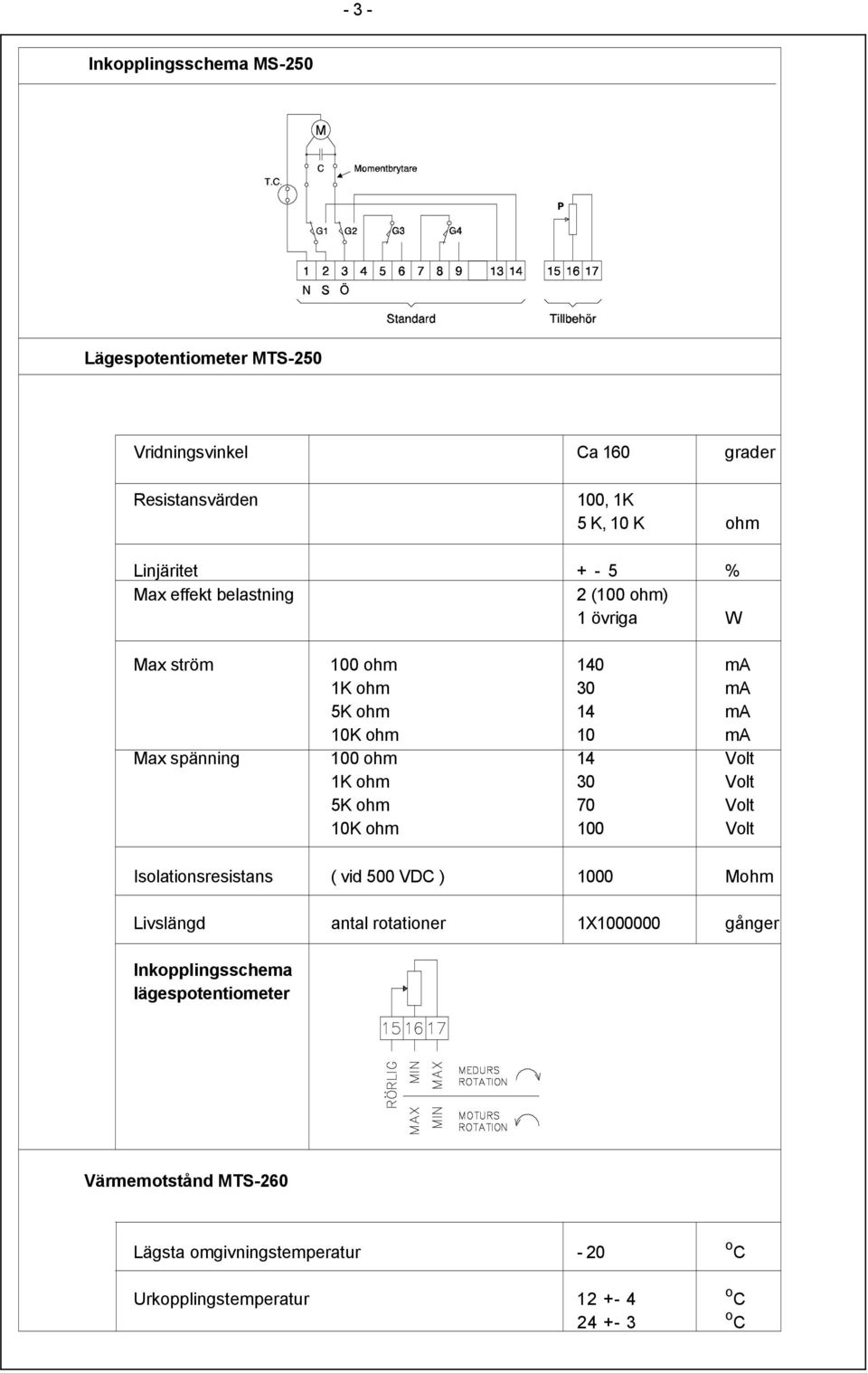

3 - 3 - Inkopplingsschema MS-250 Lägespotentiometer MTS-250 Vridningsvinkel Ca 160 grader Resistansvärden 100, 1K 5 K, 10 K ohm Linjäritet % Max effekt belastning 2 (100 ohm) 1 övriga W Max ström 100 ohm 140 ma 1K ohm 30 ma 5K ohm 14 ma 10K ohm 10 ma Max spänning 100 ohm 14 Volt 1K ohm 30 Volt 5K ohm 70 Volt 10K ohm 100 Volt Isolationsresistans ( vid 500 VDC ) 1000 Mohm Livslängd antal rotationer 1X gånger Inkopplingsschema lägespotentiometer Värmemotstånd MTS-260 Lägsta omgivningstemperatur - 20 Urkopplingstemperatur o C o C o C

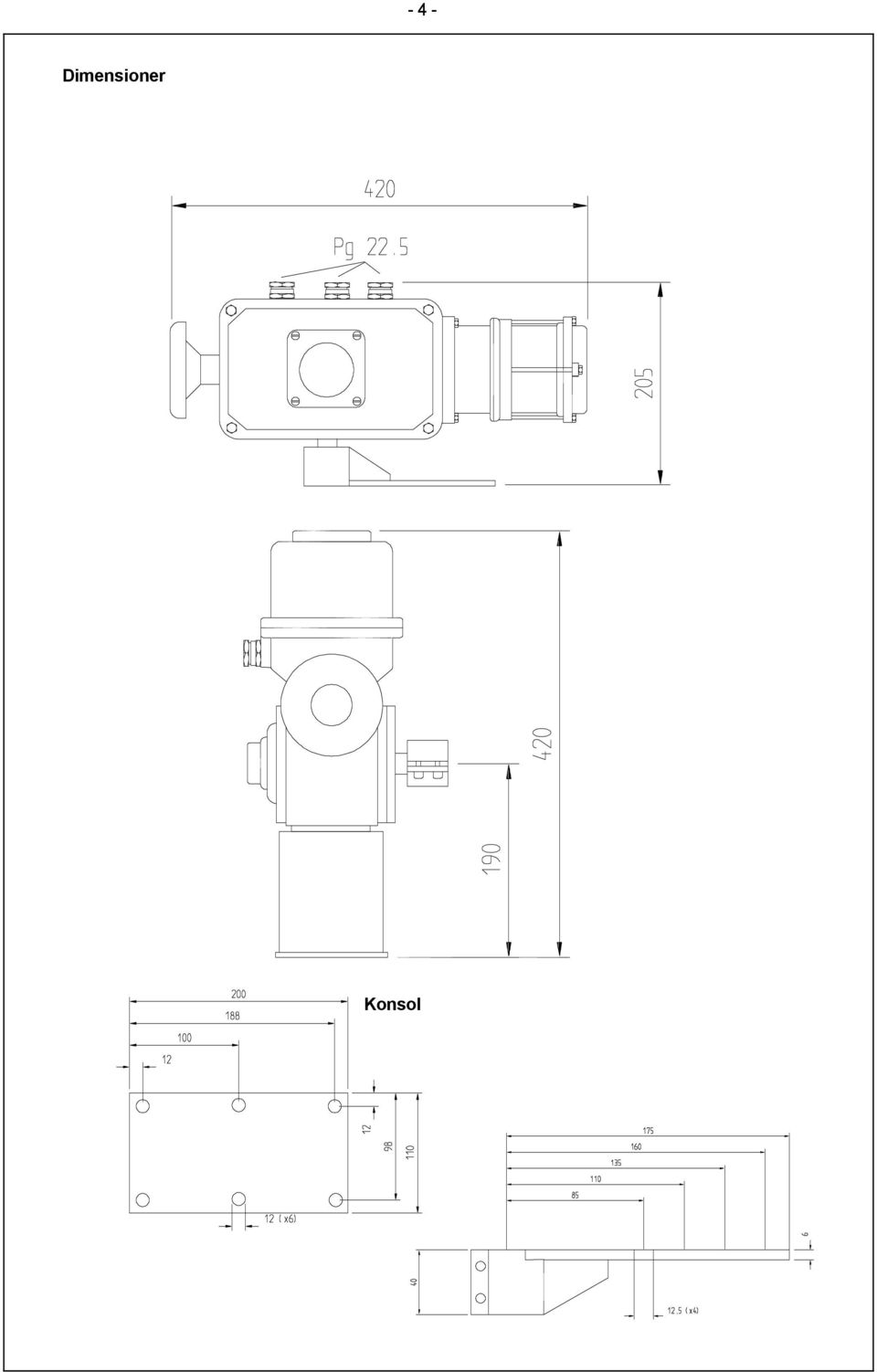

4 - 4 - Dimensioner Konsol

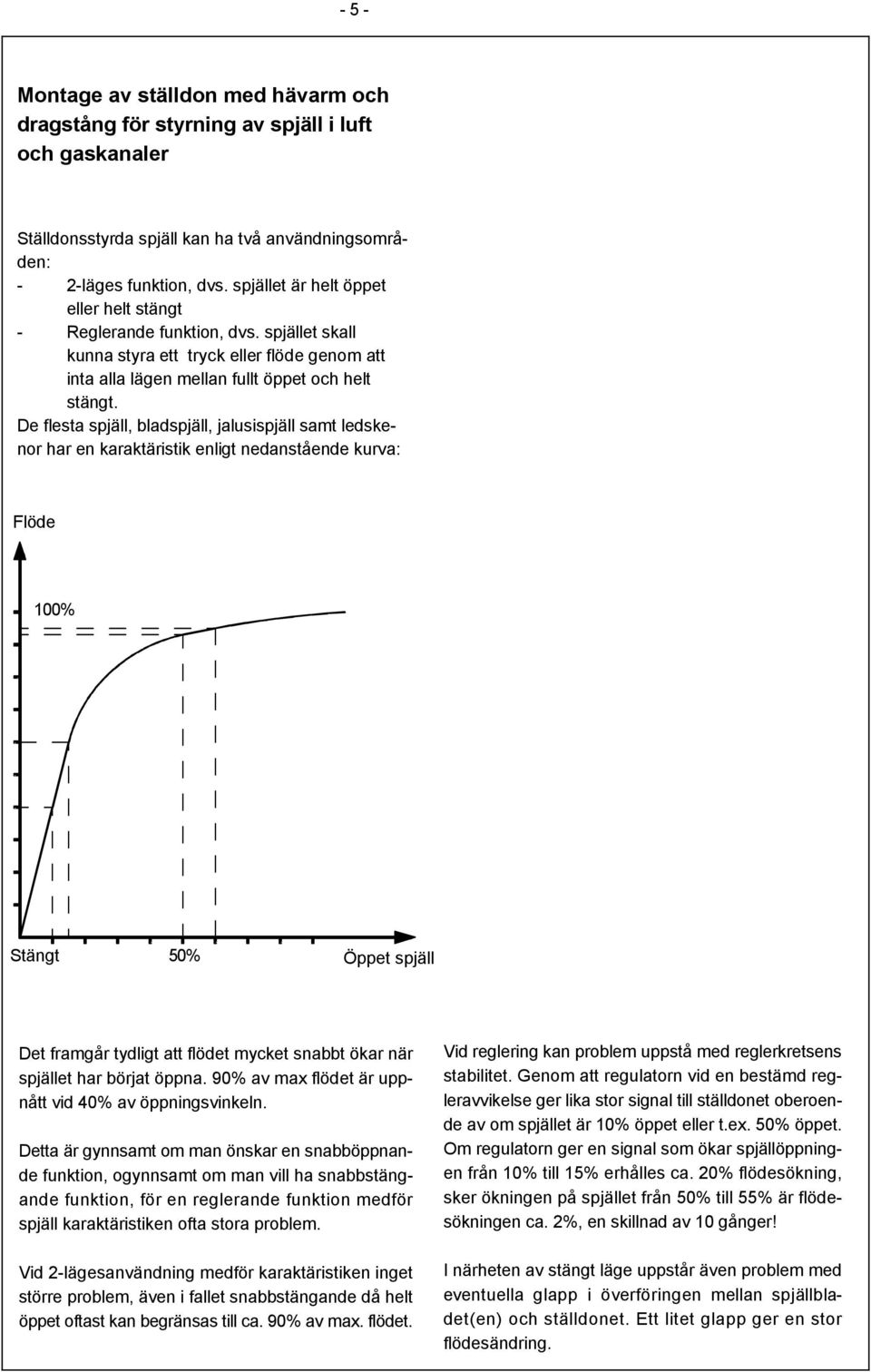

5 - 5 - Montage av ställdon med hävarm och dragstång för styrning av spjäll i luft och gaskanaler Ställdonsstyrda spjäll kan ha två användningsområden: - 2-läges funktion, dvs. spjället är helt öppet eller helt stängt - Reglerande funktion, dvs. spjället skall kunna styra ett tryck eller flöde genom att inta alla lägen mellan fullt öppet och helt stängt. De flesta spjäll, bladspjäll, jalusispjäll samt ledskenor har en karaktäristik enligt nedanstående kurva: Flöde 100% Stängt 50% Öppet spjäll Det framgår tydligt att flödet mycket snabbt ökar när spjället har börjat öppna. 90% av max flödet är uppnått vid 40% av öppningsvinkeln. Detta är gynnsamt om man önskar en snabböppnande funktion, ogynnsamt om man vill ha snabbstängande funktion, för en reglerande funktion medför spjäll karaktäristiken ofta stora problem. Vid 2-lägesanvändning medför karaktäristiken inget större problem, även i fallet snabbstängande då helt öppet oftast kan begränsas till ca. 90% av max. flödet. Vid reglering kan problem uppstå med reglerkretsens stabilitet. Genom att regulatorn vid en bestämd regleravvikelse ger lika stor signal till ställdonet oberoende av om spjället är 10% öppet eller t.ex. 50% öppet. Om regulatorn ger en signal som ökar spjällöppningen från 10% till 15% erhålles ca. 20% flödesökning, sker ökningen på spjället från 50% till 55% är flödesökningen ca. 2%, en skillnad av 10 gånger! I närheten av stängt läge uppstår även problem med eventuella glapp i överföringen mellan spjällbladet(en) och ställdonet. Ett litet glapp ger en stor flödesändring.

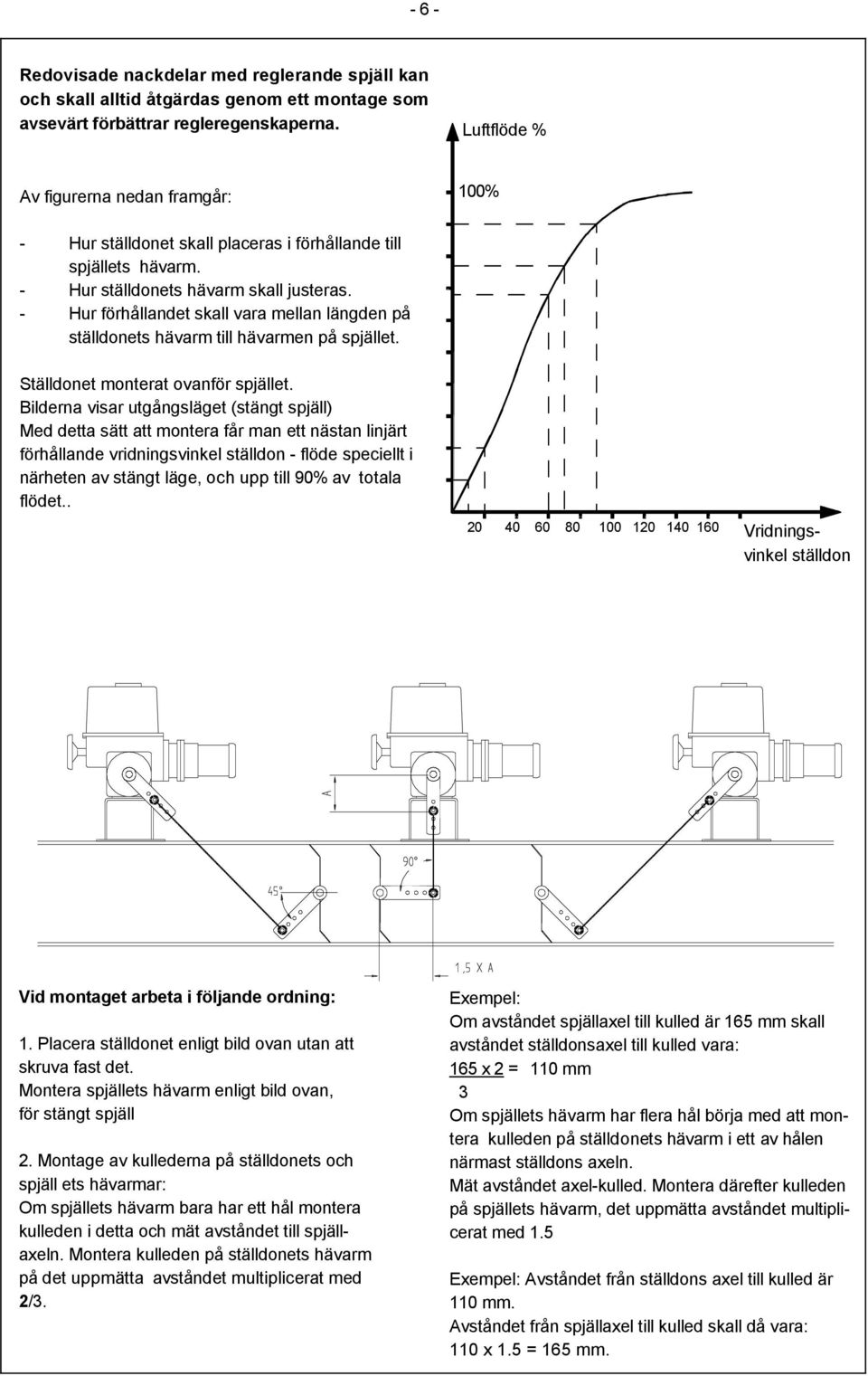

6 - 6 - Redovisade nackdelar med reglerande spjäll kan och skall alltid åtgärdas genom ett montage som avsevärt förbättrar regleregenskaperna. Luftflöde % Av figurerna nedan framgår: 100% - Hur ställdonet skall placeras i förhållande till spjällets hävarm. - Hur ställdonets hävarm skall justeras. - Hur förhållandet skall vara mellan längden på ställdonets hävarm till hävarmen på spjället. Ställdonet monterat ovanför spjället. Bilderna visar utgångsläget (stängt spjäll) Med detta sätt att montera får man ett nästan linjärt förhållande vridningsvinkel ställdon - flöde speciellt i närheten av stängt läge, och upp till 90% av totala flödet Vridningsvinkel ställdon Vid montaget arbeta i följande ordning: 1. Placera ställdonet enligt bild ovan utan att skruva fast det. Montera spjällets hävarm enligt bild ovan, för stängt spjäll 2. Montage av kullederna på ställdonets och spjäll ets hävarmar: Om spjällets hävarm bara har ett hål montera kulleden i detta och mät avståndet till spjällaxeln. Montera kulleden på ställdonets hävarm på det uppmätta avståndet multiplicerat med 2/3. Exempel: Om avståndet spjällaxel till kulled är 165 mm skall avståndet ställdonsaxel till kulled vara: 165 x 2 = 110 mm 3 Om spjällets hävarm har flera hål börja med att montera kulleden på ställdonets hävarm i ett av hålen närmast ställdons axeln. Mät avståndet axel-kulled. Montera därefter kulleden på spjällets hävarm, det uppmätta avståndet multiplicerat med 1.5 Exempel: Avståndet från ställdons axel till kulled är 110 mm. Avståndet från spjällaxel till kulled skall då vara: 110 x 1.5 = 165 mm.

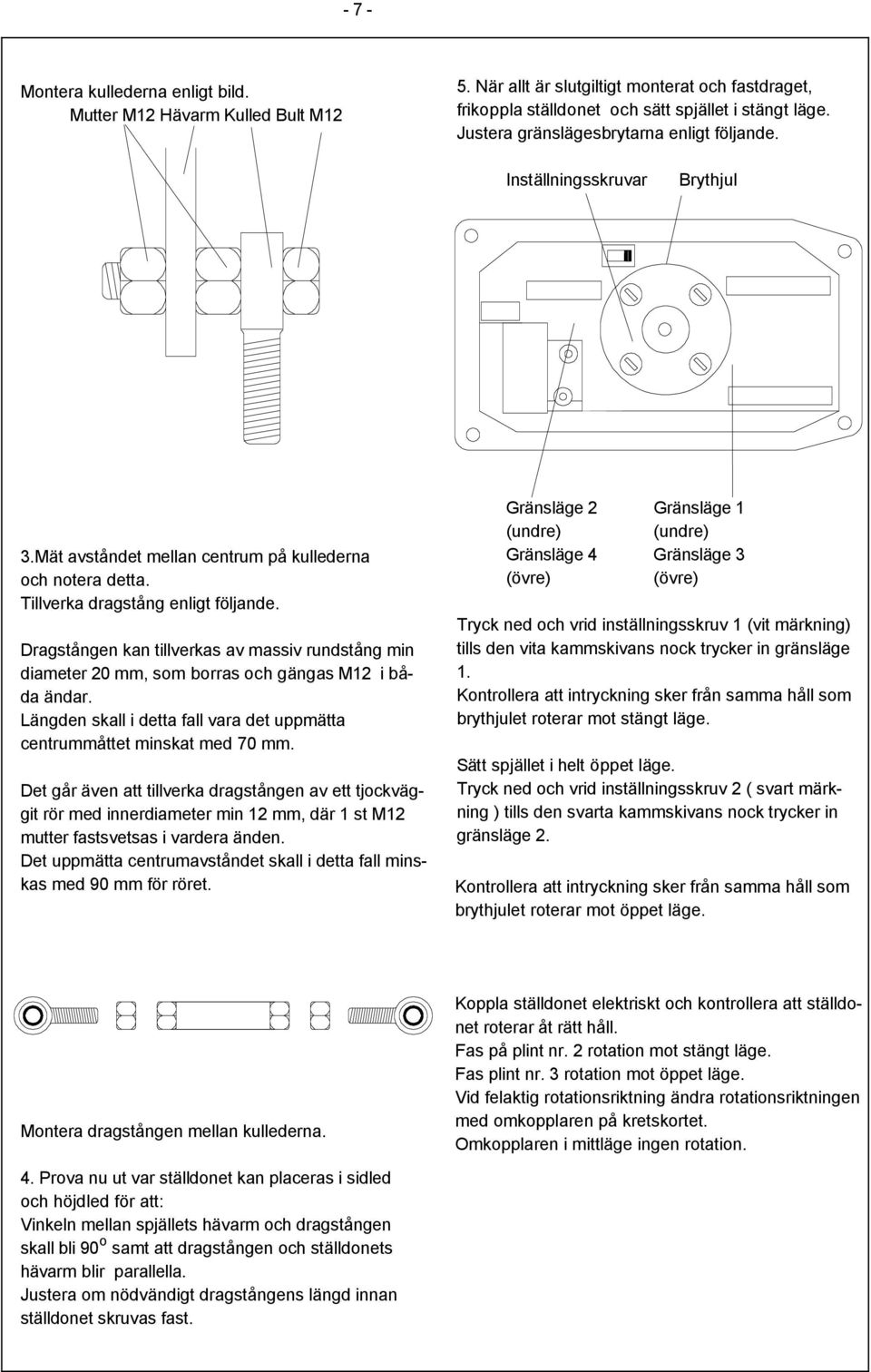

7 - 7 - Montera kullederna enligt bild. Mutter M12 Hävarm Kulled Bult M12 5. När allt är slutgiltigt monterat och fastdraget, frikoppla ställdonet och sätt spjället i stängt läge. Justera gränslägesbrytarna enligt följande. Inställningsskruvar Brythjul 3.Mät avståndet mellan centrum på kullederna och notera detta. Tillverka dragstång enligt följande. Dragstången kan tillverkas av massiv rundstång min diameter 20 mm, som borras och gängas M12 i båda ändar. Längden skall i detta fall vara det uppmätta centrummåttet minskat med 70 mm. Det går även att tillverka dragstången av ett tjockväggit rör med innerdiameter min 12 mm, där 1 st M12 mutter fastsvetsas i vardera änden. Det uppmätta centrumavståndet skall i detta fall minskas med 90 mm för röret. Gränsläge 2 Gränsläge 1 (undre) (undre) Gränsläge 4 Gränsläge 3 (övre) (övre) Tryck ned och vrid inställningsskruv 1 (vit märkning) tills den vita kammskivans nock trycker in gränsläge 1. Kontrollera att intryckning sker från samma håll som brythjulet roterar mot stängt läge. Sätt spjället i helt öppet läge. Tryck ned och vrid inställningsskruv 2 ( svart märkning ) tills den svarta kammskivans nock trycker in gränsläge 2. Kontrollera att intryckning sker från samma håll som brythjulet roterar mot öppet läge. Montera dragstången mellan kullederna. Koppla ställdonet elektriskt och kontrollera att ställdonet roterar åt rätt håll. Fas på plint nr. 2 rotation mot stängt läge. Fas plint nr. 3 rotation mot öppet läge. Vid felaktig rotationsriktning ändra rotationsriktningen med omkopplaren på kretskortet. Omkopplaren i mittläge ingen rotation. 4. Prova nu ut var ställdonet kan placeras i sidled och höjdled för att: Vinkeln mellan spjällets hävarm och dragstången skall bli 90 o samt att dragstången och ställdonets hävarm blir parallella. Justera om nödvändigt dragstångens längd innan ställdonet skruvas fast.

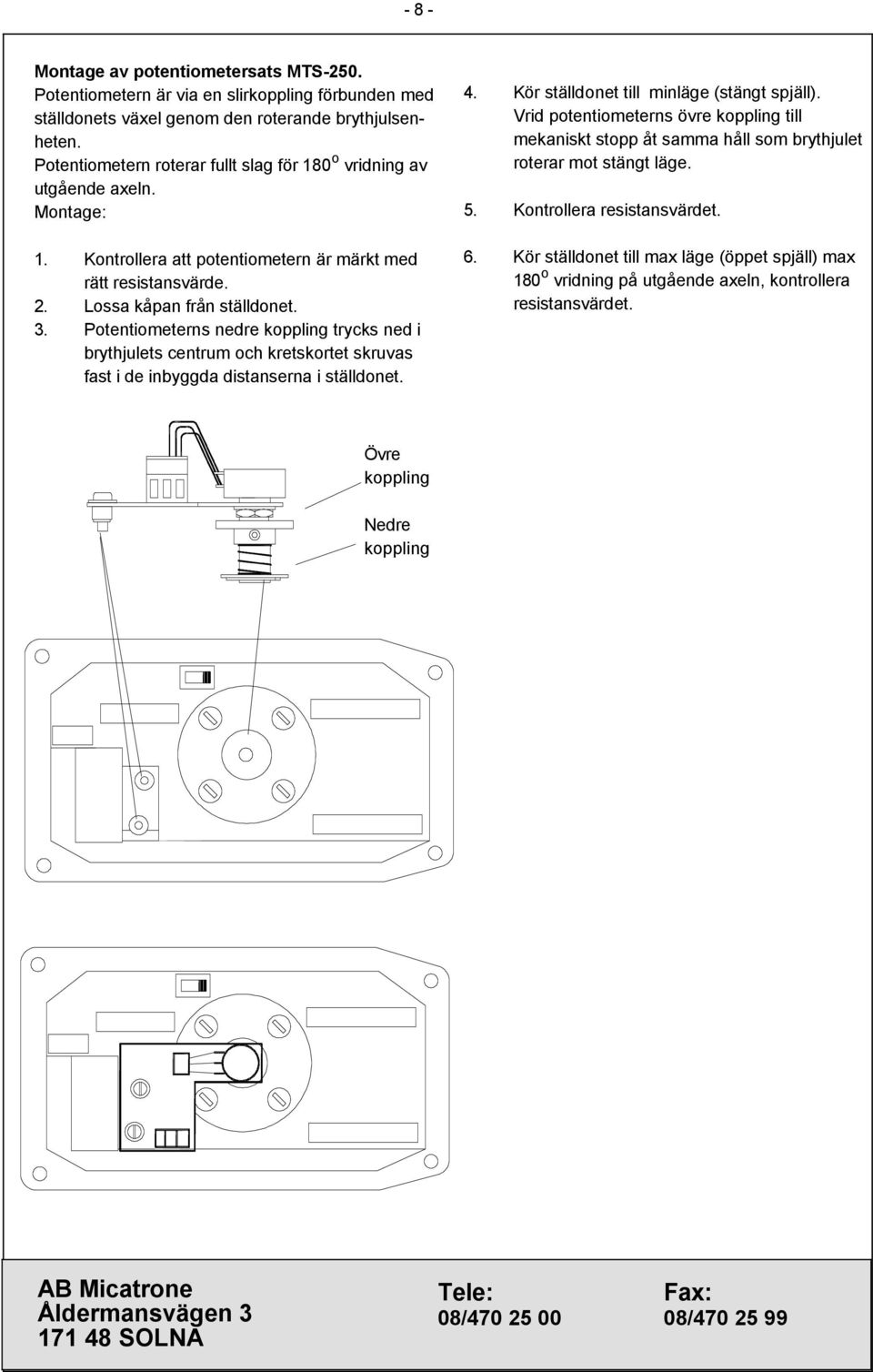

8 - 8 - Montage av potentiometersats MTS-250. Potentiometern är via en slirkoppling förbunden med ställdonets växel genom den roterande brythjulsenheten. Potentiometern roterar fullt slag för 180 o vridning av utgående axeln. Montage: 1. Kontrollera att potentiometern är märkt med rätt resistansvärde. 2. Lossa kåpan från ställdonet. 3. Potentiometerns nedre koppling trycks ned i brythjulets centrum och kretskortet skruvas fast i de inbyggda distanserna i ställdonet. 4. Kör ställdonet till minläge (stängt spjäll). Vrid potentiometerns övre koppling till mekaniskt stopp åt samma håll som brythjulet roterar mot stängt läge. 5. Kontrollera resistansvärdet. 6. Kör ställdonet till max läge (öppet spjäll) max 180 o vridning på utgående axeln, kontrollera resistansvärdet. Övre koppling Nedre koppling AB Micatrone Åldermansvägen SOLNA Tele: Fax: 08/ /
