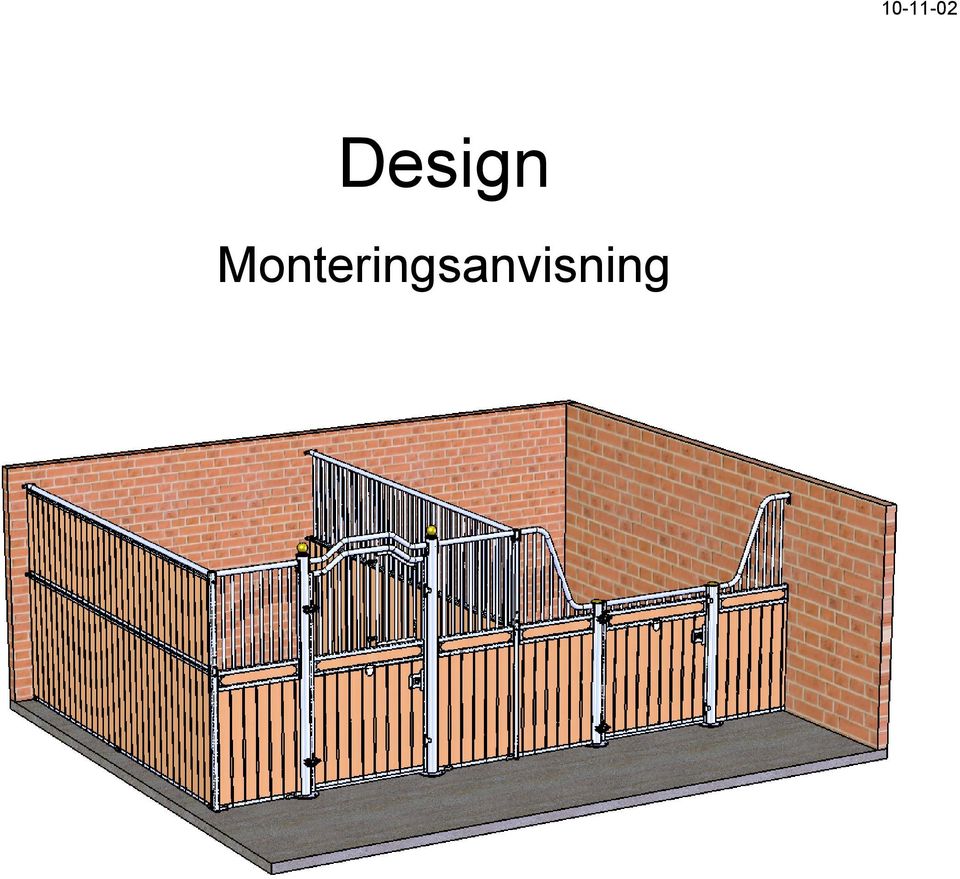

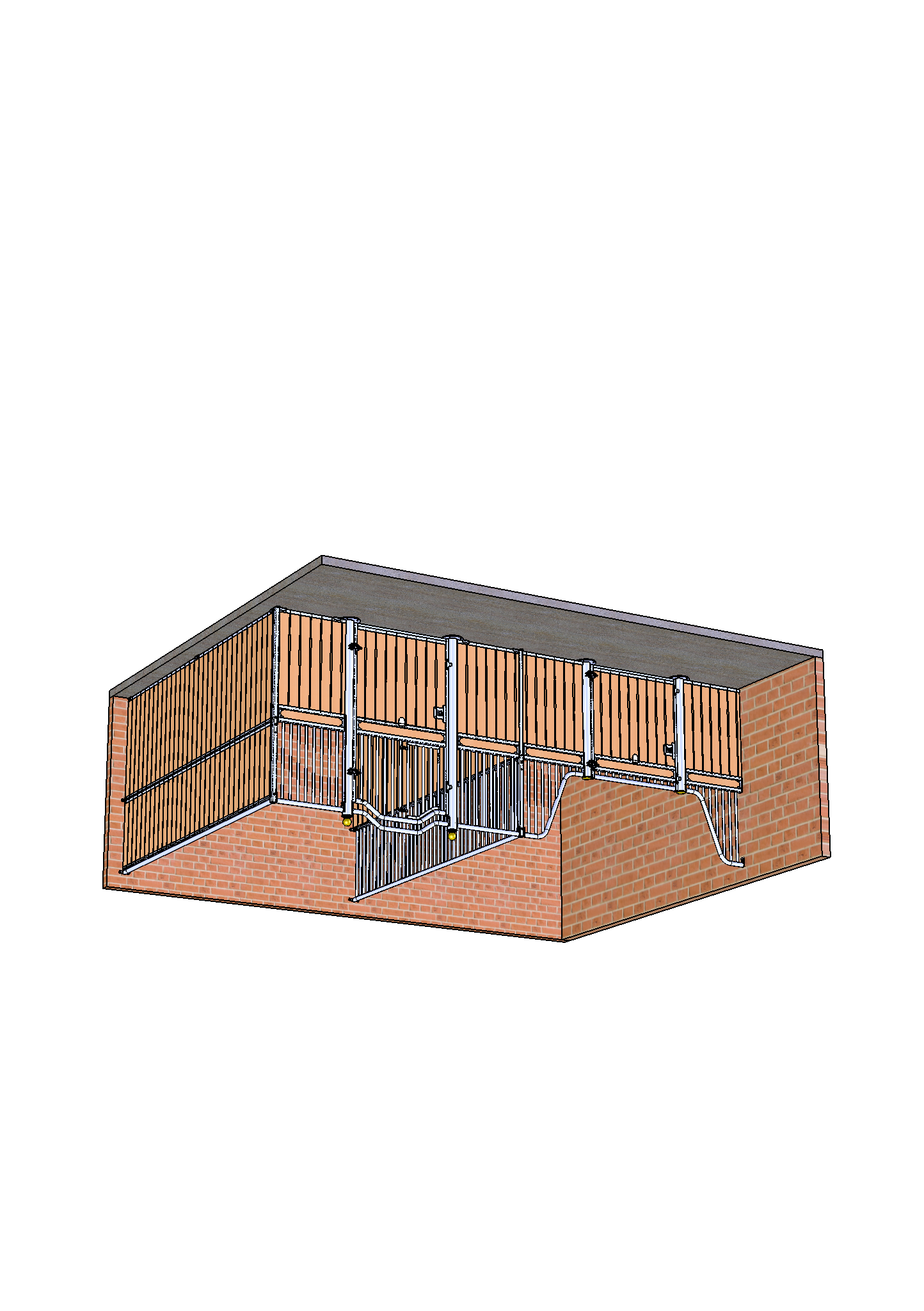

1 Design Monteringsanvisning

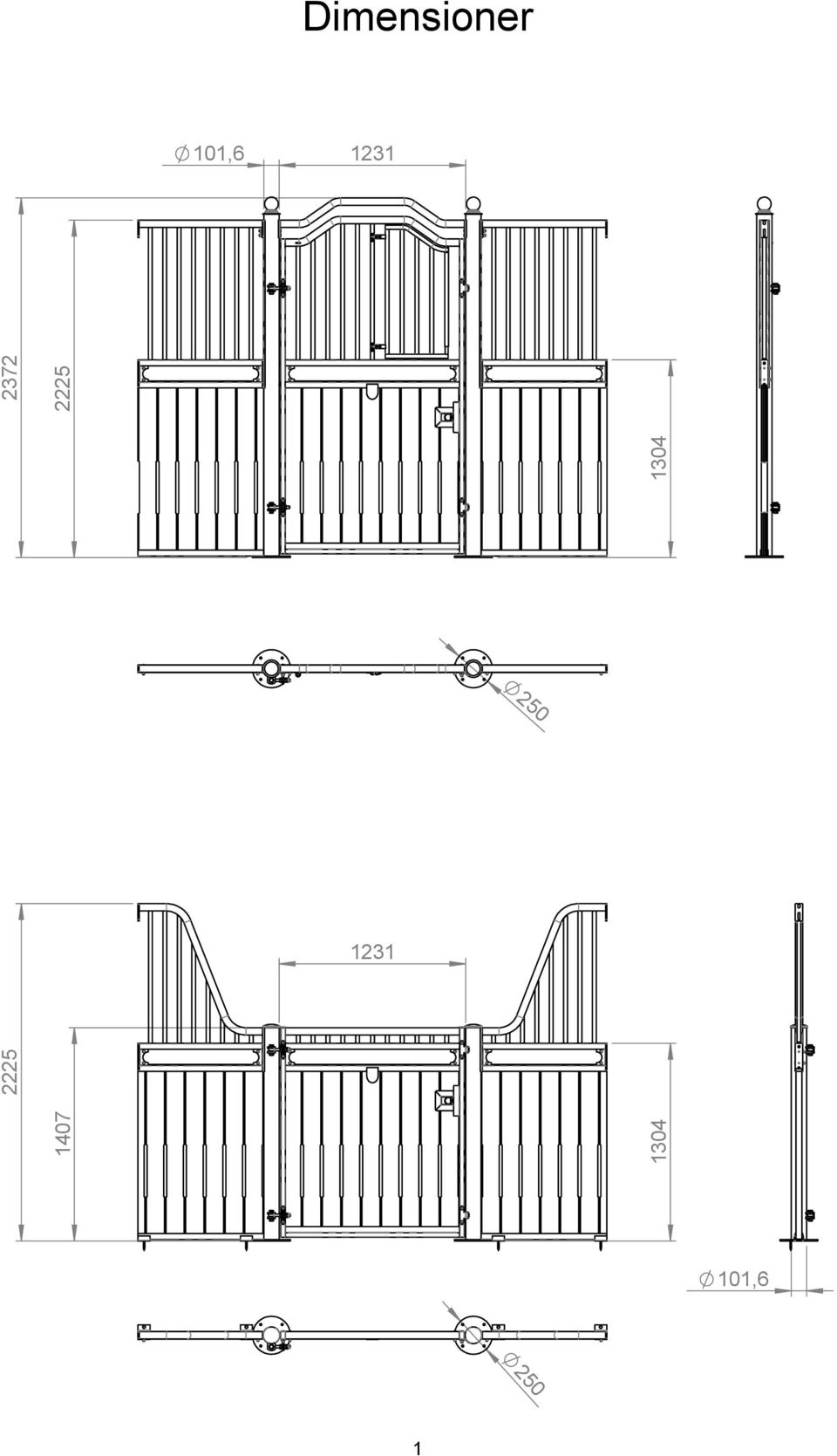

2 250 Dimensioner 101, ,6 1

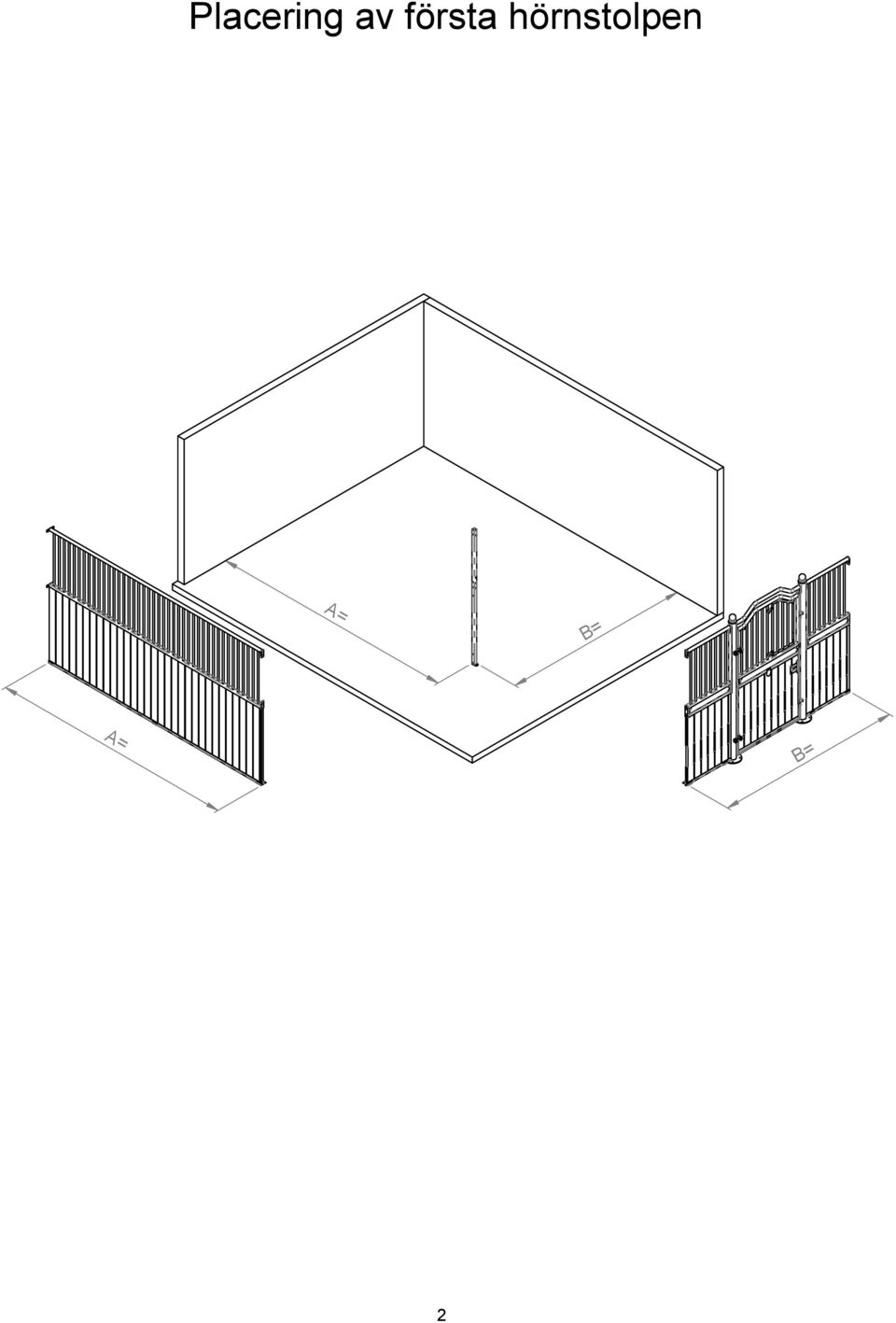

3 Placering av första hörnstolpen A= B= A= B= 2

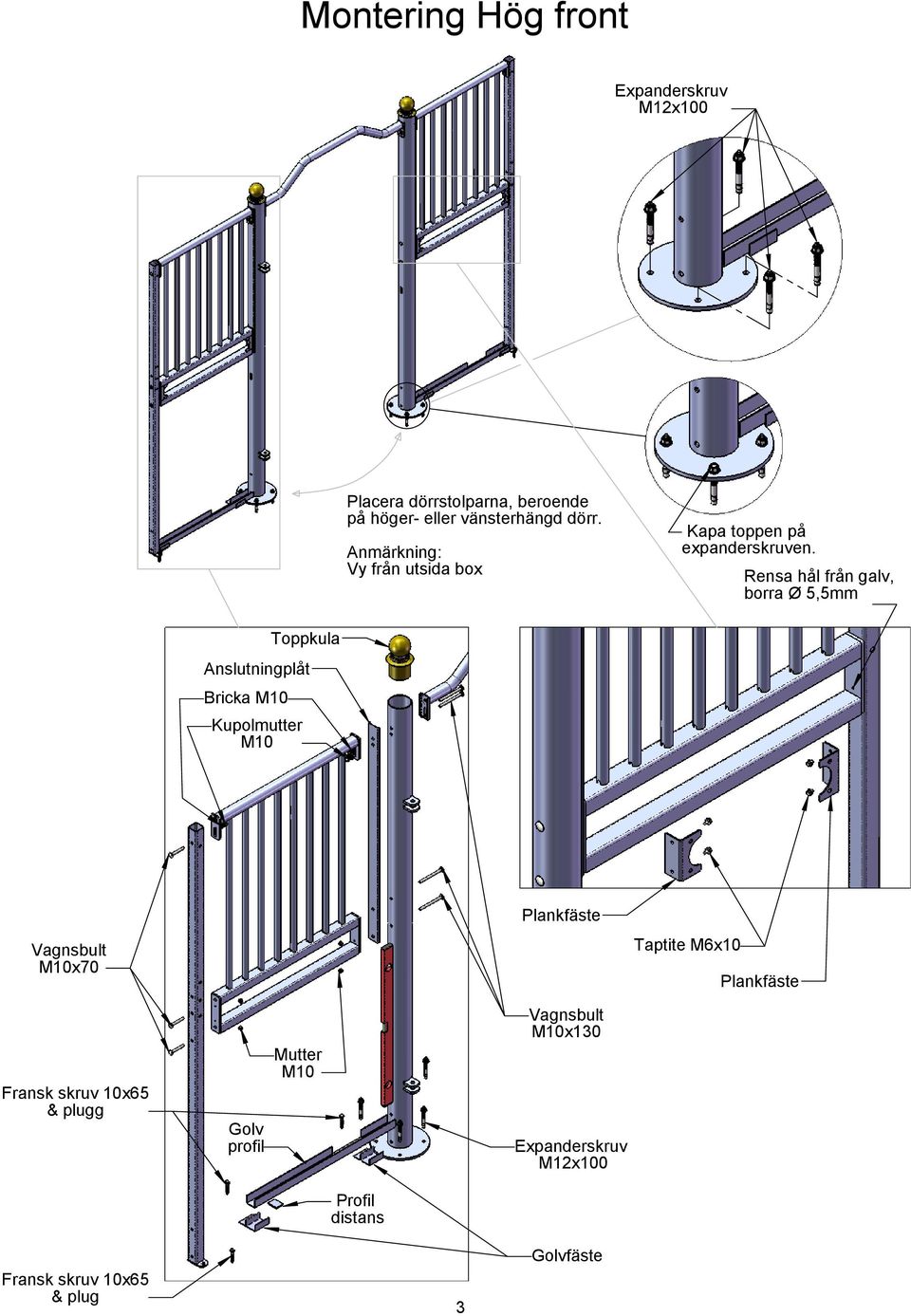

4 Montering Hög front Expanderskruv M12x100 Placera dörrstolparna, beroende på höger- eller vänsterhängd dörr. Anmärkning: Vy från utsida box Kapa toppen på expanderskruven. Rensa hål från galv, borra Ø 5,5mm Toppkula Anslutningplåt Bricka x70 Plankfäste Taptite M6x10 Plankfäste Fransk skruv 10x65 & plugg Golv profil Mutter x130 Expanderskruv M12x100 Profil distans Fransk skruv 10x65 & plug 3 Golvfäste

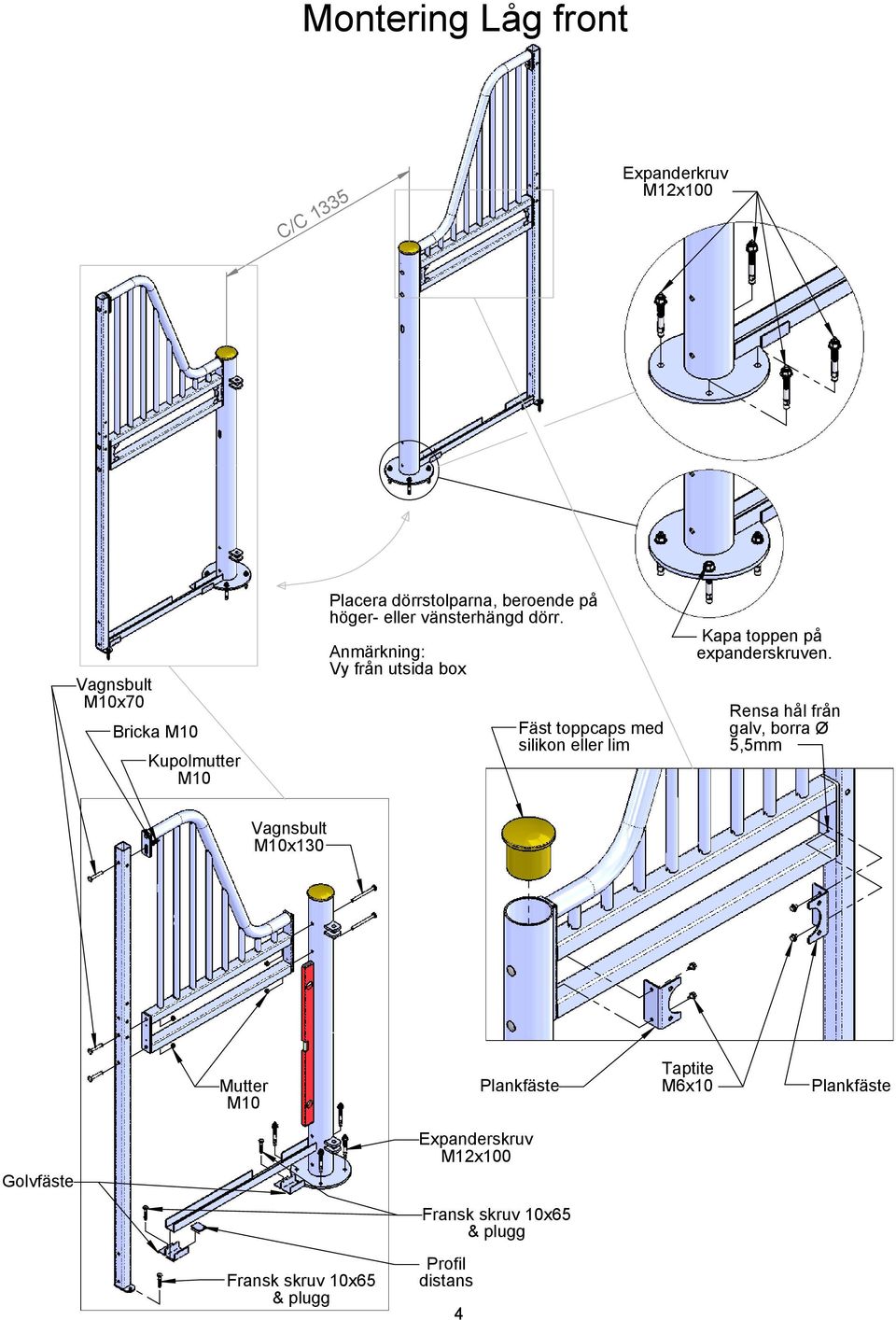

5 Montering Låg front C/C 1335 Expanderkruv M12x100 x70 Bricka Placera dörrstolparna, beroende på höger- eller vänsterhängd dörr. Anmärkning: Vy från utsida box Fäst toppcaps med silikon eller lim Kapa toppen på expanderskruven. Rensa hål från galv, borra Ø 5,5mm x130 Mutter Plankfäste Taptite M6x10 Plankfäste Golvfäste Expanderskruv M12x100 Fransk skruv 10x65 & plugg Fransk skruv 10x65 & plugg Profil distans 4

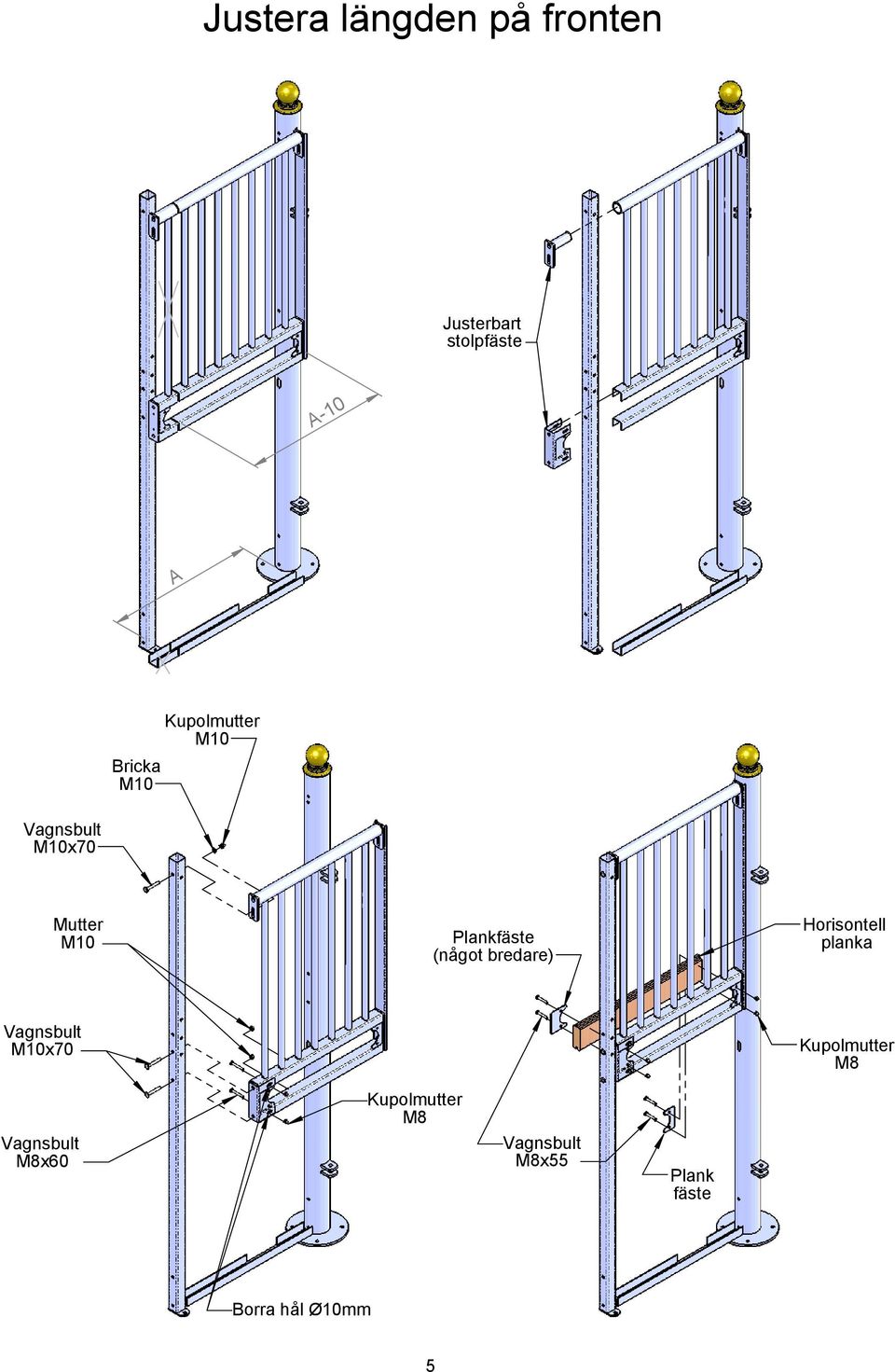

6 Justera längden på fronten Justerbart stolpfäste A-10 A Bricka x70 Mutter Plankfäste (något bredare) Horisontell planka x70 M8 M8x60 M8 M8x55 Plank fäste Borra hål Ø10mm 5

7 Montering dörrbeslag Själv borrande/gängande skruv 6,3x19 Dörrhandtag Dörrstopp Vänsterhängd Högerhängd Anmärkning: Vy från utsida dörr x70 Anmärkning: Vy från utsida dörr Design Hög Gångjärn Design Låg 6

8 Horisontell fyllning, dörr Horisontell planka M8x55 Plankfäste M8 Design Hög Design Låg 7

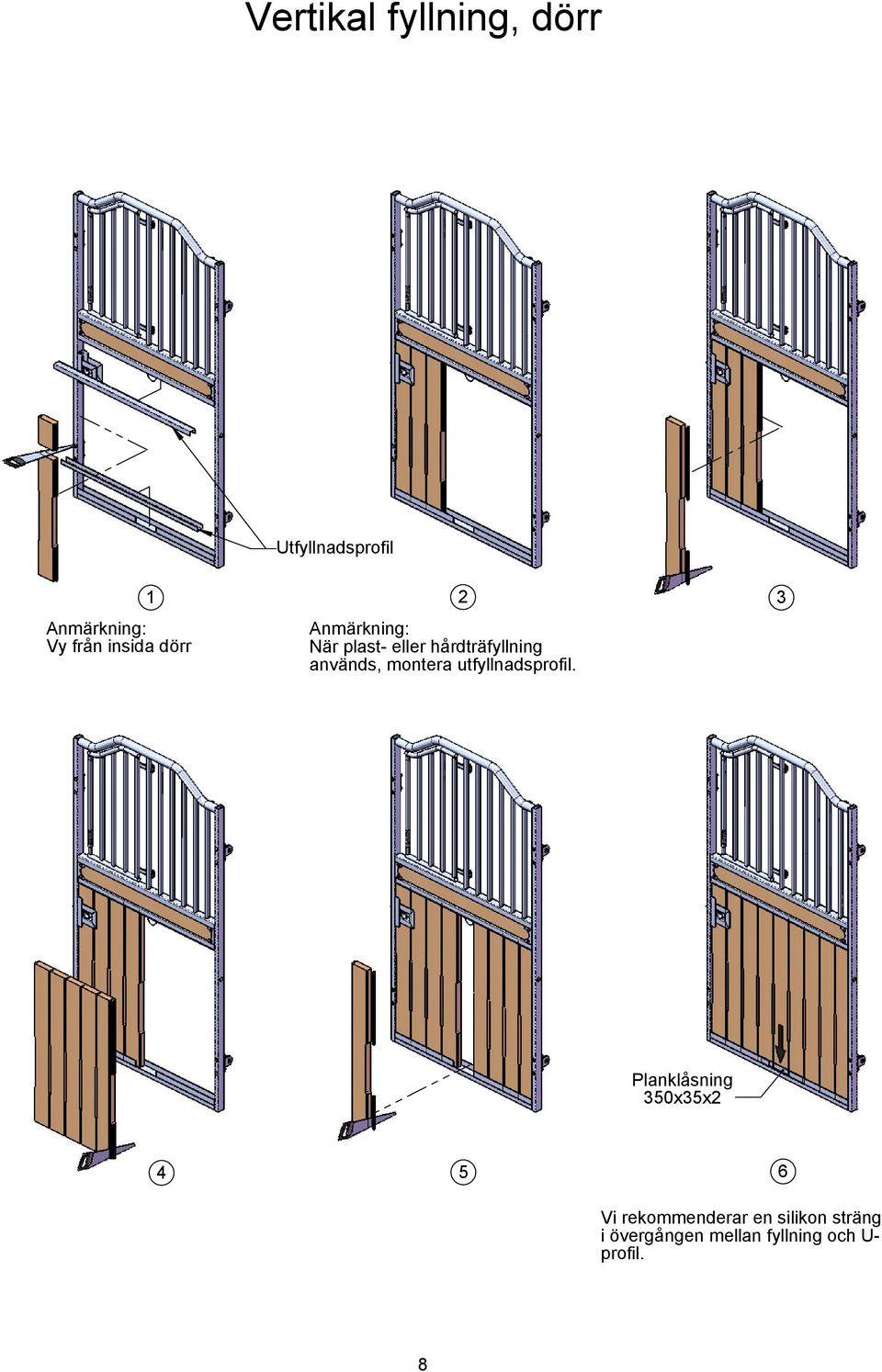

9 Vertikal fyllning, dörr Utfyllnadsprofil Anmärkning: Vy från insida dörr Anmärkning: När plast- eller hårdträfyllning används, montera utfyllnadsprofil. Planklåsning 350x35x Vi rekommenderar en silikon sträng i övergången mellan fyllning och U- profil. 8

10 Dörr montering Mutter M16 Skruv M16x60 M16 Bricka M16 Bricka M16 Mutter M16 Länkskruv M16x120 Mutter M16 9

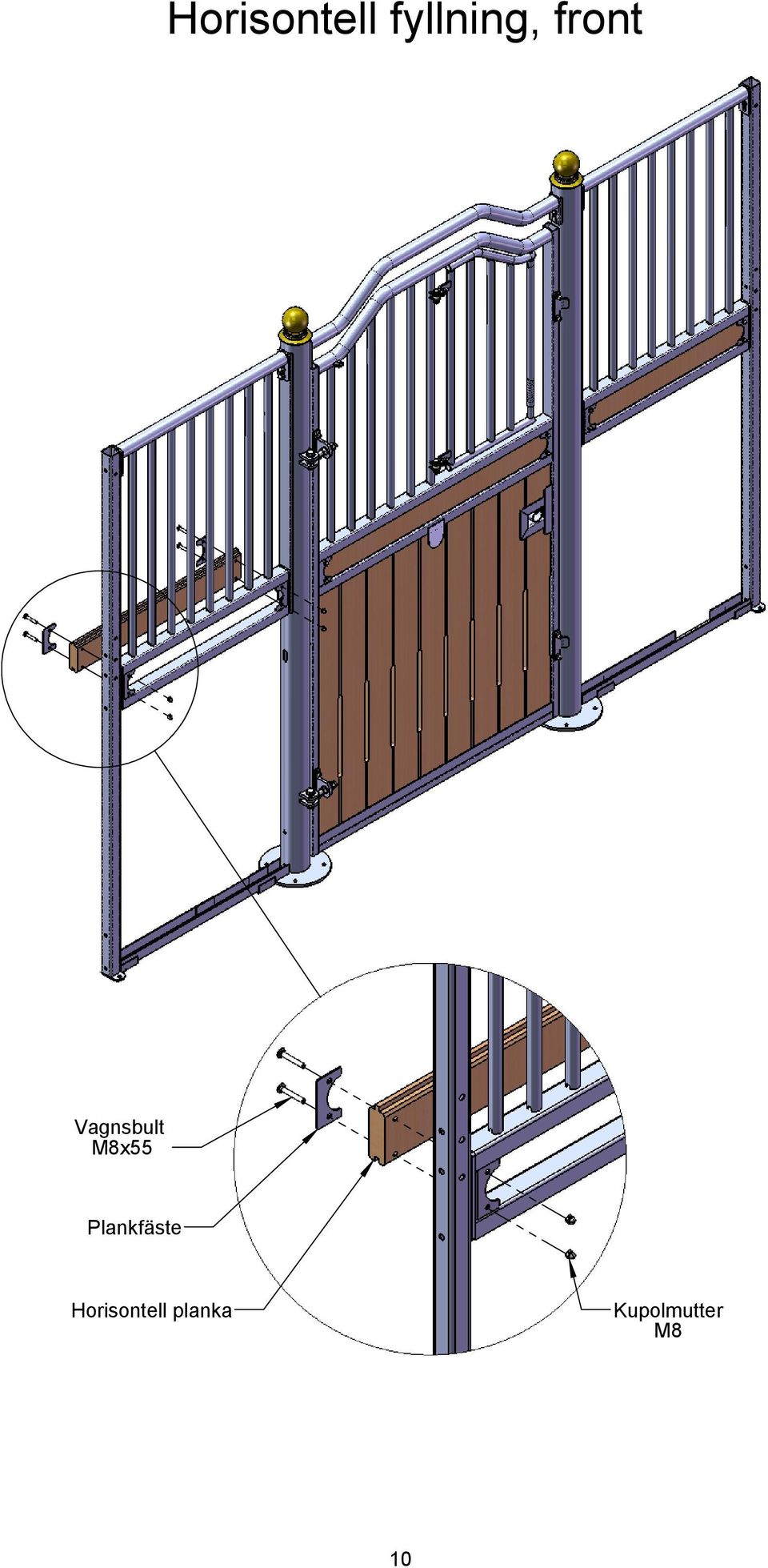

11 Horisontell fyllning, front M8x55 Plankfäste Horisontell planka M8 10

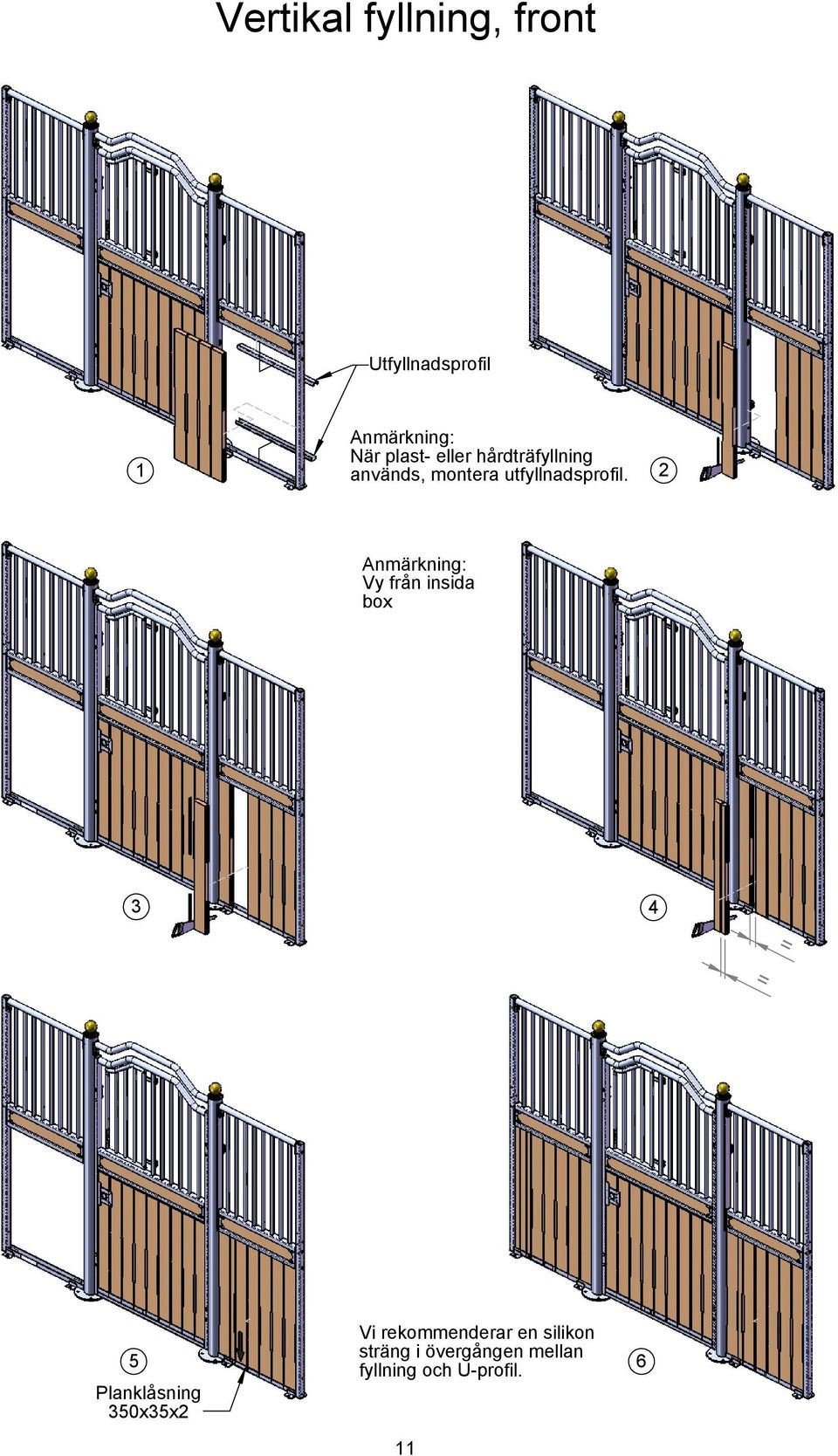

12 Vertikal fyllning, front Utfyllnadsprofil 1 Anmärkning: När plast- eller hårdträfyllning används, montera utfyllnadsprofil. 2 Anmärkning: Vy från insida box 3 4 = = 5 Planklåsning 350x35x2 Vi rekommenderar en silikon sträng i övergången mellan fyllning och U-profil. 11 6

13 Mellanvägg med galler Golvprofil Fransk skruv 10x65 & plugg Golvfäste Montering fyllning, se sidan 11 x70 Fransk skruv 10x65 & plugg Fransk skruv 10x65 & plugg Golvprofil Golvfäste 12

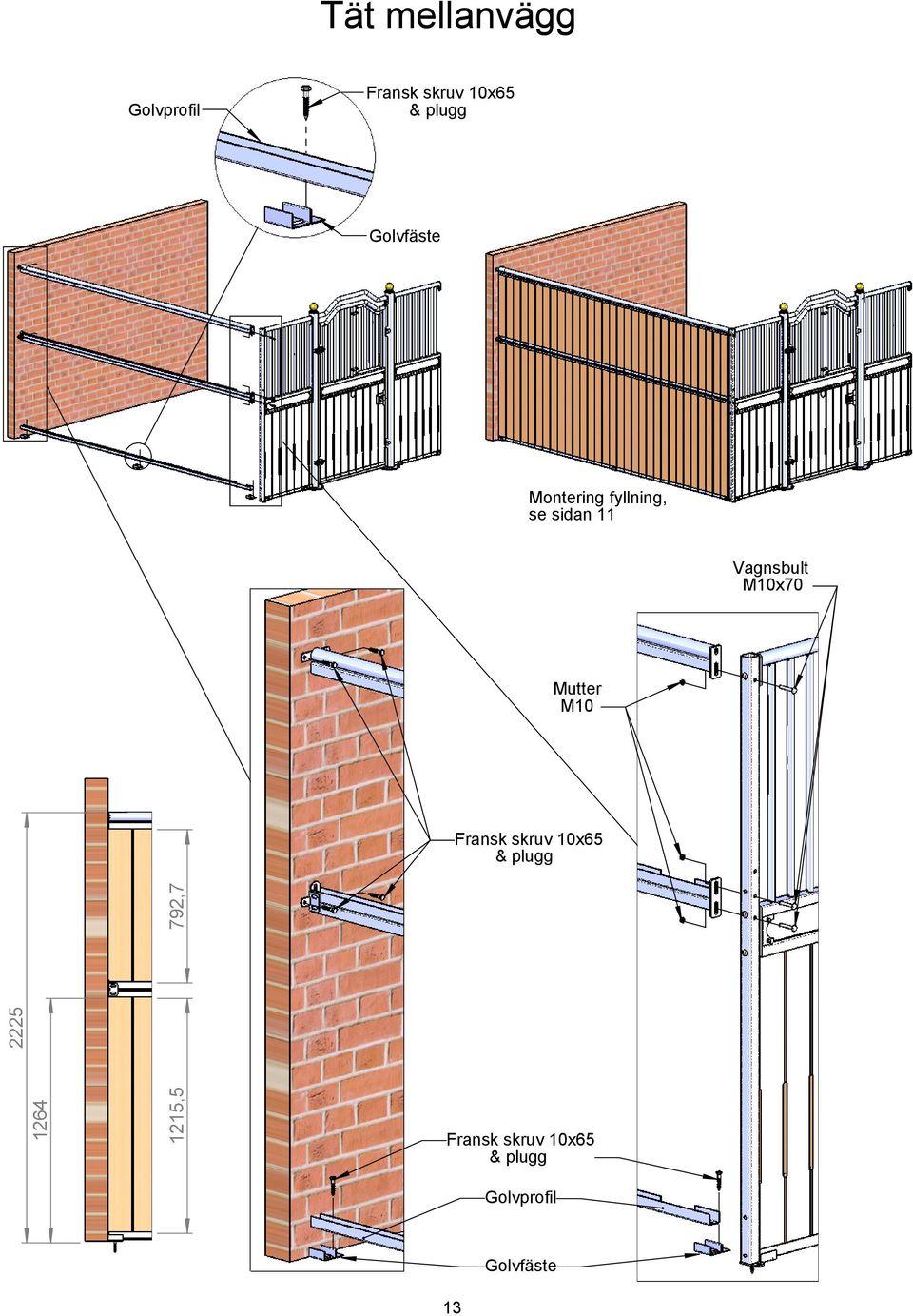

14 Tät mellanvägg Golvprofil Fransk skruv 10x65 & plugg Golvfäste Montering fyllning, se sidan 11 x70 Mutter Fransk skruv 10x65 & plugg ,5 792,7 Fransk skruv 10x65 & plugg Golvprofil 13 Golvfäste

15 Längdanpassning av mellanvägg mot befintlig vägg Övre väggfäste 1 2 Nedre väggfäste Fransk skruv 10x65 Montering fyllning, se sidan Fransk skruv 10x65 14

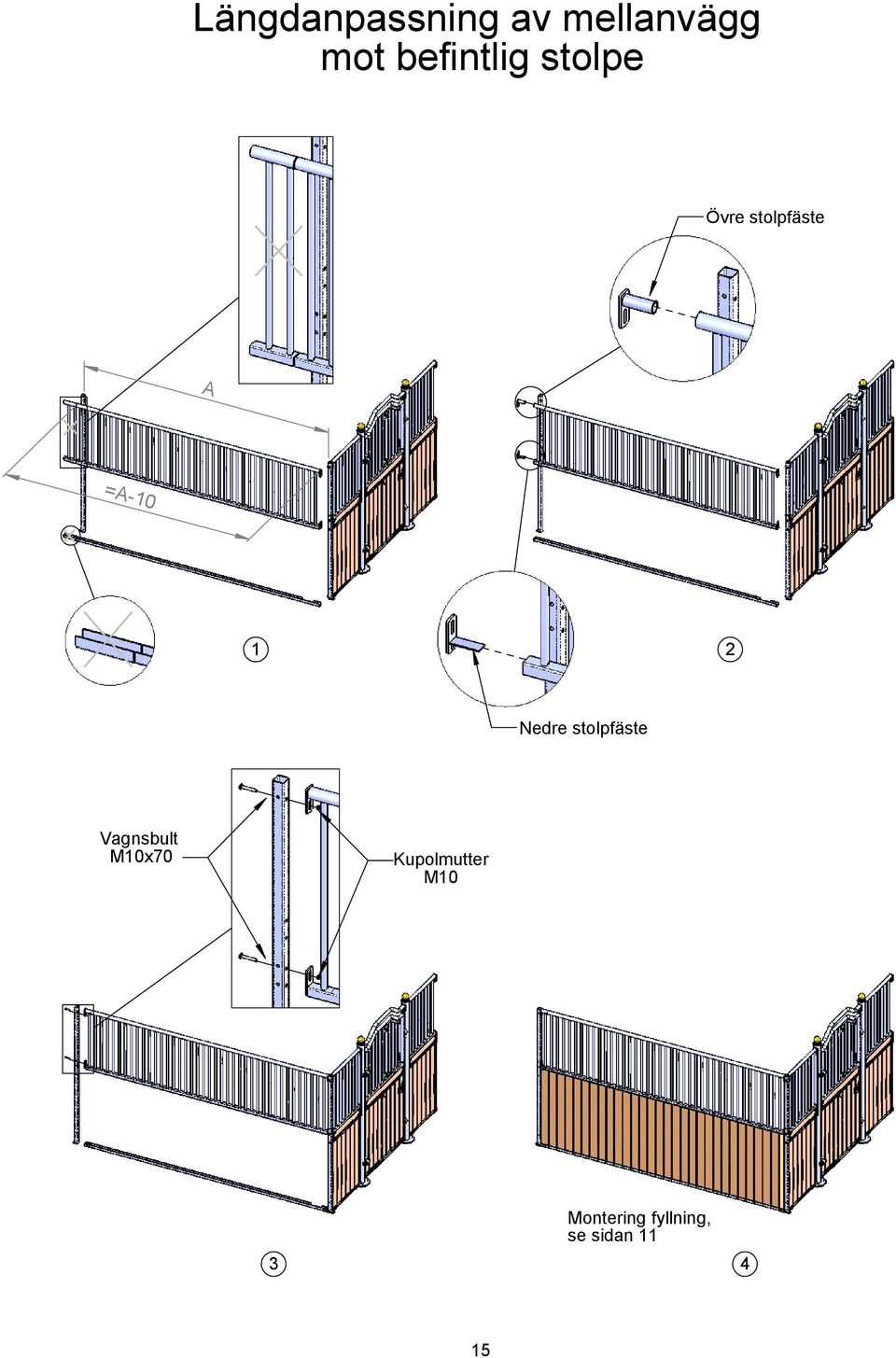

16 Längdanpassning av mellanvägg mot befintlig stolpe Övre stolpfäste A =A Nedre stolpfäste x70 3 Montering fyllning, se sidan

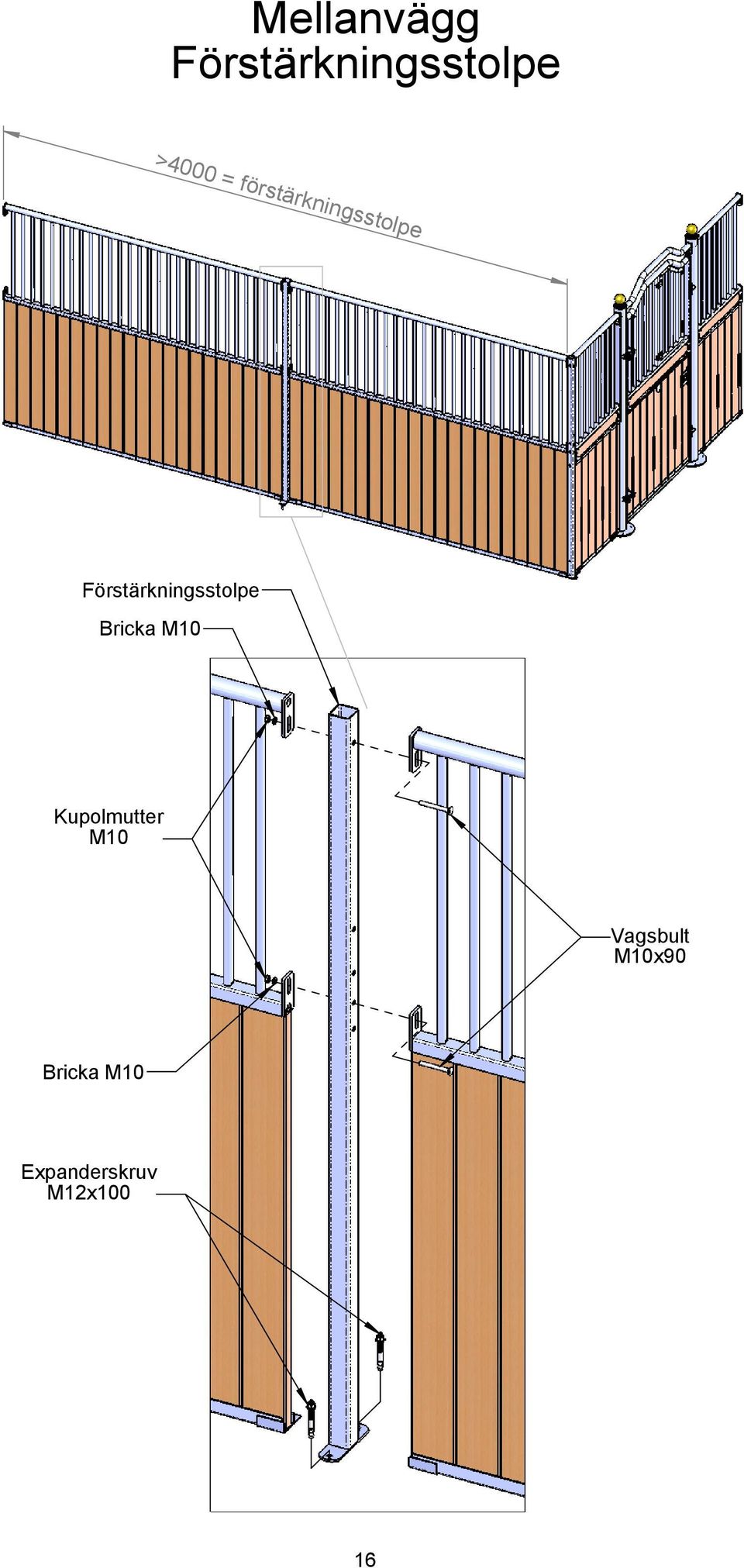

17 Mellanvägg Förstärkningsstolpe >4000 = förstärkningsstolpe Förstärkningsstolpe Bricka Vagsbult x90 Bricka Expanderskruv M12x100 16

18 Montering låsbleck endast pulverlackerat Låsbleck Borra hål Ø3,3mm Blindnit 3,2 x 8 17

19 Tillbehör Golvkassett Mutter x130 x75 18

20 SKÖTSELINSTRUKTION Varmförzinkning är en bra ytbehandling för inredningar. Minst 1 gång per år bör inredningen göras ren och eventuella skador i ytbehandlingen bättras. För speciellt utsatta delar där inredningen ständigt fuktas av gödsel, urin eller sura foderrester rekommenderar vi extra ytbehandling utöver det skydd som zinken ger. Pulverlackerade inredningar kan ha fått vissa transportskador, samt att djuren kan orsaka bitskador. Lackerade inredningar bättringsmålas så snart skador upptäcks. Trä är ett levande material, och kan krympa och eventuellt få torrsprickor. Fyllning av trä lackas eller oljas in. Rätt till konstruktionsändringar förbehålles. Ljusvattnet 295 SE Burträsk, Sweden Tel: +46(0) Fax: +46(0) Web: info@lrs.se Kikut Agri AS Kjørbekkdalen 9A 3735 Skien Telefon: Web: post@kikutagri.no
