SPEECHMIKE TM PHI INSTALLATIONS- OCH ANVÄNDAR- HANDBOK PRO 6184

Transkript

1 SPEECHMIKE TM PRO 6184 INSTALLATIONS- OCH ANVÄNDAR- HANDBOK PHI

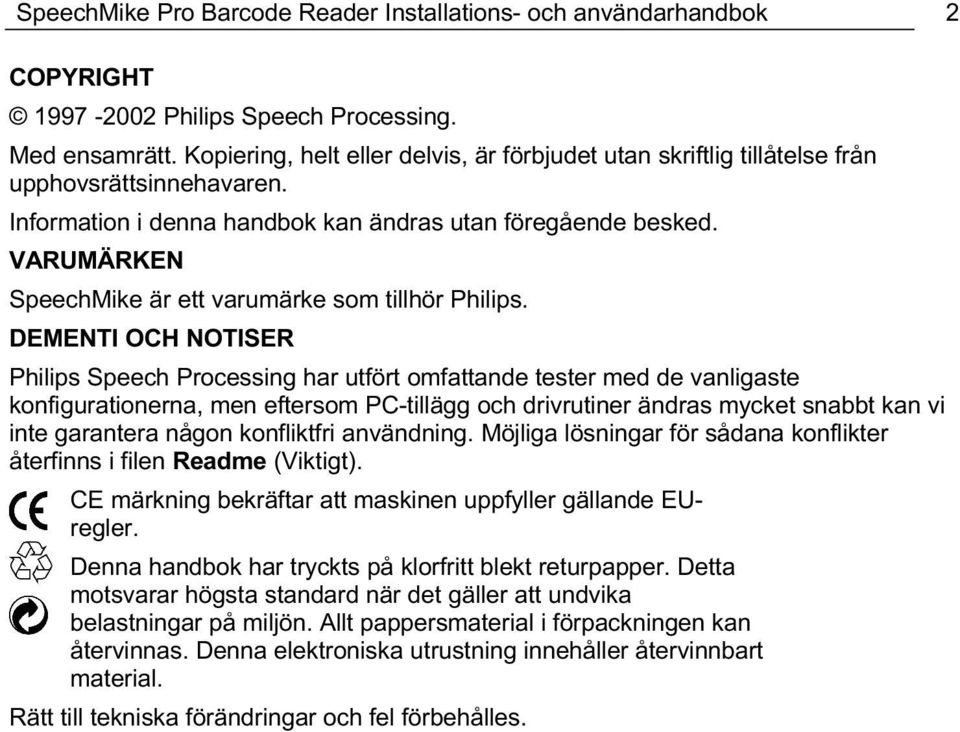

2 SpeechMike Pro Barcode Reader Installations- och användarhandbok 2 COPYRIGHT Philips Speech Processing. Med ensamrätt. Kopiering, helt eller delvis, är förbjudet utan skriftlig tillåtelse från upphovsrättsinnehavaren. Information i denna handbok kan ändras utan föregående besked. VARUMÄRKEN SpeechMike är ett varumärke som tillhör Philips. DEMENTI OCH NOTISER Philips Speech Processing har utfört omfattande tester med de vanligaste konfigurationerna, men eftersom PC-tillägg och drivrutiner ändras mycket snabbt kan vi inte garantera någon konfliktfri användning. Möjliga lösningar för sådana konflikter återfinns i filen Readme (Viktigt). CE märkning bekräftar att maskinen uppfyller gällande EUregler. Denna handbok har tryckts på klorfritt blekt returpapper. Detta motsvarar högsta standard när det gäller att undvika belastningar på miljön. Allt pappersmaterial i förpackningen kan återvinnas. Denna elektroniska utrustning innehåller återvinnbart material. Rätt till tekniska förändringar och fel förbehålles.

3 SpeechMike Pro Barcode Reader Installations- och användarhandbok 3 Inledning Tack för att du har köpt Philips SpeechMike. SpeechMike Pro har utformats för att kunna erbjuda optimal bekvämlighet och större effektivitet i ditt dagliga arbete. Denna handbok tar upp installationen av SpeechMike Pros maskin- och programvara, hanteringen av SpeechMike Pro och testning av installationen. Funktioner i SpeechMike Pro Barcode Reader Professionell indataenhet för multimedia anpassad för enhandsanvändning. Lysdioder för visuell feedback och inbyggd högtalare för akustisk feedback. Inbyggd streckkodsläsare Alla knappar kan programmeras för att passa inviduella preferenser hos användaren. Paketet innehåller Philips SpeechMike Pro LFH 6184 med självhäftande mikrofonhållare. Musdrivrutiner för Windows 98, Windows ME, NT 4.0, Windows 2000 och Windows XP. SpeechMike Control Application (Kontrollprogram) för att anpassa knappinställningarna för kontroll av Windows-program som Microsoft Office och Internet-program. SpeechMikes ljudinspelare med utökade inspelnings- och uppspelningsfunktioner. Konfigureringsprogram för streckkodsläsare (bara på cd) Användarhandböcker för SpeechMike Pro. Support och feedback För senaste information som saknas i användarhandboken referera till filen Readme (Viktigt) på SpeechMike-cd:n eller gå till menyn Start, Program, SpeechMike och välj Readme. Var god kontakta din programvaruåterförsäljare för senaste versionen av SpeechMikeprogrampaketet. För ytterligare information om professionell taligenkänning och lösningar för taligenkänning från Philips Speech Processing se vår webbsida på adressen: För ytterligare information se broschyren "World-Wide Service Information" som ingår i detta paket.

4 SpeechMike Pro Barcode Reader Installations- och användarhandbok 4 Installation Systemkrav IBM-kompatibel dator Minst 32 MB RAM rekommenderas Sound Blaster eller kompatibelt ljudkort SPK OUT-kontakt som stöder passiva högtalare Windows 98, Windows Me, Windows 2000, Windows NT 4.0 eller Windows XP Maskinvaruinstallation Gör på följande sätt när du installerar maskinvaran till SpeechMike Pro: 1. För att undvika skador på ditt datorsystem under installationen bör du stänga av datorn och systemet. 2. Anslut den 3,5 mm breda ljudpluggen (grå) till en Sound Blaster eller kompatibelt jack för mikrofoningång (MIC IN) och kabelpluggen (svart) till jacket för SPK OUT. Om kabeln inte är tillräckligt lång bör du använda en standardförlängningskabel (3,5 mm, skärmad, stereo, plus-minus). 3. Koppla från tangentbordet från datorn och anslut SpeechMikes tangentbordsplugg till tangentbordsjacket på din dator. Anslut pluggen till tangentbordet till tangentbordsadaptern för SpeechMike. 4.Anslut den seriella kabeln på styrkulemikrofonen till någon av de seriella portarna COM1 eller COM2; de finns vanligtvis på datorns baksida. COM2-porten bör bara användas om en annan enhet är ansluten till COM1. Seriell kontakt SPK OUT (högtalare ut, svart) Ljudkort Streckkodsläsare MIC IN (grå) Ljudkort Till dator Tangentbord IN Fortsätt med installationen av programvaran.

5 SpeechMike Pro Barcode Reader Installations- och användarhandbok 5 Programvaruinstallation Obs! En användare måste ha administratörsbehörighet att installera programmet under Windows NT, Windows 2000 eller Windows XP. Kontakta systemadministratören om du behöver hjälp. SpeechMike Pros programvara levereras på en cd. När du sätter i SpeechMike-cd:n i CD-ROM-enheten, startas autorun.exe. Starta installationen genom att välja Install (Installera). Om detta program inte startas när du sätter i SpeechMike-cd:n, starta installationen manuellt så här: 1. Dubbelklicka på ikonen Den här datorn på skrivbordet. 2. Dubbelklicka på CD-ROM-enhetens ikon så visas innehållet på cd:n. 3. Starta programmet autorun.exe genom att dubbelklicka på det och välja Install (Installera). Hantera SpeechMike Pro Placera SpeechMike Pro i handflatan med tummen vilande på styrkulan och pekfingret över de bakre knapparna. Inspelning EOL (Slutet på brevet) Snabbspolning bakåt Styrkula Vänster musknapp Uppspelning/ Stopp Infoga/ skriv över Snabbspolning framåt Höger musknapp Streckkodskannerr Kommandoknapp Vänster musknapp Högtalare Du kan även använda SpeechMike på skrivbordet som en vanlig styrkula.

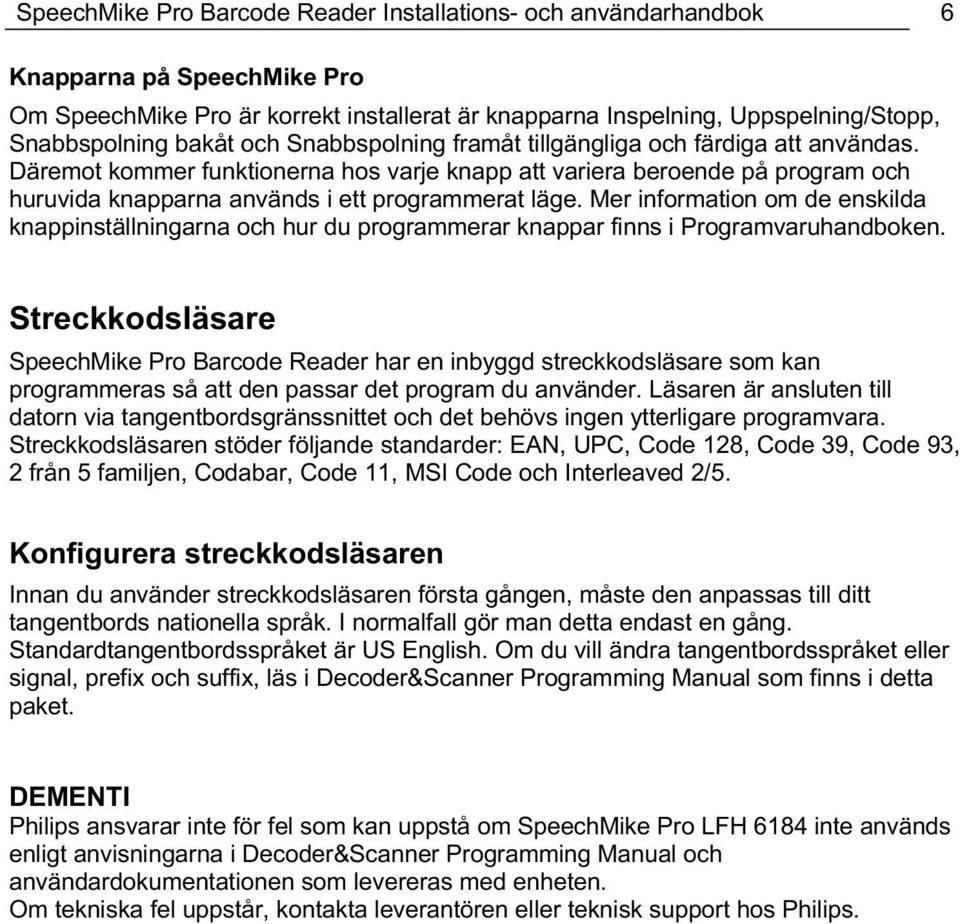

6 SpeechMike Pro Barcode Reader Installations- och användarhandbok 6 Knapparna på SpeechMike Pro Om SpeechMike Pro är korrekt installerat är knapparna Inspelning, Uppspelning/Stopp, Snabbspolning bakåt och Snabbspolning framåt tillgängliga och färdiga att användas. Däremot kommer funktionerna hos varje knapp att variera beroende på program och huruvida knapparna används i ett programmerat läge. Mer information om de enskilda knappinställningarna och hur du programmerar knappar finns i Programvaruhandboken. Streckkodsläsare SpeechMike Pro Barcode Reader har en inbyggd streckkodsläsare som kan programmeras så att den passar det program du använder. Läsaren är ansluten till datorn via tangentbordsgränssnittet och det behövs ingen ytterligare programvara. Streckkodsläsaren stöder följande standarder: EAN, UPC, Code 128, Code 39, Code 93, 2 från 5 familjen, Codabar, Code 11, MSI Code och Interleaved 2/5. Konfigurera streckkodsläsaren Innan du använder streckkodsläsaren första gången, måste den anpassas till ditt tangentbords nationella språk. I normalfall gör man detta endast en gång. Standardtangentbordsspråket är US English. Om du vill ändra tangentbordsspråket eller signal, prefix och suffix, läs i Decoder&Scanner Programming Manual som finns i detta paket. DEMENTI Philips ansvarar inte för fel som kan uppstå om SpeechMike Pro LFH 6184 inte används enligt anvisningarna i Decoder&Scanner Programming Manual och användardokumentationen som levereras med enheten. Om tekniska fel uppstår, kontakta leverantören eller teknisk support hos Philips.

7 SpeechMike Pro Barcode Reader Installations- och användarhandbok 7 Hur man testar installationen 1. Gå till menyn Start och välj Inställningar, Kontrollpanelen. 2. Dubbelklicka på ikonen Mus; dialogrutan Egenskaper för Mus visas. 3. Öppna fliken SpeechMike och klicka på knappen Test (Test). Följande skärm visas: Du kan kontrollera om knapparna på SpeechMike Pro fungerar som de ska genom att trycka på varje knapp; motsvarande knapp på skärmen aktiveras. Obs! Om knapparna Inspelning, Uppspelning/Stopp, Snabbspolning bakåt, Snabbspolning framåt, Infoga/skriv över och EOL inte fungerar som de ska i ett programmerat läge, föreligger ett kompatibilitetsproblem med en ytterligare mus; om musknapparna inte fungerar som de ska, föreligger en maskinvarukonflikt. För detaljer om hur man löser dessa problem referera till filen Readme (Viktigt) på SpeechMike-cd:n eller gå till menyn Start, Program, SpeechMike och välj Readme. Klicka på OK om testningen var i sin ordning och återvänd till skrivbordet i Windows. Installationen är avslutad. Varning! Inspelningar gjorda med SpeechMike Pro kan vara förvrängda pga varierande indatakänslighet hos olika ljudkort. Detta försämrar kvaliteten hos dina diktat. Om detta problem uppträder kan du använda den inbyggda känslighetskontakten på SpeechMike Pros undersida med hjälp av en liten skruvmejsel. Standardinställningen är "III" och ska normalt inte behöva ändras. Om dina inspelningar försämras kan du dock ändra inställningen till "II" (ung. -10 db) för att reducera indatanivån. Om dina inspelningar fortfarande är förvrängda, försök med inställningen "I" (ung. -20 db).

8 SpeechMike Pro Barcode Reader Installations- och användarhandbok 8 Inställningar för SpeechMike Du kan göra inställningarna för SpeechMike Pro i Kontrollpanelen i Windows. 1. Gå till menyn Start och välj Inställningar, Kontrollpanelen. 2. Dubbelklicka på ikonen Mus; dialogrutan Egenskaper för Mus visas. 3. Öppna fliken SpeechMike. Följande skärm visas: Mouse (Mus) När du väljer Disable SpeechMike Trackball (Deaktivera SpeechMikes styrkula) deaktiveras styrkulan, vänster och höger musknapp samt manöverknappen. SpeechMike Buttons (SpeechMike-knappar) När du väljer Disable (Deaktivera) deaktiveras de sex individuellt konfigurerbara knapparna. Use Bottom Mike Button as (Använd manöverknappen som) Med hjälp av denna funktion kan du bestämma att manöverknappen på SpeechMikes undersida ska fungera som antingen vänster eller höger musknapp. Test När du klickar på den här knappen visas SpeechMike Test Page (SpeechMikes testsida). Reset (Återställ) När du klickar på denna knapp återställs den ursprungliga konfigurationen hos knapparna på SpeechMike Pro och enhetsdrivrutinerna initieras igen. Använd denna knapp om du flyttar din SpeechMike Pro från COM1 till COM2 eller om din SpeechMike Pro plötsligt inte fungerar som den ska. Hur man testar SpeechMike Pros styrkula Styrkulan bör fungera så snart drivrutinen PSP6174 är installerad.

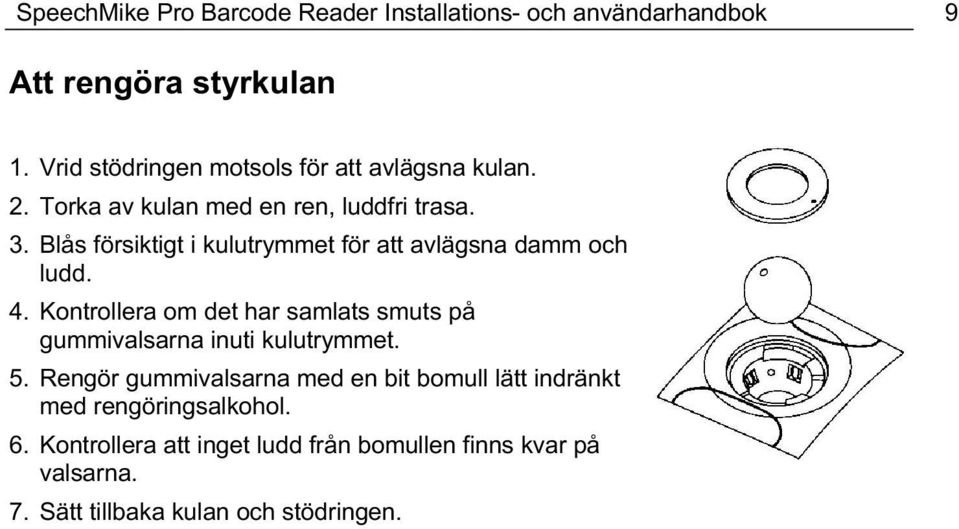

9 SpeechMike Pro Barcode Reader Installations- och användarhandbok 9 Att rengöra styrkulan 1. Vrid stödringen motsols för att avlägsna kulan. 2. Torka av kulan med en ren, luddfri trasa. 3. Blås försiktigt i kulutrymmet för att avlägsna damm och ludd. 4. Kontrollera om det har samlats smuts på gummivalsarna inuti kulutrymmet. 5. Rengör gummivalsarna med en bit bomull lätt indränkt med rengöringsalkohol. 6. Kontrollera att inget ludd från bomullen finns kvar på valsarna. 7. Sätt tillbaka kulan och stödringen.

10 2002 by Philips Speech Processing T
