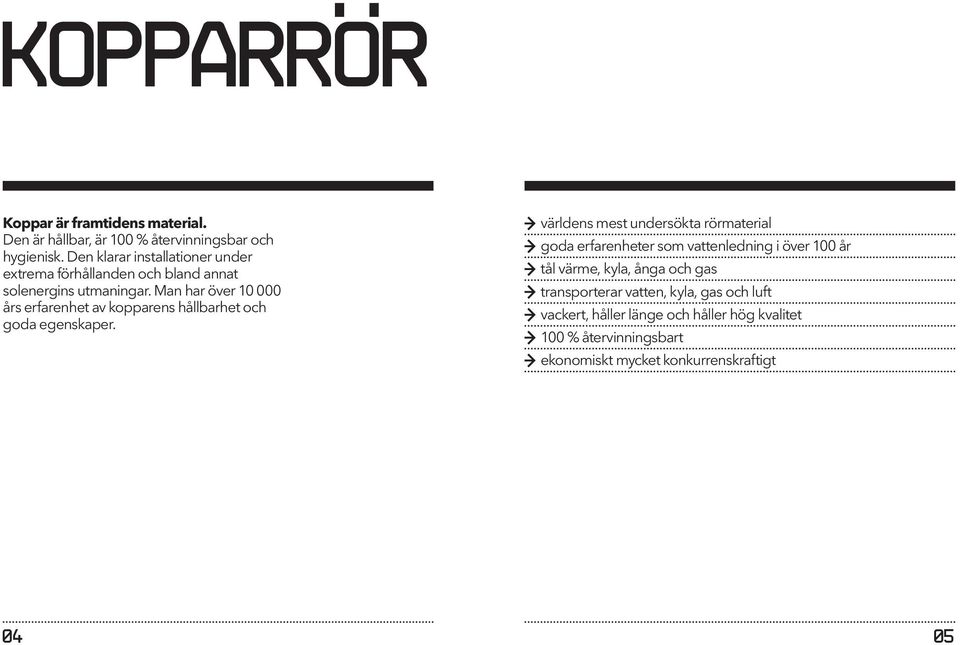

3 Kopparrör Koppar är framtidens material. Den är hållbar, är 100 % åter vinningsbar och hygienisk. Den klarar installationer under extrema förhållanden och bland annat solenergins utmaningar. Man har över års erfarenhet av kopparens hållbarhet och goda egenskaper. världens mest undersökta rörmaterial goda erfarenheter som vattenledning i över 100 år tål värme, kyla, ånga och gas transporterar vatten, kyla, gas och luft vackert, håller länge och håller hög kvalitet 100 % återvinningsbart ekonomiskt mycket konkurrenskraftigt 04 05

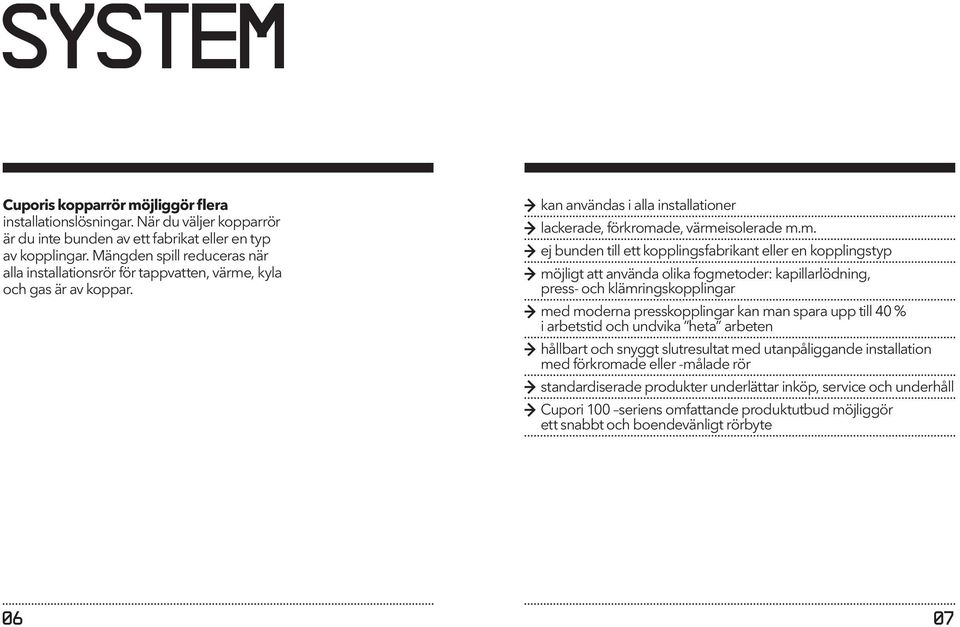

4 System Cuporis kopparrör möjliggör flera installationslösningar. När du väljer kopparrör är du inte bunden av ett fabrikat eller en typ av kopplingar. Mängden spill reduceras när alla installationsrör för tappvatten, värme, kyla och gas är av koppar. kan användas i alla installationer lackerade, förkromade, värmeisolerade m.m. ej bunden till ett kopplingsfabrikant eller en kopplingstyp möjligt att använda olika fogmetoder: kapillarlödning, press- och klämringskopplingar med moderna presskopplingar kan man spara upp till 40 % i arbetstid och undvika heta arbeten hållbart och snyggt slutresultat med utanpåliggande installation med förkromade eller -målade rör standardiserade produkter underlättar inköp, service och underhåll Cupori 100 seriens omfattande produktutbud möjliggör ett snabbt och boendevänligt rörbyte 06 07

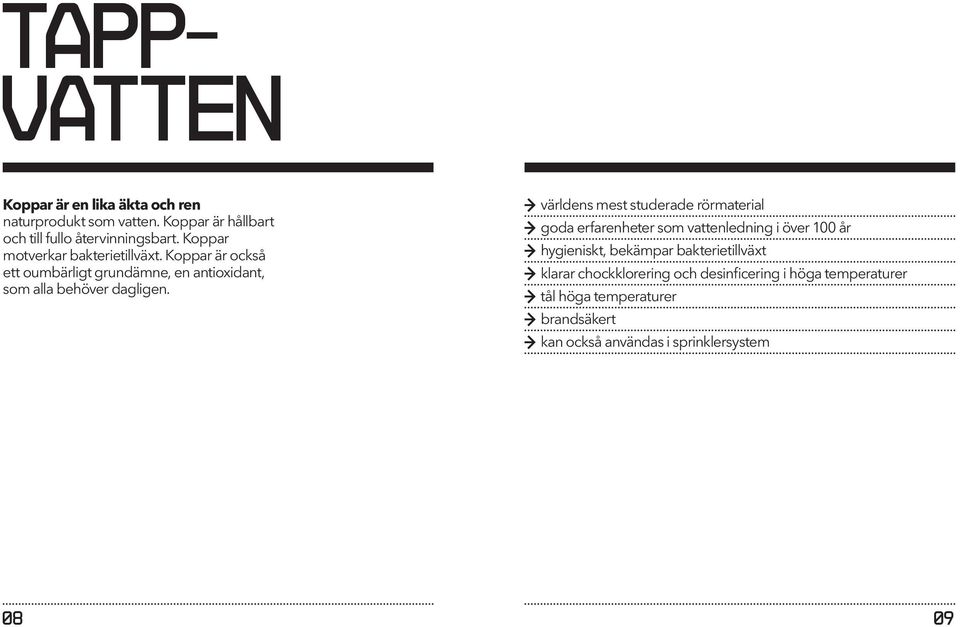

5 Tappvatten Koppar är en lika äkta och ren naturprodukt som vatten. Koppar är hållbart och till fullo återvinningsbart. Koppar motverkar bakterietillväxt. Koppar är också ett oumbärligt grundämne, en antioxidant, som alla behöver dagligen. världens mest studerade rörmaterial goda erfarenheter som vattenledning i över 100 år hygieniskt, bekämpar bakterietillväxt klarar chockklorering och desinficering i höga temperaturer tål höga temperaturer brandsäkert kan också användas i sprinklersystem 08 09

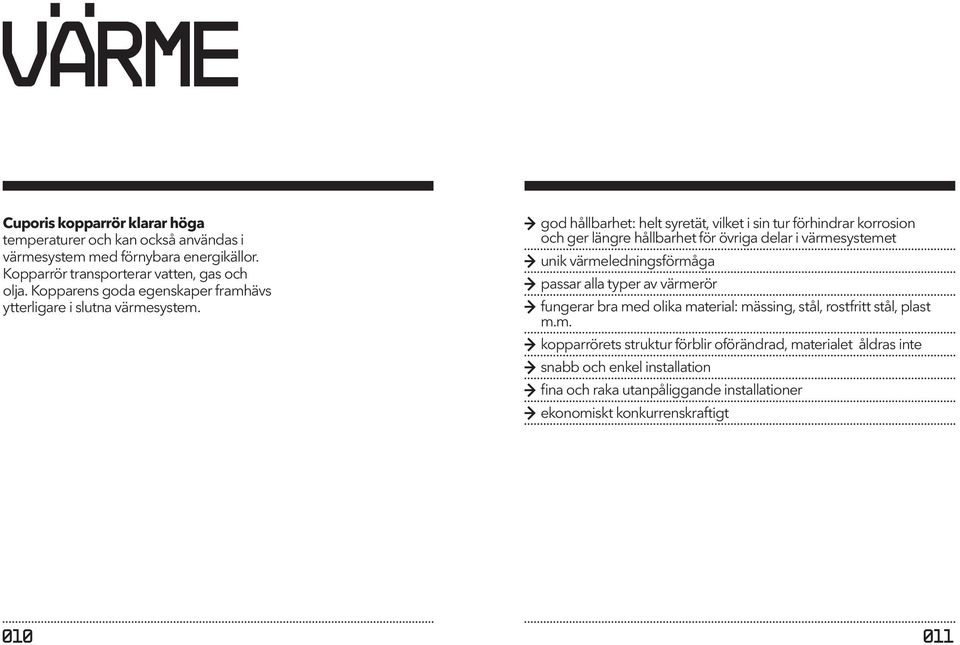

6 Värme Cuporis kopparrör klarar höga temperaturer och kan också användas i värmesystem med förnybara energikällor. Kopparrör transporterar vatten, gas och olja. Kopparens goda egenskaper framhävs ytterligare i slutna värmesystem. god hållbarhet: helt syretät, vilket i sin tur förhindrar korrosion och ger längre hållbarhet för övriga delar i värmesystemet unik värmeledningsförmåga passar alla typer av värmerör fungerar bra med olika material: mässing, stål, rostfritt stål, plast m.m. kopparrörets struktur förblir oförändrad, materialet åldras inte snabb och enkel installation fina och raka utanpåliggande installationer ekonomiskt konkurrenskraftigt

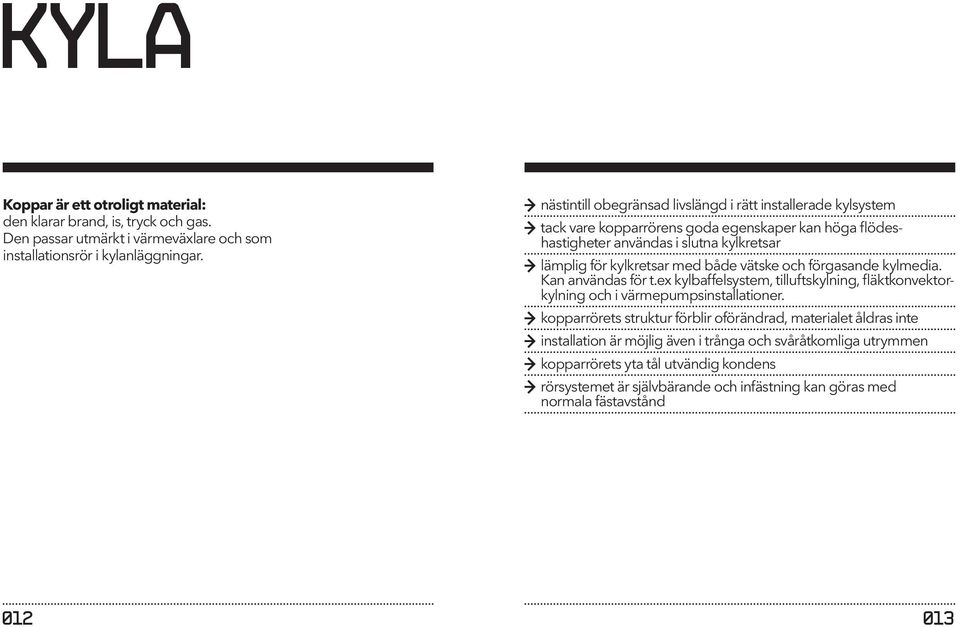

7 kyla Koppar är ett otroligt material: den klarar brand, is, tryck och gas. Den passar utmärkt i värmeväxlare och som installationsrör i kylanläggningar. nästintill obegränsad livslängd i rätt installerade kylsystem tack vare kopparrörens goda egenskaper kan höga flödeshastigheter användas i slutna kylkretsar lämplig för kylkretsar med både vätske och förgasande kylmedia. Kan användas för t.ex kylbaffelsystem, tilluftskylning, fläktkonvektorkylning och i värmepumpsinstallationer. kopparrörets struktur förblir oförändrad, materialet åldras inte installation är möjlig även i trånga och svåråtkomliga utryen kopparrörets yta tål utvändig kondens rörsystemet är självbärande och infästning kan göras med normala fästavstånd

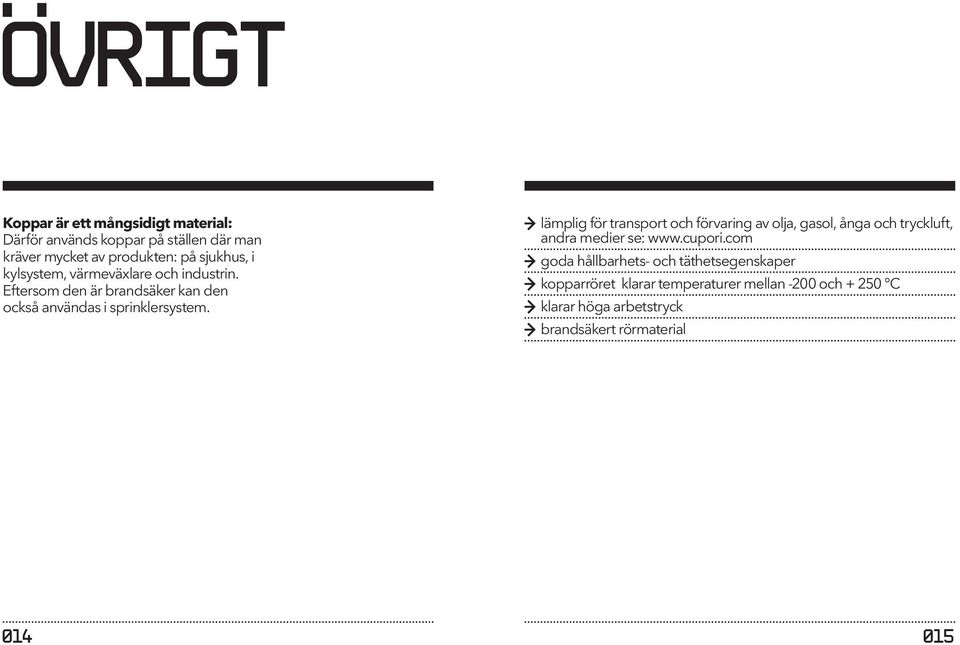

8 ÖvrigT Koppar är ett mångsidigt material: Därför används koppar på ställen där man kräver mycket av produkten: på sjukhus, i kylsystem, värmeväxlare och industrin. Eftersom den är brandsäker kan den också användas i sprinklersystem. lämplig för transport och förvaring av olja, gasol, ånga och tryckluft, andra medier se: goda hållbarhets- och täthetsegenskaper kopparröret klarar temperaturer mellan -200 och C klarar höga arbetstryck brandsäkert rörmaterial

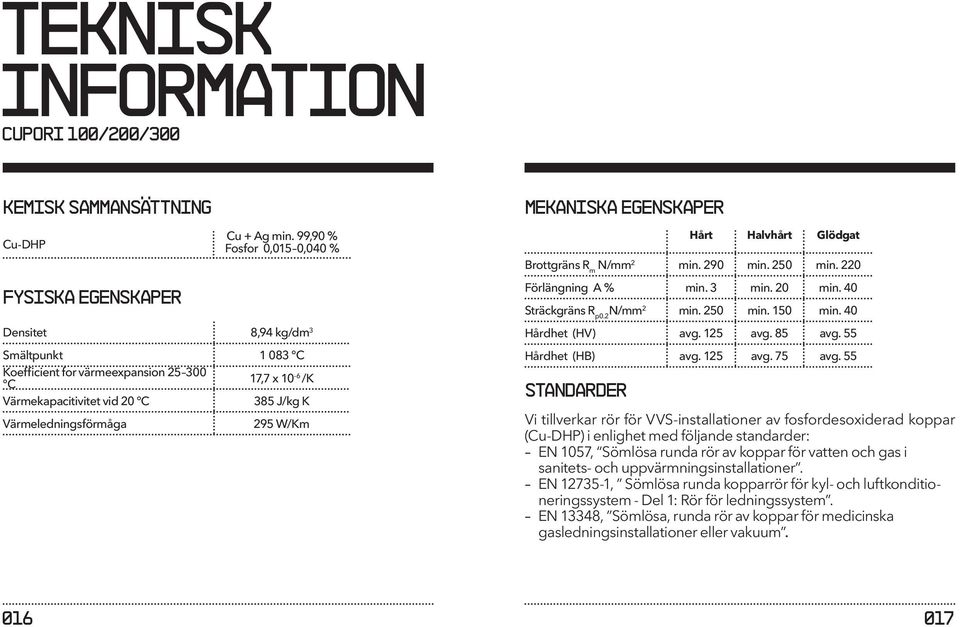

9 Teknisk information Cupori 100/200/300 Kemisk saansättning Cu-DHP Fysiska egenskaper Cu + Ag min. 99,90 % Fosfor 0,015 0,040 % Densitet 8,94 kg/dm 3 Smältpunkt C Koefficient for värmeexpansion C 17,7 x 10-6 /K Värmekapacitivitet vid 20 C 385 J/kg K Värmeledningsförmåga 295 W/Km Mekaniska egenskaper Hårt Halvhårt Glödgat Brottgräns R m N/ 2 min. 290 min. 250 min. 220 Förlängning A % min. 3 min. 20 min. 40 Sträckgräns R p0.2 N/ 2 min. 250 min. 150 min. 40 Hårdhet (HV) avg. 125 avg. 85 avg. 55 Hårdhet (HB) avg. 125 avg. 75 avg. 55 Standarder Vi tillverkar rör för VVS-installationer av fosfordesoxiderad koppar (Cu-DHP) i enlighet med följande standarder: EN 1057, Sömlösa runda rör av koppar för vatten och gas i sanitets- och uppvärmningsinstallationer. EN , Sömlösa runda kopparrör för kyl- och luftkonditioneringssystem - Del 1: Rör för ledningssystem. EN 13348, Sömlösa, runda rör av koppar för medicinska gasledningsinstallationer eller vakuum

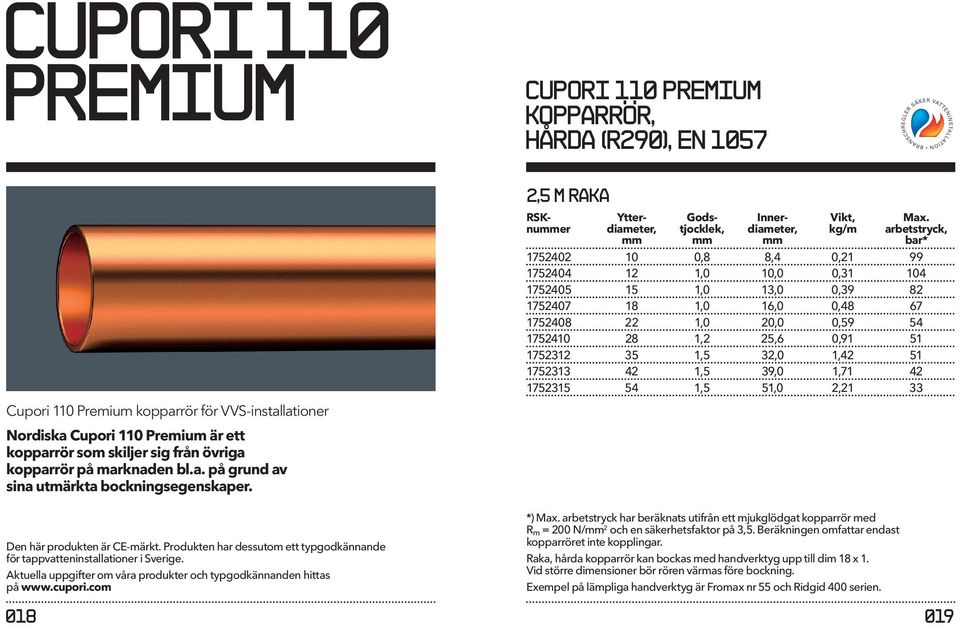

10 Cupori 110 PREMIUM Cupori 110 Premium Kopparrör, hårda (R290), EN 1057 Cupori 110 Premium kopparrör för VVS-installationer Nordiska Cupori 110 Premium är ett kopparrör som skiljer sig från övriga kopparrör på marknaden bl.a. på grund av sina utmärkta bockningsegenskaper. 2,5 m Raka RSKnuer Innerdiameter, Max. arbetstryck, bar* ,8 8,4 0, ,0 10,0 0, ,0 13,0 0, ,0 16,0 0, ,0 20,0 0, ,2 25,6 0, ,5 32,0 1, ,5 39,0 1, ,5 51,0 2,21 33 Den här produkten är CE-märkt. Produkten har dessutom ett typgodkännande för tappvatteninstallationer i Sverige. Aktuella uppgifter om våra produkter och typgodkännanden hittas på *) Max. arbetstryck har beräknats utifrån ett mjukglödgat kopparrör med R m = 200 N/ 2 och en säkerhetsfaktor på 3,5. Beräkningen omfattar endast kopparröret inte kopplingar. Raka, hårda kopparrör kan bockas med handverktyg upp till dim 18 x 1. Vid större dimensioner bör rören värmas före bockning. Exempel på lämpliga handverktyg är Fromax nr 55 och Ridgid 400 serien. 019

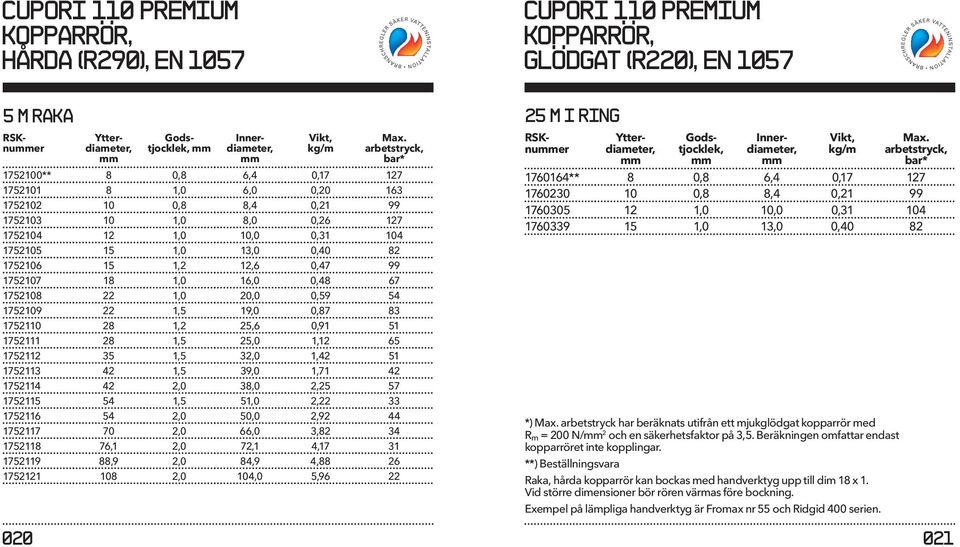

11 Cupori 110 Premium Kopparrör, hårda (R290), EN 1057 Cupori 110 Premium Kopparrör, glödgat (R220), EN m raka RSKnuer Innerdiameter, Max. arbetstryck, bar* ** 8 0,8 6,4 0, ,0 6,0 0, ,8 8,4 0, ,0 8,0 0, ,0 10,0 0, ,0 13,0 0, ,2 12,6 0, ,0 16,0 0, ,0 20,0 0, ,5 19,0 0, ,2 25,6 0, ,5 25,0 1, ,5 32,0 1, ,5 39,0 1, ,0 38,0 2, ,5 51,0 2, ,0 50,0 2, ,0 66,0 3, ,1 2,0 72,1 4, ,9 2,0 84,9 4, ,0 104,0 5, m i ring RSKnuer Innerdiameter, *) Max. arbetstryck har beräknats utifrån ett mjukglödgat kopparrör med R m = 200 N/ 2 och en säkerhetsfaktor på 3,5. Beräkningen omfattar endast kopparröret inte kopplingar. **) Beställningsvara Raka, hårda kopparrör kan bockas med handverktyg upp till dim 18 x 1. Vid större dimensioner bör rören värmas före bockning. Exempel på lämpliga handverktyg är Fromax nr 55 och Ridgid 400 serien. Max. arbetstryck, bar* ** 8 0,8 6,4 0, ,8 8,4 0, ,0 10,0 0, ,0 13,0 0,

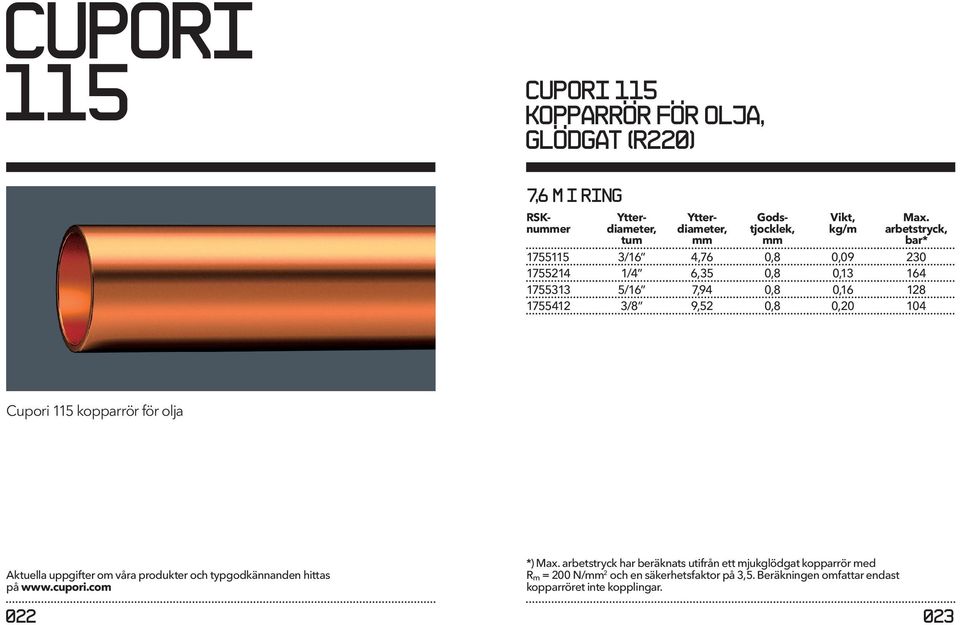

12 Cupori 115 Cupori 115 Kopparrör för olja, glödgat (R220) 7,6 m i ring RSKnuer tum Max. arbetstryck, bar* /16 4,76 0,8 0, /4 6,35 0,8 0, /16 7,94 0,8 0, /8 9,52 0,8 0, Cupori 115 kopparrör för olja Aktuella uppgifter om våra produkter och typgodkännanden hittas på *) Max. arbetstryck har beräknats utifrån ett mjukglödgat kopparrör med R m = 200 N/ 2 och en säkerhetsfaktor på 3,5. Beräkningen omfattar endast kopparröret inte kopplingar

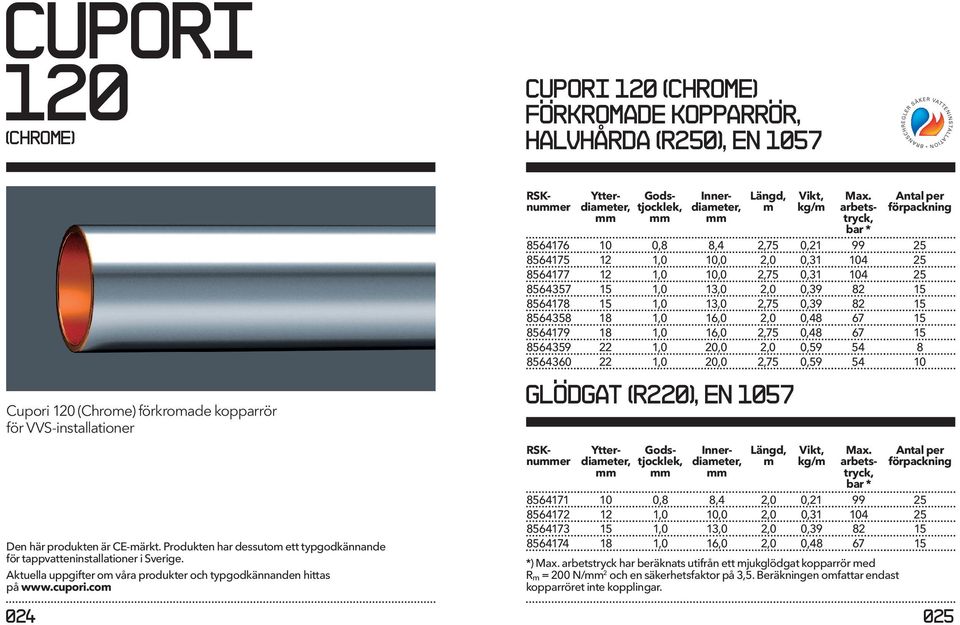

13 Cupori 120 (chrome) Cupori 120 (chrome) förkromade kopparrör, halvhårda (R250), EN 1057 RSKnuer Innerdiameter, Längd, m Max. arbetstryck, bar * Antal per förpackning ,8 8,4 2,75 0, ,0 10,0 2,0 0, ,0 10,0 2,75 0, ,0 13,0 2,0 0, ,0 13,0 2,75 0, ,0 16,0 2,0 0, ,0 16,0 2,75 0, ,0 20,0 2,0 0, ,0 20,0 2,75 0, Cupori 120 (Chrome) förkromade kopparrör för VVS-installationer Den här produkten är CE-märkt. Produkten har dessutom ett typgodkännande för tappvatteninstallationer i Sverige. Aktuella uppgifter om våra produkter och typgodkännanden hittas på glödgat (R220), EN 1057 RSKnuer Innerdiameter, Längd, m Max. arbetstryck, bar * Antal per förpackning ,8 8,4 2,0 0, ,0 10,0 2,0 0, ,0 13,0 2,0 0, ,0 16,0 2,0 0, *) Max. arbetstryck har beräknats utifrån ett mjukglödgat kopparrör med R m = 200 N/ 2 och en säkerhetsfaktor på 3,5. Beräkningen omfattar endast kopparröret inte kopplingar. 025

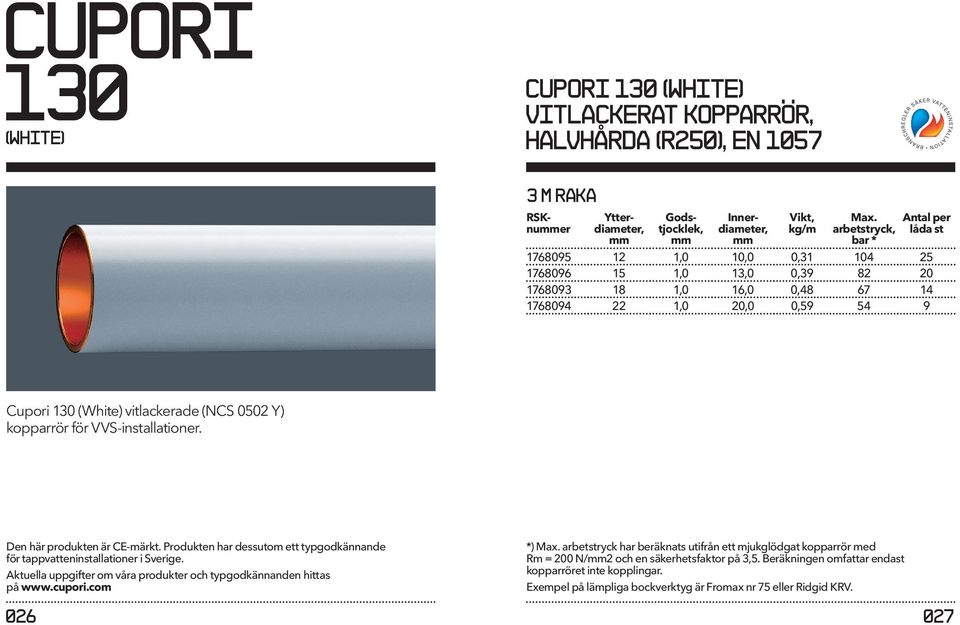

14 Cupori 130 (white) Cupori 130 (White) Vitlackerat kopparrör, halvhårda (R250), EN M raka RSKnuer Innerdiameter, Max. Antal per arbetstryck, låda st bar * ,0 10,0 0, ,0 13,0 0, ,0 16,0 0, ,0 20,0 0, Cupori 130 (White) vitlackerade (NCS 0502 Y) kopparrör för VVS-installationer. Den här produkten är CE-märkt. Produkten har dessutom ett typgodkännande för tappvatteninstallationer i Sverige. Aktuella uppgifter om våra produkter och typgodkännanden hittas på *) Max. arbetstryck har beräknats utifrån ett mjukglödgat kopparrör med Rm = 200 N/2 och en säkerhetsfaktor på 3,5. Beräkningen omfattar endast kopparröret inte kopplingar. Exempel på lämpliga bockverktyg är Fromax nr 75 eller Ridgid KRV

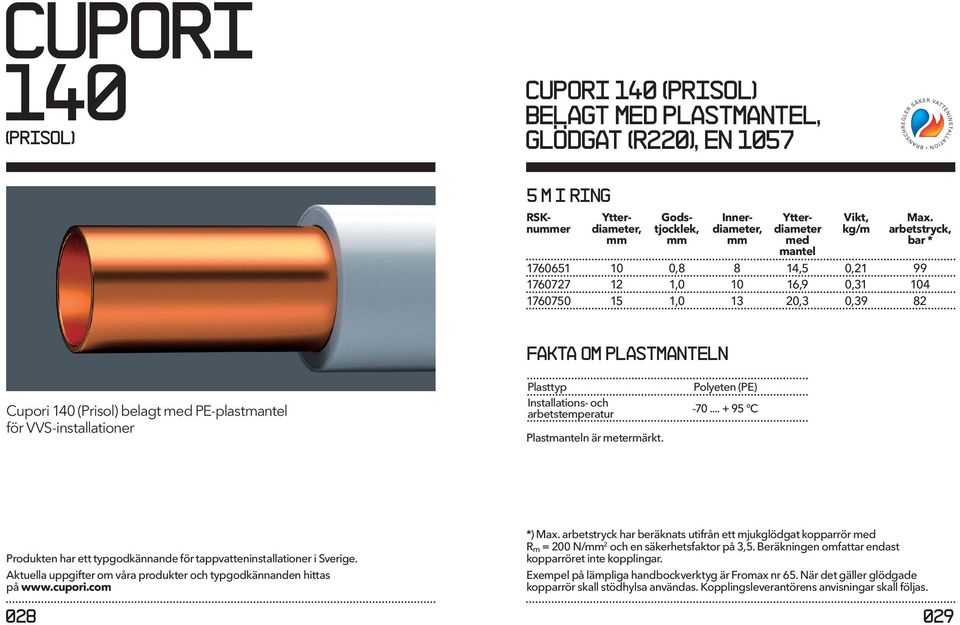

15 Cupori 140 (Prisol) Cupori 140 (PRISOL) Belagt med plastmantel, glödgat (R220), EN M I ring RSKnuer Innerdiameter, Ytterdiameter med mantel Max. arbetstryck, bar * ,8 8 14,5 0, , ,9 0, , ,3 0,39 82 Fakta om Plastmanteln Cupori 140 (Prisol) belagt med PE-plastmantel för VVS-installationer Plasttyp Installations- och arbetstemperatur Plastmanteln är metermärkt. Polyeten (PE) C Produkten har ett typgodkännande för tappvatteninstallationer i Sverige. Aktuella uppgifter om våra produkter och typgodkännanden hittas på *) Max. arbetstryck har beräknats utifrån ett mjukglödgat kopparrör med R m = 200 N/ 2 och en säkerhetsfaktor på 3,5. Beräkningen omfattar endast kopparröret inte kopplingar. Exempel på lämpliga handbockverktyg är Fromax nr 65. När det gäller glödgade kopparrör skall stödhylsa användas. Kopplingsleverantörens anvisningar skall följas. 029

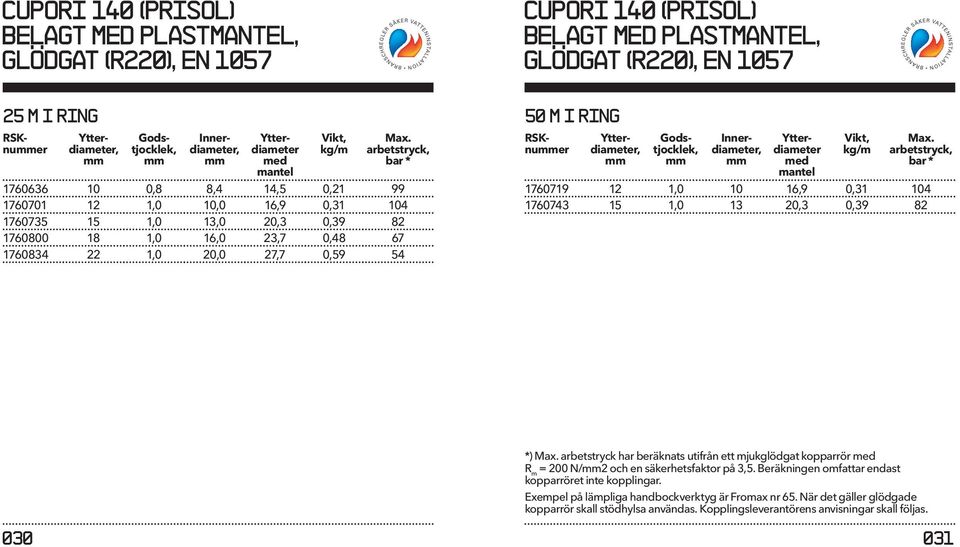

16 Cupori 140 (prisol) Belagt med plastmantel, glödgat (R220), EN 1057 Cupori 140 (Prisol) Belagt med plastmantel, glödgat (R220), EN M i ring RSKnuer Innerdiameter, Ytterdiameter med mantel Max. arbetstryck, bar * ,8 8,4 14,5 0, ,0 10,0 16,9 0, ,0 13,0 20,3 0, ,0 16,0 23,7 0, ,0 20,0 27,7 0, M i ring RSKnuer Innerdiameter, Ytterdiameter med mantel Max. arbetstryck, bar * , ,9 0, , ,3 0,39 82 *) Max. arbetstryck har beräknats utifrån ett mjukglödgat kopparrör med R m = 200 N/2 och en säkerhetsfaktor på 3,5. Beräkningen omfattar endast kopparröret inte kopplingar. Exempel på lämpliga handbockverktyg är Fromax nr 65. När det gäller glödgade kopparrör skall stödhylsa användas. Kopplingsleverantörens anvisningar skall följas

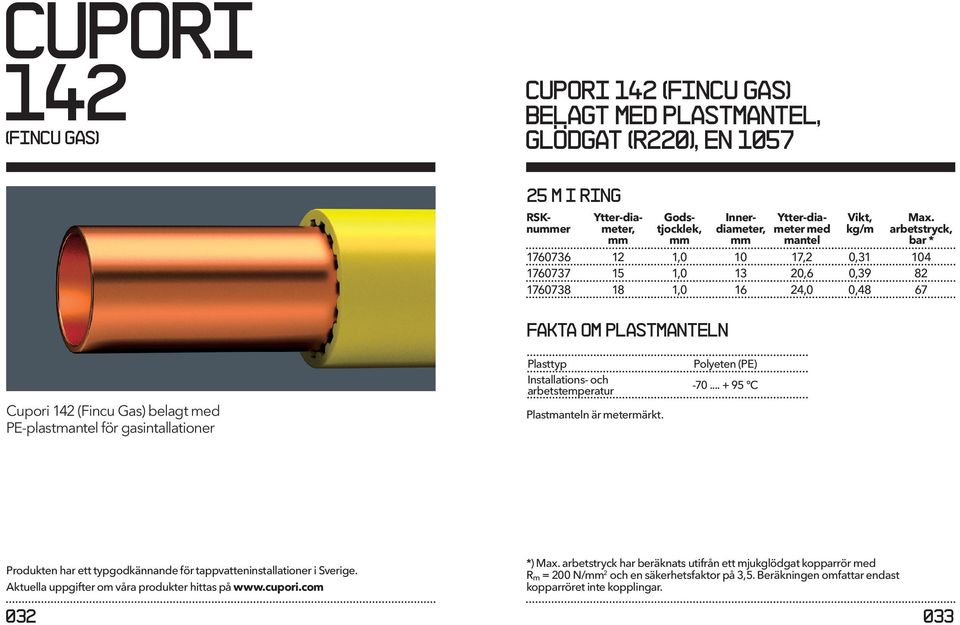

17 Cupori 142 (Fincu Gas) Cupori 142 (FINCU GAS) belagt med plastmantel, Glödgat (R220), EN m i ring RSKnuer Ytter-diameter, Innerdiameter, Ytter-diameter med mantel Max. arbetstryck, bar * , ,2 0, , ,6 0, , ,0 0,48 67 Fakta om Plastmanteln Cupori 142 (Fincu Gas) belagt med PE-plastmantel för gasintallationer Plasttyp Installations- och arbetstemperatur Plastmanteln är metermärkt. Polyeten (PE) C Produkten har ett typgodkännande för tappvatteninstallationer i Sverige. Aktuella uppgifter om våra produkter hittas på *) Max. arbetstryck har beräknats utifrån ett mjukglödgat kopparrör med R m = 200 N/ 2 och en säkerhetsfaktor på 3,5. Beräkningen omfattar endast kopparröret inte kopplingar. 033

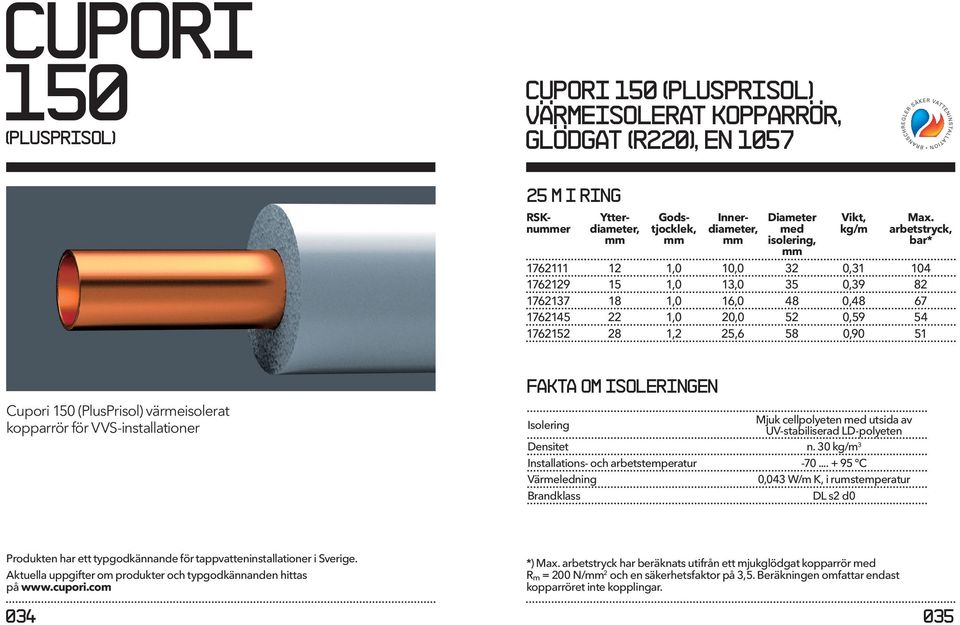

18 Cupori 150 (plusprisol) Cupori 150 (Plusprisol) värmeisolerat kopparrör, glödgat (R220), EN M i ring RSKnuer Innerdiameter, Diameter med isolering, Max. arbetstryck, bar* ,0 10,0 32 0, ,0 13,0 35 0, ,0 16,0 48 0, ,0 20,0 52 0, ,2 25,6 58 0,90 51 Cupori 150 (PlusPrisol) värmeisolerat kopparrör för VVS-installationer Fakta om isoleringen Isolering Mjuk cellpolyeten med utsida av UV-stabiliserad LD-polyeten Densitet n Installations- och arbetstemperatur C Värmeledning 0,043 W/m K, i rumstemperatur Brandklass DL s2 d0 Produkten har ett typgodkännande för tappvatteninstallationer i Sverige. Aktuella uppgifter om produkter och typgodkännanden hittas på *) Max. arbetstryck har beräknats utifrån ett mjukglödgat kopparrör med R m = 200 N/ 2 och en säkerhetsfaktor på 3,5. Beräkningen omfattar endast kopparröret inte kopplingar

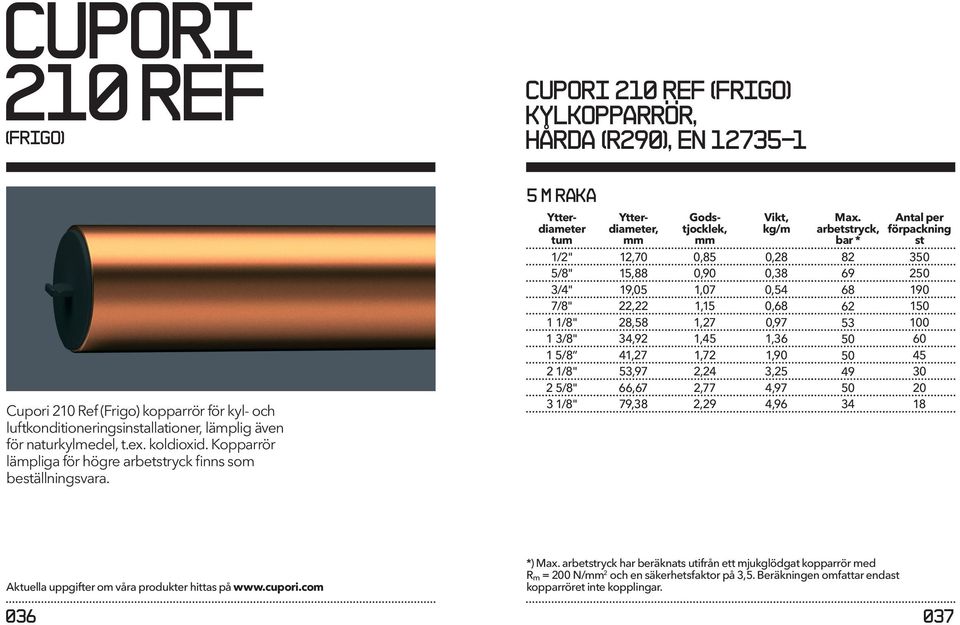

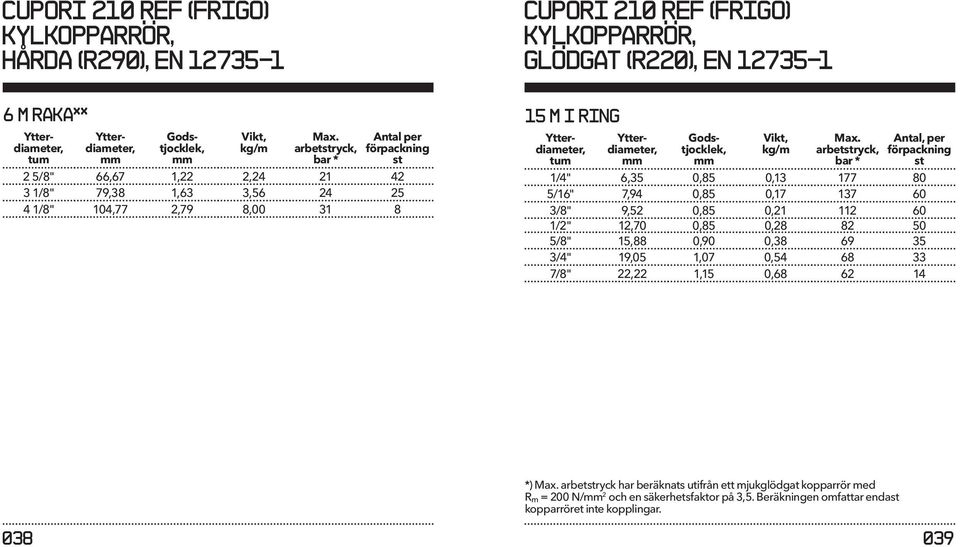

19 Cupori 210 ref (frigo) Cupori 210 REF (FRIGO) Kylkopparrör, hårda (R290), EN Cupori 210 Ref (Frigo) kopparrör för kyl- och luftkonditioneringsinstallationer, lämplig även för naturkylmedel, t.ex. koldioxid. Kopparrör lämpliga för högre arbetstryck finns som beställningsvara. 5 M raka Ytterdiameter tum Max. arbetstryck, bar * Antal per förpackning st 1/2" 12,70 0,85 0, /8" 15,88 0,90 0, /4" 19,05 1,07 0, /8" 22,22 1,15 0, /8" 28,58 1,27 0, /8" 34,92 1,45 1, /8 41,27 1,72 1, /8" 53,97 2,24 3, /8" 66,67 2,77 4, /8" 79,38 2,29 4, Aktuella uppgifter om våra produkter hittas på *) Max. arbetstryck har beräknats utifrån ett mjukglödgat kopparrör med R m = 200 N/ 2 och en säkerhetsfaktor på 3,5. Beräkningen omfattar endast kopparröret inte kopplingar. 037

20 Cupori 210 REF (Frigo) Kylkopparrör, hårda (R290), EN Cupori 210 REF (Frigo) Kylkopparrör, glödgat (R220), EN M raka** tum Max. arbetstryck, bar * Antal per förpackning st 2 5/8" 66,67 1,22 2, /8" 79,38 1,63 3, /8" 104,77 2,79 8, M i ring tum Max. arbetstryck, bar * Antal, per förpackning st 1/4" 6,35 0,85 0, /16" 7,94 0,85 0, /8" 9,52 0,85 0, /2" 12,70 0,85 0, /8" 15,88 0,90 0, /4" 19,05 1,07 0, /8" 22,22 1,15 0, *) Max. arbetstryck har beräknats utifrån ett mjukglödgat kopparrör med R m = 200 N/ 2 och en säkerhetsfaktor på 3,5. Beräkningen omfattar endast kopparröret inte kopplingar

21 Cupori 221 ref Cupori 221 ref Kylkopparrör, hårda (R290), EN M raka tum Max. arbetstryck, bar * Antal, per förpackning st 5/16 ** 7,94 0,8 0, /8 9,52 0,8 0, /2 12,70 1,0 0, /8 15,88 1,1 0, /4 19,05 1,3 0, /8 22,22 1,5 0, /8 28,58 1,9 1, /8 34,92 2,3 2, /8 ** 41,27 2,7 2, Cupori 221 Ref kylkopparrör är ett installationsrör för butikskyla med CO 2 som köldbärare. De är avsedda för ett arbetstryck på 80 bar. Röret är lätt att bocka och enkelt att installera. Aktuella uppgifter om våra produkter hittas på *) Maximala tillåtna interna arbetstryck av rören är nominala och baserat på kalkyleringar av tekniska instruktioner av DKI 1/99. I kalkyleringen har max. arbetstryck beräknats utifrån ett mjukglödgat kopparrör med Rm = 200 N/2 med en säkerhetsfaktor på 3,5 och arbetstemperaturen ligger på +20 C. Beräkningen omfattar endast kopparrör, inte kopplingar. **) Beställningsvara. Var god och fråga leveranstid. 041

22 Cupori 400 Industrirör TILLVERKNINGSPROGRAM Cupori 400 kopparrör för industriella ändamål Vi erbjuder våra kunder ett omfattande dimensionsområde och innovativa produktlösningar enligt kundspecifikationer samt allmänna europeiska och internationella standarder. Vi använder desoxiderad koppar Cu-DHP (CW 024A) och syrefri koppar (CW 008A). Vi tillverkar: raka längder ringar LWC IG (innergrooved) solar ovala rör profilrör Tillstånd: hårda glödgat halvhårda skin-hard Aktuella uppgifter om våra produkter hittas på

23 Cupori 580 transportbox Cupori 580 transportbox Cupori 580 Transportbox är ett hjälpmedel för transport av kopparrör, både korta och upp till tre meter. Vid transporten förblir rören torra och rena. Boxen har en inbyggd draganordning så att man lätt kan dra ut även de kortare rören. RSK-nuer Längd, m Material ,1 PEH Cupori 580 Transportbox för max 3 -metersrör Cupori 580 Transportbox levereras med tre stycken fästen. Med utdragningsanordningen kan man lätt dra ut även de kortare rören

24 CUpori 590 RA-Rörfixtur skalverktyg Cupori 590 är en rörfixtur för montage av blandare med Cupori 140 (Prisol) kopparrör. Den passar både 150 cc respektive 160 cc, samt rördimensionerna 12x1 och 15x1. Skalverktyg för Cupori 140 (Prisol) enligt Säker Vatten, RSK för både 15 x 1 och 12 x 1 i saa verktyg

25 Produktnamn Nya och gamla produktnamn Tidigare namn Nytt namn Namn under övergångsperiod Cupori 100 kopparrör för VVS-installationer Premium Cupori 110 Premium Cupori 110 Premium Chrome Cupori 120 Cupori 120 (Chrome) White Cupori 130 Cupori 130 (White) Prisol Cupori 140 Cupori 140 (Prisol) Fincu Gas Cupori 142 Cupori 142 (Fincu Gas) PlusPrisol Cupori 150 Cupori 150 (PlusPrisol) Cupori 200 kopparrör för kyl- och luftkonditioneringsinstallationer Frigo Cupori 210 Ref Cupori 210 Ref (Frigo) Övriga produkter Transportbox Cupori 580 Transportbox Cupori transportbox
