Lättinstallerad. design. Geberit Monolith. Nyhet

Transkript

1 Lättinstallerad design. Geberit Monolith Nyhet

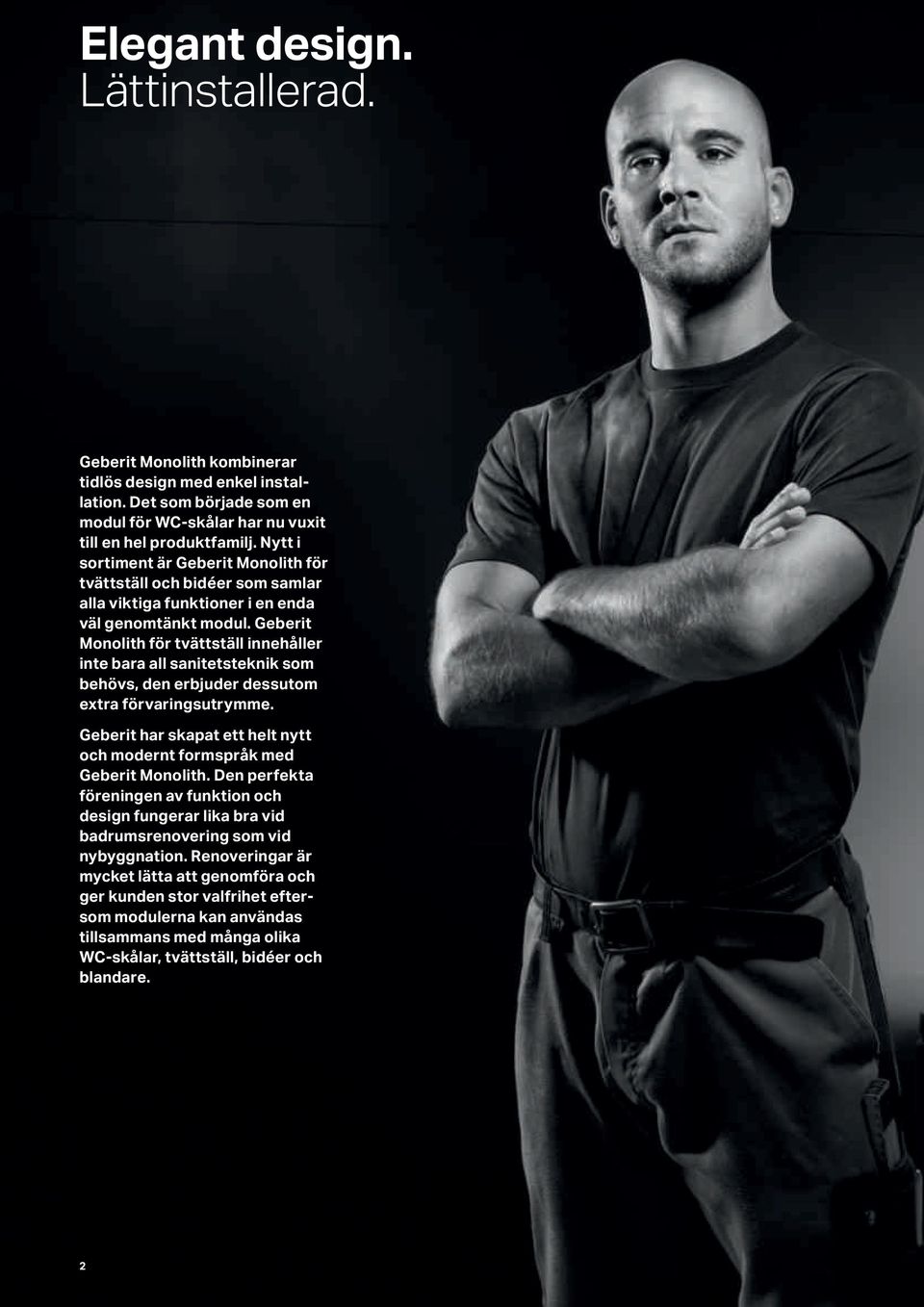

2 Elegant design. Lättinstallerad. Geberit Monolith kombinerar tidlös design med enkel installation. Det som började som en modul för WC-skålar har nu vuxit till en hel produktfamilj. Nytt i sortiment är Geberit Monolith för tvättställ och bidéer som samlar alla viktiga funktioner i en enda väl genomtänkt modul. Geberit Monolith för tvättställ innehåller inte bara all sanitetsteknik som behövs, den erbjuder dessutom extra förvaringsutrymme. Geberit har skapat ett helt nytt och modernt formspråk med Geberit Monolith. Den perfekta föreningen av funktion och design fungerar lika bra vid badrumsrenovering som vid nybyggnation. Renoveringar är mycket lätta att genomföra och ger kunden stor valfrihet eftersom modulerna kan användas tillsammans med många olika WC-skålar, tvättställ, bidéer och blandare. 2

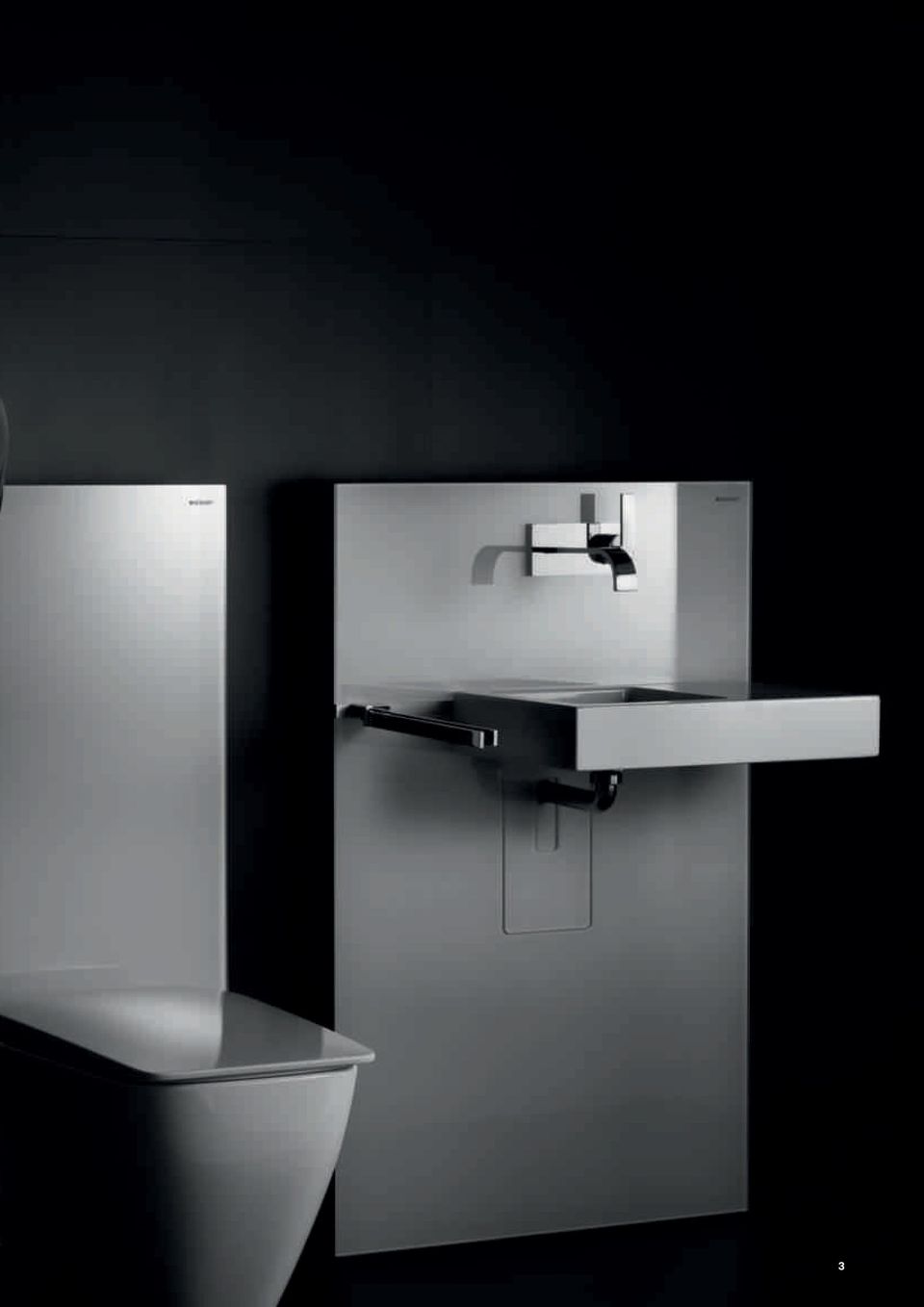

3 3

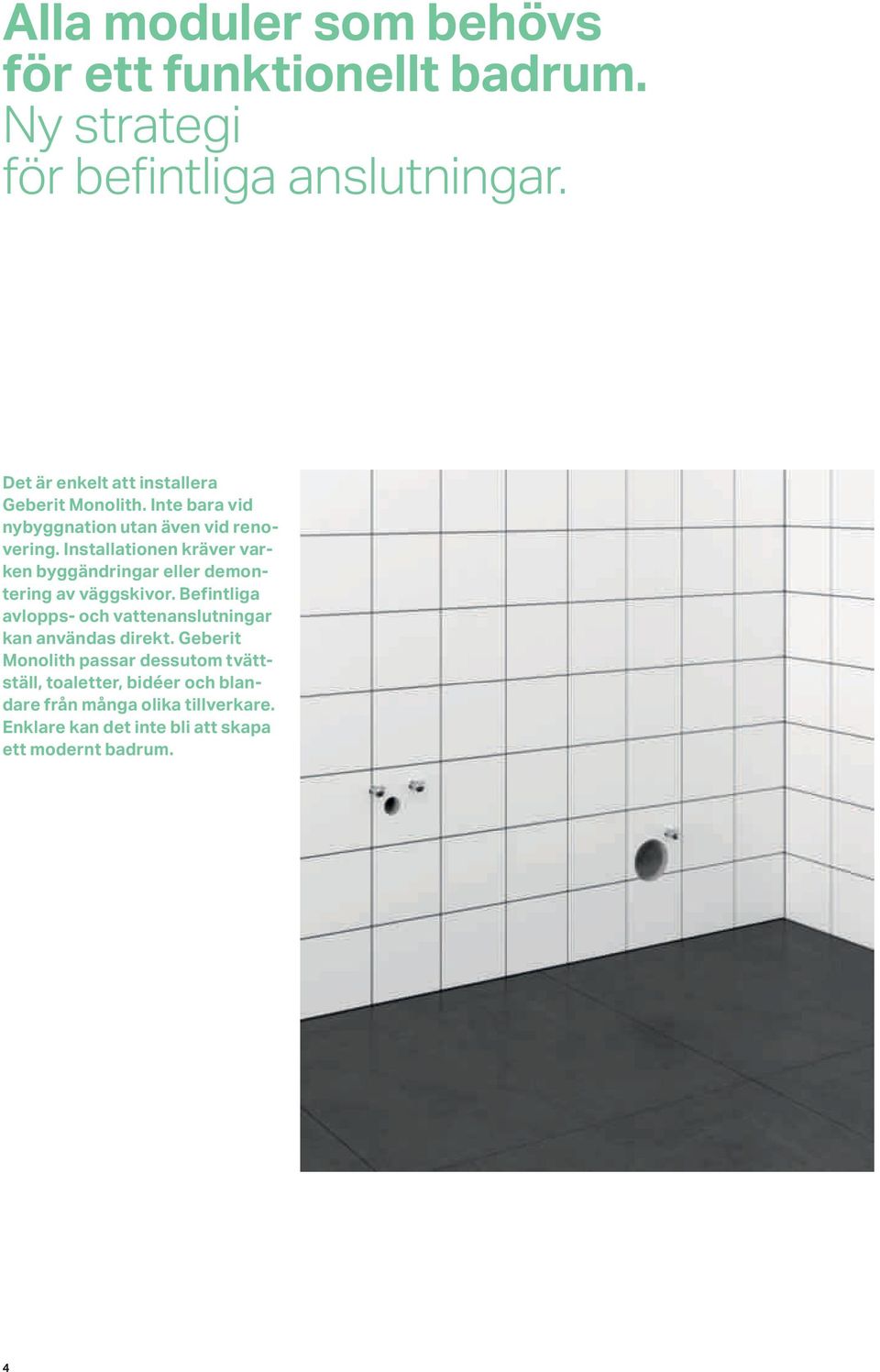

4 Alla moduler som behövs för ett funktionellt badrum. Ny strategi för befintliga anslutningar. Det är enkelt att installera Geberit Monolith. Inte bara vid nybyggnation utan även vid renovering. Installationen kräver varken byggändringar eller demontering av väggskivor. Befintliga avlopps- och vattenanslutningar kan användas direkt. Geberit Monolith passar dessutom tvättställ, toaletter, bidéer och blandare från många olika tillverkare. Enklare kan det inte bli att skapa ett modernt badrum. 4

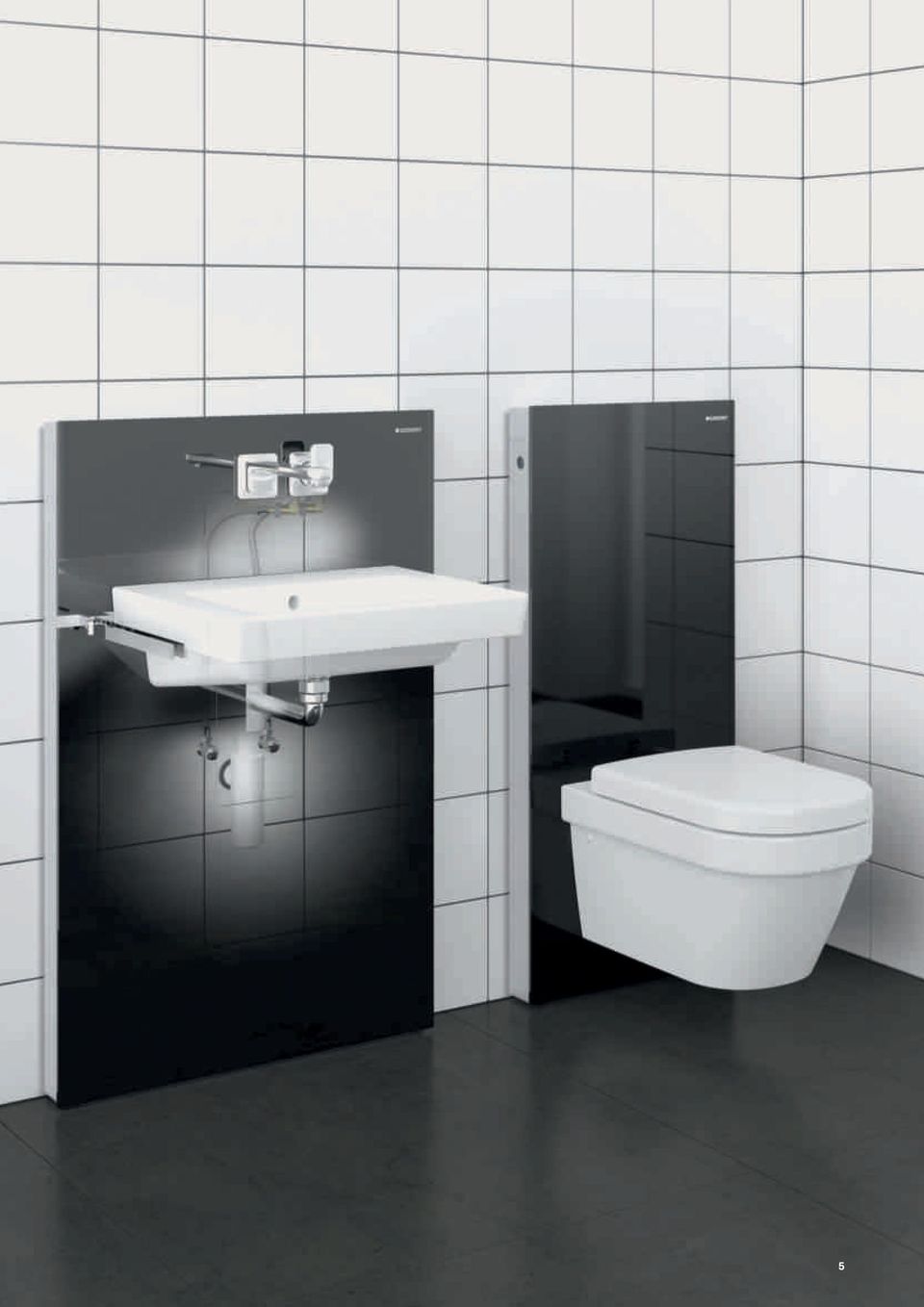

5 5

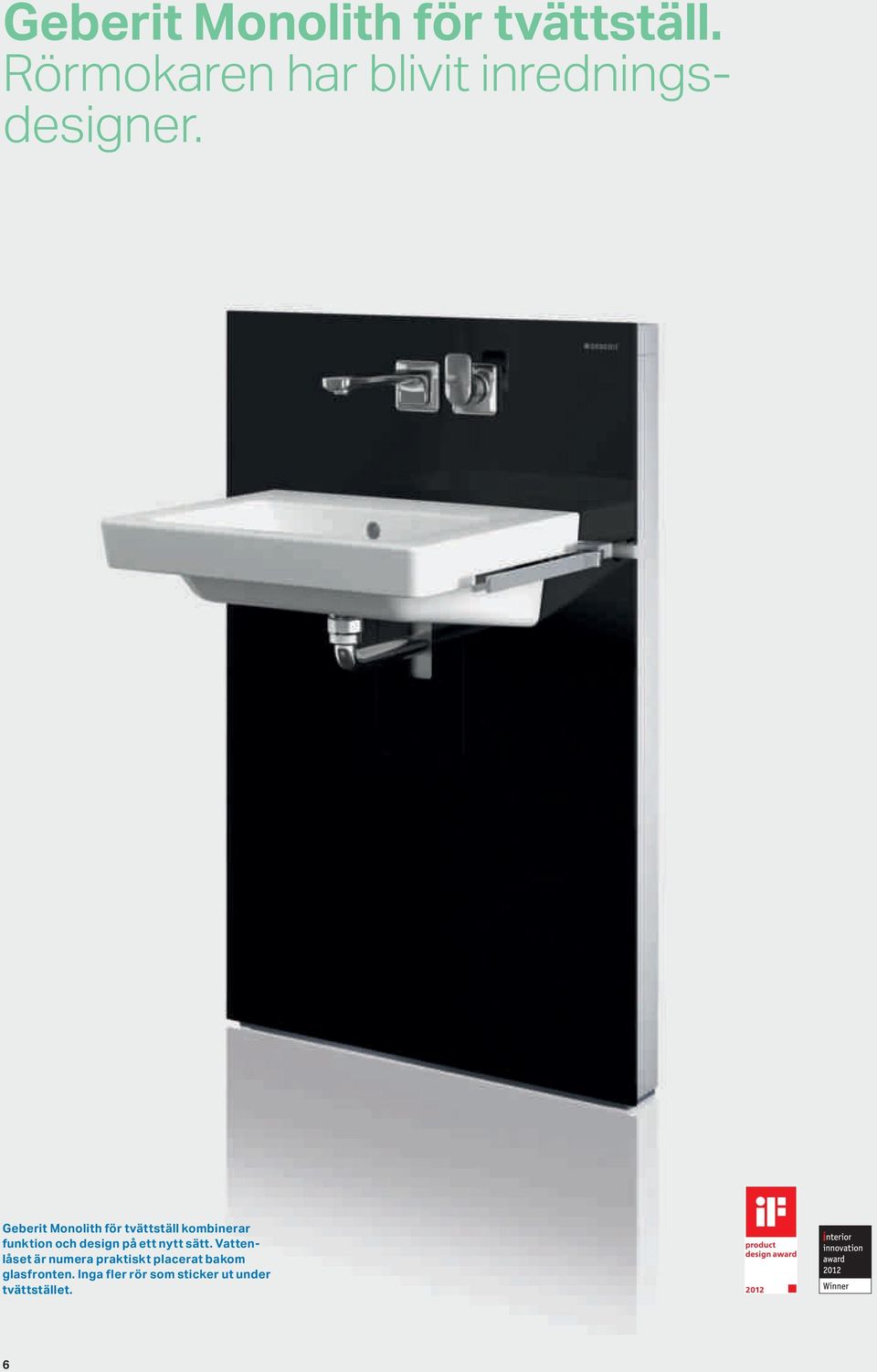

6 Geberit Monolith för tvättställ. Rörmokaren har bli inredningsdesigner. Geberit Monolith för tvättställ kombinerar funktion och design på ett nytt sätt. Vattenlåset är numera praktiskt placerat bakom glasfronten. Inga fler rör som sticker ut under tvättstället. 6

7 1 2 Nu kan du som är VVS-installatör erbjuda dina kunder en innovativ produkt som ger badrummet ett lyft. 1 Montering av modul Geberit Monolith fästs i väggen. Justerbara underdelar och höjdlägen kompenserar för måttskillnader. 2 Anslutning av vattentillförsel Geberit Monolith möjliggör exakt installation av den dolda blandaren för väggmonterade kranar till befintliga varm- och kallvattenledningar. 3 Tvättställsanslutning Vattenlåset ansluts till det befintliga avloppet, justeras för att passa valt tvättställ och monteras på modulen. 4 Montering av utdragshyllor och designfront Geberit Monolith gör det enkelt att montera glasfronten, sidodelarna och/eller utdragshyllorna. De skjuts bara in i sidorna och justeras så att de glider perfekt. 5 Montering av modul Montering av väggmonterade kranar, tvättställ och handdukshållare. Väggmonterade kranar monteras direkt på glasfronten på den förinstallerade dolda blandaren. Tvättstället fästs på gängstängerna som kan justeras sidledes och ansluts till vattenlåset. 6 Slutförande Öppna vinkelventilen bakom serviceluckan. Nu kan modulen tas i bruk! Vattenlåset på Monolith är också lätt att komma åt via serviceluckan För att få veta mer om installationen av Geberit Monolith, gå in på 7

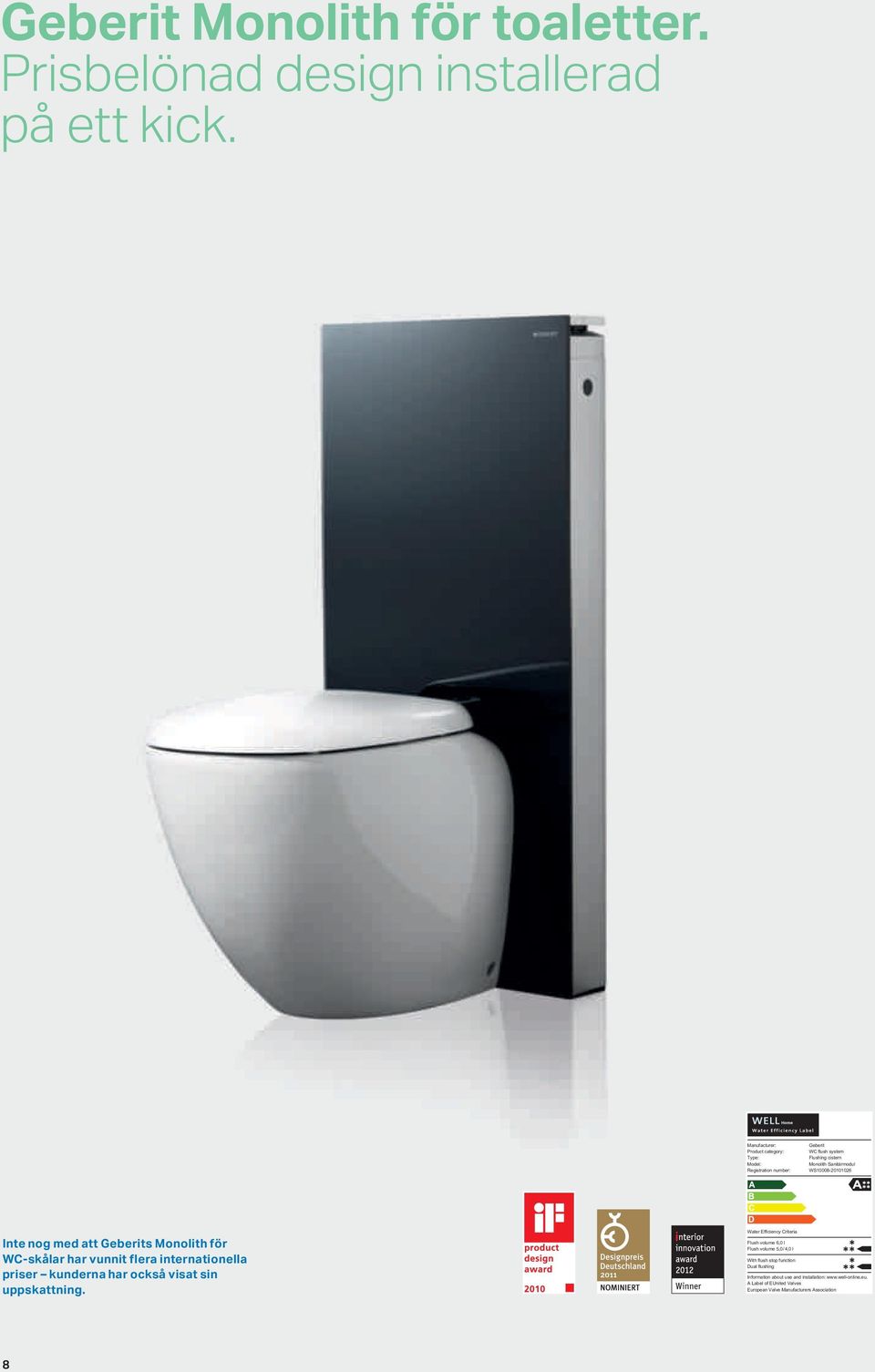

8 Geberit Monolith för toaletter. Prisbelönad design installerad på ett kick. Manufacturer: Product category: Type: Model: Registration number: Geberit WC flush system Flushing cistern Monolith Sanitärmodul WS Inte nog med att Geberits Monolith för WC-skålar har vunnit flera internationella priser kunderna har också visat sin uppskattning. Water Efficiency Criteria Flush volume 6,0 l Flush volume 5,0/4,0 l With flush stop function Dual flushing Information about use and installation: A Label of EUnited Valves European Valve Manufacturers Association 8

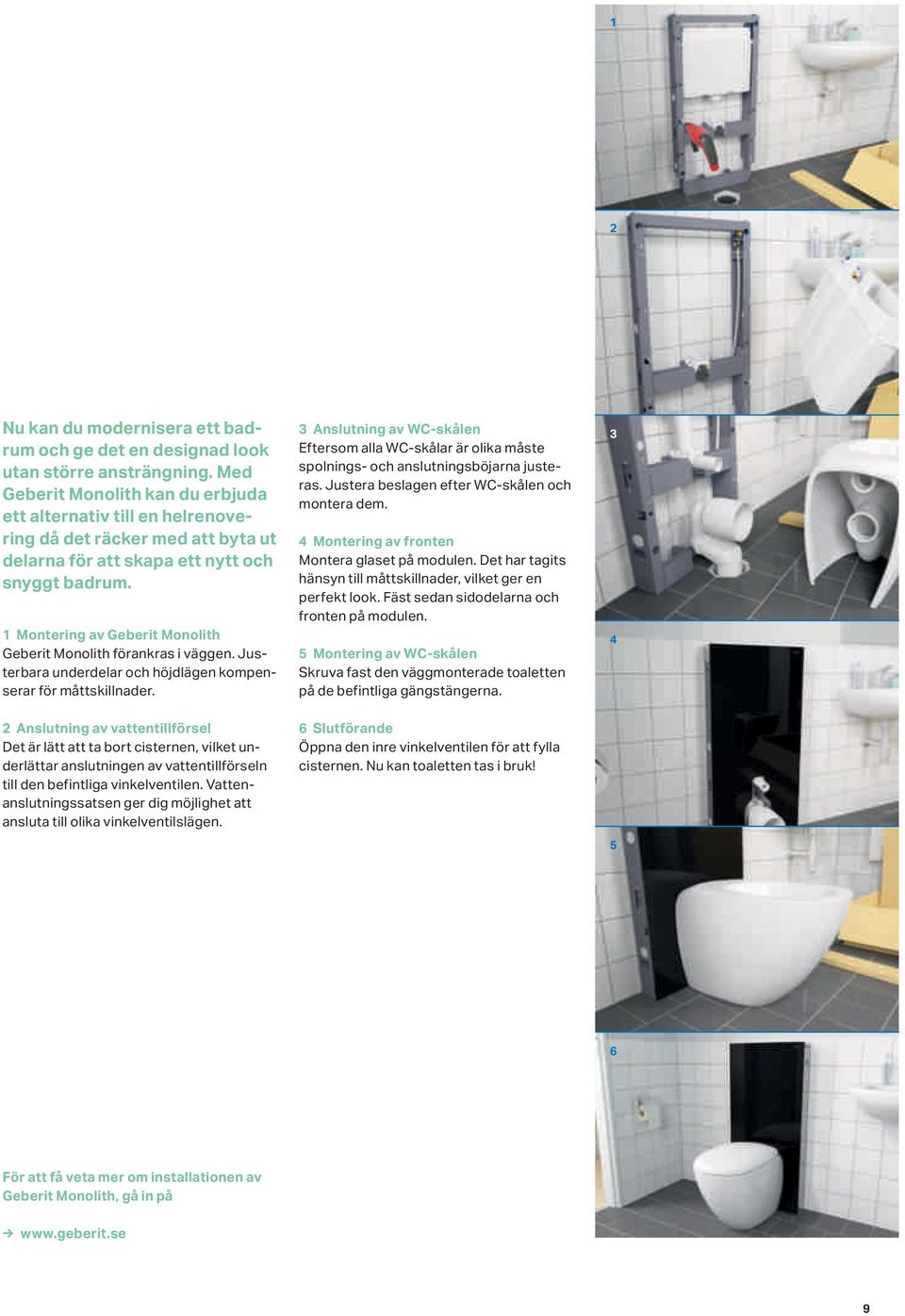

9 1 2 Nu kan du modernisera ett badrum och ge det en designad look utan större ansträngning. Med Geberit Monolith kan du erbjuda ett alternativ till en helrenovering då det räcker med att byta ut delarna för att skapa ett nytt och snyggt badrum. 1 Montering av Geberit Monolith Geberit Monolith förankras i väggen. Justerbara underdelar och höjdlägen kompenserar för måttskillnader. 2 Anslutning av vattentillförsel Det är lätt att ta bort cisternen, vilket underlättar anslutningen av vattentillförseln till den befintliga vinkelventilen. Vattenanslutningssatsen ger dig möjlighet att ansluta till olika vinkelventilslägen. 3 Anslutning av WC-skålen Eftersom alla WC-skålar är olika måste spolnings- och anslutningsböjarna justeras. Justera beslagen efter WC-skålen och montera dem. 4 Montering av fronten Montera glaset på modulen. Det har tagits hänsyn till måttskillnader, vilket ger en perfekt look. Fäst sedan sidodelarna och fronten på modulen. 5 Montering av WC-skålen Skruva fast den väggmonterade toaletten på de befintliga gängstängerna. 6 Slutförande Öppna den inre vinkelventilen för att fylla cisternen. Nu kan toaletten tas i bruk! För att få veta mer om installationen av Geberit Monolith, gå in på 9

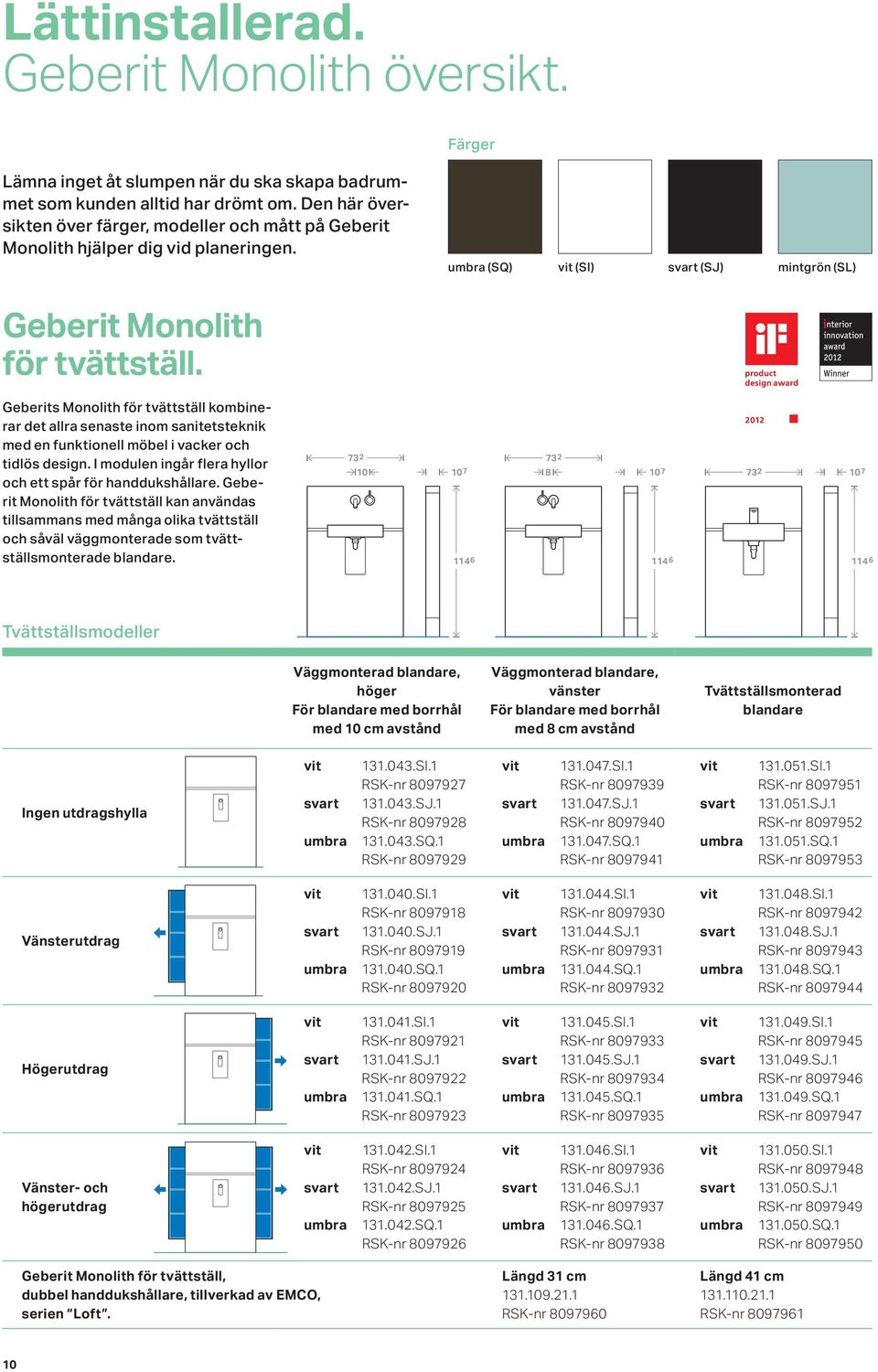

10 Lättinstallerad. Geberit Monolith översikt. Färger Lämna inget åt slumpen när du ska skapa badrummet som kunden alltid har drömt om. Den här översikten över färger, modeller och mått på Geberit Monolith hjälper dig vid planeringen. (SQ) (SI) (SJ) mintgrön (SL) Geberit Monolith för tvättställ. Geberits Monolith för tvättställ kombinerar det allra senaste inom sanitetsteknik med en funktionell möbel i vacker och tidlös design. I modulen ingår flera hyllor och ett spår för handdukshållare. Geberit Monolith för tvättställ kan användas tillsammans med många olika tvättställ och såväl väggmonterade som tvättställsmonterade blandare Tvättställsmodeller Väggmonterad blandare, höger För blandare med borrhål med 10 cm avstånd Väggmonterad blandare, vänster För blandare med borrhål med 8 cm avstånd Tvättställsmonterad blandare Ingen utdragshylla SI.1 RSK-nr SJ.1 RSK-nr SQ.1 RSK-nr SI.1 RSK-nr SJ.1 RSK-nr SQ.1 RSK-nr SI.1 RSK-nr SJ.1 RSK-nr SQ.1 RSK-nr Vänsterutdrag SI.1 RSK-nr SJ.1 RSK-nr SQ.1 RSK-nr SI.1 RSK-nr SJ.1 RSK-nr SQ.1 RSK-nr SI.1 RSK-nr SJ.1 RSK-nr SQ.1 RSK-nr Högerutdrag SI.1 RSK-nr SJ.1 RSK-nr SQ.1 RSK-nr SI.1 RSK-nr SJ.1 RSK-nr SQ.1 RSK-nr SI.1 RSK-nr SJ.1 RSK-nr SQ.1 RSK-nr Vänster- och högerutdrag SI.1 RSK-nr SJ.1 RSK-nr SQ.1 RSK-nr SI.1 RSK-nr SJ.1 RSK-nr SQ.1 RSK-nr SI.1 RSK-nr SJ.1 RSK-nr SQ.1 RSK-nr Geberit Monolith för tvättställ, dubbel handdukshållare, tillverkad av EMCO, serien Loft. Längd 31 cm RSK-nr Längd 41 cm RSK-nr

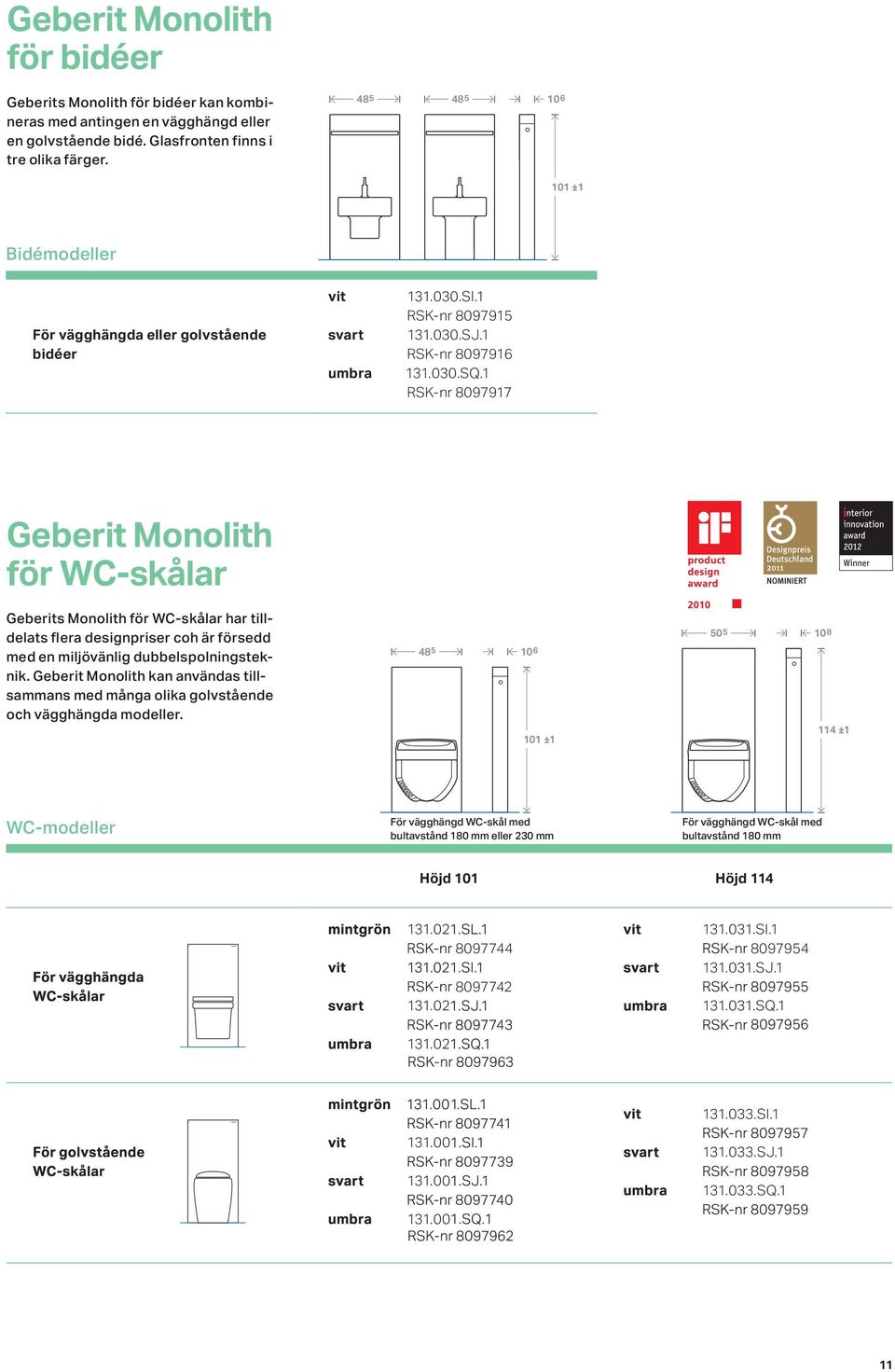

11 Geberit Monolith för bidéer Geberits Monolith för bidéer kan kombineras med antingen en vägghängd eller en golvstående bidé. Glasfronten finns i tre olika färger ±1 Bidémodeller För vägghängda eller golvstående bidéer SI.1 RSK-nr SJ.1 RSK-nr SQ.1 RSK-nr Geberit Monolith för WC-skålar Geberits Monolith för WC-skålar har tilldelats flera designpriser coh är försedd med en miljövänlig dubbelspolningsteknik. Geberit Monolith kan användas tillsammans med många olika golvstående och vägghängda modeller ± ±1 WC-modeller För vägghängd WC-skål med bultavstånd 180 mm eller 230 mm För vägghängd WC-skål med bultavstånd 180 mm Höjd 101 Höjd SI SJ SQ SI SJ SQ

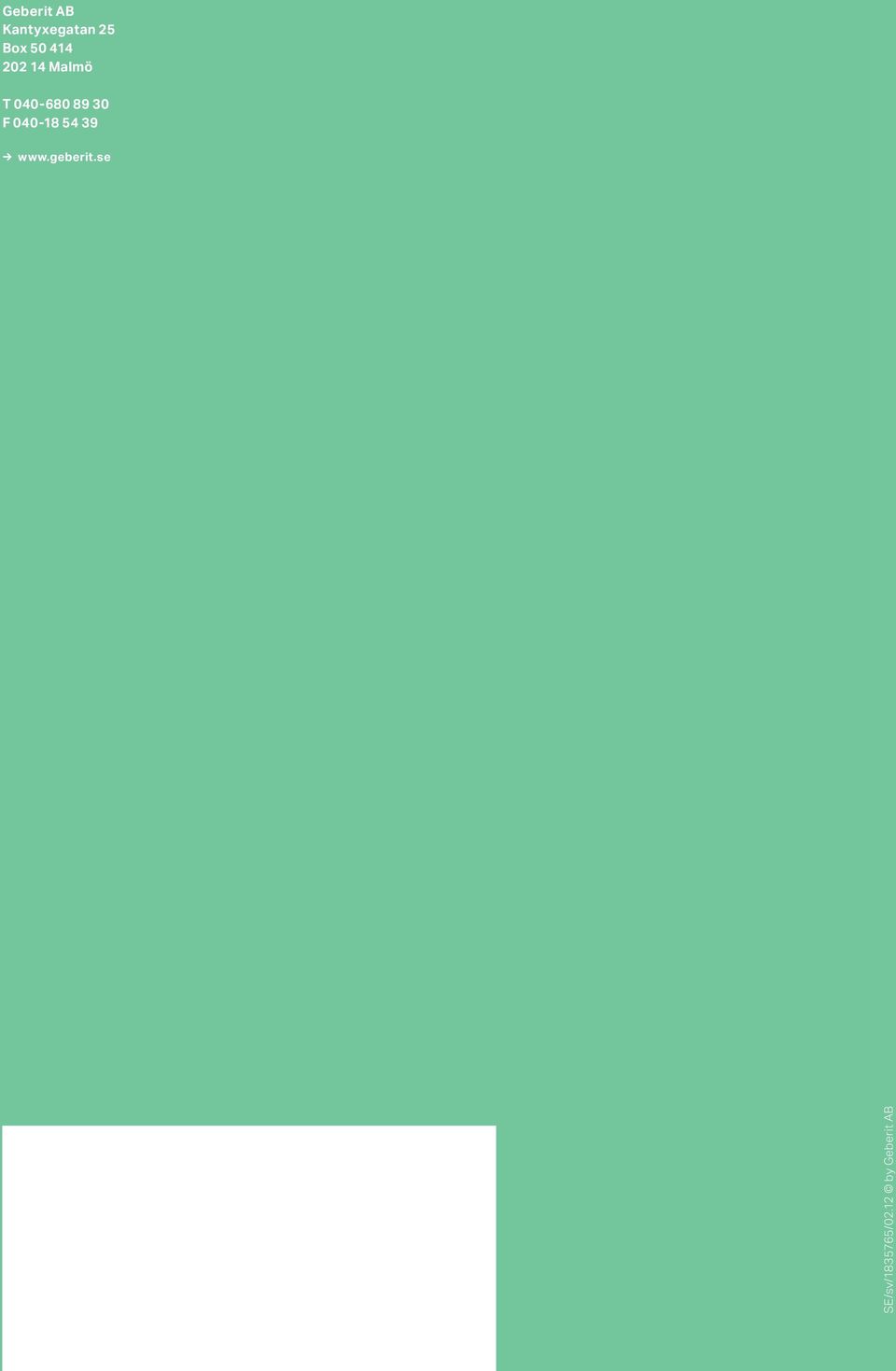

12 Geberit AB Kantyxegatan 25 Box Malmö T F SE/sv/ /02.12 by Geberit AB
