2 Innehållsförteckning 4.1 INVERTERA KÄNDA KONCEPT OCH IDÉER KONKURRENTERS LÖSNINGAR... 3 Alternativ 1- Luddlåda... 3 Alternativ 2 Dike golvbrunn... 3 Alternativ 3 Filter... 4 Alternativ 4 - Luddavskiljare med självrensande filter Alternativ 5 - Fine particle lint filter PATENTANALYS... 7 Patentsökning REFERENSLÖSNING FUNKTIONELLT DIAGRAM... 9 BILAGA

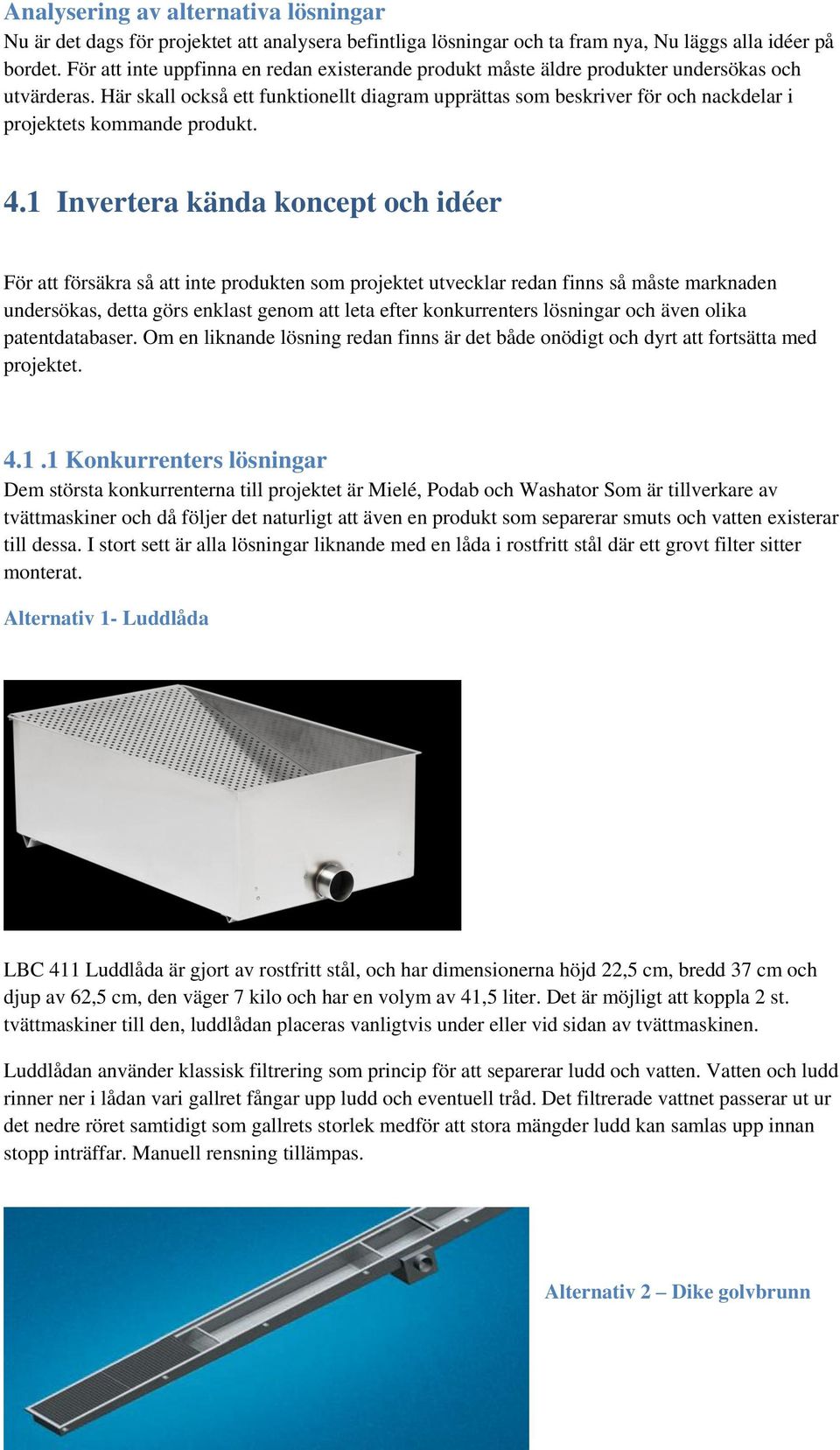

3 Analysering av alternativa lösningar Nu är det dags för projektet att analysera befintliga lösningar och ta fram nya, Nu läggs alla idéer på bordet. För att inte uppfinna en redan existerande produkt måste äldre produkter undersökas och utvärderas. Här skall också ett funktionellt diagram upprättas som beskriver för och nackdelar i projektets kommande produkt. 4.1 Invertera kända koncept och idéer För att försäkra så att inte produkten som projektet utvecklar redan finns så måste marknaden undersökas, detta görs enklast genom att leta efter konkurrenters lösningar och även olika patentdatabaser. Om en liknande lösning redan finns är det både onödigt och dyrt att fortsätta med projektet Konkurrenters lösningar Dem största konkurrenterna till projektet är Mielé, Podab och Washator Som är tillverkare av tvättmaskiner och då följer det naturligt att även en produkt som separerar smuts och vatten existerar till dessa. I stort sett är alla lösningar liknande med en låda i rostfritt stål där ett grovt filter sitter monterat. Alternativ 1- Luddlåda LBC 411 Luddlåda är gjort av rostfritt stål, och har dimensionerna höjd 22,5 cm, bredd 37 cm och djup av 62,5 cm, den väger 7 kilo och har en volym av 41,5 liter. Det är möjligt att koppla 2 st. tvättmaskiner till den, luddlådan placeras vanligtvis under eller vid sidan av tvättmaskinen. Luddlådan använder klassisk filtrering som princip för att separerar ludd och vatten. Vatten och ludd rinner ner i lådan vari gallret fångar upp ludd och eventuell tråd. Det filtrerade vattnet passerar ut ur det nedre röret samtidigt som gallrets storlek medför att stora mängder ludd kan samlas upp innan stopp inträffar. Manuell rensning tillämpas. Alternativ 2 Dike golvbrunn

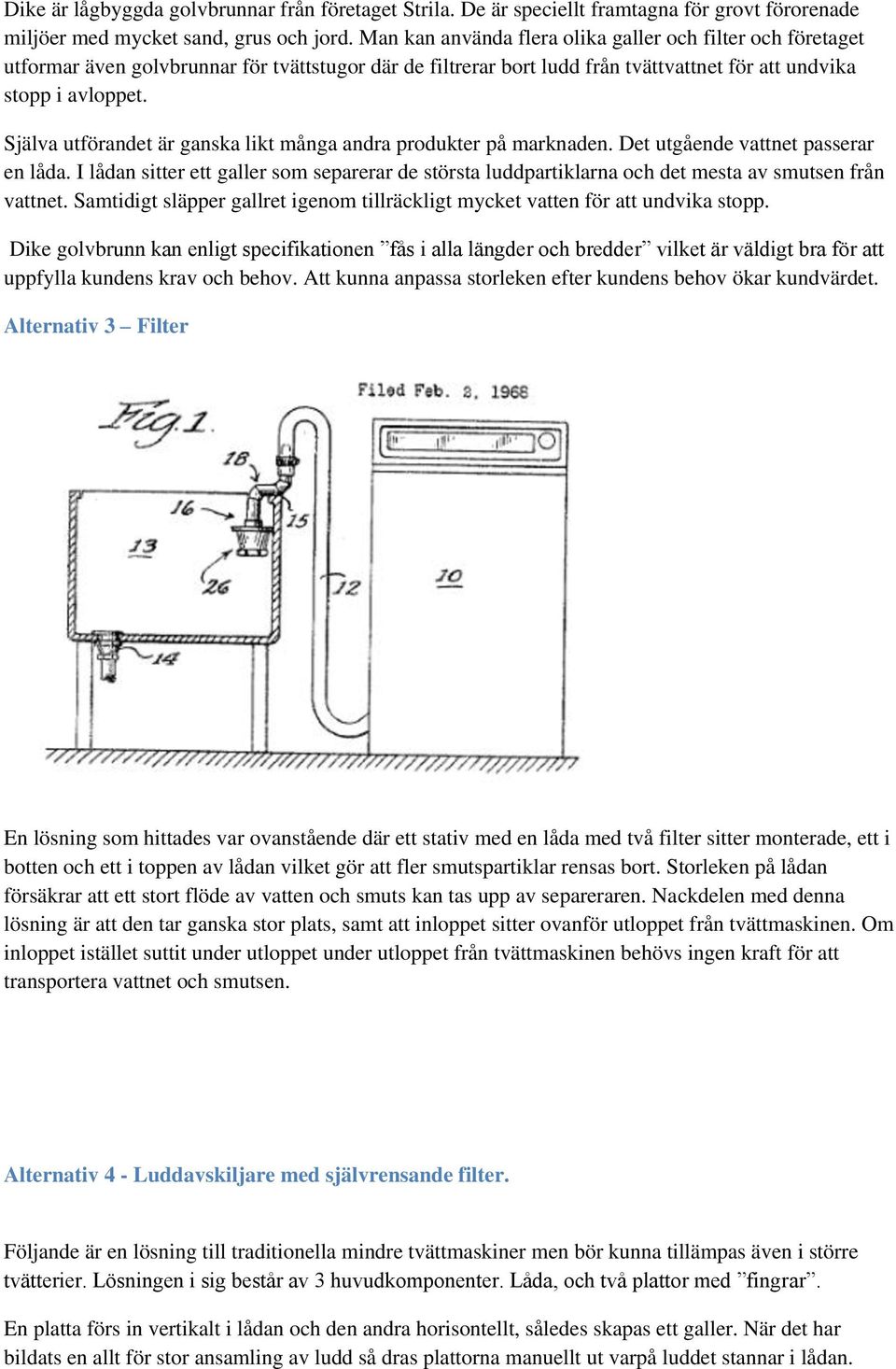

4 Dike är lågbyggda golvbrunnar från företaget Strila. De är speciellt framtagna för grovt förorenade miljöer med mycket sand, grus och jord. Man kan använda flera olika galler och filter och företaget utformar även golvbrunnar för tvättstugor där de filtrerar bort ludd från tvättvattnet för att undvika stopp i avloppet. Själva utförandet är ganska likt många andra produkter på marknaden. Det utgående vattnet passerar en låda. I lådan sitter ett galler som separerar de största luddpartiklarna och det mesta av smutsen från vattnet. Samtidigt släpper gallret igenom tillräckligt mycket vatten för att undvika stopp. Dike golvbrunn kan enligt specifikationen fås i alla längder och bredder vilket är väldigt bra för att uppfylla kundens krav och behov. Att kunna anpassa storleken efter kundens behov ökar kundvärdet. Alternativ 3 Filter En lösning som hittades var ovanstående där ett stativ med en låda med två filter sitter monterade, ett i botten och ett i toppen av lådan vilket gör att fler smutspartiklar rensas bort. Storleken på lådan försäkrar att ett stort flöde av vatten och smuts kan tas upp av separeraren. Nackdelen med denna lösning är att den tar ganska stor plats, samt att inloppet sitter ovanför utloppet från tvättmaskinen. Om inloppet istället suttit under utloppet under utloppet från tvättmaskinen behövs ingen kraft för att transportera vattnet och smutsen. Alternativ 4 - Luddavskiljare med självrensande filter. Följande är en lösning till traditionella mindre tvättmaskiner men bör kunna tillämpas även i större tvätterier. Lösningen i sig består av 3 huvudkomponenter. Låda, och två plattor med fingrar. En platta förs in vertikalt i lådan och den andra horisontellt, således skapas ett galler. När det har bildats en allt för stor ansamling av ludd så dras plattorna manuellt ut varpå luddet stannar i lådan.

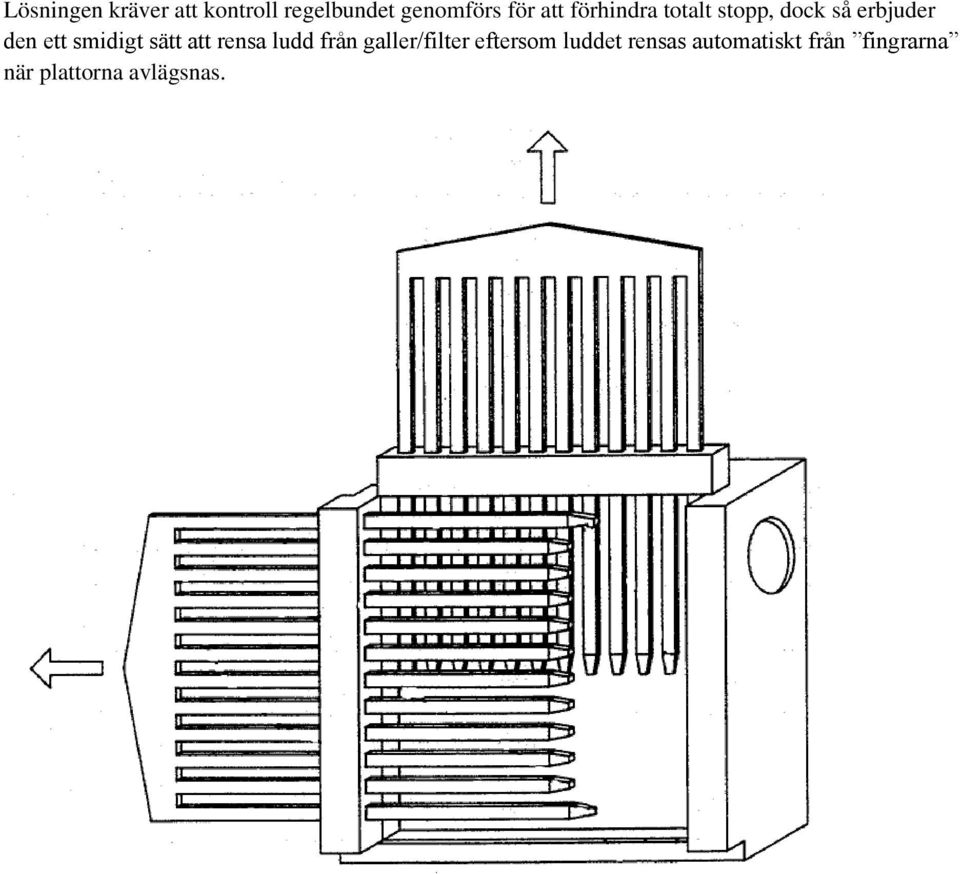

5 Lösningen kräver att kontroll regelbundet genomförs för att förhindra totalt stopp, dock så erbjuder den ett smidigt sätt att rensa ludd från galler/filter eftersom luddet rensas automatiskt från fingrarna när plattorna avlägsnas.

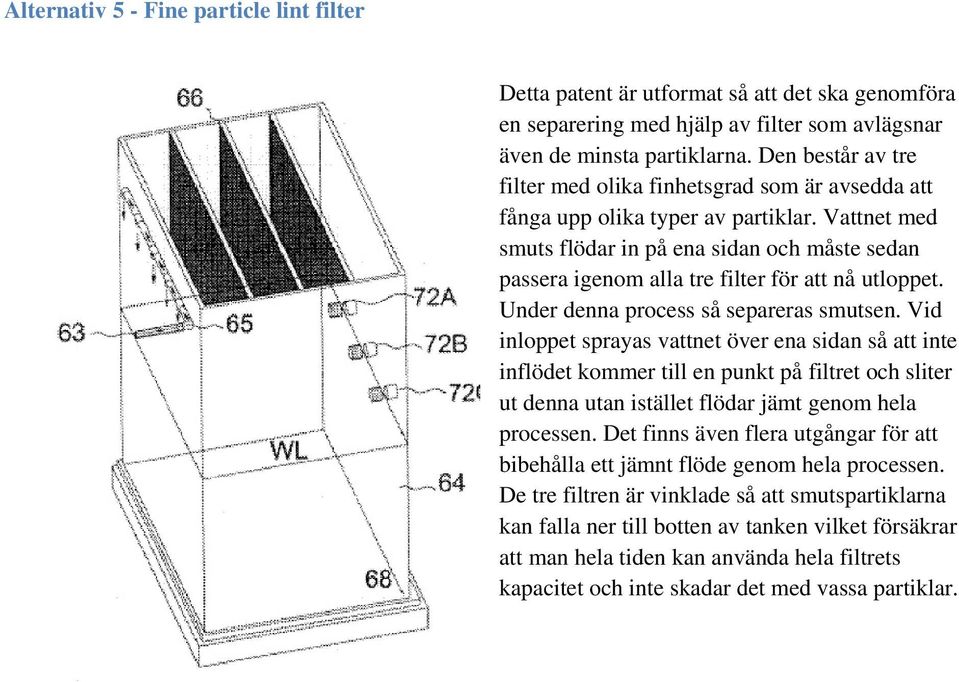

6 Alternativ 5 - Fine particle lint filter Detta patent är utformat så att det ska genomföra en separering med hjälp av filter som avlägsnar även de minsta partiklarna. Den består av tre filter med olika finhetsgrad som är avsedda att fånga upp olika typer av partiklar. Vattnet med smuts flödar in på ena sidan och måste sedan passera igenom alla tre filter för att nå utloppet. Under denna process så separeras smutsen. Vid inloppet sprayas vattnet över ena sidan så att inte inflödet kommer till en punkt på filtret och sliter ut denna utan istället flödar jämt genom hela processen. Det finns även flera utgångar för att bibehålla ett jämnt flöde genom hela processen. De tre filtren är vinklade så att smutspartiklarna kan falla ner till botten av tanken vilket försäkrar att man hela tiden kan använda hela filtrets kapacitet och inte skadar det med vassa partiklar.

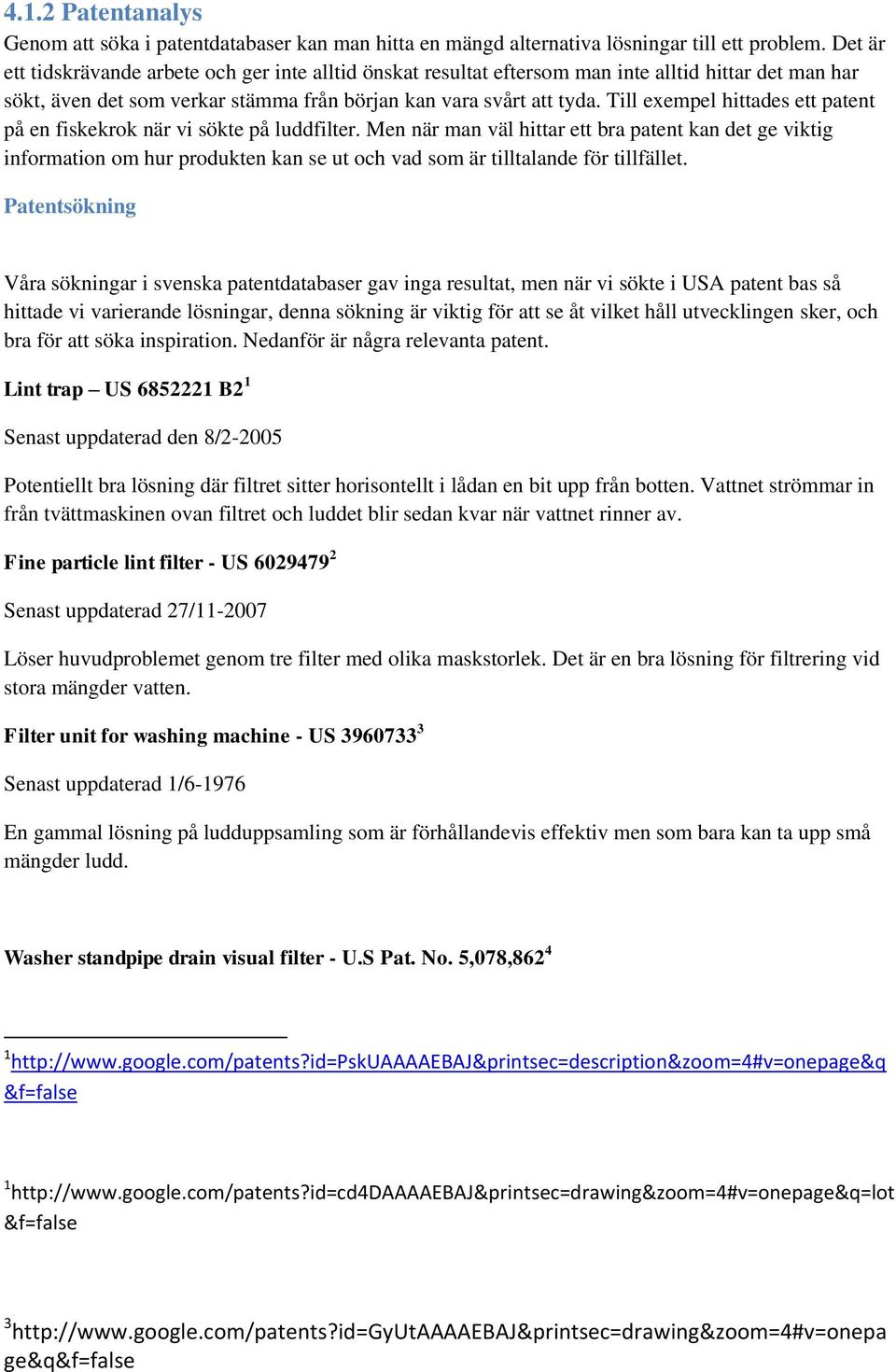

7 4.1.2 Patentanalys Genom att söka i patentdatabaser kan man hitta en mängd alternativa lösningar till ett problem. Det är ett tidskrävande arbete och ger inte alltid önskat resultat eftersom man inte alltid hittar det man har sökt, även det som verkar stämma från början kan vara svårt att tyda. Till exempel hittades ett patent på en fiskekrok när vi sökte på luddfilter. Men när man väl hittar ett bra patent kan det ge viktig information om hur produkten kan se ut och vad som är tilltalande för tillfället. Patentsökning Våra sökningar i svenska patentdatabaser gav inga resultat, men när vi sökte i USA patent bas så hittade vi varierande lösningar, denna sökning är viktig för att se åt vilket håll utvecklingen sker, och bra för att söka inspiration. Nedanför är några relevanta patent. Lint trap US B2 1 Senast uppdaterad den 8/ Potentiellt bra lösning där filtret sitter horisontellt i lådan en bit upp från botten. Vattnet strömmar in från tvättmaskinen ovan filtret och luddet blir sedan kvar när vattnet rinner av. Fine particle lint filter - US Senast uppdaterad 27/ Löser huvudproblemet genom tre filter med olika maskstorlek. Det är en bra lösning för filtrering vid stora mängder vatten. Filter unit for washing machine - US Senast uppdaterad 1/ En gammal lösning på ludduppsamling som är förhållandevis effektiv men som bara kan ta upp små mängder ludd. Washer standpipe drain visual filter - U.S Pat. No. 5,078, &f=false 1 &f=false 3 ge&q&f=false

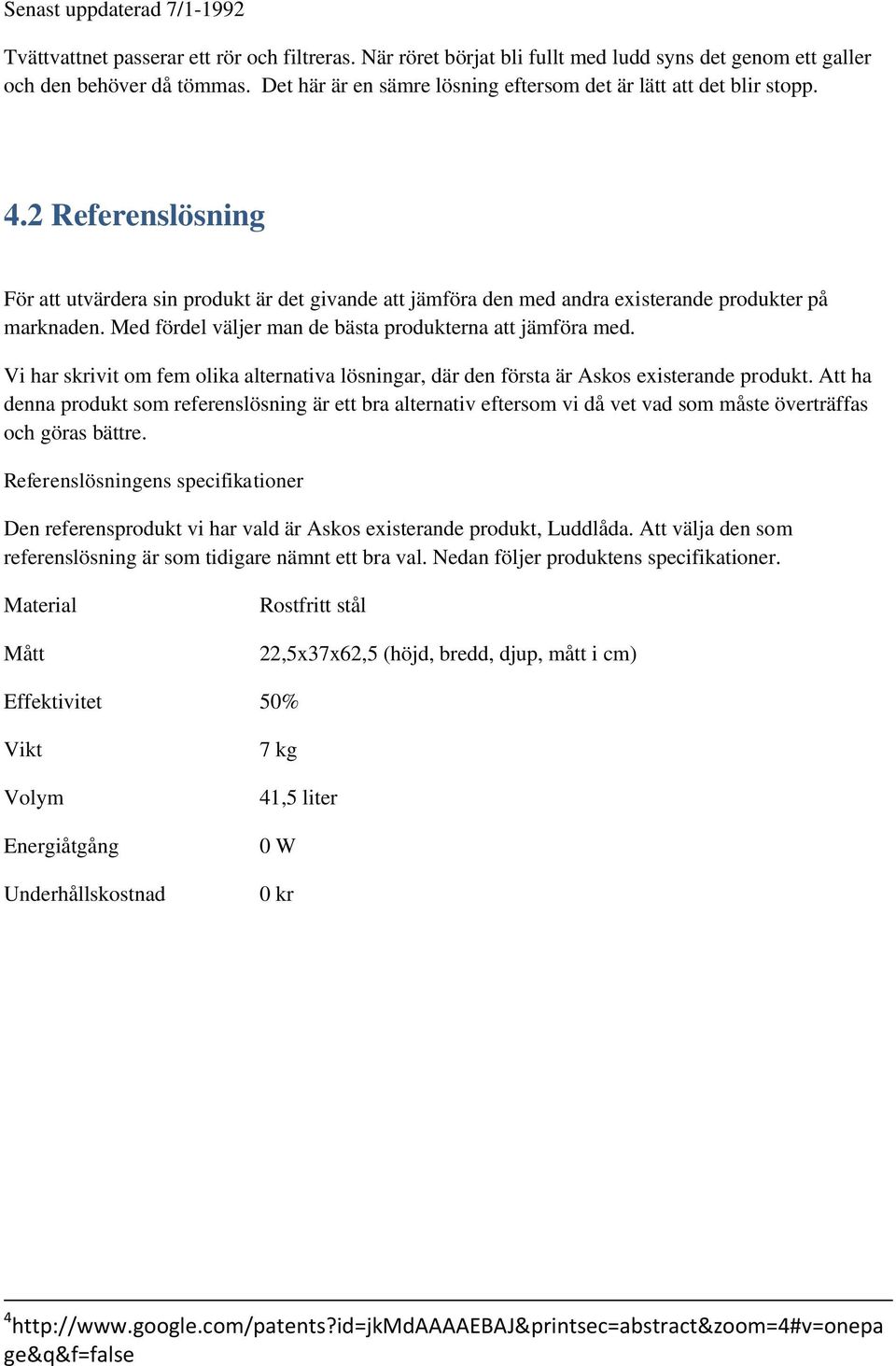

8 Senast uppdaterad 7/ Tvättvattnet passerar ett rör och filtreras. När röret börjat bli fullt med ludd syns det genom ett galler och den behöver då tömmas. Det här är en sämre lösning eftersom det är lätt att det blir stopp. 4.2 Referenslösning För att utvärdera sin produkt är det givande att jämföra den med andra existerande produkter på marknaden. Med fördel väljer man de bästa produkterna att jämföra med. Vi har skrivit om fem olika alternativa lösningar, där den första är Askos existerande produkt. Att ha denna produkt som referenslösning är ett bra alternativ eftersom vi då vet vad som måste överträffas och göras bättre. Referenslösningens specifikationer Den referensprodukt vi har vald är Askos existerande produkt, Luddlåda. Att välja den som referenslösning är som tidigare nämnt ett bra val. Nedan följer produktens specifikationer. Material Mått Rostfritt stål 22,5x37x62,5 (höjd, bredd, djup, mått i cm) Effektivitet 50% Vikt Volym Energiåtgång Underhållskostnad 7 kg 41,5 liter 0 W 0 kr 4 ge&q&f=false

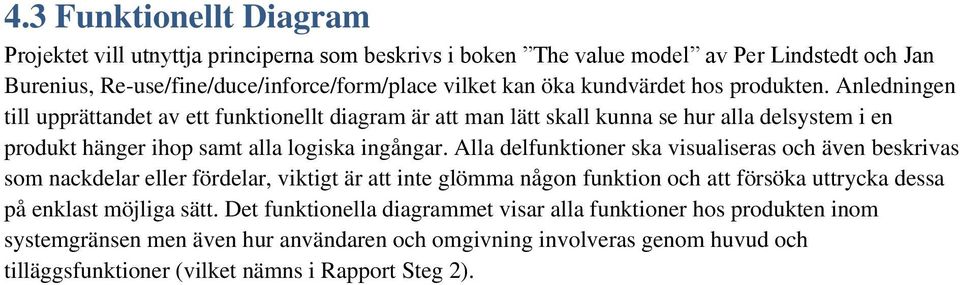

9 4.3 Funktionellt Diagram Projektet vill utnyttja principerna som beskrivs i boken The value model av Per Lindstedt och Jan Burenius, Re-use/fine/duce/inforce/form/place vilket kan öka kundvärdet hos produkten. Anledningen till upprättandet av ett funktionellt diagram är att man lätt skall kunna se hur alla delsystem i en produkt hänger ihop samt alla logiska ingångar. Alla delfunktioner ska visualiseras och även beskrivas som nackdelar eller fördelar, viktigt är att inte glömma någon funktion och att försöka uttrycka dessa på enklast möjliga sätt. Det funktionella diagrammet visar alla funktioner hos produkten inom systemgränsen men även hur användaren och omgivning involveras genom huvud och tilläggsfunktioner (vilket nämns i Rapport Steg 2).

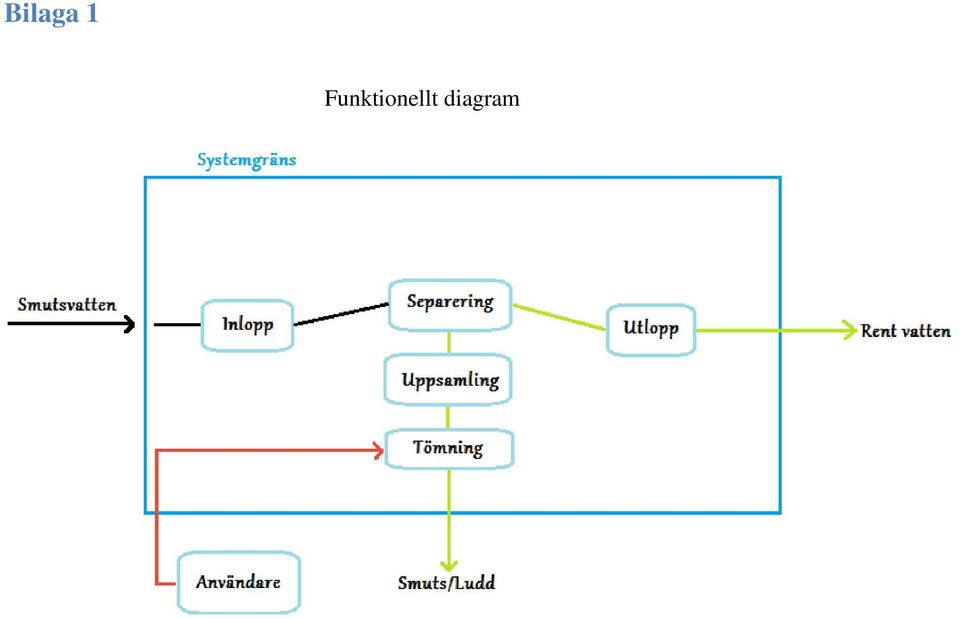

10 Bilaga 1 Funktionellt diagram
