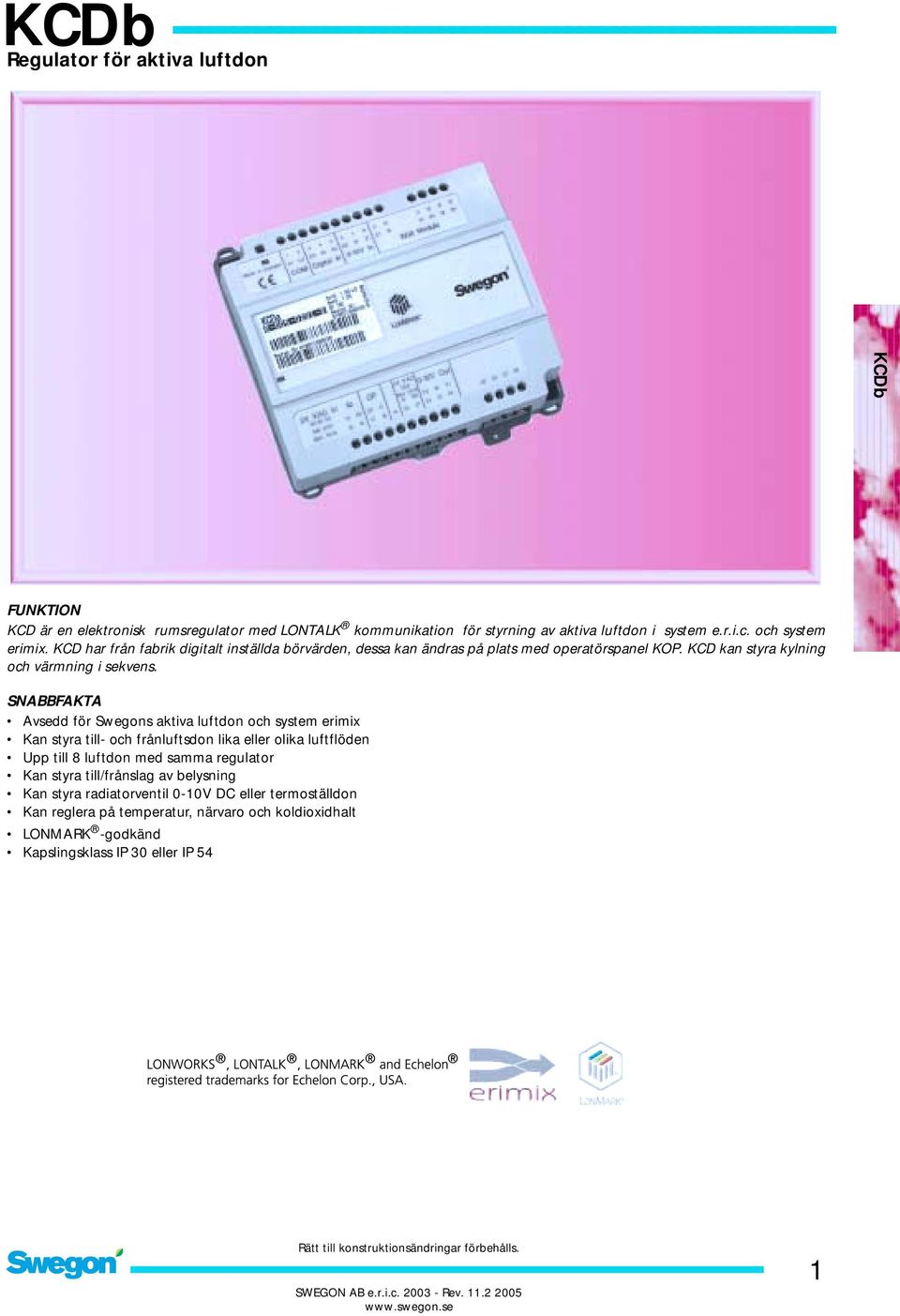

1 Regulator för aktiva luftdon FUNKTION KCD är en elektronisk rumsregulator med LONTALK kommunikation för styrning av aktiva luftdon i system e.r.i.c. och system erimix. KCD har från fabrik digitalt inställda börvärden, dessa kan ändras på plats med operatörspanel KOP. KCD kan styra kylning och värmning i sekvens. SNABBFAKTA Avsedd för Swegons aktiva luftdon och system erimix Kan styra till- och frånluftsdon lika eller olika luftflöden Upp till 8 luftdon med samma regulator Kan styra till/frånslag av belysning Kan styra radiatorventil 0-10V DC eller termoställdon Kan reglera på temperatur, närvaro och koldioxidhalt LONMARK -godkänd Kapslingsklass IP 30 eller IP 54 Rätt till konstruktionsändringar förbehålls. 1

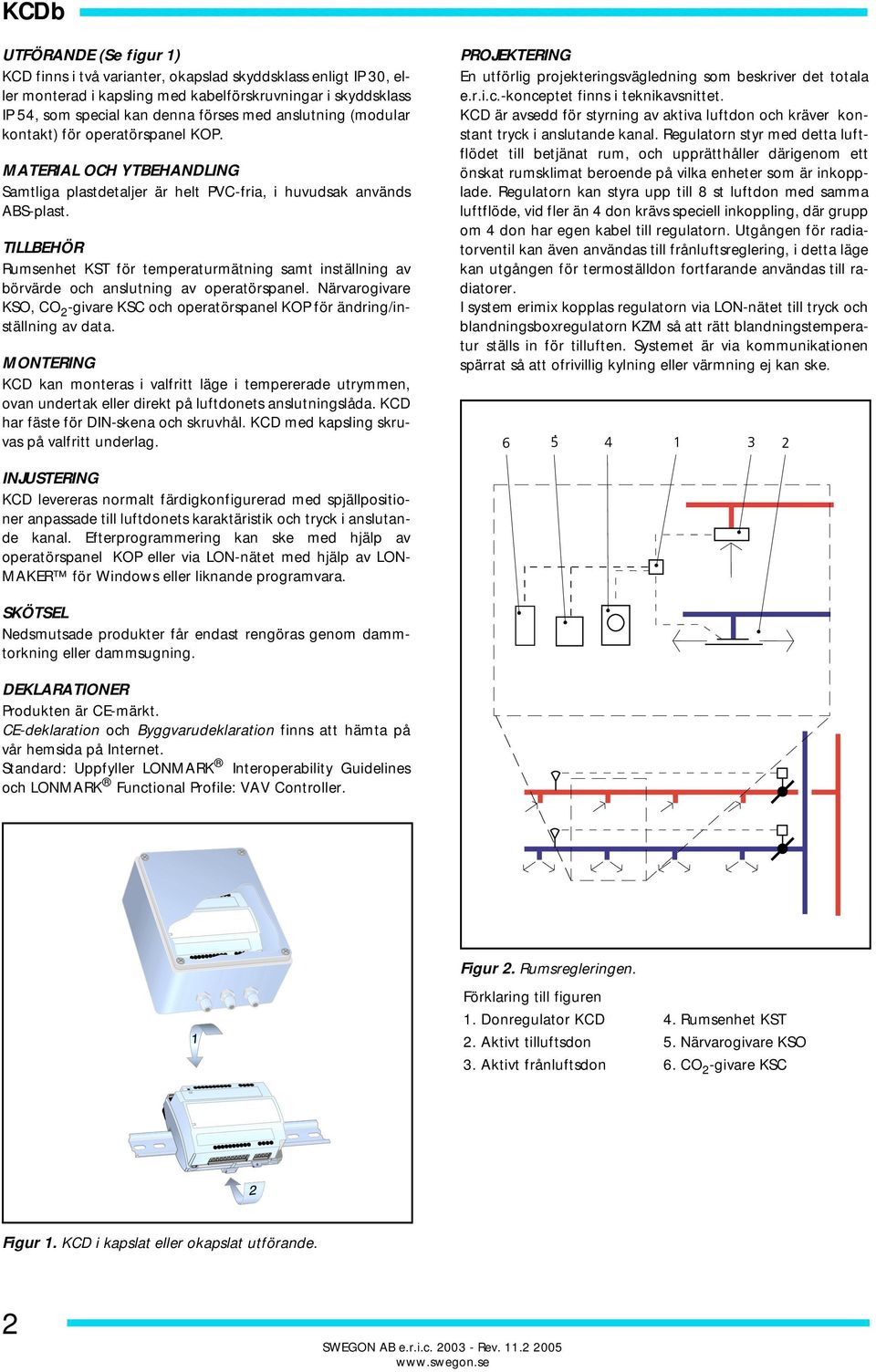

2 UTFÖRANDE (Se figur 1) KCD finns i två varianter, okapslad skyddsklass enligt IP 30, eller monterad i kapsling med kabelförskruvningar i skyddsklass IP 54, som special kan denna förses med anslutning (modular kontakt) för operatörspanel KOP. MATERIAL OCH YTBEHANDLING Samtliga plastdetaljer är helt PVC-fria, i huvudsak används ABS-plast. TILLBEHÖR Rumsenhet KST för temperaturmätning samt inställning av börvärde och anslutning av operatörspanel. Närvarogivare KSO, CO 2 -givare KSC och operatörspanel KOP för ändring/inställning av data. MONTERING KCD kan monteras i valfritt läge i tempererade utrymmen, ovan undertak eller direkt på luftdonets anslutningslåda. KCD har fäste för DIN-skena och skruvhål. KCD med kapsling skruvas på valfritt underlag. PROJEKTERING En utförlig projekteringsvägledning som beskriver det totala e.r.i.c.-konceptet finns i teknikavsnittet. KCD är avsedd för styrning av aktiva luftdon och kräver konstant tryck i anslutande kanal. Regulatorn styr med detta luftflödet till betjänat rum, och upprätthåller därigenom ett önskat rumsklimat beroende på vilka enheter som är inkopplade. Regulatorn kan styra upp till 8 st luftdon med samma luftflöde, vid fler än 4 don krävs speciell inkoppling, där grupp om 4 don har egen kabel till regulatorn. Utgången för radiatorventil kan även användas till frånluftsreglering, i detta läge kan utgången för termoställdon fortfarande användas till radiatorer. I system erimix kopplas regulatorn via LON-nätet till tryck och blandningsboxregulatorn KZM så att rätt blandningstemperatur ställs in för tilluften. Systemet är via kommunikationen spärrat så att ofrivillig kylning eller värmning ej kan ske. INJUSTERING KCD levereras normalt färdigkonfigurerad med spjällpositioner anpassade till luftdonets karaktäristik och tryck i anslutande kanal. Efterprogrammering kan ske med hjälp av operatörspanel KOP eller via LON-nätet med hjälp av LON- MAKER för Windows eller liknande programvara. SKÖTSEL Nedsmutsade produkter får endast rengöras genom dammtorkning eller dammsugning. DEKLARATIONER Produkten är CE-märkt. CE-deklaration och Byggvarudeklaration finns att hämta på vår hemsida på Internet. Standard: Uppfyller LONMARK Interoperability Guidelines och LONMARK Functional Profile: VAV Controller. Figur 2. Rumsregleringen. Förklaring till figuren 1. Donregulator KCD 4. Rumsenhet KST 2. Aktivt tilluftsdon 5. Närvarogivare KSO 3. Aktivt frånluftsdon 6. CO 2 -givare KSC Figur 1. KCD i kapslat eller okapslat utförande. 2

3 Driftlägen Regulatorn kan anta ett antal olika driftlägen exempelvis komfort, ekonomi eller avstängt läge. Styrning av driftläge kan ske via LON-nätet eller med hjälp av närvarogivare KSO. I fristående drift d v s styrning sker ej från LON-nätet kan driftlägesomkoppling ske mellan Komfort/Ekonomi med närvarogivare KSO. Avstängt läge kan bara erhållas med brytare typ fönsterkontakt. Ytterligare information om olika driftlägen finns i regulatorhandbokens kapitel Ekonomiläge Detta driftläge kan erhållas genom att: Styrsignal från LON-nätet (ncimanocccmd=standby) Den s k dödzonen mellan värmning och kylning ökas, ingen luftkvalitetsstyrning i detta läge. Värdena 19 resp 25 samt min/max positionerna på luftspjället samt radiatorventilen är ställbara med operatörspanelen KOP. 1. Komfortläge Detta driftläge kan erhållas genom att: Närvarogivare indikerar närvaro Styrsignal från LON-nätet (ncimanocccmd=occupied) "Bypassknappen" har aktiverats på rumsenheten KST 4 Regulatorn ej är ansluten till LON-nätet och ej har närvarogivare I diagrammet visas utsignalen till luftspjället samt radiatorventilen på den lodräta axeln, värme och kylbehovet visas på den horisontella axeln. Värdena 21 resp 23 samt min/max positionerna på luftspjället samt radiatorventilen är ställbara med operatörspanelen KOP. Figur 4. Ekonomiläge. 3. Frånvaro Detta driftläge kan erhållas genom att: Styrsignal från LON-nätet (ncimanocccmd=unoccupied) Närvarogivare indikerar frånvaro (20 min fördröjning) Den s k dödzonen mellan värmning och kylning ökas ytterligare, ingen luftkvalitetsstyrning i detta läge. Värdena 16 resp 28 samt min/max positionerna på luftspjället samt radiatorventilen är ställbara med operatörspanelen KOP. Figur 5. Frånvaro. Figur 3. Komfortläge. 3

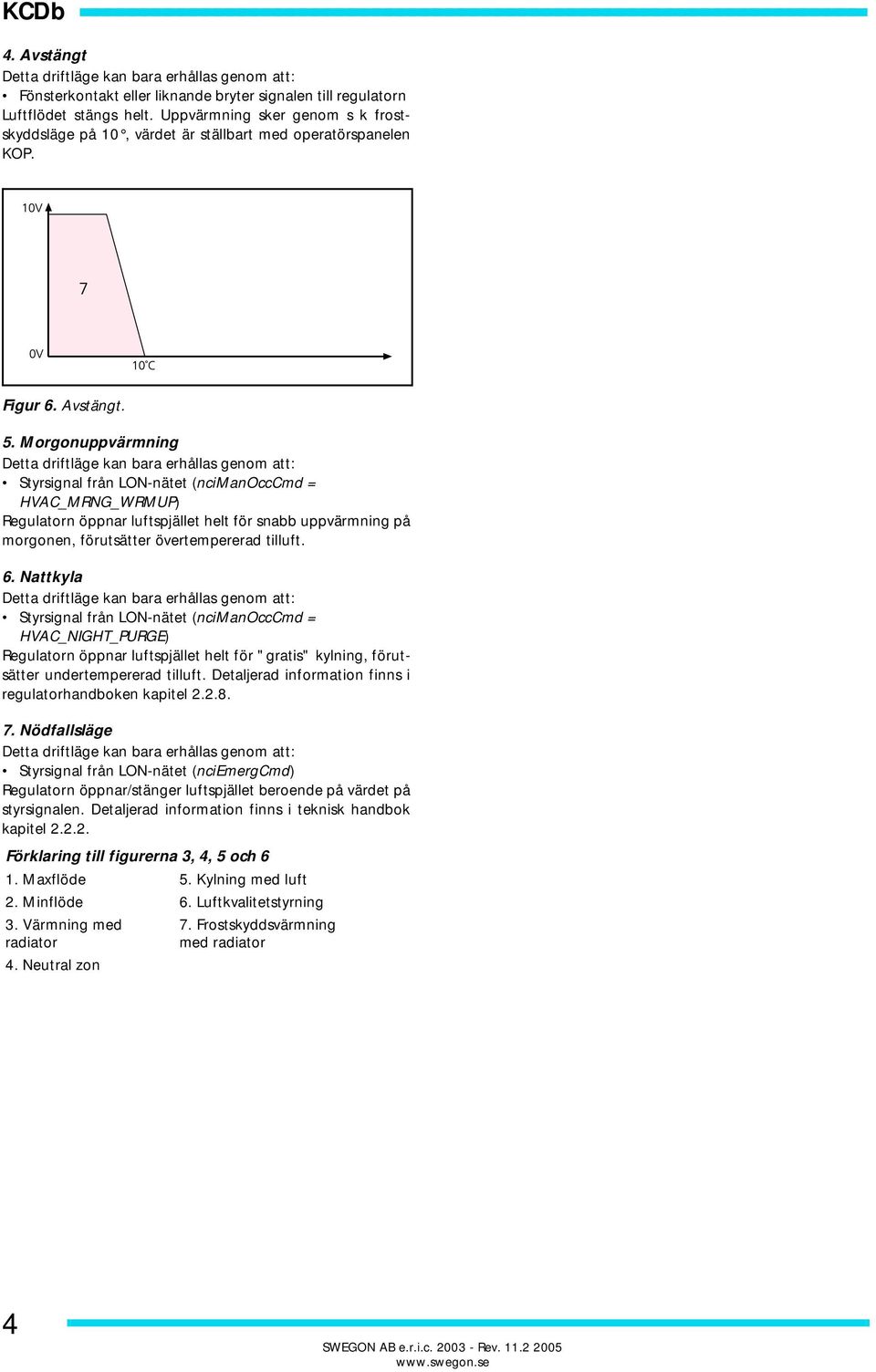

4 Avstängt Detta driftläge kan bara erhållas genom att: Fönsterkontakt eller liknande bryter signalen till regulatorn Luftflödet stängs helt. Uppvärmning sker genom s k frostskyddsläge på 10, värdet är ställbart med operatörspanelen KOP. Figur 6. Avstängt. 5. Morgonuppvärmning Detta driftläge kan bara erhållas genom att: Styrsignal från LON-nätet (ncimanocccmd = HVAC_MRNG_WRMUP) Regulatorn öppnar luftspjället helt för snabb uppvärmning på morgonen, förutsätter övertempererad tilluft. 6. Nattkyla Detta driftläge kan bara erhållas genom att: Styrsignal från LON-nätet (ncimanocccmd = HVAC_NIGHT_PURGE) Regulatorn öppnar luftspjället helt för "gratis" kylning, förutsätter undertempererad tilluft. Detaljerad information finns i regulatorhandboken kapitel Nödfallsläge Detta driftläge kan bara erhållas genom att: Styrsignal från LON-nätet (nciemergcmd) Regulatorn öppnar/stänger luftspjället beroende på värdet på styrsignalen. Detaljerad information finns i teknisk handbok kapitel Förklaring till figurerna 3, 4, 5 och 6 1. Maxflöde 5. Kylning med luft 2. Minflöde 6. Luftkvalitetstyrning 3. Värmning med radiator 4. Neutral zon 7. Frostskyddsvärmning med radiator 4

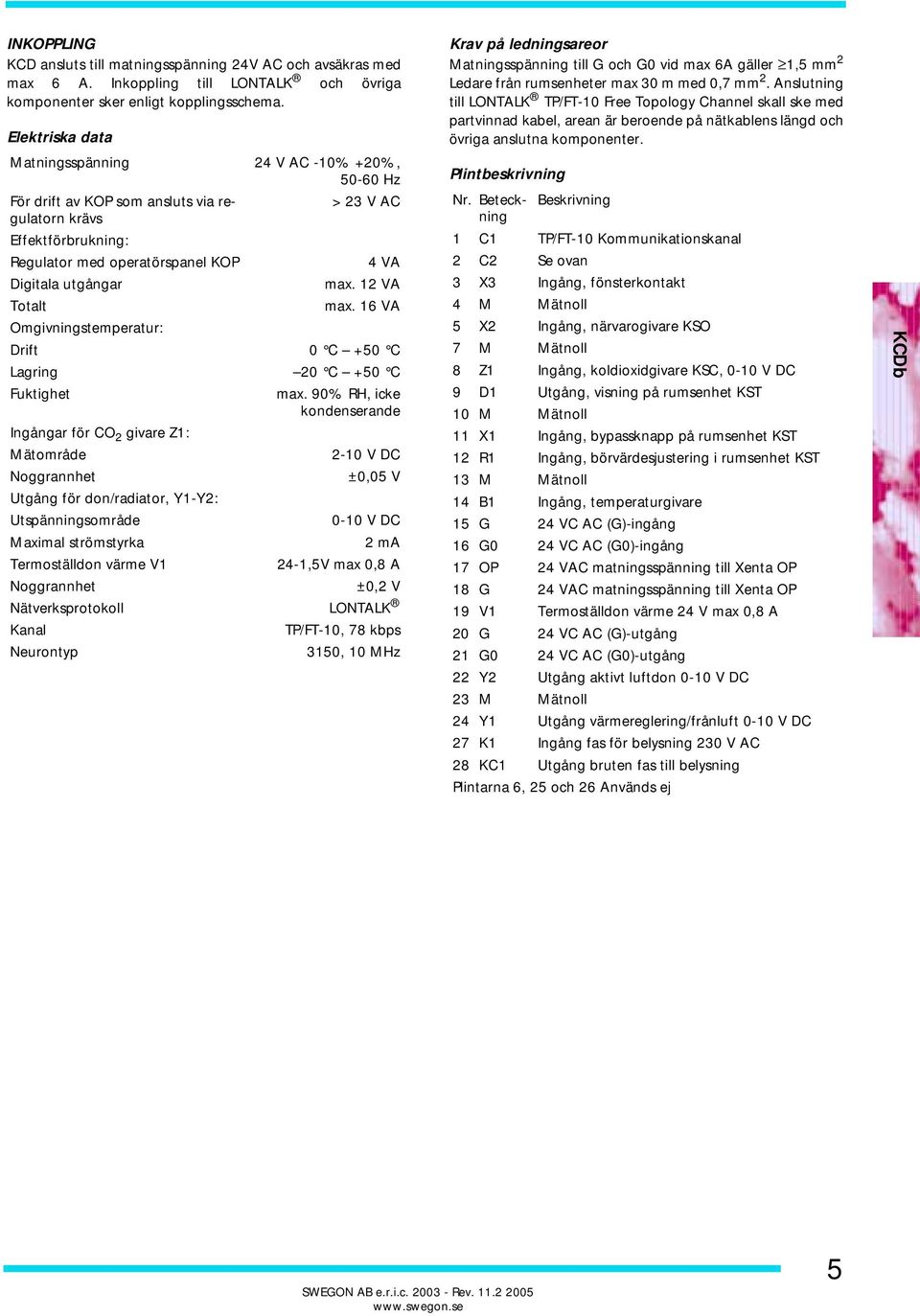

5 INKOPPLING KCD ansluts till matningsspänning 24V AC och avsäkras med max 6 A. Inkoppling till LONTALK och övriga komponenter sker enligt kopplingsschema. Elektriska data Matningsspänning 24 V AC -10% +20%, Hz För drift av KOP som ansluts via regulatorn > 23 V AC krävs Effektförbrukning: Regulator med operatörspanel KOP 4 VA Digitala utgångar max. 12 VA Totalt max. 16 VA Omgivningstemperatur: Drift 0 C +50 C Lagring 20 C +50 C Fuktighet max. 90% RH, icke kondenserande Ingångar för CO 2 givare Z1: Mätområde 2-10 V DC Noggrannhet ±0,05 V Utgång för don/radiator, Y1-Y2: Utspänningsområde 0-10 V DC Maximal strömstyrka 2 ma Termoställdon värme V1 24-1,5V max 0,8 A Noggrannhet ±0,2 V Nätverksprotokoll LONTALK Kanal TP/FT-10, 78 kbps Neurontyp 3150, 10 MHz Krav på ledningsareor Matningsspänning till G och G0 vid max 6A gäller 1,5 mm 2 Ledare från rumsenheter max 30 m med 0,7 mm 2. Anslutning till LONTALK TP/FT-10 Free Topology Channel skall ske med partvinnad kabel, arean är beroende på nätkablens längd och övriga anslutna komponenter. Plintbeskrivning Nr. Beteckning Beskrivning 1 C1 TP/FT-10 Kommunikationskanal 2 C2 Se ovan 3 X3 Ingång, fönsterkontakt 4 M Mätnoll 5 X2 Ingång, närvarogivare KSO 7 M Mätnoll 8 Z1 Ingång, koldioxidgivare KSC, 0-10 V DC 9 D1 Utgång, visning på rumsenhet KST 10 M Mätnoll 11 X1 Ingång, bypassknapp på rumsenhet KST 12 R1 Ingång, börvärdesjustering i rumsenhet KST 13 M Mätnoll 14 B1 Ingång, temperaturgivare 15 G 24 VC AC (G)-ingång 16 G0 24 VC AC (G0)-ingång 17 OP 24 VAC matningsspänning till Xenta OP 18 G 24 VAC matningsspänning till Xenta OP 19 V1 Termoställdon värme 24 V max 0,8 A 20 G 24 VC AC (G)-utgång 21 G0 24 VC AC (G0)-utgång 22 Y2 Utgång aktivt luftdon 0-10 V DC 23 M Mätnoll 24 Y1 Utgång värmereglering/frånluft 0-10 V DC 27 K1 Ingång fas för belysning 230 V AC 28 KC1 Utgång bruten fas till belysning Plintarna 6, 25 och 26 Används ej 5

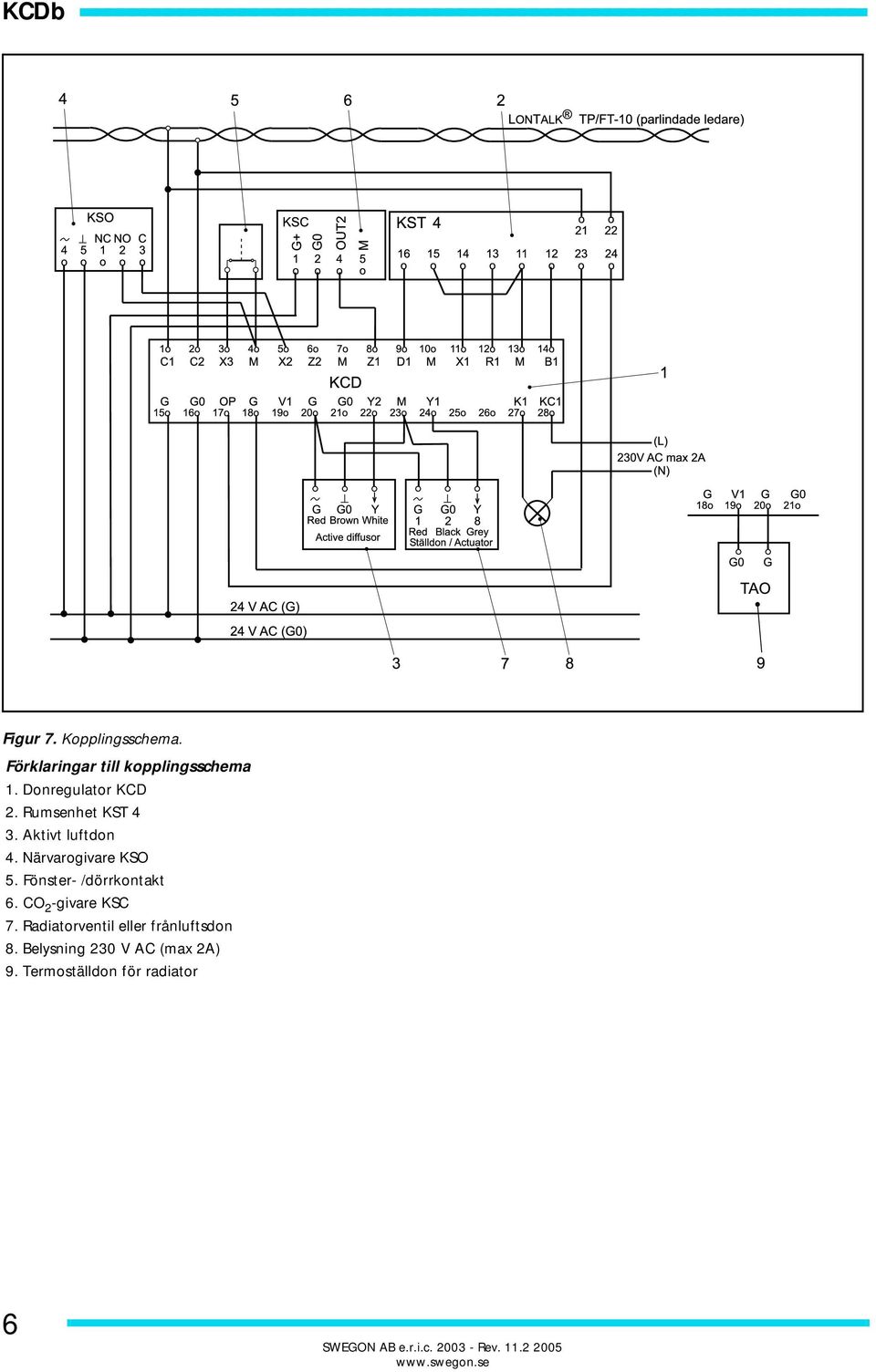

6 Figur 7. Kopplingsschema. Förklaringar till kopplingsschema 1. Donregulator KCD 2. Rumsenhet KST 4 3. Aktivt luftdon 4. Närvarogivare KSO 5. Fönster- /dörrkontakt 6. CO 2 -givare KSC 7. Radiatorventil eller frånluftsdon 8. Belysning 230 V AC (max 2A) 9. Termoställdon för radiator 6

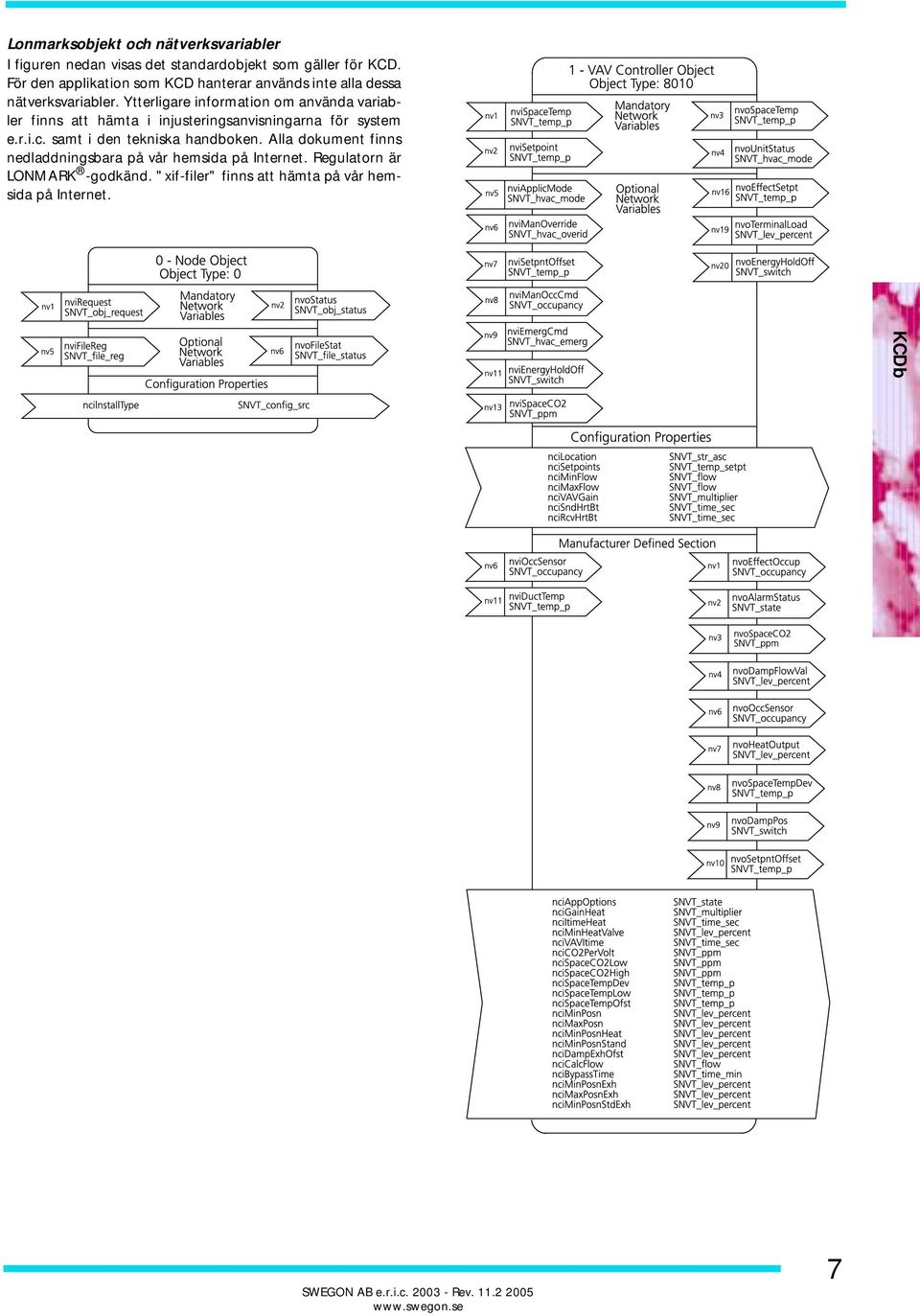

7 Lonmarksobjekt och nätverksvariabler I figuren nedan visas det standardobjekt som gäller för KCD. För den applikation som KCD hanterar används inte alla dessa nätverksvariabler. Ytterligare information om använda variabler finns att hämta i injusteringsanvisningarna för system e.r.i.c. samt i den tekniska handboken. Alla dokument finns nedladdningsbara på vår hemsida på Internet. Regulatorn är LONMARK -godkänd. "xif-filer" finns att hämta på vår hemsida på Internet. 7

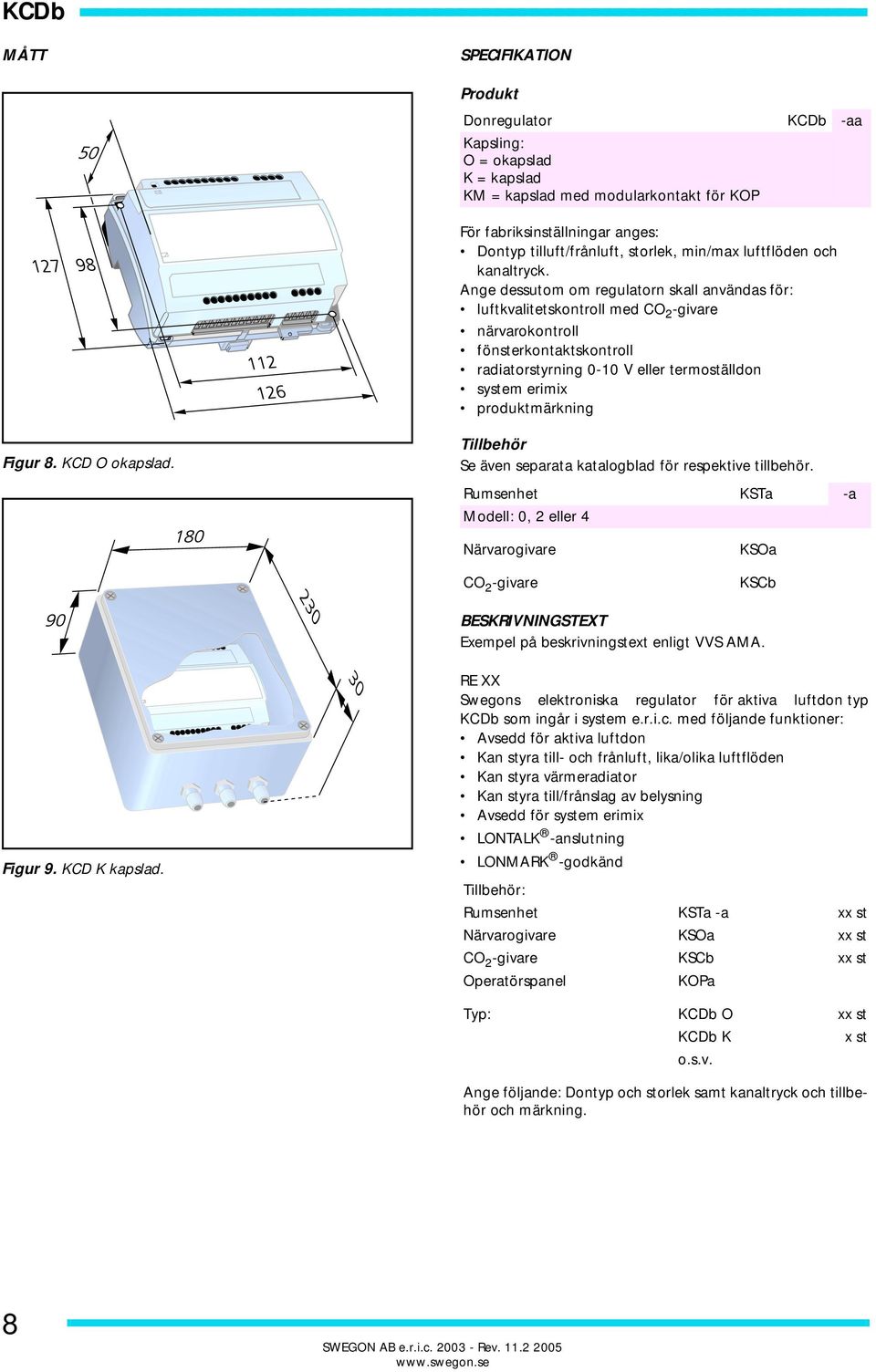

8 MÅTT SPECIFIKATION Produkt Donregulator -aa Kapsling: O = okapslad K = kapslad KM = kapslad med modularkontakt för KOP För fabriksinställningar anges: Dontyp tilluft/frånluft, storlek, min/max luftflöden och kanaltryck. Ange dessutom om regulatorn skall användas för: luftkvalitetskontroll med CO 2 -givare närvarokontroll fönsterkontaktskontroll radiatorstyrning 0-10 V eller termoställdon system erimix produktmärkning Figur 8. KCD O okapslad. Tillbehör Se även separata katalogblad för respektive tillbehör. Rumsenhet KSTa -a Modell: 0, 2 eller 4 Närvarogivare CO 2 -givare KSOa KSCb BESKRIVNINGSTEXT Exempel på beskrivningstext enligt VVS AMA. Figur 9. KCD K kapslad. RE XX Swegons elektroniska regulator för aktiva luftdon typ som ingår i system e.r.i.c. med följande funktioner: Avsedd för aktiva luftdon Kan styra till- och frånluft, lika/olika luftflöden Kan styra värmeradiator Kan styra till/frånslag av belysning Avsedd för system erimix LONTALK -anslutning LONMARK -godkänd Tillbehör: Rumsenhet KSTa -a xx st Närvarogivare KSOa xx st CO 2 -givare KSCb xx st Operatörspanel KOPa Typ: O xx st K x st o.s.v. Ange följande: Dontyp och storlek samt kanaltryck och tillbehör och märkning. 8
