BLÖTA BOKEN MONTERINGSANVISNING ENTRÈ DE LUXE SKJUTDÖRR MED HEL GOLVSKENA VIKTIG INFORMATION. LÄS DETTA INNAN MONTERINGEN PÅBÖRJAS.

Transkript

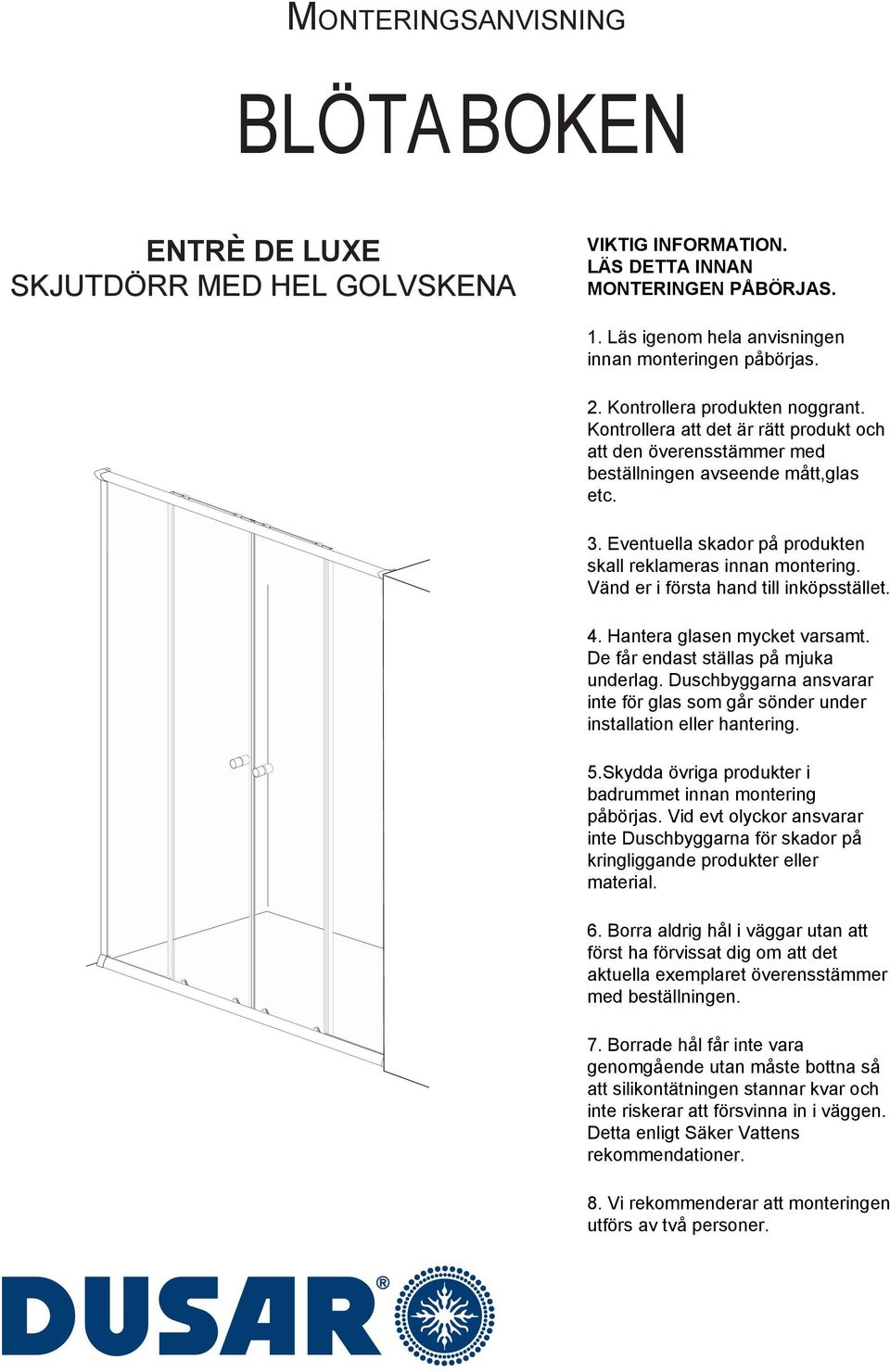

1 MONTERINGSANVISNING BLÖTA BOKEN ENTRÈ DE LUXE SKJUTDÖRR MED HEL GOLVSKENA VIKTIG INFORMATION. LÄS DETTA INNAN MONTERINGEN PÅBÖRJAS. 1. Läs igenom hela anvisningen innan monteringen påbörjas. 2. Kontrollera produkten noggrant. Kontrollera att det är rätt produkt och att den överensstämmer med beställningen avseende mått,glas etc. 3. Eventuella skador på produkten skall reklameras innan montering. Vänd er i första hand till inköpsstället. 4. Hantera glasen mycket varsamt. De får endast ställas på mjuka underlag. Duschbyggarna ansvarar inte för glas som går sönder under installation eller hantering. 5.Skydda övriga produkter i badrummet innan montering påbörjas. Vid evt olyckor ansvarar inte Duschbyggarna för skador på kringliggande produkter eller material. 6. Borra aldrig hål i väggar utan att först ha förvissat dig om att det aktuella exemplaret överensstämmer med beställningen. 7. Borrade hål får inte vara genomgående utan måste bottna så att silikontätningen stannar kvar och inte riskerar att försvinna in i väggen. Detta enligt Säker Vattens rekommendationer. 8. Vi rekommenderar att monteringen utförs av två personer.

2 Dusarit Glasbehandling Dusarit är en glasbehandling som gör att vattnet rinner av snabbare från glaset och därmed underlättar rengöringen. Samtliga modeller i Design och De Luxe serien samt stora delar av Original serien levereras med förbehandlade glas som standard. Glasbehandlingen görs i samband med glasproduktionen och innebär att glasytan förses med ett förseglande skikt som jämnar ut glasytans ojämnheter. Det innebär att vattendropparnas friktion mot glasytan minskar och de rinner av snabbare och lämnar mindre vattenrester kvar på glaset. Effekten blir att glaset blir lättare att hålla rent. Därmed kan det även behålla sin ursprungliga glans under längre tid. Det skall dock betonas att glaset fortfarande måste rengöras och att behandlingen inte skapar ett underhållsfritt glas. Med tiden kan skiktet slitas och effekten gradvis avta. I vilken utsträckning det sker beror på hur glaset behandlas och vilken typ av vattensammansättning man har. Om effekten avtar finns det efterbehandlingsmedel som reparerar ytan, Dusarit behandlingsset, art nr D Vi rekommenderar att man regelbundet och i den utsträckning som de lokala betingelserna kräver, underhåller och rengör glaset. Vid rengöring rekommenderar vi främst mild tvål, varmt vatten och en mjuk svamp. I handeln förekommande milda rengöringsmedel kan också användas. Starka, frätande eller medel med slipande effekt får inte användas. Ej heller svampar, trasor eller dyl med slipande/repande effekt får användas.

3 SPRÄNGSKISS ø ø Borr 2

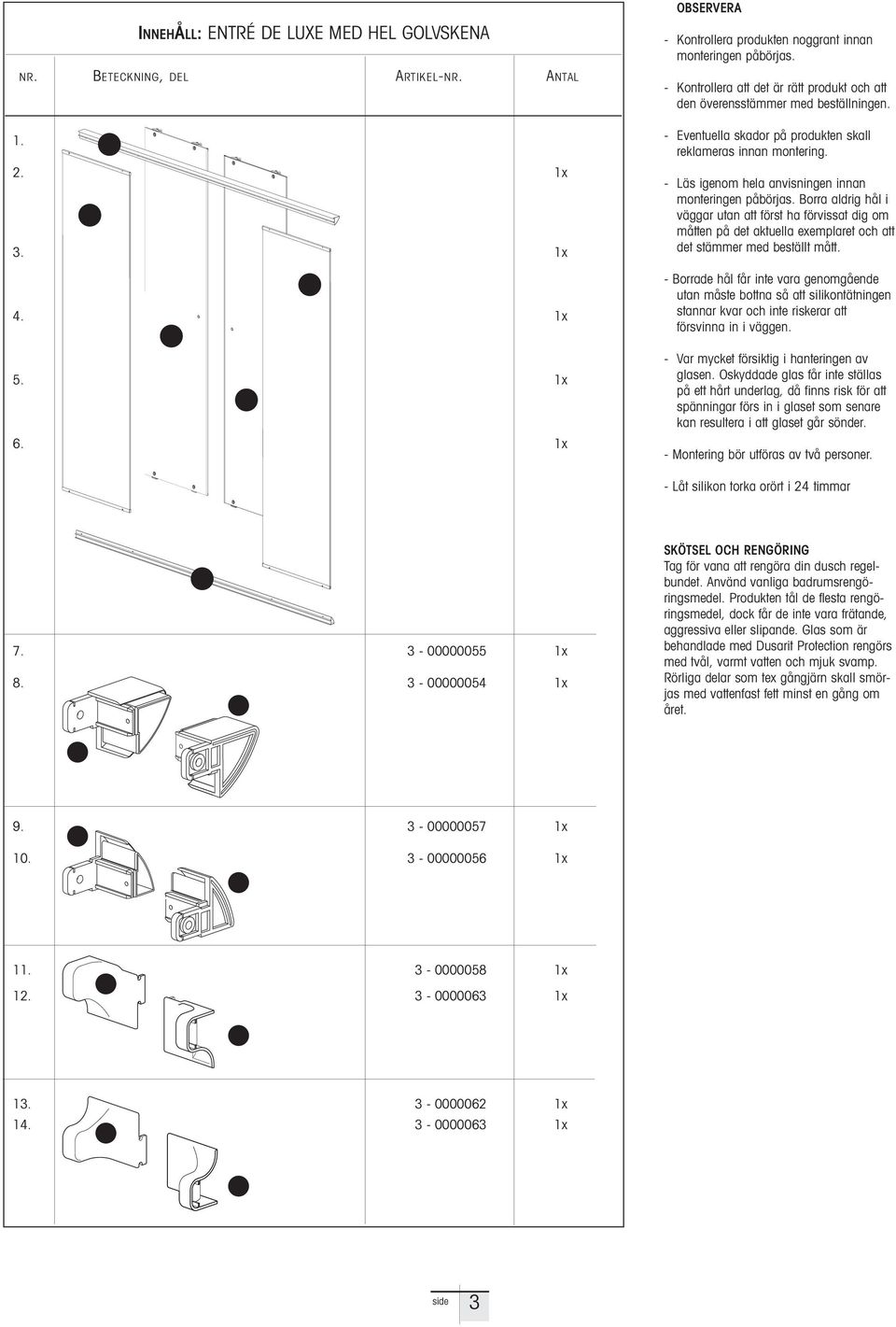

4 INNEHÅLL: ENTRÉ DE LUXE MED HEL GOLVSKENA NR. BETECKNING, DEL ARTIKEL-NR. ANTAL x 3. 1x 4. 1x 5. 1x 6. 1x OBSERVERA - Kontrollera produkten noggrant innan monteringen påbörjas. - Kontrollera att det är rätt produkt och att den överensstämmer med beställningen. - Eventuella skador på produkten skall reklameras innan montering. - Läs igenom hela anvisningen innan monteringen påbörjas. Borra aldrig hål i väggar utan att först ha förvissat dig om måtten på det aktuella exemplaret och att det stämmer med beställt mått. - Borrade hål får inte vara genomgående utan måste bottna så att silikontätningen stannar kvar och inte riskerar att försvinna in i väggen. - Var mycket försiktig i hanteringen av glasen. Oskyddade glas får inte ställas på ett hårt underlag, då finns risk för att spänningar förs in i glaset som senare kan resultera i att glaset går sönder. - Montering bör utföras av två personer. - Låt silikon torka orört i 24 timmar x x SKÖTSEL OCH RENGÖRING Tag för vana att rengöra din dusch regelbundet. Använd vanliga badrumsrengöringsmedel. Produkten tål de flesta rengöringsmedel, dock får de inte vara frätande, aggressiva eller slipande. Glas som är behandlade med Dusarit Protection rengörs med tvål, varmt vatten och mjuk svamp. Rörliga delar som tex gångjärn skall smörjas med vattenfast fett minst en gång om året x x x x x x 3

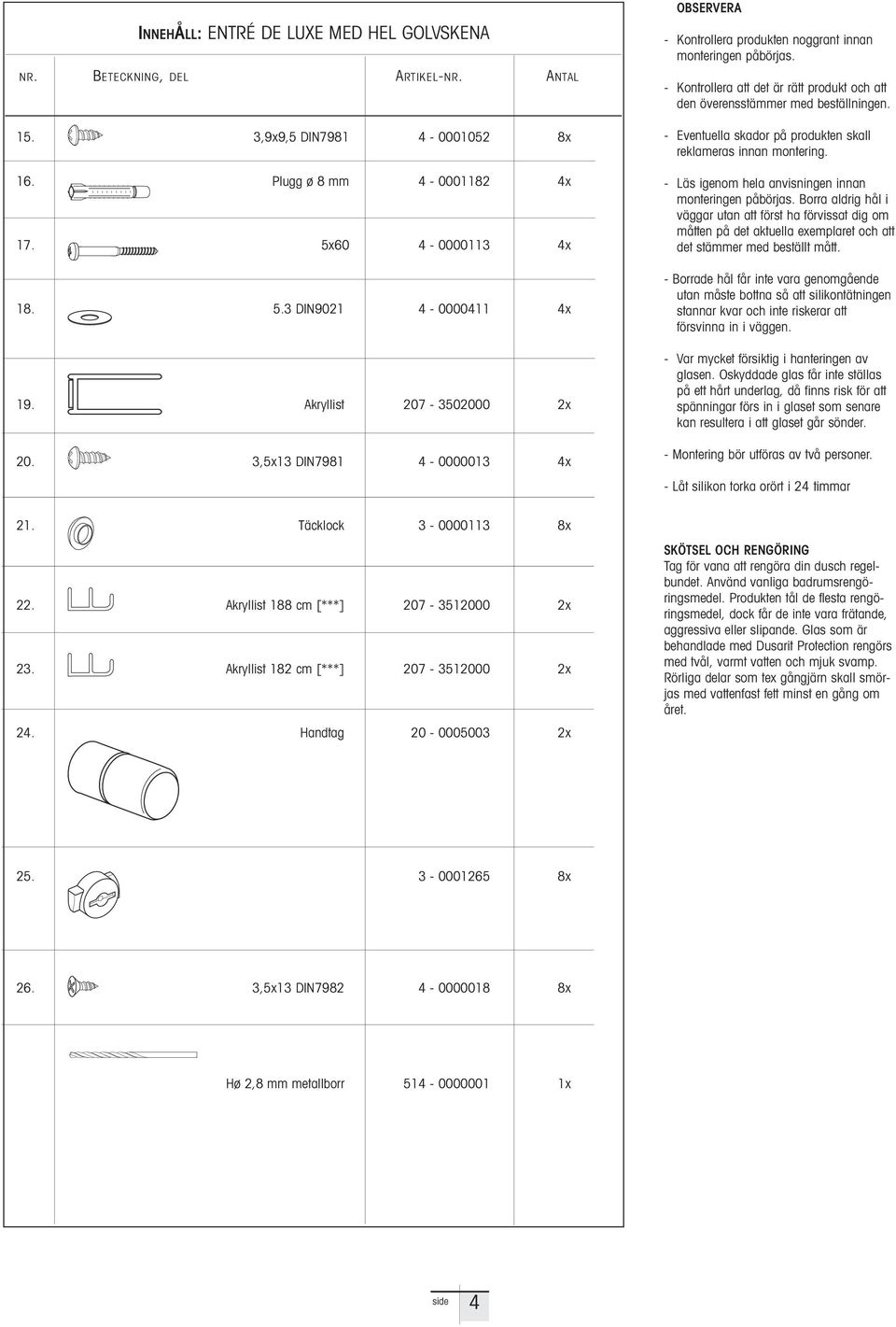

5 INNEHÅLL: ENTRÉ DE LUXE MED HEL GOLVSKENA NR. BETECKNING, DEL ARTIKEL-NR. ANTAL 15. 3,9x9,5 DIN x 16. Plugg ø 8 mm x 17. 5x x DIN x 19. Akryllist x 20. 3,5x13 DIN x OBSERVERA - Kontrollera produkten noggrant innan monteringen påbörjas. - Kontrollera att det är rätt produkt och att den överensstämmer med beställningen. - Eventuella skador på produkten skall reklameras innan montering. - Läs igenom hela anvisningen innan monteringen påbörjas. Borra aldrig hål i väggar utan att först ha förvissat dig om måtten på det aktuella exemplaret och att det stämmer med beställt mått. - Borrade hål får inte vara genomgående utan måste bottna så att silikontätningen stannar kvar och inte riskerar att försvinna in i väggen. - Var mycket försiktig i hanteringen av glasen. Oskyddade glas får inte ställas på ett hårt underlag, då finns risk för att spänningar förs in i glaset som senare kan resultera i att glaset går sönder. - Montering bör utföras av två personer. - Låt silikon torka orört i 24 timmar 21. Täcklock x 22. Akryllist 188 cm [***] x 23. Akryllist 182 cm [***] x 24. Handtag x SKÖTSEL OCH RENGÖRING Tag för vana att rengöra din dusch regelbundet. Använd vanliga badrumsrengöringsmedel. Produkten tål de flesta rengöringsmedel, dock får de inte vara frätande, aggressiva eller slipande. Glas som är behandlade med Dusarit Protection rengörs med tvål, varmt vatten och mjuk svamp. Rörliga delar som tex gångjärn skall smörjas med vattenfast fett minst en gång om året x 26. 3,5x13 DIN x Hø 2,8 mm metallborr x 4

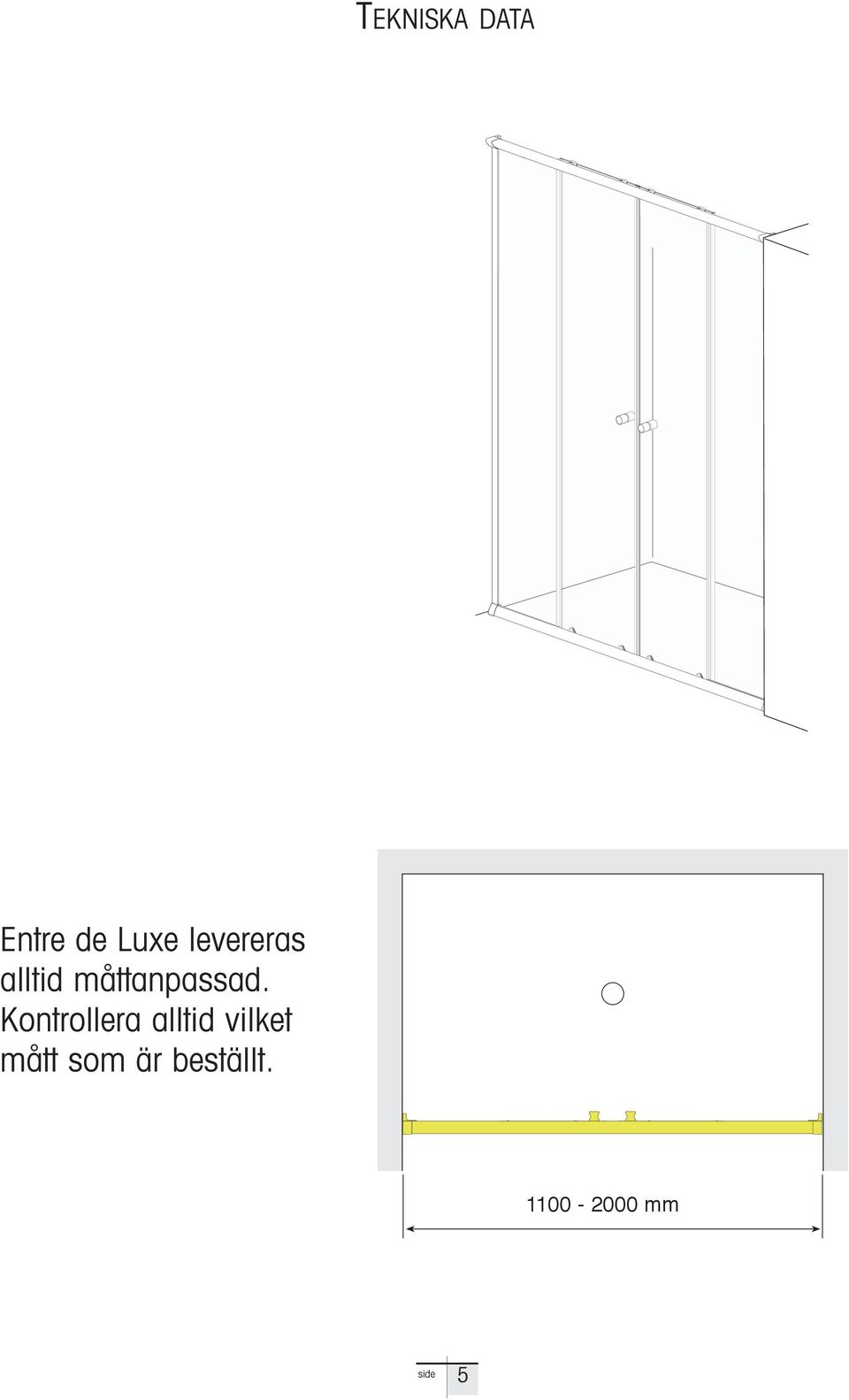

6 TEKNISKA DATA Entre de Luxe levereras alltid måttanpassad. Kontrollera alltid vilket mått som är beställt mm 5

7 MONTERINGSANVISNING 6

8 MONTERINGSANVISNING 7

9 MONTERINGSANVISNING Ø 8

10 MONTERINGSANVISNING Ø 9

11 MONTERINGSANVISNING 10

12 Duschbyggarna AB Arsta Skolgränd Stockholm Tel Fax I D E E N F Ü R S B A D IDEAS FOR THE BATHROOM Ausgabe 01/ Version 01
