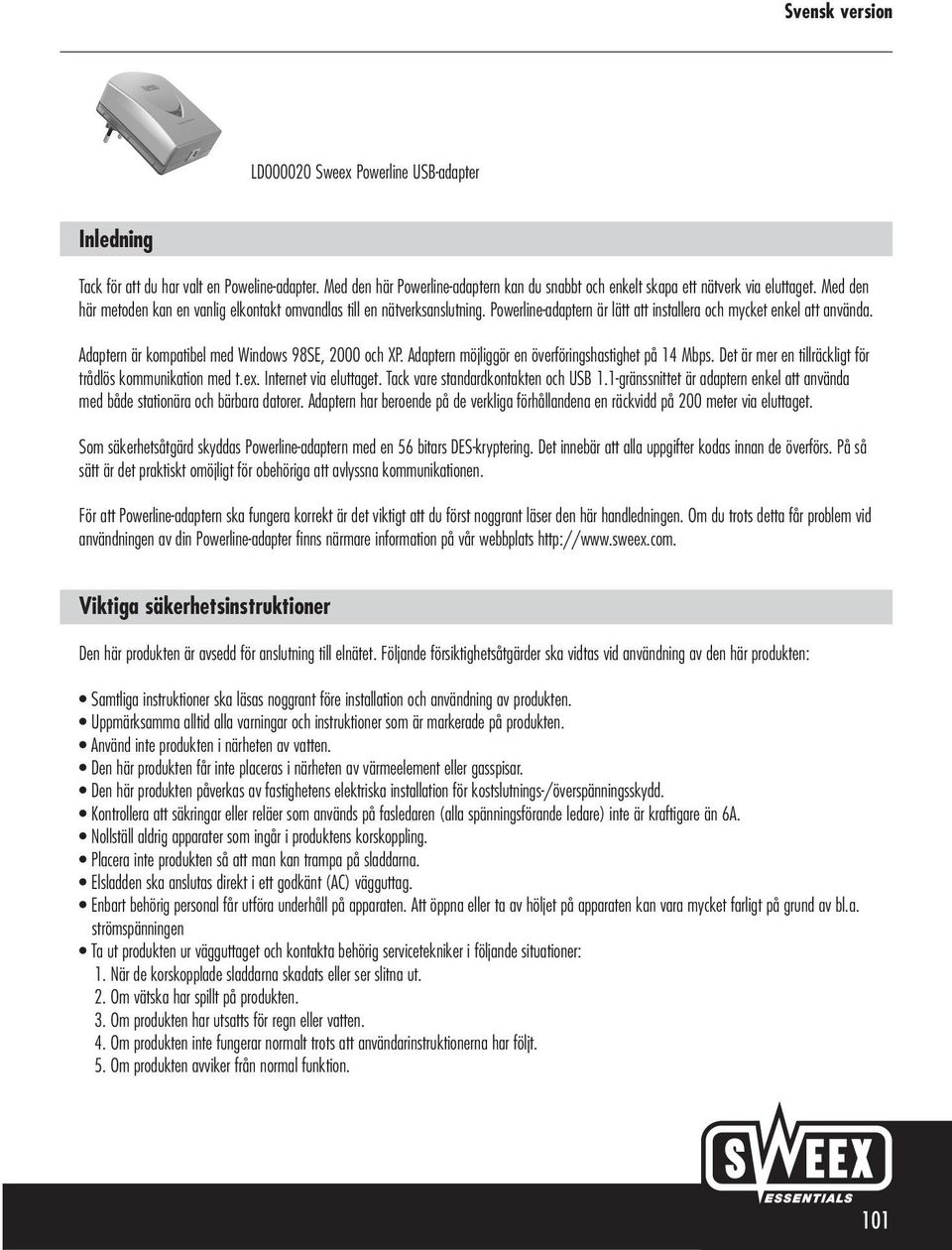

1 LD Sweex Powerline USB-adapter Inledning Tack för att du har valt en Poweline-adapter. Med den här Powerline-adaptern kan du snabbt och enkelt skapa ett nätverk via eluttaget. Med den här metoden kan en vanlig elkontakt omvandlas till en nätverksanslutning. Powerline-adaptern är lätt att installera och mycket enkel att använda. Adaptern är kompatibel med Windows 98SE, 2000 och XP. Adaptern möjliggör en överföringshastighet på 14 Mbps. Det är mer en tillräckligt för trådlös kommunikation med t.ex. Internet via eluttaget. Tack vare standardkontakten och USB 1.1-gränssnittet är adaptern enkel att använda med både stationära och bärbara datorer. Adaptern har beroende på de verkliga förhållandena en räckvidd på 200 meter via eluttaget. Som säkerhetsåtgärd skyddas Powerline-adaptern med en 56 bitars DES-kryptering. Det innebär att alla uppgifter kodas innan de överförs. På så sätt är det praktiskt omöjligt för obehöriga att avlyssna kommunikationen. För att Powerline-adaptern ska fungera korrekt är det viktigt att du först noggrant läser den här handledningen. Om du trots detta får problem vid användningen av din Powerline-adapter finns närmare information på vår webbplats Viktiga säkerhetsinstruktioner Den här produkten är avsedd för anslutning till elnätet. Följande försiktighetsåtgärder ska vidtas vid användning av den här produkten: Samtliga instruktioner ska läsas noggrant före installation och användning av produkten. Uppmärksamma alltid alla varningar och instruktioner som är markerade på produkten. Använd inte produkten i närheten av vatten. Den här produkten får inte placeras i närheten av värmeelement eller gasspisar. Den här produkten påverkas av fastighetens elektriska installation för kostslutnings-/överspänningsskydd. Kontrollera att säkringar eller reläer som används på fasledaren (alla spänningsförande ledare) inte är kraftigare än 6A. Nollställ aldrig apparater som ingår i produktens korskoppling. Placera inte produkten så att man kan trampa på sladdarna. Elsladden ska anslutas direkt i ett godkänt (AC) vägguttag. Enbart behörig personal får utföra underhåll på apparaten. Att öppna eller ta av höljet på apparaten kan vara mycket farligt på grund av bl.a. strömspänningen Ta ut produkten ur vägguttaget och kontakta behörig servicetekniker i följande situationer: 1. När de korskopplade sladdarna skadats eller ser slitna ut. 2. Om vätska har spillt på produkten. 3. Om produkten har utsatts för regn eller vatten. 4. Om produkten inte fungerar normalt trots att användarinstruktionerna har följt. 5. Om produkten avviker från normal funktion. 101

2 Viktigt! Anslut inte din Powerline-adapter på en USP-enhet eller till ett uttag med överspänningsskydd. Förpackningens innehåll Kontrollera att innehållet i förpackningen är komplett innan du påbörjar installationen. Följande delar ska finnas med: Sweex Powerline USB-adapter USB-kabel Den här handledningen Installations-cd med drivrutiner Installationsprocedur 1. Starta datorn och avvakta tills alla program har startats och är laddade. Beroende på inställningarna kan du behöva logga in på datorn med ett användarnamn och lösenord. Markören anger status. Så snart markören övergår från timglas till en pil och hårddiskens lysdiod upphört att blinka, är datorn redo för installation. Det är möjligt att du under Windows 2000 eller XP inte har behörighet att installera drivrutiner eller programvara. Kontakta i sådana fall systemadministratören. Du måste ha administratörsbefogenhet för att installera maskin- och programvara. 2. Sätt i den medlevererade Sweex-cd:n i cd-rom-enheten. Installationsprogrammet startar automatiskt. Om detta inte är fallet klickar du på Start och väljer Kör. I fönstret skriver du: D:\setup.exe (D står för drivenhetens bokstav där du har din CD-ROM-enhet.) Om förpackningen inte är komplett, kontakta försäljningsstället eller leverantören. Specifikationer Överföringshastighet: maximalt 14 Mbps Home Plug Powerline Alliance Specification V1.0.1 Säkerhet: 56 bitars DES-kryptering Räckvidd: 200 meter via elnätet USB 1.1-gränssnitt Modulering: OFDM 3 lysdioder för indikering av status Mått: 90 x 63 x 30 mm Stöder Windows 98SE, 2000 och XP 3. Installationsprogrammet på cd:n startar. Klicka på Next (Nästa) för att fortsätta. Installation Innan du påbörjar installationen bör du se till att operativsystem på datorn är uppdaterat. En uppdatering gör du enkelt i t.ex. Internet Explorer där du i verktygsmenyn väljer alternativet Uppdatera Windows. Installationen utförs lite olika beroende på vilket operativsystem du har. Den här handledningen beskriver installationen under följande operativsystem: Windows 98SE, 2000 och XP (Home och Professional) 4. Fyll i dina uppgifter och klicka på Next (nästa) för att fortsätta

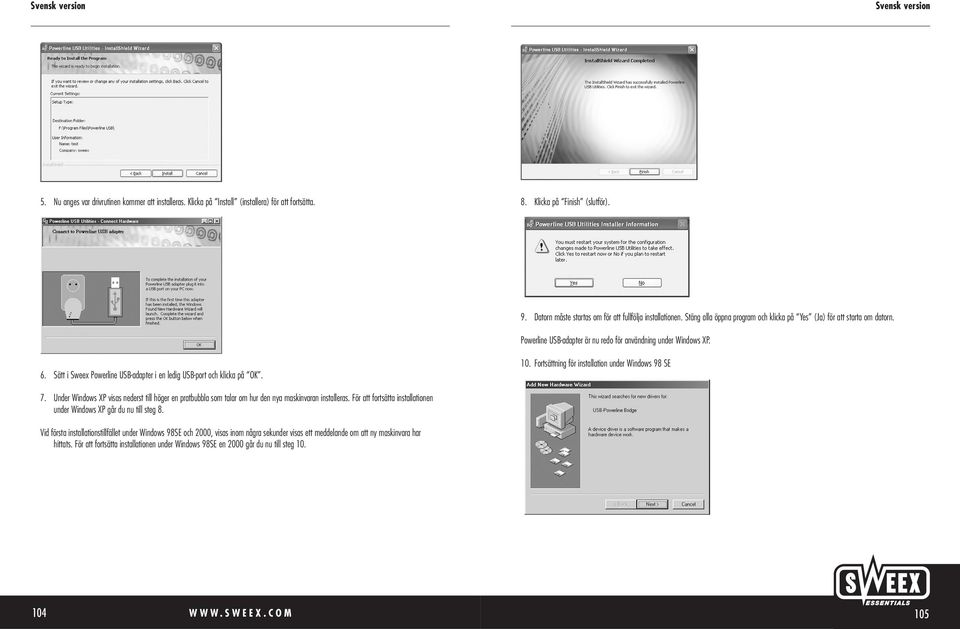

3 5. Nu anges var drivrutinen kommer att installeras. Klicka på Install (installera) för att fortsätta. 8. Klicka på Finish (slutför). 9. Datorn måste startas om för att fullfölja installationen. Stäng alla öppna program och klicka på Yes (Ja) för att starta om datorn. Powerline USB-adapter är nu redo för användning under Windows XP. 6. Sätt i Sweex Powerline USB-adapter i en ledig USB-port och klicka på OK. 10. Fortsättning för installation under Windows 98 SE 7. Under Windows XP visas nederst till höger en pratbubbla som talar om hur den nya maskinvaran installeras. För att fortsätta installationen under Windows XP går du nu till steg 8. Vid första installationstillfället under Windows 98SE och 2000, visas inom några sekunder visas ett meddelande om att ny maskinvara har hittats. För att fortsätta installationen under Windows 98SE en 2000 går du nu till steg

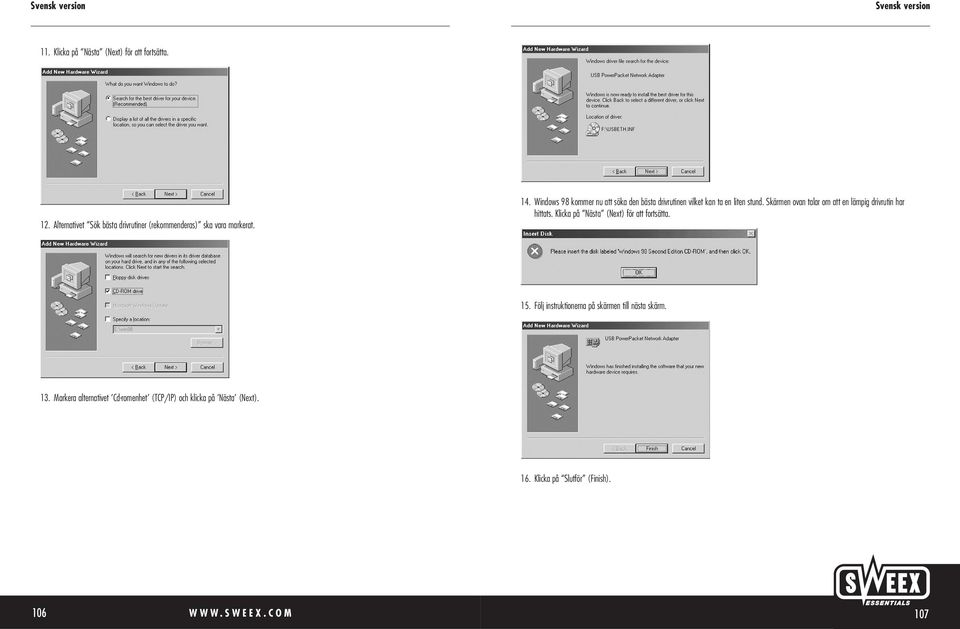

4 11. Klicka på Nästa (Next) för att fortsätta. 12. Alternativet Sök bästa drivrutiner (rekommenderas) ska vara markerat. 14. Windows 98 kommer nu att söka den bästa drivrutinen vilket kan ta en liten stund. Skärmen ovan talar om att en lämpig drivrutin har hittats. Klicka på Nästa (Next) för att fortsätta. 15. Följ instruktionerna på skärmen till nästa skärm. 13. Markera alternativet Cd-romenhet (TCP/IP) och klicka på Nästa (Next). 16. Klicka på Slutför (Finish)

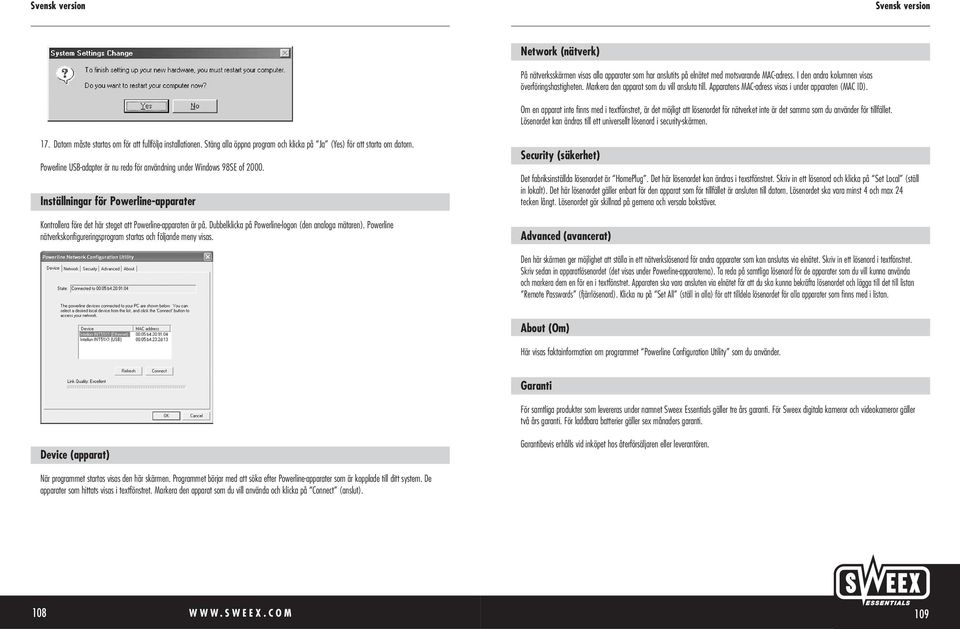

5 Network (nätverk) På nätverksskärmen visas alla apparater som har anslutits på elnätet med motsvarande MAC-adress. I den andra kolumnen visas överföringshastigheten. Markera den apparat som du vill ansluta till. Apparatens MAC-adress visas i under apparaten (MAC ID). Om en apparat inte finns med i textfönstret, är det möjligt att lösenordet för nätverket inte är det samma som du använder för tillfället. Lösenordet kan ändras till ett universellt lösenord i security-skärmen. 17. Datorn måste startas om för att fullfölja installationen. Stäng alla öppna program och klicka på Ja (Yes) för att starta om datorn. Powerline USB-adapter är nu redo för användning under Windows 98SE of Inställningar för Powerline-apparater Kontrollera före det här steget att Powerline-apparaten är på. Dubbelklicka på Powerline-logon (den analoga mätaren). Powerline nätverkskonfigureringsprogram startas och följande meny visas. Security (säkerhet) Det fabriksinställda lösenordet är HomePlug. Det här lösenordet kan ändras i texstfönstret. Skriv in ett lösenord och klicka på Set Local (ställ in lokalt). Det här lösenordet gäller enbart för den apparat som för tillfället är ansluten till datorn. Lösenordet ska vara minst 4 och max 24 tecken långt. Lösenordet gör skillnad på gemena och versala bokstäver. Advanced (avancerat) Den här skärmen ger möjlighet att ställa in ett nätverkslösenord för andra apparater som kan anslutas via elnätet. Skriv in ett lösenord i textfönstret. Skriv sedan in apparatlösenordet (det visas under Powerline-apparaterna). Ta reda på samtliga lösenord för de apparater som du vill kunna använda och markera dem en för en i textfönstret. Apparaten ska vara ansluten via elnätet för att du ska kunna bekräfta lösenordet och lägga till det till listan Remote Passwords (fjärrlösenord). Klicka nu på Set All (ställ in alla) för att tilldela lösenordet för alla apparater som finns med i listan. About (Om) Här visas faktainformation om programmet Powerline Configuration Utility som du använder. Garanti För samtliga produkter som levereras under namnet Sweex Essentials gäller tre års garanti. För Sweex digitala kameror och videokameror gäller två års garanti. För laddbara batterier gäller sex månaders garanti. Device (apparat) Garantibevis erhålls vid inköpet hos återförsäljaren eller leverantören. När programmet startas visas den här skärmen. Programmet börjar med att söka efter Powerline-apparater som är kopplade till ditt system. De apparater som hittats visas i textfönstret. Markera den apparat som du vill använda och klicka på Connect (anslut)
