Rev 2. Manual för handterminal

Transkript

1 Rev 2. Manual för handterminal

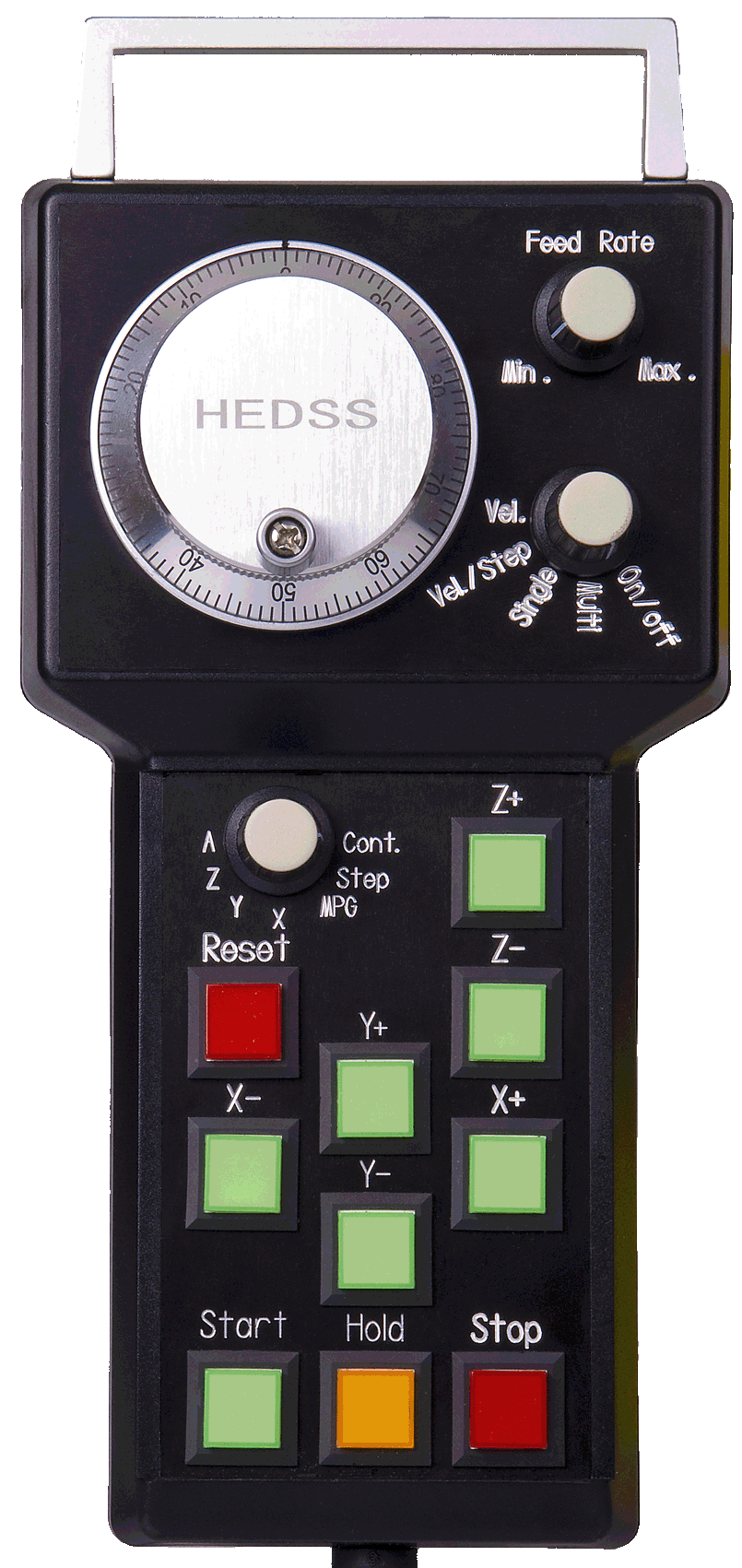

2 Förord Tack för visat förtroende för våran produkt. Handterminalen ansluts till ledig USB port. Anslut aldrig via hub eller annan delad anslutning pga terminalen behöver maximal bandbredd. Vi har följt Mach3:s normala handhavande för att användaren skall känna igen sig i en bekant arbetsmiljö. En mycket viktig sak är att du måste ha installerat Mach3 version R som äldsta version för att terminalen skall fungera. Du kan klicka på länken nedan för att ladda ner senaste versionen. Normalt handhavande De gröna knapparna X+ osv används för snabbförflyttning, via val med vridomkopplaren på undre delen av terminalen, Cont.(kontinuerlig) eller Step (steg). Vill man använda den manuella pulsgivaren (den stora ratten) vrider man till MPG och därefter till den axeln som man vill arbeta med. Efter att man har valt vilken axel som skall justeras så är den övre vridomkopplaren valbar. Denna fungerar enligt följande: Vel. = Ju fortare ratten för manuell pulsgivare roteras desto fortare förflyttas axeln. Vel./Step = Samma som ovan men i fasta steg. Single = Ett klick på ratten ger ett stegs förflyttning. Multi = Som ovan men med ett snabbare förfarande. On/off = På/av för hela enheten. Samma funktion som att med musen klicka på Mach:s huvudskärms knapp märkt Jog ON/OFF Ctrl Alt-J Med ratten Feed Rate styrs matningshastigheten manuellt. Vi har lagt in en funktion som gör att när man ligger mellan % så justeras Feed Rate till 100% automatiskt, detta pga att det är väldigt svårt att justera så noggrant. Detta gör också lampan för overridden på skärmen släcks. Försök att ställa Feed Rate ratten i mitten av det döda området annars kan man få störningar i matningshastigheten. Detta gäller i normal körning. Värdet för de olika funktionerna i texten ovan görs genom att skriva in i Mach3:s MPG, öppna den genom att trycka på TAB tangenten. Glöm inte att terminalen skall vara ansluten till USB innan Mach3 startas. Sida 2 (8)

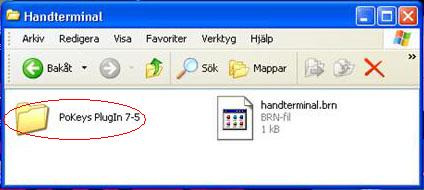

3 Installation av programvara Börja med att ladda ner programvaran, om detta inte är gjorts så hittar du den här: När detta är gjort så öppna filen i utforskaren och då skall det se ut som på bilden nedan: Dubbelklicka på filen så, efter du har öppnat.zip filen skall det se ut som på bilden nedan: Dubbelklicka på mappen,så skall det se ut som på bilden nedan: Dubbelklicka på den inringade mappen och installera programmet som finns i mappen. Sida 3 (8)

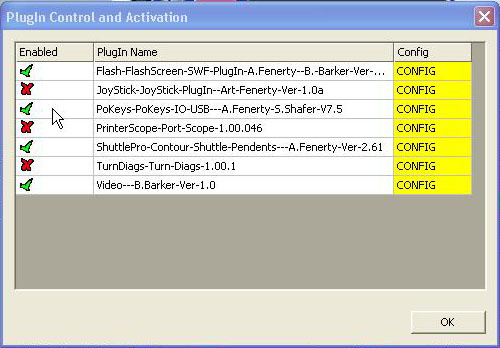

4 Nu när detta är gjort så skall filen handterminal.brn kopieras till Mach3:s mapp enligt bilden nedan. Öppna den inringade mappen Brains och kopiera ner filerna HandterminalSS1.brn, HandterminalSS2.brn och HandterminalSS3.brn dit. Då är installation av programvarorna färdigt, nu över till Mach3:s inställningar. Starta Mach3, Gå till Config, gå till Config Plugins så skall det se ut som på bilden nedan: Titta på bilden ovan där muspekaren är och se till att den är enabled om inte så klicka på det röda krysset så att grön bock kommer fram enligt bilden. Starta därefter om Mach3. Efter omstart: Nästa steg är att gå till Operator, Brain Control då skall det se ut som bilden på nästa sida. Sida 4 (8)

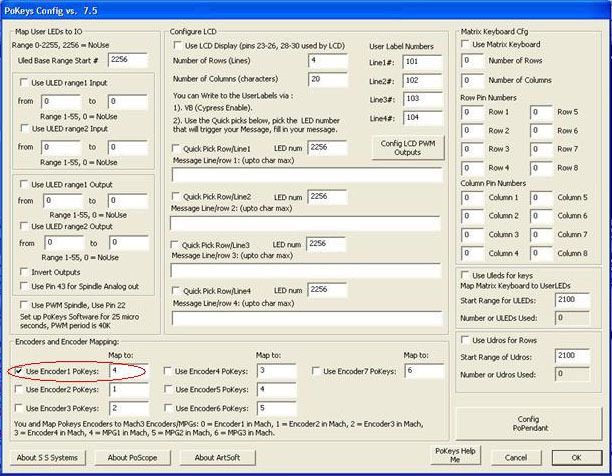

5 Klicka med musen på HandterminalSS1.brn EN gång, klicka i Enabled, klicka på Reload Brain, gör detsamma på de andra två, därefter på OK. Starta därefter om Mach3. Efter omstart: Nästa steg är att gå till plugin Control, Pokeys Cfg.. och då ser skärmbilden ut så här: Sida 5 (8)

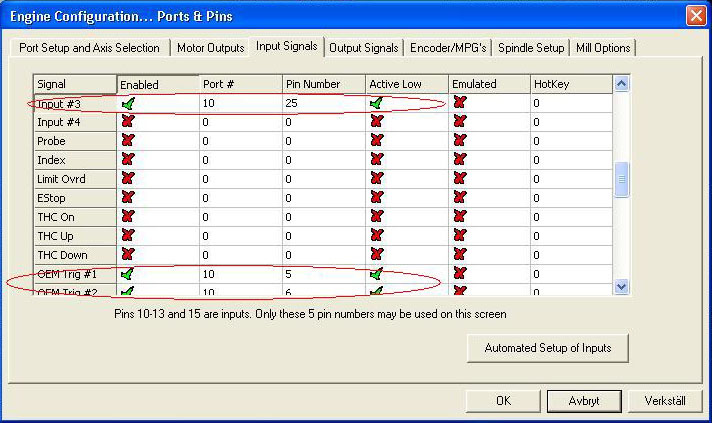

6 Klicka i enligt den röda ringen och skriv in siffran 4 i Map to, Klicka sedan på OK knappen. Nu över till ports and pins. Gå till Config, Ports and Pins och klicka på fliken Encoder/MPG s. Skriv in enligt bildens röda inringning nedan: Sedan klicka på fliken Input Signals och klicka/fyll i enligt de röda ramarna: Om det är svårt att läsa raden längst ner så är värdena port=10, Pin Number=6. Sida 6 (8)

7 På samma flik rulla ner tills du ser enligt bilden nedan: Även här, klicka/fyll i enligt de röda ramarna. Om det är svårt att läsa raden längst ner så är värdena port=10, Pin Number=27. På samma flik rulla ner tills du ser enligt bilden nedan: Även här, klicka/fyll i enligt de röda ramarna. Klicka sedan på Verkställ och sedan på OK. Sida 7 (8)

8 Nu över till ports and pins. Gå till Config, Ports and Pins och klicka på fliken Output Signals. Även här, klicka/fyll i enligt de röda ramarna. Notera att output #7 inte är active low. Klicka sedan på Verkställ och sedan på OK. Gå sedan till Config och välj Save Settings.. Försök att ställa Feed Rate ratten i mitten av det döda området annars kan man få störningar i matningshastigheten. Detta gäller i normal körning. Då var vi färdiga, hoppas du får mycket nytta av handterminalen, Lycka till. Sida 8 (8)
