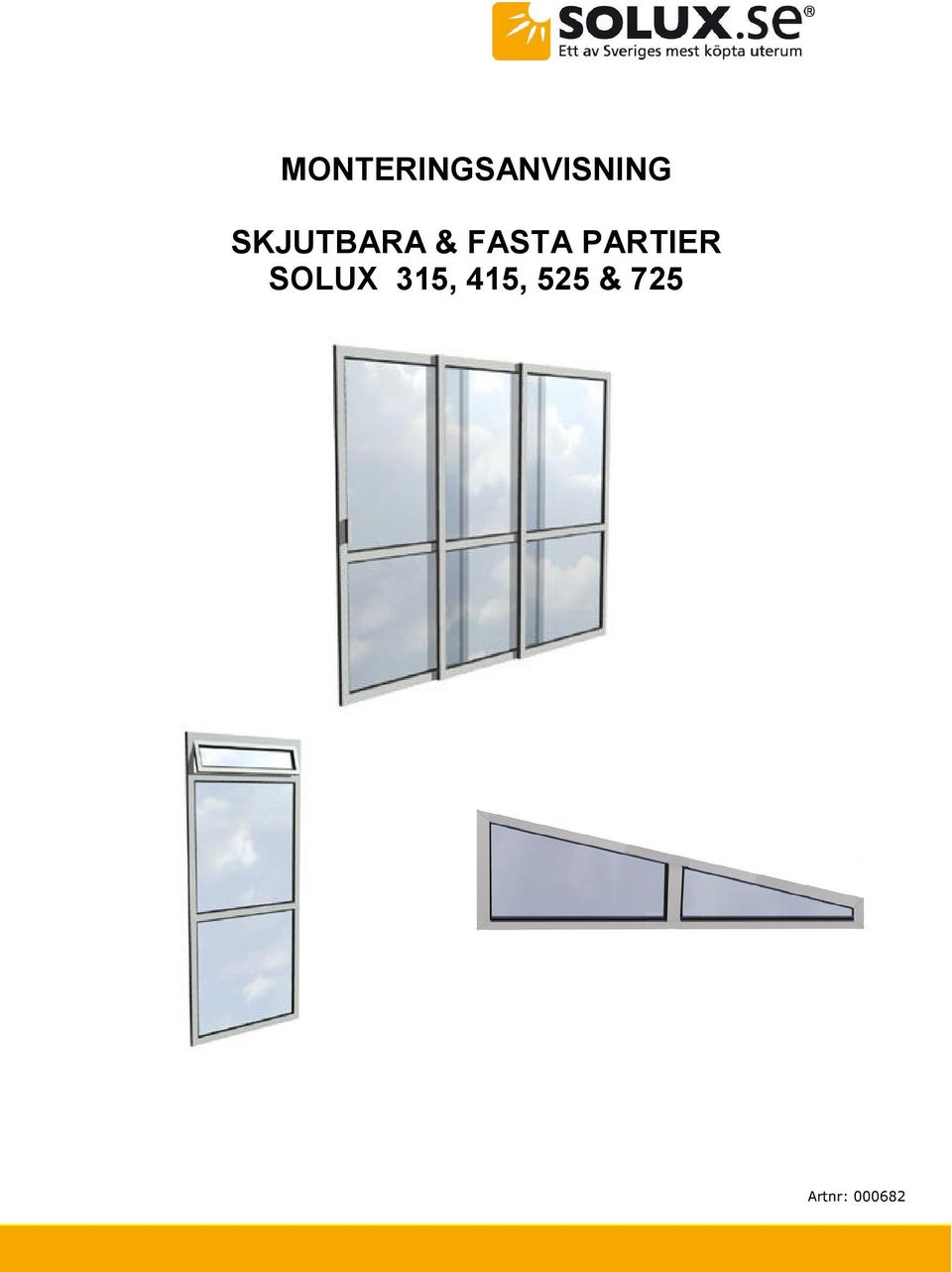

MONTERINGSANVISNING SKJUTBARA & FASTA PARTIER SOLUX 315, 415, 525 & 725. Artnr:
|
|
|
- Lisbeth Sandberg
- för 8 år sedan
- Visningar:
Transkript
1 MONTERINGSANVISNING SKJUTBARA & FASTA PARTIER SOLUX 315, 415, 525 & 725 Artnr:
2 MONTERINGSANVISNING FÖR SOLUX SKJUTPARTIER SAMT FASTA PARTIER Detta är en generell monteringsanvisning för skjutpartier, fasta samt mallskurna partier. Vissa punkter kommer inte utföras beroende på vilket system du har beställt. Läs igenom hela monteringsanvisningen innan du börjar montaget. Fördela/sortera även spår, profiler samt tillbehörspåsar per öppning/position. För mått och detaljnummer; se separat kundritning. En förklarande bild för varje monteringsavsnitt finns. Lägg de gummilister (obs! gäller ej cellgummilister med adhesiv baksida) som ska monteras i en hink med tvålvatten för att underlätta själva monteringen. Karmytterbredd = mått mellan stolpar Överspår = karmytterbredd Underspår = karmytterbredd 4mm Justerkapa här! x = dräneringshål Dräneringshål på undre spårprofilen. Om yttersta dräneringshålet kapats bort, ska man borra ett nytt med Ø 8 mm. Lycka till!
3 SKJUTPARTIER DÖRRAR & FÖNSTER
4 INVENTERINGSLISTA Antal ingående detaljer beror på öppningens delning (2-, 3- eller 4-delad). Solux 725 finns endast som 2- & 3-delad. Antal profiler per öppning. Profil 2-delat 3-delat 4-delat U-profil + dämplist 2st 2st F-profil + dämplist 2st (Solux 725) 2st (Solux725) Överspår Underspår Utfyllnadsprofil +skruvpåse Tillval (Ej Solux 725) Tillval (Ej Solux 725) Tillval (Ej Solux 725)
5 Säkerhetsklosspaket Solux 315, 415 & 525 per öppning Artikel/påse 2-delat 3-delat 4-delat Styrkloss Övre 4st 6st 8st Styrkloss Undre 4st 6st 8st Borstlist 49mm grå 8st 12 16st Borstlist 9x28mm 2st 4st 6st Borstlist 2st 3st 16,5x28mm Ändtätning 2st 2st 2st cellgummilist Skruv 4,2x13 8st 12st 16st Skruv 4,2x25 20st 30st 32st Skruv med bricka 4,2x38 10st 20st 26st Säkerhetsklosspaket Solux 725 per dörr Artikel/påse 2-delat 3-delat Styrkloss Övre 4st 6st Styrkloss Undre 4st 6st Borstlist 64mm grå 8st 12 Borstlist 9x40mm 4st 6st Borstlist 16,5x40mm 4st 6st Ändtätning 2st 3st cellgummilist Skruv 4,2x13 16st 24st Skruv 4,2x25 14st 2 Skruv med bricka 14st 2 4,2x38 Bricka 10st 15st Hatt 10st 15st
6 Handtagspåsar Artikel Antal Fast handtag Skruv 4,2x9.5 2st Servett Tätningslistsats Ingår till Solux 415 & Solux 525 1per öppning. Artikel Cellgummilist 10x3mm O-list 8mm Dubbel Antal Artikel Låshandtag Låsbleck Skruv 4,2x9.5 Skruv 3,5x6,5 Klack Servett Antal 2st 2st Ingår till Solux 725 1per öppning. Artikel Cellgummilist 10x3mm Cellgummilist 10x8mm Cylinderlås tillval Solux 315, 415 & 525 Artikel Cylinderlås Cylinderring Gummigenomföring Skruvar Antal Antal 2st Cylinderlås Ingår Solux 725 Artikel Cylinderlås Cylinderring Gummigenomföring Skruvar Antal 2st
7 Dörrdelning - Solux 315, 415 & 525
8 SKJUTPARTIER DÖRRAR & FÖNSTER STEG 1 Montering av ändtätning och o-list/cellgummilist. Ändtätning Underspår Kontrollera att underlaget är plant och i våg, samt att stolpar och fasad är i lod. Montera undre spårprofilens ändtätning mot/på öppningens båda stolpar. Montera O-list (gäller inte Solux 315) / cellgummilisten (10x8mm, Solux 725) på undersidan av spårprofilen. Vid behov kapa undre spårprofilen till rätt längd. Längd = karmytterbredd 4mm. Justerkapa här! x = dräneringshål O-list Solux 315, 415 & 525 Cellgummilist Solux 725
9 STEG 2 Montering av undre spårprofil. För undre spårprofilen mot den ena ändtätningen, böj profilen något och tryck ner den andra änden. För att inte förstöra ändtätningen vid monteringen av spårprofilen, bör du lägga en distans i mitten av öppningen för att på så vis kunna böja spåret för att få det på plats. När spåret är i rätt läge tas distansen bort. Kontrollera att profilen är i våg och inte har bakfall. Justera i så fall med pallbrickor. Borra och skruva fast profilen.
10 STEG 3 Montering av övre spårprofil. Kapa övre spårprofil vid behov. Längd = karmytterbredd. Montera O-list (gäller inte Solux 315)/dubbel cellgummitätning (10x3mm, Solux 725) på undersidan av spårprofilen. Profilen monteras i lod med undre spårprofil. Mitten på kulan på det innersta spåret (underprofil) skall vara rakt under mitten av på det innersta spåret (övre). Se bild! Cellgummitätningar Solux 725
11 STEG 4 Montering av partier. Ställ partierna på plats. Styrkloss övre Styrkloss undre Montera borstlisten på styrklossarna. Snäpp på styrklossarna och skruva fast dem (skruv 4,2x13). Var försiktig vid montaget av styrklossarna om det är kallt ute. Förvärm i så fall styrklossarna till rumstemperatur före montage.
12 STEG 5 Montering av partier. Stäng dörrarna i öppningen. Gör en markering på övre spårprofil rakt ovanför dörrarnas sidoprofiler. Se bilden. Motstående dörr markeras på andra sidan av spårprofilen. Gör likadant över alla skarvar mellan två dörrar. Markera på spår Rengör med lite sprit och klistra därefter på borstlist mellan spåren vid de markeringar du gjort på spåren. Välj rätt höjd på borsten i det övre spåret, 9x28mm eller 16,5x28mm. Borsten ska täta mot dörrens överprofil. Det yttre spåret ska aldrig ha några borstlister. På det undre spåret skall du sätta borstlist 9x28mm. Det inre spåret ska aldrig ha någon borstlist Borstlist Yttre spår Borstlist Inre spår
13 STEG 6 Montering av U- och F-profil. Solux 315, 415 & och 3-spår 2st U-profiler 4-spår U-profil och F-profil Solux och 3-spår 2st F-profiler Montera cellgummilist 10x3 (gäller inte Solux 315) på baksidan av U- alt. F-profilerna. Cellgummilist Dämplist Tryck här! Montera profilen på respektive stolpe. F-profilen monteras alltid på det innersta spåret (Solux 315, 415 & 525). Använd skruv 4,2x25mm, förborra 4,5mm. Montera dämplisten i profilen först efter att profilen är fäst. U-profil
14 STEG 7 Montering av cylinderlås (endast till Solux 725). Dra isär partierna och montera låset i det förborrade hålet. Sätt lite tandkräm el liknande på låskolven. Stäng dörrarna helt och tryck till låskolven för att få en markering på motstående dörr. Skjut isär dörrarna och borra hål för låskolven (Ø 10mm). Förborra med ett mindre borr. Tryck fast gummigenomföringen. Cylinderringen trycks fast. Om ringen inte fäster använd en tång och deformera ringen något så den klämmer fast i det förborrade hålet. Låscylinder Cylinderring
15 STEG 8 Montering av handtag. Fasta handtag Handtagen ska monteras på de yttre partierna som stänger mot stolpe eller vägg. Handtaget monteras 60 mm över spröjs till dörrar och 60 mm över underprofil till fönster. Rengör noga före fastsättning med medlevererad rengöringsservett eller T-röd. Torka profilen torr. Ta bort skyddspappret och tryck handtaget på plats. Full vidhäftning först efter 3 dygn. När handtaget är på plats, borra med 3 mm borr i de förborrade hål som finns på handtaget och skruva fast. 60mm Om temperaturen är under +10 bör du värma profilen och handtaget med en hårtork för att tejpen skall fästa.
16 Forts STEG 8 Montering av handtag. Låshandtag Handtagen ska monteras på de yttre partierna som stänger mot stolpe eller vägg. Handtaget monteras 60 mm över spröjs på dörrar och 60 mm över underprofil på fönster (se bild ovan för fasta handtag). Rengör noga före fastsättning med medlevererad rengöringsservett eller T-röd. Torka profilen torr. Ta bort skyddspappret och tryck handtaget på plats. Full vidhäftning först efter 3 dygn. Stäng dörren/fönstret och ställ handtaget i låst läge, placera stoppblecket mot U-profilen. OBS! Utan att ta bort skyddspappret! För det i rätt läge, markera placeringen, rengör och montera blecket. Lossa det övre plastlocket på handtaget. Dra ur den rörliga delen och borra med 3 mm borr i de förborrade hålen på handtaget och stoppblecket och skruva fast. Korta skruven till låsblecket något så de inte repar dörren. Montera ihop handtaget igen. Rengör och montera plastbrickan på sidoprofilen. Se bild. Lossa locket U-profill Stoppbleck Plastbricka
17 FASTA PARTIER VÄGGAR & FÖNSTER & MALLSKURNA
18 INVENTERINGSLISTA Antal ingående detaljer beror på vilken typ av parti du har valt. Antal profiler per parti. Profil Fast fönster Fast vägg Mallskuret L-profil 20x30 / Bottenprofil (ramprofil 23 alt 64) / / Z-profil (endast till vädringslucka) (endast till vädringslucka) (endast till vädringslucka) Skruvpåse fast vägg Artikel Antal Skruv 4,2x55 4st Plugg 4st Skruv 4,2x32 20st Bricka 20st Hatt 20st Skruvpåse fast fönster Artikel Antal Skruv 4,2x32 16st Bricka 16st Hatt 16st
19 FASTA PARTIER VÄGGAR, FÖNSTER & MALLSKURNA PARTIER STEG 1 Montering av bottenprofilen (Ramprofil 23 alt 64) alt L-profil och tätning. Fast vägg Montera den runda tätningslisten i bottenprofilen. Förborra (4,5 mm) och skruva (4,2x55mm, 4st) fast bottenprofilen i grunden/underlaget. Täta med silikon runt skruvskallarna samt mellan bottenprofil och stolpe/vägg. *Fönsterbleck/plåt Insida Utsida Insida Utsida Bottenprofil Rund tätningslist *Tips! Montera vid behov ett fönsterbleck/plåt ovanför det fasta partiet som skydd mot regn. Ingår ej från Solux.
20 Forts. STEG 1 Fast fönster och mallskuret parti Montera tätningslisten på undersidan av L-profilen. Förborra och skruva fast L-profilen på fönsterbrädet/underlaget. Täta med silikon på skruvskallarna samt mellan L-profil och stolpe/vägg. *Fönsterbleck/plåt Insida Utsida Insida Utsida L-profil Tätningslist Täta ej! Ev. kondensvatten måste kunna rinna ut. *Tips! Montera vid behov ett fönsterbleck/plåt ovanför det fasta partiet som skydd mot regn. Ingår ej från Solux.
21 STEG 2 Montering av fast parti. Fast vägg Partiet monteras utifrån. Observera att gavelbalken samt balk i framkant på din Solux Limträstomme måste bearbetas. Se Solux monteringsanvisning för limträstommar. Lyft partiet uppåt och centrera det i sidled. Ställ partiet på bottenprofilen. Skruva fast partiet genom flänsen. Förborra (4,5mm) samt fäst med avsedd skruv (4,2x32mm) på sidorna samt i ovankant. Glöm inte brickan till skruven. Fäst täcklocket genom att trycka det över skruvskallen. Har du en fast vägg med vädringslucka kan en Z-profil (ingår alltid) monteras i ovankant för att skydda vädringsluckan mot väta. Z-profilen skruvas fast samtidigt som partiet fästs i ovankant. Om paritet monteras i ett brutet hörn är vädringsluckan redan skyddad av taket och Z-profilen är då inte nödvändig. Tätningslist Genomskärning av fast parti med vädringslucka Z-profil Vädringslucka
22 forts STEG 2 Fast fönster Partiet monteras utifrån. Observera att gavelbalken samt balk i framkant på din Solux Limträstomme måste bearbetas. Se Solux monteringsanvisning för limträstommar. Lyft partiet uppåt och centrera det i sidled. Ställ partiet på L- profilen. Skruva fast partiet genom flänsen. Förborra (4,5mm) samt fäst med avsedd skruv (4,2x32mm) på sidorna samt i ovankant. Glöm inte brickan till skruven. Fäst täcklocket genom att trycka det över skruvskallen. Har du ett fast fönster med vädringslucka kan en Z-profil (ingår alltid) monteras i ovankant för att skydda vädringsluckan mot väta. Z-profilen skruvas fast samtidigt som partiet fästs i ovankant. Om paritet monteras i ett brutet hörn är vädringsluckan redan skyddad av taket och Z-profilen är då inte nödvändig. Se bild ovan.
23 STEG 3 Montering av beslag/handtag till vädringsluckan. Handtagen monteras på vädringsluckan enligt nedan. Förborra med ett 3mm borr. Var uppmärksam så att handtaget inte går i sidostolparna i stängt läge. Vid fast parti i brutet hörn bör måttet från sidoprofilen på partiet till handtaget vara minst 185mm. 29mm 185mm 21mm X X 32mm X X
24 Garantivillkor 1.97 Solux Uterum/Vinterträdgårdar tillverkas endast av utvalda kvalitetsmaterial. Från produktion till leverans pågår en ständig kvalitetskontroll. För Solux Uterum/Vinterträdgårdar kan vi därför erbjuda 5 års garanti från köpdatum om fel under denna tid skulle uppstå, som hänför sig till konstruktions- eller materialfel, dock ej med avseende på träkomponenter. Garantin begränsar sig till kostnadsfri ersättningsleverans av felaktiga detaljer, dock ej trädetaljer. Garantin gäller endast om monterings- och skötselanvisningar är uppfyllda. Skötsel Regelbunden rengöring av aluminiumprofiler skall ske. Som rengöringsmedel skall ett ph-neutralt medel användas. Starka rengöringsmedel eller slipmedel får ej användas. Viktigt är också att aluminiumprofiler ej får komma i kontakt med fuktig eller nylagd betong. Om Ni följer monterings- och skötselanvisningarna, kommer Ni att under lång tid ha glädje av Ert Soluxrum. Garantin gäller ej om: - Uterummets underlag (grund) ej är vågrätt eller på annat sätt felaktigt. - Montering av uterummet ej är utförd i enlighet med monteringsanvisningarna. - Skötsel- och monteringsanvisningar ej är följda. - Aluminiumprofiler kommit i kontakt med höga eller låga ph-värden. - Uterummet ej är tillräckligt förankrat i golv och fasad. - Uterummet ej är tätat mot golv och fasad. - Våld eller felaktigt handhavande har använts. Missfärgning av aluminiumprofiler på grund av luft eller annan miljöpåverkan är ej att betrakta som fel och ersätts ej inom ramen för garantin
