CT999 BRUKSANVISNING

Transkript

1 CT999 BRUKSANVISNING

2 Denna träningsmaskin är endast avsedd för privat bruk i hemmet. All annan användning sker på egen risk då de ligger utanför konstruktions förutsättningarna, och kan därför ej heller omfattas av fabriksgarantin eller andra liknade åtaganden. För att se till att träningsmaskinens säkerhet är så hög som möjligt ska man regelbundet kontrollera om det finns skador eller slitna delar. Om du överlåter den här träningsmaskinen till någon annan eller om du låter någon annan använda den ska du se till att den personen är bekant med innehållet och instruktionerna i den här bruksanvisningen. Endast en person åt gången får använda träningsmaskinen. Kontrollera att alla skruvar, bultar och andra fogar är ordentligt åtdragna och fastsatta före det första användningstillfället. Ta bort alla vassa föremål runt träningsmaskinen innan du börjar träna. Använd endast träningsmaskinen om den fungerar felfritt. Eventuella trasiga, slitna eller defekta delar måste omedelbart bytas ut. Träningsmaskinen får inte användas innan den genomgått underhåll eller reparerats. Föräldrar eller andra ansvariga personer måste vara medvetna om sitt ansvar i de situationer då träningsmaskinen används i syften som den inte är konstruerad för och som kan uppstå på grund av barns naturliga lekinstinkt och experimentlusta. Om du låter barn använda den här träningsmaskinen måste du ta hänsyn till deras mentala och fysiska kapacitet och utveckling och framför allt deras temperament. Barn bör endast använda den här träningsmaskinen under vuxens övervakning och efter att ha fått instruktion om hur den ska användas. Träningsmaskinen är inte någon leksak. Träningsmaskiner är komplicerade produkter, och som alla liknade produkter kräver de service och underhåll. Läs noga igenom manualen och följ de eventuella anvisningarna noggrant. Har Ni fler frågor, kontakta butiken där Ni köpt vara för mer information. Kontrollera att det finns tillräckligt med fritt utrymme runt träningsmaskinen när du installerar den. För att undvika olyckor bör du inte låta barn närma sig träningsmaskinen utan övervakning, eftersom de kan använda den på ett sätt som den inte är avsedd för på grund av deras naturliga lekinstinkt och experimentlusta. Observera att en felaktig och överdriven träning kan vara skadligt för hälsan. Se till så att handtag och andra justeringsmekanismer inte skjuter ut i rörelseområdet under träningen. När du installerar träningsmaskinen ska du se till att den står stabilt och att eventuella ojämnheter i golvet jämnas ut. Bär alltid kläder och skor som är lämpliga för träning på träningsmaskinen. Kläderna måste vara utformade på ett sådant sätt att de inte fastnar i någon del av träningsmaskinen under träningen på grund av deras form (t.ex. längden). Bär skor som är lämpliga för träningen, som ger fötterna stöd och som har en halkskyddande sula. Tala med din läkare innan du påbörjar ett träningsprogram. Han kan ge dig lämpliga råd och tips vad avser vilken belastningsnivå som passar dig, om din träning och lämpliga kostvanor.

3 Viktigt! Montera träningsmaskinen enligt monteringsinstruktionerna och använd endast de delar som medföljer träningsmaskinen och som är konstruerade för den. Innan du påbörjar monteringen ska du se till att leveransen är komplett genom att jämföra med listan över delar och bruksanvisningen. Installera träningsmaskinen på en torrt och jämnt underlag och skydda den alltid från fukt. Om du vill skydda underlaget mot tryckpunkter, förorening, etc. rekommenderas du att placera en lämplig, halkskyddande matta under träningsmaskinen. Som en allmän regel ska man utgå från att träningsmaskiner och träningsutrustning inte är leksaker. De får därför endast användas av personer som fått lämplig information och lämpliga anvisningar. Sluta genast träna om du känner dig yr, illamående, har bröstsmärtor eller upplever några andra fysiska symptom. Om du är osäker kontaktar du omedelbart din läkare. Barn och funktionshindrade personer ska endast träna under övervakning och i närvaro av en annan person som kan ge stöd och praktiska instruktioner. Kontrollera att dina egna och andras kroppsdelar aldrig befinner sig i närheten av rörliga delar under användning. Vid justering av justerbara delar ska du kontrollera att de är korrekt justerade och observera den markerade, maximala justeringspositionen, t.ex. för sadelstödet. Träna inte direkt efter måltider! 3

4 Ram Bakre stöd Främre stöd Handtag Vänster Höger Pedalarmar Övre styre Vänster Höger Höger Vänster Styrstång Dator

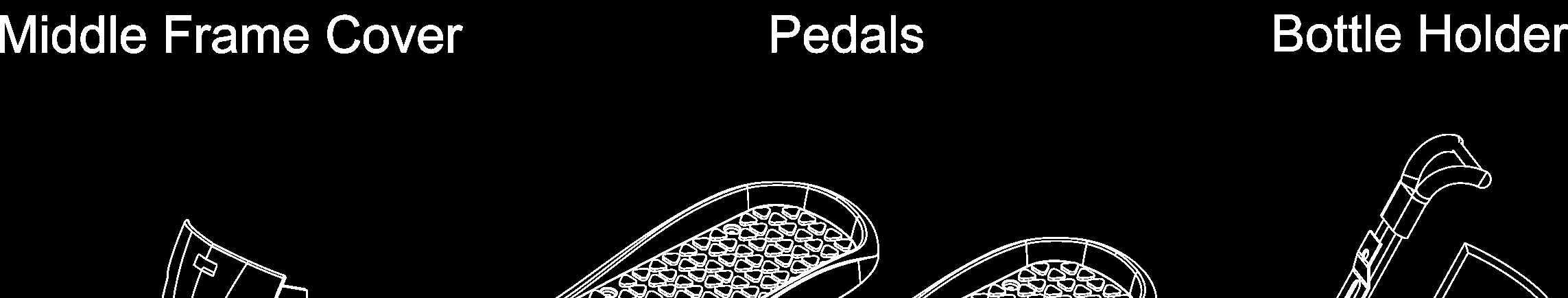

5 Introduktion av produkttillbehör Denna träningsmaskin kan detektera pulsvärden på flera olika sätt. När du tränar fäster du bältet runt bröstkorgen och kan sedan se ditt pulsvärde i PULSE-fönstret. Skyddshölje för ramens mitt Pedaler Flaskhållare Skyddshölje Skyddshölje pedalarmar Skyddshölje dator Hölje handtag Hölje pedal Flaska 2

6 STEG DEL Beskrivning Antal STEG DEL Beskrivning Antal 1 1 Mutter M Skruv M8X Fjäderbricka M Nylonmutter M Insexskruv M10X Skruv ψ4x Skruv M5X Skruv M4X Bricka ψ8xψ25x2.0t 2 22 Skruv M5X Insexskruv M8X Platt bricka ψ6xψ13x1.0t 8 7 Vågbricka ψ17xψ24x0.3t 2 24 Skruv M4X8 4 8 Insexskruv M8X Mutter M6 4 9 Insexskruv M8X Platt bricka ψ6xψ13x1.0t Kupad bricka nr Skruv M4X Nylonmutter M Insexnyckel 150X75(8mm) 1 12 Bricka ψ8xψ25x2.0t 2 29 Insexnyckel 100X40(10mm) 1 13 Insexskruv M8X Insexnyckel 70X25(6mm) Insexskruv M12X Insexnyckel 60X25(5mm) 1 15 Nylonmutter M Hylsnyckel + Skruvmejsel 10mm+13mm 1 16 Plastdetalj för handtag 2 33 Skruvnyckel 19mm+13mm 1 17 Vågbricka ψ20.7xψ29.1x0.3t 2 3

7 4

8 STEG 1. Montera huvudramen och det främre stödet 1.1 Fäst det främre stödet på huvudramen med skruven och sätt sedan på kupolmuttern och dra åt. 5

9 STEG 2. Montera huvudramen och stöddelarna Fäst det bakre stödet på huvudramen med den metod som visas i den infogade bilden. 6

10 STEG 3. Montera skyddshöljet för ramens mitt på det bakre stödet. 1.1 Montera skyddshöljet för ramens mitt på det bakre stödet med skruvar. Varning! 1. Kontrollera vid monteringen att delarna passar ihop och om det finns fritt utrymme mellan skyddshöljet för ramens mitt och stålplattan. 7

11 STEG 4. Montera pedalarmarna på huvudramen. 1.1 För på vågbrickan på vevaxlarna, sätt in vänster pedalarms fäströr på vevaxlarna på huvudramens vänstra sida och dra därefter åt med brickor och skruvar. 1.2 För på vågbrickan på vevaxlarna, sätt in höger pedalarms fäströr på vevaxlarna på huvudramens högra sida och dra därefter åt med brickor och skruvar. Varning! 1. Vid montering bör en person hålla i pedalarmens fäströr, medan den andra personen slutför monteringen och därefter drar åt skruvarna. 2. Undvik fara genom att regelbundet kontrollera att pedalarmens fäströr och vevaxlarna är ordentligt fästade. 8

12 STEG 5. Montera det övre skyddshöljet på huvudramen. 1.1 För in den övre kontrollkabeln i det övre skyddshöljet och för därefter in skyddshöljets fäströr i huvudramens fäströr och dra åt skruvarna. 1.2 När skruvarna är åtdragna sätts skyddshöljet på plats. Varning! 1. Montera alltid tillsammans med minst en medhjälpare. En person håller det övre skyddshöljet, medan den andra personen slutför monteringen och därefter drar åt skruvarna. 2. När skruvarna är åtdragna ansluts kontrollkablarna. Kontrollera att riktningen stämmer. Försök inte tvinga dem på plats om riktningen är felaktig. 3. När kablarna är anslutna förs skyddshöljet på plats. 9

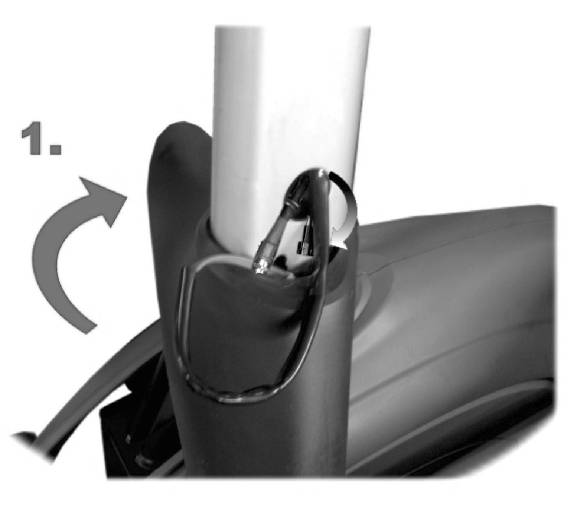

13 Anslut PCB-kabeln. VARNING! Vrid på det främre skyddshöljet och för in kablarna på det sätt som visas ovan. För tillbaka det främre skyddshöljet till rätt läge. Fäst stålröret med en skruv på vardera sidan av stålröret. 10

14 STEG 6. Montera handtagen, styrstången och pedalerna 1.1 För på plastdelarna och vågbrickan och för in handtagens horisontella fäströr i styrstångens övre fäströr. 1.2 Efter att skruvat fast den övre vänstra sidan monteras den nedre vänstra sidan. Fäst stålplattan på den nedre vänstra delen av handtagen mot kullagret på pedalarmarnas vevstake och dra därefter åt skruven. 1.3 För på plastdelarna och vågbrickan och för in den högra delen av handtagens horisontella fäströr i styrstångens övre fäströr. 1.4 Efter att skruvat fast den övre högra sidan monteras den nedre högra sidan. Fäst stålplattan på den nedre högra delen av handtagen mot kullagret på pedalarmarnas vevstake och dra därefter åt skruven. Varning! 1. Leta efter märkningen på handtagen som identifierar höger och vänster, för att undvika att montera fel. 2. När handtagen och pedalarmarna monteras måste du eventuellt sitta på huk. När du sedan reser dig upp bör du vara försiktig så att du inte slår huvudet i rören och skadas. 11

15 STEG 7. Montera handtagen och styrets övre del. 1.1 För in det vänstra styrets övre del i handtagens vänstra del och dra därefter åt skruvarna. 1.2 För på samma sätt in det högra styrets övre del i handtagens högra del och dra därefter åt skruvarna. Varning! 1. Leta efter märkningen på handtagen som identifierar höger och vänster, för att undvika att montera fel. 12

16 STEG 8. Montera plastdelarna på handtagen. 1.2 Placera det främre vänstra skyddshöljet för handtaget och det bakre vänstra skyddshöljet för handtaget på handtagens horisontella del och dra därefter åt skruvarna. 2.2 Placera på samma sätt det främre högra skyddshöljet för handtaget och det bakre högra skyddshöljet för handtaget på handtagens horisontella del och dra därefter åt skruvarna. Varning! 1. Kontrollera vid monteringen att delarna passar ihop och om det finns fritt utrymme mellan plastdelarna. 13

17 STEG 9. Montera handtagen och plastdelarna på pedalarmarna. 1.1 Placera först det vänstra skyddshöljet för pedalarmarna framför pedalarmen, och kontrollera att hålen i plastdelen och hålen i röret stämmer överens. Dra därefter åt skruvarna. 1.2 Placera vevstakens vänstra och högra skyddshölje i den nedre delen av handtagen och dra därefter åt skruvarna. 1.3 Placera på samma sätt först det högra skyddshöljet för pedalarmarna framför pedalarmen, och kontrollera att hålen i plastdelen och hålen i röret stämmer överens. Dra därefter åt skruvarna. 1.4 Placera vevstakens vänstra och högra skyddshölje i den nedre delen av handtagen och dra därefter åt skruvarna. Varning! 1. Kontrollera vid monteringen att delarna passar ihop och om det finns fritt utrymme mellan plastdelarna. 14

18 STEG 10. Montera vevstaken och pedalen 1.1 Se till att hålen på vänster pedal och på vänster vevstake stämmer överens. För därefter på pedalen och dra åt skruvarna. 1.2 Se till att hålen på höger pedal och på höger vevstake stämmer överens. För därefter på pedalen och dra åt skruvarna. Varning! 1. Se till att dra åt skruvarna ordentligt så att pedalerna inte lossnar och leder till olyckor. 2. Kontrollera att pedalerna sitter i rätt riktning innan skruvarna dras åt. 15

19 STEG 11. Montera datorn. 1.1 Fäst datorn i rätt läge och dra åt skruvarna. Se till att dra åt skruvarna ordentligt så att datorn inte lossnar och riskerar att skadas. 1.2 När datorn har monterats ska skyddshöljet fästas i rätt riktning. Om den sitter i fel riktning får den inte tvingas på plats. Varning! 1. Kontrollera att hålen stämmer överens och kontrollera datorns riktning. 2. Datorns kablar ska stämma överens med hålens placering. På så sätt kan man undvika kortslutning som beror på att kablarna böjts. 16

20 STEG 12. Montera flaskhållaren. 1.1 Placera flaskhållaren på styrstången i rätt position och fäst den därefter med skruvar. 17

21 CT999 Anvisningar för dator 1. Anvisningar för dator Den här datorn har ett antal olika displayfönster, nämligen RPM, SPEED, TIME, DISTANCE, CALORIES, WATT, PULSE(HJÄRTFREKVENS) som visar olika värden.. 2. Datorns tre olika lägen: A. Klart läge: när strömmen anslutits hörs en lång pipsignal och skärmen visar alla siffror i tre sekunder och startas sedan. (bild 1) B. Viloläge: Om det inte kommer någon RPM-signal under 4 minuter övergår datorn automatiskt till viloläge. C. Uppvakningsläge: När träningen upphört sparas alla värden i pausläget. Genom att trycka på valfri knapp eller börja trampa på pedalerna och avge en RPM-signal kan man trycka på START/STOP för att fortsätta beräkningen av värden. 3. I följande situation(time), (DISTANCE), (CALORIES ), (PULSE)kan värdet nollställas. när strömmen anslutits visar skärmen visar alla siffror i tre sekunder och startas sedan. (bild 1) Bild 1. en lång pipsignal hörs och datorn startas. (bild 2) 18

22 Bild 2 P, MANUAL, PROGRAM, USER, TARGET H.R. börjar blinka. Tryck på knappen + - för att välja något av dessa program (t.ex. manuella program som bild 3). Övriga program visas då inte. MANUAL och P börjar blinka. Tryck på knappen START/STOP för att starta, och tryck på knappen UP eller knappen DOWN för att välja önskad träningsnivå (P1~P16). Olika träningsnivåer motsvarar olika motstånd i watt. Tryck på knappen START/STOP för att stoppa och tryck på knappen ENTER för att bekräfta och gör följande inställning: Bild 3 (1) När fönstret DISTANCE börjar blinka trycker du på knappen UP eller knappen DOWN för att ställa in önskad sträcka. Varje justeringssteg är 0.1. Tryck på ENTER för att bekräfta (2) När fönstret CALORIES börjar blinka trycker du på knappen UP eller knappen DOWN för att ställa in önskat antal kalorier. Varje justeringssteg är 10. Tryck på ENTER för att bekräfta (3) När fönstret WATT börjar blinka trycker du på knappen UP eller knappen DOWN för att ställa in önskat wattvärde. Varje justeringssteg är 5. Tryck på ENTER för att 19

23 bekräfta (4) När fönstret PULSE börjar blinka trycker du på knappen UP eller knappen DOWN för att ställa in önskad puls. Varje justeringssteg är 1. Tryck på ENTER för att bekräfta (5) När fönstret TIME börjar blinka trycker du på knappen UP eller knappen DOWN för att ställa in önskad tid. Varje justeringssteg är 1. Tryck på ENTER för att bekräfta (6) Tryck på knappen START/STOP för att starta. Undre träningen trycker du på knappen UP eller knappen DOWN för att justera motståndet (nivå 1-16). (7) Tryck på knappen START/STOP för att stoppa. I viloläget kan DISTANCE, CALORIES, WATT, PULSE, TIME justeras. Tryck på knappen RESET för att gå tillbaka till viloläget. 4. Tryck på knapparna + - och tryck på knappen ENTER, för att gå till PROGRAM-läget. Det finns 12 olika bilder av programnivåerna. (Se den bifogade bilden) Tryck på knappen UP eller knappen DOWN för att välja önskat motstånd. Tryck på knappen ENTER för att bekräfta och tryck på knappen ENTER på nytt för att fortsätta till nästa steg där TIME, DISTANCE, CALORIES, PULSE justeras. Tryck på knappen START/STOP för att starta träningen och tryck på nytt för att stoppa. 5. Tryck på knappen + - för att välja och tryck på knappen ENTER för att starta USER program (bild 4-1). Användaren kan göra följande inställning: (1) Tryck på knappen ENTER och ange träningsnivå (1-16) för olika tidsintervall.(bild 4-2). I det här läget kan användaren inte justera TIME, DISTANCE, CALORIES, PULSE. När inställningen är klar, 20

24 trycker du på knappen START/STOP för att starta. (2)Tryck i träningsläget på knappen START/STOP på nytt för att stoppa. I det här läget kan användaren ställa in TIME, DISTANCE, CALORIES, PULSE. När inställningen är klar trycker du på knappen START/STOP för att starta på nytt med ett inställt värde. Om du trycker på knappen UP eller knappen DOWN efter start kan den nuvarande programnivån ställas in. Bild 4-1 Bild Tryck på knappen + - för att välja och tryck på knappen ENTER för att ställa in programmet TARGET H.R.. Efter att ha tryckt på knappen ENTER för AGE (som bild 5), tryck på knappen UP och knappen DOWN för att ställa in ålder och tryck på knappen ENTER för att bekräfta. Tryck sedan på knappen UP och knappen DOWN för att välja 55%, 75%, 90% av den högsta pulsen eller THR-läget( som bild 6-1, 6-2, 6-3, bild 6-4). (1)I THR(Target Heart rate)-läget börjar fönstret PULSE att blinka. Tryck på knappen UP eller knappen DOWN för att ställa in målpuls, Intervallet är BPM. (2) Tryck på knappen START/STOP för att stoppa och tryck därefter på knappen ENTER för att ställa in TIME, DISTANCE, CALORIES. 21

25 Bild 三 Bild6-1 Bild6-2 Bild6-3 22

26 Bild Profilbild Bild-P1 Bild-P2 Bild-P3 23

27 Bild-P4 Bild-P5 Bild-P6 Bild-P7 24

28 Bild-P8 Bild-P9 Bild-P10 Bild-P11 25

29 Bild-P12 8. Funktionstabell: Nr. Funktion Intervall Inställning Minne Återställning Beskrivning 1 TIME 00:00-99:59 00:00-99:00 JA JA (cykel) 1.Inställning som 0: 00, datorn räknar upp TIME 2.Inställning mellan 01:00-99:00, datorn räknar ner från den inställda tiden till 00:00 och en signal hörs när tiden är slut. 2 DISTANCE JA JA (cykel) 1.Inställning som 0: 00, datorn räknar upp Distance 2. Inställning mellan :90, datorn räknar ner från den inställda tiden till 0.00 och en signal hörs när sträckan nåtts. 3 PULSE BPM BPM JA JA När den detekterade pulsen är högre än den målpuls som ställts in hörs signalen. 26

30 4 CALORIES 0-999CAL JA JA 1.Inställning som 0, 循環 datorn räknar upp Calories 2. Inställning mellan , datorn räknar ner från det kaloriantal som ställts in till 00:00 och en signal hörs när kaloriantalet nåtts. 5 WATT 10W-350W 10W-350W JA JA 6 RPM NEJ NEJ JA I träningsläget visas WATT/CALORIES RPM/SPEED i 6 sekunder och växlar sedan till nästa värde i cykeln. *Obs! I träningsläget visas WATT/CALORIES RPM/SPEED i 6 sekunder och växlar sedan till nästa värde i cykeln. 9. Instruktion knappfunktion: 1 Knappen ENTER Bekräftar det värde som ställts in och fortsätter till inställningen av nästa värde 2 Knappen RESET 1. När användaren slutar använda pedalerna kan han/hon växla från det nuvarande programmet till ett annat program MANUAL, PROGRAM, USER, TARGET H.R. (måste befinna sig i viloläge), Håll ner den här knappen i 4 sekunder för att nollställa och starta om datorn. 2. När användaren ställer in programvärden som tid, sträcka, kalorier och puls kan man genom att hålla ner den här knappen använda det inställda värdet eller nollställa det. 3 Knappen START/STOP : 3 olika användningslägen, 1. Knappen QUICK START: När strömmen slagits på kan man genom att trycka på den 27

31 här knappen direkt starta det manuella läget utan att göra några inställningar. 2. Knappen Start: När programmen MANUAL, PROGRAM, USER, TARGET H.R. ställs in kan man med hjälp av den här knappen starta programmet eller så kan användaren trycka på den här knappen för att starta efter att ha ställt in alla värden. 3. Knappen Pause: När användaren behöver avbryta träningen kan man trycka på den här knappen och spara aktuella värden som de är. 4, Knappen RECOVERY: 1. Efter att ha tränat ett tag eller när programmen avslutats ska användaren först hålla handpulssensorn tills pulsvärdet visas i pulsfönstret och därefter trycka på knappen RECOVERY. Observera att användaren MÅSTE hålla handpulssensorn i 60 sekunder. 2. Samtidigt börjar tidsfönstret att räkna ner i 60 sekunder. När nedräkningen är klar visar fönstret testresultaten från F1~F96. Tryck på RECOVERY på nytt för att starta datorn. F1 är det bästa resultatet och F6 är det sämsta. 10. Övrigt När användaren håller handpulssensorn visar datorfönstret pulsvärdet och symbolen fortsätter att blinka. Intervall BPM Om datorn visar P har ingen puls upptäckts. 28

32

33 CT999 Part List Item Descripton Qty Item Description Qty 1 Frame 1 61 Upper Control Tube 1 2 Front Base Tube Assembly 1 62 Truss End Cap P-1712(Ø1-1/4") 4 3 Movable Wheel Ø75(FM002) Wuyou 2 63 Handrail Tube Assembly(Right) 1 4 Crank Assembly 1 64 Handrail Tube Assembly(Left) 1 5 Idler Assembly 1 65 Upper Handrail Tube(Left) 1 6 Belt Wheel(Big) Ø310(J8 belt) 1 66 Upper Handrail Tube(Right) 1 7 Plastic Washer Ø8XØ19X5.5t 2 67 HDR Foam Grip Ø31X3.0tX CKS Hex Screw M8XP1.25X20 (BK) 4 68 Motion Post(Right) 1 9 Nylon Nut M8XP1.25 (BK) Motion Post(Left) 1 10 Belt 49" J Fisheye(Universal Bearing) POS12-R(Ø12 Right Thread) 2 11 Allen Bolt (SK-437)3/8"X16 牙 X31 (Thread Length=10) (BK) 1 71 Nylon Nut M12(Right Thread) 2 12 Nylon Nut 3/8"X16 牙 (BK) 1 72 Motion Axle NT Idler Flex Spring NS-122 (Zinc Plating) 1 73 CKS Hex Screw M8XP1.25X15 Blue Nylonpatch 4 14 Bearing 6204ZZ 4 74 Plastic Washer P-1651 (BK) 2 15 C Clip Ø20 (BK) 2 75 End Cap P Adjustment Foot Pad GA51AM Flat Washer Ø8.5XØ19X2.0t (BK) 4 17 Nut M8XP1.25 (BK) 1 77 Frame Middle Cover P Sensor Fixing Plate P Pedal Iron Tube Cover(Left) P-1517L 1 19 Washer Drilling Philips Screw M4XP0.7X16(Fine Pitch Thread) ( 1 79 Pedal Iron Tube Cover(Right) P-1517R 1 20 Frame Lateral Cover(Left) P-1506L 1 80 Front Handrail Tube Cover(Left) P Frame Lateral Cover(Right) P-1506R 1 81 Rear Handrail Tube Cover(Left) P-1527A 1 22 Lock Plastic Fixing Iron Plate-Middle NO Front Handrail Tube Cover(Right) P-1527B 1 23 Lock Plastic Fixing Iron Plate-Short NO-3141A 1 83 Rear Handrail Tube Cover(Right) P-1527C 1 24 Truss Philips Screw M5XP0.8X10 (BK) Foam Sticker 70X40X5.0t 4 25 Truss Philips Wooden Screw Ø4X16 (BK) Link Bar Cover(Left) P-1518L 2 26 Turnplate Cross 2 86 Link Bar Cover(Right) P-1518R 2 27 Plastic Turnplate P Pedal P Truss Philips Wooden Screw Ø5X15 (BK) Control Tube Plastic P Washer Nut M14XP1.5X10t 2 89 Computer Console 1 30 Turnplate Cover P Spring Washer M10 用 (BK) 3 31 Stabilizer Assembly(Left) 1 91 CKS Hex Screw M10X20 (BK) 3 32 Stabilizer Assembly(Right) 1 92 Acorn Cap Nut M8XP1.25 (BK) 2 33 Pedal Iron Tube Plastic(Outer) P Truss Philips Screw(Blue Nylonpatch stainless steel) M5XP0.8X10 (BK) 8 34 Pedal Iron Tube Plastic(Inner) P-1514A 2 94 Flat Washer Ø6XØ13X1.0t (BK) Stabilizer Folding Plastic(Upper) P-1510A 2 95 CKS Hex Screw M12XP1.75X40 (BK) 2 36 Stabilizer Folding Plastic(Lower) P-1510B 2 96 Nylon Nut M12XP1.75 (BK) 2 37 Pedal Plastic(Lower) P-1509B 2 97 CKS Hex Screw M8XP1.25X60 (BK) 2 38 Pedal Plastic(Upper) P-1509A 2 98 CKS Hex Screw M8XP1.25X15 (BK) 1 39 Adjustment Foot Pad 3/8"X29mm 2 99 Arc Washer NO-2014 (BK) 5 40 Folding Iron Core Assembly Handrail Fixing Plastic P Axle Protection Tube P Carriage Screw M8XP1.25X45 (BK) Round Head Philips Screw M4XP0.7X8 (BK) 4 43 CKS Hex Screw M8XP1.25X70 (BK) Acorn Cap Nut M6XP1.0 (BK) 4 44 Nylon Nut M20XP Bottle Shelf NT Folding End Cap(Outer) P Bottle L Adjustment Foot Pad P TV Decoration Cover P Pedal Tube Tube Assembly Grinding Wheel Inner Magnetic Ø Wheel P-1728A(Ø74X44) Nut 3/8"-26 牙 X4t (BK) 2 49 Bearing 6003ZZ Adjustment Screw M6XP1.0X Wheel Fixing Bushing NT Post(Short) Ø18XØ23.7X Truss Hex Screw M8XP1.25X15 Ble Nylonpatch(BK Pedal Fixing Plate Assembly(Front) CKS Hex Screw M8XP1.25X85 (BK) 30mm<Blue Nylonpatch> Washer Ø8XØ25X2.0t (BK) Transformer IN:110V OUT:9V 1A DC 1 57 Pedal Iron Tube Plastic Iron Core NT Wheel Cover(Left) P-1516L Wheel Cover(Right) P-1516R Truss Philips Screw M4XP0.7X15 (BK)
