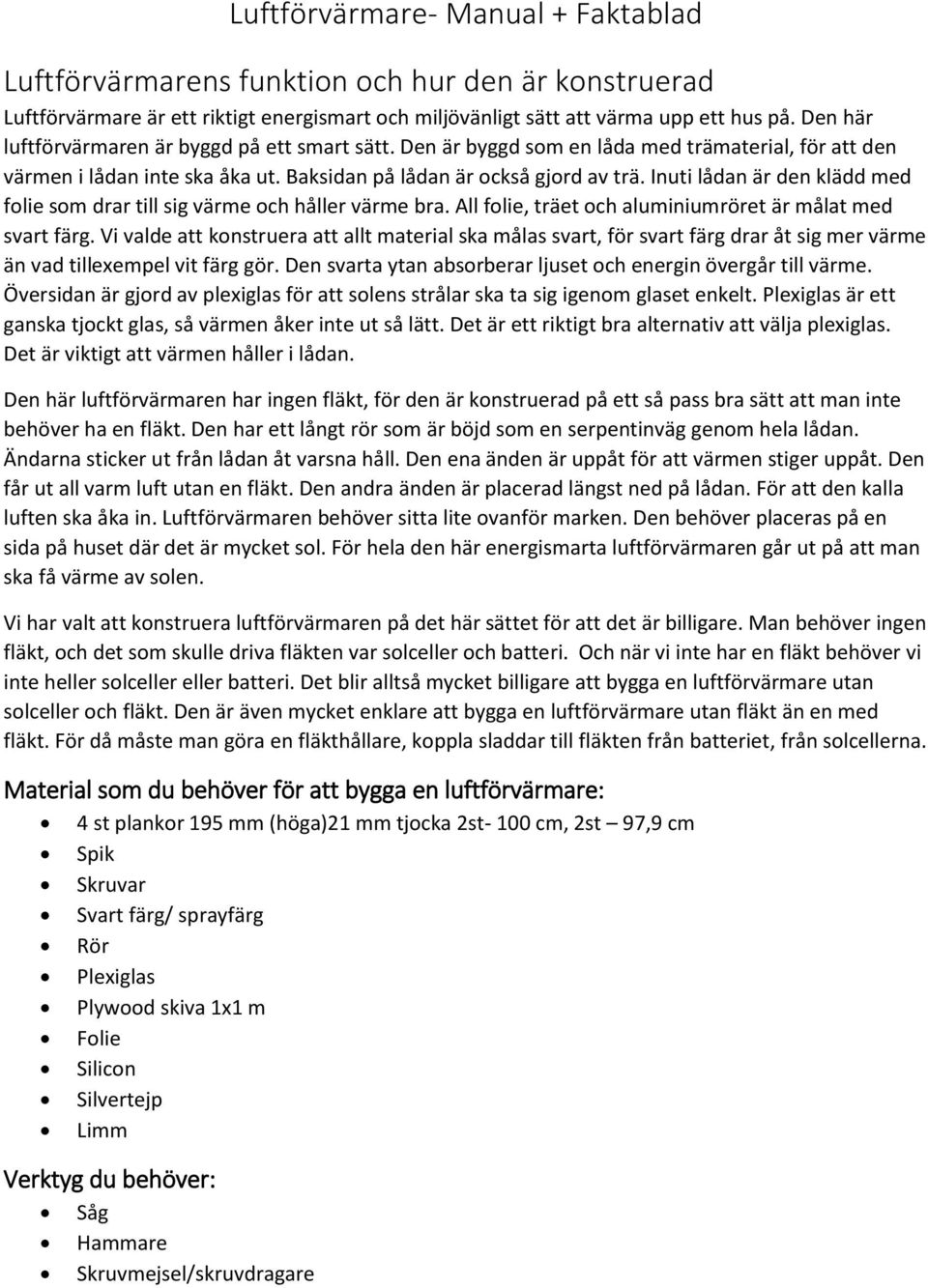

1 Luftförvärmare- Manual + Faktablad Luftförvärmarens funktion och hur den är konstruerad Luftförvärmare är ett riktigt energismart och miljövänligt sätt att värma upp ett hus på. Den här luftförvärmaren är byggd på ett smart sätt. Den är byggd som en låda med trämaterial, för att den värmen i lådan inte ska åka ut. Baksidan på lådan är också gjord av trä. Inuti lådan är den klädd med folie som drar till sig värme och håller värme bra. All folie, träet och aluminiumröret är målat med svart färg. Vi valde att konstruera att allt material ska målas svart, för svart färg drar åt sig mer värme än vad tillexempel vit färg gör. Den svarta ytan absorberar ljuset och energin övergår till värme. Översidan är gjord av plexiglas för att solens strålar ska ta sig igenom glaset enkelt. Plexiglas är ett ganska tjockt glas, så värmen åker inte ut så lätt. Det är ett riktigt bra alternativ att välja plexiglas. Det är viktigt att värmen håller i lådan. Den här luftförvärmaren har ingen fläkt, för den är konstruerad på ett så pass bra sätt att man inte behöver ha en fläkt. Den har ett långt rör som är böjd som en serpentinväg genom hela lådan. Ändarna sticker ut från lådan åt varsna håll. Den ena änden är uppåt för att värmen stiger uppåt. Den får ut all varm luft utan en fläkt. Den andra änden är placerad längst ned på lådan. För att den kalla luften ska åka in. Luftförvärmaren behöver sitta lite ovanför marken. Den behöver placeras på en sida på huset där det är mycket sol. För hela den här energismarta luftförvärmaren går ut på att man ska få värme av solen. Vi har valt att konstruera luftförvärmaren på det här sättet för att det är billigare. Man behöver ingen fläkt, och det som skulle driva fläkten var solceller och batteri. Och när vi inte har en fläkt behöver vi inte heller solceller eller batteri. Det blir alltså mycket billigare att bygga en luftförvärmare utan solceller och fläkt. Den är även mycket enklare att bygga en luftförvärmare utan fläkt än en med fläkt. För då måste man göra en fläkthållare, koppla sladdar till fläkten från batteriet, från solcellerna. Material som du behöver för att bygga en luftförvärmare: 4 st plankor 195 mm (höga)21 mm tjocka 2st- 100 cm, 2st 97,9 cm Spik Skruvar Svart färg/ sprayfärg Rör Plexiglas Plywood skiva 1x1 m Folie Silicon Silvertejp Limm Verktyg du behöver: Såg Hammare Skruvmejsel/skruvdragare

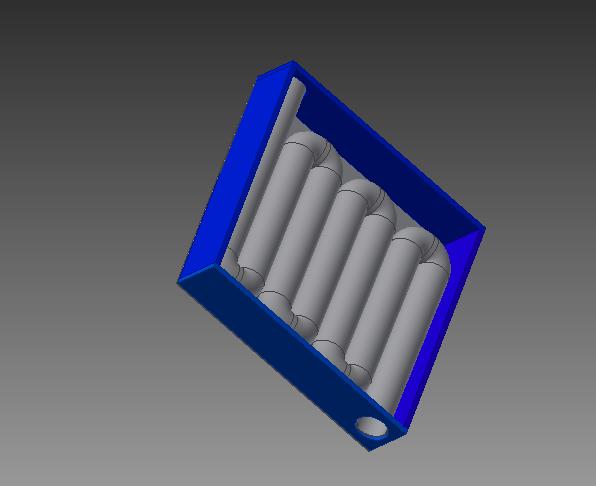

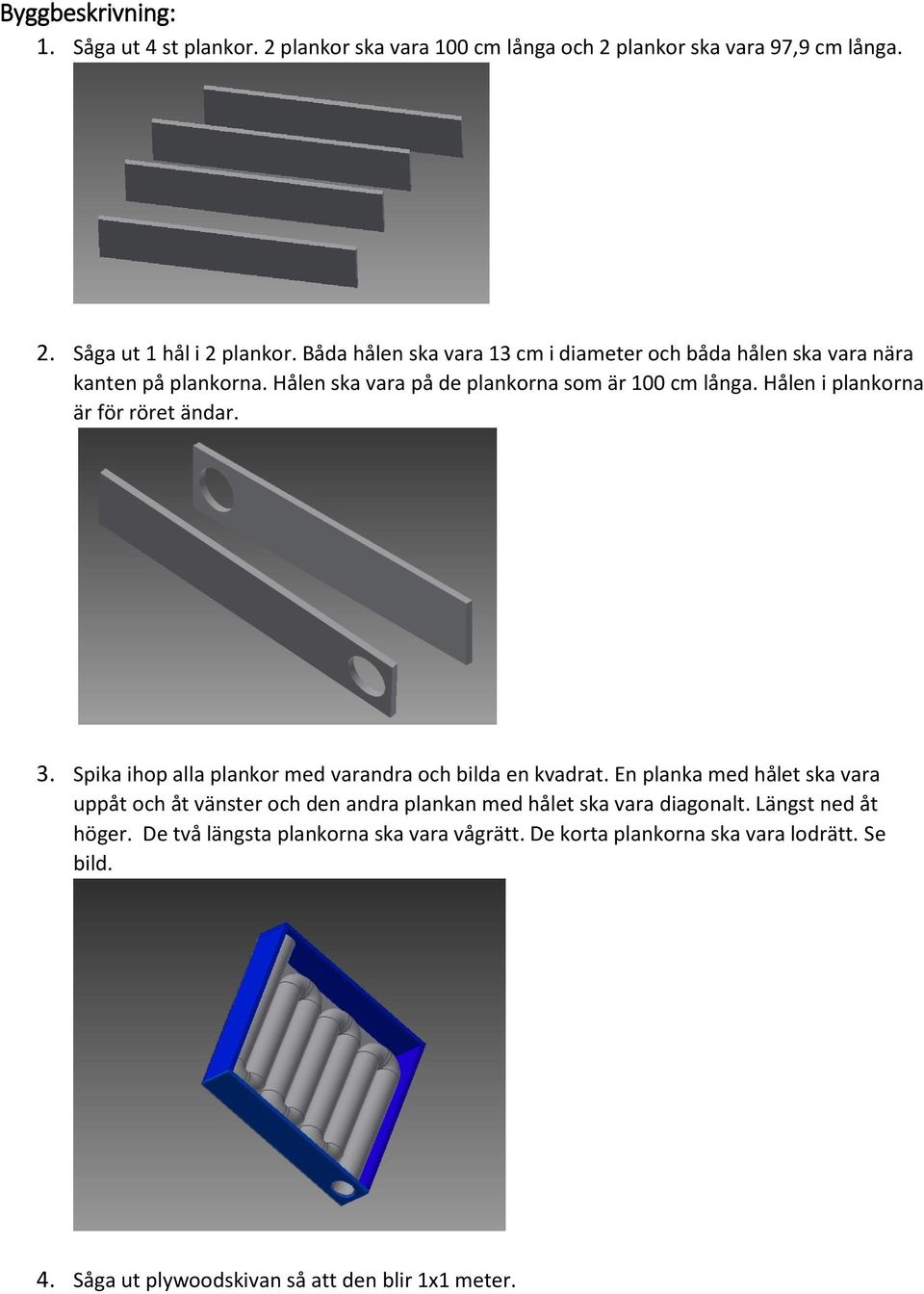

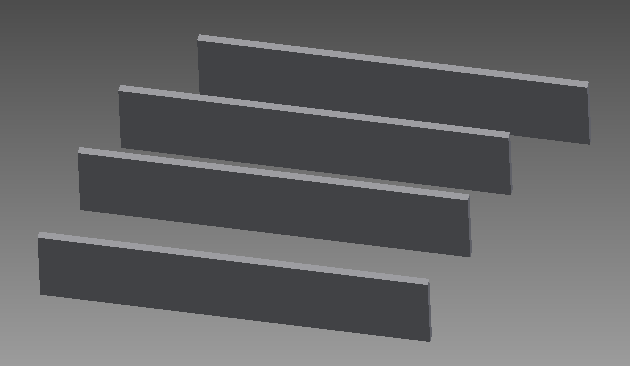

2 Byggbeskrivning: 1. Såga ut 4 st plankor. 2 plankor ska vara 100 cm långa och 2 plankor ska vara 97,9 cm långa. 2. Såga ut 1 hål i 2 plankor. Båda hålen ska vara 13 cm i diameter och båda hålen ska vara nära kanten på plankorna. Hålen ska vara på de plankorna som är 100 cm långa. Hålen i plankorna är för röret ändar. 3. Spika ihop alla plankor med varandra och bilda en kvadrat. En planka med hålet ska vara uppåt och åt vänster och den andra plankan med hålet ska vara diagonalt. Längst ned åt höger. De två längsta plankorna ska vara vågrätt. De korta plankorna ska vara lodrätt. Se bild. 4. Såga ut plywoodskivan så att den blir 1x1 meter.

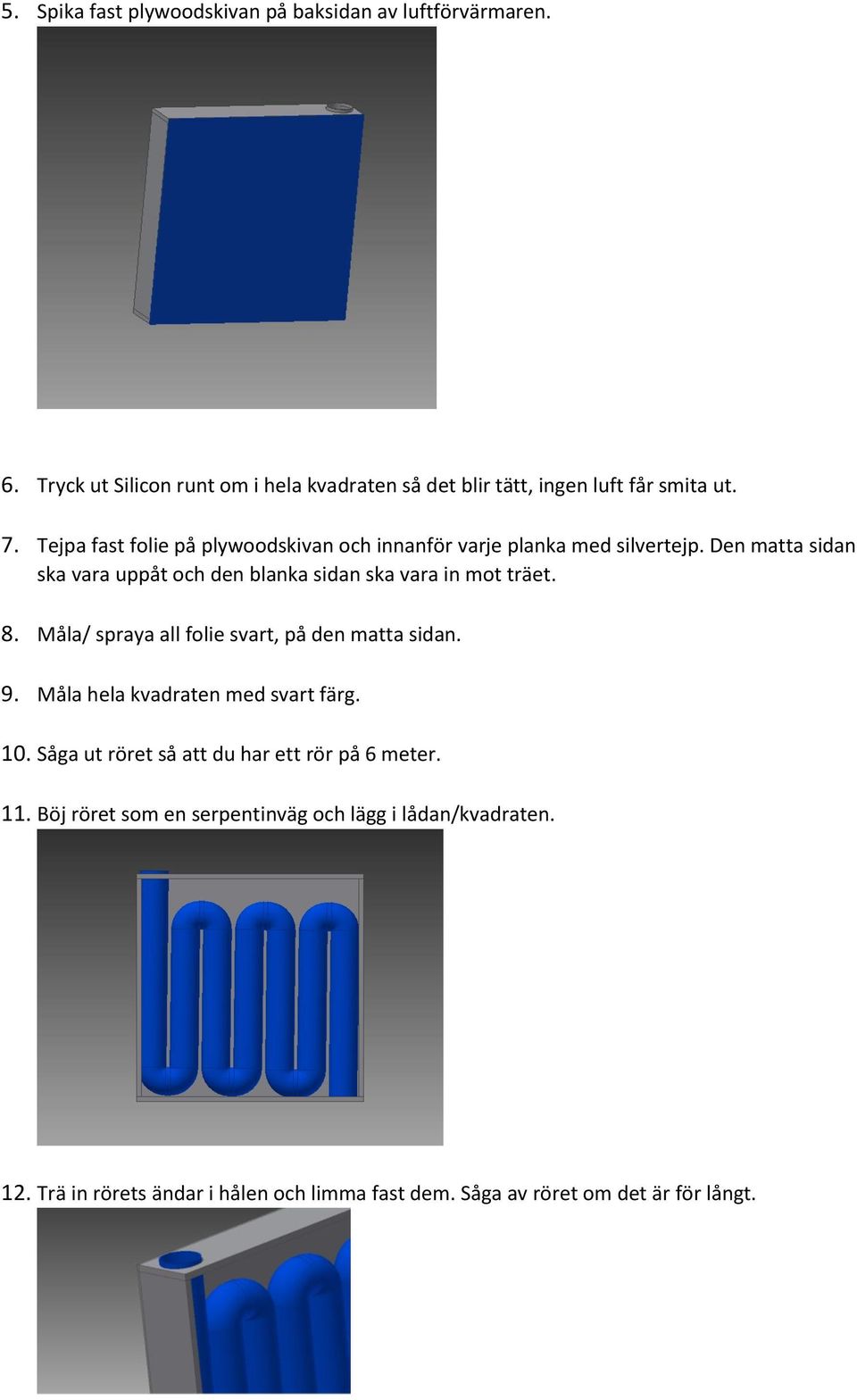

3 5. Spika fast plywoodskivan på baksidan av luftförvärmaren. 6. Tryck ut Silicon runt om i hela kvadraten så det blir tätt, ingen luft får smita ut. 7. Tejpa fast folie på plywoodskivan och innanför varje planka med silvertejp. Den matta sidan ska vara uppåt och den blanka sidan ska vara in mot träet. 8. Måla/ spraya all folie svart, på den matta sidan. 9. Måla hela kvadraten med svart färg. 10. Såga ut röret så att du har ett rör på 6 meter. 11. Böj röret som en serpentinväg och lägg i lådan/kvadraten. 12. Trä in rörets ändar i hålen och limma fast dem. Såga av röret om det är för långt.

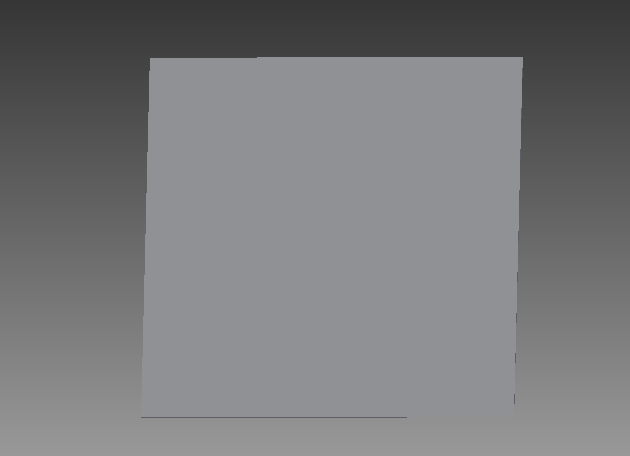

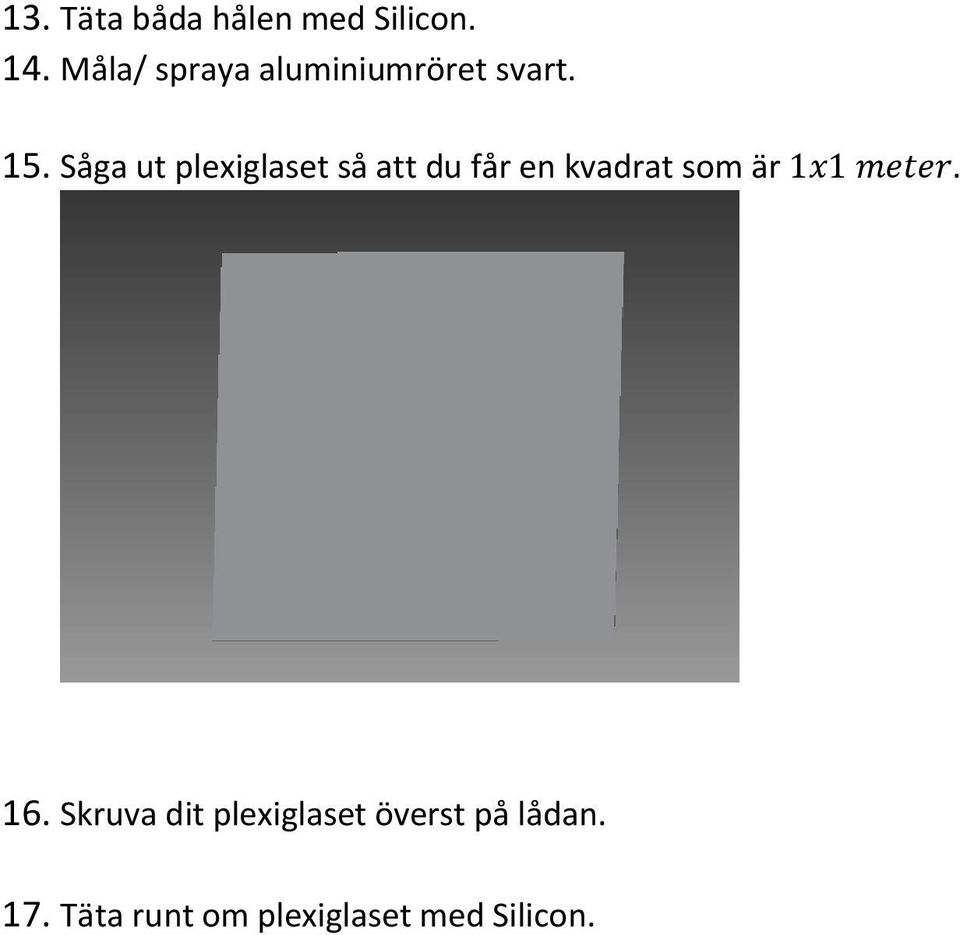

4 13. Täta båda hålen med Silicon. 14. Måla/ spraya aluminiumröret svart. 15. Såga ut plexiglaset så att du får en kvadrat som är 1x1 meter. 16. Skruva dit plexiglaset överst på lådan. 17. Täta runt om plexiglaset med Silicon.

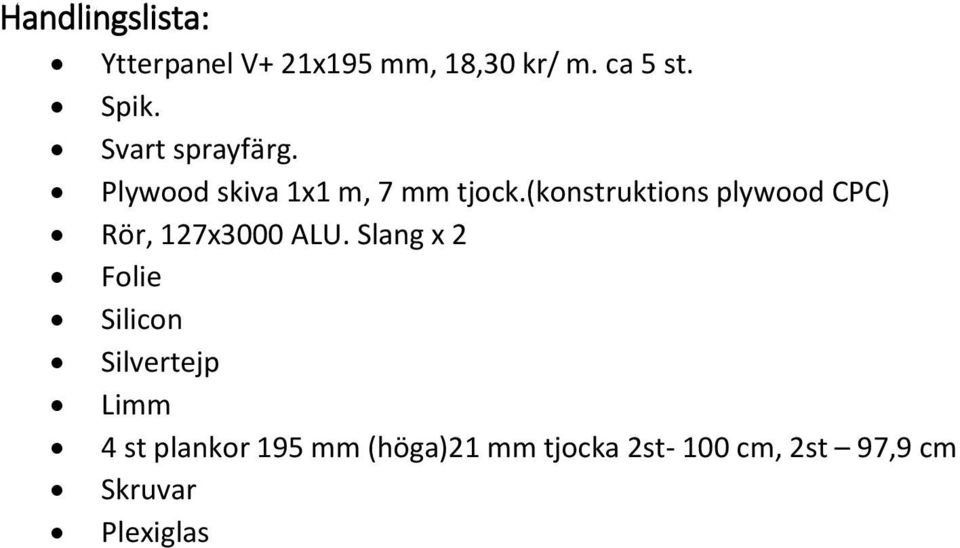

5 Handlingslista: Ytterpanel V+ 21x195 mm, 18,30 kr/ m. ca 5 st. Spik. Svart sprayfärg. Plywood skiva 1x1 m, 7 mm tjock.(konstruktions plywood CPC) Rör, 127x3000 ALU. Slang x 2 Folie Silicon Silvertejp Limm 4 st plankor 195 mm (höga)21 mm tjocka 2st- 100 cm, 2st 97,9 cm Skruvar Plexiglas
