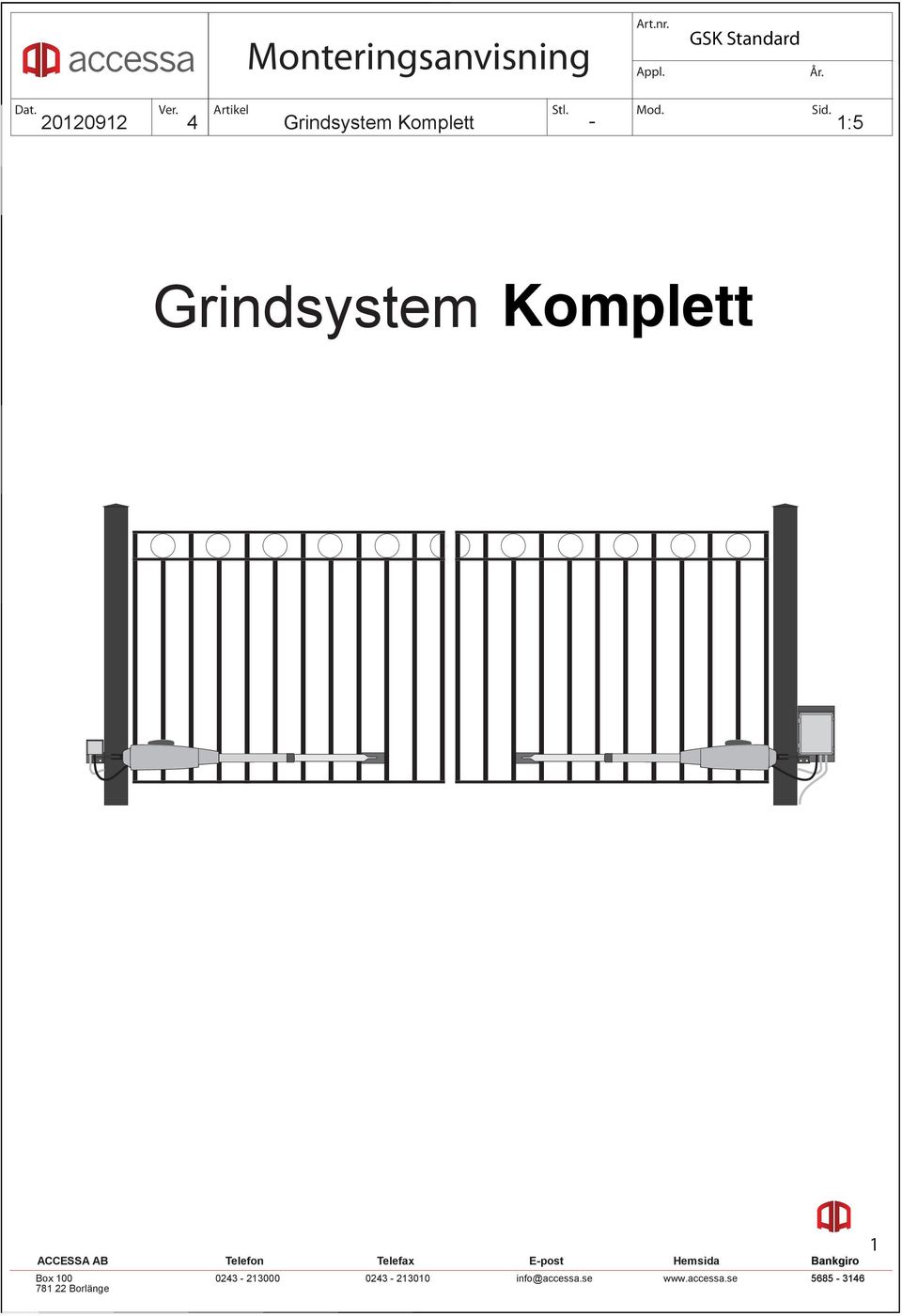

1 Art.nr. Appl. År. Dat. Ver. Artikel Grindsystem Komplett - 1:5 Stl. Mod. Sid. Grindsystem Komplett ACCESSA AB Box Borlänge Telefon Telefax E-post info@.se Hemsida Bankgiro

Grindsystem Komplett ACCESSA AB Box 100 781 22 Borlänge

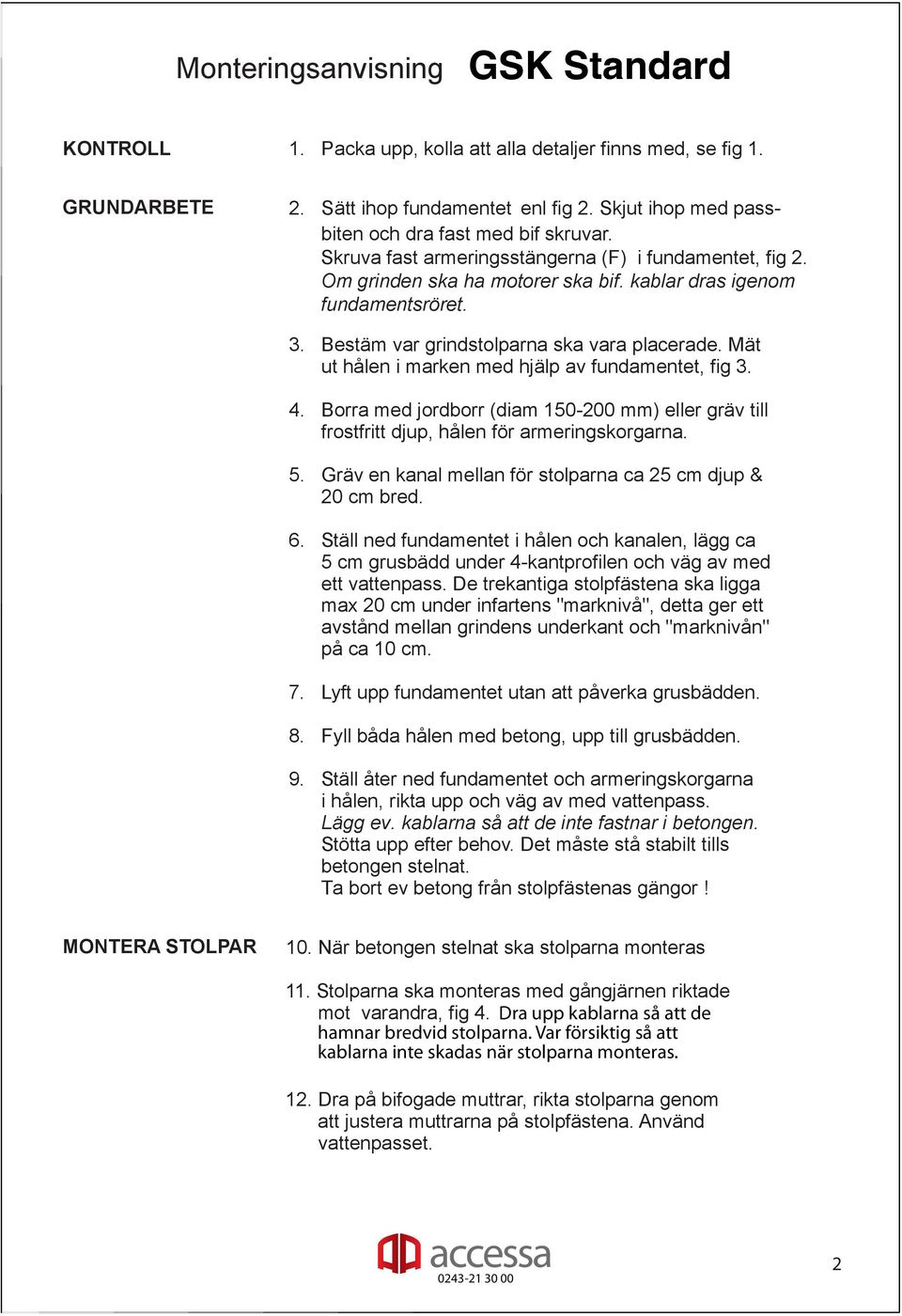

2 KONTROLL 1. Packa upp, kolla att alla detaljer finns med, se fig 1. GRUNDARBETE 2. Sätt ihop fundamentet enl fig 2. Skjut ihop med passbiten och dra fast med bif skruvar. Skruva fast armeringsstängerna (F) i fundamentet, fig 2. Om grinden ska ha motorer ska bif. kablar dras igenom fundamentsröret. 3. Bestäm var grindstolparna ska vara placerade. Mät ut hålen i marken med hjälp av fundamentet, fig Borra med jordborr (diam mm) eller gräv till frostfritt djup, hålen för armeringskorgarna. 5. Gräv en kanal mellan för stolparna ca 25 cm djup & 20 cm bred. 6. Ställ ned fundamentet i hålen och kanalen, lägg ca 5 cm grusbädd under 4-kantprofilen och väg av med ett vattenpass. De trekantiga stolpfästena ska ligga max 20 cm under infartens "marknivå", detta ger ett avstånd mellan grindens underkant och "marknivån" på ca 10 cm. 7. Lyft upp fundamentet utan att påverka grusbädden. 8. Fyll båda hålen med betong, upp till grusbädden. 9. Ställ åter ned fundamentet och armeringskorgarna i hålen, rikta upp och väg av med vattenpass. Lägg ev. kablarna så att de inte fastnar i betongen. Stötta upp efter behov. Det måste stå stabilt tills betongen stelnat. Ta bort ev betong från stolpfästenas gängor! MONTERA STOLPAR 10. När betongen stelnat ska stolparna monteras 11. Stolparna ska monteras med gångjärnen riktade mot varandra, fig 4. Dra upp kablarna så att de hamnar bredvid stolparna. Var försiktig så att kablarna inte skadas när stolparna monteras. 12. Dra på bifogade muttrar, rikta stolparna genom att justera muttrarna på stolpfästena. Använd vattenpasset. 2

Mät ut hålen i marken med hjälp av fundamentet, fig 3. 4. Borra med jordborr (diam 150-200 mm) eller gräv till frostfritt djup, hålen för armeringskorgarna. 5.

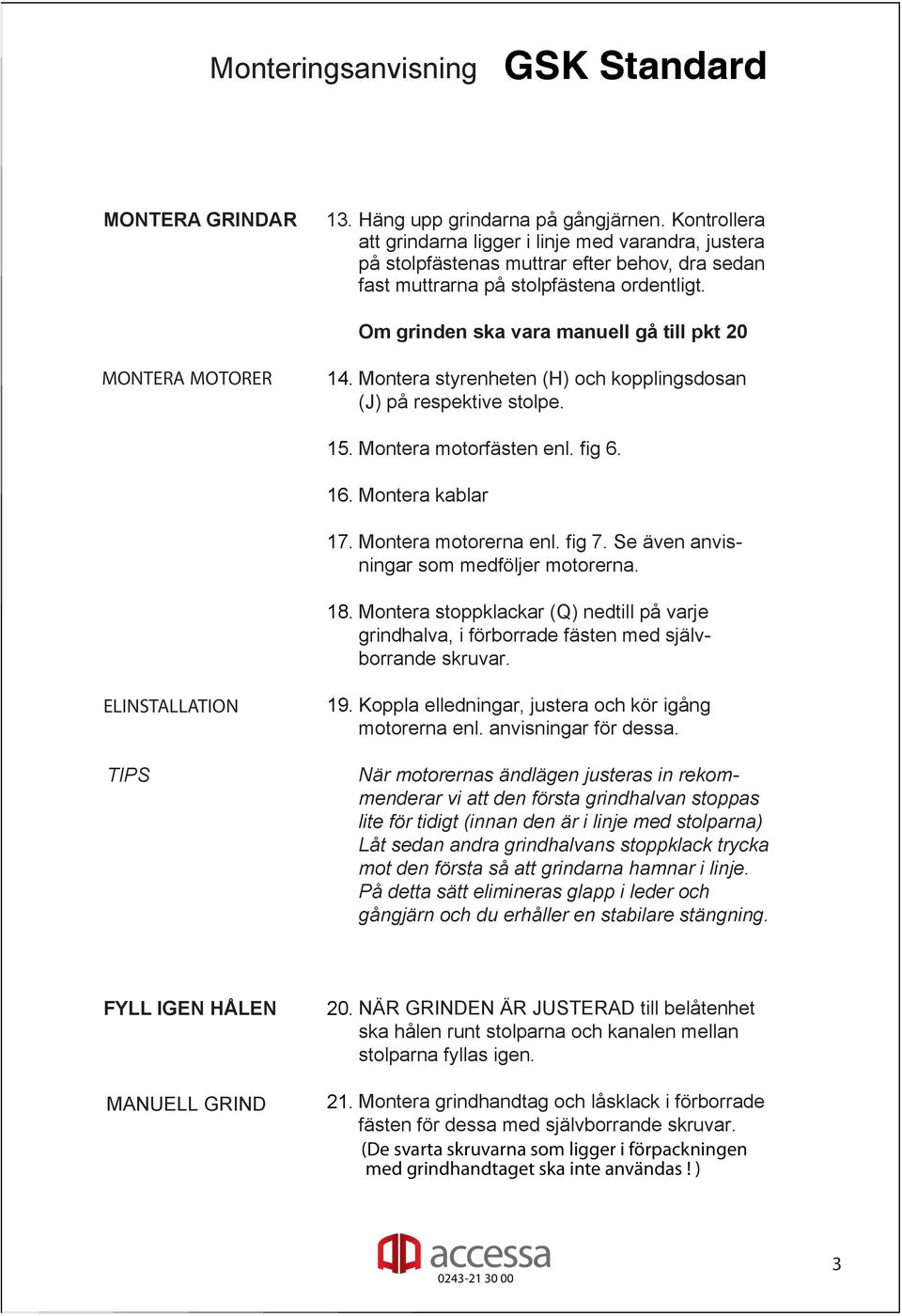

3 MONTERA GRINDAR 13. Häng upp grindarna på gångjärnen. Kontrollera att grindarna ligger i linje med varandra, justera på stolpfästenas muttrar efter behov, dra sedan fast muttrarna på stolpfästena ordentligt. MONTERA MOTORER 14. Om grinden ska vara manuell gå till pkt 20 Montera styrenheten (H) och kopplingsdosan (J) på respektive stolpe. 15. Montera motorfästen enl. fig Montera kablar Montera motorerna enl. fig 7. Se även anvisningar som medföljer motorerna. Montera stoppklackar (Q) nedtill på varje grindhalva, i förborrade fästen med självborrande skruvar. ELINSTALLATION TIPS 19. Koppla elledningar, justera och kör igång motorerna enl. anvisningar för dessa. När motorernas ändlägen justeras in rekommenderar vi att den första grindhalvan stoppas lite för tidigt (innan den är i linje med stolparna) Låt sedan andra grindhalvans stoppklack trycka mot den första så att grindarna hamnar i linje. På detta sätt elimineras glapp i leder och gångjärn och du erhåller en stabilare stängning. FYLL IGEN HÅLEN MANUELL GRIND 20. NÄR GRINDEN ÄR JUSTERAD till belåtenhet ska hålen runt stolparna och kanalen mellan stolparna fyllas igen. 21. Montera grindhandtag och låsklack i förborrade fästen för dessa med självborrande skruvar. (De svarta skruvarna som ligger i förpackningen med grindhandtaget ska inte användas! ) 3

Om grinden ska vara manuell gå till pkt 20 Montera styrenheten (H) och kopplingsdosan (J) på respektive stolpe. 15. Montera motorfästen enl. fig 6. 16. Montera kablar 17. 18. Montera motorerna enl.

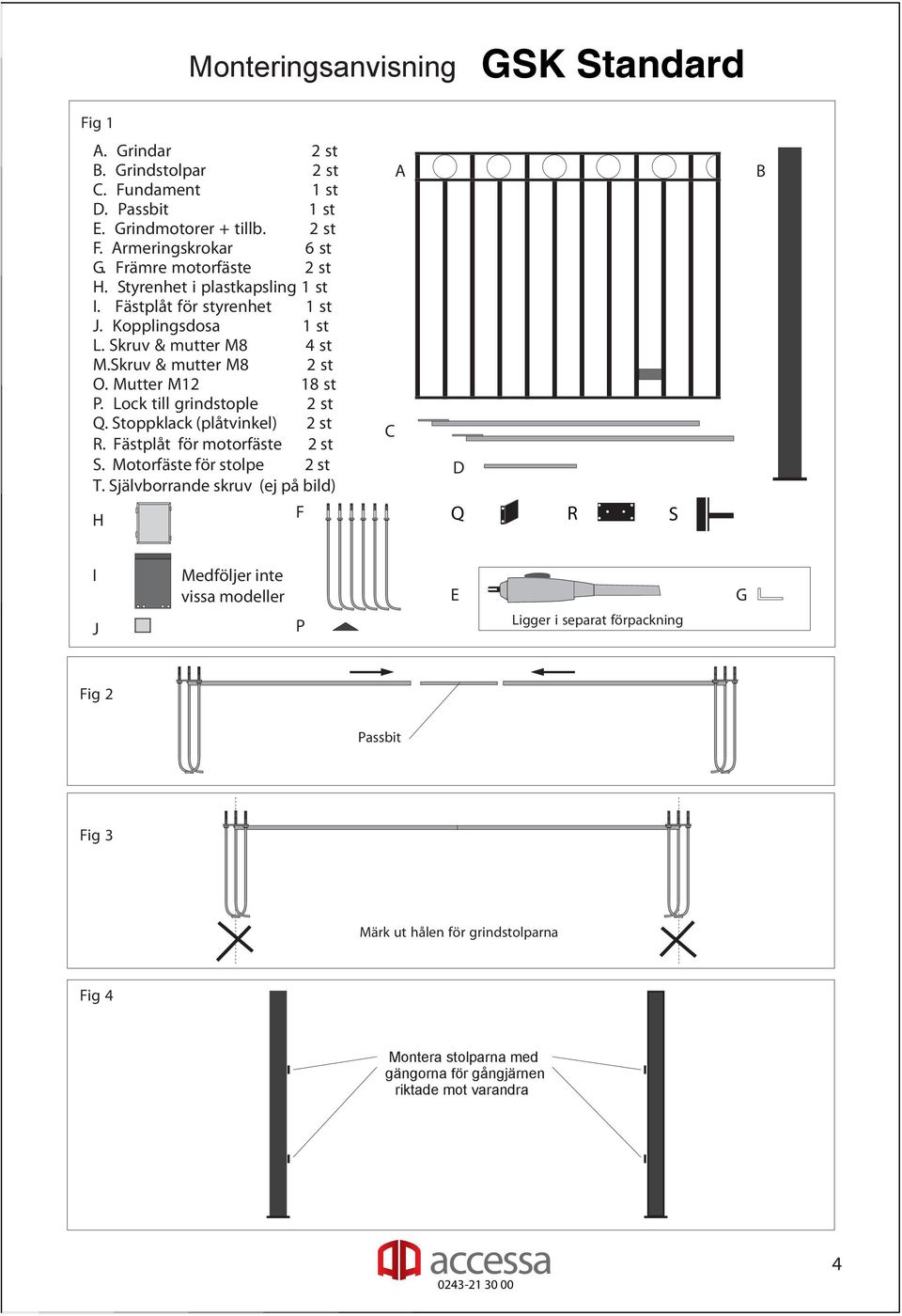

4 Fig 1 A. Grindar 2 st B. Grindstolpar 2 st C. Fundament 1 st D. Passbit 1 st E. Grindmotorer + tillb. 2 st F. Armeringskrokar 6 st G. Främre motorfäste 2 st H. Styrenhet i plastkapsling 1 st I. Fästplåt för styrenhet 1 st J. Kopplingsdosa 1 st L. Skruv & mutter M8 4 st M.Skruv &mutter M8 2 st O. Mutter M12 18 st P. Lock till grindstople 2 st Q. Stoppklack (plåtvinkel) 2 st R. Fästplåt för motorfäste 2 st S. Motorfäste för stolpe 2 st T. Självborrande skruv (ej på bild) H F C A D Q R S B I J Medföljer inte vissa modeller P E Ligger i separat förpackning G Fig 2 Passbit Fig 3 Märk ut hålen för grindstolparna Fig 4 Montera stolparna med gängorna för gångjärnen riktade mot varandra 4

Lock till grindstople 2 st Q. Stoppklack (plåtvinkel) 2 st R. Fästplåt för motorfäste 2 st S. Motorfäste för stolpe 2 st T.

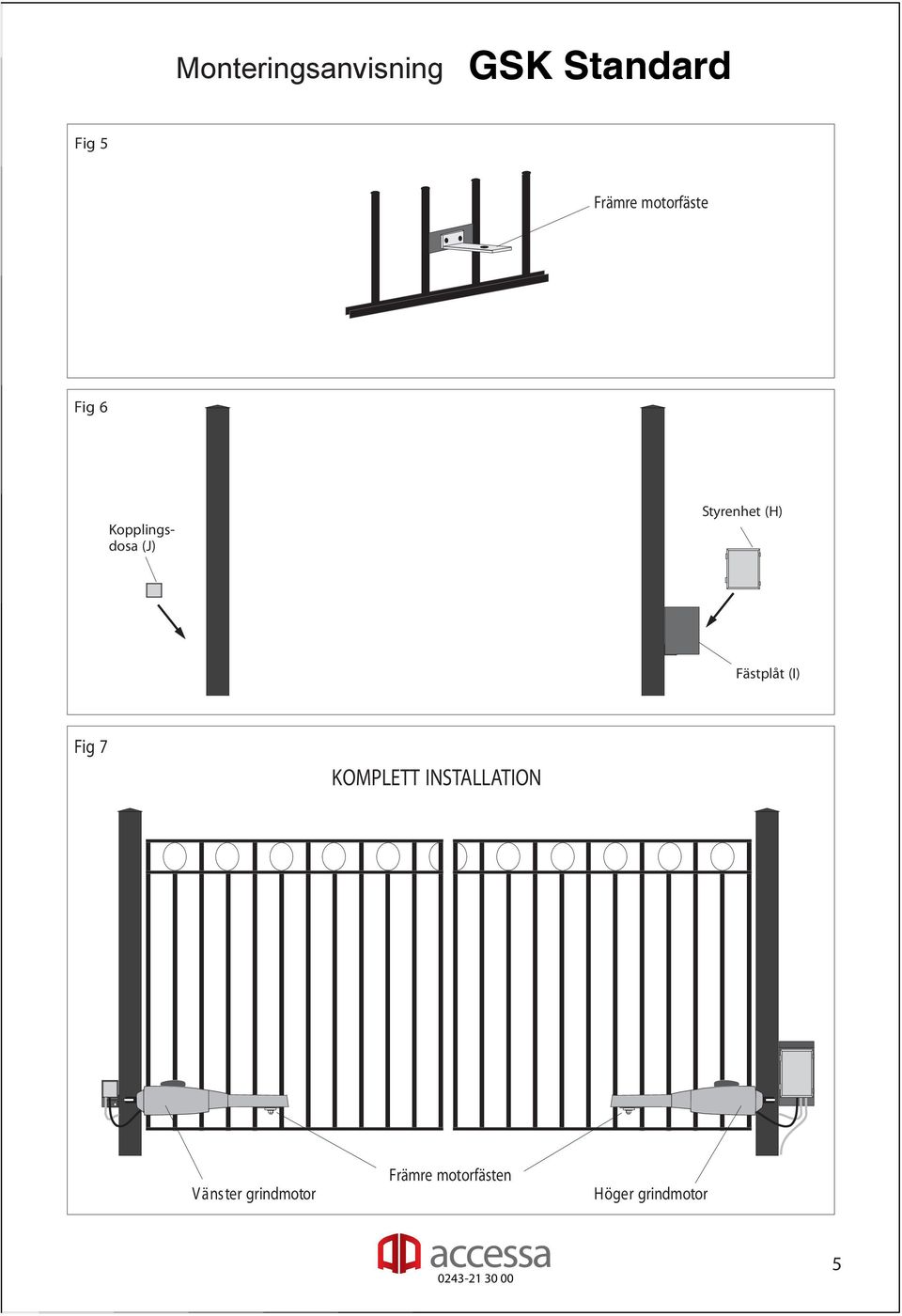

5 Fig 5 Främre motorfäste Fig 6 Kopplingsdosa (J) Styrenhet (H) Fästplåt (I) Fig 7 KOMPLETT INSTALLATION Vänster grindmotor Främre motorfästen Höger grindmotor 5
