Minimalistisk badrumsmöbel

Transkript

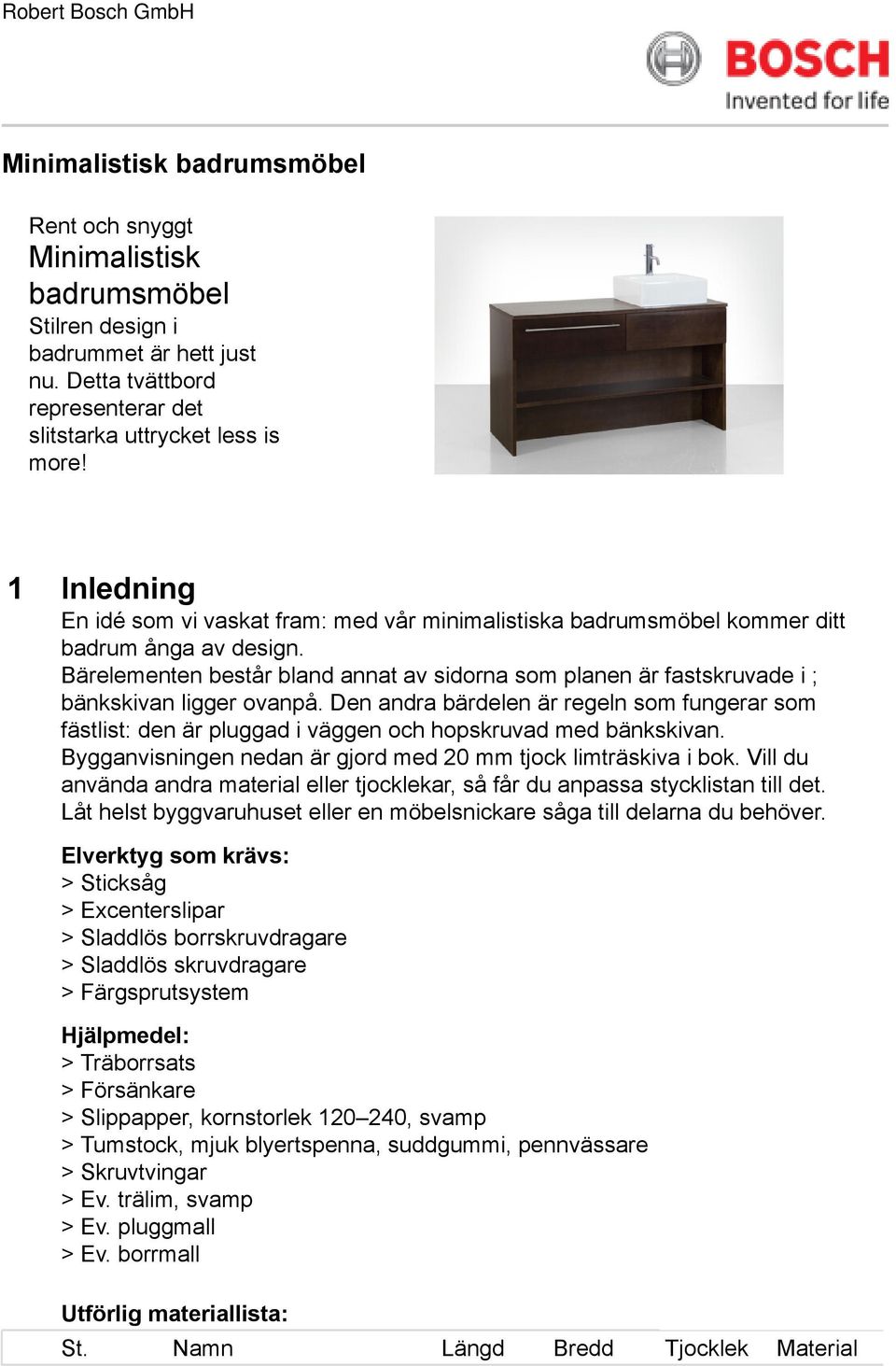

1 Minimalistisk badrumsmöbel Rent och snyggt Minimalistisk badrumsmöbel Stilren design i badrummet är hett just nu. Detta tvättbord representerar det slitstarka uttrycket less is more! 1 Inledning En idé som vi vaskat fram: med vår minimalistiska badrumsmöbel kommer ditt badrum ånga av design. Bärelementen består bland annat av sidorna som planen är fastskruvade i ; bänkskivan ligger ovanpå. Den andra bärdelen är regeln som fungerar som fästlist: den är pluggad i väggen och hopskruvad med bänkskivan. Bygganvisningen nedan är gjord med 20 mm tjock limträskiva i. Vill du använda andra material eller tjocklekar, så får du anpassa stycklistan till det. Låt helst byggvaruhuset eller en möbelsnickare såga till delarna du behöver. Elverktyg som krävs: > Sticksåg > Excenterslipar > Sladdlös borrskruvdragare > Sladdlös skruvdragare > Färgsprutsystem Hjälpmedel: > Träborrsats > Försänkare > Slippapper, kornstorlek , svamp > Tumstock, mjuk blyertspenna, suddgummi, pennvässare > Skruvtvingar > Ev. trälim, svamp > Ev. pluggmall > Ev. borrmall Utförlig materiallista: St. Namn Längd Bredd Tjocklek Material

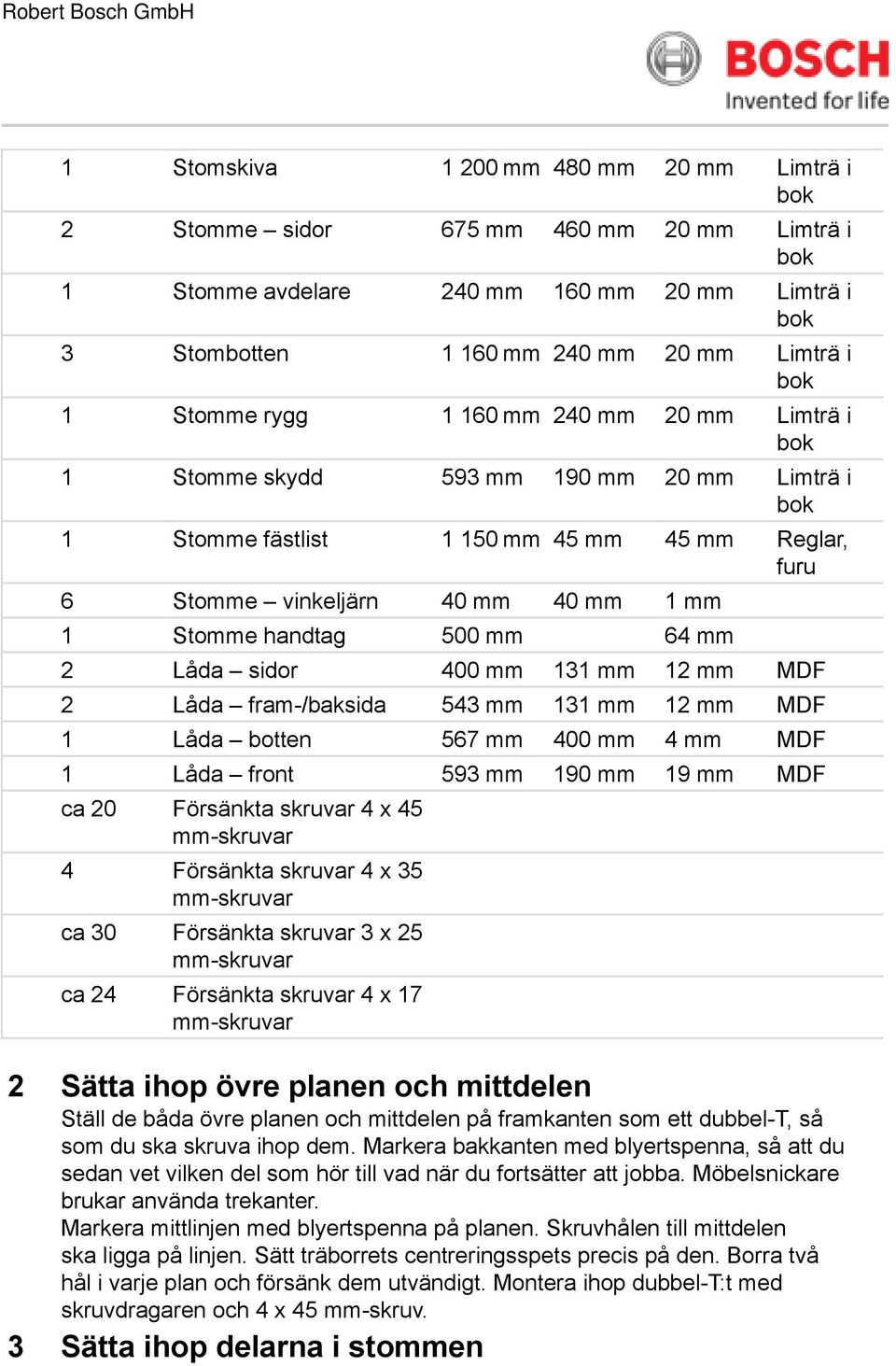

2 1 Stomskiva mm 480 mm 20 mm Limträ i 2 Stomme sidor 675 mm 460 mm 20 mm Limträ i 1 Stomme avdelare 240 mm 160 mm 20 mm Limträ i 3 Stombotten mm 240 mm 20 mm Limträ i 1 Stomme rygg mm 240 mm 20 mm Limträ i 1 Stomme skydd 593 mm 190 mm 20 mm Limträ i 1 Stomme fästlist mm 45 mm 45 mm Reglar, furu 6 Stomme vinkeljärn 40 mm 40 mm 1 mm 1 Stomme handtag 500 mm 64 mm 2 Låda sidor 400 mm 131 mm 12 mm MDF 2 Låda fram-/baksida 543 mm 131 mm 12 mm MDF 1 Låda botten 567 mm 400 mm 4 mm MDF 1 Låda front 593 mm 190 mm 19 mm MDF ca 20 Försänkta skruvar 4 x 45 4 Försänkta skruvar 4 x 35 ca 30 Försänkta skruvar 3 x 25 ca 24 Försänkta skruvar 4 x 17 2 Sätta ihop övre planen och mittdelen Ställ de båda övre planen och mittdelen på framkanten som ett dubbel-t, så som du ska skruva ihop dem. Markera bakkanten med blyertspenna, så att du sedan vet vilken del som hör till vad när du fortsätter att jobba. Möbelsnickare brukar använda trekanter. Markera mittlinjen med blyertspenna på planen. Skruvhålen till mittdelen ska ligga på linjen. Sätt träborrets centreringsspets precis på den. Borra två hål i varje plan och försänk dem utvändigt. Montera ihop dubbel-t:t med skruvdragaren och 4 x 45 mm-skruv. 3 Sätta ihop delarna i stommen

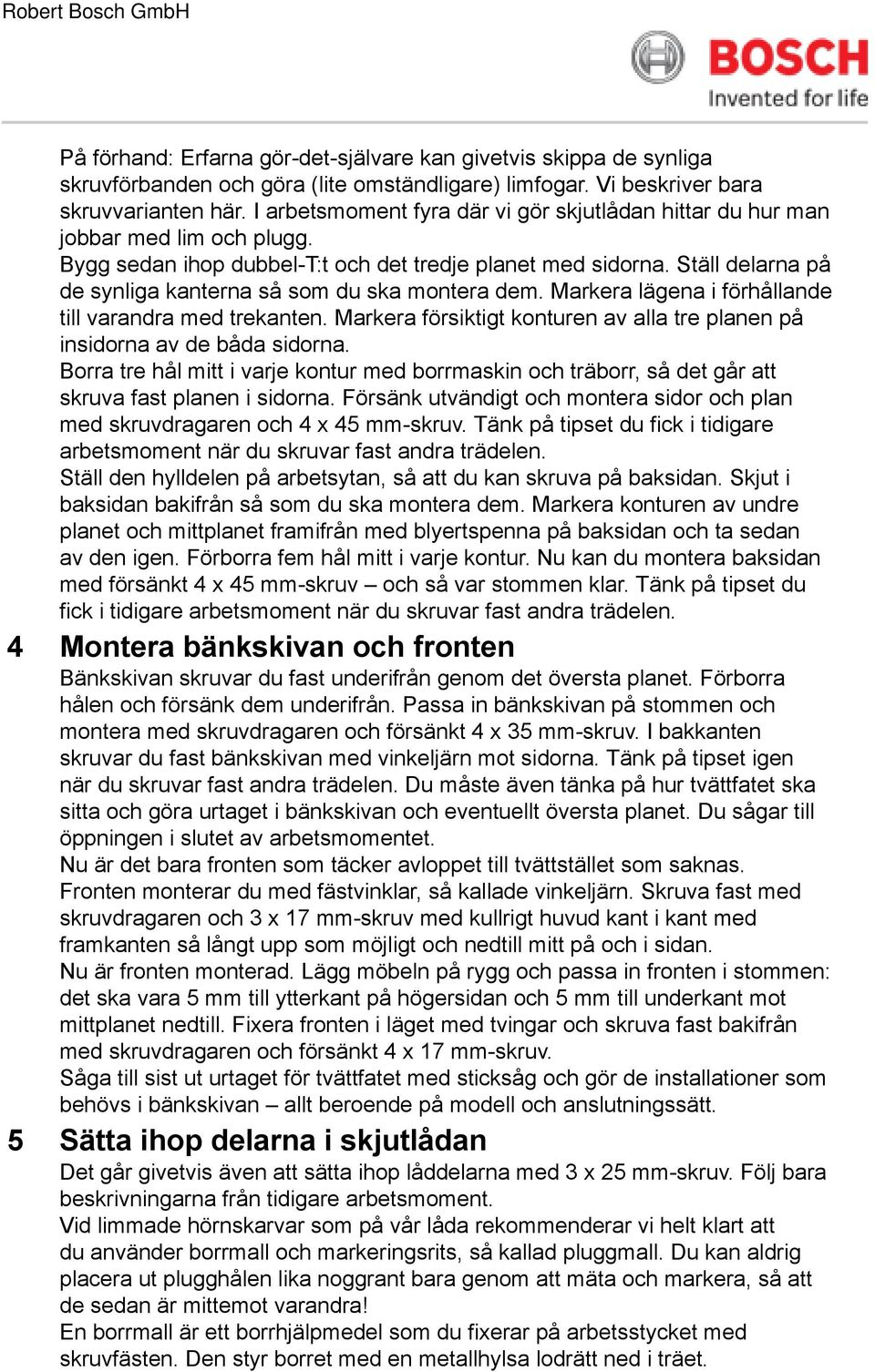

3 På förhand: Erfarna gör-det-självare kan givetvis skippa de synliga skruvförbanden och göra (lite omständligare) limfogar. Vi beskriver bara skruvvarianten här. I arbetsmoment fyra där vi gör skjutlådan hittar du hur man jobbar med lim och plugg. Bygg sedan ihop dubbel-t:t och det tredje planet med sidorna. Ställ delarna på de synliga kanterna så som du ska montera dem. Markera lägena i förhållande till varandra med trekanten. Markera försiktigt konturen av alla tre planen på insidorna av de båda sidorna. Borra tre hål mitt i varje kontur med borrmaskin och träborr, så det går att skruva fast planen i sidorna. Försänk utvändigt och montera sidor och plan med skruvdragaren och 4 x 45 mm-skruv. Tänk på tipset du fick i tidigare arbetsmoment när du skruvar fast andra trädelen. Ställ den hylldelen på arbetsytan, så att du kan skruva på baksidan. Skjut i baksidan bakifrån så som du ska montera dem. Markera konturen av undre planet och mittplanet framifrån med blyertspenna på baksidan och ta sedan av den igen. Förborra fem hål mitt i varje kontur. Nu kan du montera baksidan med försänkt 4 x 45 mm-skruv och så var stommen klar. Tänk på tipset du fick i tidigare arbetsmoment när du skruvar fast andra trädelen. 4 Montera bänkskivan och fronten Bänkskivan skruvar du fast underifrån genom det översta planet. Förborra hålen och försänk dem underifrån. Passa in bänkskivan på stommen och montera med skruvdragaren och försänkt 4 x 35 mm-skruv. I bakkanten skruvar du fast bänkskivan med vinkeljärn mot sidorna. Tänk på tipset igen när du skruvar fast andra trädelen. Du måste även tänka på hur tvättfatet ska sitta och göra urtaget i bänkskivan och eventuellt översta planet. Du sågar till öppningen i slutet av arbetsmomentet. Nu är det bara fronten som täcker avloppet till tvättstället som saknas. Fronten monterar du med fästvinklar, så kallade vinkeljärn. Skruva fast med skruvdragaren och 3 x 17 mm-skruv med kullrigt huvud kant i kant med framkanten så långt upp som möjligt och nedtill mitt på och i sidan. Nu är fronten monterad. Lägg möbeln på rygg och passa in fronten i stommen: det ska vara 5 mm till ytterkant på högersidan och 5 mm till underkant mot mittplanet nedtill. Fixera fronten i läget med tvingar och skruva fast bakifrån med skruvdragaren och försänkt 4 x 17 mm-skruv. Såga till sist ut urtaget för tvättfatet med sticksåg och gör de installationer som behövs i bänkskivan allt beroende på modell och anslutningssätt. 5 Sätta ihop delarna i skjutlådan Det går givetvis även att sätta ihop låddelarna med 3 x 25 mm-skruv. Följ bara beskrivningarna från tidigare arbetsmoment. Vid limmade hörnskarvar som på vår låda rekommenderar vi helt klart att du använder borrmall och markeringsrits, så kallad pluggmall. Du kan aldrig placera ut plugghålen lika noggrant bara genom att mäta och markera, så att de sedan är mittemot varandra! En borrmall är ett borrhjälpmedel som du fixerar på arbetsstycket med skruvfästen. Den styr borret med en metallhylsa lodrätt ned i träet.

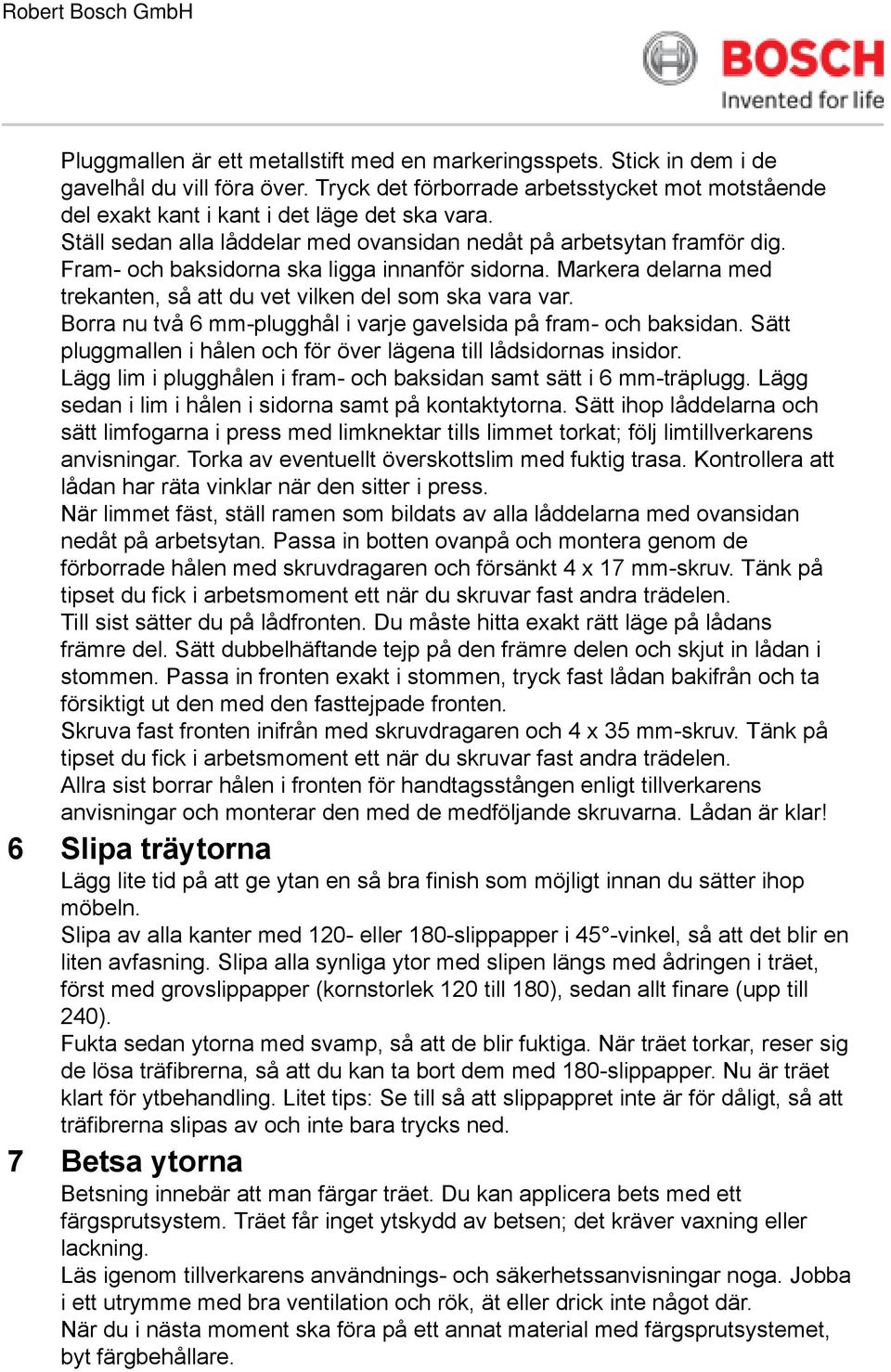

4 Pluggmallen är ett metallstift med en markeringsspets. Stick in dem i de gavelhål du vill föra över. Tryck det förborrade arbetsstycket mot motstående del exakt kant i kant i det läge det ska vara. Ställ sedan alla låddelar med ovansidan nedåt på arbetsytan framför dig. Fram- och baksidorna ska ligga innanför sidorna. Markera delarna med trekanten, så att du vet vilken del som ska vara var. Borra nu två 6 mm-plugghål i varje gavelsida på fram- och baksidan. Sätt pluggmallen i hålen och för över lägena till lådsidornas insidor. Lägg lim i plugghålen i fram- och baksidan samt sätt i 6 mm-träplugg. Lägg sedan i lim i hålen i sidorna samt på kontaktytorna. Sätt ihop låddelarna och sätt limfogarna i press med limknektar tills limmet torkat; följ limtillverkarens anvisningar. Torka av eventuellt överskottslim med fuktig trasa. Kontrollera att lådan har räta vinklar när den sitter i press. När limmet fäst, ställ ramen som bildats av alla låddelarna med ovansidan nedåt på arbetsytan. Passa in botten ovanpå och montera genom de förborrade hålen med skruvdragaren och försänkt 4 x 17 mm-skruv. Tänk på tipset du fick i arbetsmoment ett när du skruvar fast andra trädelen. Till sist sätter du på lådfronten. Du måste hitta exakt rätt läge på lådans främre del. Sätt dubbelhäftande tejp på den främre delen och skjut in lådan i stommen. Passa in fronten exakt i stommen, tryck fast lådan bakifrån och ta försiktigt ut den med den fasttejpade fronten. Skruva fast fronten inifrån med skruvdragaren och 4 x 35 mm-skruv. Tänk på tipset du fick i arbetsmoment ett när du skruvar fast andra trädelen. Allra sist borrar hålen i fronten för handtagsstången enligt tillverkarens anvisningar och monterar den med de medföljande skruvarna. Lådan är klar! 6 Slipa träytorna Lägg lite tid på att ge ytan en så bra finish som möjligt innan du sätter ihop möbeln. Slipa av alla kanter med 120- eller 180-slippapper i 45 -vinkel, så att det blir en liten avfasning. Slipa alla synliga ytor med slipen längs med ådringen i träet, först med grovslippapper (kornstorlek 120 till 180), sedan allt finare (upp till 240). Fukta sedan ytorna med svamp, så att de blir fuktiga. När träet torkar, reser sig de lösa träfibrerna, så att du kan ta bort dem med 180-slippapper. Nu är träet klart för ytbehandling. Litet tips: Se till så att slippappret inte är för dåligt, så att träfibrerna slipas av och inte bara trycks ned. 7 Betsa ytorna Betsning innebär att man färgar träet. Du kan applicera bets med ett färgsprutsystem. Träet får inget ytskydd av betsen; det kräver vaxning eller lackning. Läs igenom tillverkarens användnings- och säkerhetssanvisningar noga. Jobba i ett utrymme med bra ventilation och rök, ät eller drick inte något där. När du i nästa moment ska föra på ett annat material med färgsprutsystemet, byt färgbehållare.

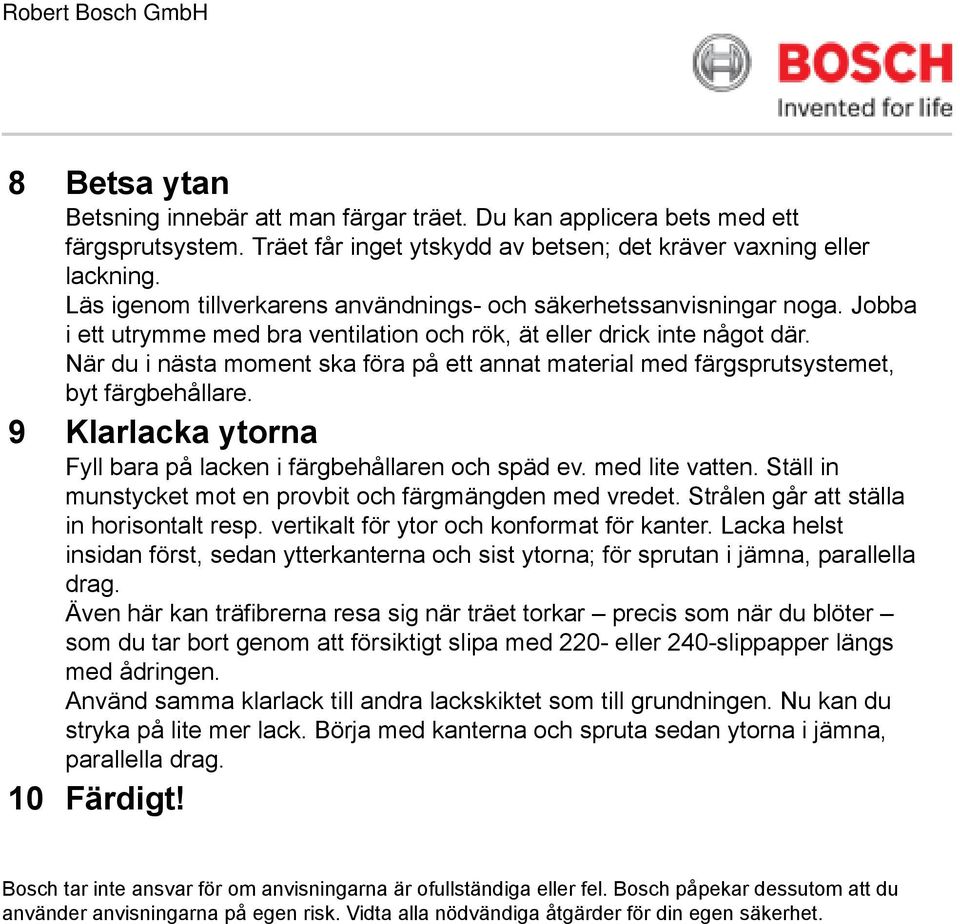

5 8 Betsa ytan Betsning innebär att man färgar träet. Du kan applicera bets med ett färgsprutsystem. Träet får inget ytskydd av betsen; det kräver vaxning eller lackning. Läs igenom tillverkarens användnings- och säkerhetssanvisningar noga. Jobba i ett utrymme med bra ventilation och rök, ät eller drick inte något där. När du i nästa moment ska föra på ett annat material med färgsprutsystemet, byt färgbehållare. 9 Klarlacka ytorna Fyll bara på lacken i färgbehållaren och späd ev. med lite vatten. Ställ in munstycket mot en provbit och färgmängden med vredet. Strålen går att ställa in horisontalt resp. vertikalt för ytor och konformat för kanter. Lacka helst insidan först, sedan ytterkanterna och sist ytorna; för sprutan i jämna, parallella drag. Även här kan träfibrerna resa sig när träet torkar precis som när du blöter som du tar bort genom att försiktigt slipa med 220- eller 240-slippapper längs med ådringen. Använd samma klarlack till andra lackskiktet som till grundningen. Nu kan du stryka på lite mer lack. Börja med kanterna och spruta sedan ytorna i jämna, parallella drag. 10 Färdigt! Bosch tar inte ansvar för om anvisningarna är ofullständiga eller fel. Bosch påpekar dessutom att du använder anvisningarna på egen risk. Vidta alla nödvändiga åtgärder för din egen säkerhet.
