INSTALLATIONSANVISNING MO003A

Transkript

1 INSTALLATIONSANVISNING MO003A Skarvbox T/TS/TSG

2 SKARVBOX T/TS/TSG Skarvning av kabel typ GRSQBDV/GASQBDUV eller liknande. Produktbeskrivning Boxen är tillverkad av syrafast rostfri plåt. Lämpad för såväl linjeskarv som förgrening. För säker organisering och förvaring av fiberskarvarna används skarvkassetter. Dimension: Diameter: 270 mm Höjd: 140/160/235 mm Skarvbox TS Vid tekniska frågor ring Register. Preparering av box och kabel. Tubkabel Bandkabel Tillslutning av box Tillbehör och beställningsinfo. Sidan 3 Sidan 4 5 Sidan 6 8 Sidan 9 Sidan 10 MO003A,

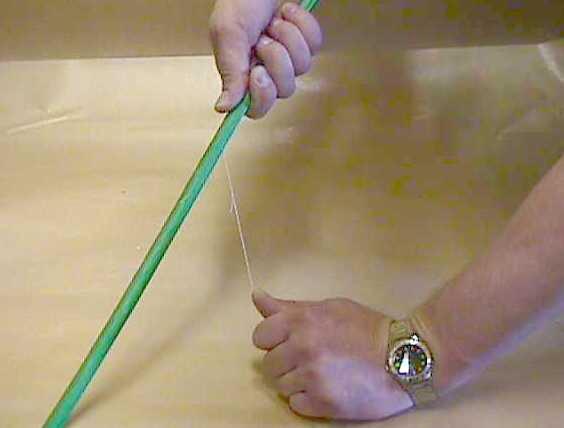

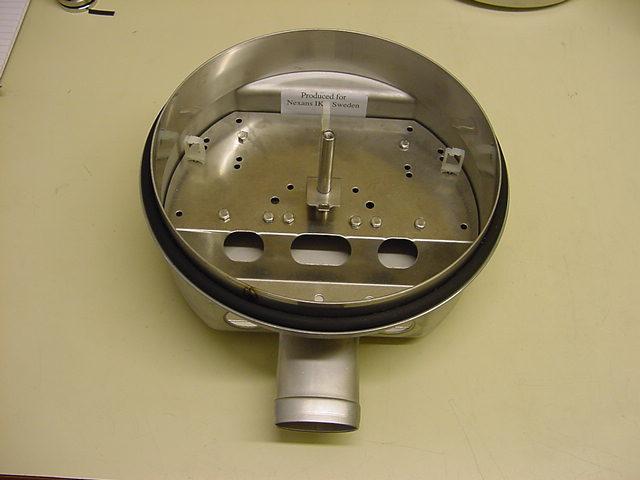

3 Preparering av box och kabel. Öppna boxen, tag ut tillbehören. Tag bort o-ring och styrring (kontrollera att o-ringen är hel) och torka ur skarvboxen. Före fastsättandet av kabelgenomföringar och/eller blindpluggar tillse att o-ringarna är på plats. Drag åt muttrarna på insidan av boxen med för det avsedd nyckel. Lägg ut kablarna som skall ingå i slingan. Kontrollera slinglängden. Fixera kablarna med tejp så att slingan lättare går att hantera. Kabelslingans längd är beroende av platsen för skarvarbetet och boxens permanenta placering. Förutom kabelslinga krävs 1,65 m i skarvmån. Kontrollera boxen. Träd på krympslangarna. Gör en markering på manteln 165 cm från änden. Ringskär vid markeringen. För att frilägga rivtråden (gäller Nexans kabel) ringskärs manteln cm från änden, varvid manteln dras av kärnan (på grund av rivtrådens omedelbara placering under manteln får ringskärningen ske med försiktighet). Slitsa upp och avlägsna manteln. Tag bort plastband och eventuella garn och klipp dessa vid mantelkanten. Skalning av kabel med hjälp av rivtråd. MO003A,

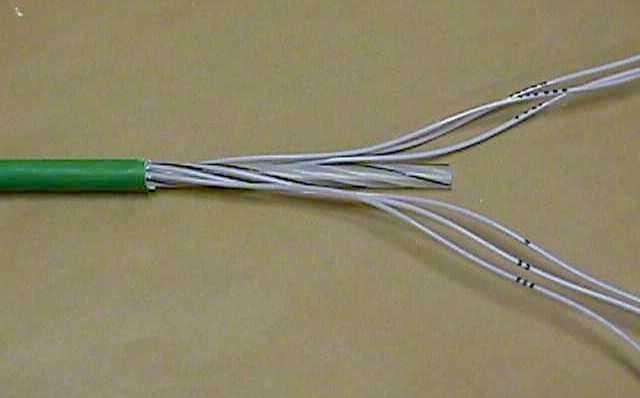

4 Tubkabel. Tuberna och garnen tas ur spåren. Används vaselinkabel rengörs tuberna med isopropanol. Den rätta tubordningen uppmärkes med t.ex. tuschpenna. Spårelementet/centrumelementet klipps 13 cm från mantelkanten. Kabel preparerad och uppmärkt. Träd in kablarna i boxen så att ca 1 cm av kabelmanteln når in i boxen. Fäst centrumelementet i dragavlastaren. Rugga upp manteln ca 10 cm med början från kabelgenomföringen. Fäst ett alband vid slutet av ruggningen för att skydda kabeln vid uppvärmning av krympslangen. Kablar träds in i boxen. Tag bort kassettens lock och montera kassetten på boxens styraxel med fiber-ingångarna från kabeln. Placera tub nr. 1 från respektive kabel vid ingången på första kassetten, markera på tuben med t ex tuschpenna ca 1 cm efter fiberstyrningen av cellgummi. Tuberna skall i det läget vara så långa att bläddring mellan kassetterna är möjlig. Montera kassetten. MO003A,

5 Ringskär tuben vid markeringen med hjälp av Corex kabelskalare. Tuben dras av fibrerna. Efter friläggandet tvättas fibrerna med isopropanol. Tryck ner tuben i lämplig skåra i fiberstyrningen och strappa fast tuben med hjälp av buntband i för detta ändamål befintliga hål. Slinga ner fibrerna i kassetten med så stor diameter som möjligt. Placera locket på kassetten, tryck till så att lockens stift pressas fast i kassetten. Tillse att inga fibrer klämts mellan kassett och lock. Lägg ner kassetten i viloläget i boxen. Samma procedur upprepas på resterande tuber och kassetter. Kassett. För att minska risken för skador på fibrerna under arbetets gång förbereds alla kassetterna innan skarvning sker enligt svetsanvisning. Svetsning börjar med fiber i den understa kassetten. Placera resterande kassetter för i ändamålet avsedd kassetthållare (blädderläge) och kassetten med fibrerna som skall svetsas i arbetsläge på styraxeln. När fibern är svetsad och skarvhylsan krympt, läggs fibern i jämna slingor i kassetthuset. Hylsan placeras i hylshållaren och fixeras med hjälp av en tillklippt o-ringsbit som medföljer kassetten. Arbete i kassetter. När alla fibrer i kassetten skarvats och nedslingats knäpps locket på plats och kassetten placeras i viloläge i boxen. Samma procedur upprepas på resterande kassetter. MO003A,

6 Bandfiber. Banden tas ur spåren. Används vaselinkabel rengörs banden med isopropanol. Den rätta bandordningen uppmärkes med Flexipart. Spårelementet klipps 13 cm från mantelkanten. Träd in kablarna i boxen så att ca 1 cm av kabelmanteln når in i boxen. Fäst centrumelementet i dragavlastaren. Rugga upp manteln ca 10 cm med början från kabelgenomföringen. Fäst ett alband vid slutet av ruggningen för att skydda kabeln vid uppvärmning av krympslangen. Tag bort kassettens lock och montera kassetten på boxens styraxel med fiber-ingångarna från kabeln, se tubkabel. Placera band nr. 1 från respektive kabel vid fiberingången på första kassetten. Banden skall korsa varandra i mjuka slingor från mantelkant upp till kassettens fiberingång. Se till att banden ej är vridna mellan mantelkant och kassett. Placera försiktigt i alla fiberband stående, i fiberstyrnings-spåren. "Såga" ner fiberbanden i spåret. Kabel preparerad och uppmärkt. Träd in kabel i boxen. MO003A,

7 Obs! Fiberbanden skall stå upp med samma färg i båda fiberstyrningarna utan att vara vridna. Slinga ner banden i kassetten med så stor diameter som möjligt. Placera locket på kassetten, tryck till så att lockens stift pressas fast i kassetten. Lägg ner kassetten i viloläget i boxen. Samma procedur upprepas på resterande kassetter. För att minska risken för skador på fibrerna under arbetets gång förbereds alla kassetterna innan skarvning sker enligt svetsanvisning. Svetsning börjar med band i den understa kassetten. Placera resterande kassetter för ändamålet avsedd kassetthållare (blädderläge) och kassetten med fibrerna som skall svetsas i arbetsläge på styraxeln, se tubkabel. Kassett. MO003A,

8 Efter att skarvhylsan blivit krympt, håll i hylsan och sträck fiberbandet lätt. Kontrollera att fiberbandet står på högkant färgrätt utan vridning. Fixera hylsan färgrätt i hylsläget utan att vrida bandet. Lägg in fiberbandet färgrätt från en sida i taget. Börja inläggningen från fiberstyrningen. Vid avslutning av inläggningen bildar fiberbandet en "8:a". Vrid fiberbandet ett halvt varv framåt på "8:ans" yttre ögla. Fäll in fiberbandet i kassetten. Upprepa inläggningsmomentet med andra sidans band. När alla band i kassetten nedslingats knäpps locket på plats och kassetten placeras i viloläge i boxen. Samma procedur upprepas på resterande kassetter. Slingning i kassett. MO003A,

9 Tillslutning av box. När mindre antal kassetter används än styraxelns längd, anbringas en distanshylsa på styraxeln mellan kassetter och fästskruv för att låsa kassettpaketet i sitt läge. För ändamålet används det plaströr som medföljer boxen. Montera styrringen med o-ringen på boxen. Se till att samtliga detaljer är rena. Torka ur boxen med varmluftpistol så att fukt och damm avlägsnas. Placera påsar med fuktabsorberande medel (blaugel) i boxen. Montera V- klämman, fäst locket lite löst (för att inte skada fibrerna i det fortsatta arbetet). Krymp fast krympslangarna över genomföringsröret och kablarna. Börja vid boxen och krymp mot kabeln. Håll varmluftpistolen i 45 graders vinkel mot kabeln så att viss förvärmning av krympslangen sker samtidigt som definitiv krympning sker i steget bakom. Lätta på locket före definitiv åtskruvning för att eliminera eventuella tryckförändringar som värmen kan ha orsakat. Fäst kassetter med dess skarvade fiber i boxen. Värm krympslangen. Obs! tillse att v-klämman sitter riktigt på boxen före tilldragningen! Drag år skruven tills avståndet mellan lock och underdel är ca 1-2 mm. MO003A,

10 Tillbehör och beställningsinformation. E.nr Art.nr Produkt Skarvbox T 240/50 Skarvbox T 240/70 Skarvbox T 240/150 Skarvbox TS 240/50 Skarvbox TS 240/70 Skarvbox TS 240/150 Skarvbox TSG 240/50 Skarvbox TSG 240/70 Skarvbox TSG 240/150 Skarvbox T3SG 240/150 Skarvkassett T för opto (2 pack) Blindförskruvning RS Kabelgenomföringssats 18T Kabelgenomföringssats 2 kablar Kabelgenomföringssats delbar Bygelfäste vägg Stolpfäste Fästbygel tvärjärn Brunnfäste Krympslang 25/8-200 mm Krympslang 50/ mm Kassetthållare horisontal Kassetthållare vertikal Verktygssats Skarvhylsa 40 mm enkelfiber Skarvhylsa 60 mm enkelfiber Skarvhylsa 40 mm fiberband MO003A,
