1 ED 100 ED 250 VRIO ESR Monteringsanvisning pardörrslösningar

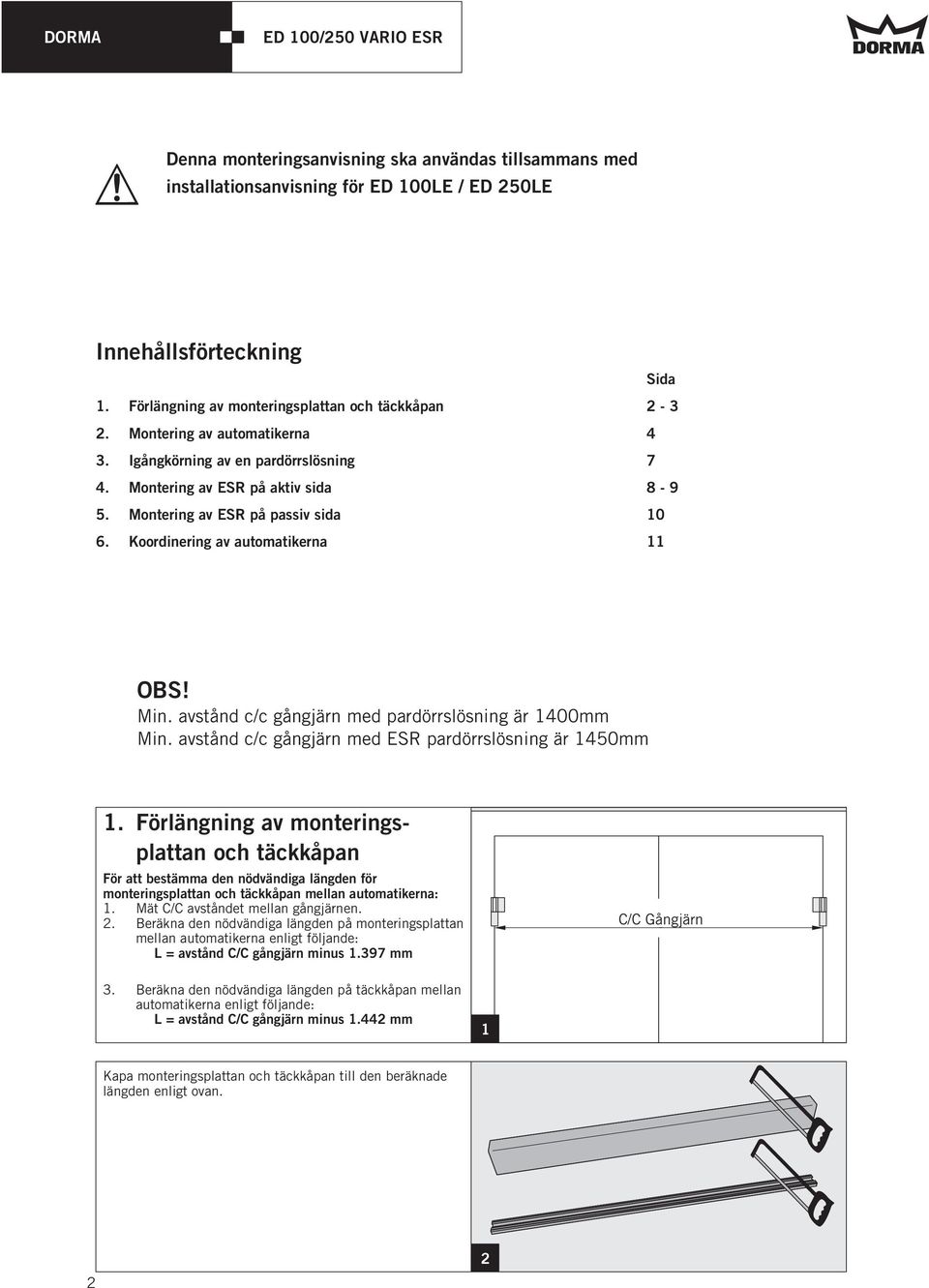

2 Denna monteringsanvisning ska användas tillsammans med installationsanvisning för ED 100LE / ED 250LE Innehållsförteckning Sida 1. Förlängning av monteringsplattan och täckkåpan Montering av automatikerna 4 3. Igångkörning av en pardörrslösning 7 4. Montering av ESR på aktiv sida Montering av ESR på passiv sida Koordinering av automatikerna 11 OBS! Min. avstånd c/c gångjärn med pardörrslösning är 1400mm Min. avstånd c/c gångjärn med ESR pardörrslösning är 1450mm 1. Förlängning av monteringsplattan och täckkåpan För att bestämma den nödvändiga längden för monteringsplattan och täckkåpan mellan automatikerna: 1. Mät C/C avståndet mellan gångjärnen. 2. Beräkna den nödvändiga längden på monteringsplattan mellan automatikerna enligt följande: L = avstånd C/C gångjärn minus mm C/C hengsler Gångjärn 3. Beräkna den nödvändiga längden på täckkåpan mellan automatikerna enligt följande: L = avstånd C/C gångjärn minus mm 1 Kapa monteringsplattan och täckkåpan till den beräknade längden enligt ovan. 2 2

avstånd c/c gångjärn med pardörrslösning är 1400mm Min. avstånd c/c gångjärn med ESR pardörrslösning är 1450mm 1.

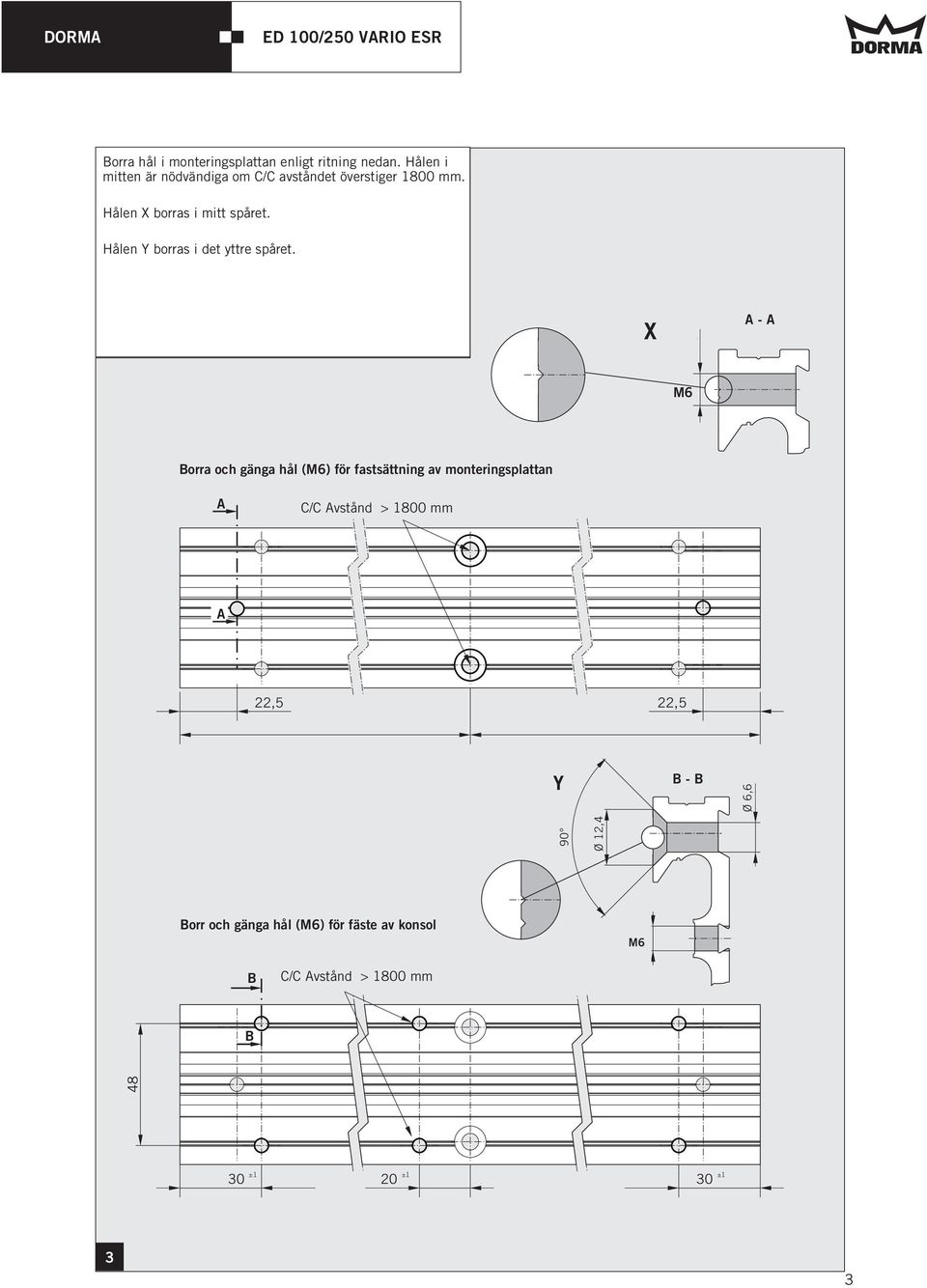

3 Borra hål i monteringsplattan enligt ritning nedan. Hålen i mitten är nödvändiga om C/C avståndet överstiger 1800 mm. Hålen X borras i mitt spåret. Hålen Y borras i det yttre spåret. X Ø 5,5 - M6 Borra och gänga hål (M6) för fastsättning av monteringsplattan C/C vstånd > 1800 mm 22,5 22,5 Y B - B Ø 6,6 B B Ø 12,4 Borr och gänga hål (M6) för fäste av konsol Ø 5,5 M6 C/C vstånd > 1800 mm 30 ±1 20 ±1 30 ±1 3 3

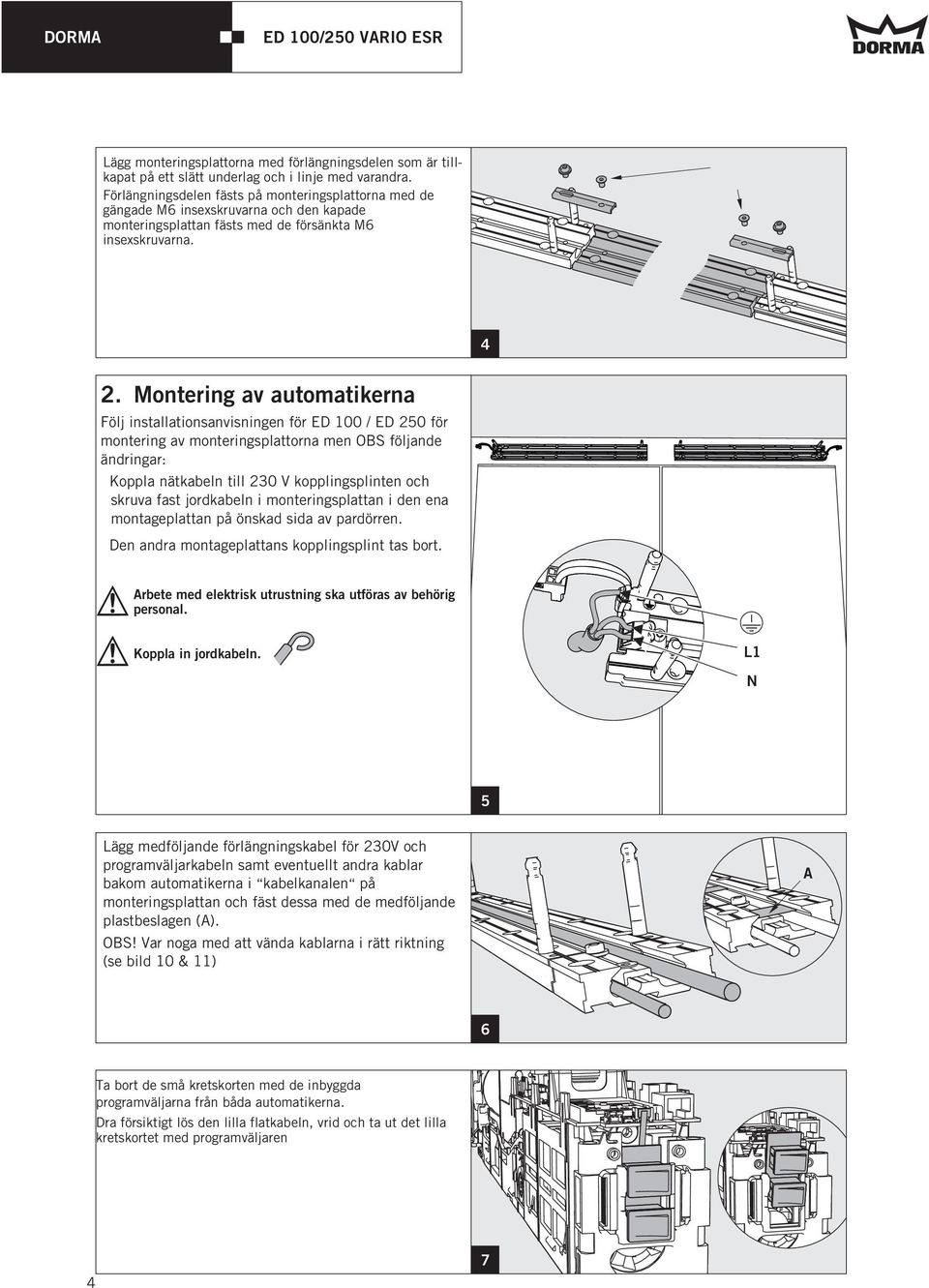

4 Lägg monteringsplattorna med förlängningsdelen som är tillkapat på ett slätt underlag och i linje med varandra. Förlängningsdelen fästs på monteringsplattorna med de gängade M6 insexskruvarna och den kapade monteringsplattan fästs med de försänkta M6 insexskruvarna. Selvborrende skruer 4 2. Montering av automatikerna Följ installationsanvisningen för ED 100 / ED 250 för montering av monteringsplattorna men OBS följande ändringar: Koppla nätkabeln till 230 V kopplingsplinten och skruva fast jordkabeln i monteringsplattan i den ena montageplattan på önskad sida av pardörren. Den andra montageplattans kopplingsplint tas bort. rbete med elektrisk utrustning ska utföras av behörig personal. Koppla in jordkabeln. L1 N 5 Lägg medföljande förlängningskabel för 230V och programväljarkabeln samt eventuellt andra kablar bakom automatikerna i kabelkanalen på monteringsplattan och fäst dessa med de medföljande plastbeslagen (). OBS! Var noga med att vända kablarna i rätt riktning (se bild 10 & 11) 69 Ta bort de små kretskorten med de inbyggda programväljarna från båda automatikerna. Dra försiktigt lös den lilla flatkabeln, vrid och ta ut det lilla kretskortet med programväljaren 4 7

Montering av automatikerna Följ installationsanvisningen för ED 100 / ED 250 för montering av monteringsplattorna men OBS följande ändringar: Koppla nätkabeln till 230 V kopplingsplinten och skruva

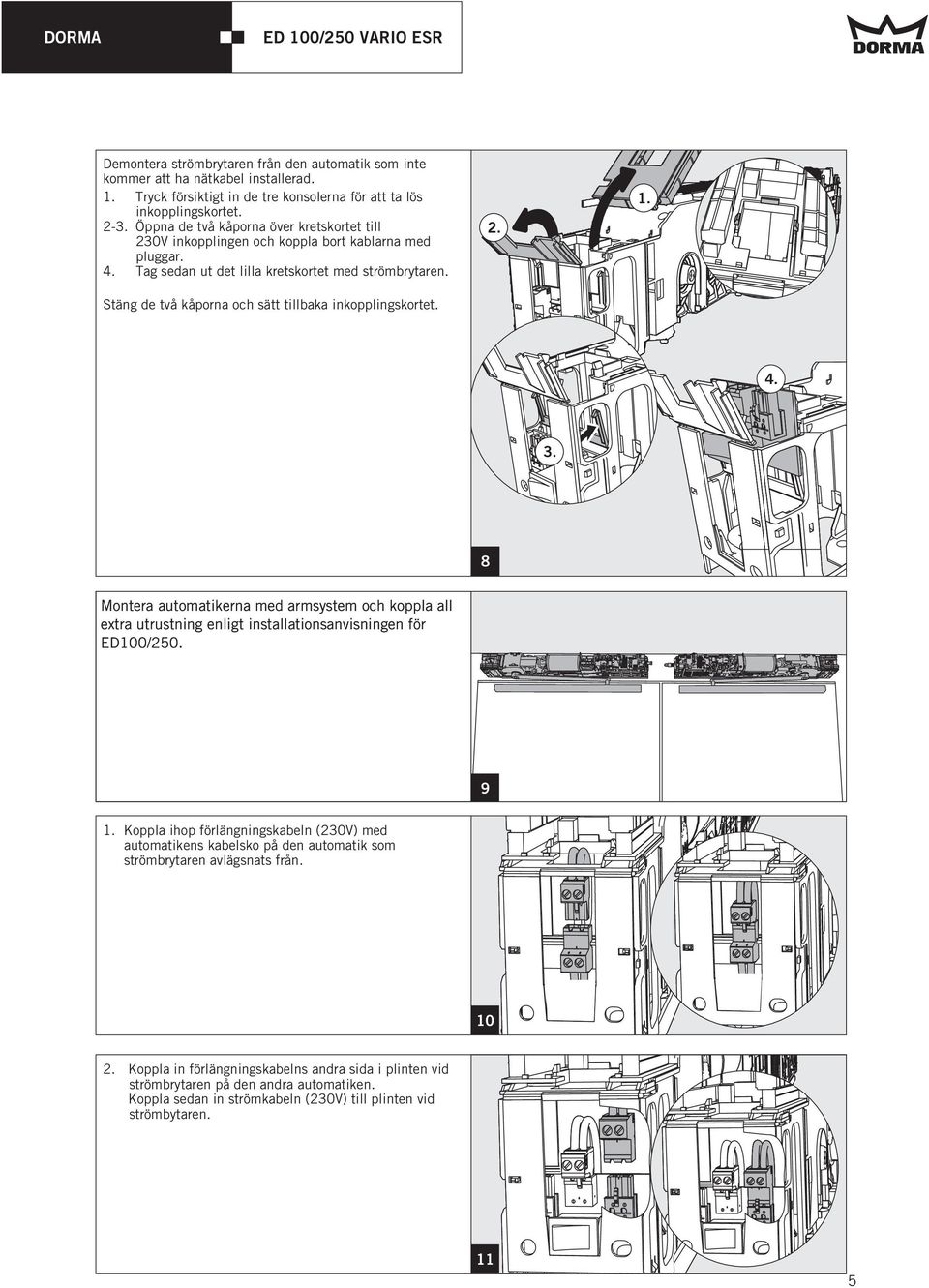

5 Demontera strömbrytaren från den automatik som inte kommer att ha nätkabel installerad. 1. Tryck försiktigt in de tre konsolerna för att ta lös inkopplingskortet Öppna de två kåporna över kretskortet till 230V inkopplingen och koppla bort kablarna med pluggar. 4. Tag sedan ut det lilla kretskortet med strömbrytaren. Stäng de två kåporna och sätt tillbaka inkopplingskortet Montera automatikerna med armsystem och koppla all extra utrustning enligt installationsanvisningen för ED100/ Koppla ihop förlängningskabeln (230V) med automatikens kabelsko på den automatik som strömbrytaren avlägsnats från Koppla in förlängningskabelns andra sida i plinten vid strömbrytaren på den andra automatiken. Koppla sedan in strömkabeln (230V) till plinten vid strömbytaren. 11 5

Stäng de två kåporna och sätt tillbaka inkopplingskortet. 2. 1. 4. 3. 8 Montera automatikerna med armsystem och koppla all extra utrustning enligt installationsanvisningen för ED100/250. 79 1.

6 Konsoler Tryck ut plastdelen som sitter i mitten av båda konsolerna genom att vrida dem uppåt, använd dem sedan till att styra luftströmmen från kylfläkten i botten av konsolen. 12 Rotera konsolen 45, sätt den mot monteringsplattan och vrid den till Skjut konsolen åt sidan tills de står intill de respektive automatikerna. 14 Fäst konsolerna med två M6 insexskruv/konsol. 15 Vid C/C avstånd över 1800 mm skall denna konsol också monteras. Fäst de två M6 insexskruvarna till den mittersta konsolen. Skjut in konsolen under skruvarna och dra åt. 6 16

13 Skjut konsolen åt sidan tills de står intill de respektive automatikerna. 14 Fäst konsolerna med två M6 insexskruv/konsol.

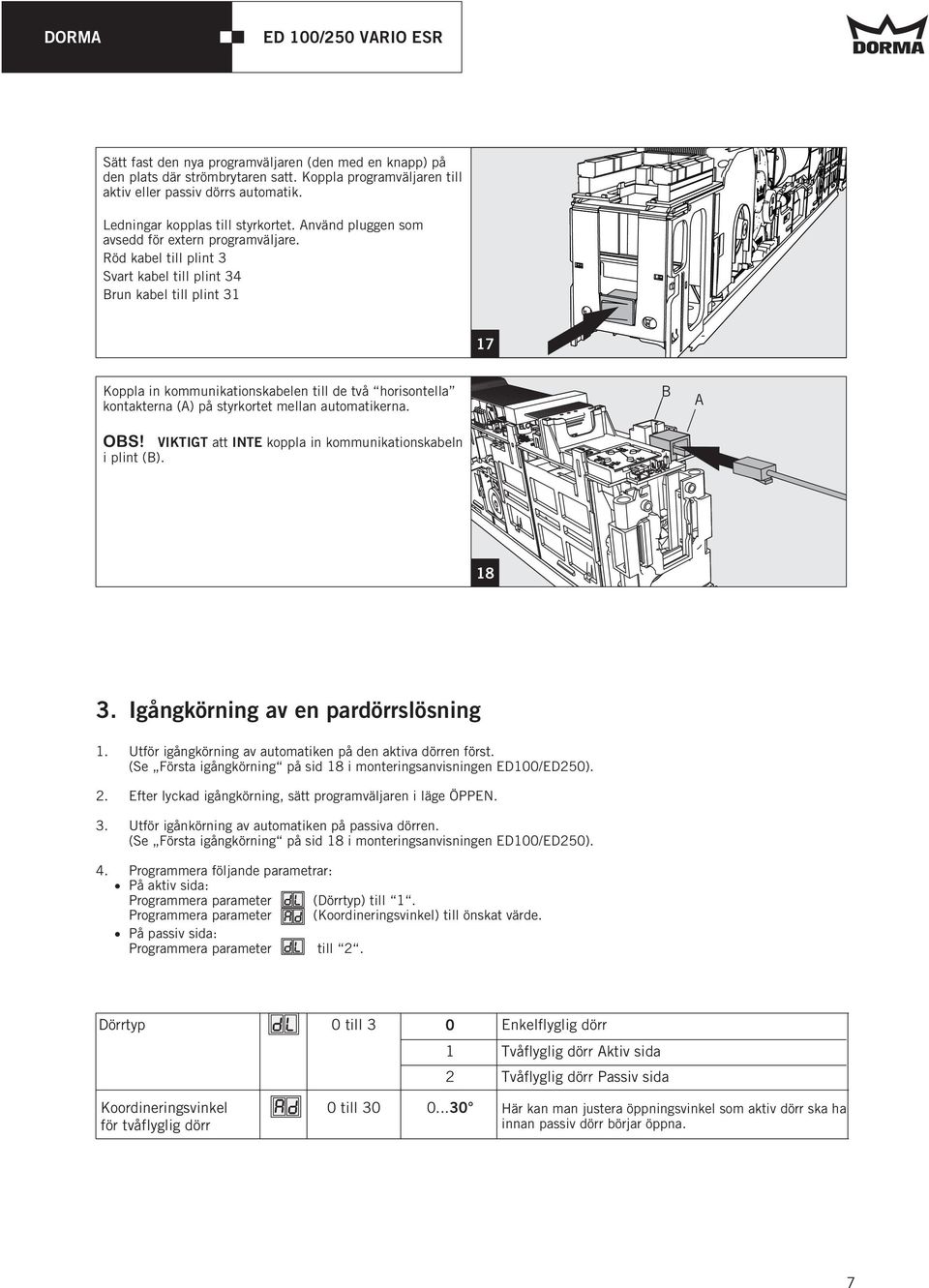

7 Sätt fast den nya programväljaren (den med en knapp) på den plats där strömbrytaren satt. Koppla programväljaren till aktiv eller passiv dörrs automatik. Ledningar kopplas till styrkortet. nvänd pluggen som avsedd för extern programväljare. Röd kabel till plint 3 Svart kabel till plint 34 Brun kabel till plint Koppla in kommunikationskabelen till de två horisontella kontakterna () på styrkortet mellan automatikerna. B OBS! VIKTIGT att INTE koppla in kommunikationskabeln i plint (B) Igångkörning av en pardörrslösning 1. Utför igångkörning av automatiken på den aktiva dörren först. (Se Första igångkörning på sid 18 i monteringsanvisningen ED100/ED250). 2. Efter lyckad igångkörning, sätt programväljaren i läge ÖPPEN. 3. Utför igånkörning av automatiken på passiva dörren. (Se Första igångkörning på sid 18 i monteringsanvisningen ED100/ED250). 4. Programmera följande parametrar: På aktiv sida: Programmera parameter (Dörrtyp) till 1. Programmera parameter (Koordineringsvinkel) till önskat värde. På passiv sida: Programmera parameter till 2. Dörrtyp 0 till 3 0 Enkelflyglig dörr 1 Tvåflyglig dörr ktiv sida 2 Tvåflyglig dörr Passiv sida Koordineringsvinkel för tvåflyglig dörr 0 till Här kan man justera öppningsvinkel som aktiv dörr ska ha innan passiv dörr börjar öppna. 7

Röd kabel till plint 3 Svart kabel till plint 34 Brun kabel till plint 31 17 Koppla in kommunikationskabelen till de två horisontella kontakterna () på styrkortet mellan automatikerna. B OBS!

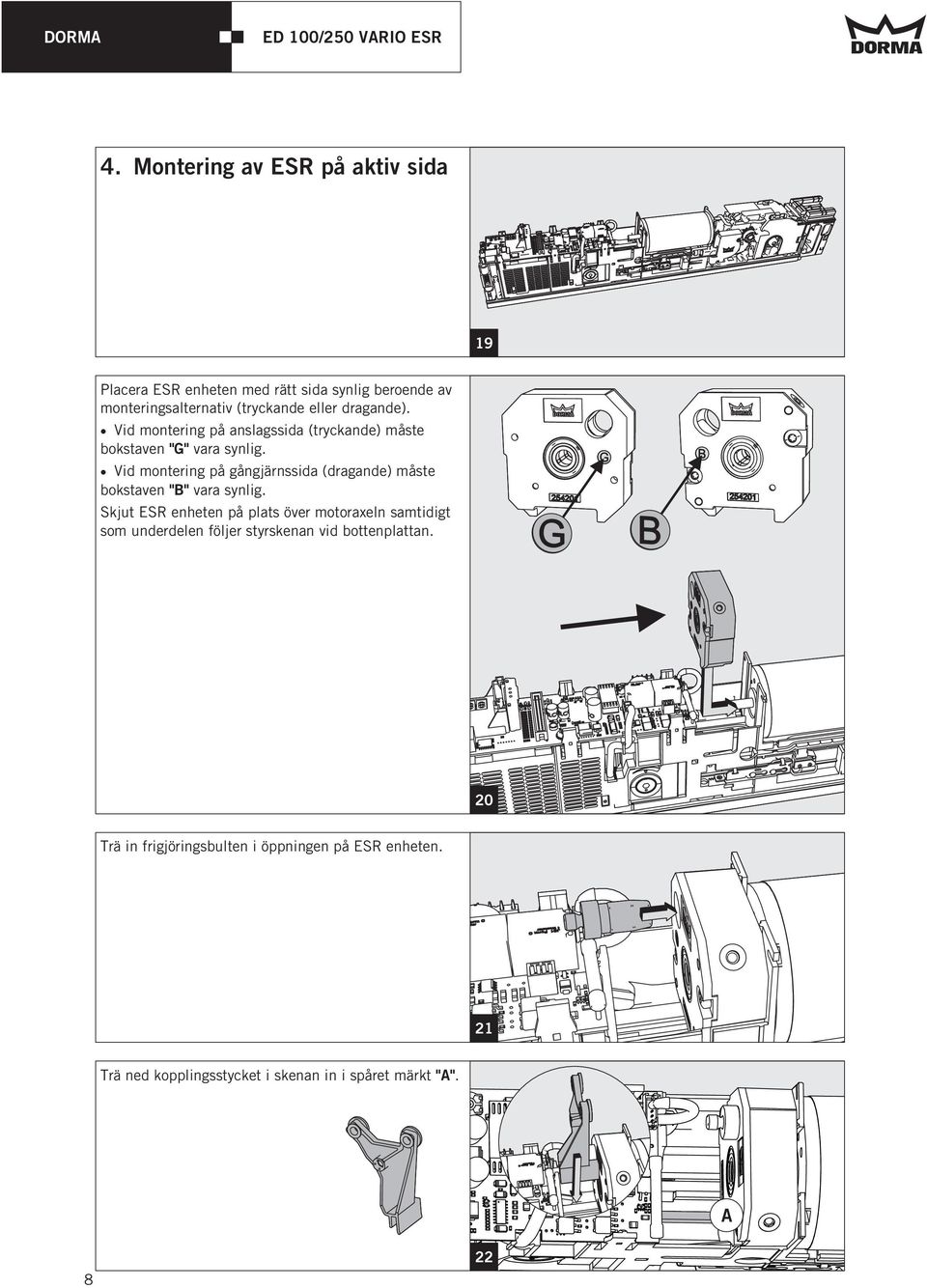

8 4. Montering av ESR på aktiv sida 19 Placera ESR enheten med rätt sida synlig beroende av monteringsalternativ (tryckande eller dragande). Vid montering på anslagssida (tryckande) måste bokstaven "G" vara synlig. Vid montering på gångjärnssida (dragande) måste bokstaven "B" vara synlig. Skjut ESR enheten på plats över motoraxeln samtidigt som underdelen följer styrskenan vid bottenplattan. 20 Trä in frigjöringsbulten i öppningen på ESR enheten. 21 Trä ned kopplingsstycket i skenan in i spåret märkt "". 8 22

Vid montering på gångjärnssida (dragande) måste bokstaven "B" vara synlig.

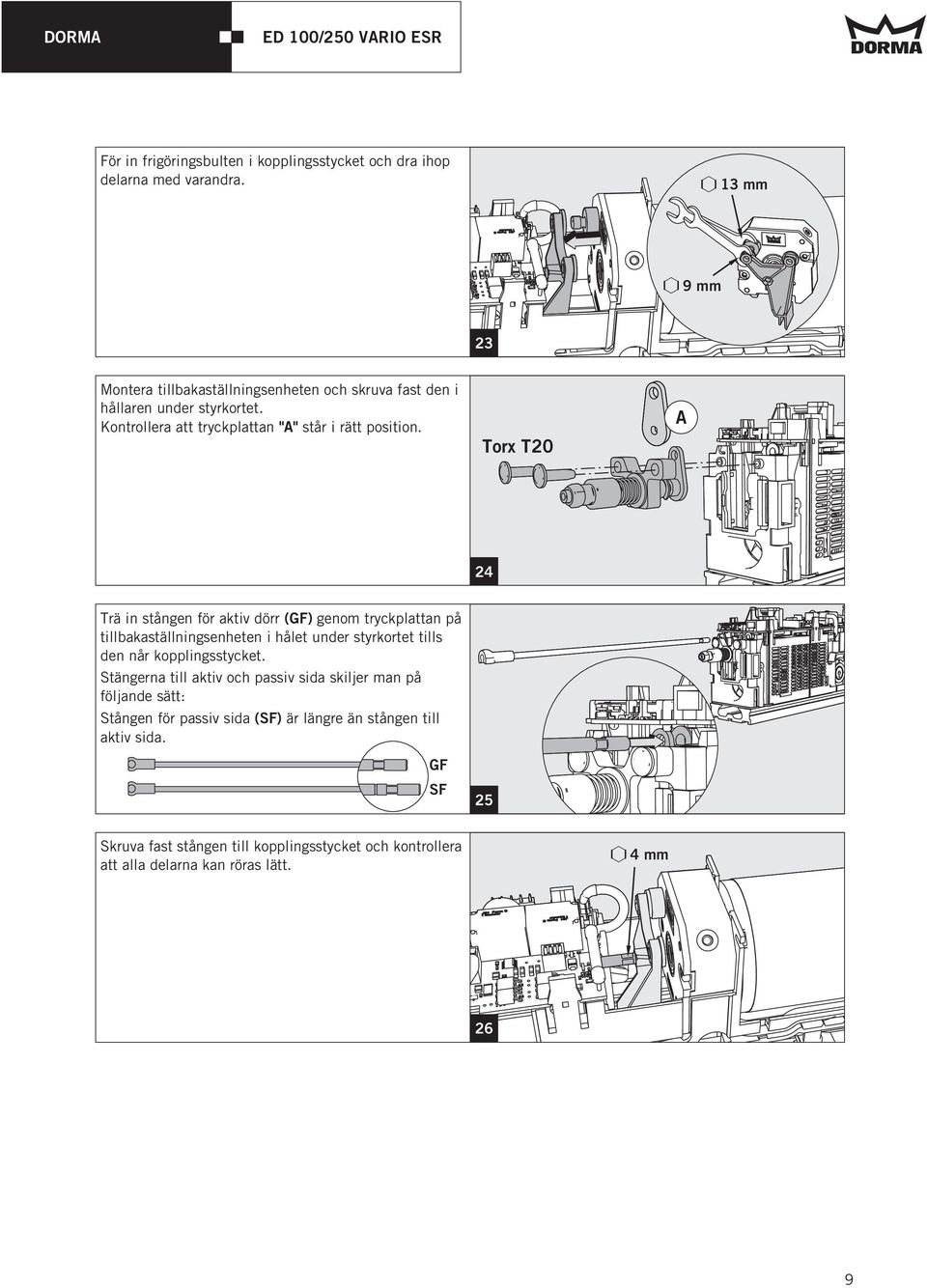

9 För in frigöringsbulten i kopplingsstycket och dra ihop delarna med varandra. 13 mm 9 mm 23 Montera tillbakaställningsenheten och skruva fast den i hållaren under styrkortet. Kontrollera att tryckplattan "" står i rätt position. Torx T20 24 Trä in stången för aktiv dörr (GF) genom tryckplattan på tillbakaställningsenheten i hålet under styrkortet tills den når kopplingsstycket. Stängerna till aktiv och passiv sida skiljer man på följande sätt: Stången för passiv sida (SF) är längre än stången till aktiv sida. GF SF 25 Skruva fast stången till kopplingsstycket och kontrollera att alla delarna kan röras lätt. 4 mm 26 9

Torx T20 24 Trä in stången för aktiv dörr (GF) genom tryckplattan på tillbakaställningsenheten i hålet under styrkortet tills den når kopplingsstycket.

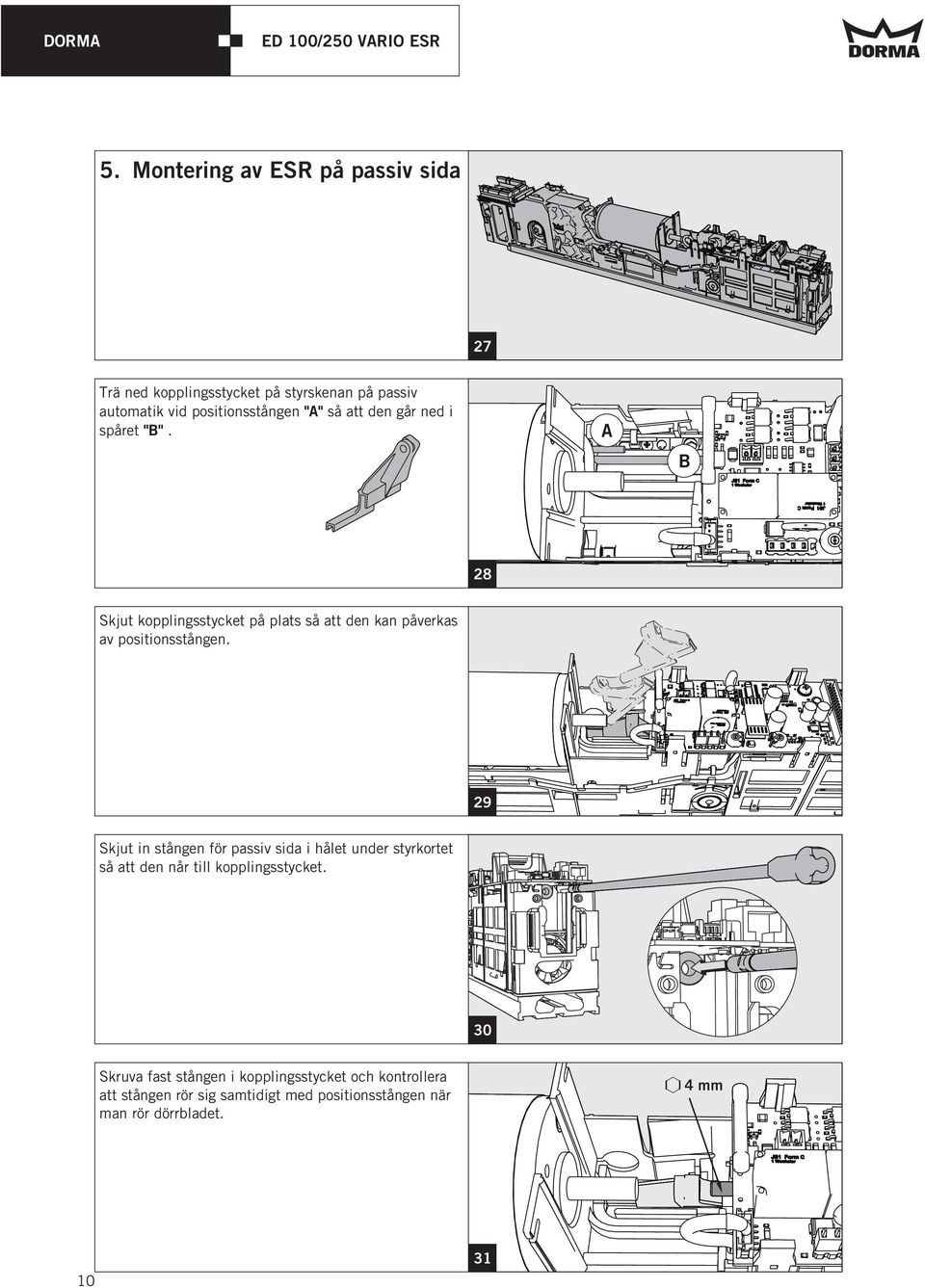

10 5. Montering av ESR på passiv sida 27 Trä ned kopplingsstycket på styrskenan på passiv automatik vid positionsstången "" så att den går ned i spåret "B". B 28 Skjut kopplingsstycket på plats så att den kan påverkas av positionsstången. 29 Skjut in stången för passiv sida i hålet under styrkortet så att den når till kopplingsstycket. 30 Skruva fast stången i kopplingsstycket och kontrollera att stången rör sig samtidigt med positionsstången när man rör dörrbladet. 4 mm

29 Skjut in stången för passiv sida i hålet under styrkortet så att den når till kopplingsstycket.

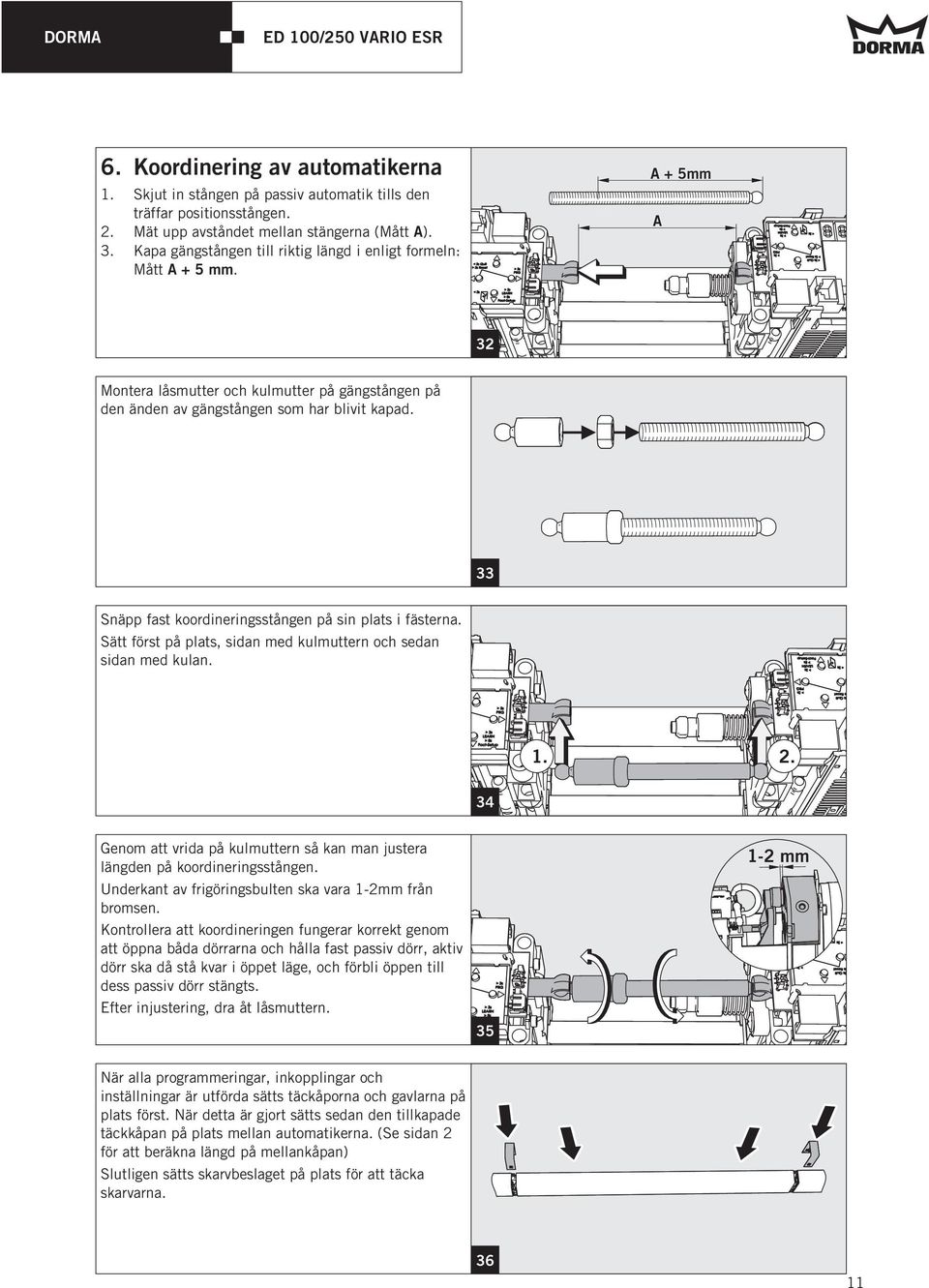

11 6. Koordinering av automatikerna 1. Skjut in stången på passiv automatik tills den träffar positionsstången. 2. Mät upp avståndet mellan stängerna (Mått ). 3. Kapa gängstången till riktig längd i enligt formeln: Mått + 5 mm. + 5mm 32 Montera låsmutter och kulmutter på gängstången på den änden av gängstången som har blivit kapad. 33 Snäpp fast koordineringsstången på sin plats i fästerna. Sätt först på plats, sidan med kulmuttern och sedan sidan med kulan Genom att vrida på kulmuttern så kan man justera längden på koordineringsstången. Underkant av frigöringsbulten ska vara 1-2mm från bromsen. Kontrollera att koordineringen fungerar korrekt genom att öppna båda dörrarna och hålla fast passiv dörr, aktiv dörr ska då stå kvar i öppet läge, och förbli öppen till dess passiv dörr stängts. Efter injustering, dra åt låsmuttern mm När alla programmeringar, inkopplingar och inställningar är utförda sätts täckåporna och gavlarna på plats först. När detta är gjort sätts sedan den tillkapade täckkåpan på plats mellan automatikerna. (Se sidan 2 för att beräkna längd på mellankåpan) Slutligen sätts skarvbeslaget på plats för att täcka skarvarna

33 Snäpp fast koordineringsstången på sin plats i fästerna. Sätt först på plats, sidan med kulmuttern och sedan sidan med kulan. 1. 2.

12 Installation instruction ED 100/250 ESR SE.cdr DORM Sverige B F O Petersons Gata VÄSTR FRÖLUND Tlf Fax info@dorma.se DORM förbehåller sig rätten till ändringar

FRÖLUND Tlf +4631289520 Fax +4631281739 info@dorma.
