Exempel på hur man kan bygga enkla former i Illustrator

Transkript

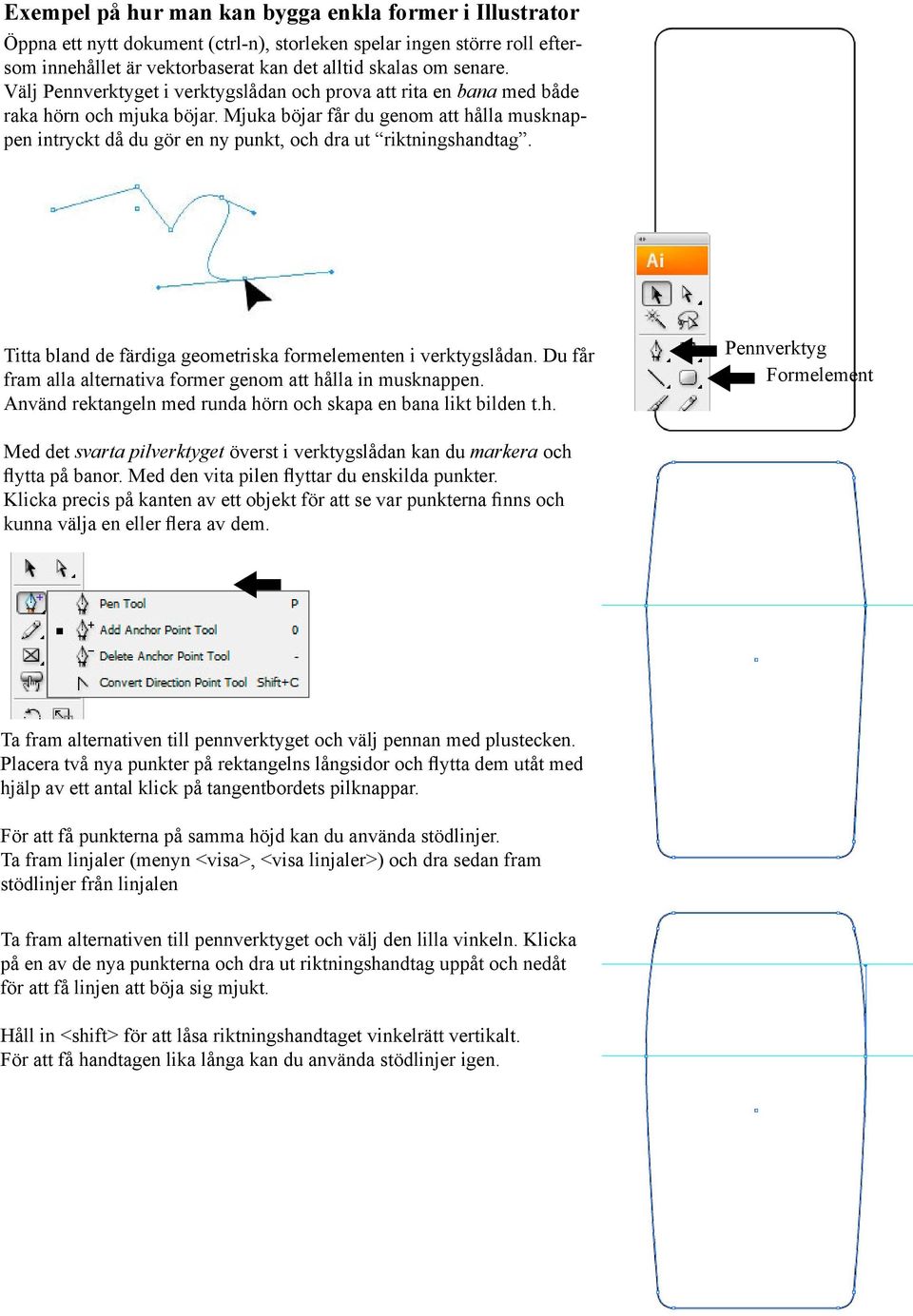

1 Exempel på hur man kan bygga enkla former i Illustrator Öppna ett nytt dokument (ctrl-n), storleken spelar ingen större roll eftersom innehållet är vektorbaserat kan det alltid skalas om senare. Välj Pennverktyget i verktygslådan och prova att rita en bana med både raka hörn och mjuka böjar. Mjuka böjar får du genom att hålla musknappen intryckt då du gör en ny punkt, och dra ut riktningshandtag. Titta bland de färdiga geometriska formelementen i verktygslådan. Du får fram alla alternativa former genom att hålla in musknappen. Använd rektangeln med runda hörn och skapa en bana likt bilden t.h. Pennverktyg Formelement Med det svarta pilverktyget överst i verktygslådan kan du markera och flytta på banor. Med den vita pilen flyttar du enskilda punkter. Klicka precis på kanten av ett objekt för att se var punkterna finns och kunna välja en eller flera av dem. Ta fram alternativen till pennverktyget och välj pennan med plustecken. Placera två nya punkter på rektangelns långsidor och flytta dem utåt med hjälp av ett antal klick på tangentbordets pilknappar. För att få punkterna på samma höjd kan du använda stödlinjer. Ta fram linjaler (menyn <visa>, <visa linjaler>) och dra sedan fram stödlinjer från linjalen Ta fram alternativen till pennverktyget och välj den lilla vinkeln. Klicka på en av de nya punkterna och dra ut riktningshandtag uppåt och nedåt för att få linjen att böja sig mjukt. Håll in <shift> för att låsa riktningshandtaget vinkelrätt vertikalt. För att få handtagen lika långa kan du använda stödlinjer igen.

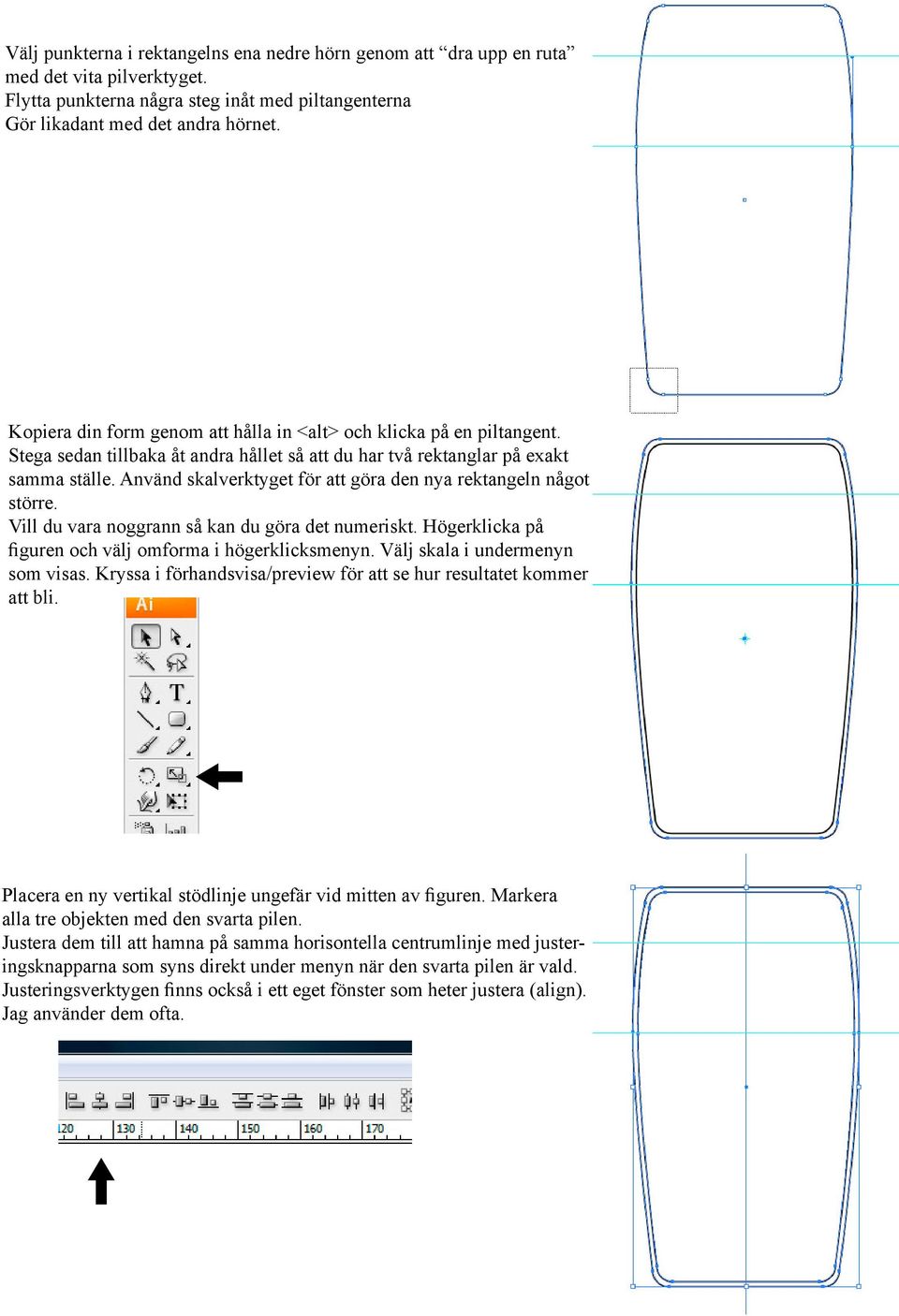

2 Välj punkterna i rektangelns ena nedre hörn genom att dra upp en ruta med det vita pilverktyget. Flytta punkterna några steg inåt med piltangenterna Gör likadant med det andra hörnet. Kopiera din form genom att hålla in <alt> och klicka på en piltangent. Stega sedan tillbaka åt andra hållet så att du har två rektanglar på exakt samma ställe. Använd skalverktyget för att göra den nya rektangeln något större. Vill du vara noggrann så kan du göra det numeriskt. Högerklicka på figuren och välj omforma i högerklicksmenyn. Välj skala i undermenyn som visas. Kryssa i förhandsvisa/preview för att se hur resultatet kommer att bli. Placera en ny vertikal stödlinje ungefär vid mitten av figuren. Markera alla tre objekten med den svarta pilen. Justera dem till att hamna på samma horisontella centrumlinje med justeringsknapparna som syns direkt under menyn när den svarta pilen är vald. Justeringsverktygen finns också i ett eget fönster som heter justera (align). Jag använder dem ofta.

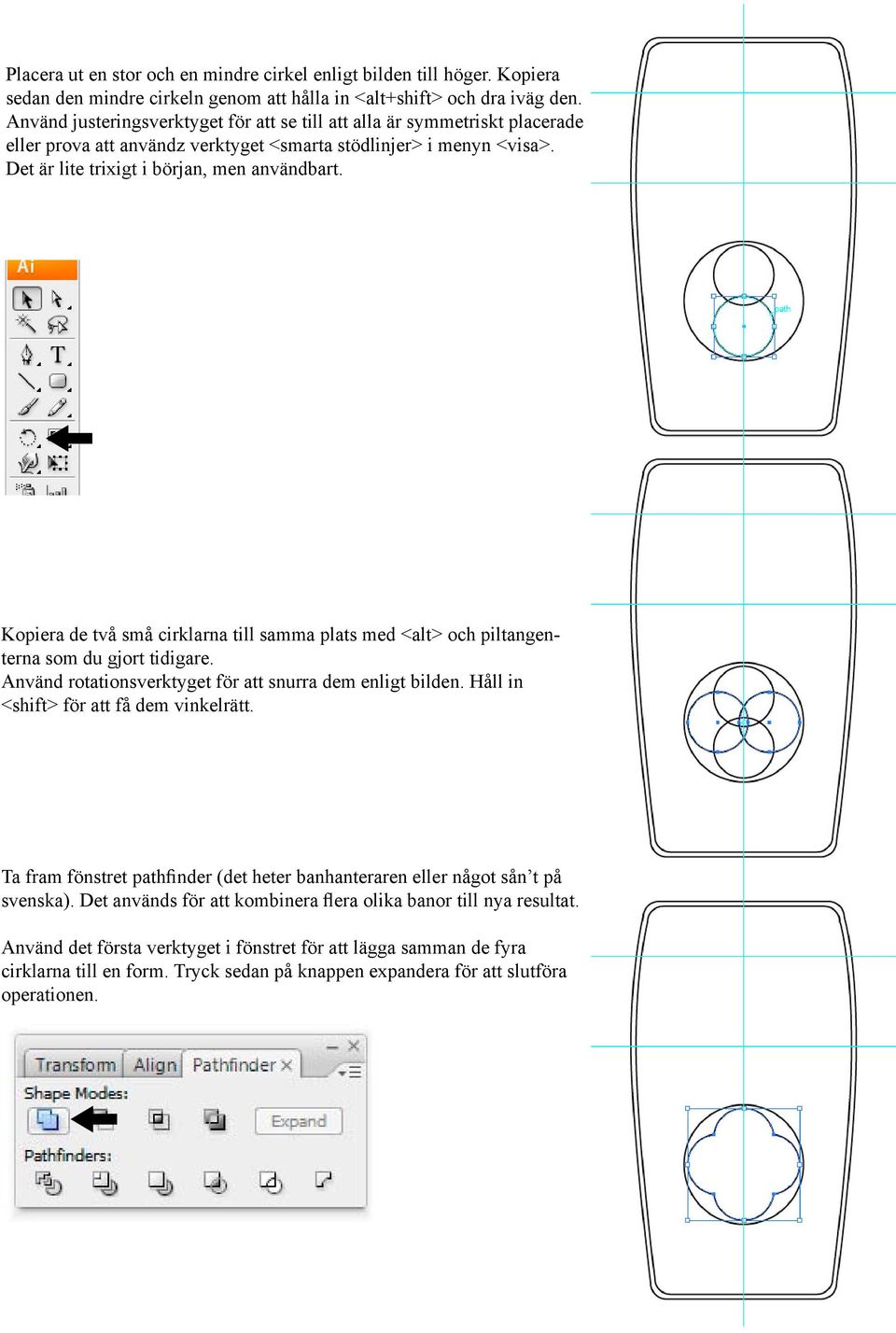

3 Placera ut en stor och en mindre cirkel enligt bilden till höger. Kopiera sedan den mindre cirkeln genom att hålla in <alt+shift> och dra iväg den. Använd justeringsverktyget för att se till att alla är symmetriskt placerade eller prova att användz verktyget <smarta stödlinjer> i menyn <visa>. Det är lite trixigt i början, men användbart. Kopiera de två små cirklarna till samma plats med <alt> och piltangenterna som du gjort tidigare. Använd rotationsverktyget för att snurra dem enligt bilden. Håll in <shift> för att få dem vinkelrätt. Ta fram fönstret pathfinder (det heter banhanteraren eller något sån t på svenska). Det används för att kombinera flera olika banor till nya resultat. Använd det första verktyget i fönstret för att lägga samman de fyra cirklarna till en form. Tryck sedan på knappen expandera för att slutföra operationen.

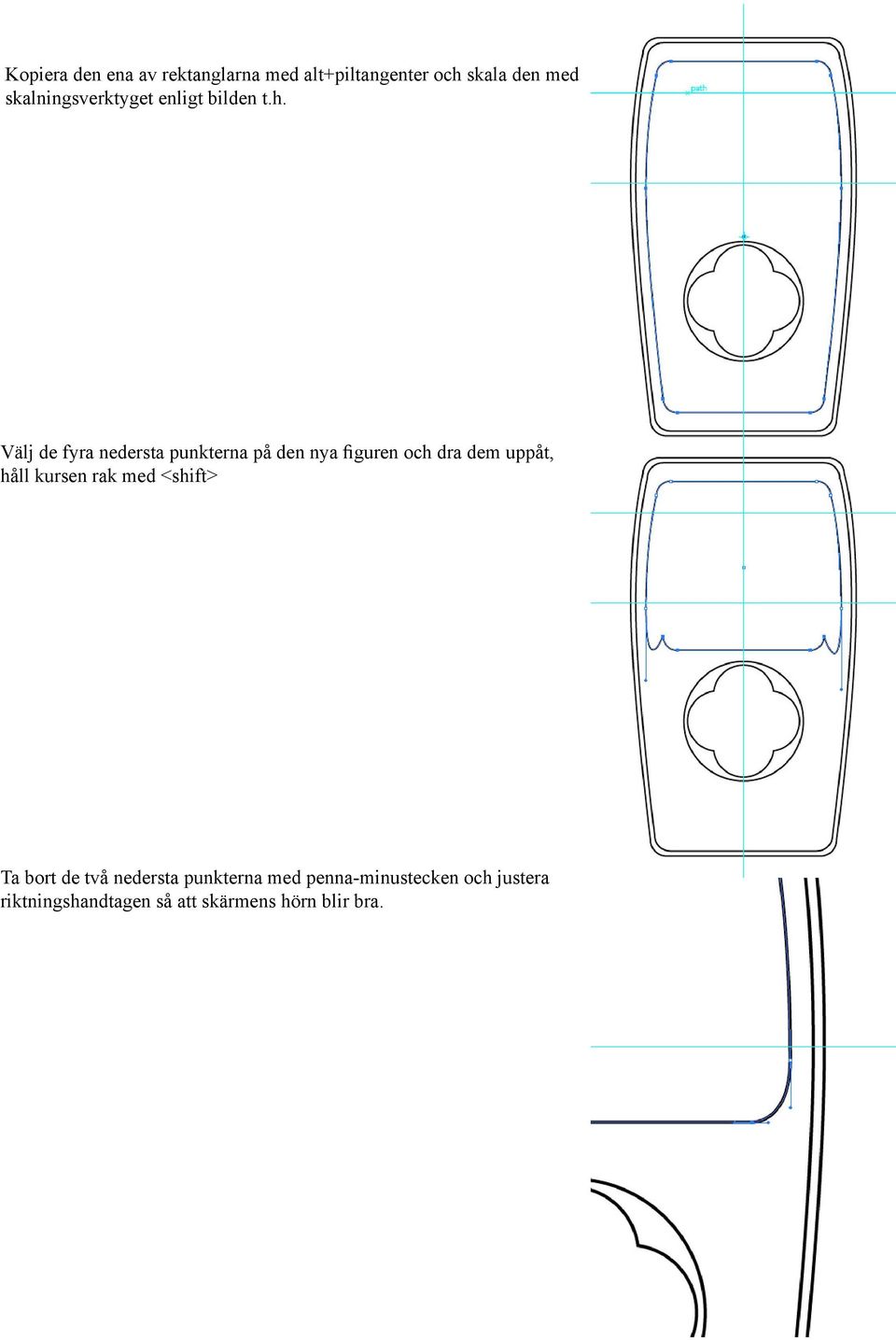

4 Kopiera den ena av rektanglarna med alt+piltangenter och skala den med skalningsverktyget enligt bilden t.h. Välj de fyra nedersta punkterna på den nya figuren och dra dem uppåt, håll kursen rak med <shift> Ta bort de två nedersta punkterna med penna-minustecken och justera riktningshandtagen så att skärmens hörn blir bra.

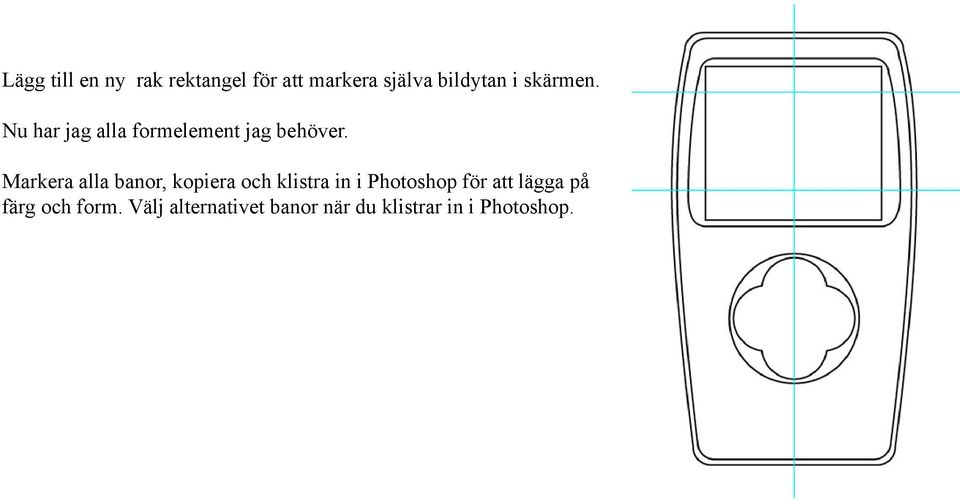

5 Lägg till en ny rak rektangel för att markera själva bildytan i skärmen. Nu har jag alla formelement jag behöver. Markera alla banor, kopiera och klistra in i Photoshop för att lägga på färg och form. Välj alternativet banor när du klistrar in i Photoshop.
