REKONDITIONERING NETTI III / Netti 4U Comfort CED

Transkript

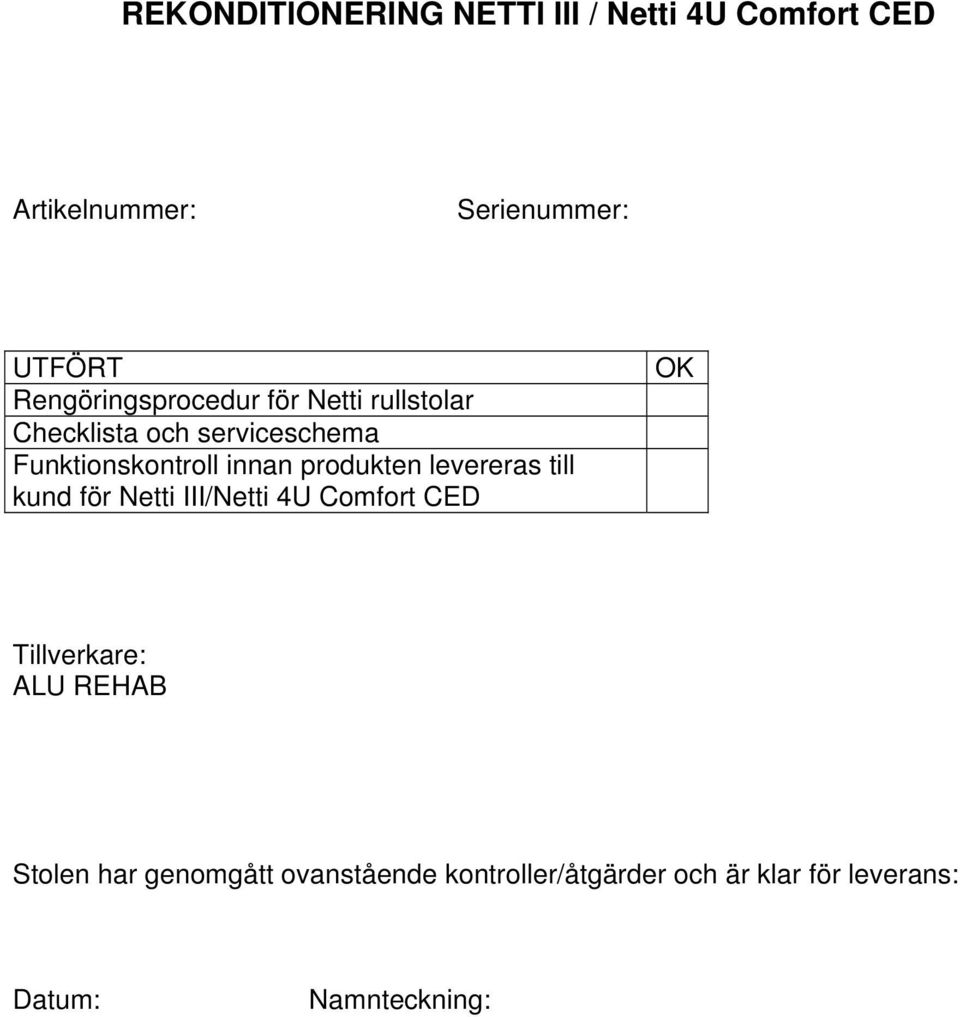

1 REKONDITIONERING NETTI III / Netti 4U Comfort CED Artikelnummer: Serienummer: UTFÖRT Rengöringsprocedur för Netti rullstolar Checklista och serviceschema Funktionskontroll innan produkten levereras till kund för Netti III/Netti 4U Comfort CED OK Tillverkare: ALU REHAB Stolen har genomgått ovanstående kontroller/åtgärder och är klar för leverans:

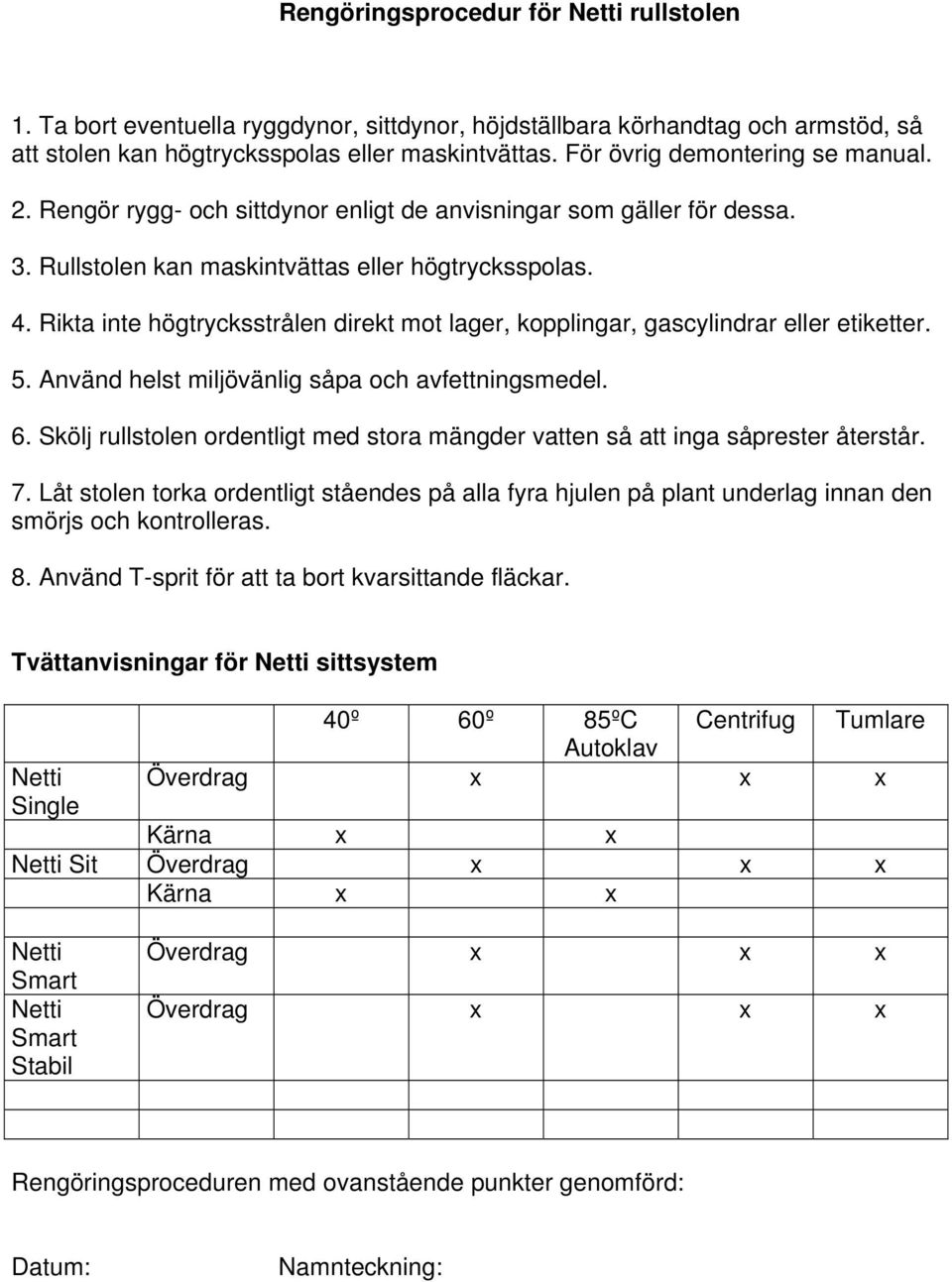

2 Rengöringsprocedur för Netti rullstolen 1. Ta bort eventuella ryggdynor, sittdynor, höjdställbara körhandtag och armstöd, så att stolen kan högtrycksspolas eller maskintvättas. För övrig demontering se manual. 2. Rengör rygg- och sittdynor enligt de anvisningar som gäller för dessa. 3. Rullstolen kan maskintvättas eller högtrycksspolas. 4. Rikta inte högtrycksstrålen direkt mot lager, kopplingar, gascylindrar eller etiketter. 5. Använd helst miljövänlig såpa och avfettningsmedel. 6. Skölj rullstolen ordentligt med stora mängder vatten så att inga såprester återstår. 7. Låt stolen torka ordentligt ståendes på alla fyra hjulen på plant underlag innan den smörjs och kontrolleras. 8. Använd T-sprit för att ta bort kvarsittande fläckar. Tvättanvisningar för Netti sittsystem Netti Single 40º 60º 85ºC Autoklav Centrifug Tumlare Överdrag x x x Kärna x x Netti Sit Överdrag x x x Kärna x x Netti Smart Netti Smart Stabil Överdrag x x x Överdrag x x x Rengöringsproceduren med ovanstående punkter genomförd:

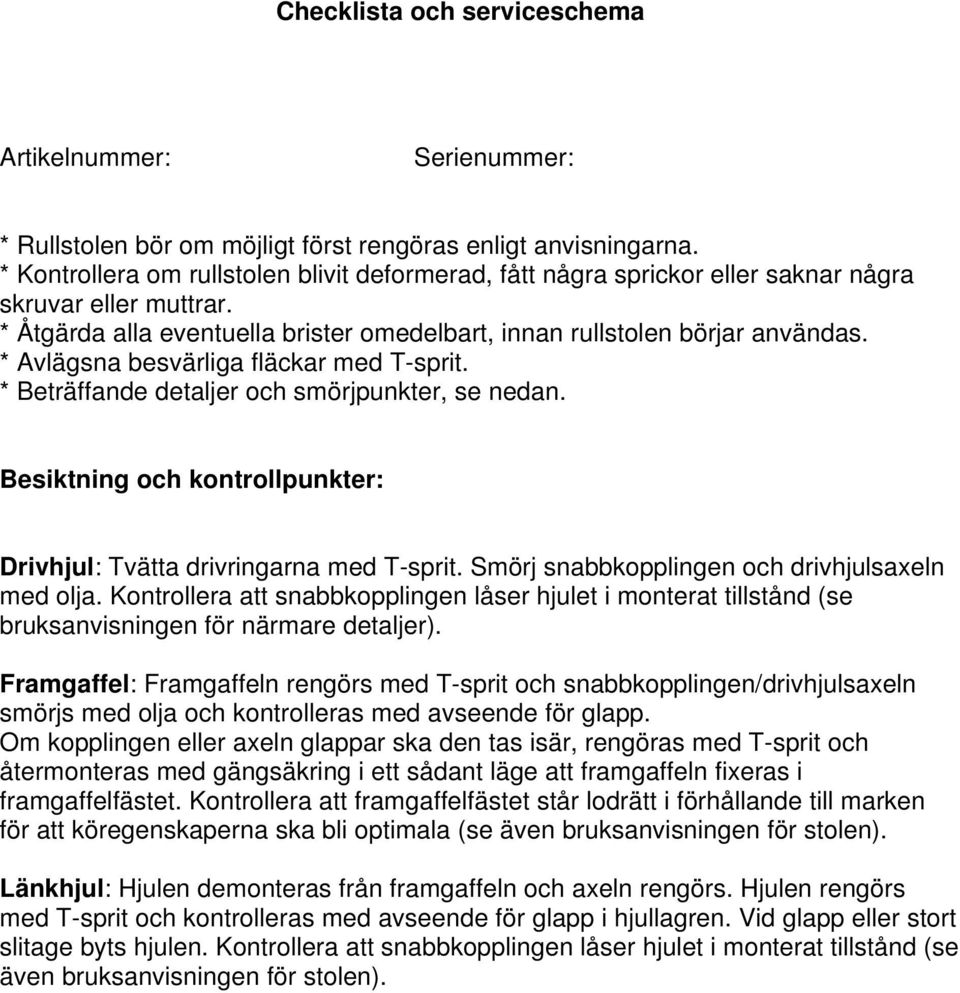

3 Checklista och serviceschema Artikelnummer: Serienummer: * Rullstolen bör om möjligt först rengöras enligt anvisningarna. * Kontrollera om rullstolen blivit deformerad, fått några sprickor eller saknar några skruvar eller muttrar. * Åtgärda alla eventuella brister omedelbart, innan rullstolen börjar användas. * Avlägsna besvärliga fläckar med T-sprit. * Beträffande detaljer och smörjpunkter, se nedan. Besiktning och kontrollpunkter: Drivhjul: Tvätta drivringarna med T-sprit. Smörj snabbkopplingen och drivhjulsaxeln med olja. Kontrollera att snabbkopplingen låser hjulet i monterat tillstånd (se bruksanvisningen för närmare detaljer). Framgaffel: Framgaffeln rengörs med T-sprit och snabbkopplingen/drivhjulsaxeln smörjs med olja och kontrolleras med avseende för glapp. Om kopplingen eller axeln glappar ska den tas isär, rengöras med T-sprit och återmonteras med gängsäkring i ett sådant läge att framgaffeln fixeras i framgaffelfästet. Kontrollera att framgaffelfästet står lodrätt i förhållande till marken för att köregenskaperna ska bli optimala (se även bruksanvisningen för stolen). Länkhjul: Hjulen demonteras från framgaffeln och axeln rengörs. Hjulen rengörs med T-sprit och kontrolleras med avseende för glapp i hjullagren. Vid glapp eller stort slitage byts hjulen. Kontrollera att snabbkopplingen låser hjulet i monterat tillstånd (se även bruksanvisningen för stolen).

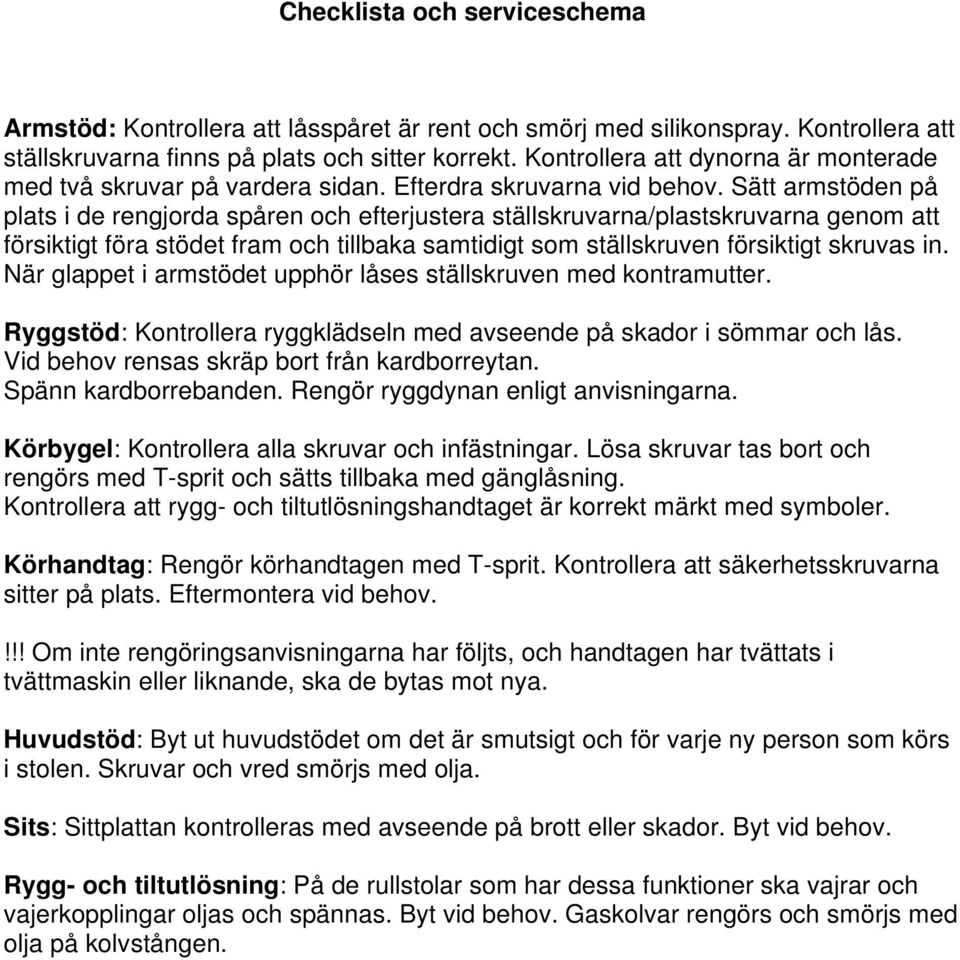

4 Checklista och serviceschema Armstöd: Kontrollera att låsspåret är rent och smörj med silikonspray. Kontrollera att ställskruvarna finns på plats och sitter korrekt. Kontrollera att dynorna är monterade med två skruvar på vardera sidan. Efterdra skruvarna vid behov. Sätt armstöden på plats i de rengjorda spåren och efterjustera ställskruvarna/plastskruvarna genom att försiktigt föra stödet fram och tillbaka samtidigt som ställskruven försiktigt skruvas in. När glappet i armstödet upphör låses ställskruven med kontramutter. Ryggstöd: Kontrollera ryggklädseln med avseende på skador i sömmar och lås. Vid behov rensas skräp bort från kardborreytan. Spänn kardborrebanden. Rengör ryggdynan enligt anvisningarna. Körbygel: Kontrollera alla skruvar och infästningar. Lösa skruvar tas bort och rengörs med T-sprit och sätts tillbaka med gänglåsning. Kontrollera att rygg- och tiltutlösningshandtaget är korrekt märkt med symboler. Körhandtag: Rengör körhandtagen med T-sprit. Kontrollera att säkerhetsskruvarna sitter på plats. Eftermontera vid behov.!!! Om inte rengöringsanvisningarna har följts, och handtagen har tvättats i tvättmaskin eller liknande, ska de bytas mot nya. Huvudstöd: Byt ut huvudstödet om det är smutsigt och för varje ny person som körs i stolen. Skruvar och vred smörjs med olja. Sits: Sittplattan kontrolleras med avseende på brott eller skador. Byt vid behov. Rygg- och tiltutlösning: På de rullstolar som har dessa funktioner ska vajrar och vajerkopplingar oljas och spännas. Byt vid behov. Gaskolvar rengörs och smörjs med olja på kolvstången.

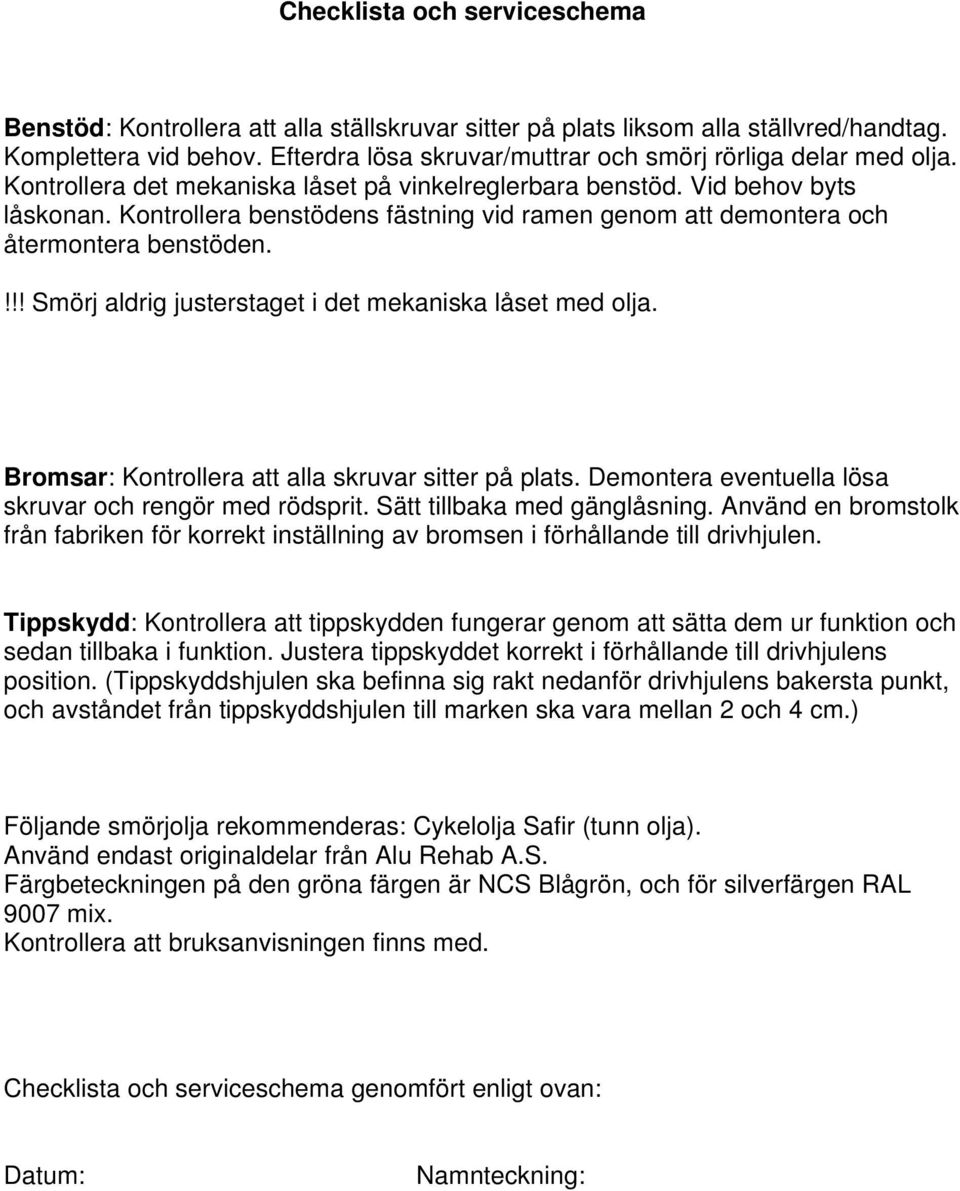

5 Checklista och serviceschema Benstöd: Kontrollera att alla ställskruvar sitter på plats liksom alla ställvred/handtag. Komplettera vid behov. Efterdra lösa skruvar/muttrar och smörj rörliga delar med olja. Kontrollera det mekaniska låset på vinkelreglerbara benstöd. Vid behov byts låskonan. Kontrollera benstödens fästning vid ramen genom att demontera och återmontera benstöden.!!! Smörj aldrig justerstaget i det mekaniska låset med olja. Bromsar: Kontrollera att alla skruvar sitter på plats. Demontera eventuella lösa skruvar och rengör med rödsprit. Sätt tillbaka med gänglåsning. Använd en bromstolk från fabriken för korrekt inställning av bromsen i förhållande till drivhjulen. Tippskydd: Kontrollera att tippskydden fungerar genom att sätta dem ur funktion och sedan tillbaka i funktion. Justera tippskyddet korrekt i förhållande till drivhjulens position. (Tippskyddshjulen ska befinna sig rakt nedanför drivhjulens bakersta punkt, och avståndet från tippskyddshjulen till marken ska vara mellan 2 och 4 cm.) Följande smörjolja rekommenderas: Cykelolja Safir (tunn olja). Använd endast originaldelar från Alu Rehab A.S. Färgbeteckningen på den gröna färgen är NCS Blågrön, och för silverfärgen RAL 9007 mix. Kontrollera att bruksanvisningen finns med. Checklista och serviceschema genomfört enligt ovan:

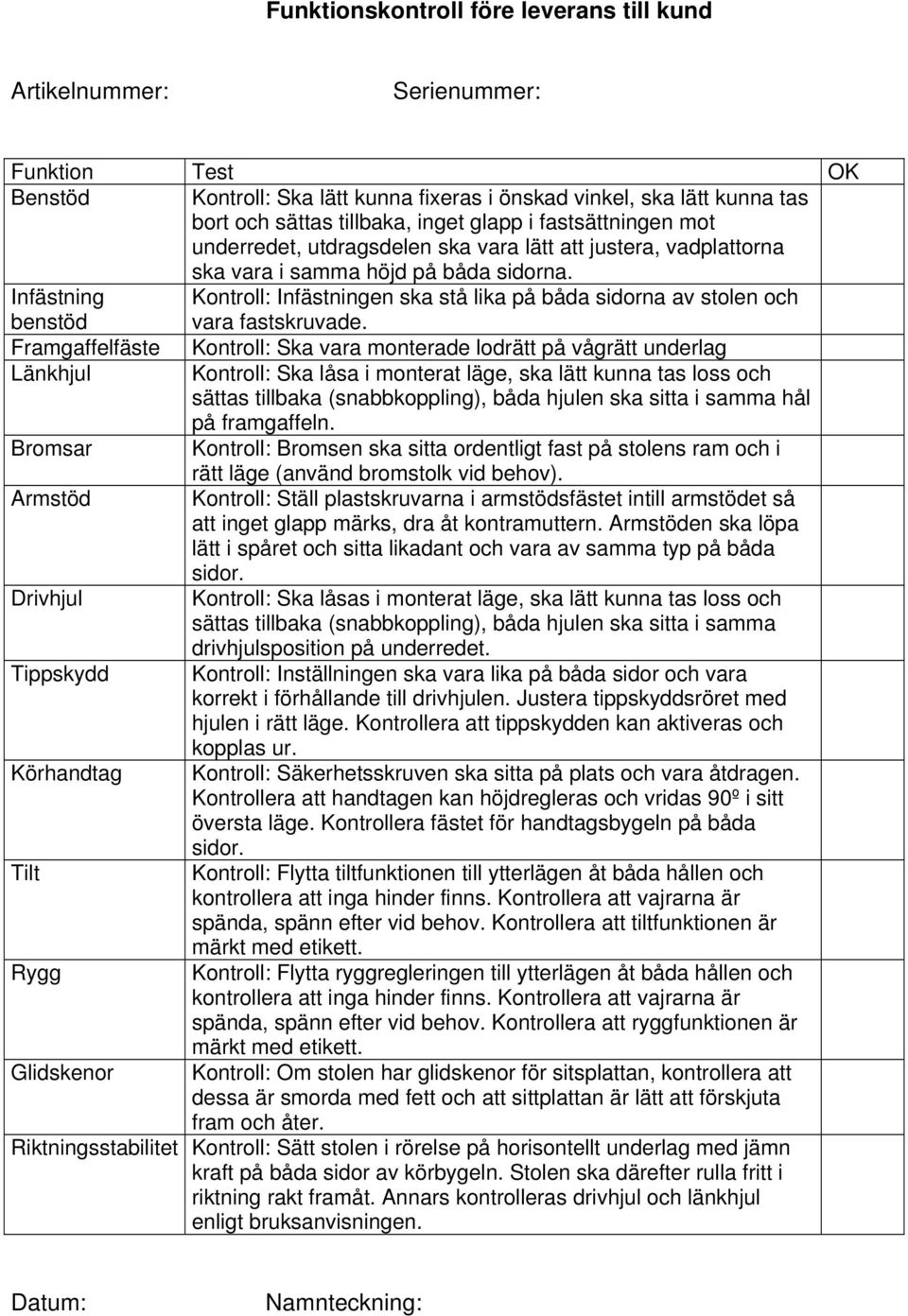

6 Funktionskontroll före leverans till kund Artikelnummer: Serienummer: Funktion Test OK Benstöd Kontroll: Ska lätt kunna fixeras i önskad vinkel, ska lätt kunna tas bort och sättas tillbaka, inget glapp i fastsättningen mot underredet, utdragsdelen ska vara lätt att justera, vadplattorna ska vara i samma höjd på båda sidorna. Infästning benstöd Kontroll: Infästningen ska stå lika på båda sidorna av stolen och vara fastskruvade. Framgaffelfäste Kontroll: Ska vara monterade lodrätt på vågrätt underlag Länkhjul Kontroll: Ska låsa i monterat läge, ska lätt kunna tas loss och sättas tillbaka (snabbkoppling), båda hjulen ska sitta i samma hål på framgaffeln. Bromsar Kontroll: Bromsen ska sitta ordentligt fast på stolens ram och i rätt läge (använd bromstolk vid behov). Armstöd Kontroll: Ställ plastskruvarna i armstödsfästet intill armstödet så att inget glapp märks, dra åt kontramuttern. Armstöden ska löpa lätt i spåret och sitta likadant och vara av samma typ på båda sidor. Drivhjul Kontroll: Ska låsas i monterat läge, ska lätt kunna tas loss och sättas tillbaka (snabbkoppling), båda hjulen ska sitta i samma drivhjulsposition på underredet. Tippskydd Kontroll: Inställningen ska vara lika på båda sidor och vara korrekt i förhållande till drivhjulen. Justera tippskyddsröret med hjulen i rätt läge. Kontrollera att tippskydden kan aktiveras och kopplas ur. Körhandtag Kontroll: Säkerhetsskruven ska sitta på plats och vara åtdragen. Kontrollera att handtagen kan höjdregleras och vridas 90º i sitt översta läge. Kontrollera fästet för handtagsbygeln på båda sidor. Tilt Kontroll: Flytta tiltfunktionen till ytterlägen åt båda hållen och kontrollera att inga hinder finns. Kontrollera att vajrarna är spända, spänn efter vid behov. Kontrollera att tiltfunktionen är märkt med etikett. Rygg Kontroll: Flytta ryggregleringen till ytterlägen åt båda hållen och kontrollera att inga hinder finns. Kontrollera att vajrarna är spända, spänn efter vid behov. Kontrollera att ryggfunktionen är märkt med etikett. Glidskenor Kontroll: Om stolen har glidskenor för sitsplattan, kontrollera att dessa är smorda med fett och att sittplattan är lätt att förskjuta fram och åter. Riktningsstabilitet Kontroll: Sätt stolen i rörelse på horisontellt underlag med jämn kraft på båda sidor av körbygeln. Stolen ska därefter rulla fritt i riktning rakt framåt. Annars kontrolleras drivhjul och länkhjul enligt bruksanvisningen.

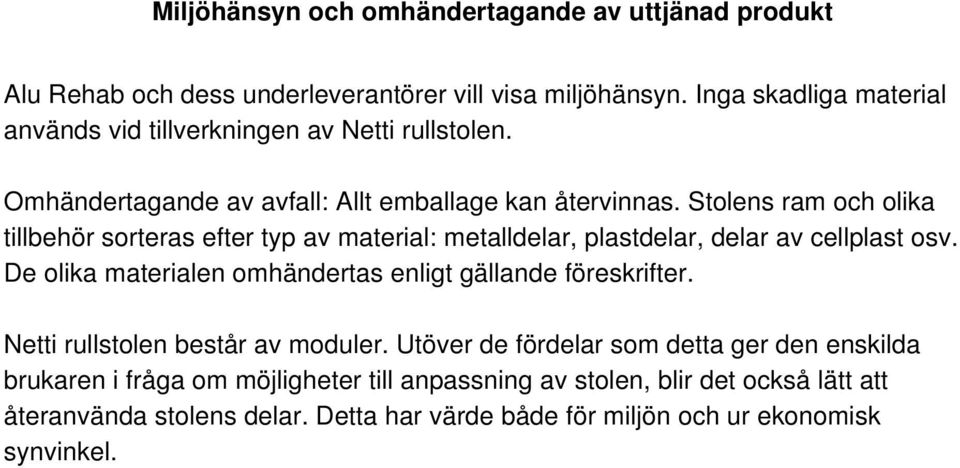

7 Miljöhänsyn och omhändertagande av uttjänad produkt Alu Rehab och dess underleverantörer vill visa miljöhänsyn. Inga skadliga material används vid tillverkningen av Netti rullstolen. Omhändertagande av avfall: Allt emballage kan återvinnas. Stolens ram och olika tillbehör sorteras efter typ av material: metalldelar, plastdelar, delar av cellplast osv. De olika materialen omhändertas enligt gällande föreskrifter. Netti rullstolen består av moduler. Utöver de fördelar som detta ger den enskilda brukaren i fråga om möjligheter till anpassning av stolen, blir det också lätt att återanvända stolens delar. Detta har värde både för miljön och ur ekonomisk synvinkel.
