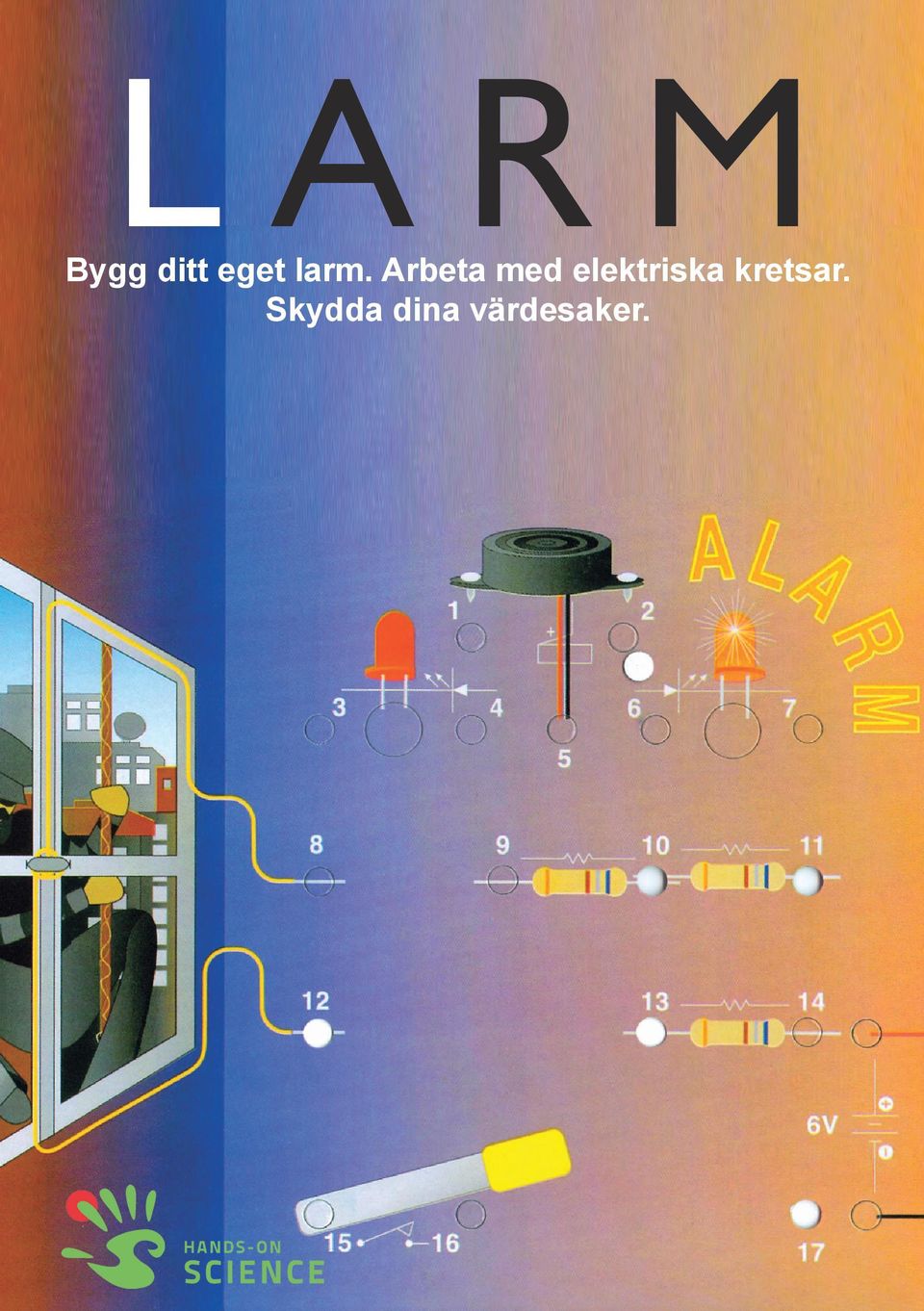

1 LARM Bygg ditt eget larm. Arbeta med elektriska kretsar. Skydda dina värdesaker.

2 INNEHÅLL kretskort och larmpanel batterihållare brickor lysdioder, LED motstånd summer strömbrytare påsnitar skruvar kartong med aluminiumfolie sandpapper pappersklämmor lackerad koppartråd Utöver det här behöver du några vanliga tillbehör: Sax, tejp och 4 st 1,5V AA batterier VARNING Var försiktig när du använder vassa tillbehör. Ej lämpligt för barn under 3 år. Använd bara batterier, andra elektriska spänningskällor kan vara farligt! Bland inte gamla och nya batterier. Blanda inta Alkaliska och brunstensbatterier. Använd inte laddningsbara NiCa batterier. 2 Se alltid till att en vuxen person finns närvarande vis arbetet med den här experimentsatsen.

3 BATTERIHÅLLAREN Hur du använder batterihållaren För att öppna 6V batterihållaren, pressa in den lilla fyrkanten på kortsidan, därefter kan locket öppnas. 1. Sätt i de 4 batterierna så som bilden visar. Lägg märke till att det finns en liten säkring på 2 A i hållaren. Denna säkring används av säkerhetsskäl. Om säkringen brinner av ska den ersättas med en ny 2 A säkring. 2. Stäng locket när batterierna är på plats. I det ena hörnet på batterihållaren finns en strömbrytare märkt ON OFF. Se till att strömbrytaren är i OFF läge när du inte använder larmet. På lådan finns även två hål. Det ena märkt ( ) och det andra märkt (+). För att ansluta batterihållaren till kretskortet. Sätt den röda batterikabeln i hålet märkt (+) och den svarta kabeln i hålet märkt ( ) När du inte använder batterihållaren, ta bort kablarna och sätt hållaren i OFF läge. 3

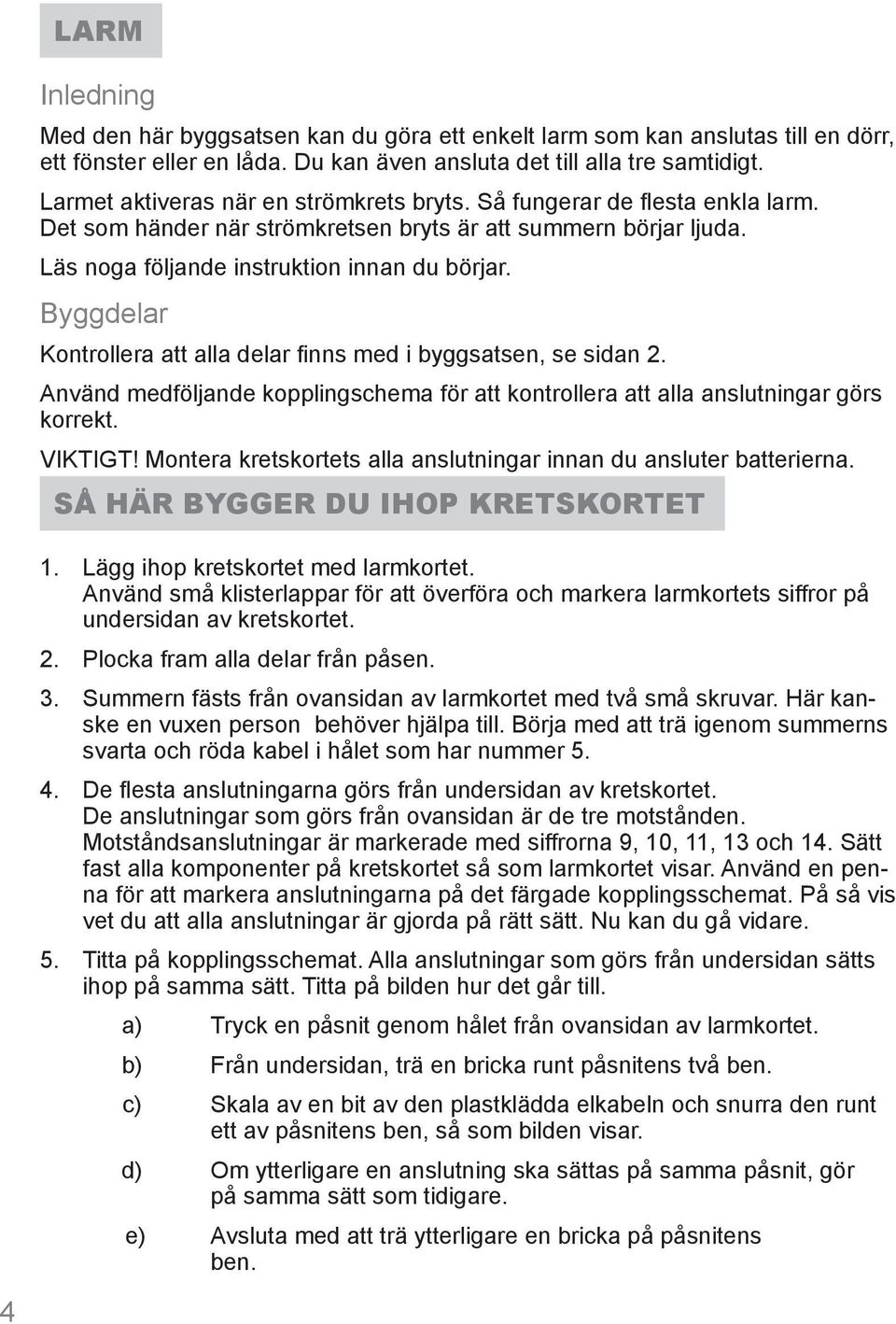

4 LARM Inledning Med den här byggsatsen kan du göra ett enkelt larm som kan anslutas till en dörr, ett fönster eller en låda. Du kan även ansluta det till alla tre samtidigt. Larmet aktiveras när en strömkrets bryts. Så fungerar de flesta enkla larm. Det som händer när strömkretsen bryts är att summern börjar ljuda. Läs noga följande instruktion innan du börjar. Byggdelar Kontrollera att alla delar finns med i byggsatsen, se sidan 2. Använd medföljande kopplingschema för att kontrollera att alla anslutningar görs korrekt. VIKTIGT! Montera kretskortets alla anslutningar innan du ansluter batterierna. SÅ HÄR BYGGER DU IHOP KRETSKORTET 4 1. Lägg ihop kretskortet med larmkortet. Använd små klisterlappar för att överföra och markera larmkortets siffror på undersidan av kretskortet. 2. Plocka fram alla delar från påsen. 3. Summern fästs från ovansidan av larmkortet med två små skruvar. Här kanske en vuxen person behöver hjälpa till. Börja med att trä igenom summerns svarta och röda kabel i hålet som har nummer De flesta anslutningarna görs från undersidan av kretskortet. De anslutningar som görs från ovansidan är de tre motstånden. Motståndsanslutningar är markerade med siffrorna 9, 10, 11, 13 och 14. Sätt fast alla komponenter på kretskortet så som larmkortet visar. Använd en penna för att markera anslutningarna på det färgade kopplingsschemat. På så vis vet du att alla anslutningar är gjorda på rätt sätt. Nu kan du gå vidare. 5. Titta på kopplingsschemat. Alla anslutningar som görs från undersidan sätts ihop på samma sätt. Titta på bilden hur det går till. a) Tryck en påsnit genom hålet från ovansidan av larmkortet. b) Från undersidan, trä en bricka runt påsnitens två ben. c) Skala av en bit av den plastklädda elkabeln och snurra den runt ett av påsnitens ben, så som bilden visar. d) Om ytterligare en anslutning ska sättas på samma påsnit, gör på samma sätt som tidigare. e) Avsluta med att trä ytterligare en bricka på påsnitens ben.

5 f) Håll emot från ovansidan när du därefter pressar isär påsnitens ben från undersidan. g) Tryck ihop anslutningen så hårt du kan. Det bästa sättet är att hålla emot med fingret från ovansidan och trycka med baksida av en blyertspenna på undersidan. (se bild) Ta gärna en vuxen till hjälp. 6. Motstånden ansluts från ovansidan av larmkortet. Placera varje motstånd som bilden på larmkortet visar. Fäst motstånden genom att trycka ner en påsnit från ovansidan så motståndets metalltråd hamnar mellan påsnitens två ben. Vänd på kretskortet och kontrollera vilka ytterligare anslutningar som behöver göras. Avsluta med att vira in alla lösa ändar på pappersklämmorna. Se till att anslutningarna får bra kontakt genom att vika ut påsnitens ben och trycka hårt med blyertspennan. kretskort bricka påsnitens utvikta ben påsnit bricka, virad runt påsnitens ben 7. Undersök LED lampan (den lilla röda komponenten med två metallben). Lägg märke till att den ena sidan av lampan är platt och där är benet kortare än det andra. När man monterar LED lampan måste alltid den platta sidan (den med det korta benet) vara vänd mot summern. Att ansluta LED lampan kan vara lite besvärligt, om lampan inte ansluts korrekt kommer larmkretsen inte att fungera. 8. Sätt LED lampans ben genom de två hålen och var noga med att den platta sidan (det korta benet) är närmast summern. 5

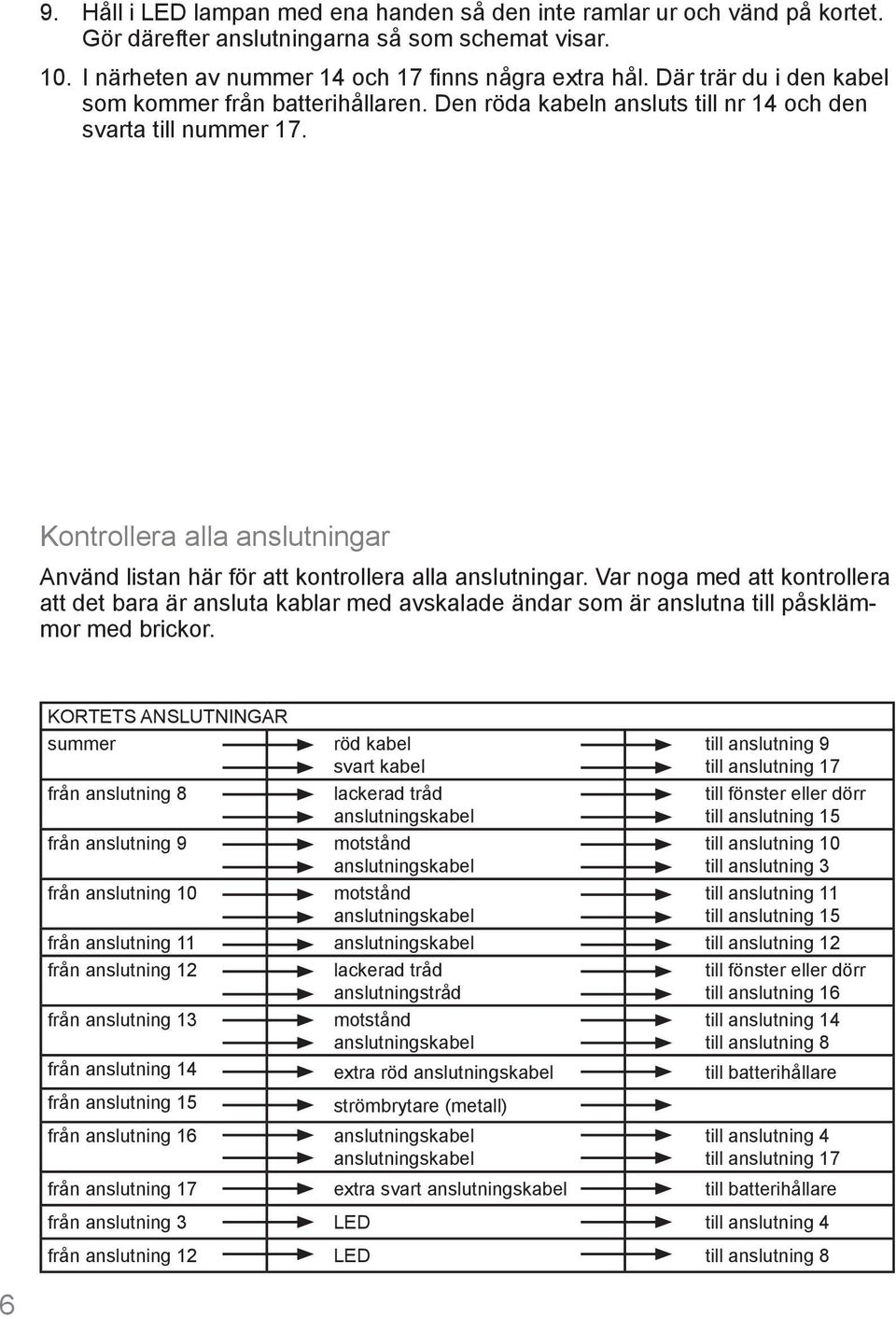

6 9. Håll i LED lampan med ena handen så den inte ramlar ur och vänd på kortet. Gör därefter anslutningarna så som schemat visar. 10. I närheten av nummer 14 och 17 finns några extra hål. Där trär du i den kabel som kommer från batterihållaren. Den röda kabeln ansluts till nr 14 och den svarta till nummer 17. Kontrollera alla anslutningar Använd listan här för att kontrollera alla anslutningar. Var noga med att kontrollera att det bara är ansluta kablar med avskalade ändar som är anslutna till påsklämmor med brickor. KORTETS ANSLUTNINGAR summer från anslutning 8 från anslutning 9 från anslutning 10 röd kabel svart kabel lackerad tråd motstånd motstånd till anslutning 9 till anslutning 17 till fönster eller dörr till anslutning 15 till anslutning 10 till anslutning 3 till anslutning 11 till anslutning 15 från anslutning 11 till anslutning 12 från anslutning 12 lackerad tråd till fönster eller dörr anslutningstråd till anslutning 16 från anslutning 13 motstånd till anslutning 14 till anslutning 8 från anslutning 14 extra röd till batterihållare från anslutning 15 strömbrytare (metall) från anslutning 16 till anslutning 4 till anslutning 17 från anslutning 17 extra svart till batterihållare från anslutning 3 LED till anslutning 4 från anslutning 12 LED till anslutning 8 6

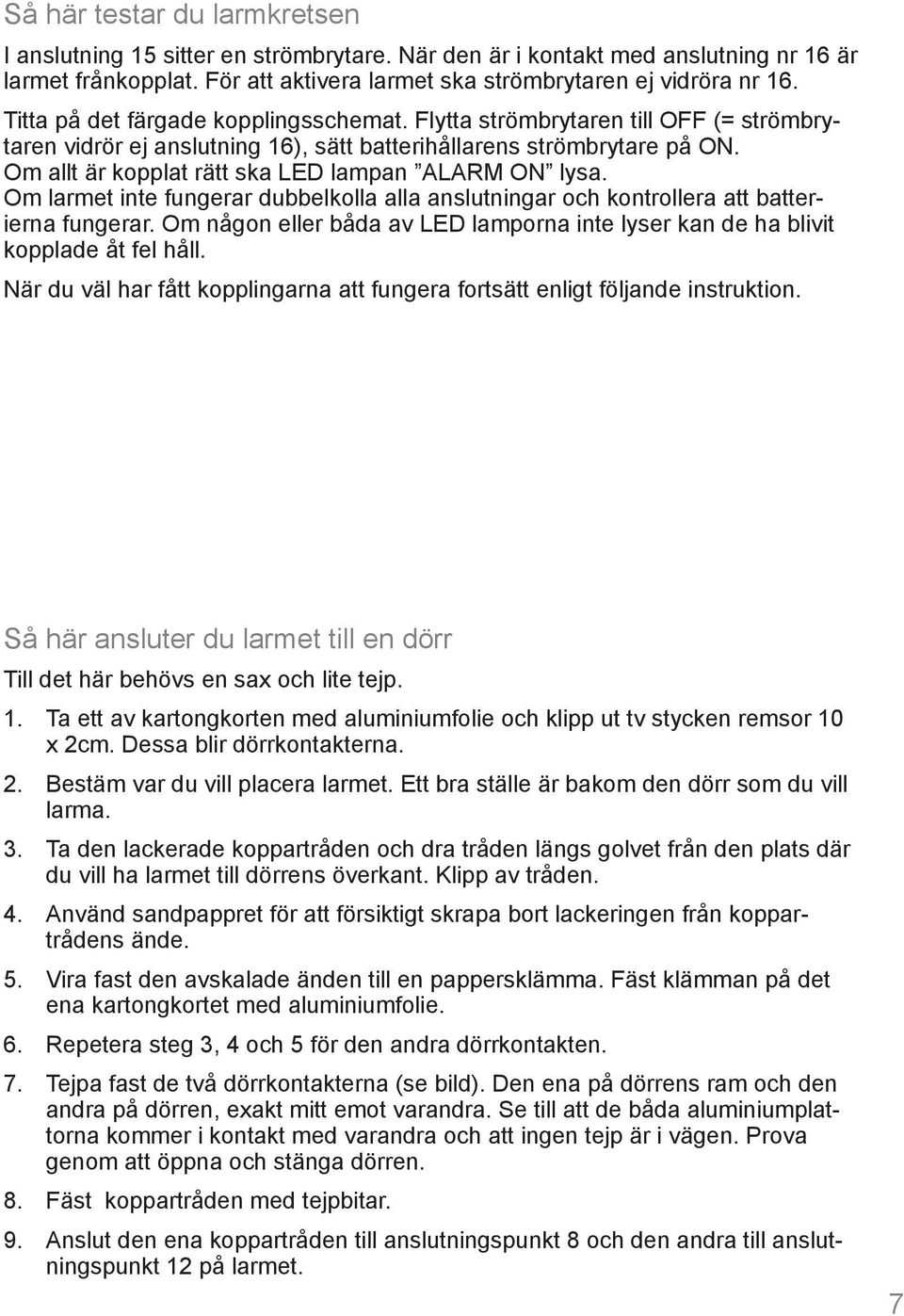

7 Så här testar du larmkretsen I anslutning 15 sitter en strömbrytare. När den är i kontakt med anslutning nr 16 är larmet frånkopplat. För att aktivera larmet ska strömbrytaren ej vidröra nr 16. Titta på det färgade kopplingsschemat. Flytta strömbrytaren till OFF (= strömbrytaren vidrör ej anslutning 16), sätt batterihållarens strömbrytare på ON. Om allt är kopplat rätt ska LED lampan ALARM ON lysa. Om larmet inte fungerar dubbelkolla alla anslutningar och kontrollera att batterierna fungerar. Om någon eller båda av LED lamporna inte lyser kan de ha blivit kopplade åt fel håll. När du väl har fått kopplingarna att fungera fortsätt enligt följande instruktion. Så här ansluter du larmet till en dörr Till det här behövs en sax och lite tejp. 1. Ta ett av kartongkorten med aluminiumfolie och klipp ut tv stycken remsor 10 x 2cm. Dessa blir dörrkontakterna. 2. Bestäm var du vill placera larmet. Ett bra ställe är bakom den dörr som du vill larma. 3. Ta den lackerade koppartråden och dra tråden längs golvet från den plats där du vill ha larmet till dörrens överkant. Klipp av tråden. 4. Använd sandpappret för att försiktigt skrapa bort lackeringen från koppartrådens ände. 5. Vira fast den avskalade änden till en pappersklämma. Fäst klämman på det ena kartongkortet med aluminiumfolie. 6. Repetera steg 3, 4 och 5 för den andra dörrkontakten. 7. Tejpa fast de två dörrkontakterna (se bild). Den ena på dörrens ram och den andra på dörren, exakt mitt emot varandra. Se till att de båda aluminiumplattorna kommer i kontakt med varandra och att ingen tejp är i vägen. Prova genom att öppna och stänga dörren. 8. Fäst koppartråden med tejpbitar. 9. Anslut den ena koppartråden till anslutningspunkt 8 och den andra till anslutningspunkt 12 på larmet. 7

8 10. Stäng dörren och sätt batteriets strömbrytare på ON. Nu ska summern vara tyst. Sätt på larmet genom att flytta strömbrytaren från anslutning 16. Summern ska fortfarande vara tyst. Öppna dörren. Nu ska larmet ljuda. När du vill stänga av larmet, stäng dörren eller flytta strömbrytaren till läge OFF (så den har kontakt med anslutningspunkt 16). pappersklämma lackerad tråd aluminium kartong dörr larmpanel Så här larmar du ditt rum Titta på bilden för att se hur du kan göra tre stycken larmanslutningar i samma rum. Lägg märke till att om kretsen bryts någonstans kommer larmet att ljuda. Tänk på att när larmet är aktiverat används batterierna. Batterierna håller larmet aktivt i ungefär 48 timmar. Därför är det viktigt att stänga av strömmen med knappen på batterihållaren när du inte använder larmet. dörr fönster väska larmpanel
