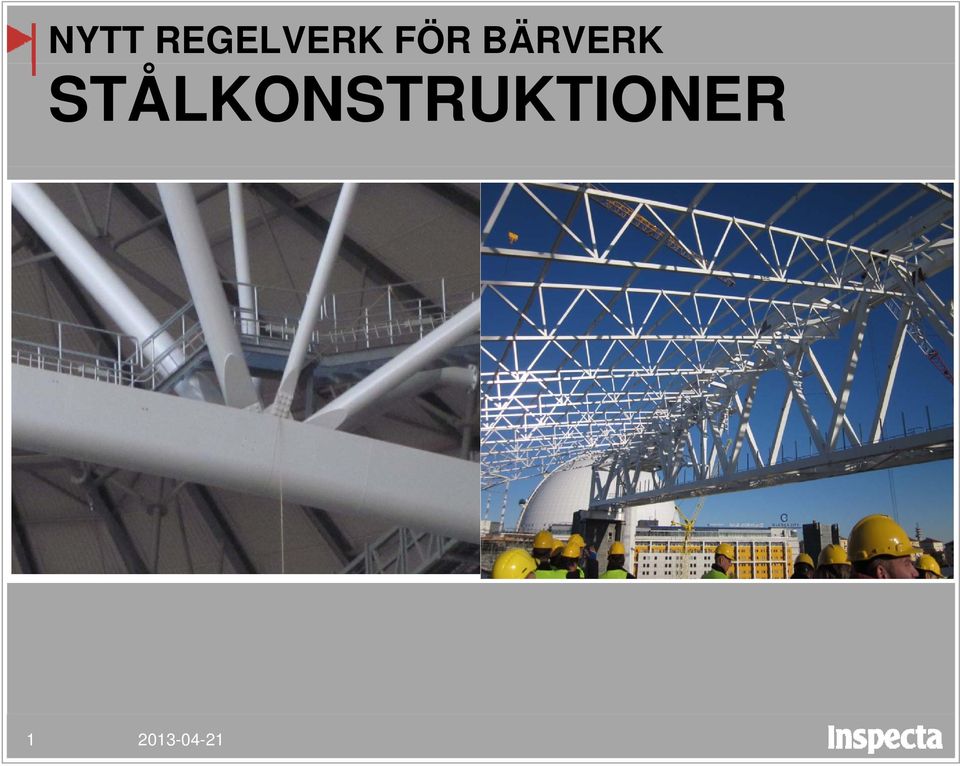

1 NYTT REGELVERK FÖR BÄRVERK STÅLKONSTRUKTIONER 1

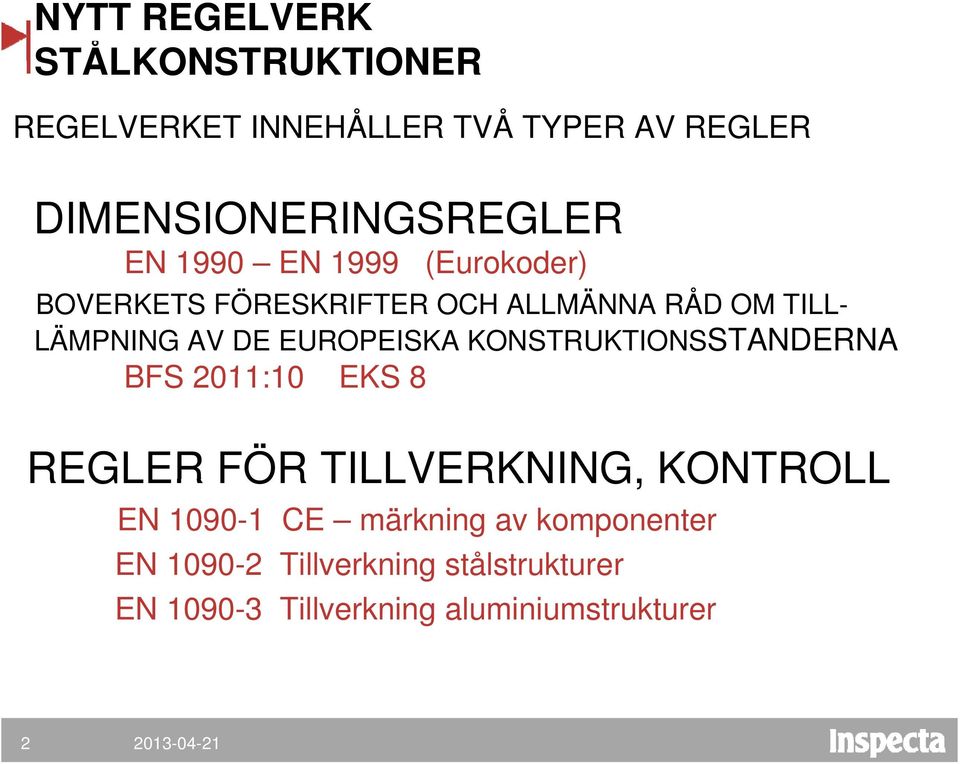

2 NYTT REGELVERK STÅLKONSTRUKTIONER REGELVERKET INNEHÅLLER TVÅ TYPER AV REGLER DIMENSIONERINGSREGLER EN 1990 EN 1999 (Eurokoder) BOVERKETS FÖRESKRIFTER OCH ALLMÄNNA RÅD OM TILL- LÄMPNING AV DE EUROPEISKA KONSTRUKTIONSSTANDERNA BFS 2011:10 EKS 8 REGLER FÖR TILLVERKNING, KONTROLL EN CE märkning av komponenter EN Tillverkning stålstrukturer EN Tillverkning aluminiumstrukturer 2

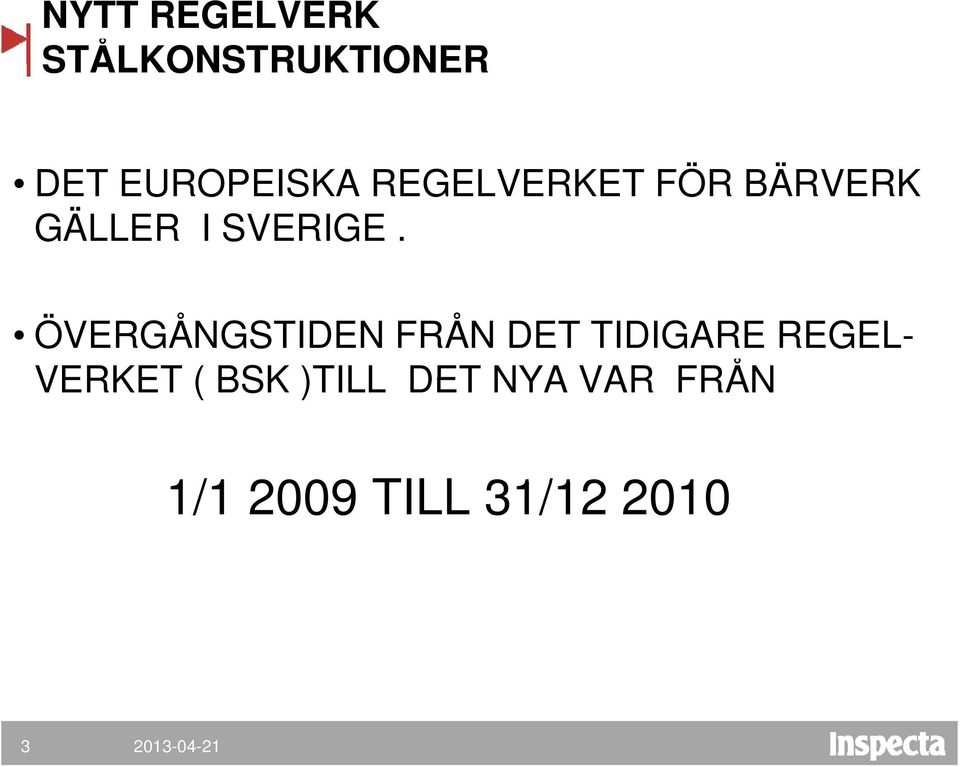

3 NYTT REGELVERK STÅLKONSTRUKTIONER DET EUROPEISKA REGELVERKET FÖR BÄRVERK GÄLLER I SVERIGE. ÖVERGÅNGSTIDEN FRÅN DET TIDIGARE REGEL- VERKET ( BSK )TILL DET NYA VAR FRÅN 1/ TILL 31/

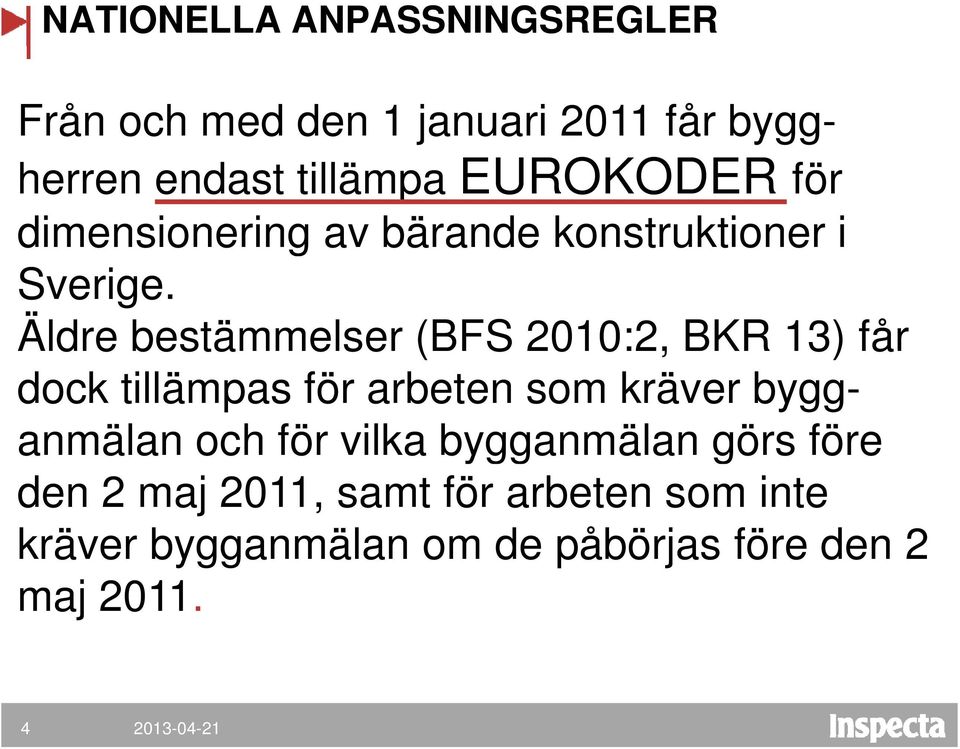

4 NATIONELLA ANPASSNINGSREGLER Från och med den 1 januari 2011 får byggherren endast tillämpa EUROKODER för dimensionering av bärande konstruktioner i Sverige. Äldre bestämmelser (BFS 2010:2, BKR 13) får dock tillämpas för arbeten som kräver bygganmälan och för vilka bygganmälan görs före den 2 maj 2011, samt för arbeten som inte kräver bygganmälan om de påbörjas före den 2 maj

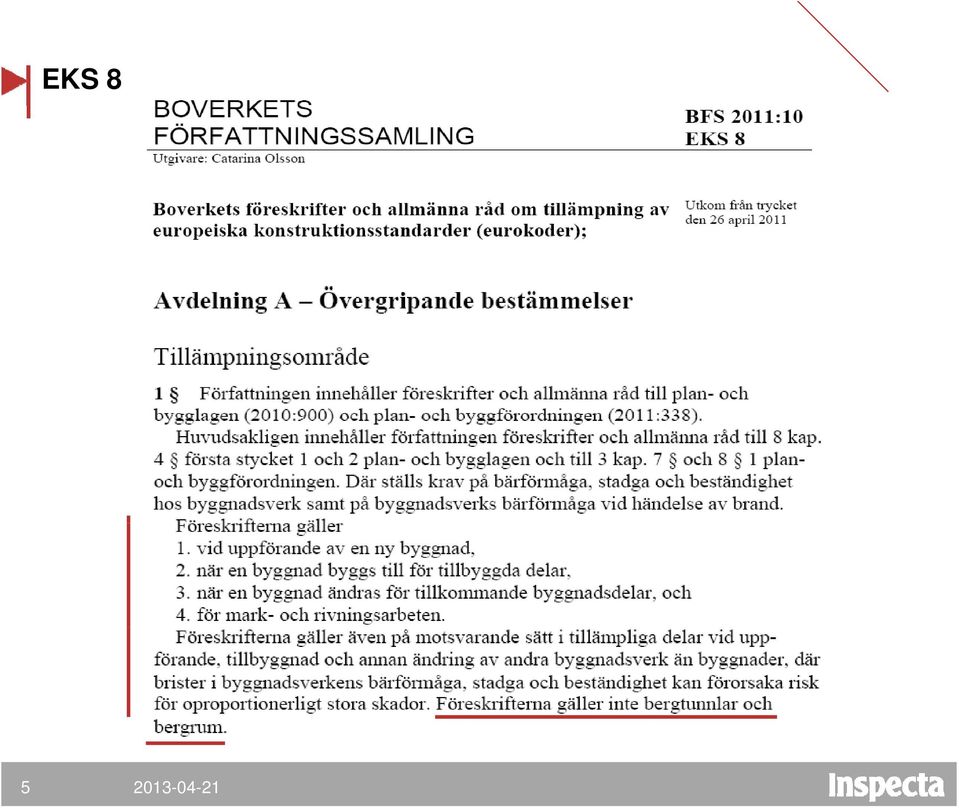

5 EKS 8 5

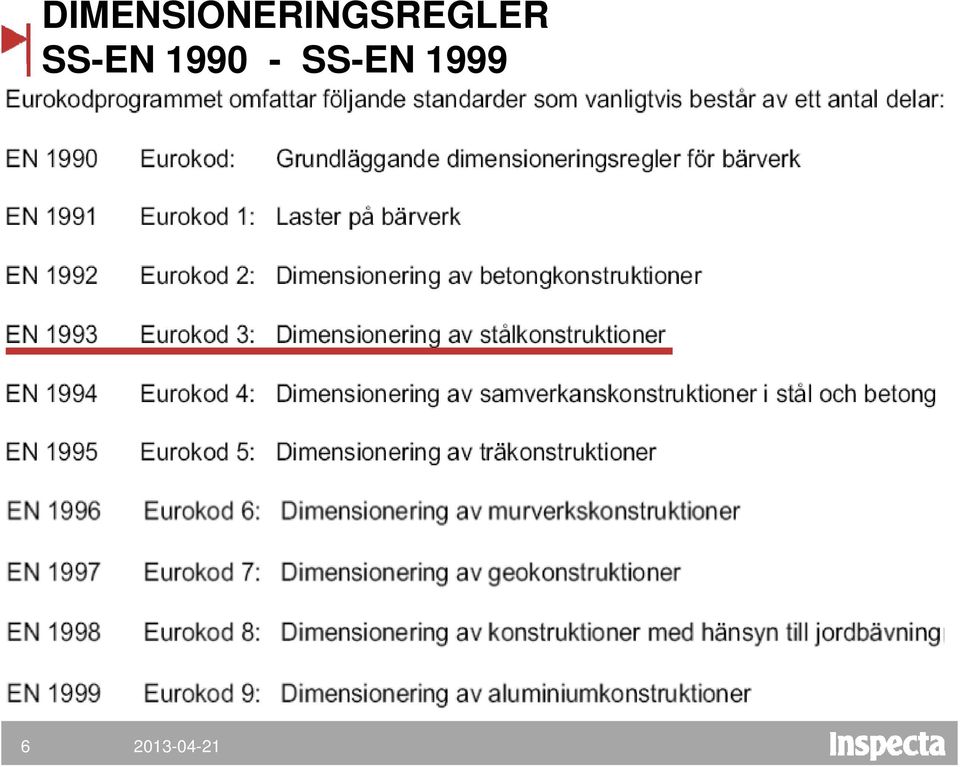

6 DIMENSIONERINGSREGLER SS-EN SS-EN

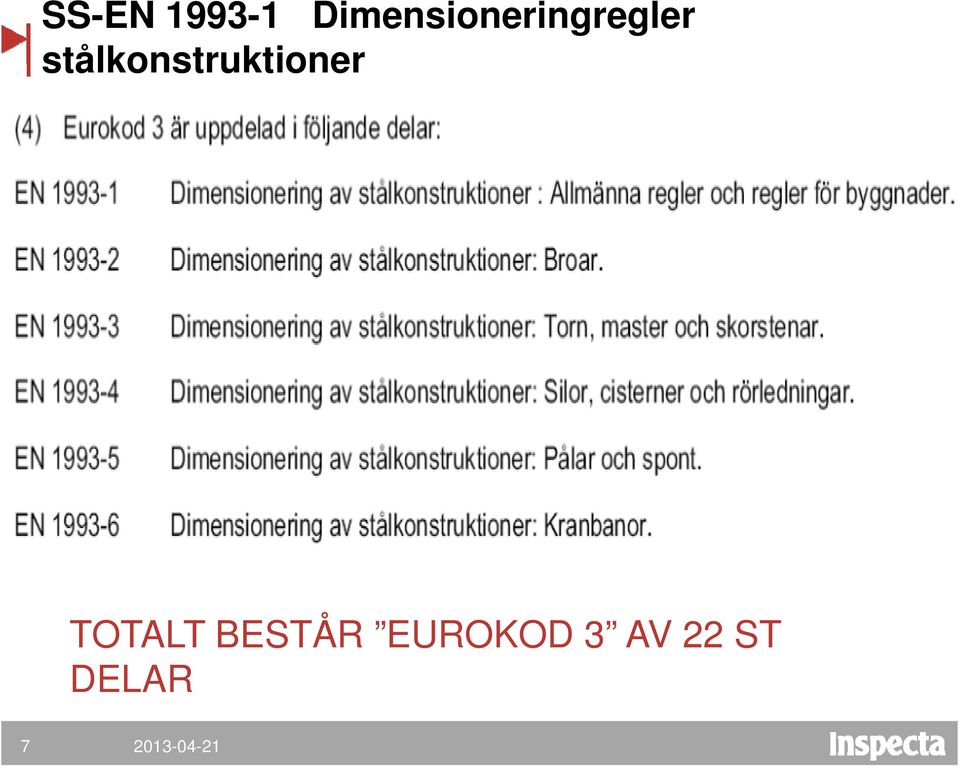

7 SS-EN Dimensioneringregler stålkonstruktioner TOTALT BESTÅR EUROKOD 3 AV 22 ST DELAR 7

8 UTFÖRANDE/ TILLVERNING AV STÅL ALUMINIUM- KONSTRUKTIONER CE-MÄRKNING AV BÄRVERKSDELAR SS-EN TILLVERKNING AV STÅLKONSTRUKTIONER SS-EN TILLVERKNING ALUMINIUMKONSTRUKTIONER SS-EN

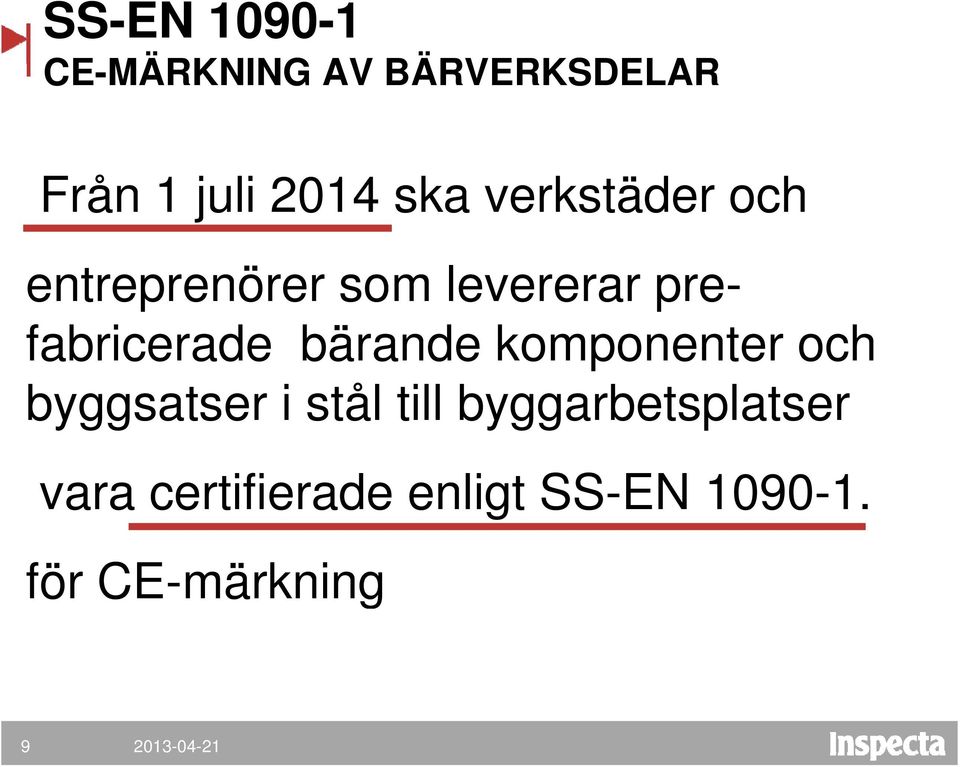

9 SS-EN CE-MÄRKNING AV BÄRVERKSDELAR Från 1 juli 2014 ska verkstäder och entreprenörer som levererar prefabricerade bärande komponenter och byggsatser i stål till byggarbetsplatser vara certifierade enligt SS-EN för CE-märkning 9

10 SS-EN CE-MÄRKNING AV BYGGPRODUKTER Från den 1 juli 2013 måste byggprodukter som omfattas av en harmoniserad standard vara prestandadeklarerade och CE-märkta för att få säljas inom EU, enligt EU:s byggproduktförordning. d t.ex plåt, balk,skruv, svetselektroder,popnit, 10

11 SS-EN CE-MÄRKNING AV BÄRVERKSDELAR FÖLJANDE KRAV GÄLLER FÖR TILLVERKARE SOM SKALL CERTIFIERA ETT SYSTEM FÖR CE-MÄRKNING: ETT KVALITETSSYSTEM FPC* FÖR STYRNING AV ALLA PROCESSER UNDER TILLVERKNINGSSKEDET. EN ISO 9001 I TILLÄMPLIGA DELAR OM SVETSNING FÖREKOMMER SKALL DET FINNS ETT KVALITETSYSTEM MOTSVARANDE EN ISO , -3, -4 I TILLÄMPLIGA DELAR * Factory production controll 11

12 SS-EN CE-MÄRKNING Att inte certifiera verksamheten enligt SS-EN innebär att företaget inte kan CE-märka de produkter man tillverkar och levererar till en byggarbetsplats. I sådana fall måste kravens uppfyllande verifieras genom utökad mottagningskontroll inklusive provning av fristående sakkunnig som är certifierad enligt regler från Boverket. 12

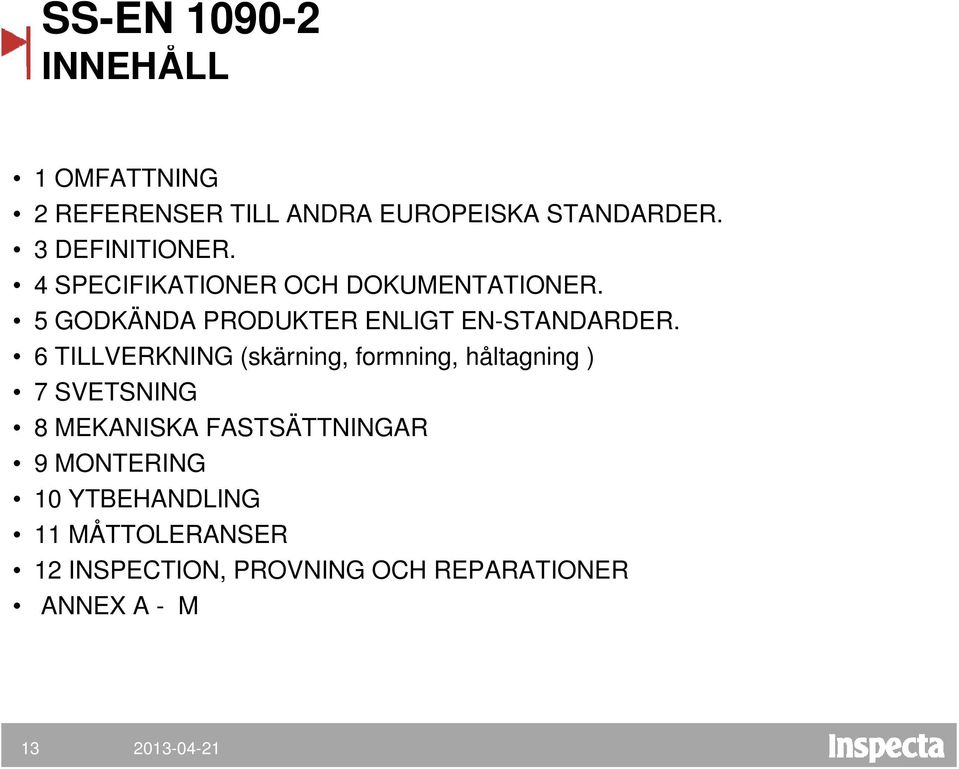

13 SS-EN INNEHÅLL 1 OMFATTNING 2 REFERENSER TILL ANDRA EUROPEISKA STANDARDER. 3 DEFINITIONER. 4 SPECIFIKATIONER OCH DOKUMENTATIONER. 5 GODKÄNDA PRODUKTER ENLIGT EN-STANDARDER. 6 TILLVERKNING (skärning, formning, håltagning ) 7 SVETSNING 8 MEKANISKA FASTSÄTTNINGAR 9 MONTERING 10 YTBEHANDLING 11 MÅTTOLERANSER 12 INSPECTION, PROVNING OCH REPARATIONER ANNEX A - M 13

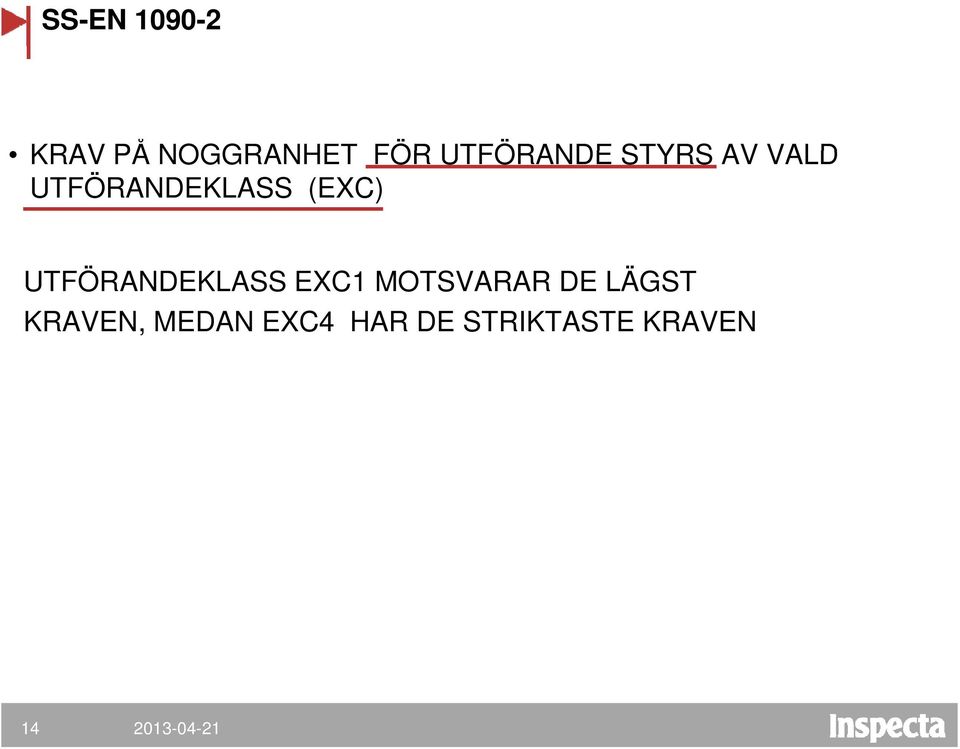

14 SS-EN KRAV PÅ NOGGRANHET FÖR UTFÖRANDE STYRS AV VALD UTFÖRANDEKLASS (EXC) UTFÖRANDEKLASS EXC1 MOTSVARAR DE LÄGST KRAVEN, MEDAN EXC4 HAR DE STRIKTASTE KRAVEN 14

15 BYGGNADSTYPER FRÅN EKS 8 15

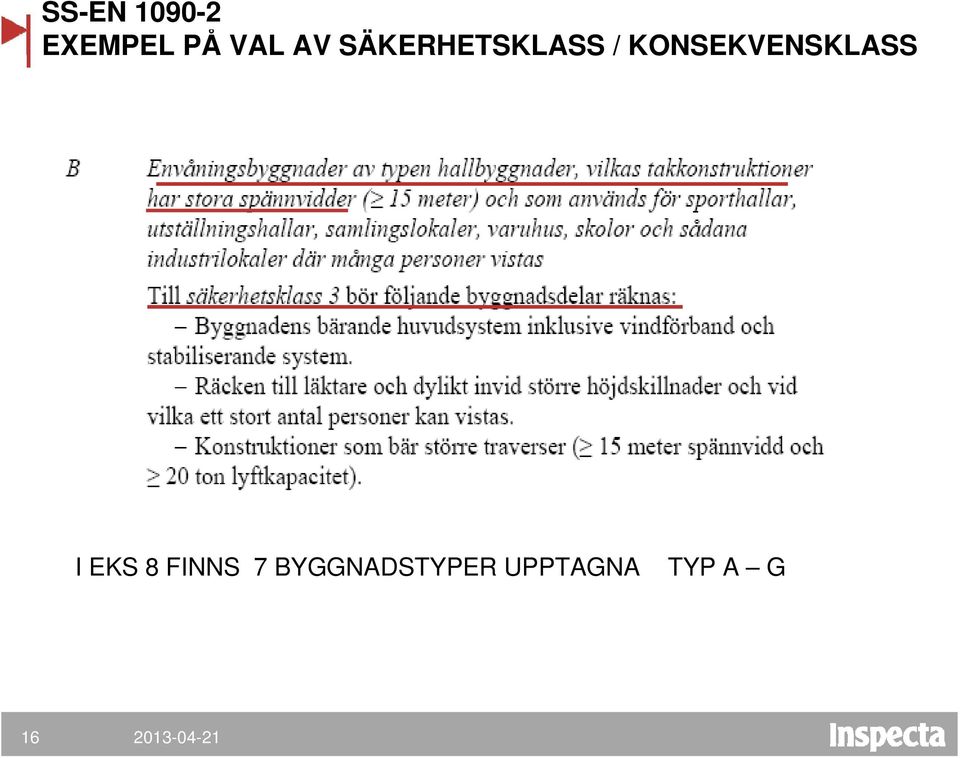

16 SS-EN EXEMPEL PÅ VAL AV SÄKERHETSKLASS / KONSEKVENSKLASS I EKS 8 FINNS 7 BYGGNADSTYPER UPPTAGNA TYP A G 16

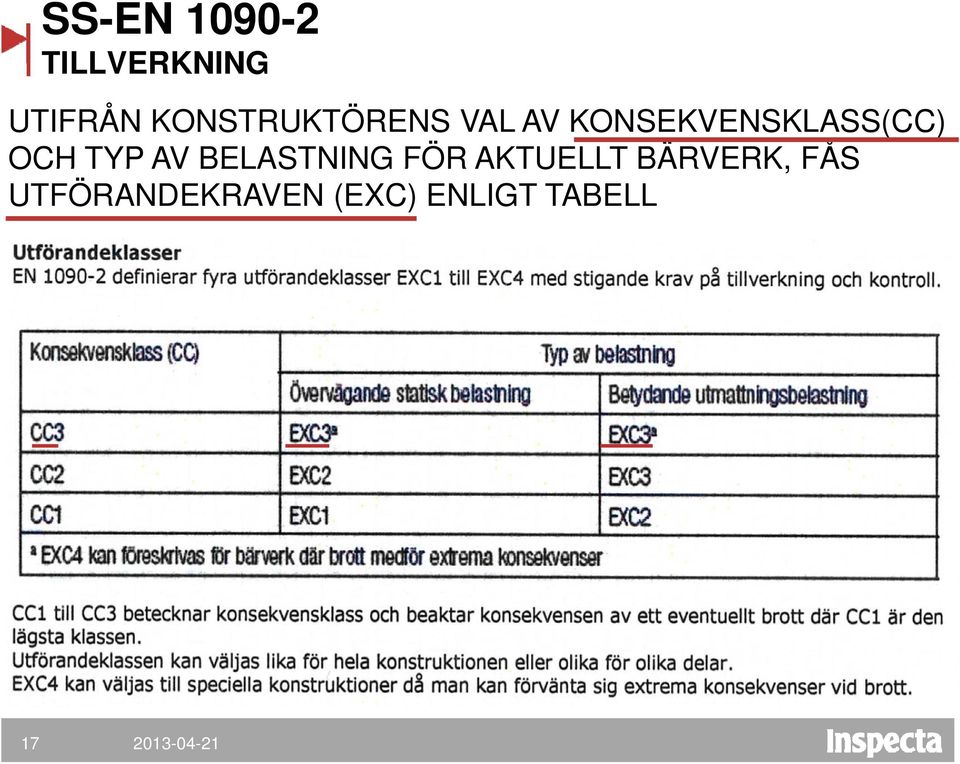

17 SS-EN TILLVERKNING UTIFRÅN KONSTRUKTÖRENS VAL AV KONSEKVENSKLASS(CC) OCH TYP AV BELASTNING FÖR AKTUELLT BÄRVERK, FÅS UTFÖRANDEKRAVEN (EXC) ENLIGT TABELL 17

18 SS EN TILLVERKNING STANDARDEN STÄLLER FÖLJANDE KRAV PÅ PERSONAL SVETSANSVARIGE UTBILDAD ENLIGT SS-EN ISO14731 ELLER HA MOTSVARANDE KUNSKAP. SVETSARE SKALL UPPFYLLA KRAVEN I SS-EN OFP-PERSONAL PERSONAL SKALL HA UTBILDNING ENLIGT SS-EN473 UTOM FÖR DEN SOM UTFÖR VISUELL KONTROLL, DÄR KRÄVS ENDAST GOD KÄNNEDOM 18

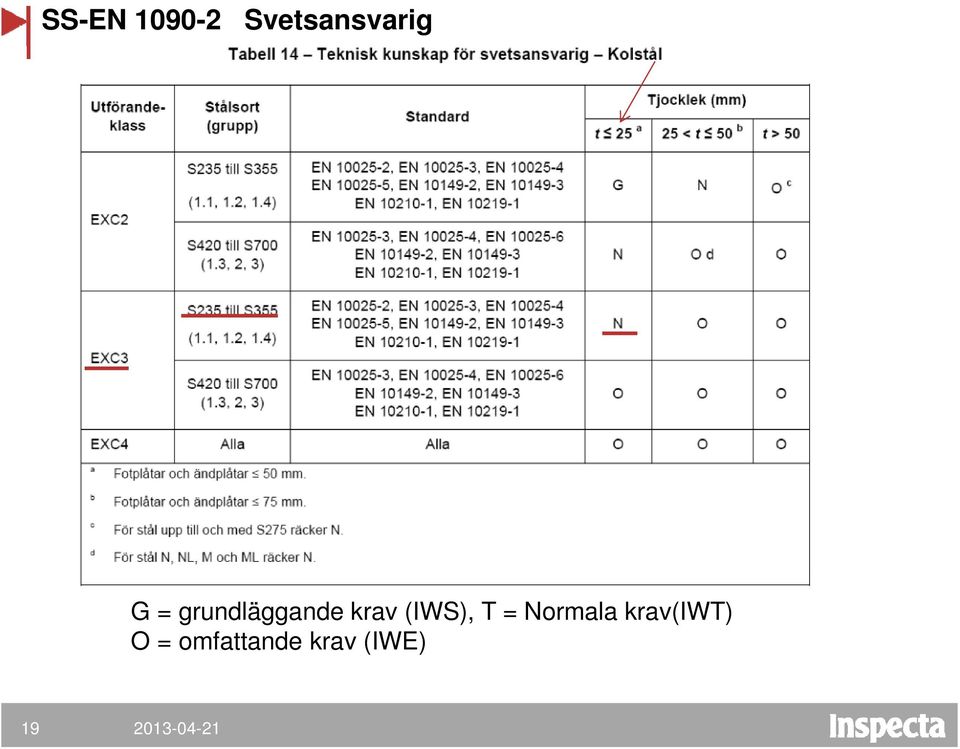

19 SS-EN Svetsansvarig G = grundläggande krav (IWS), T = Normala krav(iwt) O = omfattande krav (IWE) 19

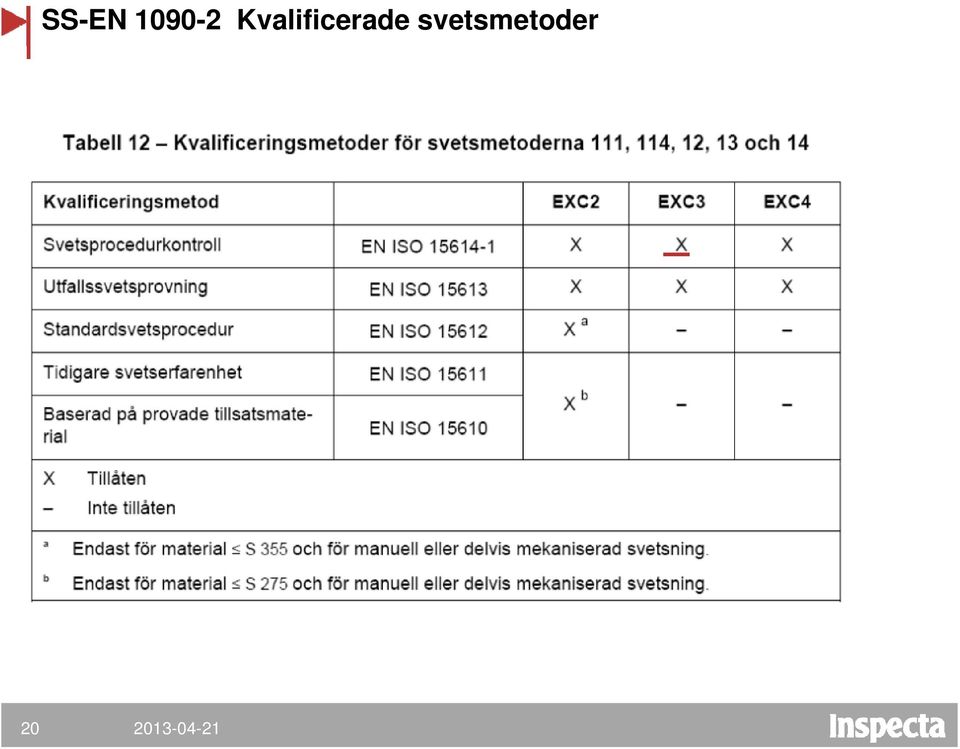

20 SS-EN Kvalificerade svetsmetoder 20

21 SS-EN Svetsutförandekrav enligt SS-EN ISO 5817 Acceptanskriterier i för svetsfel enligt EN ISO 5817 ges enligt nedan, dock behöver inte felaktig fattningskant (505) och mikrobindfel (401) beaktas. Andra krav på svetsgeometrin ska också beaktas EXC1 kvalitetsnivå D; EXC2 kvalitetsnivå C, dock accepteras kvalitetsnivå D för smältdike (5011, 5012), överlappning (506), svetssträng utanför fog, tändmärke (601) och ändkrater (2025); EXC3 kvalitetsnivå B; EXC4 kvalitetsnivå B+ vilket motsvarar nivå B med tilläggskrav enligt tabell

22 SS-EN KRAV FÖR UTFÖRANDEKLASSER 22

23 SS-EN KRAV FÖR UTFÖRANDEKLASSER 23

24 SS EN Dokument FÖLJANDE DOKUMENT SKALL FINNAS INNAN ARBETET PÅBÖRJAS: Gäller EXC2-4 KVALITETSPLAN (om så krävs) MONTERINGSPLAN KONTROLLPLAN 24

25 SS-EN KONTROLLPLAN STÅL 25

26 SS EN svetsar allmänt Kälsvetsar i tunnplåtskomponenter t Intermittenta kälsvetsar får inte användas där kapilärsugning kan orsaka spaltkorrosion. Kälsvetsars avslutningar ska dras till änden på den anslutande delen. Enkelsidiga kälsvetsar ska inte användas om delarna inte är förhindrade att öppna sig i förbandet. En utförd kälsvets får inte ha mindre a-mått och/eller z-mått än vad som föreskrivits 26

27 Stumsvetsart Utförandespecifikationen ska innehålla information om placeringen av stumsvetsar som används för att skarva ingående produkter till lämpliga längder. Häftsvetsar Häftsvetsar t i EXC2, ECX3 och EXC4 ska utföras med en kvalificerad svetsmetod. t Om inte annat visas tillfyllest genom provning ska längden vara minst 50 mm eller fyra gånger den större godstjockleken om detta är kortare. 27

28 INFORMATION Det finns ett flertal sajter på internet som ger bra Information om det ny regelverket WWW. Boverket.se
