Projektanpassad armatur som kräver ritning. Levereras som en komplett räckeslösning med integrerad belysning.

Transkript

1 Railer ledstångsarmatur 2014

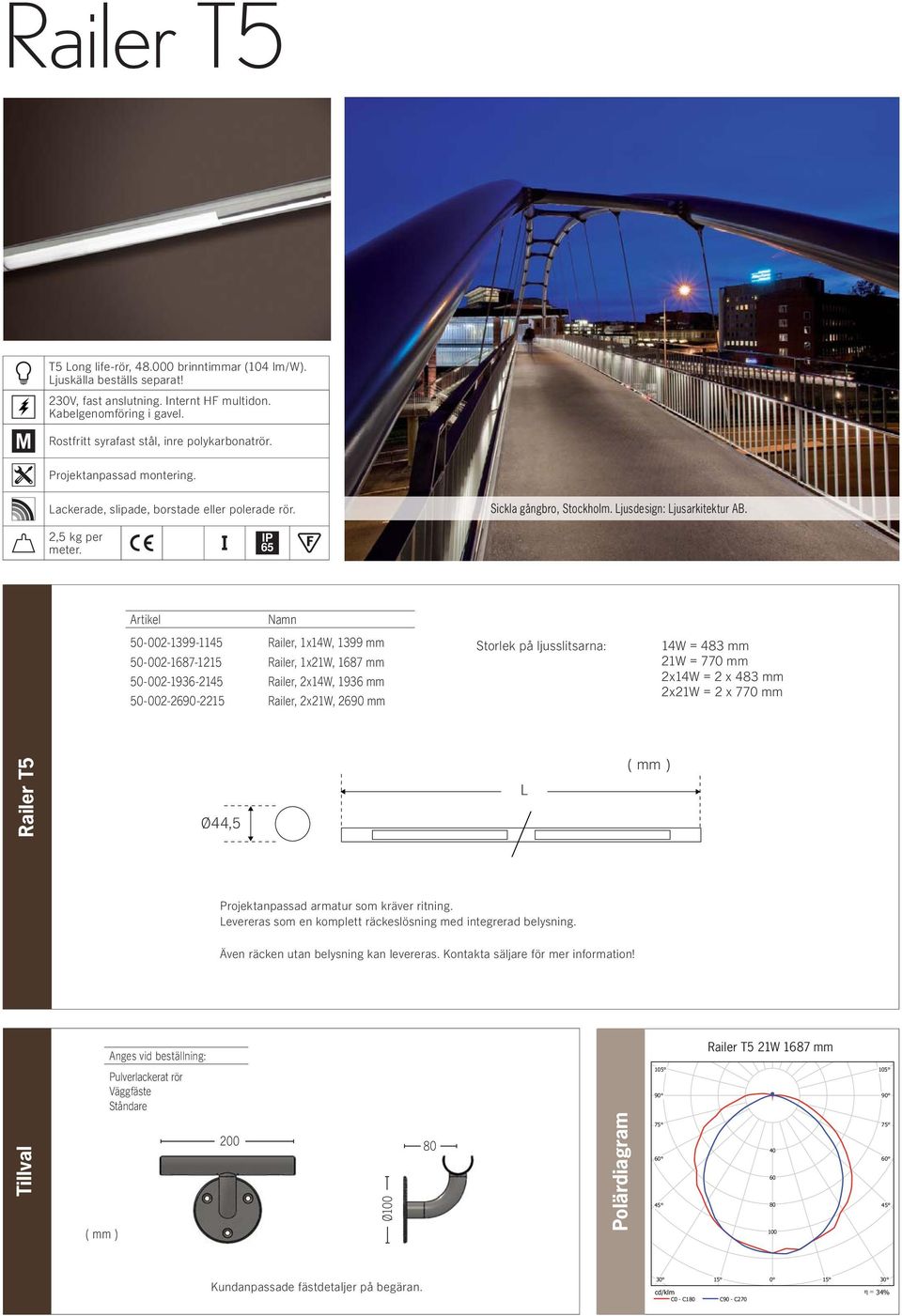

2 Railer T5 T5 Long life-rör, brinntimmar (104 lm/w). Ljuskälla beställs separat! 230V, fast anslutning. Internt HF multidon. Kabelgenomföring i gavel. Rostfritt syrafast stål, inre polykarbonatrör. Projektanpassad montering. Lackerade, slipade, borstade eller polerade rör. Sickla gångbro, Stockholm. Ljusdesign: Ljusarkitektur AB. 2,5 kg per meter. IP 65 Artikel Namn Railer, 1x14W, 1399 mm Railer, 1x21W, 1687 mm Railer, 2x14W, 1936 mm Railer, 2x21W, 2690 mm Storlek på ljusslitsarna: 14W = 483 mm 21W = 770 mm 2x14W = 2 x 483 mm 2x21W = 2 x 770 mm Railer T5 Ø44,5 L ( mm ) Projektanpassad armatur som kräver ritning. Levereras som en komplett räckeslösning med integrerad belysning. Även räcken utan belysning kan levereras. Kontakta säljare för mer information! Anges vid beställning: Railer T5 21W 1687 mm Pulverlackerat rör Väggfäste Ståndare Tillval ( mm ) Ø100 Polärdiagram Kundanpassade fästdetaljer på begäran cd/klm η = 34% C0 - C180 C90 - C270

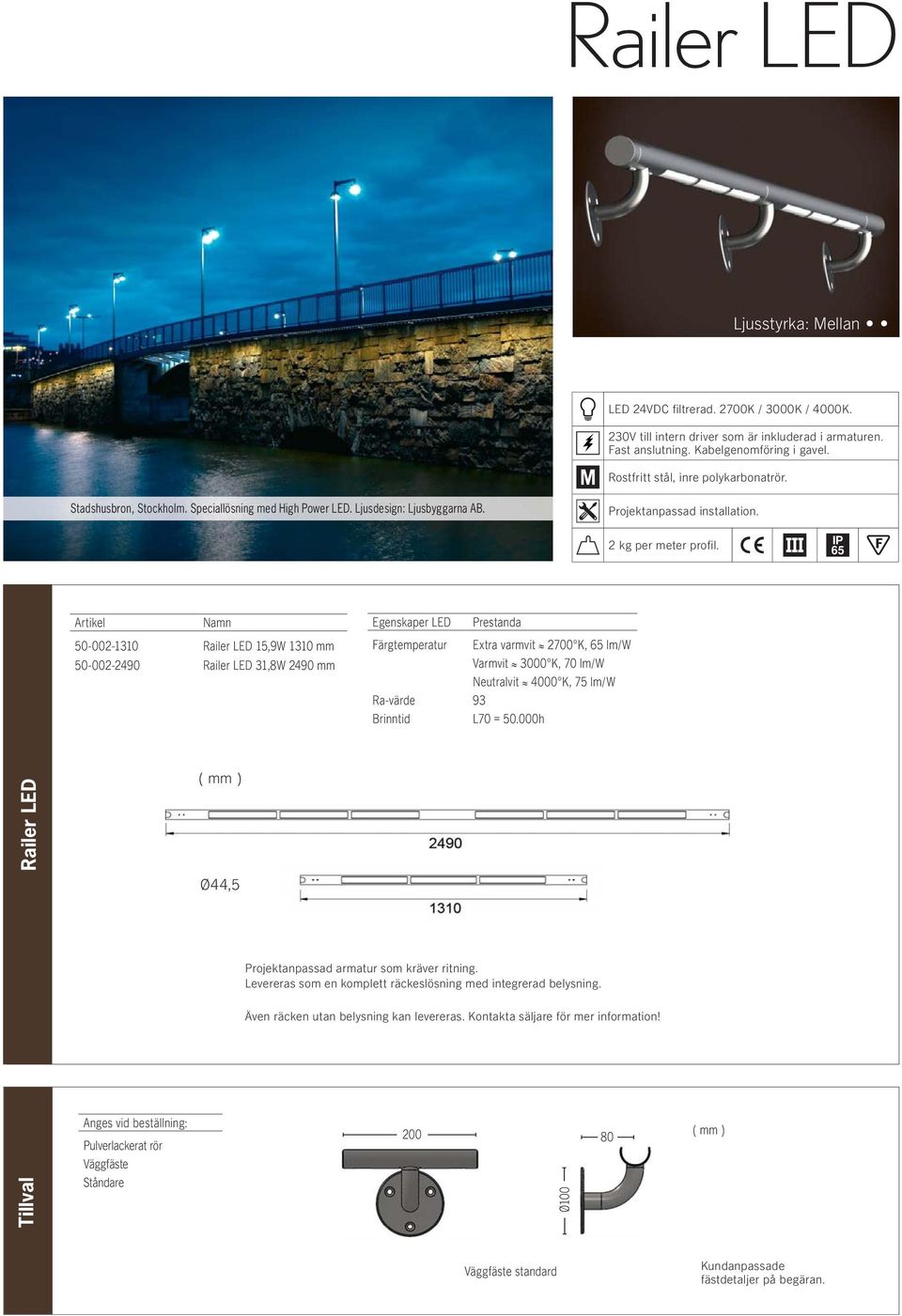

3 Railer LED Ljusstyrka: Mellan LED 24VDC filtrerad. 2700K / 3000K / 4000K. 230V till intern driver som är inkluderad i armaturen. Fast anslutning. Kabelgenomföring i gavel. Rostfritt stål, inre polykarbonatrör. Stadshusbron, Stockholm. Speciallösning med High Power LED. Ljusdesign: Ljusbyggarna AB. Projektanpassad installation. 2 kg per meter profil. IP 65 Artikel Namn Railer LED 15,9W 1310 mm Railer LED 31,8W 2490 mm Egenskaper LED Prestanda Färgtemperatur Extra varmvit 2700 K, 65 lm/w Varmvit 3000 K, 70 lm/w Neutralvit 4000 K, 75 lm/w Ra-värde 93 Brinntid L70 = h Railer LED ( mm ) Ø44,5 Projektanpassad armatur som kräver ritning. Levereras som en komplett räckeslösning med integrerad belysning. Även räcken utan belysning kan levereras. Kontakta säljare för mer information! Tillval Anges vid beställning: Pulverlackerat rör Väggfäste Ståndare 200. Ø ( mm ) Väggfäste standard Kundanpassade fästdetaljer på begäran.

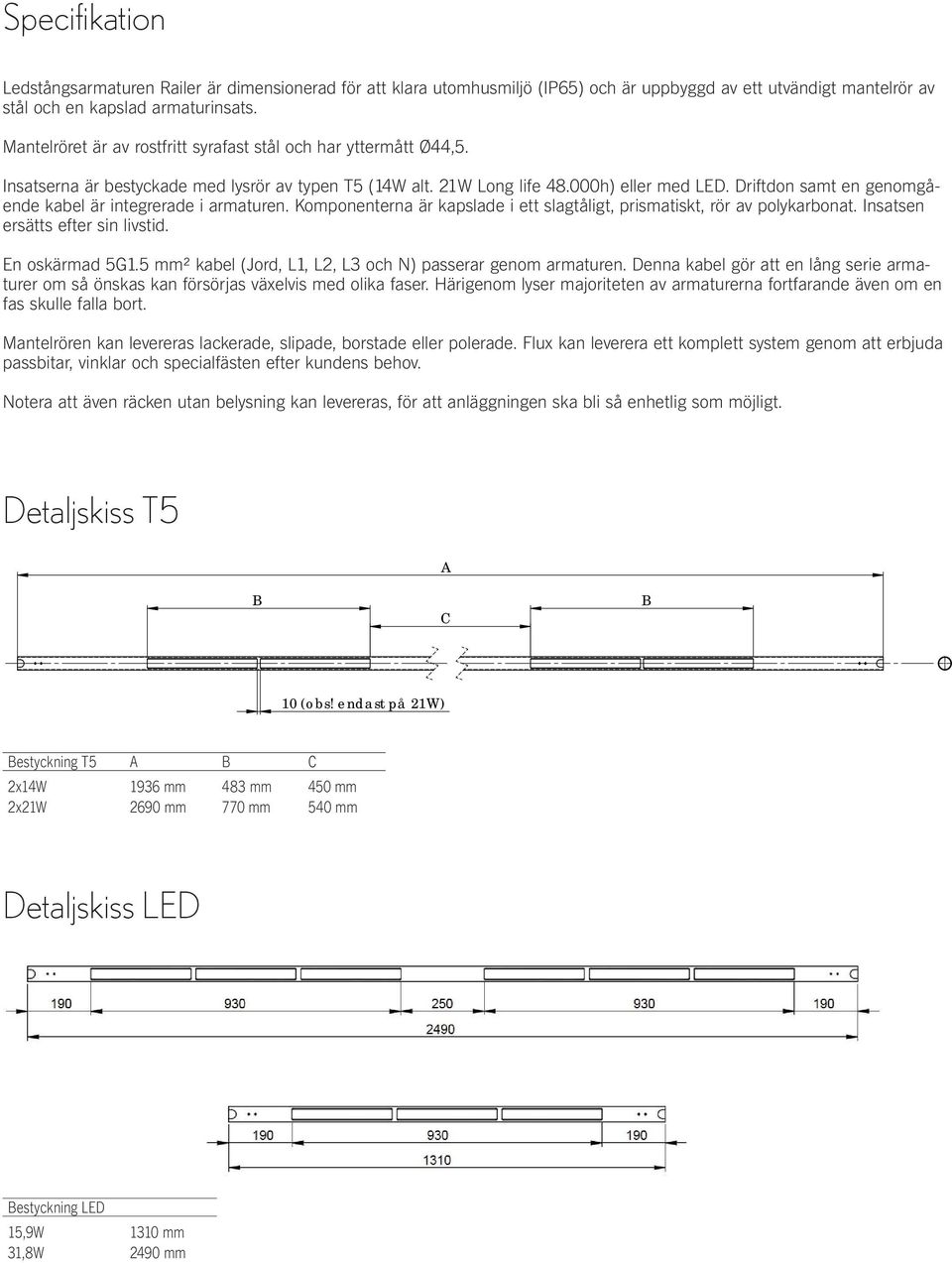

4 Specifi kation Ledstångsarmaturen Railer är dimensionerad för att klara utomhusmiljö (IP65) och är uppbyggd av ett utvändigt mantelrör av stål och en kapslad armaturinsats. Mantelröret är av rostfritt syrafast stål och har yttermått Ø44,5. Insatserna är bestyckade med lysrör av typen T5 (14W alt. 21W Long life h) eller med LED. Driftdon samt en genomgående kabel är integrerade i armaturen. Komponenterna är kapslade i ett slagtåligt, prismatiskt, rör av polykarbonat. Insatsen ersätts efter sin livstid. En oskärmad 5G1.5 mm² kabel (Jord, L1, L2, L3 och N) passerar genom armaturen. Denna kabel gör att en lång serie armaturer om så önskas kan försörjas växelvis med olika faser. Härigenom lyser majoriteten av armaturerna fortfarande även om en fas skulle falla bort. Mantelrören kan levereras lackerade, slipade, borstade eller polerade. Flux kan leverera ett komplett system genom att erbjuda passbitar, vinklar och specialfästen efter kundens behov. Notera att även räcken utan belysning kan levereras, för att anläggningen ska bli så enhetlig som möjligt. Detaljskiss T5 A B C B 10 (obs! endast på 21W) Bestyckning T5 A B C 2x14W 1936 mm 483 mm 450 mm 2x21W 2690 mm 770 mm 540 mm Detaljskiss LED Bestyckning LED 15,9W 1310 mm 31,8W 2490 mm

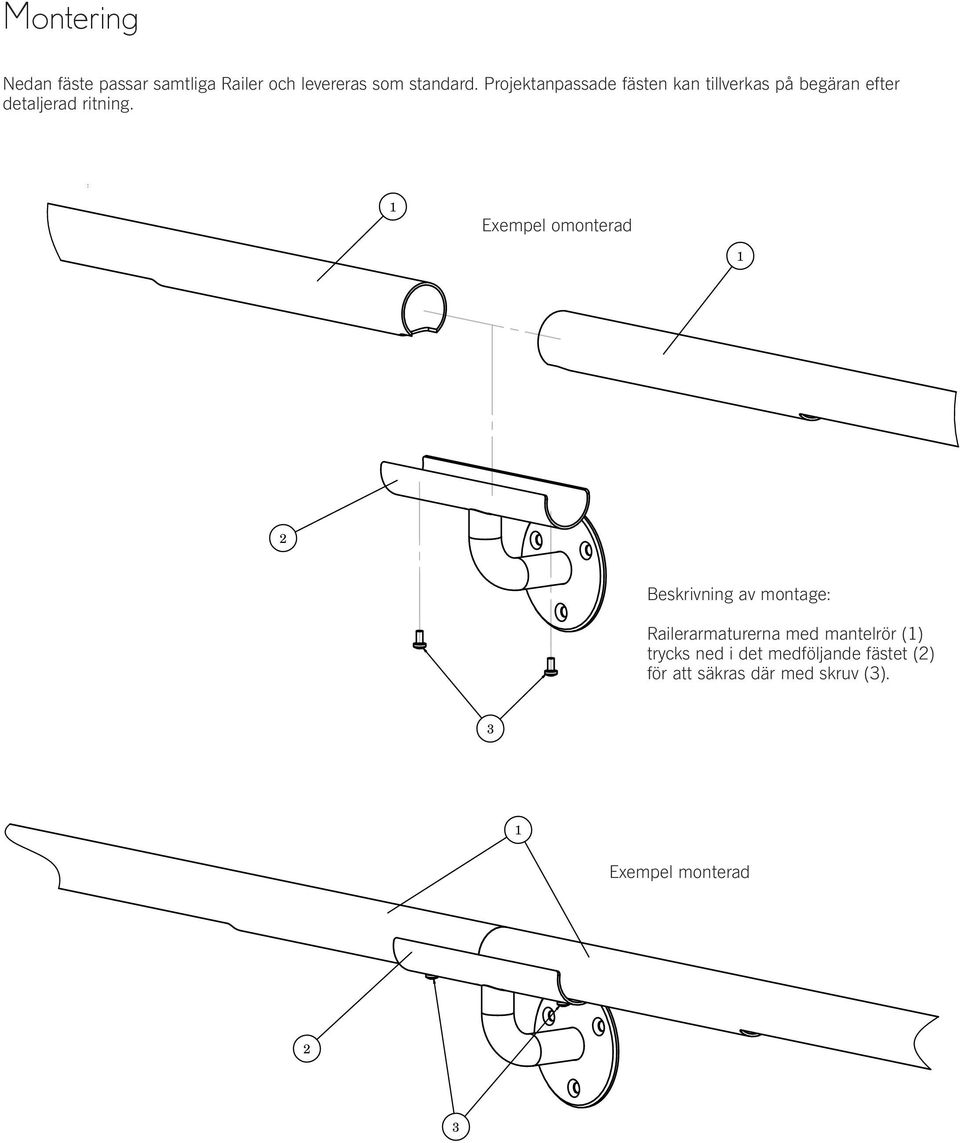

5 Montering Nedan fäste passar samtliga Railer och levereras som standard. Projektanpassade fästen kan tillverkas på begäran efter detaljerad ritning. : 1 Exempel omonterad 1 2 Beskrivning av montage: Railerarmaturerna med mantelrör (1) trycks ned i det medföljande fästet (2) för att säkras där med skruv (3). 3 1 Exempel monterad 2 3

6 Fästen Utöver standardfästet på föregående sida erbjuder vi nedan alternativ

7 Sammankoppling Nedan information avser både Railer T5 och Railer LED 1. Armaturinsats nr 1 2. Kopplingsplint i skarvdon (ett skarvdon sitter i armaturens vardera ände). Kopplingsplinten är märkt: Jord, L1, L2, L3 och N 3. Oskärmad skarvkabel 5G1,5 mm². Kabel för vidarematning bifogas. Ledarna är märkta: Grön/gul, 1, 2, 3 och 4 där 1 är L1, 2 är L2, 3 är L3 och 4 är Neutral. 4. Armaturinsats nr 2 5. Skarvdon-hölje. Efter sammankoppling skruvas denna på armaturinsatsen och kabeln låses med kabelförskruvningen.

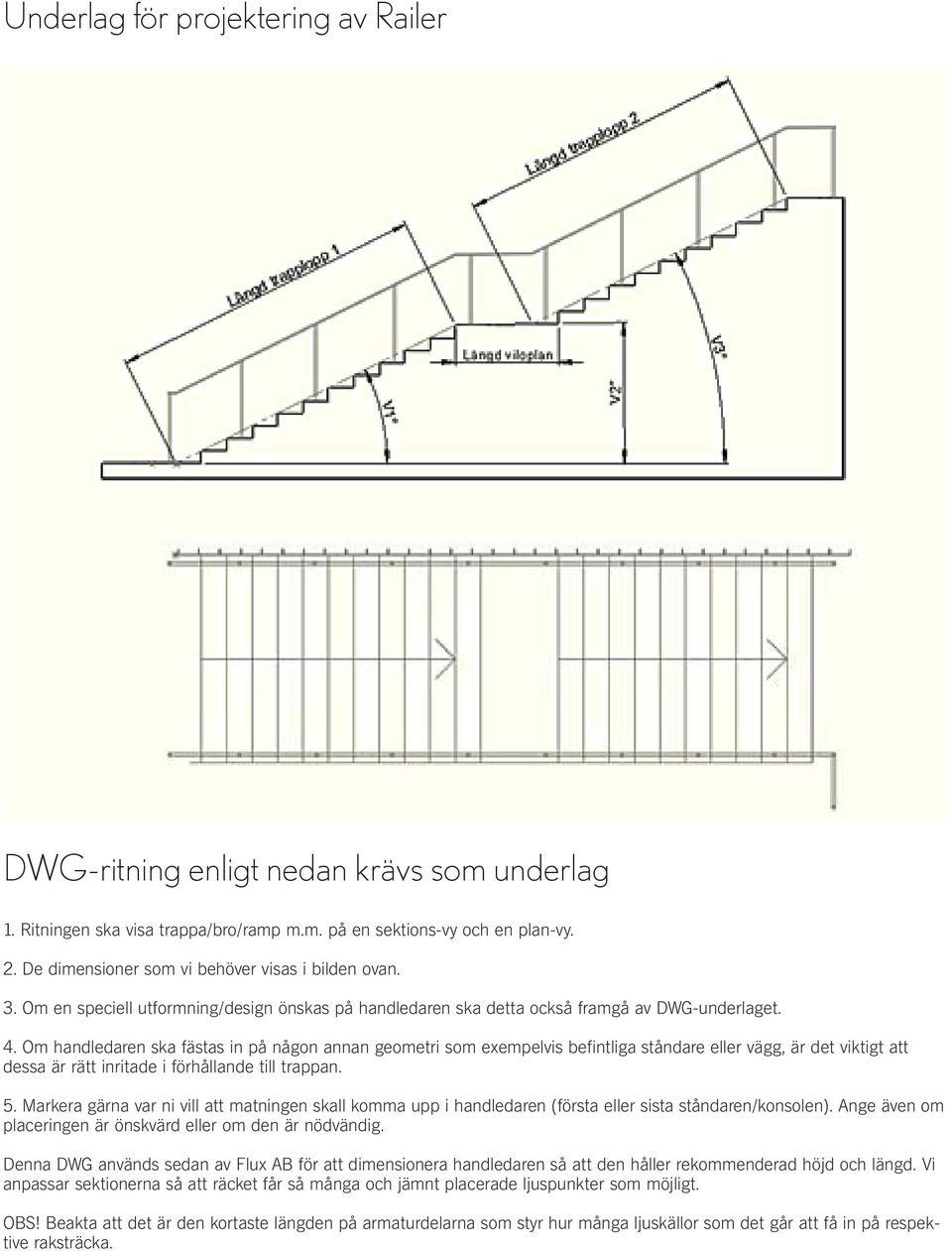

8 Underlag för projektering av Railer DWG-ritning enligt nedan krävs som underlag 1. Ritningen ska visa trappa/bro/ramp m.m. på en sektions-vy och en plan-vy. 2. De dimensioner som vi behöver visas i bilden ovan. 3. Om en speciell utformning/design önskas på handledaren ska detta också framgå av DWG-underlaget. 4. Om handledaren ska fästas in på någon annan geometri som exempelvis befintliga ståndare eller vägg, är det viktigt att dessa är rätt inritade i förhållande till trappan. 5. Markera gärna var ni vill att matningen skall komma upp i handledaren (första eller sista ståndaren/konsolen). Ange även om placeringen är önskvärd eller om den är nödvändig. Denna DWG används sedan av Flux AB för att dimensionera handledaren så att den håller rekommenderad höjd och längd. Vi anpassar sektionerna så att räcket får så många och jämnt placerade ljuspunkter som möjligt. OBS! Beakta att det är den kortaste längden på armaturdelarna som styr hur många ljuskällor som det går att få in på respektive raksträcka.

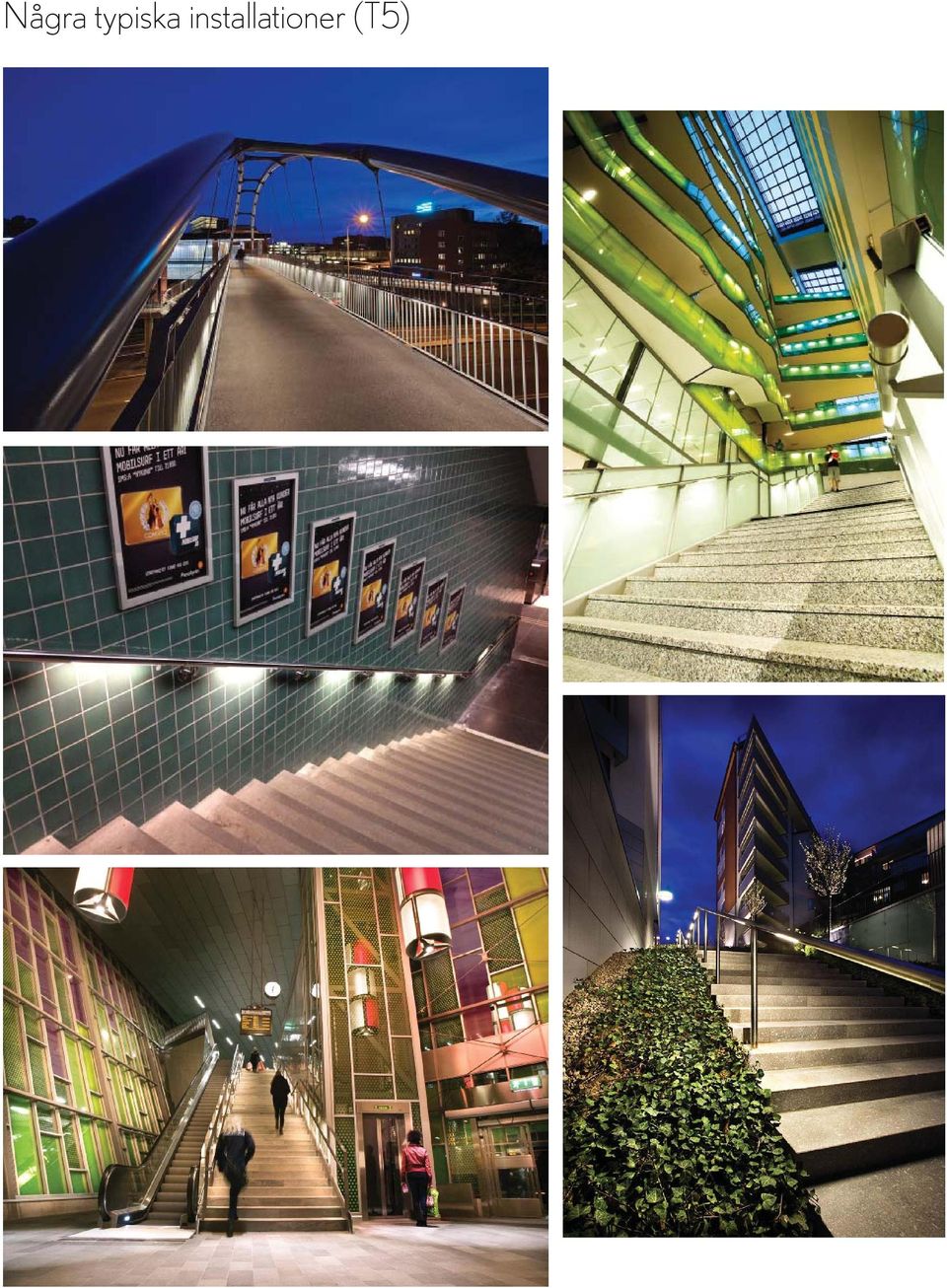

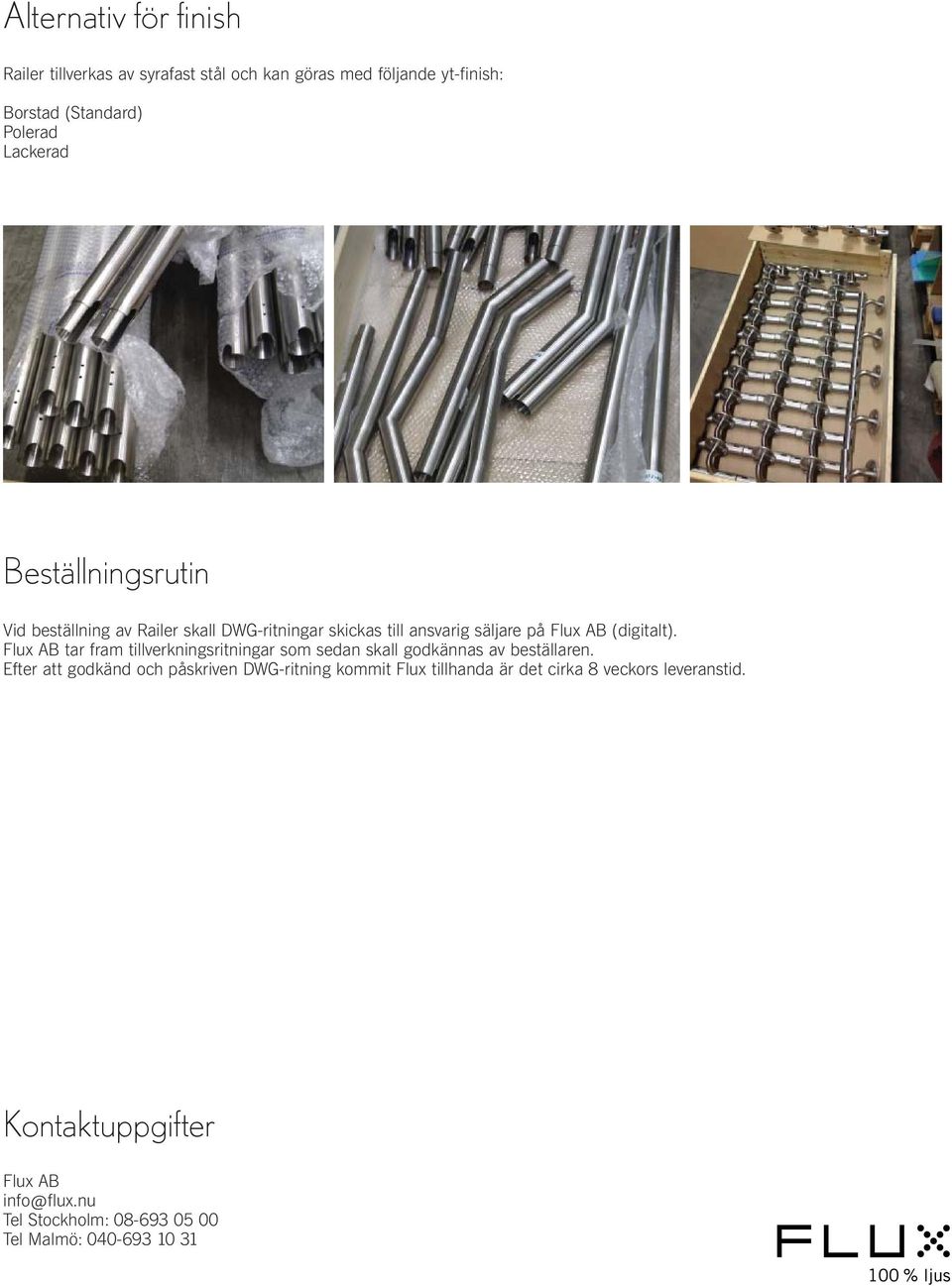

9 Några typiska installationer (T5)
