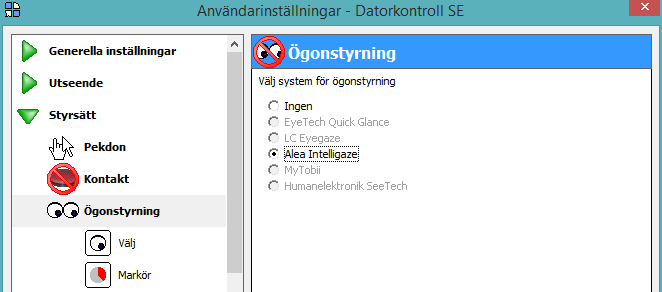

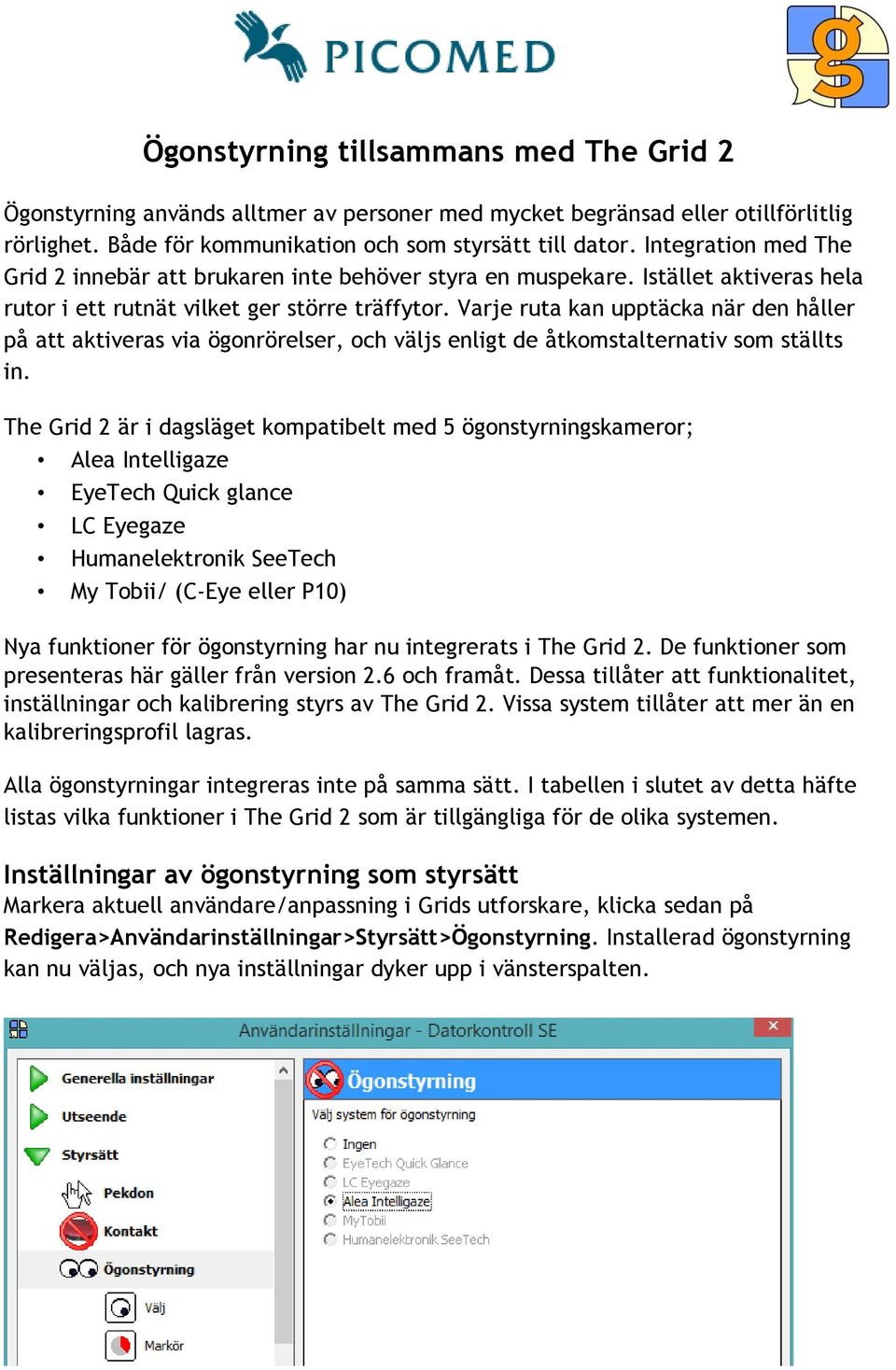

1 Ögonstyrning tillsammans med The Grid 2 Ögonstyrning används alltmer av personer med mycket begränsad eller otillförlitlig rörlighet. Både för kommunikation och som styrsätt till dator. Integration med The Grid 2 innebär att brukaren inte behöver styra en muspekare. Istället aktiveras hela rutor i ett rutnät vilket ger större träffytor. Varje ruta kan upptäcka när den håller på att aktiveras via ögonrörelser, och väljs enligt de åtkomstalternativ som ställts in. The Grid 2 är i dagsläget kompatibelt med 5 ögonstyrningskameror; Alea Intelligaze EyeTech Quick glance LC Eyegaze Humanelektronik SeeTech My Tobii/ (C-Eye eller P10) Nya funktioner för ögonstyrning har nu integrerats i The Grid 2. De funktioner som presenteras här gäller från version 2.6 och framåt. Dessa tillåter att funktionalitet, inställningar och kalibrering styrs av The Grid 2. Vissa system tillåter att mer än en kalibreringsprofil lagras. Alla ögonstyrningar integreras inte på samma sätt. I tabellen i slutet av detta häfte listas vilka funktioner i The Grid 2 som är tillgängliga för de olika systemen. Inställningar av ögonstyrning som styrsätt Markera aktuell användare/anpassning i Grids utforskare, klicka sedan på Redigera>Användarinställningar>Styrsätt>Ögonstyrning. Installerad ögonstyrning kan nu väljas, och nya inställningar dyker upp i vänsterspalten.

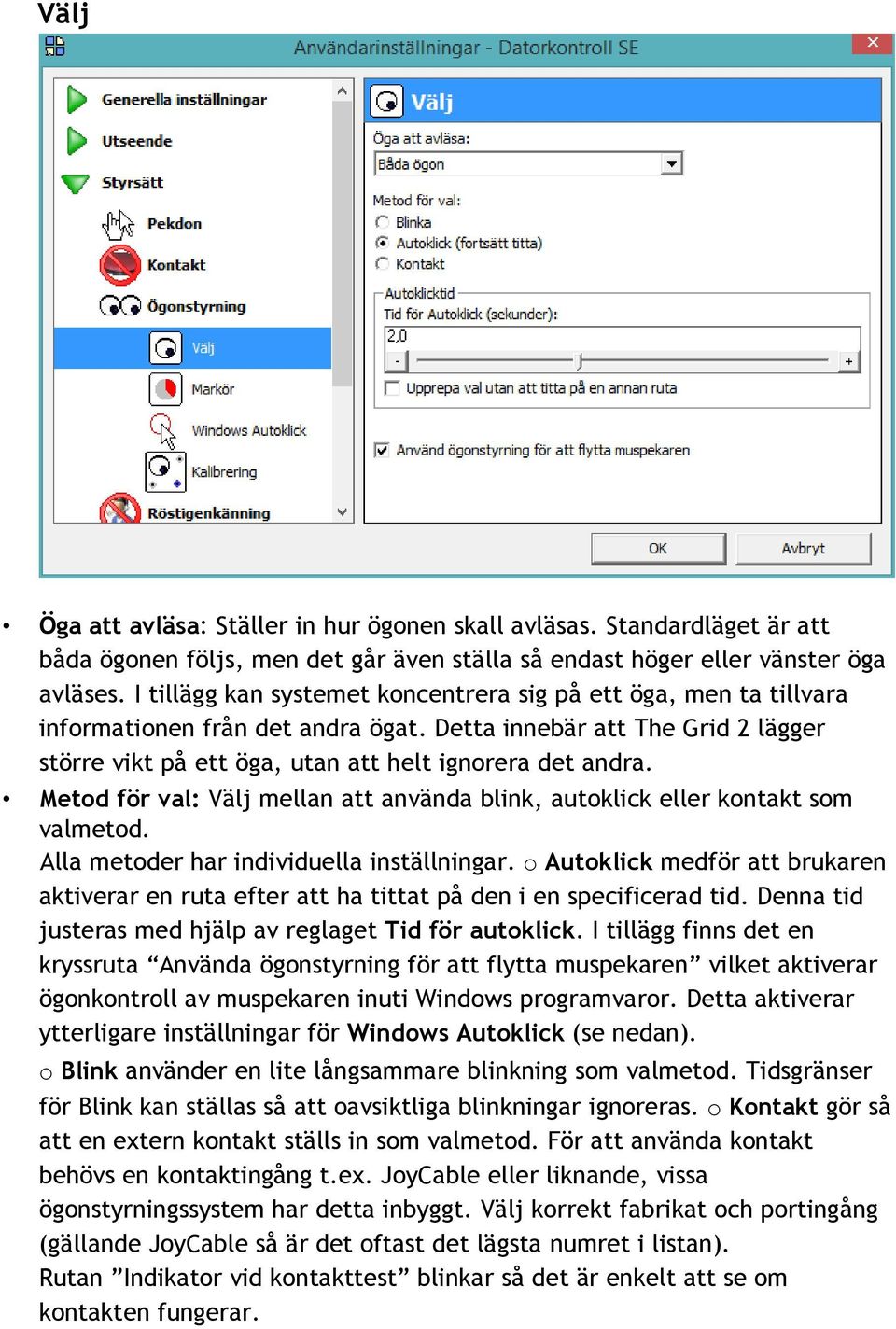

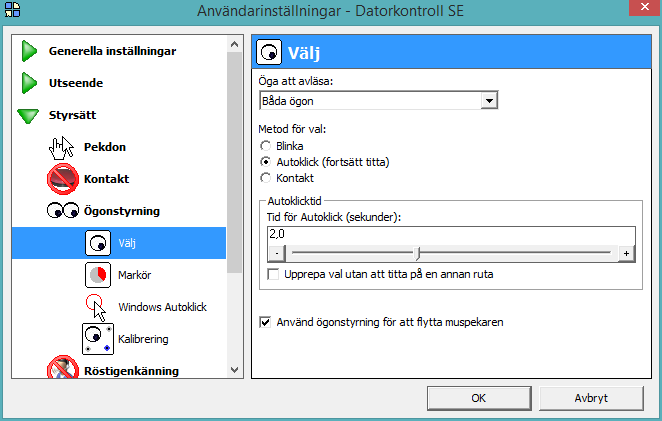

2 Välj Öga att avläsa: Ställer in hur ögonen skall avläsas. Standardläget är att båda ögonen följs, men det går även ställa så endast höger eller vänster öga avläses. I tillägg kan systemet koncentrera sig på ett öga, men ta tillvara informationen från det andra ögat. Detta innebär att The Grid 2 lägger större vikt på ett öga, utan att helt ignorera det andra. Metod för val: Välj mellan att använda blink, autoklick eller kontakt som valmetod. Alla metoder har individuella inställningar. o Autoklick medför att brukaren aktiverar en ruta efter att ha tittat på den i en specificerad tid. Denna tid justeras med hjälp av reglaget Tid för autoklick. I tillägg finns det en kryssruta Använda ögonstyrning för att flytta muspekaren vilket aktiverar ögonkontroll av muspekaren inuti Windows programvaror. Detta aktiverar ytterligare inställningar för Windows Autoklick (se nedan). o Blink använder en lite långsammare blinkning som valmetod. Tidsgränser för Blink kan ställas så att oavsiktliga blinkningar ignoreras. o Kontakt gör så att en extern kontakt ställs in som valmetod. För att använda kontakt behövs en kontaktingång t.ex. JoyCable eller liknande, vissa ögonstyrningssystem har detta inbyggt. Välj korrekt fabrikat och portingång (gällande JoyCable så är det oftast det lägsta numret i listan). Rutan Indikator vid kontakttest blinkar så det är enkelt att se om kontakten fungerar.

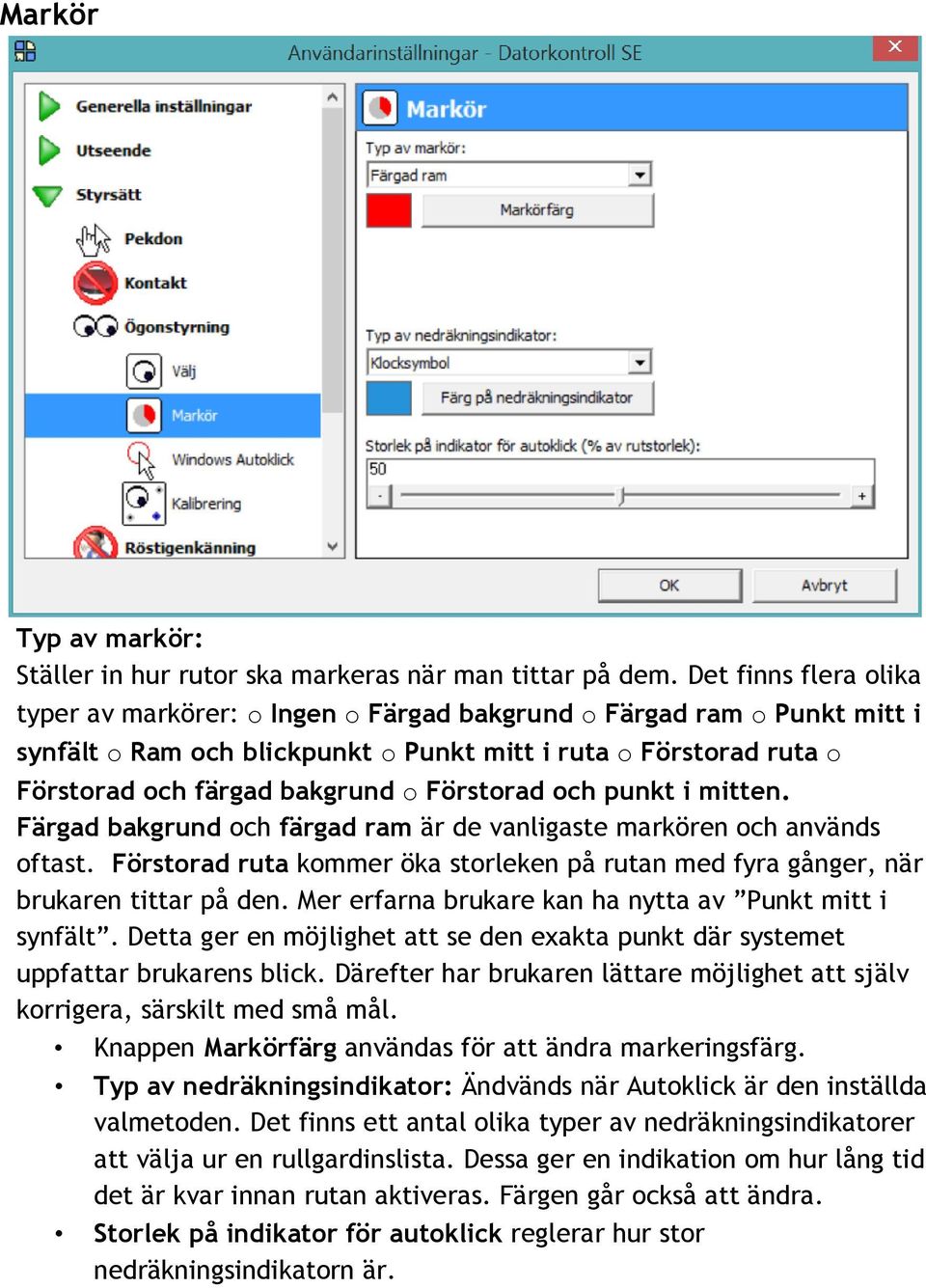

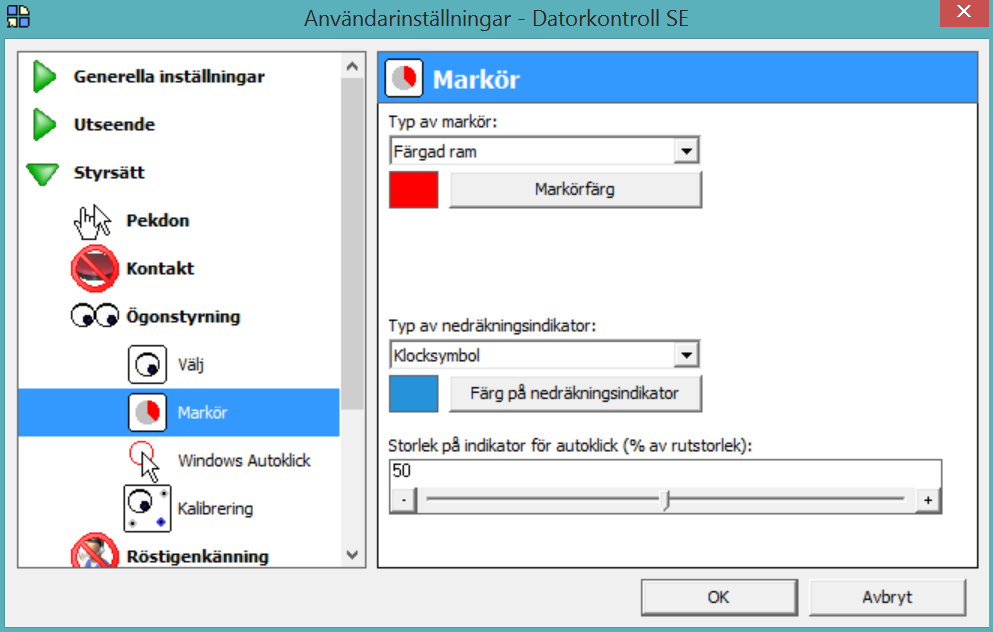

3 Markör Typ av markör: Ställer in hur rutor ska markeras när man tittar på dem. Det finns flera olika typer av markörer: o Ingen o Färgad bakgrund o Färgad ram o Punkt mitt i synfält o Ram och blickpunkt o Punkt mitt i ruta o Förstorad ruta o Förstorad och färgad bakgrund o Förstorad och punkt i mitten. Färgad bakgrund och färgad ram är de vanligaste markören och används oftast. Förstorad ruta kommer öka storleken på rutan med fyra gånger, när brukaren tittar på den. Mer erfarna brukare kan ha nytta av Punkt mitt i synfält. Detta ger en möjlighet att se den exakta punkt där systemet uppfattar brukarens blick. Därefter har brukaren lättare möjlighet att själv korrigera, särskilt med små mål. Knappen Markörfärg användas för att ändra markeringsfärg. Typ av nedräkningsindikator: Ändvänds när Autoklick är den inställda valmetoden. Det finns ett antal olika typer av nedräkningsindikatorer att välja ur en rullgardinslista. Dessa ger en indikation om hur lång tid det är kvar innan rutan aktiveras. Färgen går också att ändra. Storlek på indikator för autoklick reglerar hur stor nedräkningsindikatorn är.

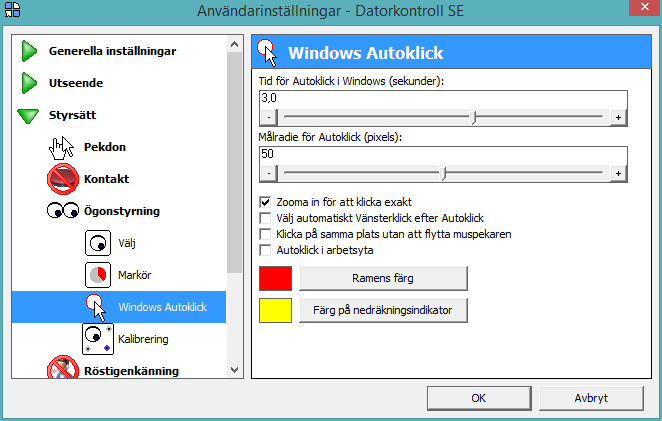

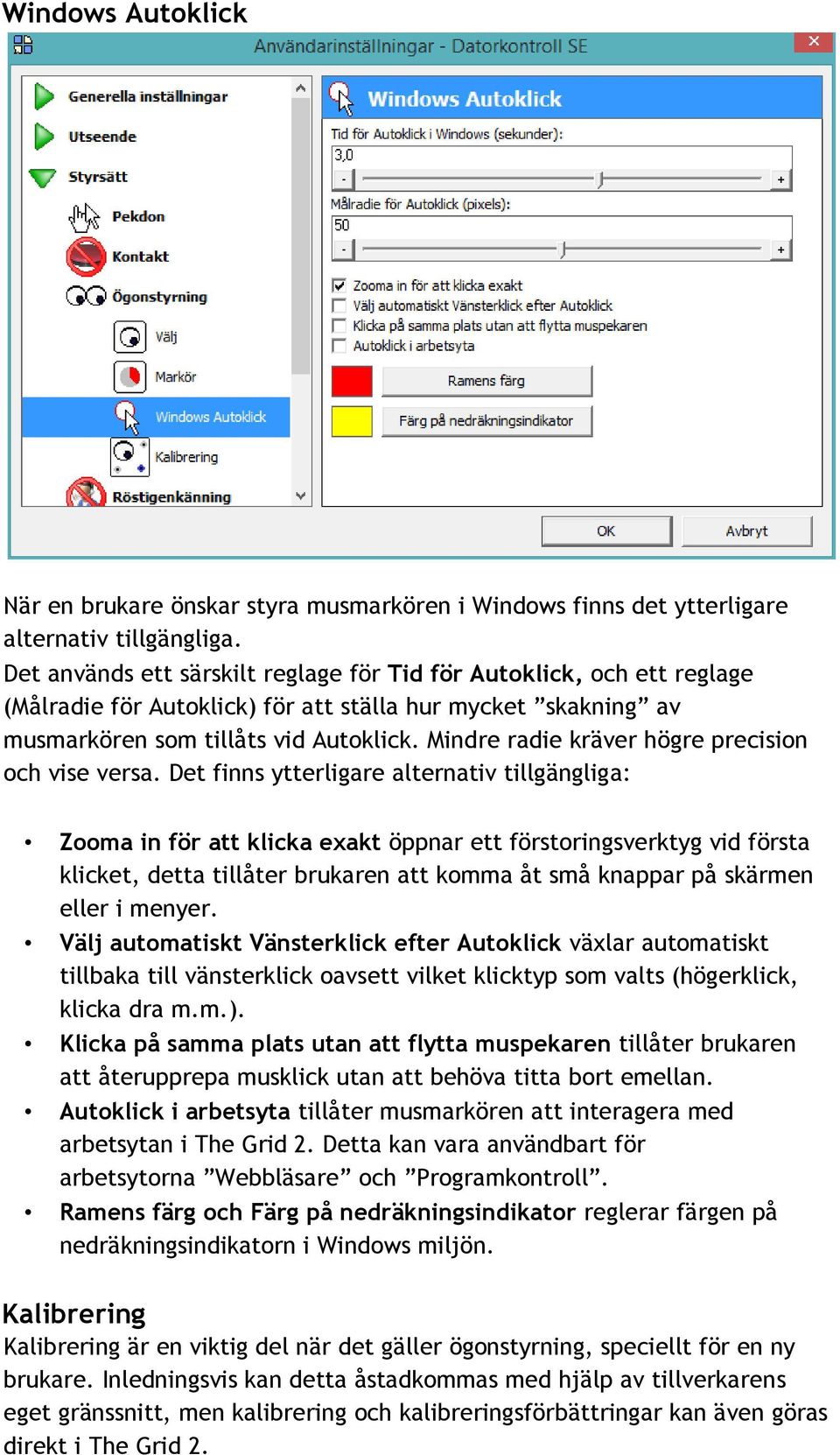

4 Windows Autoklick När en brukare önskar styra musmarkören i Windows finns det ytterligare alternativ tillgängliga. Det används ett särskilt reglage för Tid för Autoklick, och ett reglage (Målradie för Autoklick) för att ställa hur mycket skakning av musmarkören som tillåts vid Autoklick. Mindre radie kräver högre precision och vise versa. Det finns ytterligare alternativ tillgängliga: Zooma in för att klicka exakt öppnar ett förstoringsverktyg vid första klicket, detta tillåter brukaren att komma åt små knappar på skärmen eller i menyer. Välj automatiskt Vänsterklick efter Autoklick växlar automatiskt tillbaka till vänsterklick oavsett vilket klicktyp som valts (högerklick, klicka dra m.m.). Klicka på samma plats utan att flytta muspekaren tillåter brukaren att återupprepa musklick utan att behöva titta bort emellan. Autoklick i arbetsyta tillåter musmarkören att interagera med arbetsytan i The Grid 2. Detta kan vara användbart för arbetsytorna Webbläsare och Programkontroll. Ramens färg och Färg på nedräkningsindikator reglerar färgen på nedräkningsindikatorn i Windows miljön. Kalibrering Kalibrering är en viktig del när det gäller ögonstyrning, speciellt för en ny brukare. Inledningsvis kan detta åstadkommas med hjälp av tillverkarens eget gränssnitt, men kalibrering och kalibreringsförbättringar kan även göras direkt i The Grid 2.

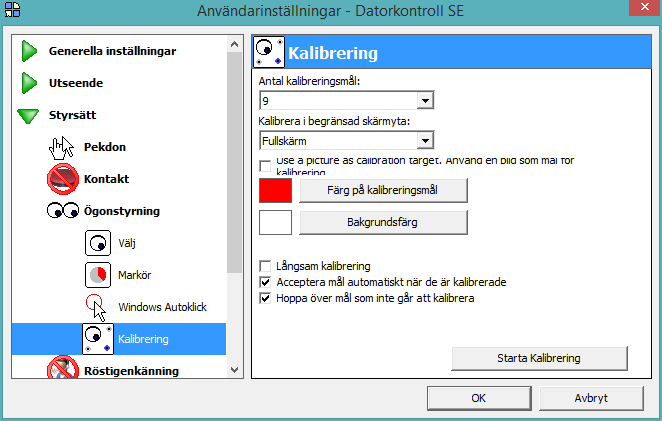

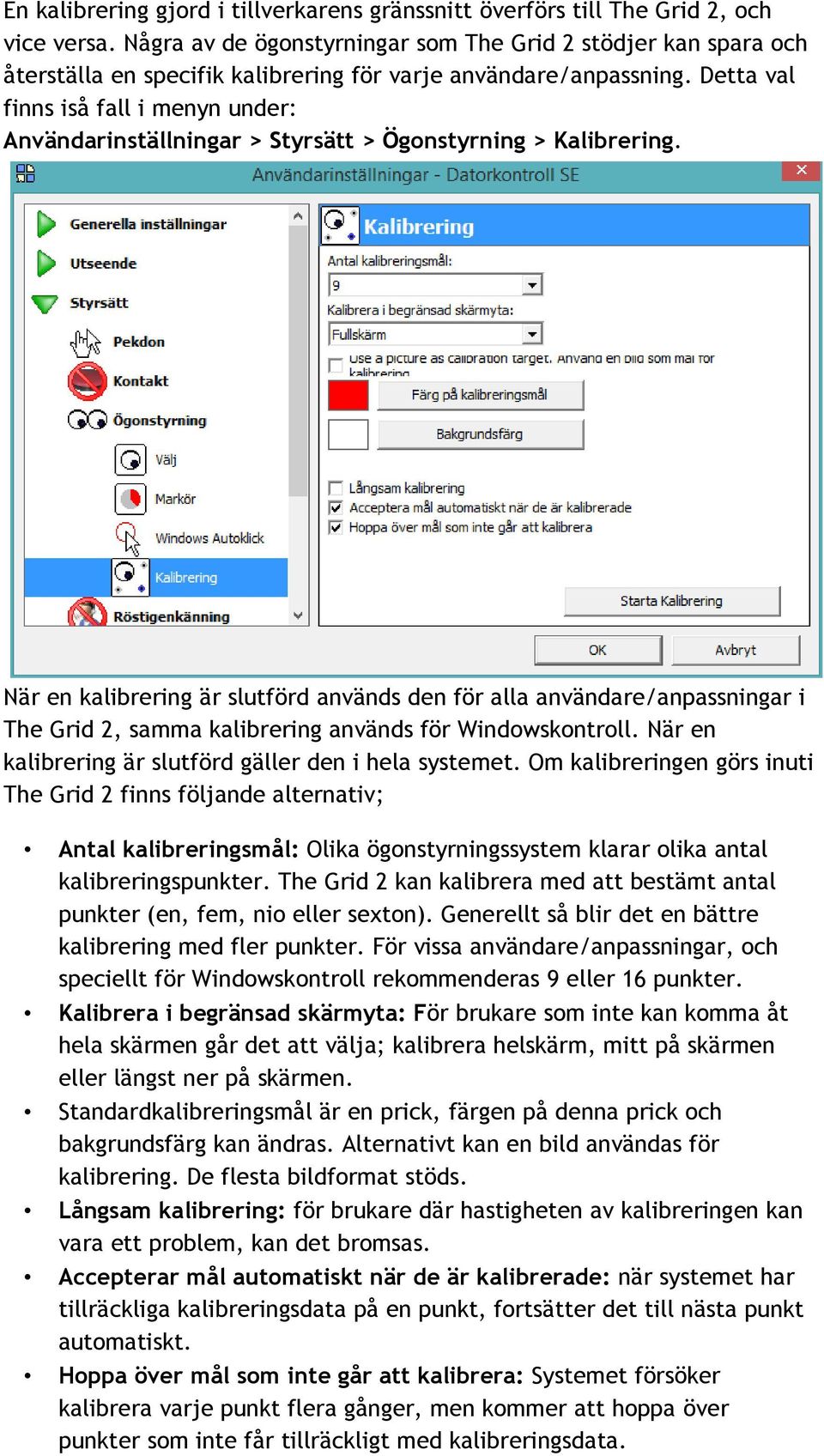

5 En kalibrering gjord i tillverkarens gränssnitt överförs till The Grid 2, och vice versa. Några av de ögonstyrningar som The Grid 2 stödjer kan spara och återställa en specifik kalibrering för varje användare/anpassning. Detta val finns iså fall i menyn under: Användarinställningar > Styrsätt > Ögonstyrning > Kalibrering. När en kalibrering är slutförd används den för alla användare/anpassningar i The Grid 2, samma kalibrering används för Windowskontroll. När en kalibrering är slutförd gäller den i hela systemet. Om kalibreringen görs inuti The Grid 2 finns följande alternativ; Antal kalibreringsmål: Olika ögonstyrningssystem klarar olika antal kalibreringspunkter. The Grid 2 kan kalibrera med att bestämt antal punkter (en, fem, nio eller sexton). Generellt så blir det en bättre kalibrering med fler punkter. För vissa användare/anpassningar, och speciellt för Windowskontroll rekommenderas 9 eller 16 punkter. Kalibrera i begränsad skärmyta: För brukare som inte kan komma åt hela skärmen går det att välja; kalibrera helskärm, mitt på skärmen eller längst ner på skärmen. Standardkalibreringsmål är en prick, färgen på denna prick och bakgrundsfärg kan ändras. Alternativt kan en bild användas för kalibrering. De flesta bildformat stöds. Långsam kalibrering: för brukare där hastigheten av kalibreringen kan vara ett problem, kan det bromsas. Accepterar mål automatiskt när de är kalibrerade: när systemet har tillräckliga kalibreringsdata på en punkt, fortsätter det till nästa punkt automatiskt. Hoppa över mål som inte går att kalibrera: Systemet försöker kalibrera varje punkt flera gånger, men kommer att hoppa över punkter som inte får tillräckligt med kalibreringsdata.

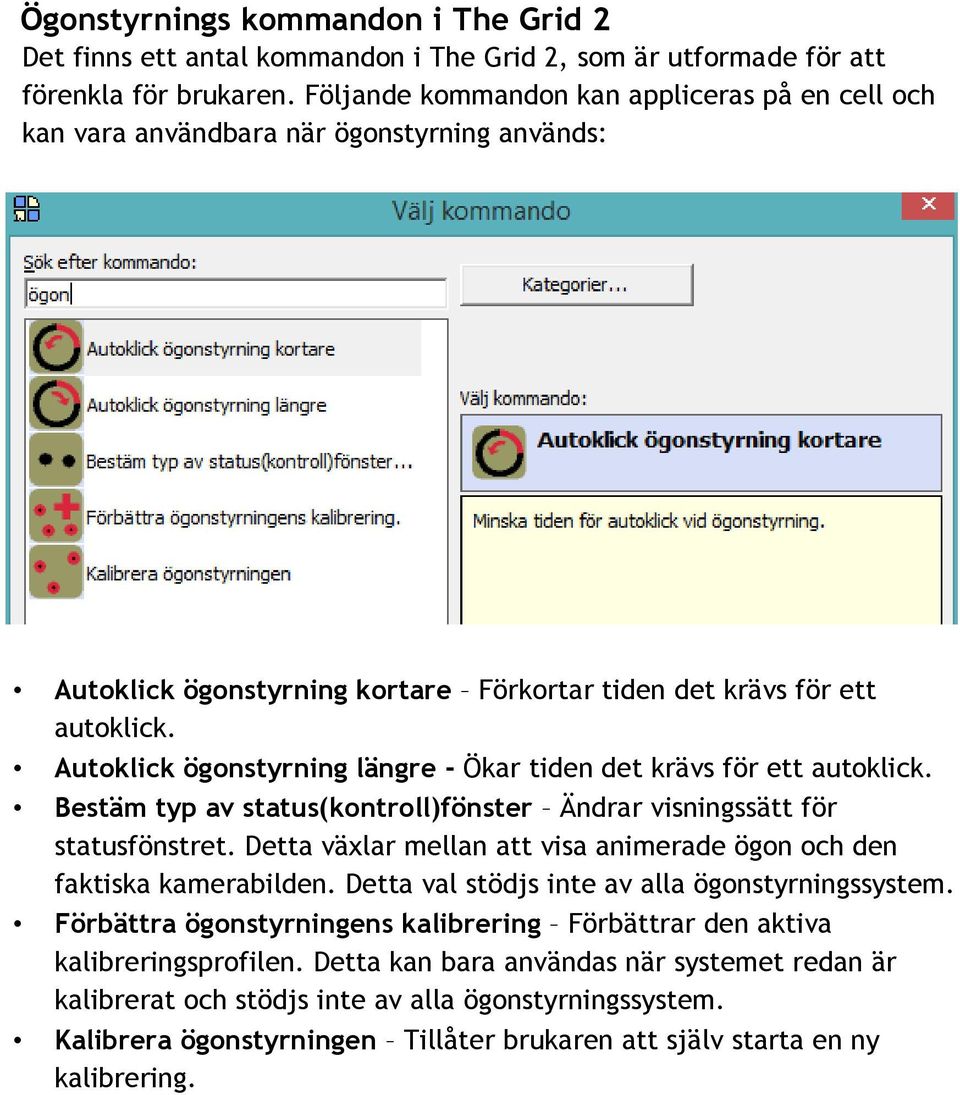

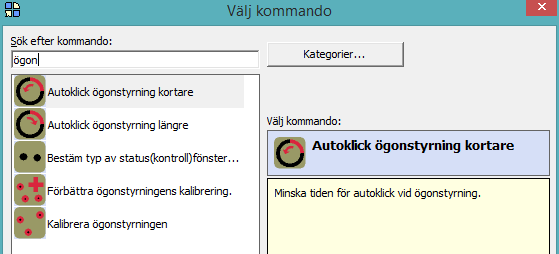

6 Ögonstyrnings kommandon i The Grid 2 Det finns ett antal kommandon i The Grid 2, som är utformade för att förenkla för brukaren. Följande kommandon kan appliceras på en cell och kan vara användbara när ögonstyrning används: Autoklick ögonstyrning kortare Förkortar tiden det krävs för ett autoklick. Autoklick ögonstyrning längre - Ökar tiden det krävs för ett autoklick. Bestäm typ av status(kontroll)fönster Ändrar visningssätt för statusfönstret. Detta växlar mellan att visa animerade ögon och den faktiska kamerabilden. Detta val stödjs inte av alla ögonstyrningssystem. Förbättra ögonstyrningens kalibrering Förbättrar den aktiva kalibreringsprofilen. Detta kan bara användas när systemet redan är kalibrerat och stödjs inte av alla ögonstyrningssystem. Kalibrera ögonstyrningen Tillåter brukaren att själv starta en ny kalibrering.

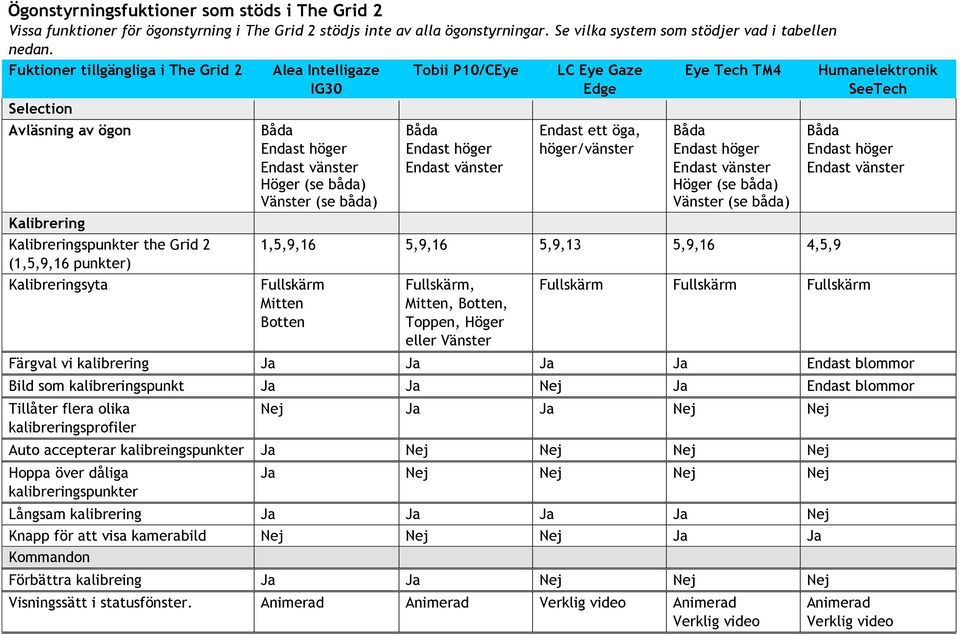

7 Ögonstyrningsfuktioner som stöds i The Grid 2 Vissa funktioner för ögonstyrning i The Grid 2 stödjs inte av alla ögonstyrningar. Se vilka system som stödjer vad i tabellen nedan. Fuktioner tillgängliga i The Grid 2 Selection Avläsning av ögon Kalibrering Kalibreringspunkter the Grid 2 (1,5,9,16 punkter) Kalibreringsyta Alea Intelligaze IG30 Båda Endast höger Endast vänster Höger (se båda) Vänster (se båda) Tobii P10/CEye Båda Endast höger Endast vänster LC Eye Gaze Edge Endast ett öga, höger/vänster Eye Tech TM4 Båda Endast höger Endast vänster Höger (se båda) Vänster (se båda) 1,5,9,16 5,9,16 5,9,13 5,9,16 4,5,9 Fullskärm Mitten Botten Fullskärm, Mitten, Botten, Toppen, Höger eller Vänster Humanelektronik SeeTech Båda Endast höger Endast vänster Fullskärm Fullskärm Fullskärm Färgval vi kalibrering Ja Ja Ja Ja Endast blommor Bild som kalibreringspunkt Ja Ja Nej Ja Endast blommor Tillåter flera olika kalibreringsprofiler Nej Ja Ja Nej Nej Auto accepterar kalibreingspunkter Ja Nej Nej Nej Nej Hoppa över dåliga kalibreringspunkter Ja Nej Nej Nej Nej Långsam kalibrering Ja Ja Ja Ja Nej Knapp för att visa kamerabild Nej Nej Nej Ja Ja Kommandon Förbättra kalibreing Ja Ja Nej Nej Nej Visningssätt i statusfönster. Animerad Animerad Verklig video Animerad Verklig video Animerad Verklig video
