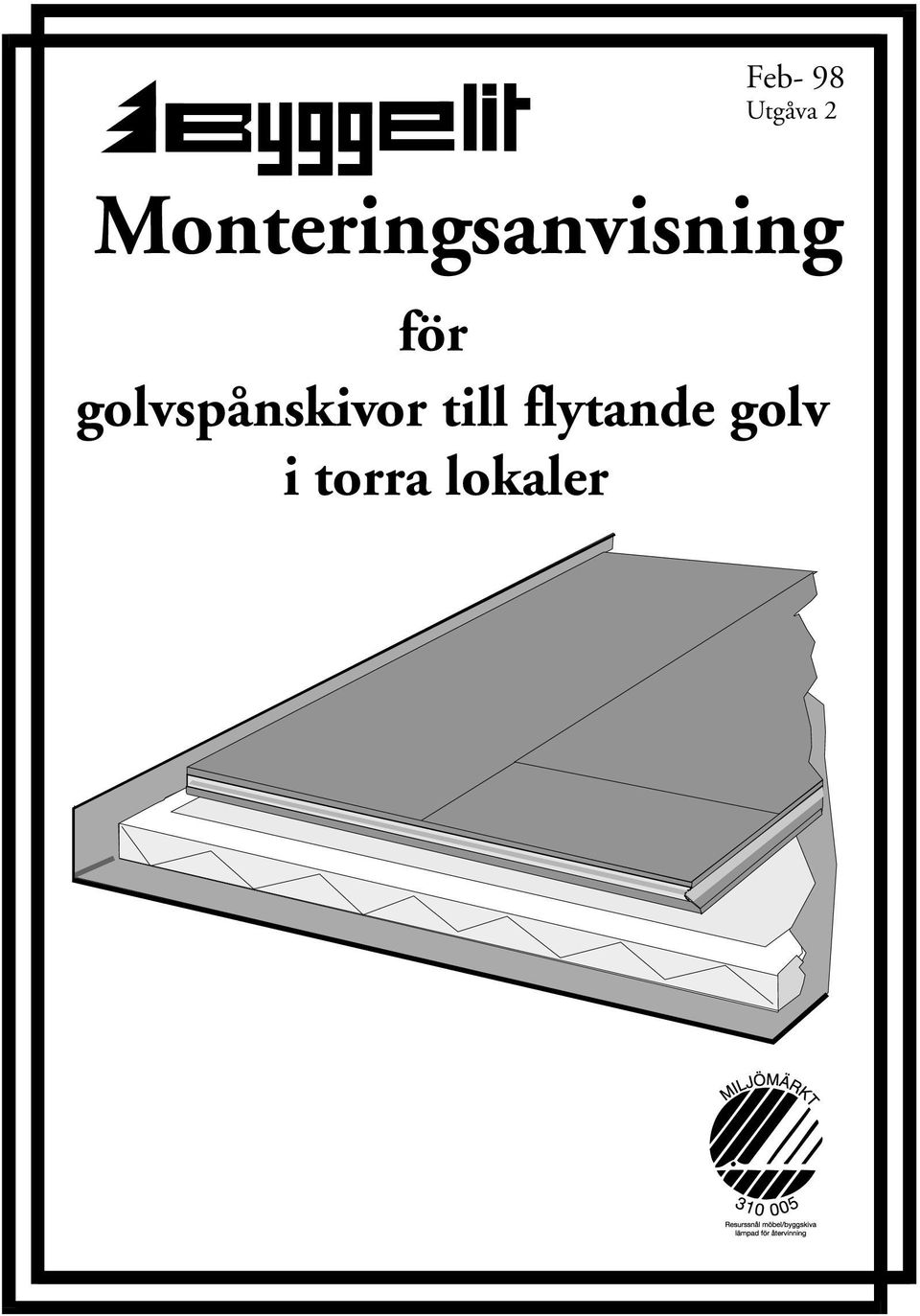

1 Feb- 98 Utgåva 2 Monteringsanvisning för golvspånskivor till flytande golv i torra lokaler

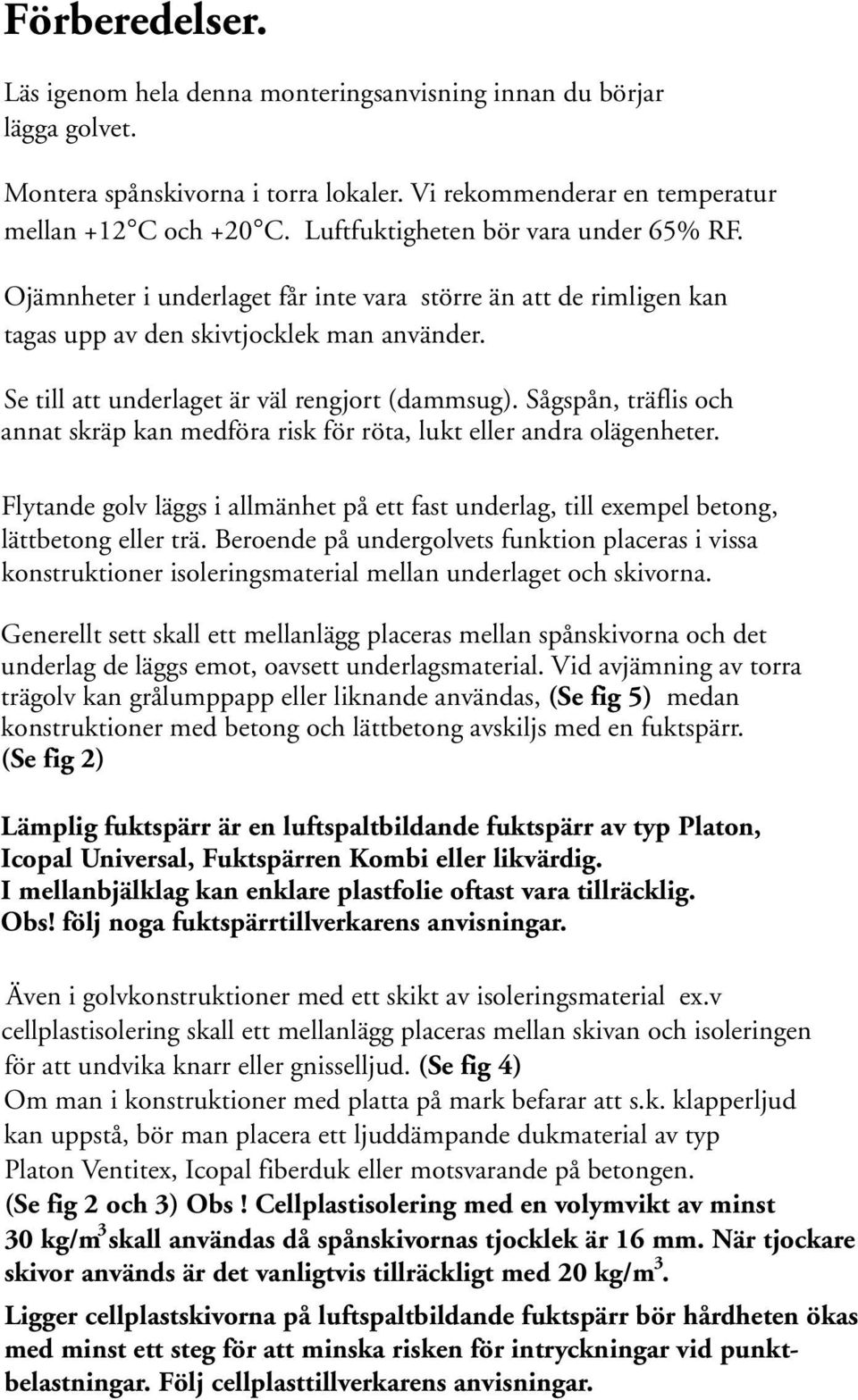

2 Förberedelser. Läs igenom hela denna monteringsanvisning innan du börjar lägga golvet. Montera spånskivorna i torra lokaler. Vi rekommenderar en temperatur mellan +12 C och +20 C. Luftfuktigheten bör vara under 65% RF. Ojämnheter i underlaget får inte vara större än att de rimligen kan tagas upp av den skivtjocklek man använder. Se till att underlaget är väl rengjort (dammsug). Sågspån, träflis och annat skräp kan medföra risk för röta, lukt eller andra olägenheter. Flytande golv läggs i allmänhet på ett fast underlag, till exempel betong, lättbetong eller trä. Beroende på undergolvets funktion placeras i vissa konstruktioner isoleringsmaterial mellan underlaget och skivorna. Generellt sett skall ett mellanlägg placeras mellan spånskivorna och det underlag de läggs emot, oavsett underlagsmaterial. Vid avjämning av torra trägolv kan grålumppapp eller liknande användas, (Se fig 5) medan konstruktioner med betong och lättbetong avskiljs med en fuktspärr. (Se fig 2) Lämplig fuktspärr är en luftspaltbildande fuktspärr av typ Platon, Icopal Universal, Fuktspärren Kombi eller likvärdig. I mellanbjälklag kan enklare plastfolie oftast vara tillräcklig. Obs! följ noga fuktspärrtillverkarens anvisningar. Även i golvkonstruktioner med ett skikt av isoleringsmaterial ex.v cellplastisolering skall ett mellanlägg placeras mellan skivan och isoleringen för att undvika knarr eller gnisselljud. (Se fig 4) Om man i konstruktioner med platta på mark befarar att s.k. klapperljud kan uppstå, bör man placera ett ljuddämpande dukmaterial av typ Platon Ventitex, Icopal fiberduk eller motsvarande på betongen. (Se fig 2 och 3) Obs! Cellplastisolering med en volymvikt av minst 3 30 kg/m skall användas då spånskivornas tjocklek är 16 mm. När tjockare 3 skivor används är det vanligtvis tillräckligt med 20 kg/m. Ligger cellplastskivorna på luftspaltbildande fuktspärr bör hårdheten ökas med minst ett steg för att minska risken för intryckningar vid punktbelastningar. Följ cellplasttillverkarens anvisningar.

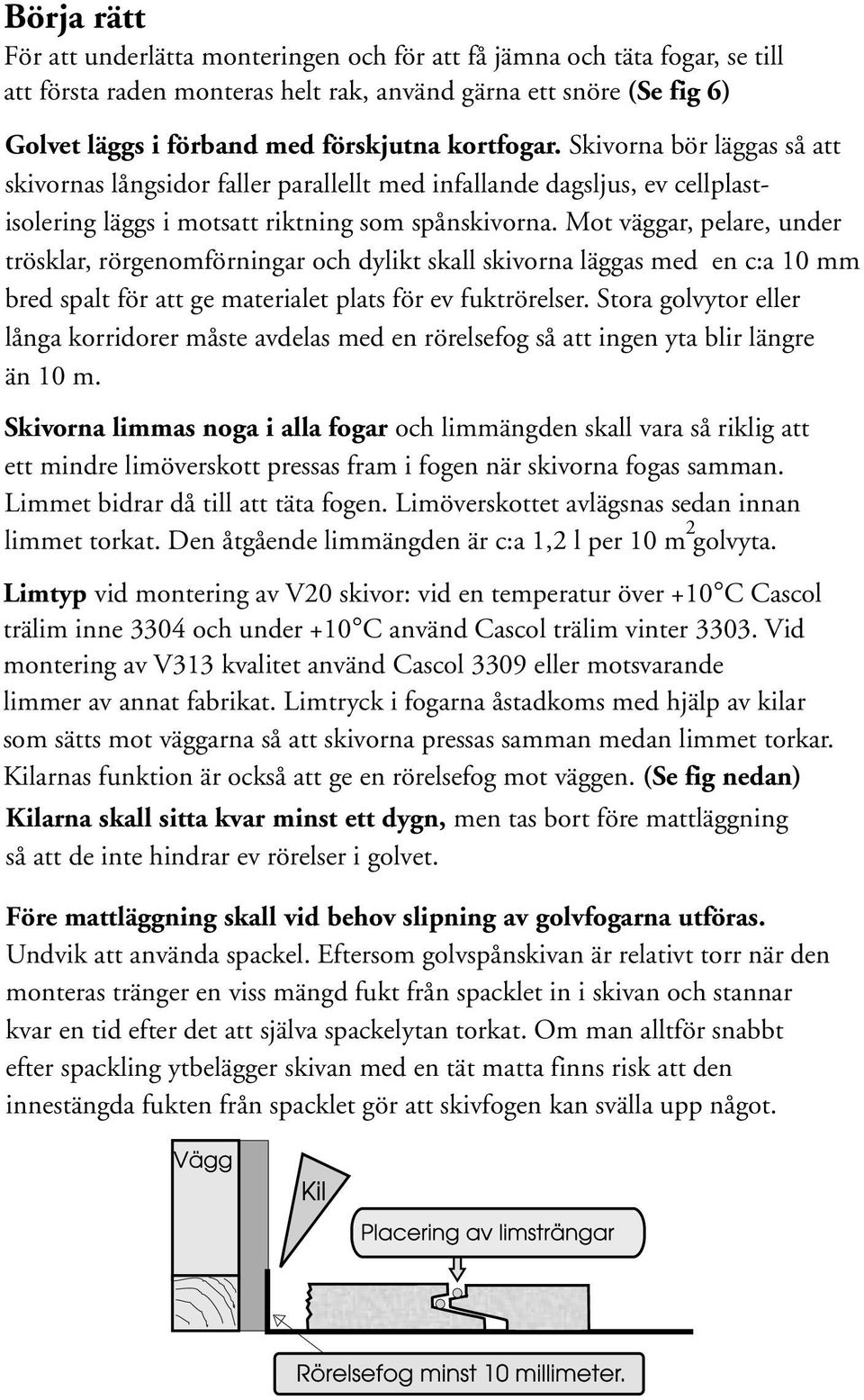

3 Börja rätt För att underlätta monteringen och för att få jämna och täta fogar, se till att första raden monteras helt rak, använd gärna ett snöre (Se fig 6) Golvet läggs i förband med förskjutna kortfogar. Skivorna bör läggas så att skivornas långsidor faller parallellt med infallande dagsljus, ev cellplastisolering läggs i motsatt riktning som spånskivorna. Mot väggar, pelare, under trösklar, rörgenomförningar och dylikt skall skivorna läggas med en c:a 10 mm bred spalt för att ge materialet plats för ev fuktrörelser. Stora golvytor eller långa korridorer måste avdelas med en rörelsefog så att ingen yta blir längre än 10 m. Skivorna limmas noga i alla fogar och limmängden skall vara så riklig att ett mindre limöverskott pressas fram i fogen när skivorna fogas samman. Limmet bidrar då till att täta fogen. Limöverskottet avlägsnas sedan innan 2 limmet torkat. Den åtgående limmängden är c:a 1,2 l per 10 m golvyta. Limtyp vid montering av V20 skivor: vid en temperatur över +10 C Cascol trälim inne 3304 och under +10 C använd Cascol trälim vinter Vid montering av V313 kvalitet använd Cascol 3309 eller motsvarande limmer av annat fabrikat. Limtryck i fogarna åstadkoms med hjälp av kilar som sätts mot väggarna så att skivorna pressas samman medan limmet torkar. Kilarnas funktion är också att ge en rörelsefog mot väggen. (Se fig nedan) Kilarna skall sitta kvar minst ett dygn, men tas bort före mattläggning så att de inte hindrar ev rörelser i golvet. Före mattläggning skall vid behov slipning av golvfogarna utföras. Undvik att använda spackel. Eftersom golvspånskivan är relativt torr när den monteras tränger en viss mängd fukt från spacklet in i skivan och stannar kvar en tid efter det att själva spackelytan torkat. Om man alltför snabbt efter spackling ytbelägger skivan med en tät matta finns risk att den innestängda fukten från spacklet gör att skivfogen kan svälla upp något.

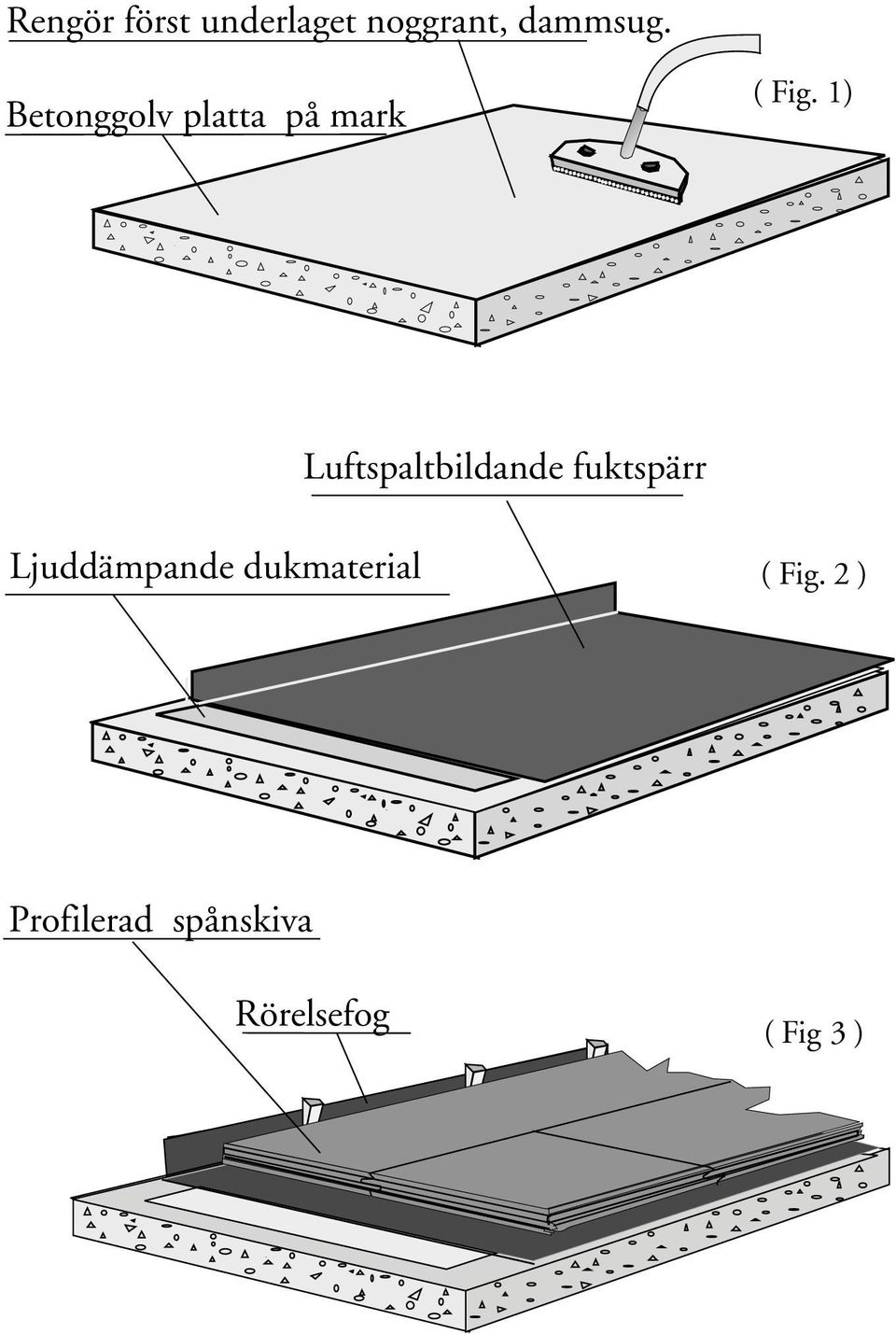

4 Rengör först underlaget noggrant, dammsug. Betonggolv platta på mark ( Fig. 1) Luftspaltbildande fuktspärr Ljuddämpande dukmaterial ( Fig. 2 ) Profilerad spånskiva Rörelsefog ( Fig 3 )

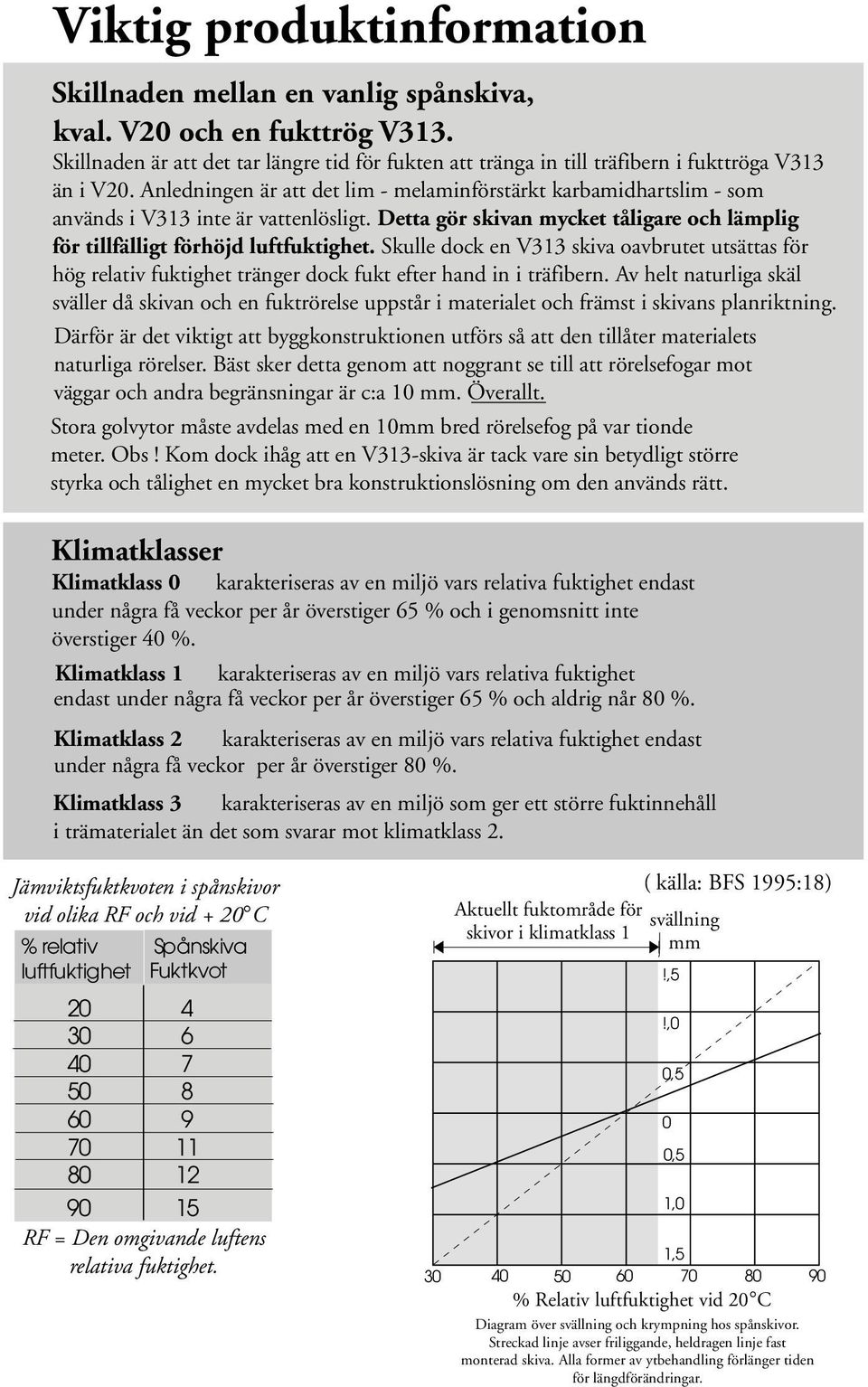

5 Viktig produktinformation Skillnaden mellan en vanlig spånskiva, kval. V20 och en fukttrög V313. Skillnaden är att det tar längre tid för fukten att tränga in till träfibern i fukttröga V313 än i V20. Anledningen är att det lim - melaminförstärkt karbamidhartslim - som används i V313 inte är vattenlösligt. Detta gör skivan mycket tåligare och lämplig för tillfälligt förhöjd luftfuktighet. Skulle dock en V313 skiva oavbrutet utsättas för hög relativ fuktighet tränger dock fukt efter hand in i träfibern. Av helt naturliga skäl sväller då skivan och en fuktrörelse uppstår i materialet och främst i skivans planriktning. Därför är det viktigt att byggkonstruktionen utförs så att den tillåter materialets naturliga rörelser. Bäst sker detta genom att noggrant se till att rörelsefogar mot väggar och andra begränsningar är c:a 10 mm. Överallt. Stora golvytor måste avdelas med en 10mm bred rörelsefog på var tionde meter. Obs! Kom dock ihåg att en V313-skiva är tack vare sin betydligt större styrka och tålighet en mycket bra konstruktionslösning om den används rätt. Klimatklasser Klimatklass 0 karakteriseras av en miljö vars relativa fuktighet endast under några få veckor per år överstiger 65 % och i genomsnitt inte överstiger 40 %. Klimatklass 1 karakteriseras av en miljö vars relativa fuktighet endast under några få veckor per år överstiger 65 % och aldrig når 80 %. Klimatklass 2 karakteriseras av en miljö vars relativa fuktighet endast under några få veckor per år överstiger 80 %. Klimatklass 3 karakteriseras av en miljö som ger ett större fuktinnehåll i trämaterialet än det som svarar mot klimatklass 2. Jämviktsfuktkvoten i spånskivor vid olika RF och vid + 20 C % relativ Spånskiva luftfuktighet Fuktkvot RF = Den omgivande luftens relativa fuktighet. Aktuellt fuktområde för skivor i klimatklass 1 ( källa: BFS 1995:18) svällning mm 1, % Relativ luftfuktighet vid 20 C Diagram över svällning och krympning hos spånskivor. Streckad linje avser friliggande, heldragen linje fast monterad skiva. Alla former av ytbehandling förlänger tiden för längdförändringar.!,5!,0 0,5 0 0,5 1,0

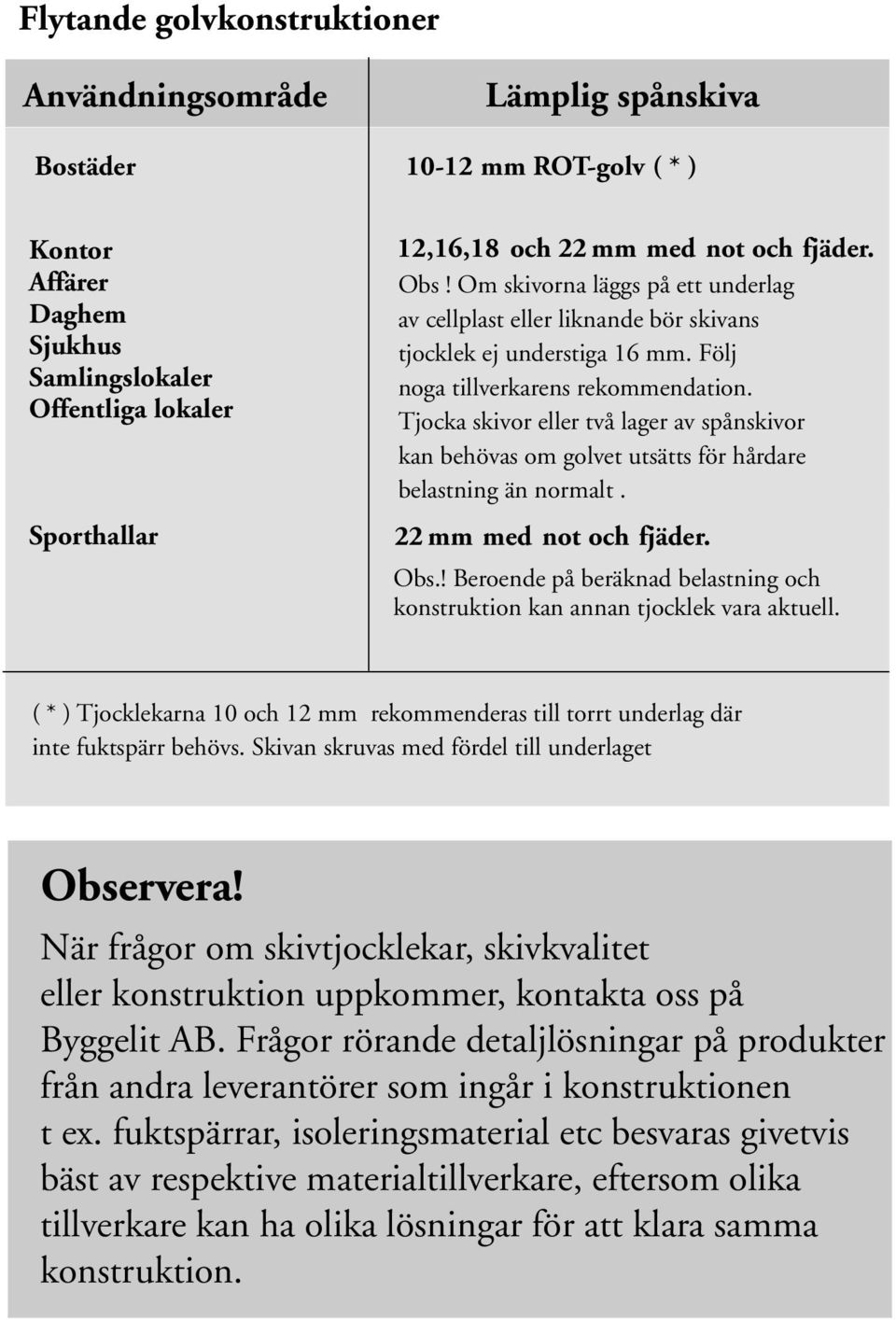

6 Flytande golvkonstruktioner Användningsområde Lämplig spånskiva Bostäder mm ROT-golv ( * ) Kontor Affärer Daghem Sjukhus Samlingslokaler Offentliga lokaler Sporthallar 12,16,18 och 22 mm med not och fjäder. Obs! Om skivorna läggs på ett underlag av cellplast eller liknande bör skivans tjocklek ej understiga 16 mm. Följ noga tillverkarens rekommendation. Tjocka skivor eller två lager av spånskivor kan behövas om golvet utsätts för hårdare belastning än normalt. 22 mm med not och fjäder. Obs.! Beroende på beräknad belastning och konstruktion kan annan tjocklek vara aktuell. ( * ) Tjocklekarna 10 och 12 mm rekommenderas till torrt underlag där inte fuktspärr behövs. Skivan skruvas med fördel till underlaget Observera! När frågor om skivtjocklekar, skivkvalitet eller konstruktion uppkommer, kontakta oss på Byggelit AB. Frågor rörande detaljlösningar på produkter från andra leverantörer som ingår i konstruktionen t ex. fuktspärrar, isoleringsmaterial etc besvaras givetvis bäst av respektive materialtillverkare, eftersom olika tillverkare kan ha olika lösningar för att klara samma konstruktion.

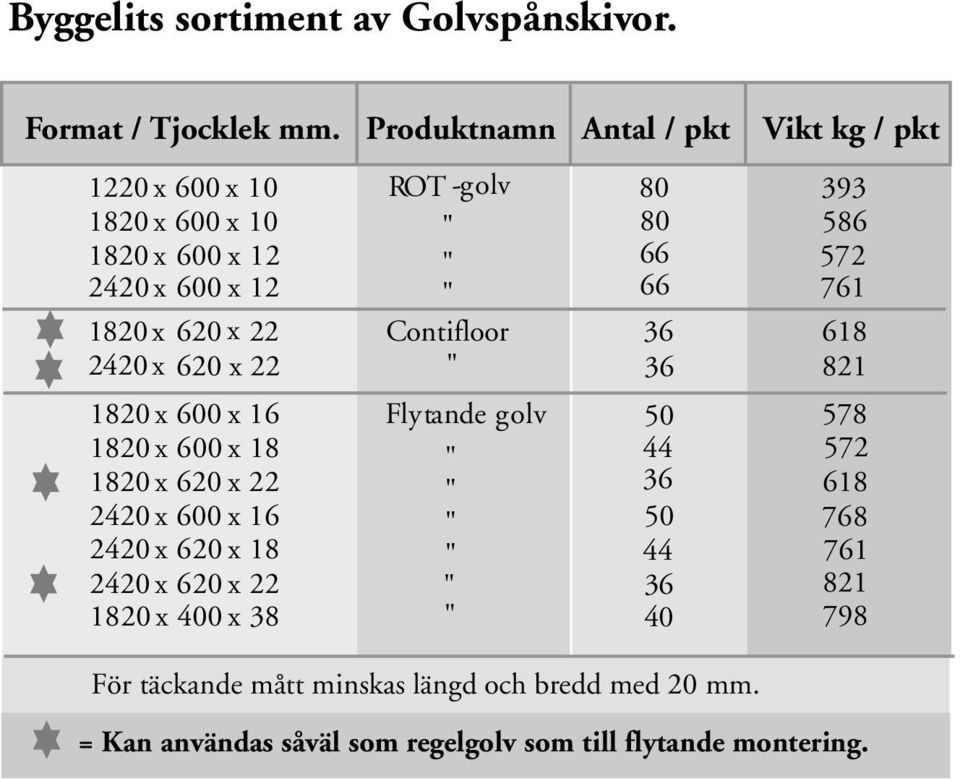

7 Byggelits sortiment av Golvspånskivor. Format / Tjocklek mm. Produktnamn Antal / pkt Vikt kg / pkt 1220 x 600 x 10 ROT -golv x 600 x 10 " x 600 x 12 " x 600 x 12 " x 620 x 22 Contifloor x 620 x 22 " x 600 x 16 Flytande golv x 600 x 18 " x 620 x 22 " x 600 x 16 " x 620 x 18 " x 620 x 22 " x 400 x 38 " För täckande mått minskas längd och bredd med 20 mm. = Kan användas såväl som regelgolv som till flytande montering.

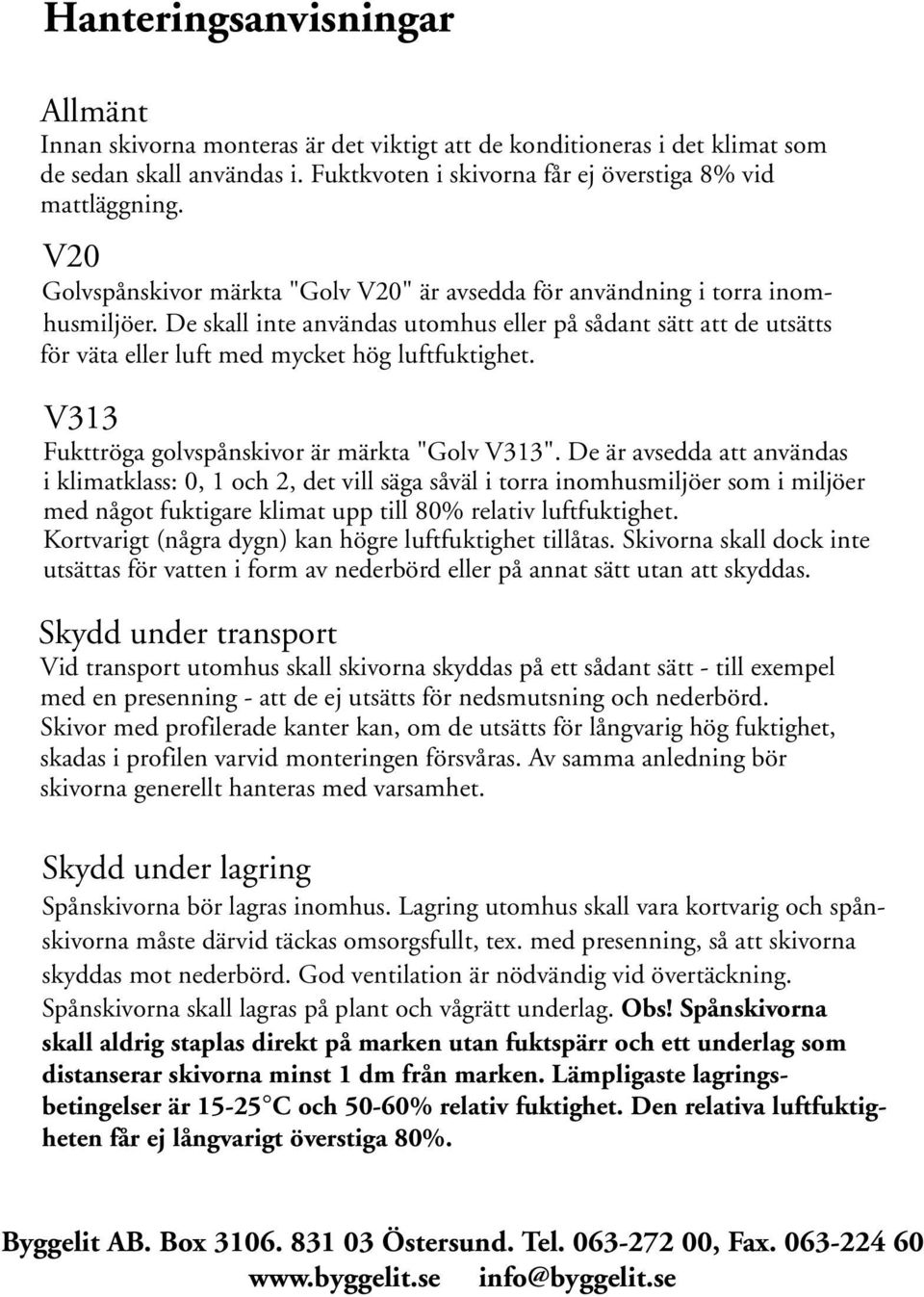

8 Hanteringsanvisningar Allmänt Innan skivorna monteras är det viktigt att de konditioneras i det klimat som de sedan skall användas i. Fuktkvoten i skivorna får ej överstiga 8% vid mattläggning. V20 Golvspånskivor märkta "Golv V20" är avsedda för användning i torra inomför väta eller luft med mycket hög husmiljöer. De skall inte användas utomhus eller på sådant sätt att de utsätts luftfuktighet. V313 Fukttröga golvspånskivor är märkta "Golv V313". De är avsedda att användas i klimatklass: 0, 1 och 2, det vill säga såväl i torra inomhusmiljöer som i miljöer med något fuktigare klimat upp till 80% relativ luftfuktighet. Kortvarigt (några dygn) kan högre luftfuktighet tillåtas. Skivorna skall dock inte utsättas för vatten i form av nederbörd eller på annat sätt utan att skyddas. Skydd under transport Vid transport utomhus skall skivorna skyddas på ett sådant sätt - till exempel med en presenning - att de ej utsätts för nedsmutsning och nederbörd. Skivor med profilerade kanter kan, om de utsätts för långvarig hög fuktighet, skadas i profilen varvid monteringen försvåras. Av samma anledning bör skivorna generellt hanteras med varsamhet. Skydd under lagring Spånskivorna bör lagras inomhus. Lagring utomhus skall vara kortvarig och spånskivorna måste därvid täckas omsorgsfullt, tex. med presenning, så att skivorna skyddas mot nederbörd. God ventilation är nödvändig vid övertäckning. Spånskivorna skall lagras på plant och vågrätt underlag. Obs! Spånskivorna skall aldrig staplas direkt på marken utan fuktspärr och ett underlag som distanserar skivorna minst 1 dm från marken. Lämpligaste lagringsbetingelser är C och 50-60% relativ fuktighet. Den relativa luftfuktigheten får ej långvarigt överstiga 80%. Byggelit AB. Box Östersund. Tel , Fax info@byggelit.se
