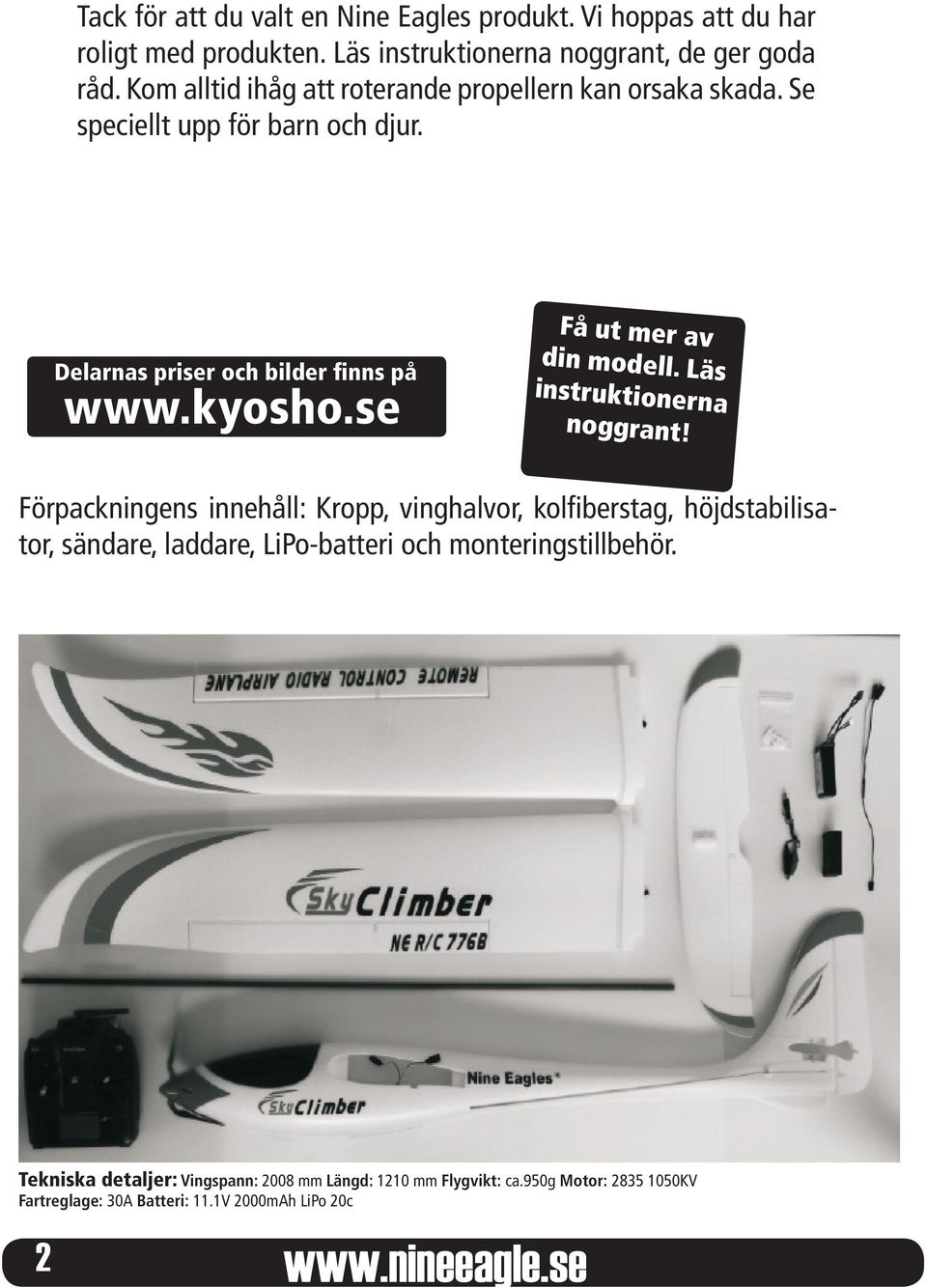

2 Tack för att du valt en Nine Eagles produkt. Vi hoppas att du har roligt med produkten. Läs instruktionerna noggrant, de ger goda råd. Kom alltid ihåg att roterande propellern kan orsaka skada. Se speciellt upp för barn och djur. Delarnas priser och bilder finns på Få ut mer av din modell. Läs instruktionerna noggrant! Förpackningens innehåll: Kropp, vinghalvor, kolfiberstag, höjdstabilisator, sändare, laddare, LiPo-batteri och monteringstillbehör. Tekniska detaljer: Vingspann: 2008 mm Längd: 1210 mm Flygvikt: ca.950g Motor: KV Fartreglage: 30A Batteri: 11.1V 2000mAh LiPo 20c 2

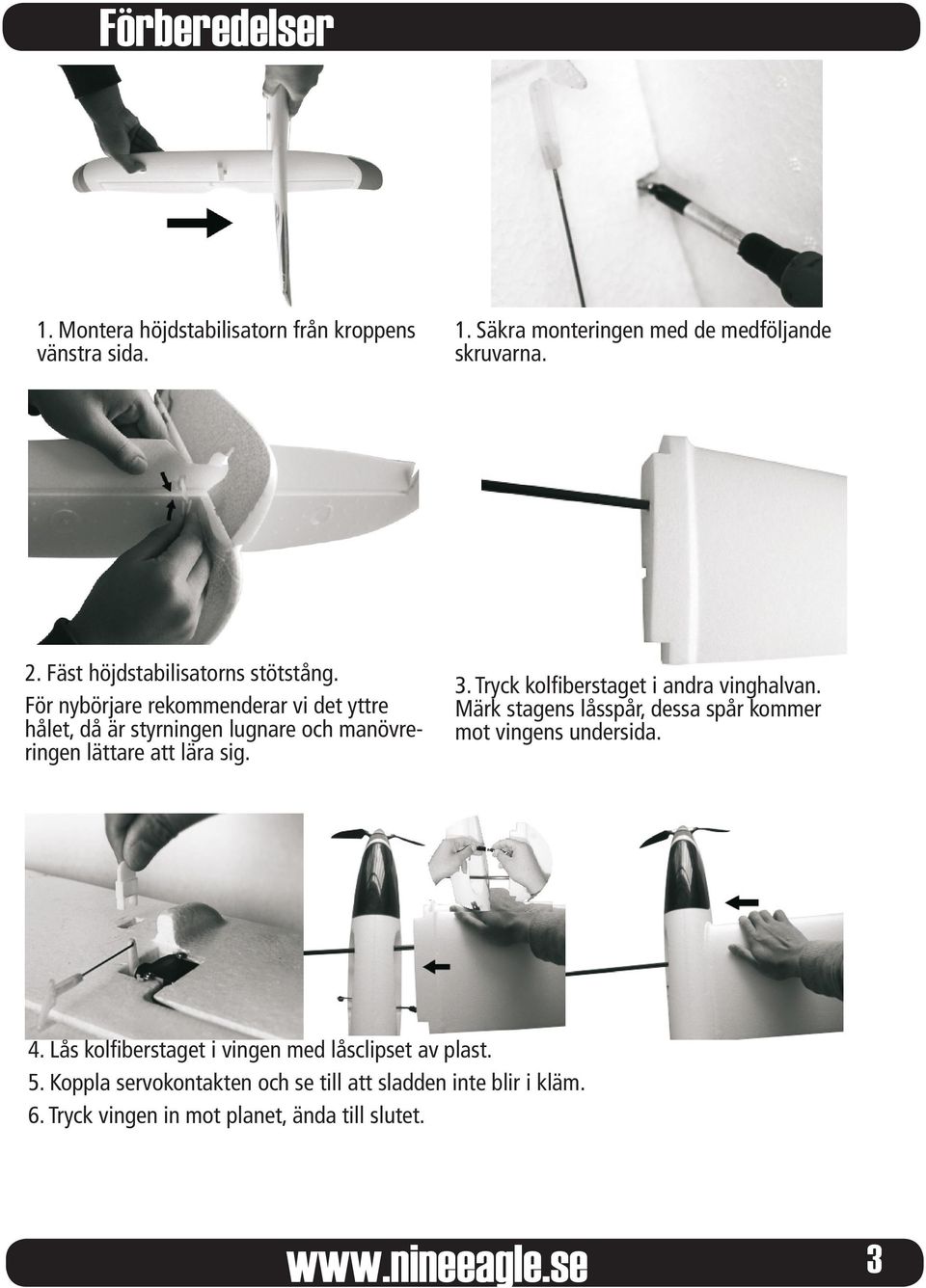

3 Förberedelser 1. Montera höjdstabilisatorn från kroppens vänstra sida. 1. Säkra monteringen med de medföljande skruvarna. 2. Fäst höjdstabilisatorns stötstång. För nybörjare rekommenderar vi det yttre hålet, då är styrningen lugnare och manövreringen lättare att lära sig. 3. Tryck kolfiberstaget i andra vinghalvan. Märk stagens låsspår, dessa spår kommer mot vingens undersida. 4. Lås kolfiberstaget i vingen med låsclipset av plast. 5. Koppla servokontakten och se till att sladden inte blir i kläm. 6. Tryck vingen in mot planet, ända till slutet. 3

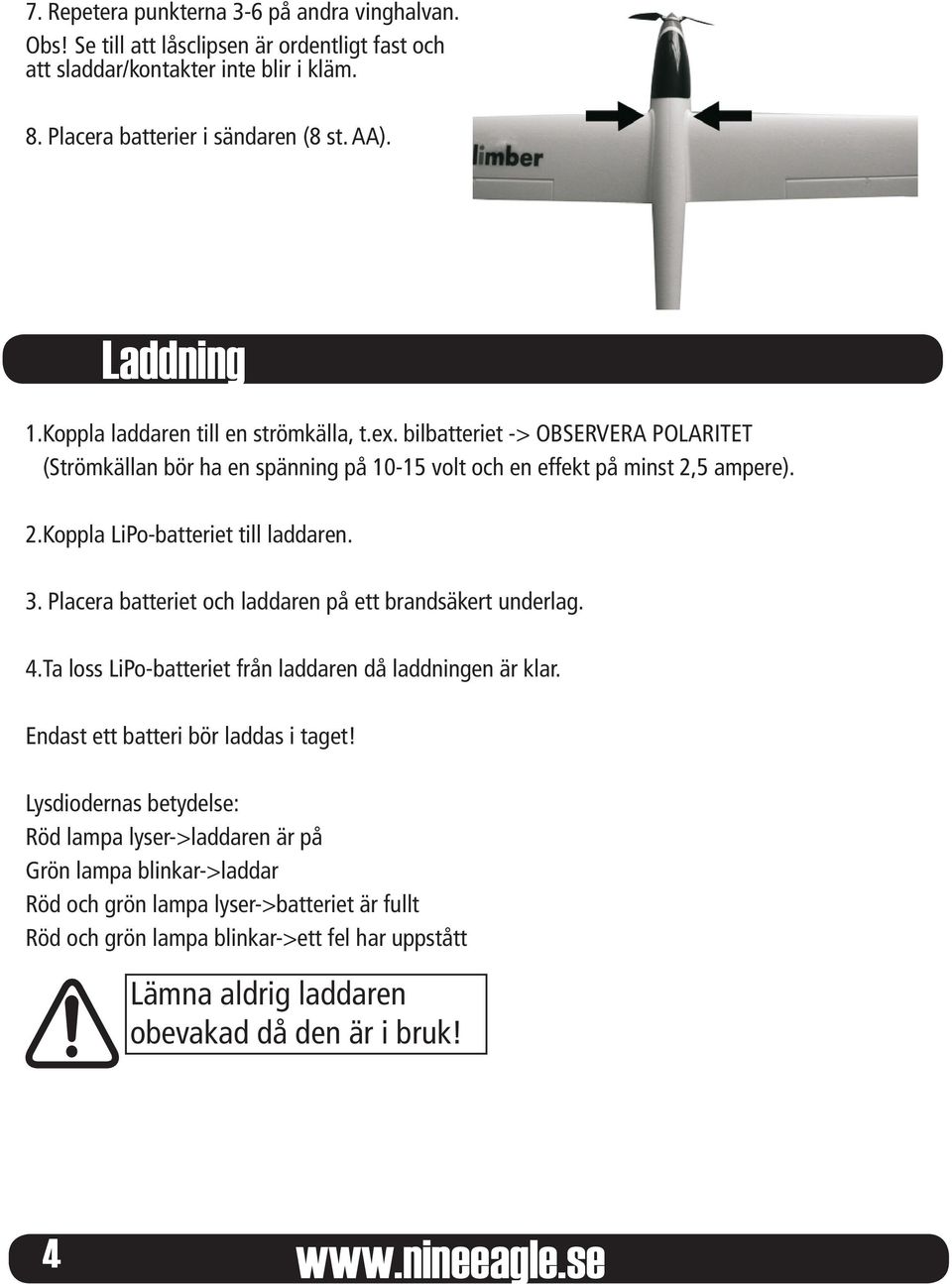

4 7. Repetera punkterna 3-6 på andra vinghalvan. Obs! Se till att låsclipsen är ordentligt fast och att sladdar/kontakter inte blir i kläm. 8. Placera batterier i sändaren (8 st. AA). Laddning 1.Koppla laddaren till en strömkälla, t.ex. bilbatteriet -> OBSERVERA POLARITET (Strömkällan bör ha en spänning på volt och en effekt på minst 2,5 ampere). 2.Koppla LiPo-batteriet till laddaren. 3. Placera batteriet och laddaren på ett brandsäkert underlag. 4.Ta loss LiPo-batteriet från laddaren då laddningen är klar. Endast ett batteri bör laddas i taget! Lysdiodernas betydelse: Röd lampa lyser->laddaren är på Grön lampa blinkar->laddar Röd och grön lampa lyser->batteriet är fullt Röd och grön lampa blinkar->ett fel har uppstått Lämna aldrig laddaren obevakad då den är i bruk! 4

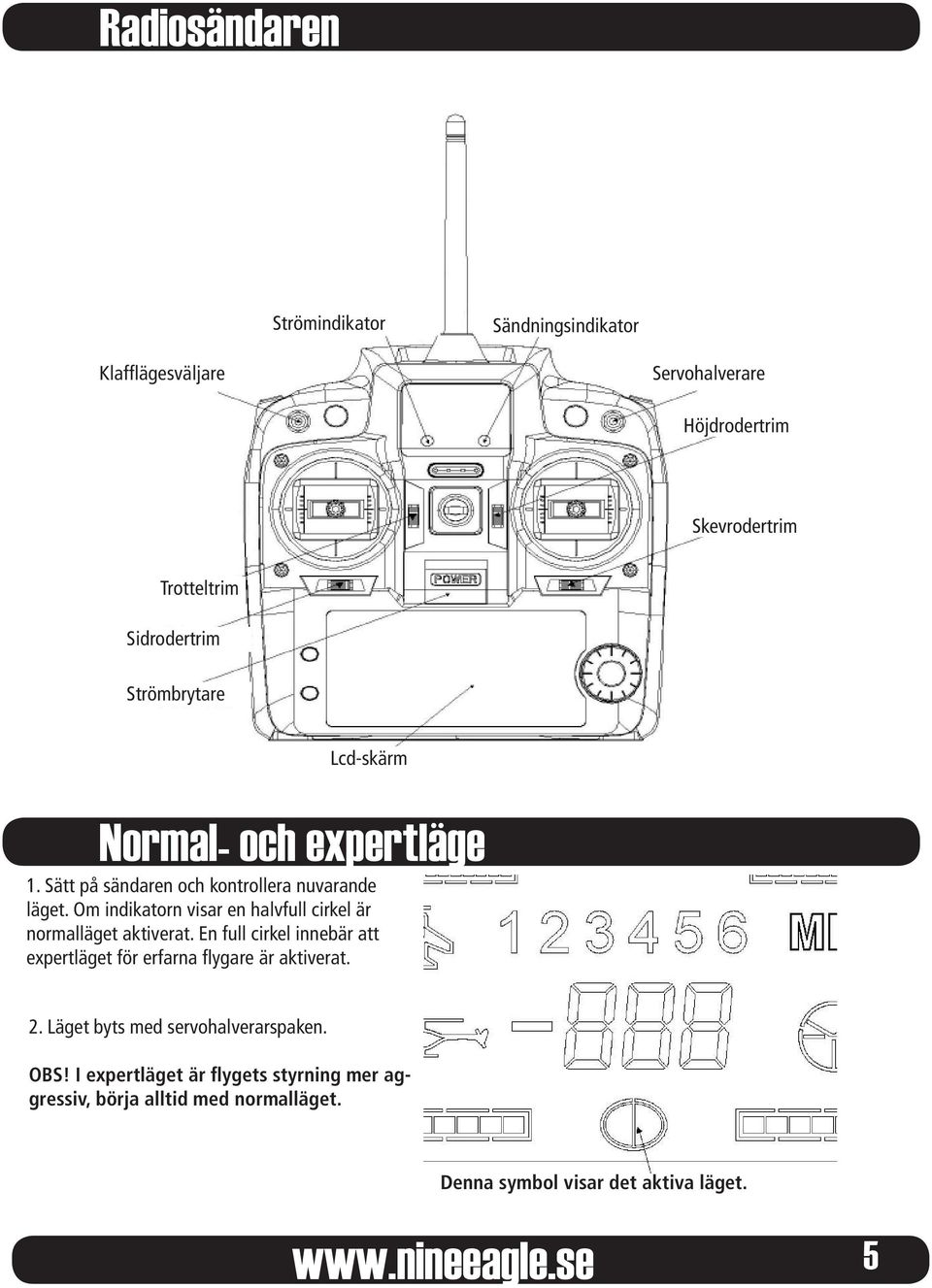

5 Radiosändaren Strömindikator Sändningsindikator Klafflägesväljare Servohalverare Höjdrodertrim Skevrodertrim Trotteltrim Sidrodertrim Strömbrytare Lcd-skärm Normal- och expertläge 1. Sätt på sändaren och kontrollera nuvarande läget. Om indikatorn visar en halvfull cirkel är normalläget aktiverat. En full cirkel innebär att expertläget för erfarna flygare är aktiverat. 2. Läget byts med servohalverarspaken. OBS! I expertläget är flygets styrning mer aggressiv, börja alltid med normalläget. Denna symbol visar det aktiva läget. 5

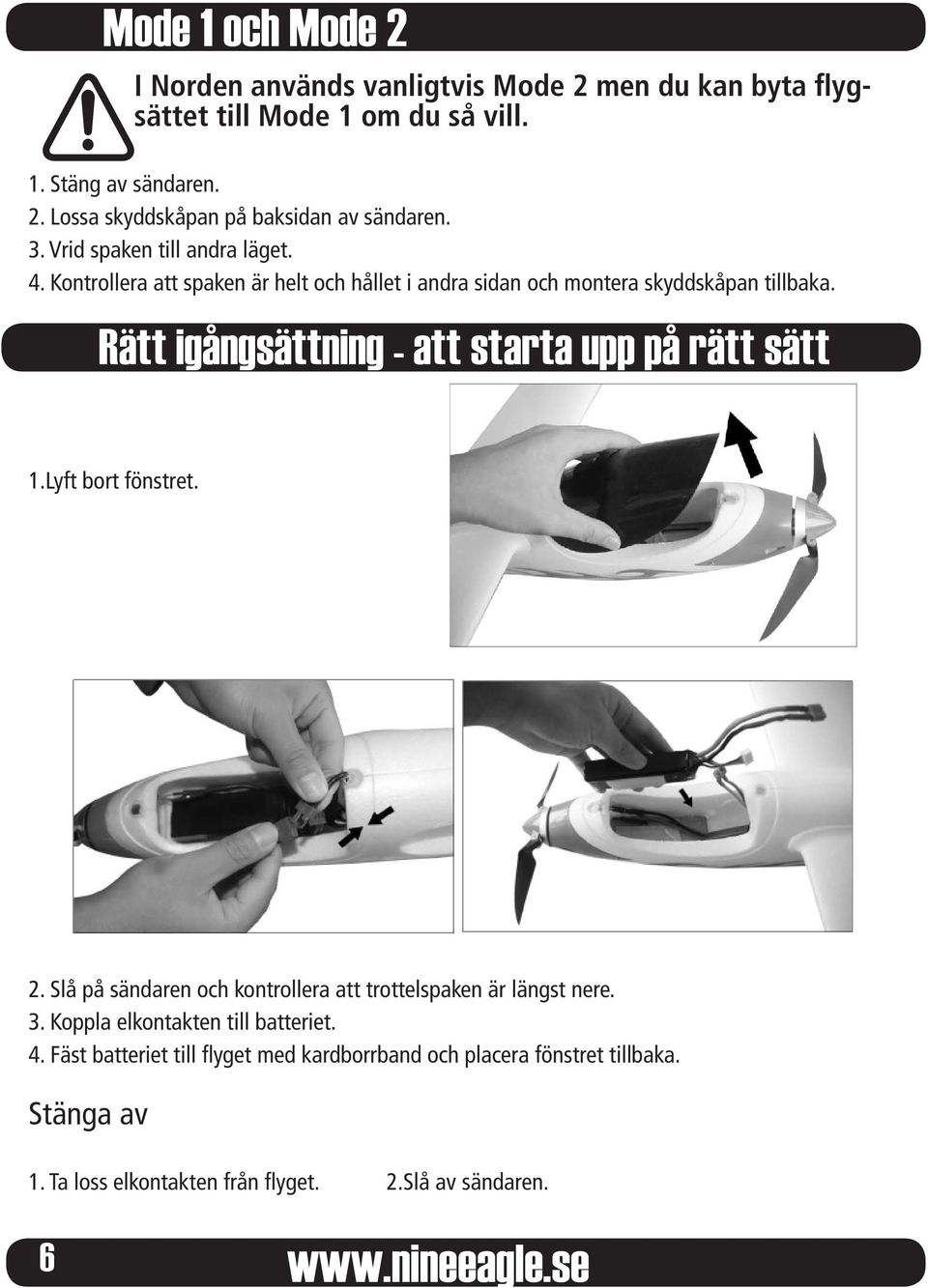

6 Mode 1 och Mode 2 I Norden används vanligtvis Mode 2 men du kan byta flygsättet till Mode 1 om du så vill. 1. Stäng av sändaren. 2. Lossa skyddskåpan på baksidan av sändaren. 3. Vrid spaken till andra läget. 4. Kontrollera att spaken är helt och hållet i andra sidan och montera skyddskåpan tillbaka. Rätt igångsättning - att starta upp på rätt sätt 1.Lyft bort fönstret. 2. Slå på sändaren och kontrollera att trottelspaken är längst nere. 3. Koppla elkontakten till batteriet. 4. Fäst batteriet till flyget med kardborrband och placera fönstret tillbaka. Stänga av 1. Ta loss elkontakten från flyget. 2.Slå av sändaren. 6

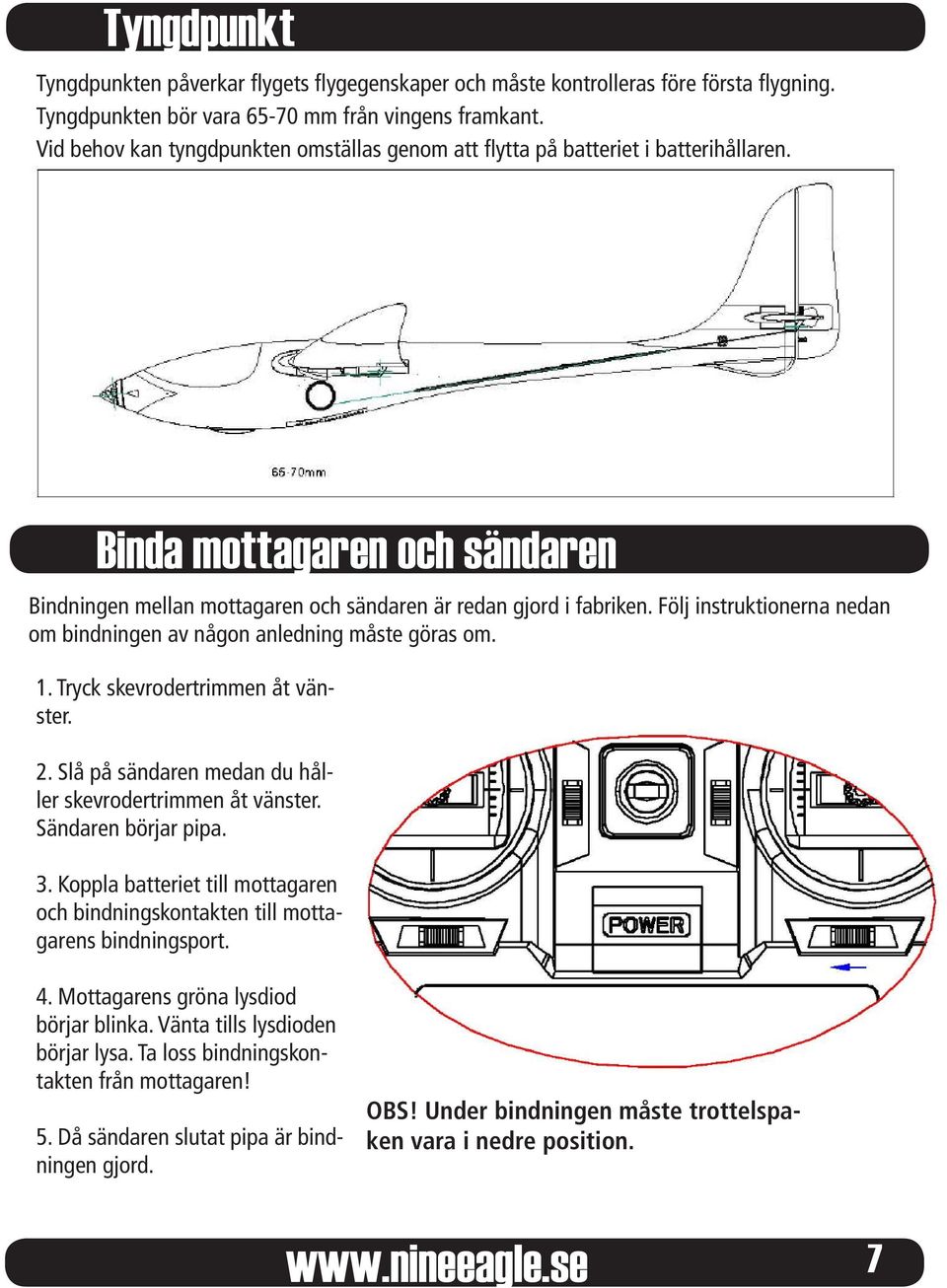

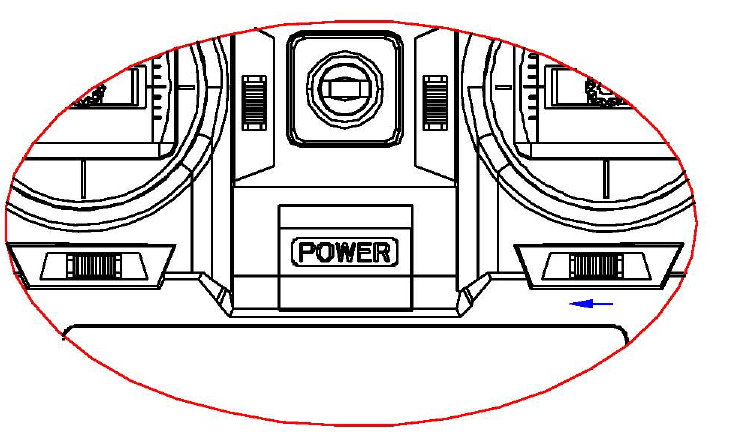

7 Tyngdpunkt Tyngdpunkten påverkar flygets flygegenskaper och måste kontrolleras före första flygning. Tyngdpunkten bör vara mm från vingens framkant. Vid behov kan tyngdpunkten omställas genom att flytta på batteriet i batterihållaren. Binda mottagaren och sändaren Bindningen mellan mottagaren och sändaren är redan gjord i fabriken. Följ instruktionerna nedan om bindningen av någon anledning måste göras om. 1. Tryck skevrodertrimmen åt vänster. 2. Slå på sändaren medan du håller skevrodertrimmen åt vänster. Sändaren börjar pipa. 3. Koppla batteriet till mottagaren och bindningskontakten till mottagarens bindningsport. 4. Mottagarens gröna lysdiod börjar blinka. Vänta tills lysdioden börjar lysa. Ta loss bindningskontakten från mottagaren! 5. Då sändaren slutat pipa är bindningen gjord. OBS! Under bindningen måste trottelspaken vara i nedre position. 7

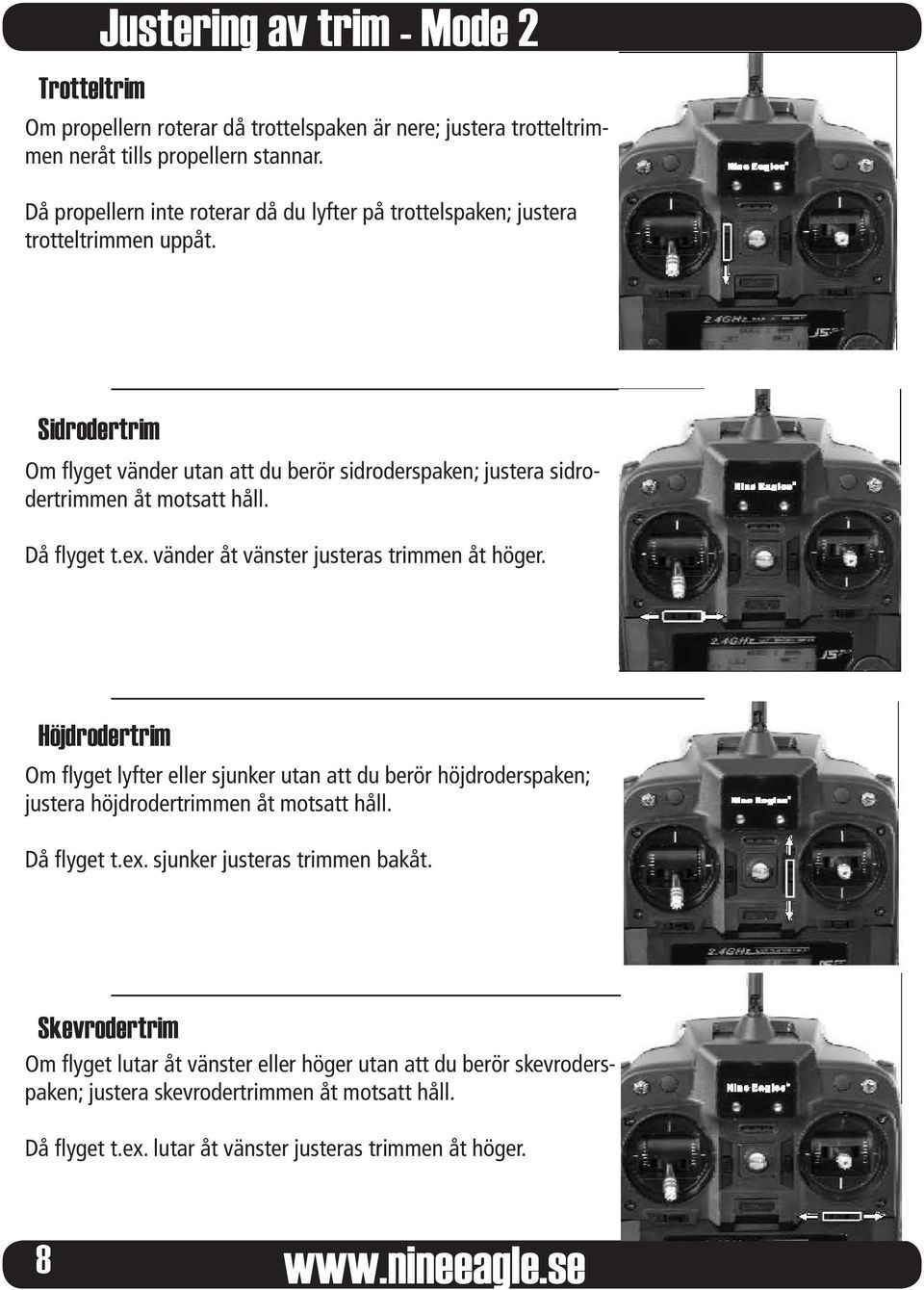

8 Trotteltrim Justering av trim - Mode 2 Om propellern roterar då trottelspaken är nere; justera trotteltrimmen neråt tills propellern stannar. Då propellern inte roterar då du lyfter på trottelspaken; justera trotteltrimmen uppåt. Sidrodertrim Om flyget vänder utan att du berör sidroderspaken; justera sidrodertrimmen åt motsatt håll. Då flyget t.ex. vänder åt vänster justeras trimmen åt höger. Höjdrodertrim Om flyget lyfter eller sjunker utan att du berör höjdroderspaken; justera höjdrodertrimmen åt motsatt håll. Då flyget t.ex. sjunker justeras trimmen bakåt. Skevrodertrim Om flyget lutar åt vänster eller höger utan att du berör skevroderspaken; justera skevrodertrimmen åt motsatt håll. Då flyget t.ex. lutar åt vänster justeras trimmen åt höger. 8

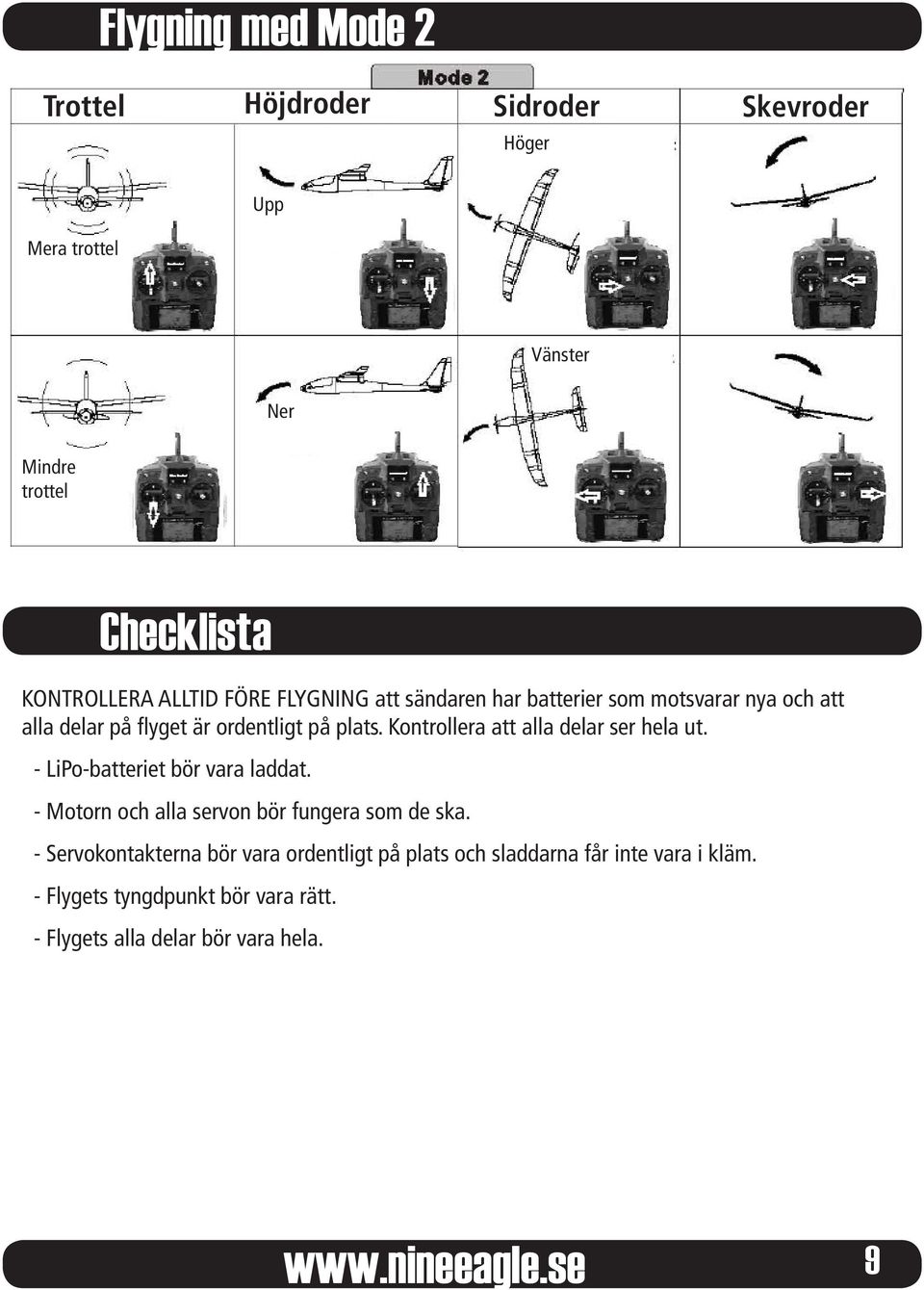

9 Flygning med Mode 2 Trottel Höjdroder Sidroder Skevroder Höger Upp Mera trottel Vänster Ner Mindre trottel Checklista KONTROLLERA ALLTID FÖRE FLYGNING att sändaren har batterier som motsvarar nya och att alla delar på flyget är ordentligt på plats. Kontrollera att alla delar ser hela ut. - LiPo-batteriet bör vara laddat. - Motorn och alla servon bör fungera som de ska. - Servokontakterna bör vara ordentligt på plats och sladdarna får inte vara i kläm. - Flygets tyngdpunkt bör vara rätt. - Flygets alla delar bör vara hela. 9

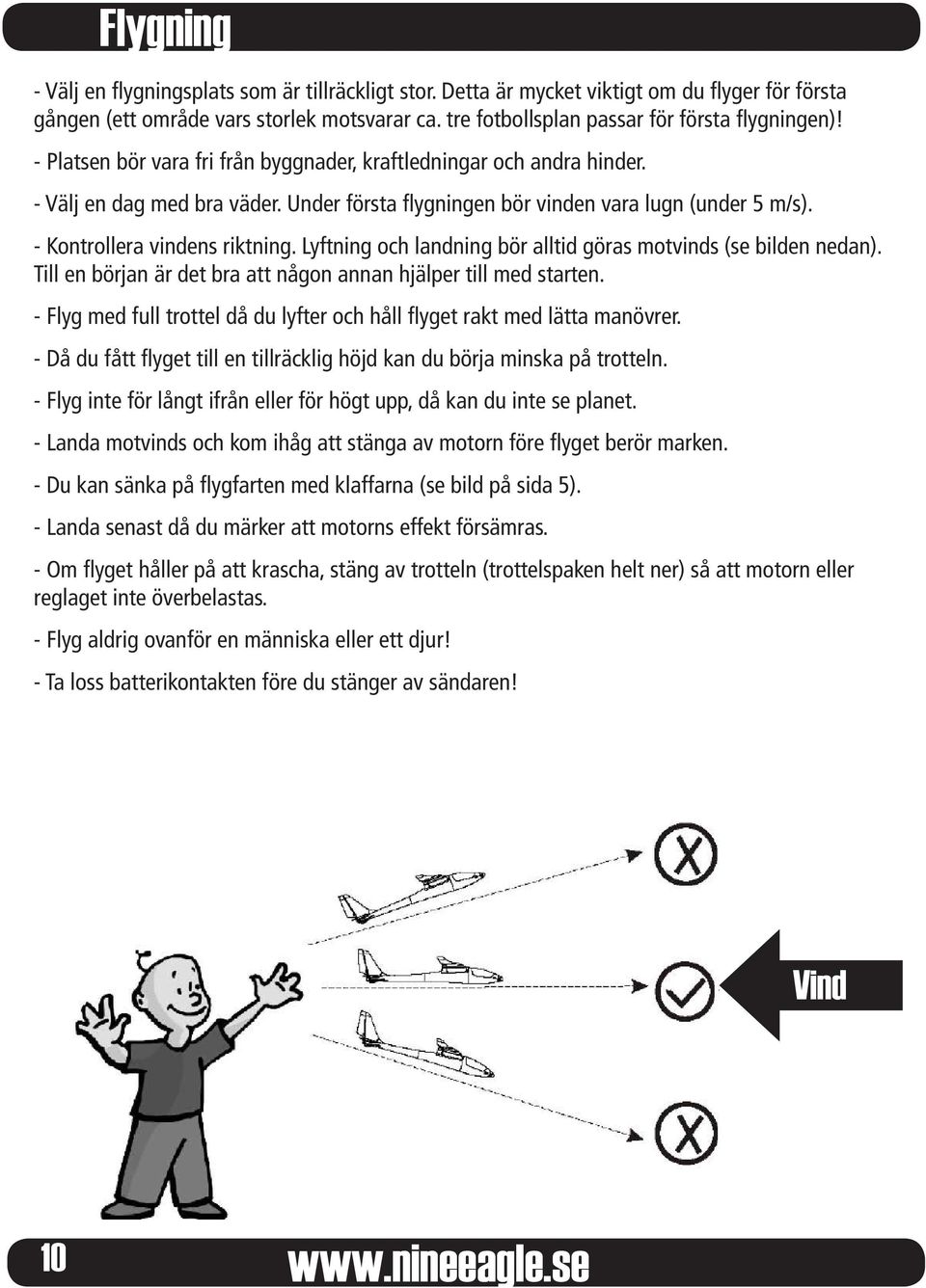

10 Flygning - Välj en flygningsplats som är tillräckligt stor. Detta är mycket viktigt om du flyger för första gången (ett område vars storlek motsvarar ca. tre fotbollsplan passar för första flygningen)! - Platsen bör vara fri från byggnader, kraftledningar och andra hinder. - Välj en dag med bra väder. Under första flygningen bör vinden vara lugn (under 5 m/s). - Kontrollera vindens riktning. Lyftning och landning bör alltid göras motvinds (se bilden nedan). Till en början är det bra att någon annan hjälper till med starten. - Flyg med full trottel då du lyfter och håll flyget rakt med lätta manövrer. - Då du fått flyget till en tillräcklig höjd kan du börja minska på trotteln. - Flyg inte för långt ifrån eller för högt upp, då kan du inte se planet. - Landa motvinds och kom ihåg att stänga av motorn före flyget berör marken. - Du kan sänka på flygfarten med klaffarna (se bild på sida 5). - Landa senast då du märker att motorns effekt försämras. - Om flyget håller på att krascha, stäng av trotteln (trottelspaken helt ner) så att motorn eller reglaget inte överbelastas. - Flyg aldrig ovanför en människa eller ett djur! - Ta loss batterikontakten före du stänger av sändaren! Vind 10

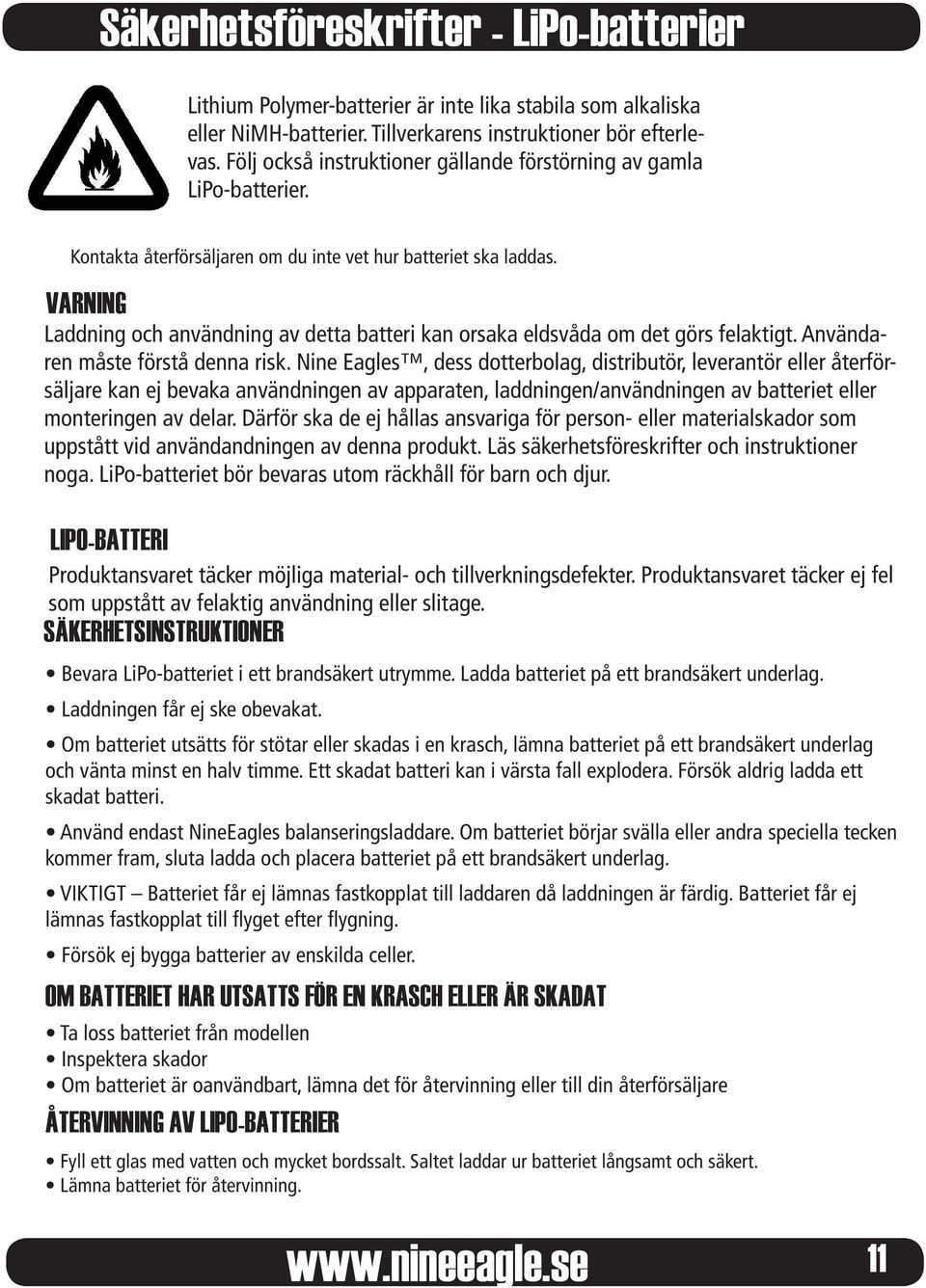

11 Säkerhetsföreskrifter - LiPo-batterier Lithium Polymer-batterier är inte lika stabila som alkaliska eller NiMH-batterier. Tillverkarens instruktioner bör efterlevas. Följ också instruktioner gällande förstörning av gamla LiPo-batterier. Kontakta återförsäljaren om du inte vet hur batteriet ska laddas. VARNING Laddning och användning av detta batteri kan orsaka eldsvåda om det görs felaktigt. Användaren måste förstå denna risk. Nine Eagles, dess dotterbolag, distributör, leverantör eller återförsäljare kan ej bevaka användningen av apparaten, laddningen/användningen av batteriet eller monteringen av delar. Därför ska de ej hållas ansvariga för person- eller materialskador som uppstått vid användandningen av denna produkt. Läs säkerhetsföreskrifter och instruktioner noga. LiPo-batteriet bör bevaras utom räckhåll för barn och djur. LIPO-BATTERI Produktansvaret täcker möjliga material- och tillverkningsdefekter. Produktansvaret täcker ej fel som uppstått av felaktig användning eller slitage. SÄKERHETSINSTRUKTIONER Bevara LiPo-batteriet i ett brandsäkert utrymme. Ladda batteriet på ett brandsäkert underlag. Laddningen får ej ske obevakat. Om batteriet utsätts för stötar eller skadas i en krasch, lämna batteriet på ett brandsäkert underlag och vänta minst en halv timme. Ett skadat batteri kan i värsta fall explodera. Försök aldrig ladda ett skadat batteri. Använd endast NineEagles balanseringsladdare. Om batteriet börjar svälla eller andra speciella tecken kommer fram, sluta ladda och placera batteriet på ett brandsäkert underlag. VIKTIGT Batteriet får ej lämnas fastkopplat till laddaren då laddningen är färdig. Batteriet får ej lämnas fastkopplat till flyget efter flygning. Försök ej bygga batterier av enskilda celler. OM BATTERIET HAR UTSATTS FÖR EN KRASCH ELLER ÄR SKADAT Ta loss batteriet från modellen Inspektera skador Om batteriet är oanvändbart, lämna det för återvinning eller till din återförsäljare ÅTERVINNING AV LIPO-BATTERIER Fyll ett glas med vatten och mycket bordssalt. Saltet laddar ur batteriet långsamt och säkert. Lämna batteriet för återvinning. 11
