Serviceanvisning DHP-A DHP-A Opti DHP-AL DHP-AL Opti DHP-C DHP-H DHP-H Opti DHP-H Opti Pro DHP-L DHP-L Opti DHP-L Opti Pro
|
|
- Ida Isaksson
- för 8 år sedan
- Visningar:
Transkript
1 Serviceanvisning DHP-A DHP-A Opti DHP-AL DHP-AL Opti DHP-C DHP-H DHP-H Opti DHP-H Opti Pro DHP-L DHP-L Opti DHP-L Opti Pro VMGFC307

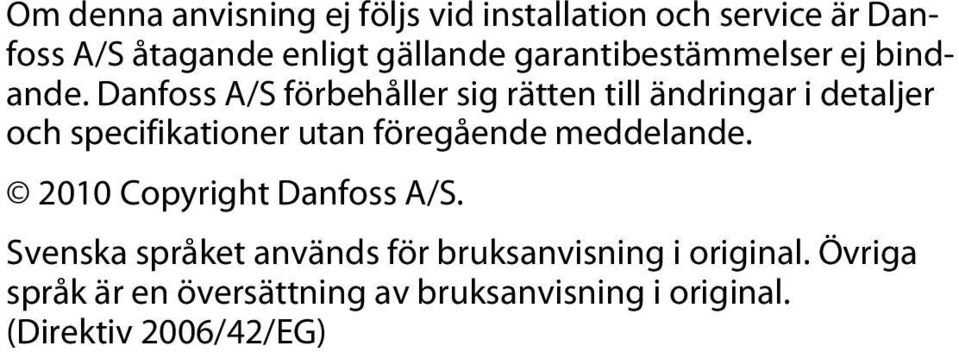

2 Om denna anvisning ej följs vid installation och service är Danfoss A/S åtagande enligt gällande garantibestämmelser ej bindande. Danfoss A/S förbehåller sig rätten till ändringar i detaljer och specifikationer utan föregående meddelande Copyright Danfoss A/S. Svenska språket används för bruksanvisning i original. Övriga språk är en översättning av bruksanvisning i original. (Direktiv 2006/42/EG)

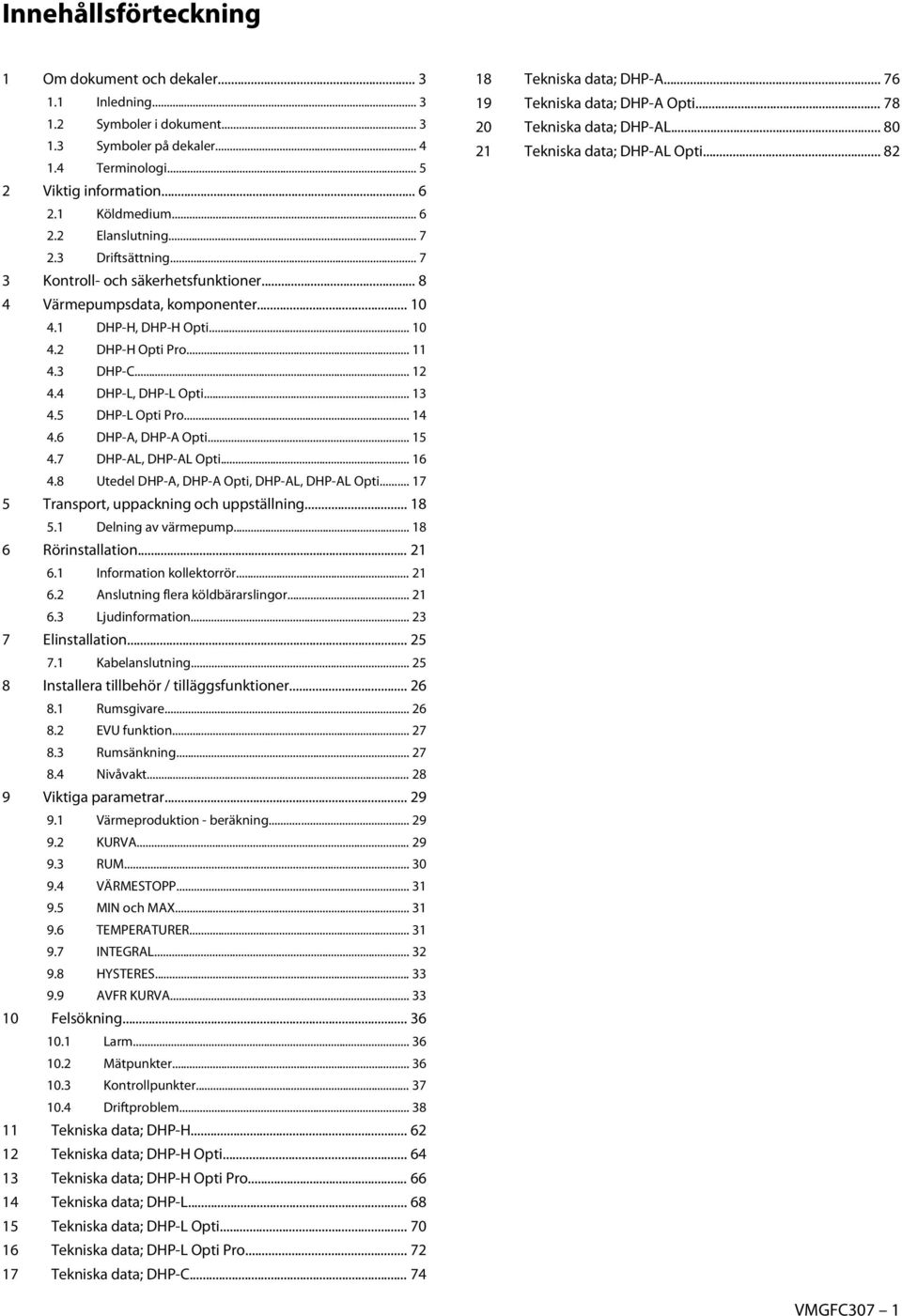

3 Innehållsförteckning 1 Om dokument och dekaler Inledning Symboler i dokument Symboler på dekaler Terminologi Viktig information Köldmedium Elanslutning Driftsättning Kontroll- och säkerhetsfunktioner Värmepumpsdata, komponenter DHP-H, DHP-H Opti DHP-H Opti Pro DHP-C DHP-L, DHP-L Opti DHP-L Opti Pro DHP-A, DHP-A Opti DHP-AL, DHP-AL Opti Utedel DHP-A, DHP-A Opti, DHP-AL, DHP-AL Opti Transport, uppackning och uppställning Delning av värmepump Rörinstallation Information kollektorrör Anslutning flera köldbärarslingor Ljudinformation Elinstallation Kabelanslutning Installera tillbehör / tilläggsfunktioner Rumsgivare EVU funktion Rumsänkning Nivåvakt Viktiga parametrar Värmeproduktion - beräkning KURVA RUM VÄRMESTOPP MIN och MAX TEMPERATURER INTEGRAL HYSTERES AVFR KURVA Felsökning Larm Mätpunkter Kontrollpunkter Driftproblem Tekniska data; DHP-H Tekniska data; DHP-H Opti Tekniska data; DHP-H Opti Pro Tekniska data; DHP-L Tekniska data; DHP-L Opti Tekniska data; DHP-L Opti Pro Tekniska data; DHP-C Tekniska data; DHP-A Tekniska data; DHP-A Opti Tekniska data; DHP-AL Tekniska data; DHP-AL Opti VMGFC307 1
4

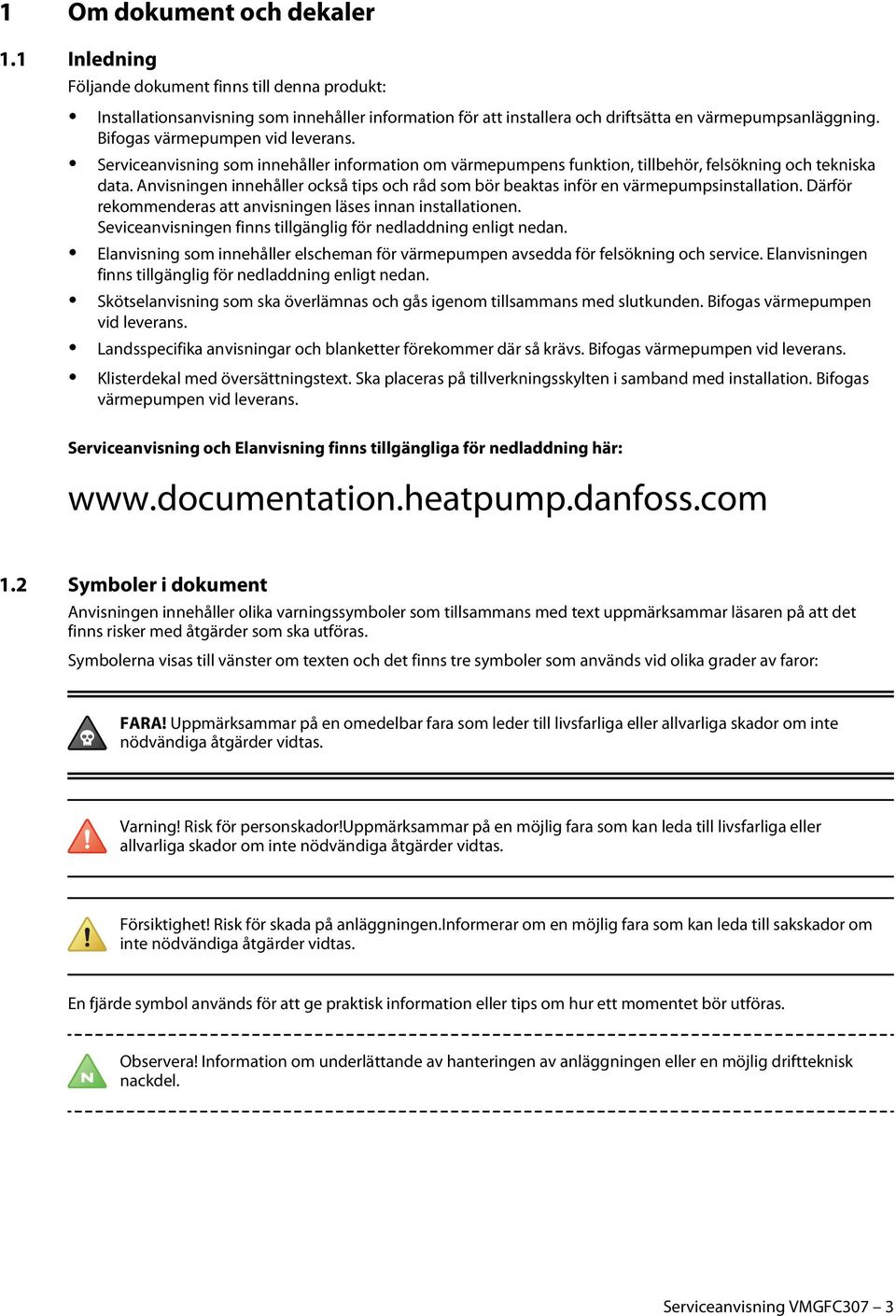

5 1 Om dokument och dekaler 1.1 Inledning Följande dokument finns till denna produkt: Installationsanvisning som innehåller information för att installera och driftsätta en värmepumpsanläggning. Bifogas värmepumpen vid leverans. Serviceanvisning som innehåller information om värmepumpens funktion, tillbehör, felsökning och tekniska data. Anvisningen innehåller också tips och råd som bör beaktas inför en värmepumpsinstallation. Därför rekommenderas att anvisningen läses innan installationen. Seviceanvisningen finns tillgänglig för nedladdning enligt nedan. Elanvisning som innehåller elscheman för värmepumpen avsedda för felsökning och service. Elanvisningen finns tillgänglig för nedladdning enligt nedan. Skötselanvisning som ska överlämnas och gås igenom tillsammans med slutkunden. Bifogas värmepumpen vid leverans. Landsspecifika anvisningar och blanketter förekommer där så krävs. Bifogas värmepumpen vid leverans. Klisterdekal med översättningstext. Ska placeras på tillverkningsskylten i samband med installation. Bifogas värmepumpen vid leverans. Serviceanvisning och Elanvisning finns tillgängliga för nedladdning här: Symboler i dokument Anvisningen innehåller olika varningssymboler som tillsammans med text uppmärksammar läsaren på att det finns risker med åtgärder som ska utföras. Symbolerna visas till vänster om texten och det finns tre symboler som används vid olika grader av faror: FARA! Uppmärksammar på en omedelbar fara som leder till livsfarliga eller allvarliga skador om inte nödvändiga åtgärder vidtas. Varning! Risk för personskador!uppmärksammar på en möjlig fara som kan leda till livsfarliga eller allvarliga skador om inte nödvändiga åtgärder vidtas. Försiktighet! Risk för skada på anläggningen.informerar om en möjlig fara som kan leda till sakskador om inte nödvändiga åtgärder vidtas. En fjärde symbol används för att ge praktisk information eller tips om hur ett momentet bör utföras. Observera! Information om underlättande av hanteringen av anläggningen eller en möjlig driftteknisk nackdel. Serviceanvisning VMGFC307 3

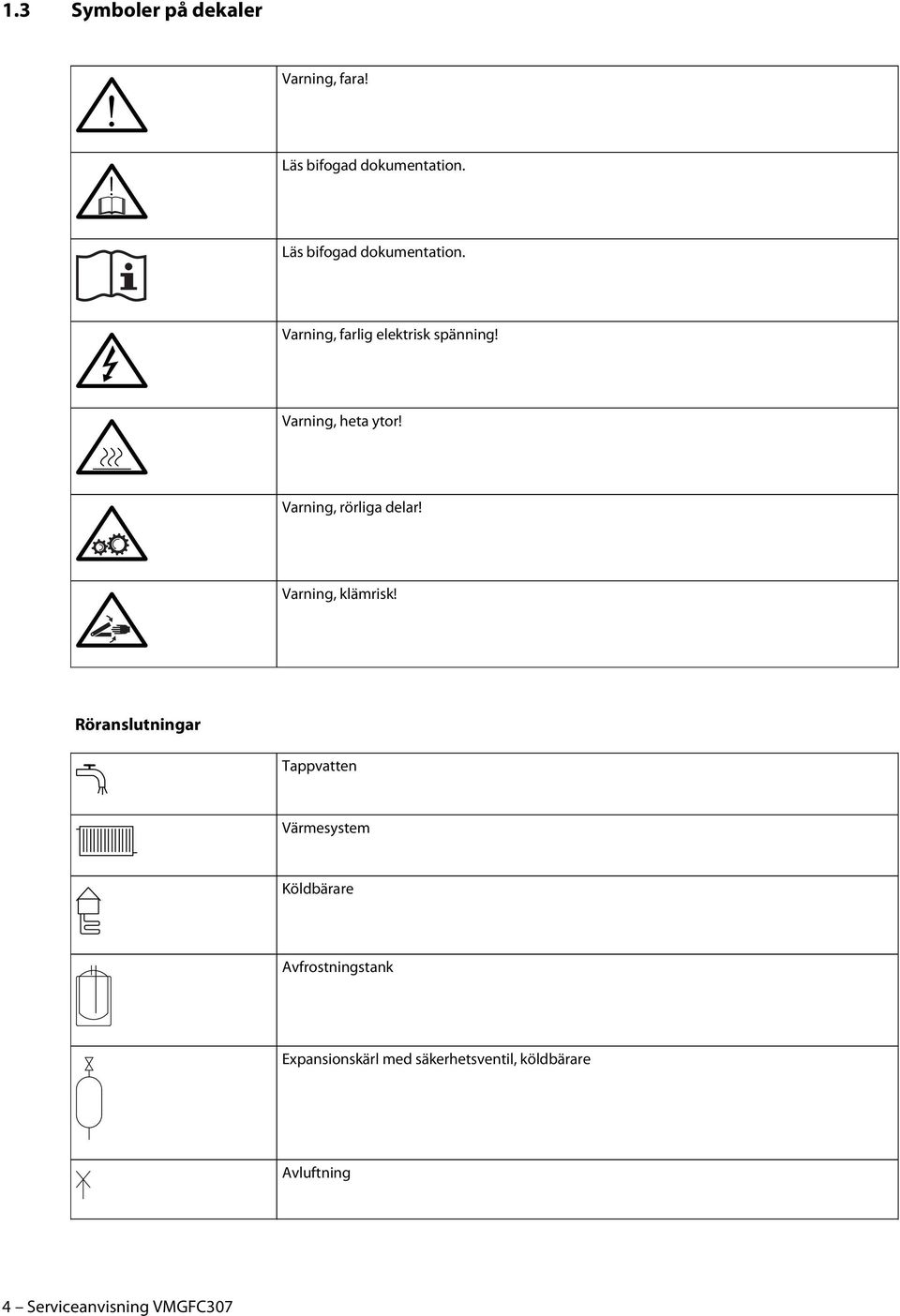

6 1.3 Symboler på dekaler!! Varning, fara! Läs bifogad dokumentation. Läs bifogad dokumentation. Varning, farlig elektrisk spänning! Varning, heta ytor! Varning, rörliga delar! Varning, klämrisk! Röranslutningar Tappvatten Värmesystem Köldbärare Avfrostningstank Expansionskärl med säkerhetsventil, köldbärare Avluftning 4 Serviceanvisning VMGFC307

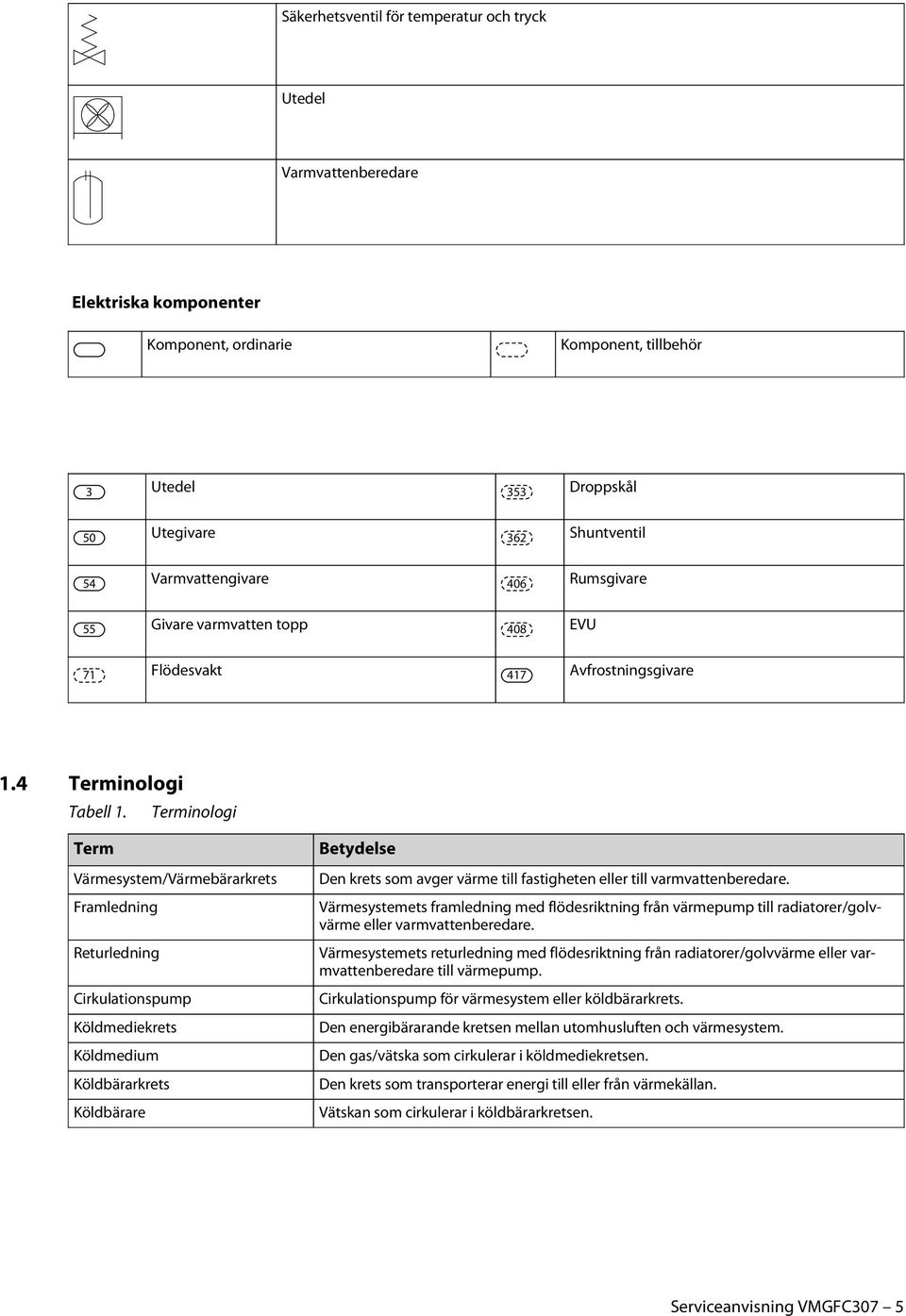

7 Säkerhetsventil för temperatur och tryck Utedel Varmvattenberedare Elektriska komponenter Komponent, ordinarie Komponent, tillbehör 3 Utedel 353 Droppskål 50 Utegivare 362 Shuntventil 54 Varmvattengivare 406 Rumsgivare 55 Givare varmvatten topp 408 EVU 71 Flödesvakt 417 Avfrostningsgivare 1.4 Terminologi Tabell 1. Terminologi Term Värmesystem/Värmebärarkrets Framledning Returledning Cirkulationspump Köldmediekrets Köldmedium Köldbärarkrets Köldbärare Betydelse Den krets som avger värme till fastigheten eller till varmvattenberedare. Värmesystemets framledning med flödesriktning från värmepump till radiatorer/golvvärme eller varmvattenberedare. Värmesystemets returledning med flödesriktning från radiatorer/golvvärme eller varmvattenberedare till värmepump. Cirkulationspump för värmesystem eller köldbärarkrets. Den energibärarande kretsen mellan utomhusluften och värmesystem. Den gas/vätska som cirkulerar i köldmediekretsen. Den krets som transporterar energi till eller från värmekällan. Vätskan som cirkulerar i köldbärarkretsen. Serviceanvisning VMGFC307 5

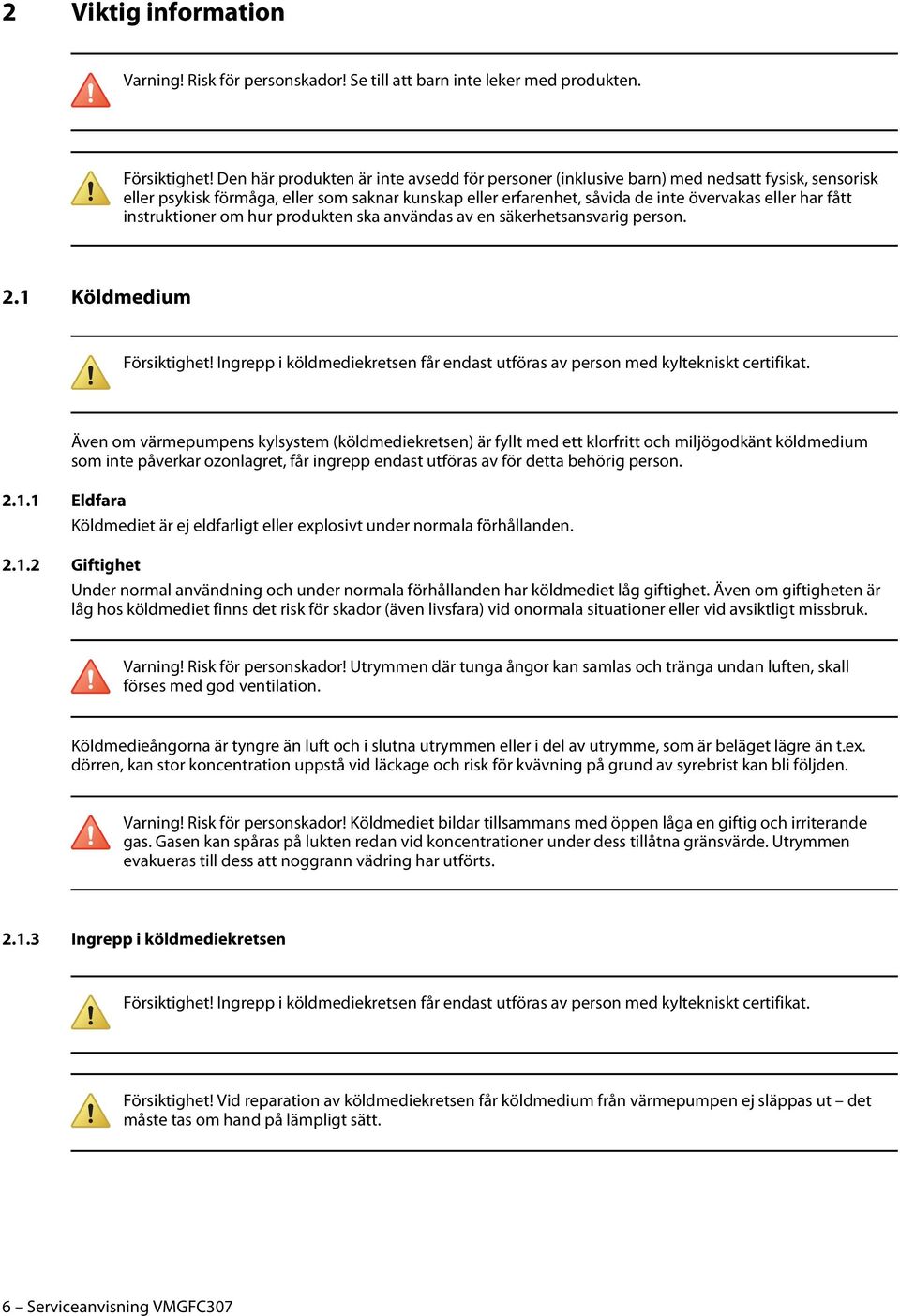

8 2 Viktig information Varning! Risk för personskador! Se till att barn inte leker med produkten. Försiktighet! Den här produkten är inte avsedd för personer (inklusive barn) med nedsatt fysisk, sensorisk eller psykisk förmåga, eller som saknar kunskap eller erfarenhet, såvida de inte övervakas eller har fått instruktioner om hur produkten ska användas av en säkerhetsansvarig person. 2.1 Köldmedium Försiktighet! Ingrepp i köldmediekretsen får endast utföras av person med kyltekniskt certifikat. Även om värmepumpens kylsystem (köldmediekretsen) är fyllt med ett klorfritt och miljögodkänt köldmedium som inte påverkar ozonlagret, får ingrepp endast utföras av för detta behörig person Eldfara Köldmediet är ej eldfarligt eller explosivt under normala förhållanden Giftighet Under normal användning och under normala förhållanden har köldmediet låg giftighet. Även om giftigheten är låg hos köldmediet finns det risk för skador (även livsfara) vid onormala situationer eller vid avsiktligt missbruk. Varning! Risk för personskador! Utrymmen där tunga ångor kan samlas och tränga undan luften, skall förses med god ventilation. Köldmedieångorna är tyngre än luft och i slutna utrymmen eller i del av utrymme, som är beläget lägre än t.ex. dörren, kan stor koncentration uppstå vid läckage och risk för kvävning på grund av syrebrist kan bli följden. Varning! Risk för personskador! Köldmediet bildar tillsammans med öppen låga en giftig och irriterande gas. Gasen kan spåras på lukten redan vid koncentrationer under dess tillåtna gränsvärde. Utrymmen evakueras till dess att noggrann vädring har utförts Ingrepp i köldmediekretsen Försiktighet! Ingrepp i köldmediekretsen får endast utföras av person med kyltekniskt certifikat. Försiktighet! Vid reparation av köldmediekretsen får köldmedium från värmepumpen ej släppas ut det måste tas om hand på lämpligt sätt. 6 Serviceanvisning VMGFC307

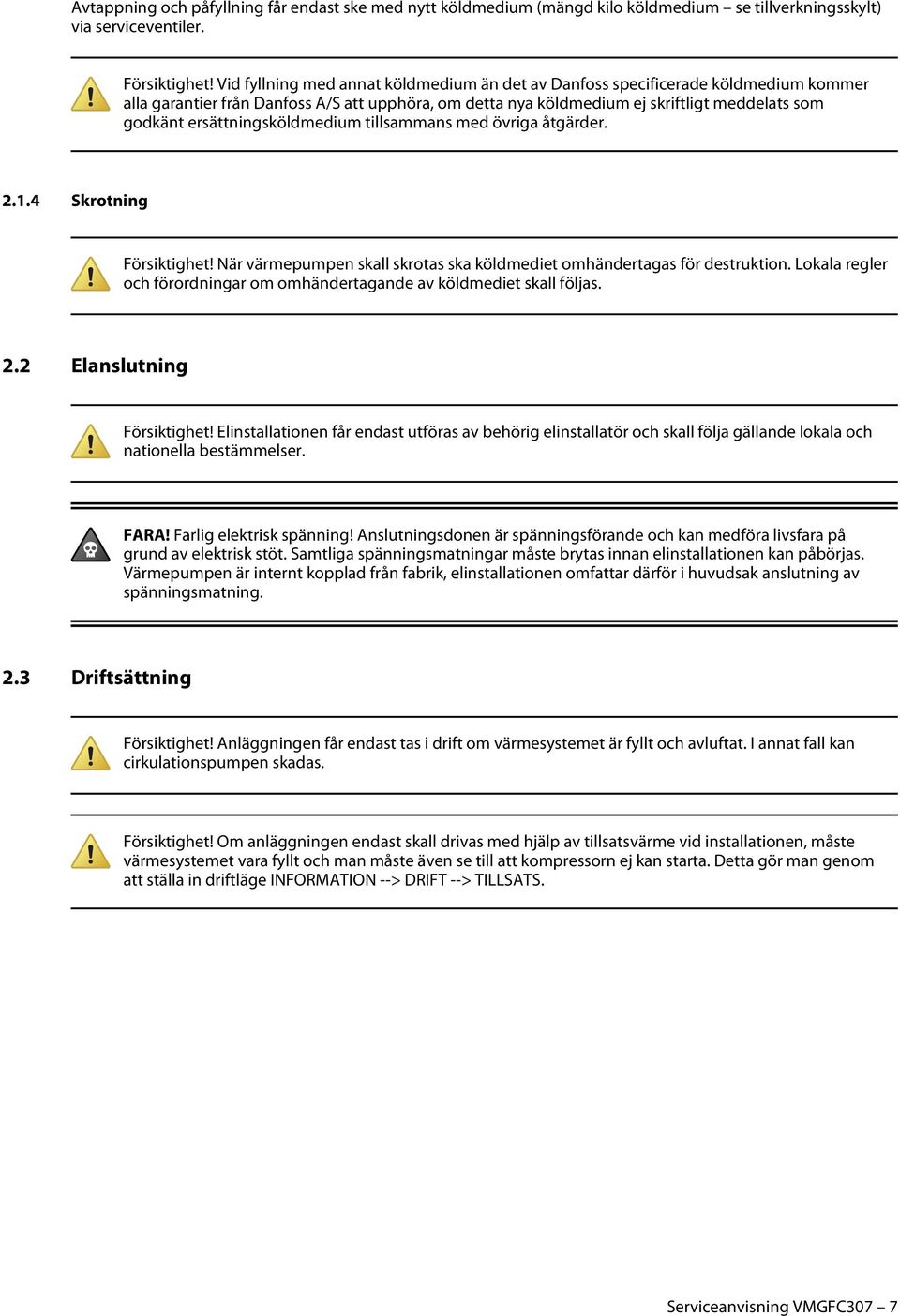

9 Avtappning och påfyllning får endast ske med nytt köldmedium (mängd kilo köldmedium se tillverkningsskylt) via serviceventiler. Försiktighet! Vid fyllning med annat köldmedium än det av Danfoss specificerade köldmedium kommer alla garantier från Danfoss A/S att upphöra, om detta nya köldmedium ej skriftligt meddelats som godkänt ersättningsköldmedium tillsammans med övriga åtgärder Skrotning Försiktighet! När värmepumpen skall skrotas ska köldmediet omhändertagas för destruktion. Lokala regler och förordningar om omhändertagande av köldmediet skall följas. 2.2 Elanslutning Försiktighet! Elinstallationen får endast utföras av behörig elinstallatör och skall följa gällande lokala och nationella bestämmelser. FARA! Farlig elektrisk spänning! Anslutningsdonen är spänningsförande och kan medföra livsfara på grund av elektrisk stöt. Samtliga spänningsmatningar måste brytas innan elinstallationen kan påbörjas. Värmepumpen är internt kopplad från fabrik, elinstallationen omfattar därför i huvudsak anslutning av spänningsmatning. 2.3 Driftsättning Försiktighet! Anläggningen får endast tas i drift om värmesystemet är fyllt och avluftat. I annat fall kan cirkulationspumpen skadas. Försiktighet! Om anläggningen endast skall drivas med hjälp av tillsatsvärme vid installationen, måste värmesystemet vara fyllt och man måste även se till att kompressorn ej kan starta. Detta gör man genom att ställa in driftläge INFORMATION --> DRIFT --> TILLSATS. Serviceanvisning VMGFC307 7

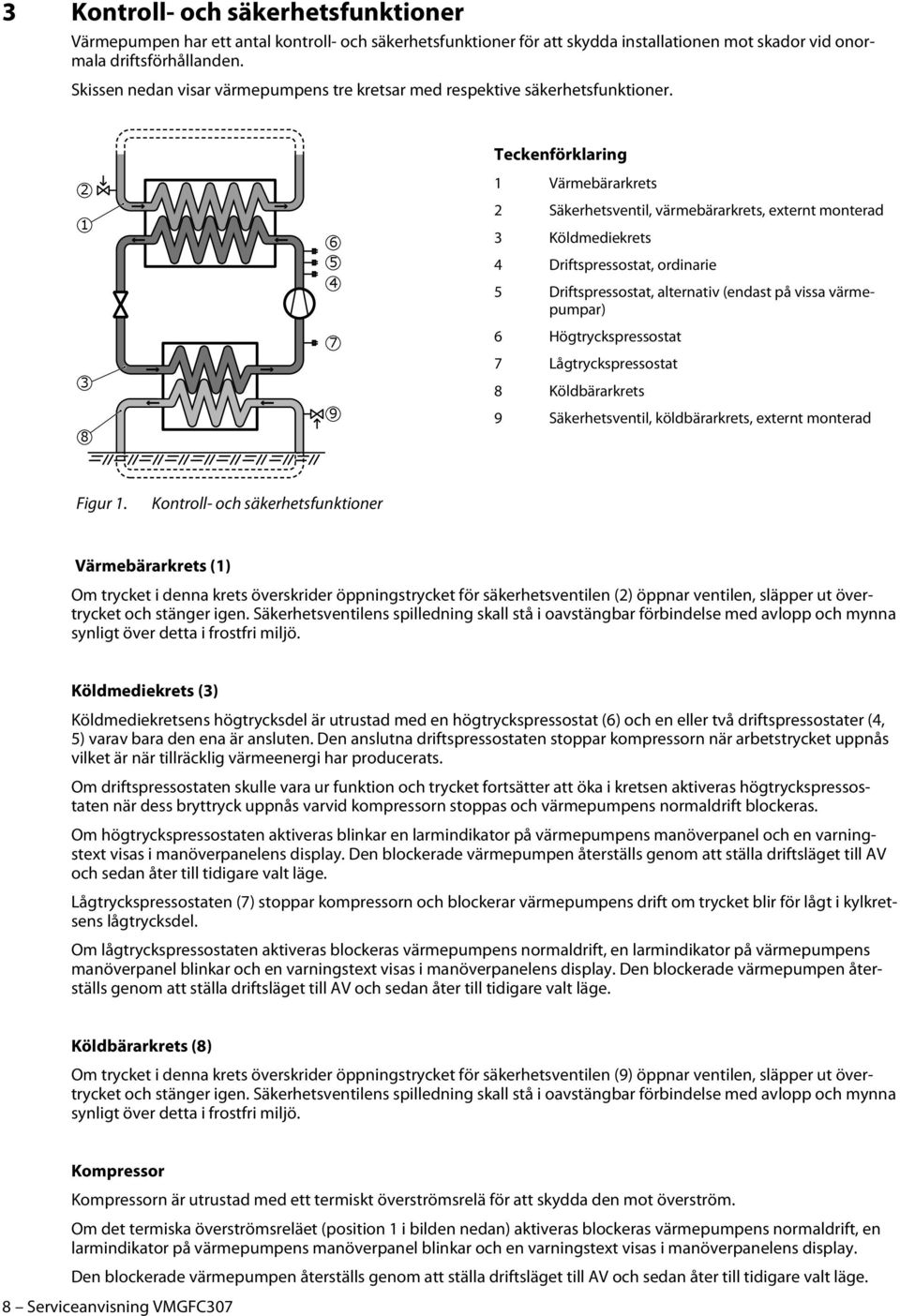

10 3 Kontroll- och säkerhetsfunktioner Värmepumpen har ett antal kontroll- och säkerhetsfunktioner för att skydda installationen mot skador vid onormala driftsförhållanden. Skissen nedan visar värmepumpens tre kretsar med respektive säkerhetsfunktioner. Teckenförklaring Värmebärarkrets 2 Säkerhetsventil, värmebärarkrets, externt monterad 3 Köldmediekrets 4 Driftspressostat, ordinarie 5 Driftspressostat, alternativ (endast på vissa värmepumpar) 6 Högtryckspressostat 7 Lågtryckspressostat 8 Köldbärarkrets 9 Säkerhetsventil, köldbärarkrets, externt monterad Figur 1. Kontroll- och säkerhetsfunktioner Värmebärarkrets (1) Om trycket i denna krets överskrider öppningstrycket för säkerhetsventilen (2) öppnar ventilen, släpper ut övertrycket och stänger igen. Säkerhetsventilens spilledning skall stå i oavstängbar förbindelse med avlopp och mynna synligt över detta i frostfri miljö. Köldmediekrets (3) Köldmediekretsens högtrycksdel är utrustad med en högtryckspressostat (6) och en eller två driftspressostater (4, 5) varav bara den ena är ansluten. Den anslutna driftspressostaten stoppar kompressorn när arbetstrycket uppnås vilket är när tillräcklig värmeenergi har producerats. Om driftspressostaten skulle vara ur funktion och trycket fortsätter att öka i kretsen aktiveras högtryckspressostaten när dess bryttryck uppnås varvid kompressorn stoppas och värmepumpens normaldrift blockeras. Om högtryckspressostaten aktiveras blinkar en larmindikator på värmepumpens manöverpanel och en varningstext visas i manöverpanelens display. Den blockerade värmepumpen återställs genom att ställa driftsläget till AV och sedan åter till tidigare valt läge. Lågtryckspressostaten (7) stoppar kompressorn och blockerar värmepumpens drift om trycket blir för lågt i kylkretsens lågtrycksdel. Om lågtryckspressostaten aktiveras blockeras värmepumpens normaldrift, en larmindikator på värmepumpens manöverpanel blinkar och en varningstext visas i manöverpanelens display. Den blockerade värmepumpen återställs genom att ställa driftsläget till AV och sedan åter till tidigare valt läge. Köldbärarkrets (8) Om trycket i denna krets överskrider öppningstrycket för säkerhetsventilen (9) öppnar ventilen, släpper ut övertrycket och stänger igen. Säkerhetsventilens spilledning skall stå i oavstängbar förbindelse med avlopp och mynna synligt över detta i frostfri miljö. Kompressor Kompressorn är utrustad med ett termiskt överströmsrelä för att skydda den mot överström. Om det termiska överströmsreläet (position 1 i bilden nedan) aktiveras blockeras värmepumpens normaldrift, en larmindikator på värmepumpens manöverpanel blinkar och en varningstext visas i manöverpanelens display. Den blockerade värmepumpen återställs genom att ställa driftsläget till AV och sedan åter till tidigare valt läge. 8 Serviceanvisning VMGFC307

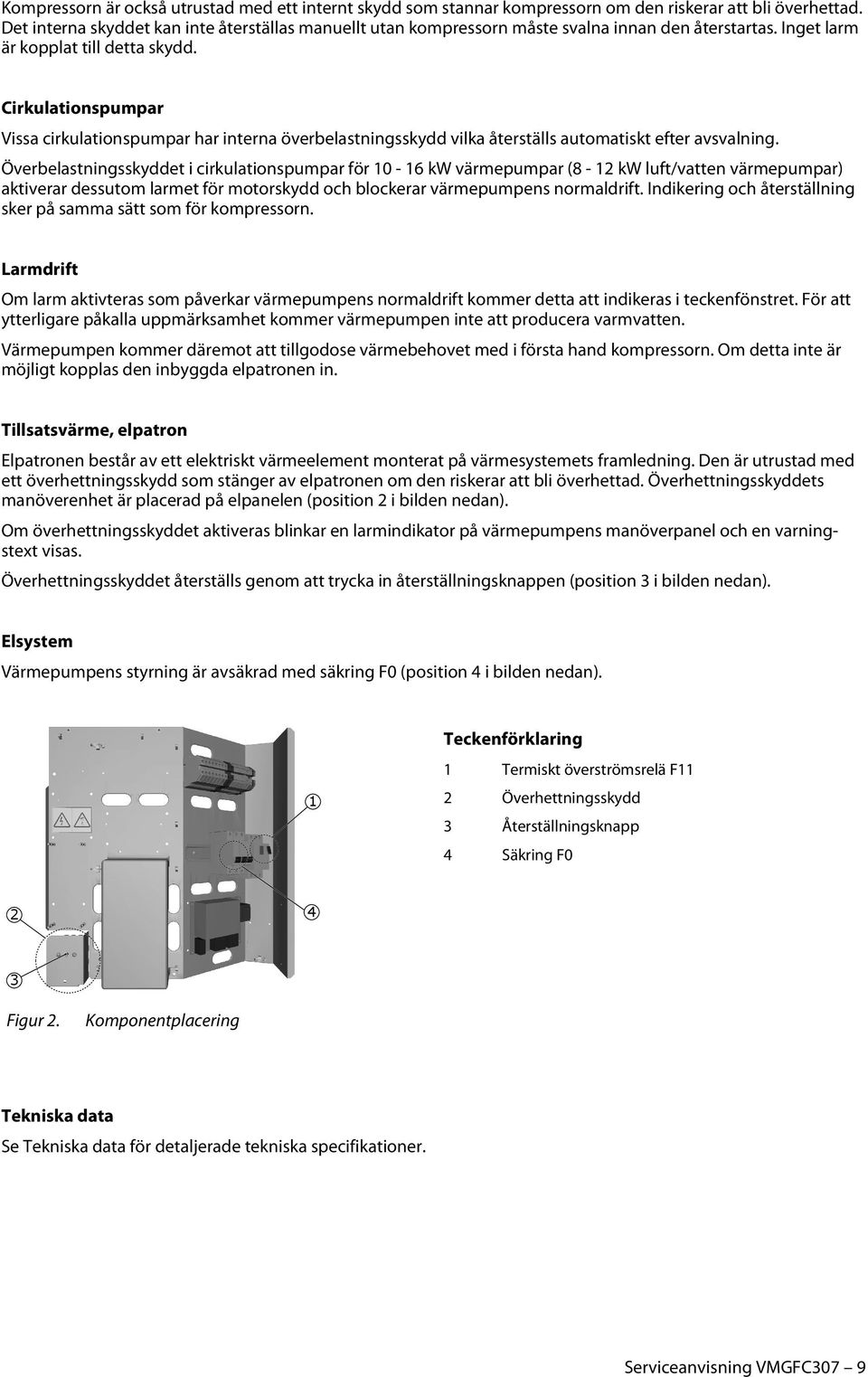

11 Kompressorn är också utrustad med ett internt skydd som stannar kompressorn om den riskerar att bli överhettad. Det interna skyddet kan inte återställas manuellt utan kompressorn måste svalna innan den återstartas. Inget larm är kopplat till detta skydd. Cirkulationspumpar Vissa cirkulationspumpar har interna överbelastningsskydd vilka återställs automatiskt efter avsvalning. Överbelastningsskyddet i cirkulationspumpar för kw värmepumpar (8-12 kw luft/vatten värmepumpar) aktiverar dessutom larmet för motorskydd och blockerar värmepumpens normaldrift. Indikering och återställning sker på samma sätt som för kompressorn. Larmdrift Om larm aktivteras som påverkar värmepumpens normaldrift kommer detta att indikeras i teckenfönstret. För att ytterligare påkalla uppmärksamhet kommer värmepumpen inte att producera varmvatten. Värmepumpen kommer däremot att tillgodose värmebehovet med i första hand kompressorn. Om detta inte är möjligt kopplas den inbyggda elpatronen in. Tillsatsvärme, elpatron Elpatronen består av ett elektriskt värmeelement monterat på värmesystemets framledning. Den är utrustad med ett överhettningsskydd som stänger av elpatronen om den riskerar att bli överhettad. Överhettningsskyddets manöverenhet är placerad på elpanelen (position 2 i bilden nedan). Om överhettningsskyddet aktiveras blinkar en larmindikator på värmepumpens manöverpanel och en varningstext visas. Överhettningsskyddet återställs genom att trycka in återställningsknappen (position 3 i bilden nedan). Elsystem Värmepumpens styrning är avsäkrad med säkring F0 (position 4 i bilden nedan). 1 Teckenförklaring 1 Termiskt överströmsrelä F11 2 Överhettningsskydd 3 Återställningsknapp 4 Säkring F Figur 2. Komponentplacering Tekniska data Se Tekniska data för detaljerade tekniska specifikationer. Serviceanvisning VMGFC307 9

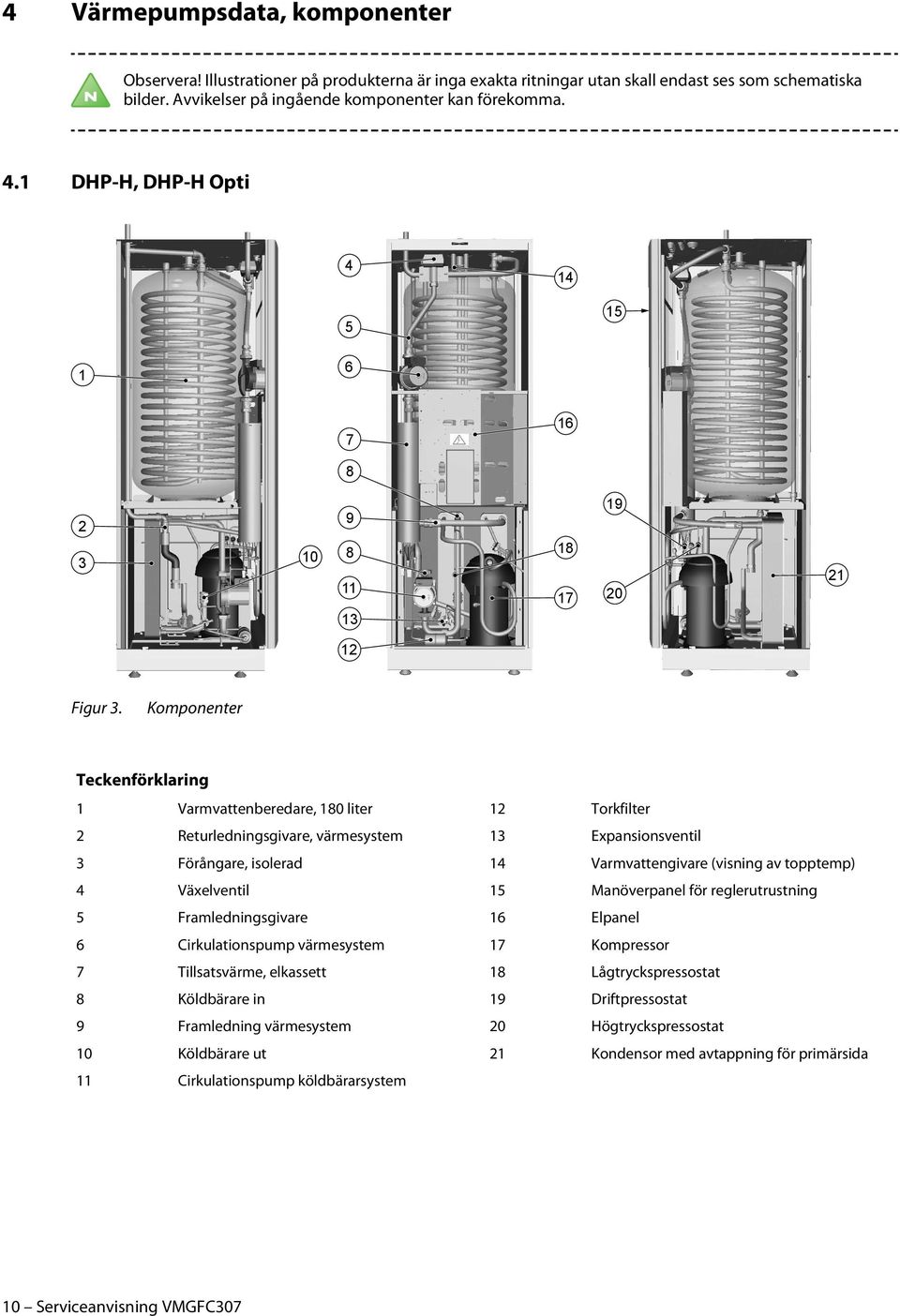

12 4 Värmepumpsdata, komponenter Observera! Illustrationer på produkterna är inga exakta ritningar utan skall endast ses som schematiska bilder. Avvikelser på ingående komponenter kan förekomma. 4.1 DHP-H, DHP-H Opti Figur 3. Komponenter Teckenförklaring 1 Varmvattenberedare, 180 liter 12 Torkfilter 2 Returledningsgivare, värmesystem 13 Expansionsventil 3 Förångare, isolerad 14 Varmvattengivare (visning av topptemp) 4 Växelventil 15 Manöverpanel för reglerutrustning 5 Framledningsgivare 16 Elpanel 6 Cirkulationspump värmesystem 17 Kompressor 7 Tillsatsvärme, elkassett 18 Lågtryckspressostat 8 Köldbärare in 19 Driftpressostat 9 Framledning värmesystem 20 Högtryckspressostat 10 Köldbärare ut 21 Kondensor med avtappning för primärsida 11 Cirkulationspump köldbärarsystem 10 Serviceanvisning VMGFC307

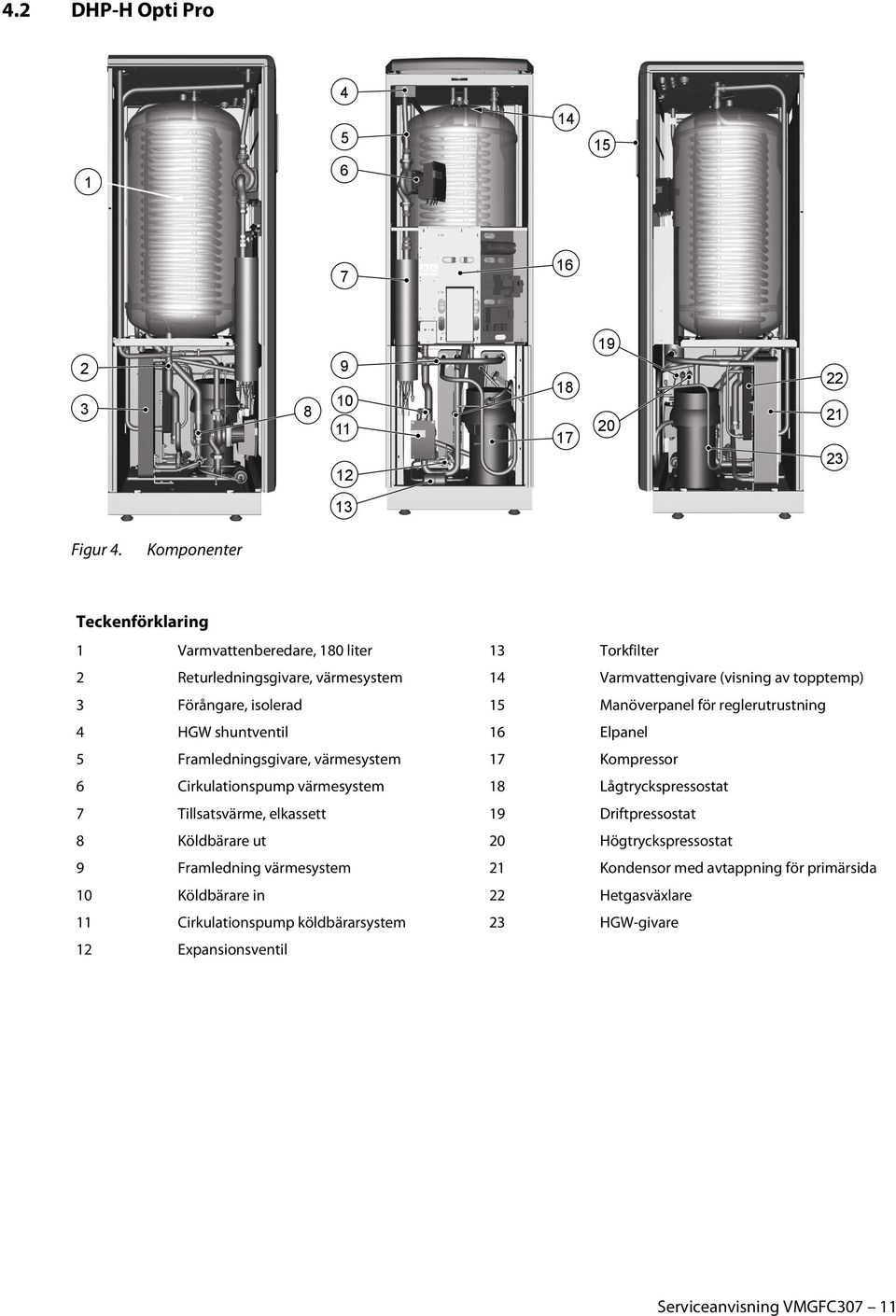

13 4.2 DHP-H Opti Pro Figur 4. Komponenter Teckenförklaring 1 Varmvattenberedare, 180 liter 13 Torkfilter 2 Returledningsgivare, värmesystem 14 Varmvattengivare (visning av topptemp) 3 Förångare, isolerad 15 Manöverpanel för reglerutrustning 4 HGW shuntventil 16 Elpanel 5 Framledningsgivare, värmesystem 17 Kompressor 6 Cirkulationspump värmesystem 18 Lågtryckspressostat 7 Tillsatsvärme, elkassett 19 Driftpressostat 8 Köldbärare ut 20 Högtryckspressostat 9 Framledning värmesystem 21 Kondensor med avtappning för primärsida 10 Köldbärare in 22 Hetgasväxlare 11 Cirkulationspump köldbärarsystem 23 HGW-givare 12 Expansionsventil Serviceanvisning VMGFC307 11

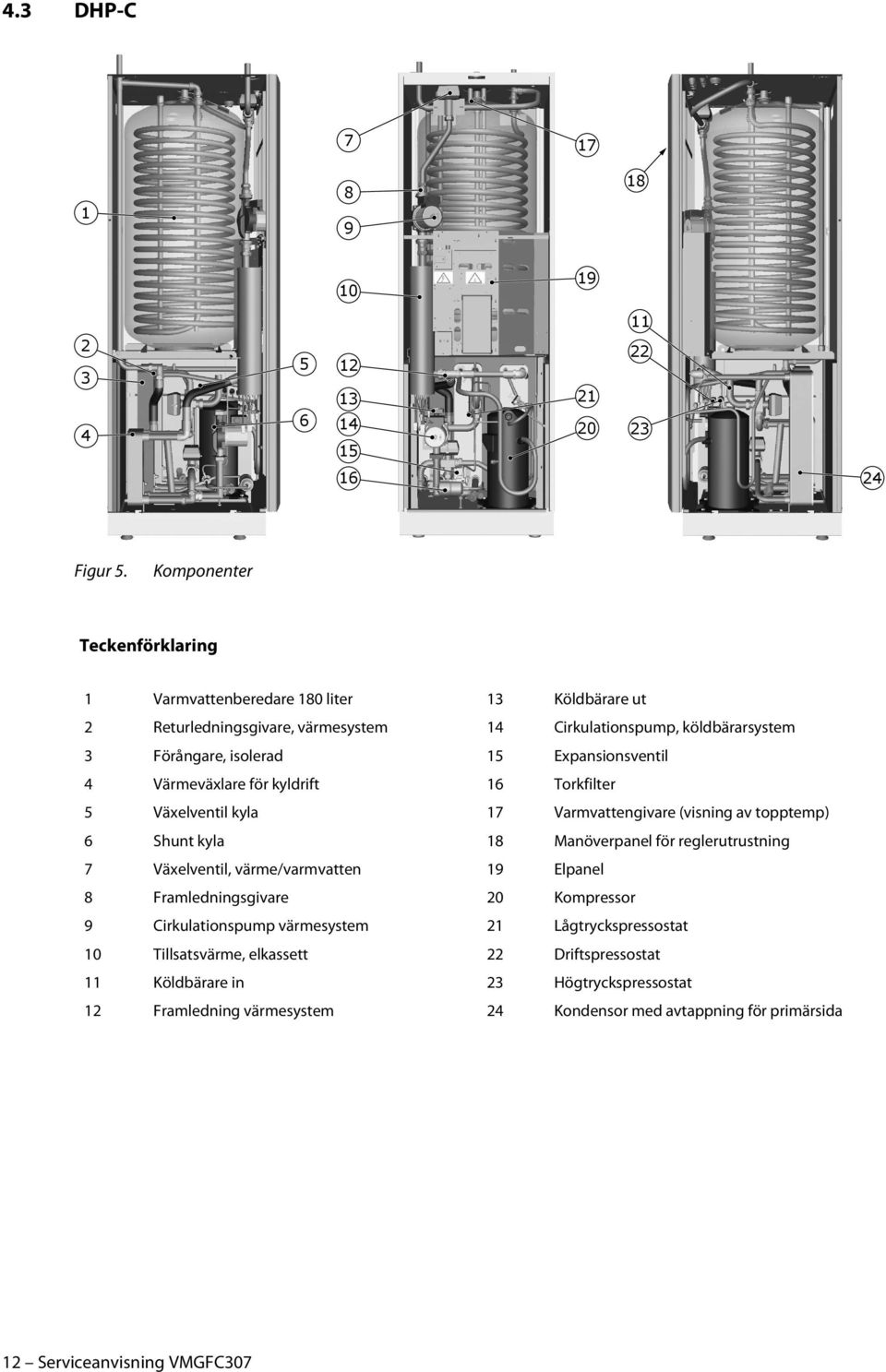

14 4.3 DHP-C Figur 5. Komponenter Teckenförklaring 1 Varmvattenberedare 180 liter 2 Returledningsgivare, värmesystem 3 Förångare, isolerad 4 Värmeväxlare för kyldrift 5 Växelventil kyla 6 Shunt kyla 7 Växelventil, värme/varmvatten 8 Framledningsgivare 9 Cirkulationspump värmesystem 10 Tillsatsvärme, elkassett 11 Köldbärare in 12 Framledning värmesystem 13 Köldbärare ut 14 Cirkulationspump, köldbärarsystem 15 Expansionsventil 16 Torkfilter 17 Varmvattengivare (visning av topptemp) 18 Manöverpanel för reglerutrustning 19 Elpanel 20 Kompressor 21 Lågtryckspressostat 22 Driftspressostat 23 Högtryckspressostat 24 Kondensor med avtappning för primärsida 12 Serviceanvisning VMGFC307
15 4.4 DHP-L, DHP-L Opti Figur 6. Komponenter Teckenförklaring 1 Tillsatsvärme, elkassett på framledning 10 Expansionsventil 2 Returledning, värmesystem 11 Manöverpanel för reglerutrustning 3 Växelventil 12 Köldbärare in 4 Förångare, isolerad 13 Elpanel 5 Cirkulationspump värmesystem 14 Kompressor 6 Framledningsgivare, värmesystem 15 Lågtryckspressostat 7 Köldbärare ut 16 Driftpressostat 8 Cirkulationspump köldbärarsystem 17 Högtryckspressostat 9 Torkfilter 18 Kondensor med avtappning för primärsida Serviceanvisning VMGFC307 13

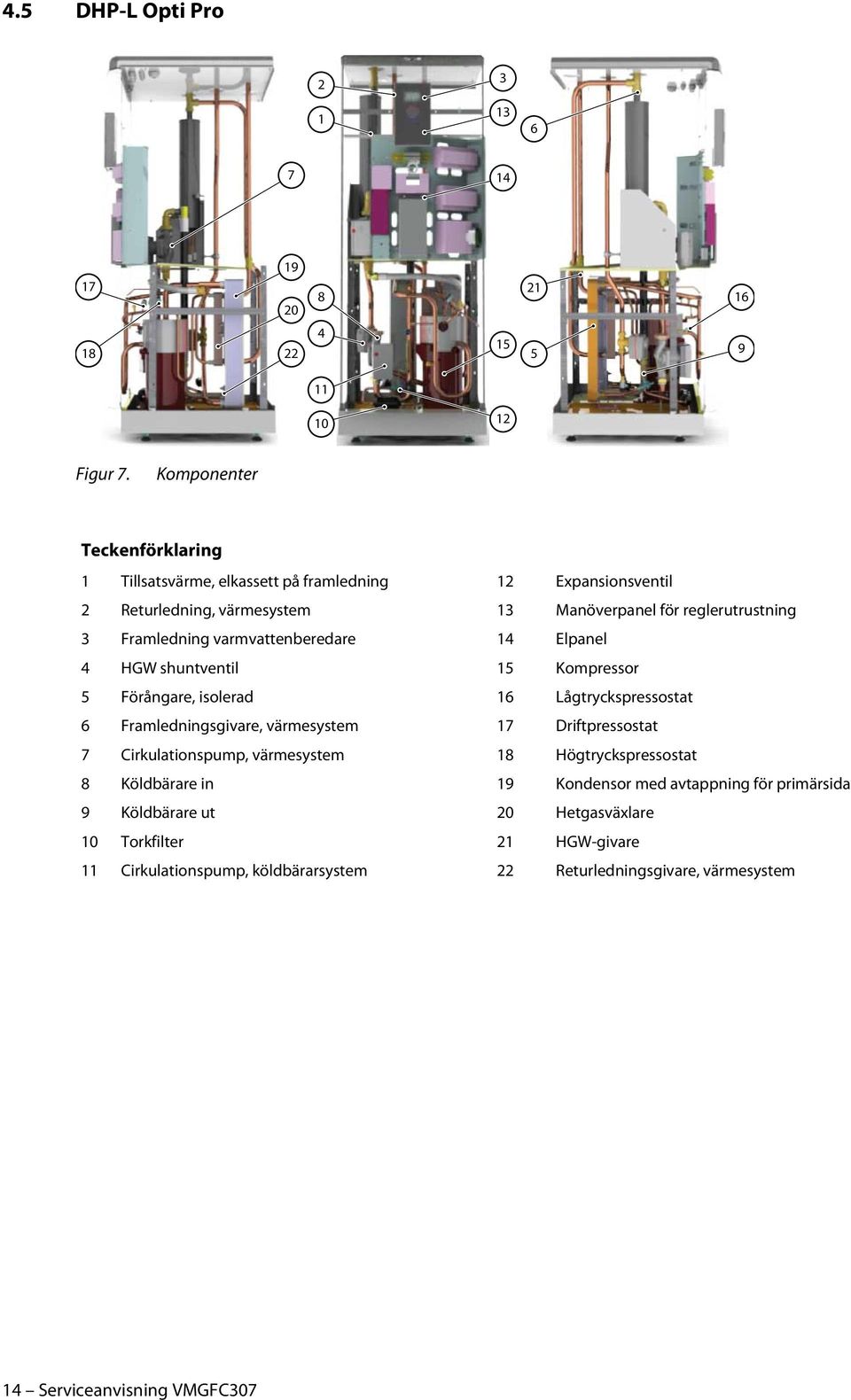

16 4.5 DHP-L Opti Pro Figur 7. Komponenter Teckenförklaring 1 Tillsatsvärme, elkassett på framledning 12 Expansionsventil 2 Returledning, värmesystem 13 Manöverpanel för reglerutrustning 3 Framledning varmvattenberedare 14 Elpanel 4 HGW shuntventil 15 Kompressor 5 Förångare, isolerad 16 Lågtryckspressostat 6 Framledningsgivare, värmesystem 17 Driftpressostat 7 Cirkulationspump, värmesystem 18 Högtryckspressostat 8 Köldbärare in 19 Kondensor med avtappning för primärsida 9 Köldbärare ut 20 Hetgasväxlare 10 Torkfilter 21 HGW-givare 11 Cirkulationspump, köldbärarsystem 22 Returledningsgivare, värmesystem 14 Serviceanvisning VMGFC307

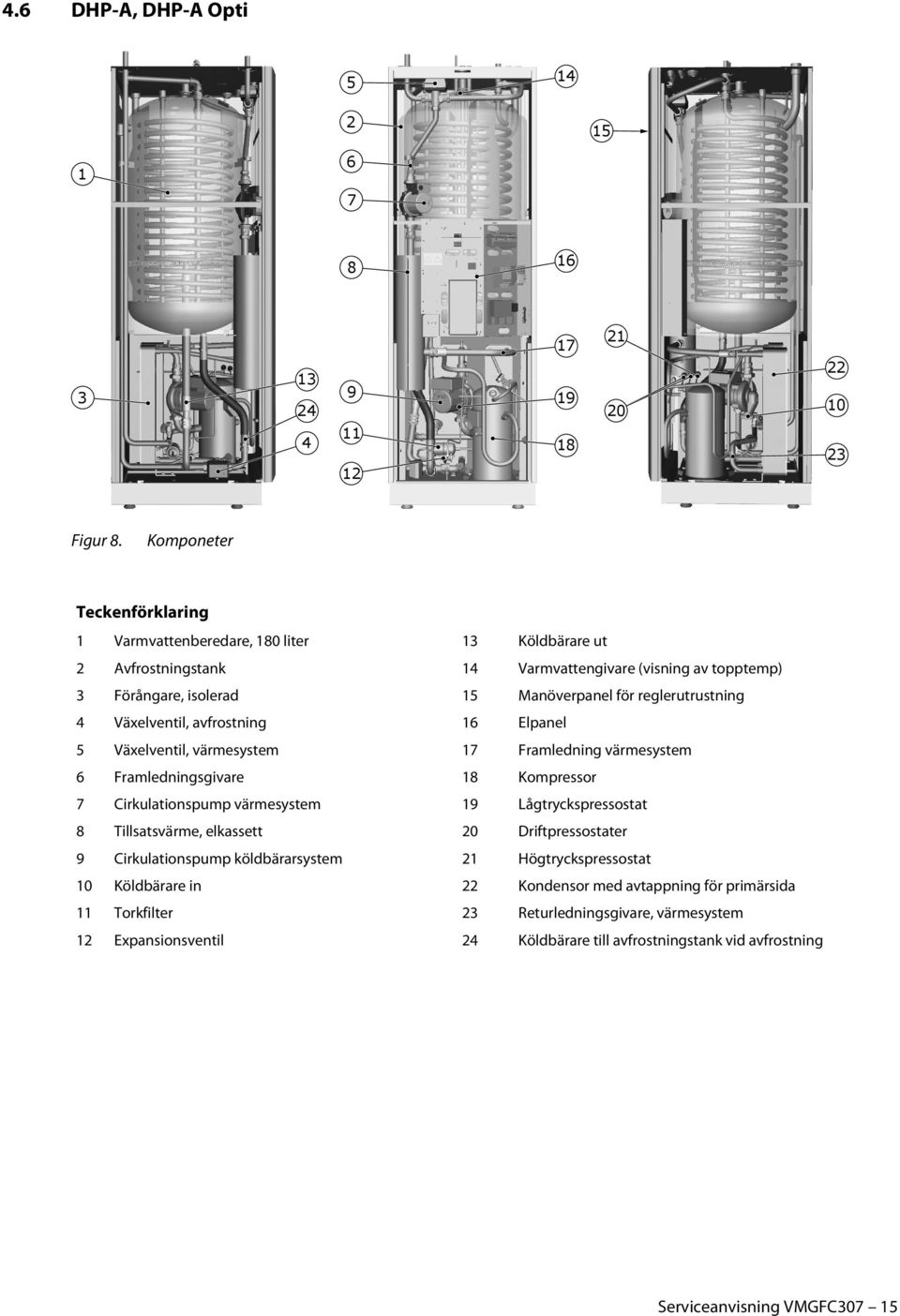

17 4.6 DHP-A, DHP-A Opti Figur 8. Komponeter Teckenförklaring 1 Varmvattenberedare, 180 liter 13 Köldbärare ut 2 Avfrostningstank 14 Varmvattengivare (visning av topptemp) 3 Förångare, isolerad 15 Manöverpanel för reglerutrustning 4 Växelventil, avfrostning 16 Elpanel 5 Växelventil, värmesystem 17 Framledning värmesystem 6 Framledningsgivare 18 Kompressor 7 Cirkulationspump värmesystem 19 Lågtryckspressostat 8 Tillsatsvärme, elkassett 20 Driftpressostater 9 Cirkulationspump köldbärarsystem 21 Högtryckspressostat 10 Köldbärare in 22 Kondensor med avtappning för primärsida 11 Torkfilter 23 Returledningsgivare, värmesystem 12 Expansionsventil 24 Köldbärare till avfrostningstank vid avfrostning Serviceanvisning VMGFC307 15

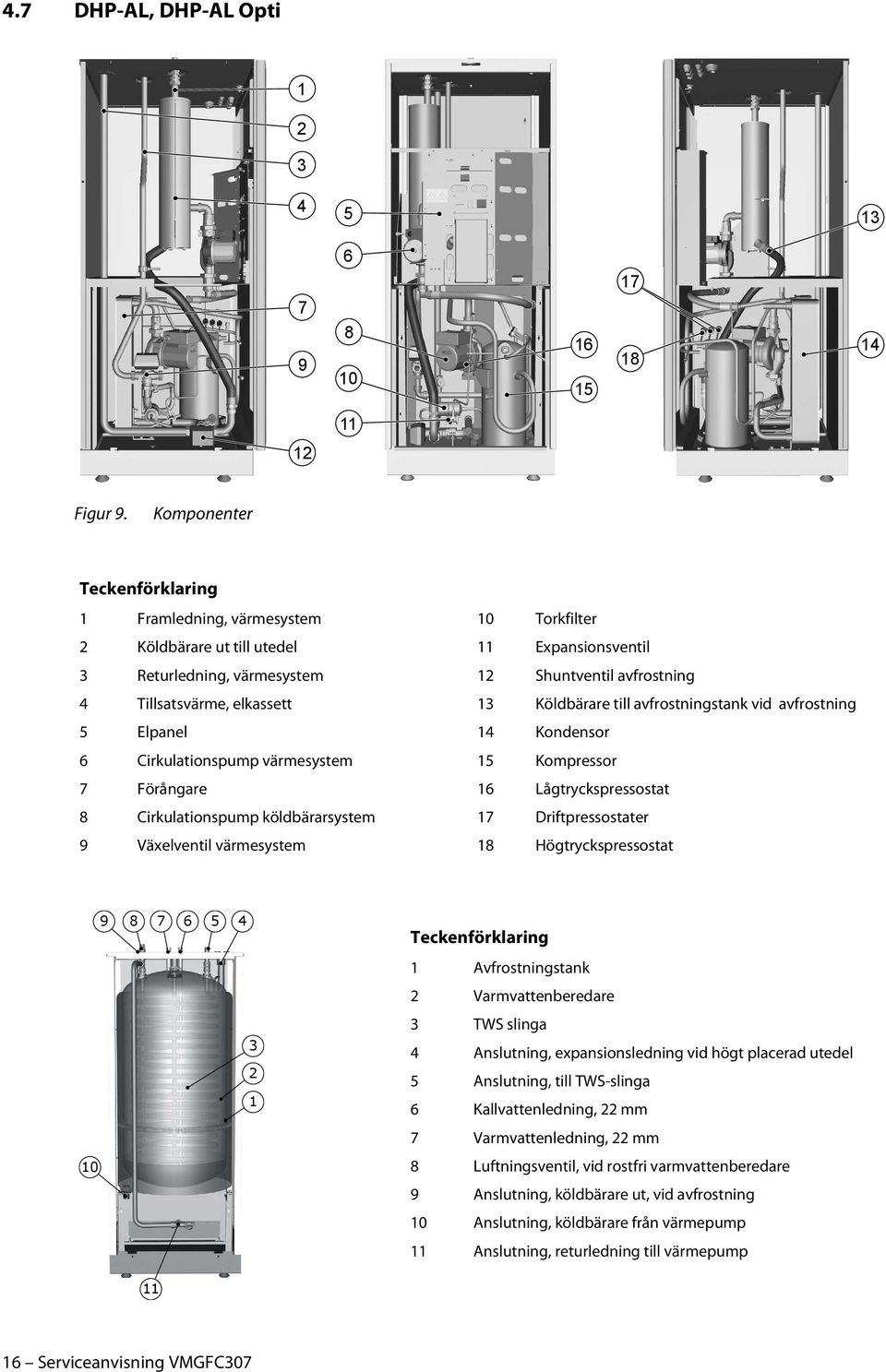

18 4.7 DHP-AL, DHP-AL Opti Figur 9. Komponenter Teckenförklaring 1 Framledning, värmesystem 10 Torkfilter 2 Köldbärare ut till utedel 11 Expansionsventil 3 Returledning, värmesystem 12 Shuntventil avfrostning 4 Tillsatsvärme, elkassett 13 Köldbärare till avfrostningstank vid avfrostning 5 Elpanel 14 Kondensor 6 Cirkulationspump värmesystem 15 Kompressor 7 Förångare 16 Lågtryckspressostat 8 Cirkulationspump köldbärarsystem 17 Driftpressostater 9 Växelventil värmesystem 18 Högtryckspressostat Teckenförklaring 1 Avfrostningstank 2 Varmvattenberedare TWS slinga 4 Anslutning, expansionsledning vid högt placerad utedel 5 Anslutning, till TWS-slinga 6 Kallvattenledning, 22 mm 7 Varmvattenledning, 22 mm 10 8 Luftningsventil, vid rostfri varmvattenberedare 9 Anslutning, köldbärare ut, vid avfrostning 10 Anslutning, köldbärare från värmepump 11 Anslutning, returledning till värmepump Serviceanvisning VMGFC307

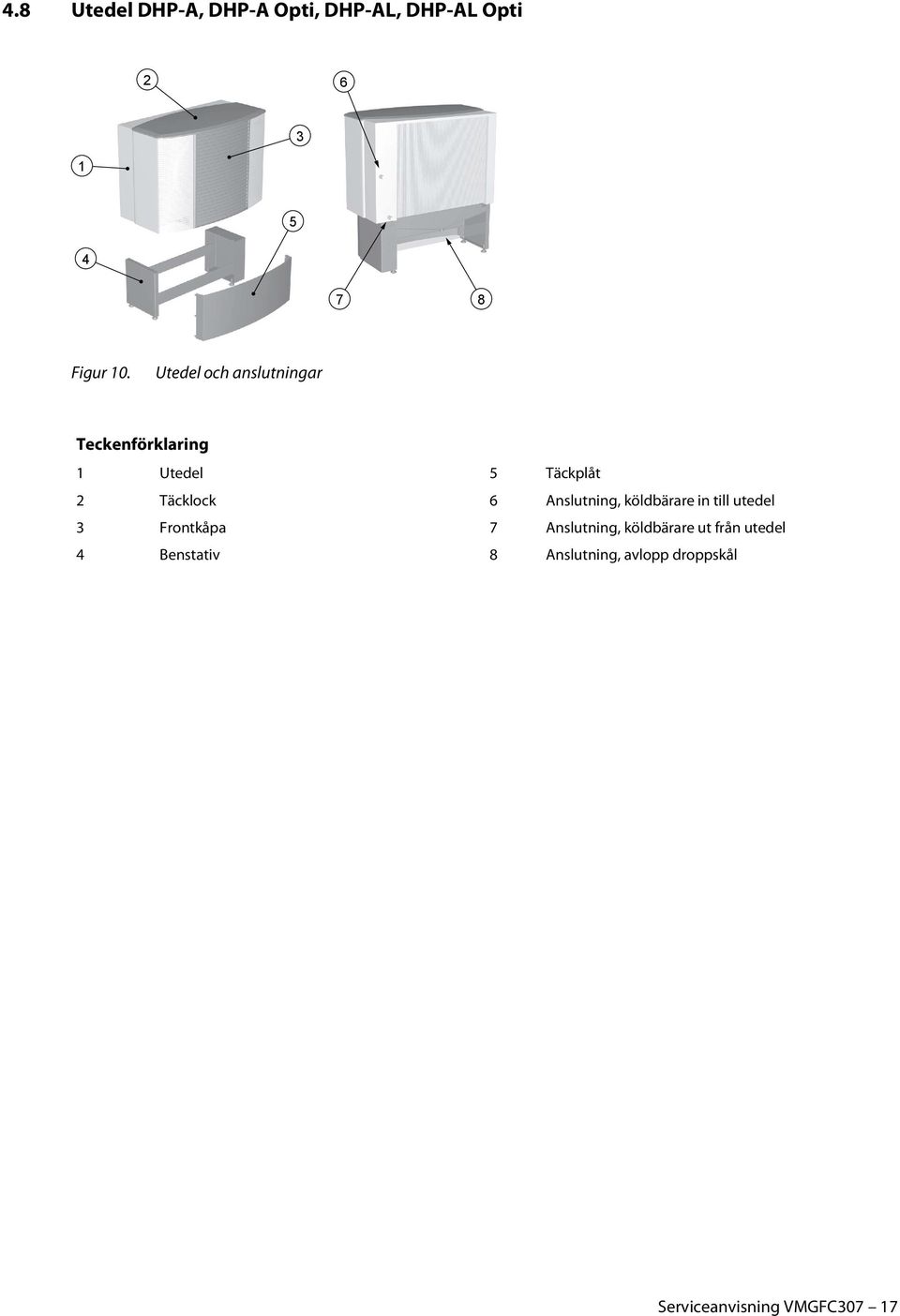

19 4.8 Utedel DHP-A, DHP-A Opti, DHP-AL, DHP-AL Opti Figur 10. Utedel och anslutningar Teckenförklaring 1 Utedel 5 Täckplåt 2 Täcklock 6 Anslutning, köldbärare in till utedel 3 Frontkåpa 7 Anslutning, köldbärare ut från utedel 4 Benstativ 8 Anslutning, avlopp droppskål Serviceanvisning VMGFC307 17

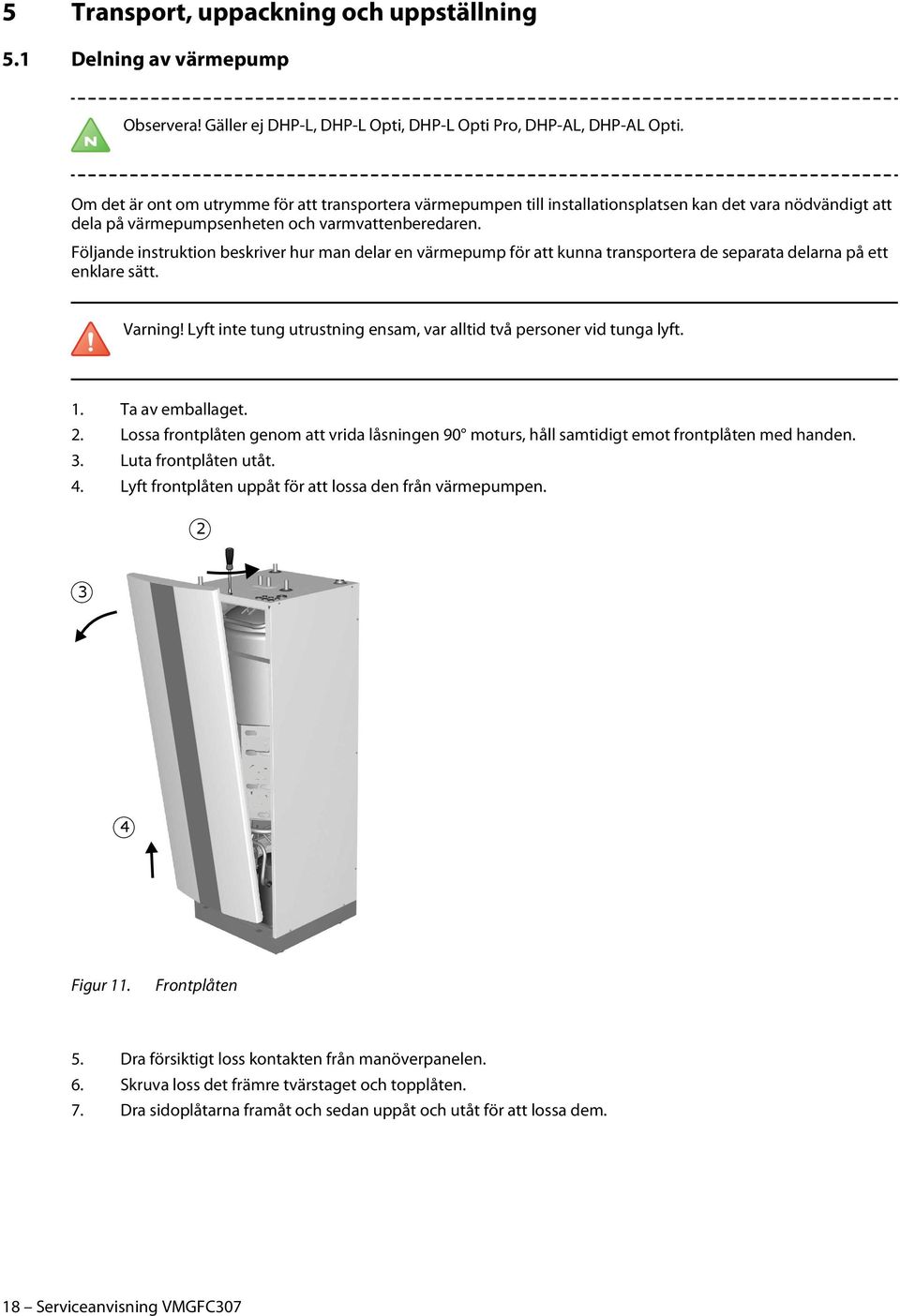

20 5 Transport, uppackning och uppställning 5.1 Delning av värmepump Observera! Gäller ej DHP-L, DHP-L Opti, DHP-L Opti Pro, DHP-AL, DHP-AL Opti. Om det är ont om utrymme för att transportera värmepumpen till installationsplatsen kan det vara nödvändigt att dela på värmepumpsenheten och varmvattenberedaren. Följande instruktion beskriver hur man delar en värmepump för att kunna transportera de separata delarna på ett enklare sätt. Varning! Lyft inte tung utrustning ensam, var alltid två personer vid tunga lyft. 1. Ta av emballaget. 2. Lossa frontplåten genom att vrida låsningen 90 moturs, håll samtidigt emot frontplåten med handen. 3. Luta frontplåten utåt. 4. Lyft frontplåten uppåt för att lossa den från värmepumpen Figur 11. Frontplåten 5. Dra försiktigt loss kontakten från manöverpanelen. 6. Skruva loss det främre tvärstaget och topplåten. 7. Dra sidoplåtarna framåt och sedan uppåt och utåt för att lossa dem. 18 Serviceanvisning VMGFC307
21 6 7 7 Figur 12. Topplåt och sidoplåt 8. Lossa de två skruvarna som håller baksideplåten och ta bort den. 9. Dra isär elkontakterna vid växelventilen, cirkulationspumpen och eltillsatsen. 10. Koppla loss kablarna för följande givare vid elpanelen: Framledning (301, 302) Varmvatten (311, 312) Toppgivare (325, 326) 11. Skruva loss elpanelens skruvar. 12. Vrid elpanelen 180 och ställ ner den framför värmepumpen. 12 Figur 13. Elpanel 13. Koppla loss T-rörkopplingen från returröret under beredaren, se figur nedan. Serviceanvisning VMGFC307 19
22 14. Koppla loss flexslangen vid eltillsatsen, se figur nedan Figur 14. Kopplingar 15. Skruva loss de fyra skruvarna i hörnen som håller varmvattenberedarens bottenplåt. Varning! Vid tunga lyft, var alltid två personer. 16. Lyft av enheten med varmvattenberedaren, rör och eltillsats. 16 Figur 15. Delning 17. Ställ ner enheten försiktigt på ett golvskydd. 20 Serviceanvisning VMGFC307
23 6 Rörinstallation 6.1 Information kollektorrör Försiktighet! Lokala regler och förordningar om kollektorutförande skall följas. Borrhålskollektor: Helsvetsad plaströrskollektor (PEM PN 6.3) enligt gällande lokala och nationella bestämmelser med fabrikstillverkad returböj. Kollektor i mark: Helsvetsad plaströrskollektor (PEM PN 10) enligt gällande lokala och nationella bestämmelser. I länder där tjälskador förekommer, skall kollektorrör invid yttervägg (minimum 2 meter) isoleras på sådant sätt att tjälskador förhindras. Detta gäller oavsett ytjord, berg eller sjövärme. Minsta schaktdjup mellan energibrunn och fastighet är 0,5 m. Om schaktning inte är möjlig till detta djup skall rören skyddas extra mot eventuella yttre mekaniska skador. >0,5m >2,0m Figur 16. Schaktdjup för, och isolering av, kollektorslang 6.2 Anslutning flera köldbärarslingor När flera köldbärarslingor används till en värmepumpanläggning, oberoende av vilken värmekälla som används, får slingornas längd inte överstiga värdena i följande tabeller. Slinglängderna är baserade på etanol 30% vid 0 C. För slang av typen PEM DN 32, Ø i = 28,0: Tabell 2. Maximal slinglängd, slangtyp PEM DN 32, Øi = 28,0 DHP-H, DHP-C, DHP-L Beräknad maximal slinglängd per slinga, i meter Storlek 1 slinga 2 slingor 3 slingor 4 slingor 6 <390 <2 x <300 <2 x <270 <2 x <190 <2 x <70 <2 x 175 <3 x x 197 Tabell 3. Maximal slinglängd, slangtyp PEM DN 32, Øi = 28,0 DHP-H Opti, DHP-H Opti Pro, DHP-L Opti, DHP-L Opti Pro Beräknad maximal slinglängd per slinga, i meter Storlek 1 slinga 2 slingor 3 slingor 4 slingor 6 <390 <2 x <320 <2 x <250 <2 x Serviceanvisning VMGFC307 21
24 DHP-H Opti, DHP-H Opti Pro, DHP-L Opti, DHP-L Opti Pro Beräknad maximal slinglängd per slinga, i meter 12 <170 <2 x <80 <2 x 200 <3x 207 <4 x 225 För slang av typen PEM DN 40, Øi = 35,2: Tabell 4. Maximal slinglängd, slangtyp PEM DN 40, Øi = 35,2 DHP H, DHP-C, DHP-L Beräknad maximal slinglängd per slinga, i meter Storlek 1 slinga 2 slingor 3 slingor 4 slingor 6 < < < <700 <2 x <220* <2 x 444* - Tabell 5. Maximal slinglängd, slangtyp PEM DN 40, Øi = 35,2 DHP-H Opti, DHP-H Opti Pro, DHP-L Opti, DHP-L Opti Pro Beräknad maximal slinglängd per slinga, i meter Storlek 1 slinga 2 slingor 3 slingor 4 slingor 6 < < < <630 <2 x <250* <2 x *) Vid dimensionering av storlek 16, erfordras ofta ett borrdjup som överskrider denna rekommendation för slinglängd. I sådana fall bör två slingor användas. De olika köldbärarslingorna fördelas ut från en gemensam samlingsbrunn. Alla returledningar leds tillbaka till brunnen och de utrustas med strypventiler eftersom flödet i varje enskild slinga måste injusteras. 1 3 Teckenförklaring 1 Köldbärarslinga 1 2 Köldbärarslinga 2 3 Strypventiler 4 Samlingsbrunn 2 4 Figur 17. Samlingsbrunn för fördelning till flera köldbärarslingor Vid injustering av köldbärarflöde används strypventiler med flödesvisare (finns som tillbehör i Danfoss-sortimentet) för att justera in flödet så att det är lika i samtliga slingor. Om inte strypventiler med flödesvisare finns tillgängliga kan man justera in ventilerna tills temperaturen på samtliga slingors returflöden är lika. 22 Serviceanvisning VMGFC307
25 6.3 Ljudinformation Preventiva åtgärder Vissa av följande punkter kan även användas vid felsökning. Installera inte värmepumpar vägg i vägg med sovrum. Se till att samtliga rör är elastiskt upphängda, med upphängningar som på bilden eller liknande. Meningen är att gummit (eller annat material) ska komprimeras 1 till 2 mm under vibration. Det är alltså inte bra att hänga upp rören i för många punkter, då blir kraften i varje upphängning för liten. Figur 18. Elastiskt upphängning av rör. Om värmepumpen placeras inomhus och taket i utrymmet är för klent eller av annan anledning olämpligt att hänga upp ovan beskrivna rörupphängningar i, kan det löna sig att sätta upp (eller bygga) särskilda stativ som rören hängs upp i och som står på golvet. Se till att rörledningar inte ligger an mot väggar eller plåtskåp som de passerar och att fogskum finns runt hela rören, inte bara ovanför. Rörledningar inuti värmepumpen inte ligger an mot varandra (i sådana fall, kläm in och tejpa fast lämpligt gummi, att dra isär rören för hand hjälper bara kortsiktigt). Om värmepumpen står placerad på ett ostabilt underlag, placera gummifötter avsedd för dess vikt. Om det behövs, använd gummiband för att hålla flexslangar på plats så att de inte ligger an mot varandra eller på annat sätt bildar vibrationsbryggor. Se till att elkablarna inte är hårt spända, i sådana fall bildar de vibrationsbryggor. Installera värmepumpen om möjligt, på en plats som är ljudisolerat från utrymmen som boende normalt vistas. Ljudförbättrande åtgärder att eventuellt genomföra i efterhand: Gå igenom ovanstående punkter och förbättra om möjligt. Huv till kompressor (mest effektivt för höga frekvenser). Förbättra den akustiska miljön i utrymmen där värmepumpen står placerad genom att montera akustikskivor på väggar och i tak. I vissa fall kan det vara idé att flytta värmepumpen till ett annat utrymme. Serviceanvisning VMGFC307 23
26 6.3.2 Förläggning av kablage Observera! El-anslutningen kan också orsaka oönskat ljud varför även denna installation måste ske på ett lämpligt sätt. En lämplig installation är där man har ca 300 mm fri kabel mellan värmepumpen och byggnaden. En olämplig installation är att bulta fast skenor mellan värmepumpen och väggen eftersom vibrationerna då kan fortplanta sig från värmepumpen ut i skenorna och vidare till husets väggar. Figur 19. Rekommenderat avstånd mellan skena på vägg och skena på värmepump är 300 mm 24 Serviceanvisning VMGFC307
27 7 Elinstallation 7.1 Kabelanslutning När kabeln ansluts till plint används skruvmejseln för att öppna plinten, se figur nedan OK! Figur 20. Anslutning av kabel till plint Serviceanvisning VMGFC307 25
28 8 Installera tillbehör / tilläggsfunktioner FARA! Farlig elektrisk spänning! Anslutningsdonen är spänningsförande och kan medföra livsfara på grund av elektrisk stöt. Samtliga spänningsmatningar måste brytas innan elinstallationen kan påbörjas. 8.1 Rumsgivare Rumsgivaren har en temperaturgivare som ger styrsystemet ytterligare ett värde som används vid beräkningen av framledningstemperaturen. Hur stor påverkan rumsgivaren ska ha i den beräkningen kan ställas in i menyn VÄR- MEKURVA -> RUMFAKTOR. Fabriksinställningen för RUMFAKTOR är 2 men det är inställbart från 0 (ingen påverkan) till 4 (stor påverkan). Differensen mellan den önskade och verkliga inomhustemperaturen multipliceras med det inställda värdet för RUMFAKTOR. Börvärdet på värmesystemets framledning ökas eller minskas med resultatet beroende på om det är ett värmeunderskott eller överskott. Tabellen nedan visar exempel på hur börvärdet för framledningen påverkas vid KURVA 40 med olika inställningar för RUMFAKTOR. Vid ett värmeunderskott: Tabell 6. Värmeunderskott RUMFAKTOR Önskad rumstemperatur, C Verklig rumstemperatur, C Börvärde för framledning, C Vid ett värmeöverskott blir förhållandet det motsatta: Tabell 7. Värmeöverskott RUMFAKTOR Önskad rumstemperatur, C Verklig rumstemperatur, C Börvärde för framledning, C Observera! Rumsgivarens anslutningsspänning är skyddsklenspänning. 1. Montera rumsgivaren på en plats i huset där rumstemperaturen är relativt konstant: Centralt placerad i huset I ögonhöjd Ej i direkt solljus Ej i direkt drag Ej i rum med alternativ uppvärmning 26 Serviceanvisning VMGFC307
29 2. Bryt samtliga matningsspänningar till värmepumpen. 3. Demontera värmepumpens frontplåt. 4. Dra rumsgivarens anslutningskabel genom härför avsedd öppning i topplåten fram till inkopplinsplinten. 5. Anslut kabeln enligt nedan. 6. Montera värmepumpens frontplåt. Slå på matningsspänningen. 7. Häng upp en termometer invid rumsgivaren. 8. Kalibrera givaren genom att hålla inne båda knapparna i 15 sekunder tills displayen börjar blinka. 9. Ställ in den verkliga rumstemperaturen som termometern visar. 10. Vänta 10 sekunder tills displayen slutar blinka Om teckenfönstret visar -- för inomhustemperatur så har ingen inomhustemperatur mottagits. 8.2 EVU funktion Vid slutning mellan plint nummer 307 och 308 erhålls funktionen EVU (Elektrizitäts Versorgungs Unternehmen). Denna förhindrar drift av värmepump, tillsats och cirkulationspump köldbärarkrets. Undantag är cirkulationspump värmekrets som tillåts gå. Texten EVU STOPP visas i displayen när funktionen är aktiv. 1. Bryt samtliga matningsspänningar till värmepumpen. 2. Demontera värmepumpens frontplåt. 3. Dra EVU-funktionens anslutningskabel genom härför avseddd öppning i topplåten fram till inkopplingsplinten. 4. Anslut kabeln enligt nedanstående bild. 5. Montera värmepumpens frontplåt. Slå på matningsspänningen. 8.3 Rumsänkning Vid slutning mellan plint nummer 307 och 308 över ett 10 kohms motstånd erhålls funktionen rumssänkning vilken ger möjlighet till en återkommande tillfällig sänkning av inomhustemperaturen Rumsänkningens storlek anges under menyn INFORMATION -> VÄRMEKURVA -> SÄNKNING. 1. Bryt samtliga matningsspänningar till värmepumpen. 2. Demontera värmepumpens frontplåt. 3. Dra rumssänkningsfunktionens anslutningskabel genom härför avsedd öppning i topplåten fram till inkopplingsplinten. 4. Anslut kabeln enligt nedanstående bild. 10 kω 5. Montera värmepumpens frontplåt. Slå på matningsspänningen Serviceanvisning VMGFC307 27
30 8.4 Nivåvakt I vissa länder finns krav på att värmepumpen skall utrustas med en nivåvakt för köldbärarsidan. Lokala regler och förordningar måste alltid kontrolleras innan värmepumpen tas i drift. 1 2 Teckenförklaring 1 Säkerhetsventil 2 Nivåvakt 3 Flottör 3 Figur 21. Nivåvakt i expansionskärl/avluftningskärl Anslut flödesvakten enligt den i tillbehöret bifogade installationsanvisningen. 28 Serviceanvisning VMGFC307
31 9 Viktiga parametrar 9.1 Värmeproduktion - beräkning Inomhustemperaturen justeras genom att ändra värmepumpens värmekurva, vilken är styrsystemets verktyg för att beräkna vilken framledningstemperatur det ska vara på vattnet som skickas ut i värmesystemet. Värmekurvan beräknar framledningens temperatur beroende av utomhustemperaturen. Det vill säga, ju kallare det är utomhus desto högre framledningstemperatur krävs. Med det menas att framledningstemperaturen ut till värmesystemet ökar linjärt när utomhustemperaturen sjunker. Värmekurvan ställs in när anläggningen installeras, men det är viktigt att den senare justeras så att inomhustemperaturen blir behaglig vid all väderlek. En rätt inställd värmekurva minimerar skötseln och ger en energisnål drift. 9.2 KURVA I displayen visas värdet för KURVA med hjälp av en graf i teckenfönstret. Ställ in värmekurvan genom att ändra värdet för KURVA. Värdet för KURVA anger vilken framledningstemperatur som önskas skickas ut i värmesystemet vid utomhustemperaturen 0 C Figur 22. Graf som visar det inställda värdet 40 för KURVA. Position Beskrivning 1 Temperatur ( C) 2 Maximal börvärde 3 Utomhustemperatur ( C) Serviceanvisning VMGFC307 29
32 Position Beskrivning 4 0 C 5 Inställt värde (standard 40 C). Vid kallare utomhustemperatur än 0 C beräknas ett högre börvärde och vid varmare utomhustemperatur än 0 C beräknas ett lägre börvärde Figur 23. Höjning eller sänkning av KURVA förändrar kurvans lutning. Position Beskrivning 1 Temperatur ( C) 2 Maximal börvärde 3 Utomhustemperatur ( C) 9.3 RUM Om värdet för KURVA höjs blir värmekurvans lutning brantare och om värdet minskas blir lutningen flackare. Den mest energi- och kostnadseffektiva inställningen får man genom att ändra värdet för KURVA som leder till färre starter och längre drifttider, men samtidigt bibehåller en konstant inomhustemperatur. Vid en tillfällig höjning eller sänkning justeras istället RUM-värdet. Om man tillfälligt vill höja eller sänka inomhustemperaturen så ändrar man RUM-värdet. Skillnaden mellan att ändra RUM-värdet och KURVA-värdet är följande: Vid ändring av RUM-värdet ändras inte kurvans lutningen på systemets värmekurva, istället förskjuts hela värmekurvan parallellt 3 C för varje grads ändring av RUM-värdet. Varför kurvan förskjuts med just 3 C är att det normalt krävs cirka 3 C högre framledningstemperatur för att höja inomhustemperaturen 1 C. 30 Serviceanvisning VMGFC307
33 Vid ändring av KURVA-värdet ändras kurvans lutning på systemets värmekurva Figur 24. Ändring av RUM-värdet parallellförskjuter värmekurvan uppåt eller neråt. Position Beskrivning 1 Framledningstemperatur ( C) 2 Maximal framledningstemperatur 3 Utomhustemperatur ( C) Förhållandet mellan framledningstemperatur och utomhustemperatur påverkas inte utan framledningstemperaturen höjs eller sänks lika mycket över hela värmekurvan. Det vill säga hela värmekurvan höjs eller sänks istället för att kurvans lutning ändras. Detta sätt att justera inomhustemperaturen kan gärna användas vid en tillfällig höjning eller sänkning av inomhustemperaturen. Vid en varaktig höjning eller sänkning av inomhustemperaturen ändras istället värmekurvan. 9.4 VÄRMESTOPP Värmestopp är en automatisk funktion som stoppar all produktion av radiatorvärme då utetemperaturen är lika med eller högre än det inställda värmestoppvärdet. När värmestoppfunktionen är aktiv stängs cirkulationspumpen av, förutom när varmvatten produceras. Cirkulationspumpen motioneras dock en minut per dygn. Fabriksinställt värde för aktivering av värmestopp är en utomhustemperatur på 17 C. Om värmestoppfunktionen är aktiv måste utomhustemperaturen sjunka 3 C under inställningen innan värmestoppet hävs. 9.5 MIN och MAX Framledningens MIN- och MAX-temperaturer är det lägsta, respektive det högsta börvärdet för framledningstemperaturen. Det är speciellt viktigt att ställa in minsta och högsta temperaturerna för framledningstemperaturen om du har golvvärme. Har du golvvärme och parkettgolv i huset bör framledningstemperaturen inte överstiga 45 C. Det finns annars risk att parkettgolvet skadas. Har du golvvärme och stengolv bör MIN ställas på C även sommartid när ingen uppvärmning krävs. Detta för att få en behaglig golvtemperatur. I hus med källare bör MIN-temperaturen ställas till en lämplig temperatur för att undvika att inomhusklimatet i källaren sommartid känns rått. En förutsättning för att värmen i källaren behålls på sommaren är att samtliga radiatorer har termostatventiler som stänger av värmen i resten av huset. Det är mycket viktigt att intrimmningen av värmesystemet och radiatorventilerna i huset utförs på korrekt sätt. Eftersom det oftast är slutkunderna själva som måste göra intrimningen så tänk på att informera dem om hur man utför en korrekt intrimning. Tänk på att även värdet för VÄRMESTOPP behöver justeras upp för att få värme sommartid. 9.6 TEMPERATURER Värmepumpen kan visa en graf över historiken för de olika givarnas temperaturer och du kan se hur de har förändrats sedan 60 mätpunkter tillbaka i tiden. Tidsintervallet mellan mätpunkterna är inställbart mellan en minut och en timme, fabriksinställningen är en minut. Historik finns tillgängligt för alla givare, men för rumsgivaren är det bara det inställda värdet som syns i teckenfönstret. Integralvärdet som kan visas är värmesystemets energibalans. Serviceanvisning VMGFC307 31
34 9.7 INTEGRAL Behovet av värme i huset varierar med årstid och väderlek och är inte konstant. Värmebehovet kan uttryckas som temperaturdifferens över tid och kan räknas fram och resultatet är ett integralvärde (värmebehov). För att kunna räkna ut integralvärdet så använder sig styrsystemet av flera parametrar. För att starta värmepumpen krävs ett underskott av värme och det finns tre olika integralvärden, A1 (fabriksinställt värde = -60) som startar kompressorn och A2 (fabriksinställt värde = -600) som startar tillsatsen och A3 som startar den externa tillsatsen. Under värmeproduktionen minskar underskottet och när värmepumpen stoppar så kommer trögheten i systemet att göra att det blir ett värmeöverskott. Integralvärdet är ett mått på ytan under tidsaxeln och det uttrycks i grad-minuter. I figuren nedan visas de fabrikinställningar för integralvärden som värmepumpen har. När integralvärdet har nått det inställda värdet för INTEGRAL A1 så startar kompressorn. Om integralvärdet inte minskar utan istället fortsätter att öka så startar den interna tillsatsen när integralvärdet når inställt värde för A2 och den externa tillsatsen vid inställt värde för A Figur 25. Start och stopp av värmepumpsdrift baserat på integralvärde Teckenförklaring 1 Integral 2 Värmeöverskott 3 INTEGRAL A1 4 INTEGRAL A2 5 Värmeunderskott 6 Tid 7 Värmepumps-drift 8 Ingen drift 9 Kompressor 10 Intern tillsats 11 Kompressor start (A1) 12 Tillsats start A2 13 Tillsats stopp (senast vid A1) 14 Kompressor stopp (=0) 32 Serviceanvisning VMGFC307
35 Teckenförklaring 15 INTEGRAL A3 16 Extern tillsats Beräkningen av integralvärdet stoppas under värmestopp. Beräkningen av integralvärdet återupptas när värmestopp har upphört. I detta exempel är INTEGRAL A3 < INTEGRAL A2. Det innebär att extern tillsats kommer att aktiveras tidigare än intern tillsats. Förutsätter att dessa är aktiverade. 9.8 HYSTERES För att kunna starta värmepumpen i förtid vid hastiga förändringar av värmebehovet, så finns ett värde, HYSTERES, som kontrollerar skillnaden mellan den verkliga framledningstemperaturen, t 1 och den beräknade framledningstemperaturen, t 2. Om skillnaden blir lika med eller större än det inställda HYSTERES-värdet (x), det vill säga att ett behov av värme uppstår, eller att behovet av värme försvinner, snabbare än vad den ordinarie integralberäkningen har kalkylerat, så kommer integralvärdet att tvångsflyttas till antingen startvärdet (-60) INTEGRAL A1 eller till stoppvärdet (0) Figur 26. Förutsättningar för att HYSTERES tvångsflyttar integralvärdet. Position Beskrivning 1 Integral 2 Framledningstemperatur 3 t 1 4 t 2 5 Tid 6 Kompressorstopp (0) 7 Kompressorstart (-60) 8 Hysteres (Δt) x 9 Hysteres (Δt) x 9.9 AVFR KURVA För att starta en avfrostning av utedelen för DHP A/DHP AL, så gör styrsystemet en beräkning med hjälp av temperaturen på köldbärarreturen och utomhustemperaturen. Det som styr beräkningen är en linjär avfrostningskurva som kan ställas in så att värmepumpen och utedelen arbetar så optimalt som möjligt. Man kan ändra inställningen för tre olika värden: AVFR KURVA 0, AVFR KURVA -20 och Serviceanvisning VMGFC307 33
36 UTESTOPP. Avfrostningen startar när temperaturen på köldbärarreturen når avfrostningskurvans inställda gränsvärde vid en utomhustemperatur någonstans längs avfrostningskurvan. De två parametrar som man huvudsakligen ändrar är AVFR KURVA 0 och AVFR KURVA -20. Siffrorna bakom AVFR KURVA visar vilken utomhustemperatur inställningen görs för, det vill säga vid 0 C för AVFR KURVA 0 och -20 C för AVFR KURVA -20. Värdet -20 för AVFR KURVA -20 är det inställda värdet för UTESTOPP, så om värdet för UTESTOPP ändras kommer även siffran bakom AVFR KURVA att ändras. Fabriksinställningen för UTESTOPP är -20 C. Vid den här utomhustemperaturen stoppas driften med kompressorn och tillsatsen tar över. Det är väldigt sällan man behöver ändra på värdet för UTESTOPP, tester och driftfall har visat att -20 C fungerar alldeles utmärkt som stopptemperatur. I texten och figurerna här nedan används värdet -20 C för UTESTOPP. I displayen visas värdet för AVFR KURVA 0 och AVFR KURVA -20 med hjälp av en graf i teckenfönstret Figur 27. Graf som visar hur värdet för AVFR KURVA 0 kan ändras 1. Temperatur, inkommande köldbärarledning 2. Inställbart intervall för AVFR KURVA 0 är en köldbärarretur mellan -5 C och -15 C vid 0 C utomhustemperatur 3. Utomhustemperatur 4. Inställt värde för AVFR KURVA -20 Värdet för UTESTOPP som ställs in innebär att kompressorn inte längre kommer att användas för värme- eller varmvattenproduktion om utomhustemperaturen är lika med eller lägre än värdet. Värme och varmvattenproduktionen sker då enbart med hjälp av tillsatsen. Värdet för AVFR KURVA 0 är den temperatur köldbärarreturen tillåts nå när en avfrostningen ska starta vid utomhustemperaturen 0 C. På motsvarande sätt är värdet som ställs in för AVFR KURVA -20 den temperatur köldbärarreturen tillåts nå när en avfrostningen ska starta vid den inställda utomhustemperaturen för UTESTOPP. Inställningen för AVFR KURVA -20 innebär att värdet för UTESTOPP (-20 C) minskas med mellan 1 och 8 grader. Det avgör alltså hur mycket lägre temperaturen för köldbärarreturen får vara än -20 C i det här fallet Figur 28. Graf som visar hur värdet för AVFR KURVA -20 kan ändras 1. Temperatur, inkommande köldbärarledning 34 Serviceanvisning VMGFC307
37 2. Inställt värde för AVFR KURVA 0 3. Utomhustemperatur 4. Inställt värde för UTESTOPP, -20 C 5. Inställbart intervall för AVFR KURVA -20 är 1 C till 8 C lägre än UTESTOPP Dessa tre inställningar bildar tillsammans avfrostningskurvan och alla tre värden har en påverkan på när en avfrostning kommer att starta, även om det i huvudsak är AVFR KURVA 0 och AVFR KURVA -20 som ändras. Serviceanvisning VMGFC307 35
38 10 Felsökning 10.1 Larm Vid larm indikeras detta i teckenfönstret med texten LARM och larmmeddelande, se följande tabell. För larm som ej återställs automatiskt krävs kvittering. Kvittera larmet genom att ställa värmepumpen i driftläge OFF och sedan tillbaka till önskat driftläge. Meddelande HÖGTRYCK LÖST LÅGTRYCK LÖST MOTORSK LÖST BRINE UT BRINEFLÖDE LÅGT TILLSATS GIVARE UTE GIVARE FRAM GIVARE RETUR GIVARE VARMVATTEN GIVARE AVFROSTNING GIVARE KYLA FEL FASFÖLJD HÖG RETUR Betydelse Utlöst högtryckspressostat. Kompressor stoppad. Utlöst lågtryckspressostat. Kompressor stoppad. Utlöst motorskydd (överströmsrelä) kompressor, utlöst motorskydd för utedelens fläkt. På vissa modeller även larm från brinepump eller mjukstart. Kompressor stoppad. Köldbärare ut är lägre än inställd minimitemperatur. Kompressor stoppad. Ingen varmvattenproduktion sker. Flödesvakt ej aktiv vid senaste start. Kompressor stoppad. Ingen varmvattenproduktion sker. Överhettningsskydd utlöst. Ingen tillsatsvärme. Fel på utegivare. Vid styrsystemets beräkning av värmebehov används noll grader. Fel på framledningsgivare. Allt stoppat utom värmesystemets cirkulationspump. Fel på returgivare. Returtemperatur = Framledning -5 används. Beräknad framledningstemperatur begränsas till maximalt 45 C. Fel på givare för starttemperatur. Ingen varmvattenproduktion sker. Fel på avfrostningsgivare. Värme och varmvattenproduktion styrs istället mot utegivarens väde (gäller DHP-A, DHP-A Opti, DHP-AL, DHP-AL Opti). Fel på givare. Kylfunktion stoppas. Larm som visar att det är felaktig fasföljd till kompressorn. Endast visning och bara de första 10 minuterna. Larm som visar att hög returtemperatur hindrar kompressorns drift. Vid larm kommer värmepumpen om möjligt att leverera värme till huset, primärt med kompressorn, sekundärt med tillsats. Varmvattenproduktion kommer att upphöra för att indikera att något inträffat som bör uppmärksammas Mätpunkter 1. Koppla ur aktuell givare ur I/O-kort/kopplingsplint. 2. Mät upp resistansen för givaren och eventuell skarvkabel. 3. Mät sedan enbart givaren. Försiktighet! Vid resistansmätning av givarna måste först givarkablar kopplas loss från reglerutrustningen. Observera! För att säkerställa givarens värde ska aktuell temperatur kontrolleras mot uppmätt resistans. 36 Serviceanvisning VMGFC307
39 Kontrollmätning av givare vid felsökning Tabell 8. Utegivare/Avfrostningsgivare Tabell 9. övriga givare C ohm, Ω C kilo ohm, kω 0 66,3 5 52, , , , , , , , ,1 50 8,5 55 7,1 60 6,0 65 5,0 70 4,2 75 3,7 80 3,1 85 2, Kontrollpunkter Tabell 10. Temperaturer Benämning Kondenseringstemperatur Förångningstemperatur Överhettning Radiatorkrets Köldbärarkrets Överhettning R407C Värden 0,5-1,5 C över framledningstemperatur 7-8 C lägre än inkommande köldbärare 4-8 K temperaturdifferens 5-10 K temperaturdifferens 2-5 K temperaturdifferens 4K ±1 K Tabell 11. Expansionsventil fabriksinställning Benämning Danfoss TUBE R404A, 4,2 kw Danfoss TUBE R404A, 5,6 kw Danfoss TUBE R404A, 8,4 kw Danfoss TUEB R404A, 12,0 kw Danfoss TEDS R404A, 15,3 kw Inställning Från helt stängt läge, skruva 3 varv ut Från helt stängt läge, skruva 5,5 varv ut Från helt stängt läge, skruva 5 varv ut Från helt stängt läge, skruva 5,25 varv ut Från helt stängt läge, skruva 2,75 varv ut Serviceanvisning VMGFC307 37
40 Benämning Danfoss TUBE R407C, 11,0 kw Danfoss TUBE R407C, 17,0 kw Inställning Från helt stängt läge, skruva 6,25 varv ut Från helt stängt läge, skruva 5,5 varv ut Tabell 12. Bryttryck pressostater Köldmedia Pressostat Bryttryck R134a (Gäller endast för vissa modeller av DHP-C) R404A (Gäller endast för DHP-A, DHP-AL) Lågtryckspressostat Driftpressostat Högtryckspressostat Lågtryckspressostat Driftpressostat A Driftpressostat B Högtryckspressostat 0,03 MPa 1,80 MPa 2,45 MPa 0,08 MPa 2,65 MPa 2,85 MPa 3,10 MPa R407C Lågtryckspressostat 0,08 MPa Driftpressostat Högtryckspressostat 2,85 MPa 3,10 MPa 10.4 Driftproblem Larm Tabellerna i följande avsnitt är generella för alla olika typer av värmepumpar och kollektorlösningar. Tabellerna listar de troligaste och vanligaste orsakerna till problemet först. Vid felsökning av orsak till ett problem, börja med den första orsaken och gå nedåt i listan. Det kan även finnas flera sätt att felsöka en orsak där den troligaste eller vanligaste felsökningen är angiven först. Tabell 13. Problem Larm LP (lågtryckpressostat) Orsak Felsökning Åtgärd 1. Igensatt smutssil på brinekretsen. Kontrollera att smutssilen inte är igensatt. Vid behov rengör smutssilen. 2. Luft i brinekretsen. Lyssna efter luft i både värmepump och brinekrets. Avlufta brinekretsen enligt installationsanvisningen. 3. Stängda kranar, huvudkran eller påfyllningskoppel på brinekretsen. 4. Cirkulationspumpen för brinekretsen är defekt eller har kärvat fast. 5. Kabelbrott eller lös kabel till lågtryckpressostaten. Kontrollera att avstängningskranen eller eventuellt andra kranar är öppna. Kontrollera: Att cirkulationspumpen snurrar. Att avstängningsventilerna är öppna. Att smutssilen inte är igensatt. Att ingen luft finns i värmesystemet. Kontrollera att båda kablarna är anslutna på pressostaten. Kontrollera med summer att kabelbrott inte föreligger. Koppla loss kablarna från pressotat och kretskort för att göra detta. Öppna stängda kranar. Cirkulationspumpen kan ha kärvat fast, om detta har hänt så öppna avluftningsskruven och försök lossa på skovelhjulet med t.ex. en skruvmejsel. Öppna stängda ventiler eller kranar. Kontrollera och vid behov rengör smutssilen. Vid behov, avlufta värmesystemet enligt installationsanvisningen. Om kabel lossnat, anslut den. Om kabelbrott konstaterats, byt ut den. 38 Serviceanvisning VMGFC307
41 Orsak Felsökning Åtgärd 6. Lågtryckspressostaten öppnar för tidigt. 7. Fel typ av frostskyddsvätska, skall vara enligt anvisning. 8. Felaktig blandning av frostskyddsvätskan, koncentration skall vara enligt anvisning. 9. Kort aktiv kollektor, t.ex. kort eller torrt borrhål, kort ytjordkollektor. 10. För lång kollektor, för stort tryckfall. 11. Expansionventilen defekt eller felinställd. 12. Köldmediebrist, för liten mängd köldmedium i systemet. Fel pressostat monterad. Högre bryttryck än vad det är avsett. Se märkning. Fel på pressostaten, öppnar vid ett högre tryck än angett (märktryck). Kontrollera med manometerställ. Defekt pressostat, alltid öppen. Kontrollera att rätt frostskyddsvätska används. Kontrollera blandningens fryspunkt med glykolmätare (refraktometer). Kontrollera hur lång kollektor som används och jämför med kollektorlängden i dimensioneringsunderlaget. Kontrollera dessutom att kollektorn inte hänger i tomma luften om borrhål används. Kontrollera hur lång kollektor som används och att det är parallellkopplat (och inte seriekopplat) om det används mer än 1 slinga. Kontrollera med manometerställ och termometer vad anläggningens överhettning är. Kontrollera dessutom att bulb och kapillärrör är oskadade och att bulben är korrekt monterad. Kontrollera med manometerställ och termometer att anläggningens överhettning är korrekt för det specifika köldmediet. 13. Stopp i torkfilter. Kontrollera temperaturdifferensen över torkfiltret, Det får skilja max en grad. Om det skiljer mer är filtret igensatt. Mätning ska ske under drift. Om lågtryckspressostaten öppnar för tidigt eller alltid är öppen, byt ut den. Om fel frostskyddsvätska används måste man tömma hela systemet och fylla på med ny blandning. Om blandningen inte är enligt anvisning så måste man blanda om den med ett externt kärl. Detta för att vätskorna inte klarar att blanda sig med varandra om man fyller en av dem på direkt i systemet. Om den aktiva kollektorn är för kort så kan inte värmepumpen tillgodogöra sig tillräckligt med energi från värmekällan vilket leder till att den kommer att behöva tillsats för att täcka energibehovet. Om det används längre kollektor än rekommenderat till den specifika värmepumpen måste man dela upp den på flera parallellkopplade slingor. Om inte överhettningen överensstämmer med anvisningen för det specifika köldmediet så justera expansionsventilen tills rätt värde erhålles. Se separat anvisning för kylteknik. Om det inte går att justera in överhettningen med expansionsventilen eller om kapillärröret/bulben är skadat, byt den. Använd korrekt förfarande (beroende på typ av köldmedium) för att mäta in rätt köldmediefyllning. Om det befaras vara en läcka i köldmediekretsen måste läcksökning och eventuell åtgärd utföras. Om torkfiltret konstateras vara tätt, byt ut det. Serviceanvisning VMGFC307 39
