Monteringssystem för ventilerade fasadpaneler

Transkript

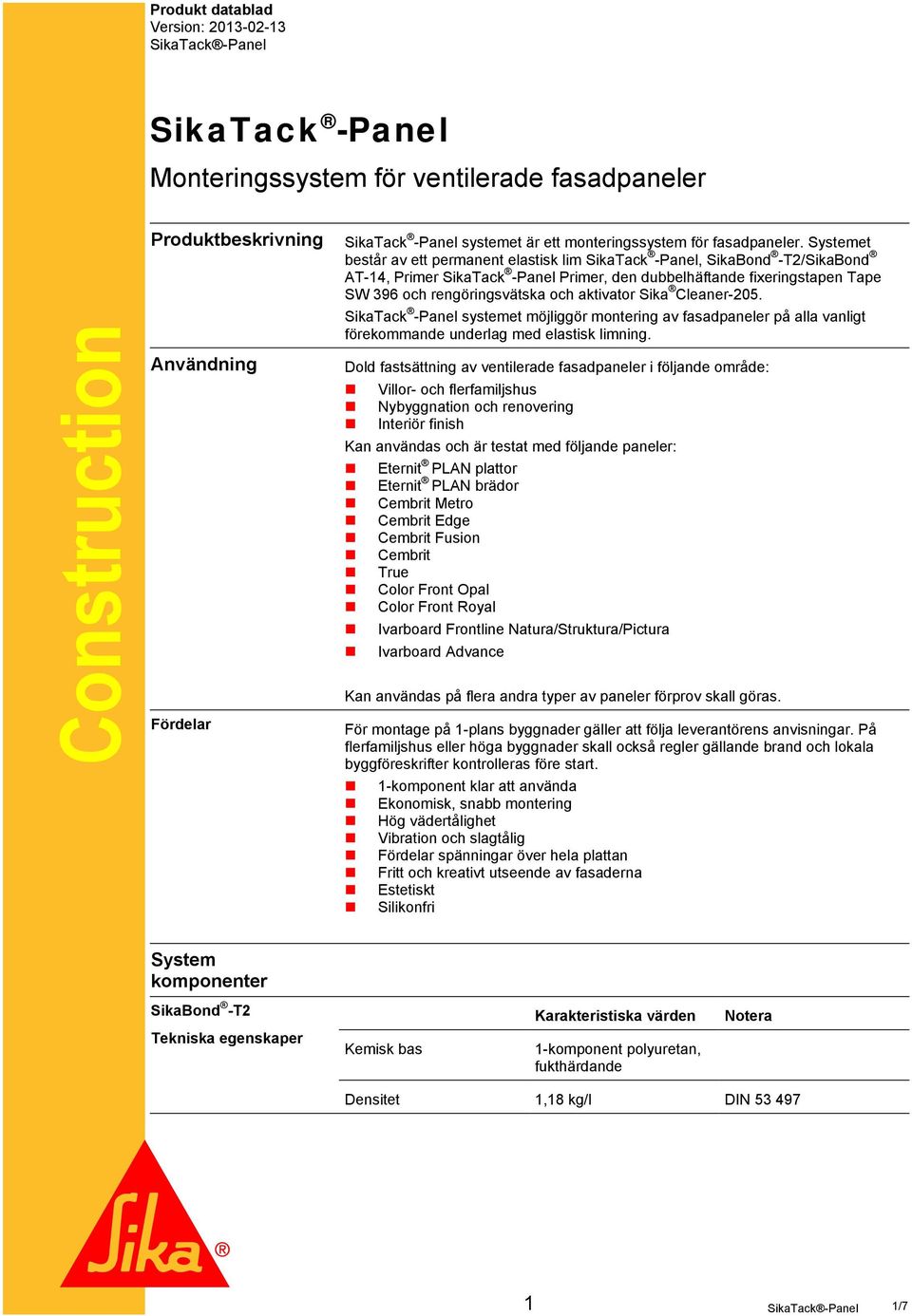

1 Produkt datablad Version: SikaTack -Panel Monteringssystem för ventilerade fasadpaneler Construction Produktbeskrivning Användning Fördelar SikaTack -Panel systemet är ett monteringssystem för fasadpaneler. Systemet består av ett permanent elastisk lim SikaTack -Panel, SikaBond -T2/SikaBond AT-14, Primer SikaTack -Panel Primer, den dubbelhäftande fixeringstapen Tape SW 396 och rengöringsvätska och aktivator Sika Cleaner-205. SikaTack -Panel systemet möjliggör montering av fasadpaneler på alla vanligt förekommande underlag med elastisk limning. Dold fastsättning av ventilerade fasadpaneler i följande område: Villor- och flerfamiljshus Nybyggnation och renovering Interiör finish Kan användas och är testat med följande paneler: Eternit PLAN plattor Eternit PLAN brädor Cembrit Metro Cembrit Edge Cembrit Fusion Cembrit True Color Front Opal Color Front Royal Ivarboard Frontline Natura/Struktura/Pictura Ivarboard Advance Kan användas på flera andra typer av paneler förprov skall göras. För montage på 1-plans byggnader gäller att följa leverantörens anvisningar. På flerfamiljshus eller höga byggnader skall också regler gällande brand och lokala byggföreskrifter kontrolleras före start. 1-komponent klar att använda Ekonomisk, snabb montering Hög vädertålighet Vibration och slagtålig Fördelar spänningar över hela plattan Fritt och kreativt utseende av fasaderna Estetiskt Silikonfri System komponenter SikaBond -T2 Tekniska egenskaper Kemisk bas Karakteristiska värden 1-komponent polyuretan, fukthärdande Notera Densitet 1,18 kg/l DIN /7

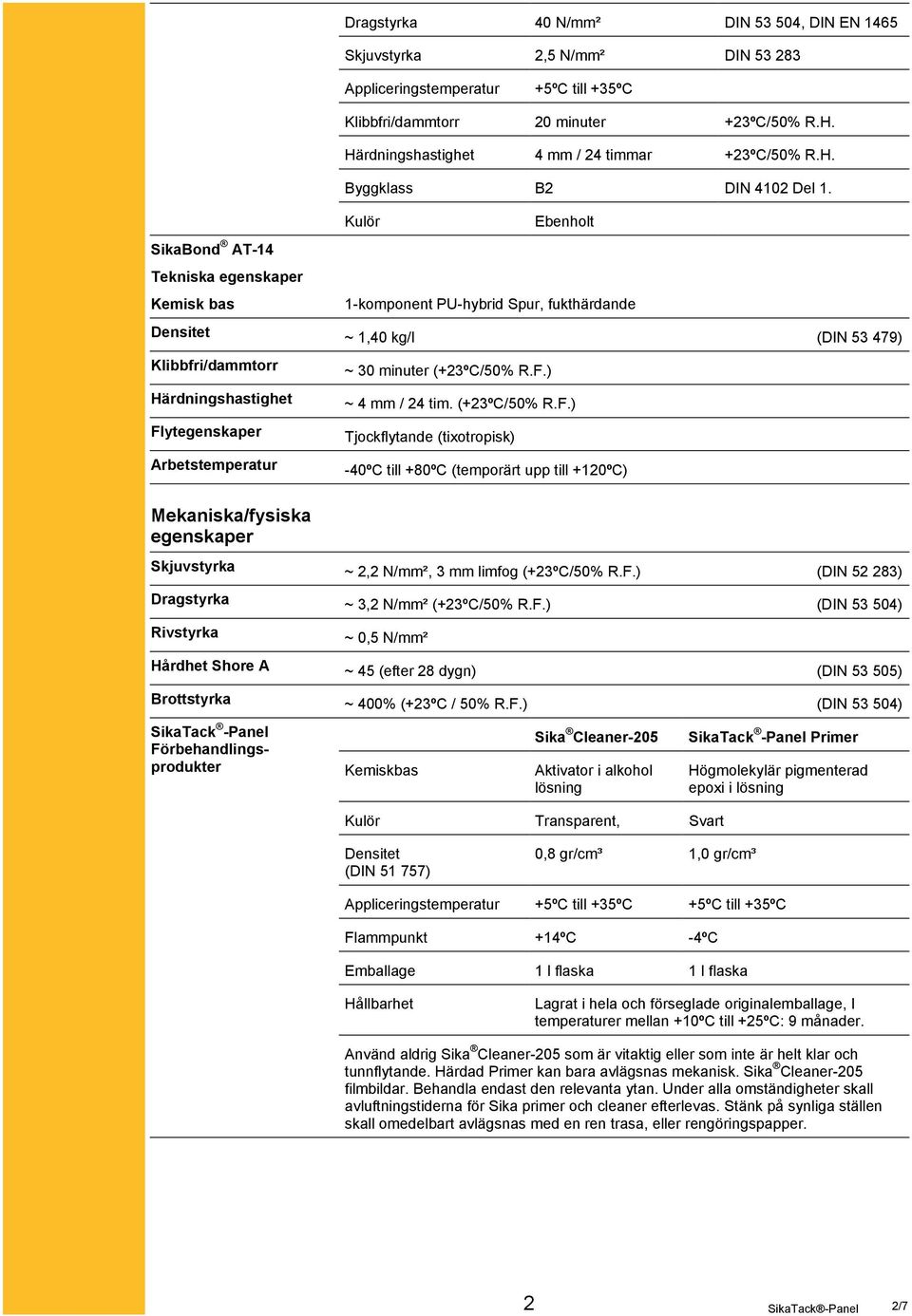

2 Dragstyrka 40 N/mm² DIN , DIN EN 1465 Skjuvstyrka 2,5 N/mm² DIN Appliceringstemperatur +5ºC till +35ºC Klibbfri/dammtorr 20 minuter +23ºC/50% R.H. Härdningshastighet 4 mm / 24 timmar +23ºC/50% R.H. Byggklass B2 DIN 4102 Del 1. SikaBond AT-14 Tekniska egenskaper Kemisk bas Kulör Ebenholt 1-komponent PU-hybrid Spur, fukthärdande Densitet ~ 1,40 kg/l (DIN ) Klibbfri/dammtorr Härdningshastighet Flytegenskaper Arbetstemperatur ~ 30 minuter (+23ºC/50% R.F.) ~ 4 mm / 24 tim. (+23ºC/50% R.F.) Tjockflytande (tixotropisk) -40ºC till +80ºC (temporärt upp till +120ºC) Mekaniska/fysiska egenskaper Skjuvstyrka ~ 2,2 N/mm², 3 mm limfog (+23ºC/50% R.F.) (DIN ) Dragstyrka ~ 3,2 N/mm² (+23ºC/50% R.F.) (DIN ) Rivstyrka ~ 0,5 N/mm² Hårdhet Shore A ~ 45 (efter 28 dygn) (DIN ) Brottstyrka ~ 400% (+23ºC / 50% R.F.) (DIN ) SikaTack -Panel Förbehandlingsprodukter Kemiskbas Sika Cleaner-205 Aktivator i alkohol lösning SikaTack -Panel Primer Högmolekylär pigmenterad epoxi i lösning Kulör Transparent, Svart Densitet (DIN ) 0,8 gr/cm³ 1,0 gr/cm³ Appliceringstemperatur +5ºC till +35ºC +5ºC till +35ºC Flammpunkt +14ºC -4ºC Emballage 1 l flaska 1 l flaska Hållbarhet Lagrat i hela och förseglade originalemballage, I temperaturer mellan +10ºC till +25ºC: 9 månader. Använd aldrig Sika Cleaner-205 som är vitaktig eller som inte är helt klar och tunnflytande. Härdad Primer kan bara avlägsnas mekanisk. Sika Cleaner-205 filmbildar. Behandla endast den relevanta ytan. Under alla omständigheter skall avluftningstiderna för Sika primer och cleaner efterlevas. Stänk på synliga ställen skall omedelbart avlägsnas med en ren trasa, eller rengöringspapper. 2 2/7

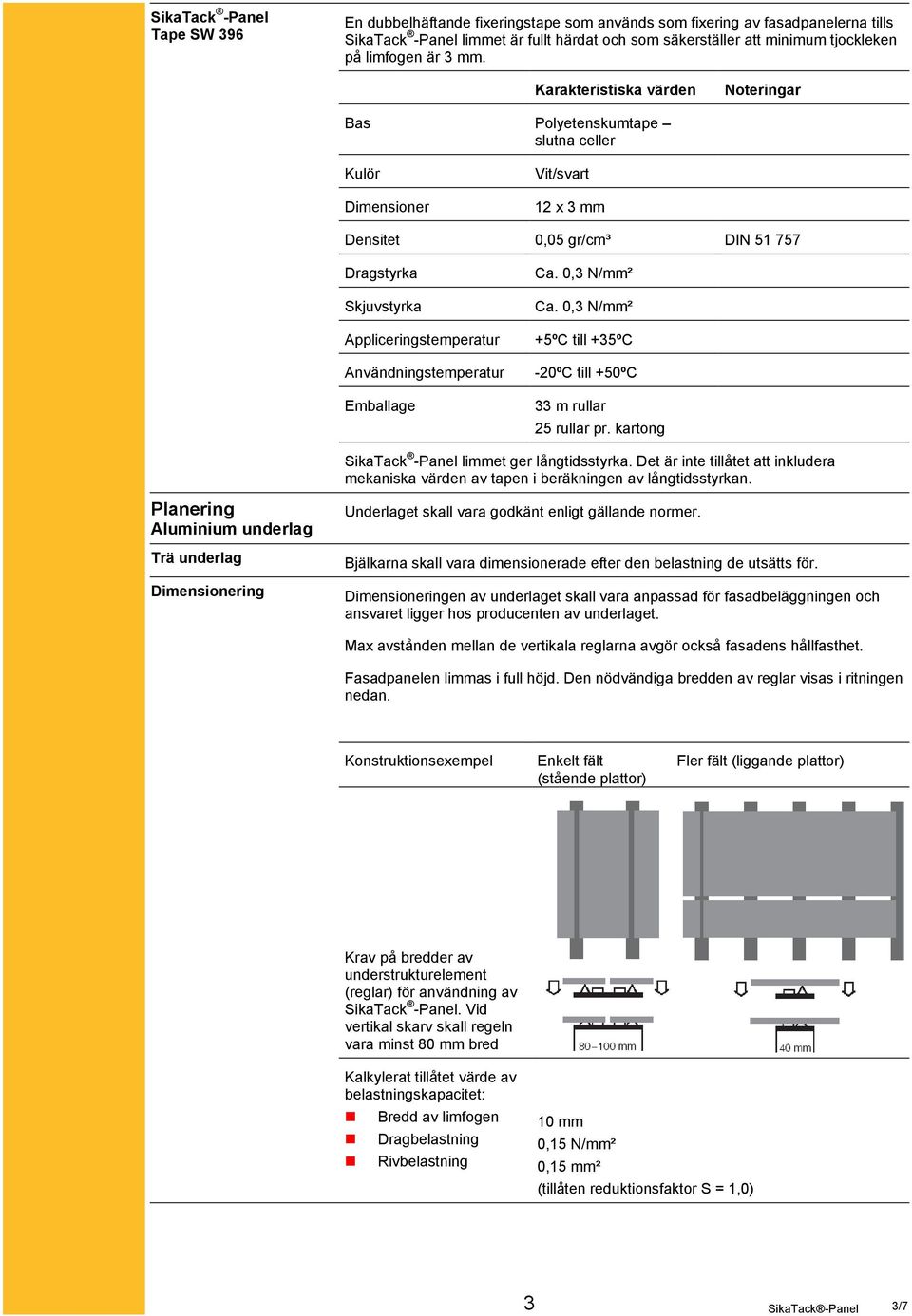

3 SikaTack -Panel Tape SW 396 En dubbelhäftande fixeringstape som används som fixering av fasadpanelerna tills SikaTack -Panel limmet är fullt härdat och som säkerställer att minimum tjockleken på limfogen är 3 mm. Karakteristiska värden Noteringar Bas Polyetenskumtape slutna celler Kulör Dimensioner Vit/svart 12 x 3 mm Densitet 0,05 gr/cm³ DIN Dragstyrka Skjuvstyrka Appliceringstemperatur Användningstemperatur Emballage Ca. 0,3 N/mm² Ca. 0,3 N/mm² +5ºC till +35ºC -20ºC till +50ºC 33 m rullar 25 rullar pr. kartong SikaTack -Panel limmet ger långtidsstyrka. Det är inte tillåtet att inkludera mekaniska värden av tapen i beräkningen av långtidsstyrkan. Planering Aluminium underlag Trä underlag Dimensionering Underlaget skall vara godkänt enligt gällande normer. Bjälkarna skall vara dimensionerade efter den belastning de utsätts för. Dimensioneringen av underlaget skall vara anpassad för fasadbeläggningen och ansvaret ligger hos producenten av underlaget. Max avstånden mellan de vertikala reglarna avgör också fasadens hållfasthet. Fasadpanelen limmas i full höjd. Den nödvändiga bredden av reglar visas i ritningen nedan. Konstruktionsexempel Enkelt fält (stående plattor) Fler fält (liggande plattor) Krav på bredder av understrukturelement (reglar) för användning av SikaTack -Panel. Vid vertikal skarv skall regeln vara minst 80 mm bred Kalkylerat tillåtet värde av belastningskapacitet: Bredd av limfogen Dragbelastning Rivbelastning 10 mm 0,15 N/mm² 0,15 mm² (tillåten reduktionsfaktor S = 1,0) 3 3/7

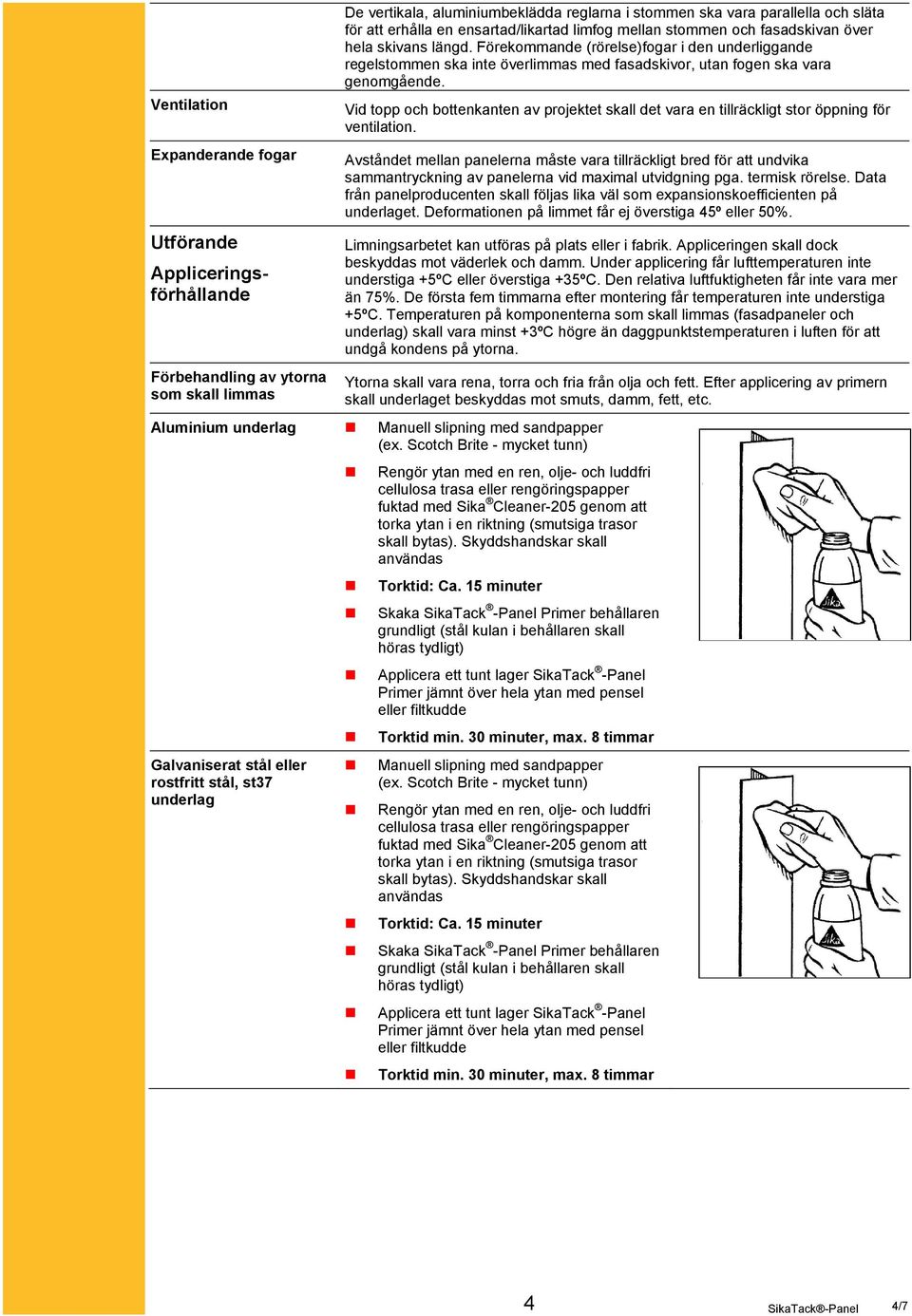

4 Ventilation Expanderande fogar Utförande Appliceringsförhållande Förbehandling av ytorna som skall limmas De vertikala, aluminiumbeklädda reglarna i stommen ska vara parallella och släta för att erhålla en ensartad/likartad limfog mellan stommen och fasadskivan över hela skivans längd. Förekommande (rörelse)fogar i den underliggande regelstommen ska inte överlimmas med fasadskivor, utan fogen ska vara genomgående. Vid topp och bottenkanten av projektet skall det vara en tillräckligt stor öppning för ventilation. Avståndet mellan panelerna måste vara tillräckligt bred för att undvika sammantryckning av panelerna vid maximal utvidgning pga. termisk rörelse. Data från panelproducenten skall följas lika väl som expansionskoefficienten på underlaget. Deformationen på limmet får ej överstiga 45º eller 50%. Limningsarbetet kan utföras på plats eller i fabrik. Appliceringen skall dock beskyddas mot väderlek och damm. Under applicering får lufttemperaturen inte understiga +5ºC eller överstiga +35ºC. Den relativa luftfuktigheten får inte vara mer än 75%. De första fem timmarna efter montering får temperaturen inte understiga +5ºC. Temperaturen på komponenterna som skall limmas (fasadpaneler och underlag) skall vara minst +3ºC högre än daggpunktstemperaturen i luften för att undgå kondens på ytorna. Ytorna skall vara rena, torra och fria från olja och fett. Efter applicering av primern skall underlaget beskyddas mot smuts, damm, fett, etc. Aluminium underlag Manuell slipning med sandpapper (ex. Scotch Brite - mycket tunn) Rengör ytan med en ren, olje- och luddfri cellulosa trasa eller rengöringspapper fuktad med Sika Cleaner-205 genom att torka ytan i en riktning (smutsiga trasor skall bytas). Skyddshandskar skall användas Torktid: Ca. 15 minuter Galvaniserat stål eller rostfritt stål, st37 underlag Manuell slipning med sandpapper (ex. Scotch Brite - mycket tunn) Rengör ytan med en ren, olje- och luddfri cellulosa trasa eller rengöringspapper fuktad med Sika Cleaner-205 genom att torka ytan i en riktning (smutsiga trasor skall bytas). Skyddshandskar skall användas Torktid: Ca. 15 minuter 4 4/7

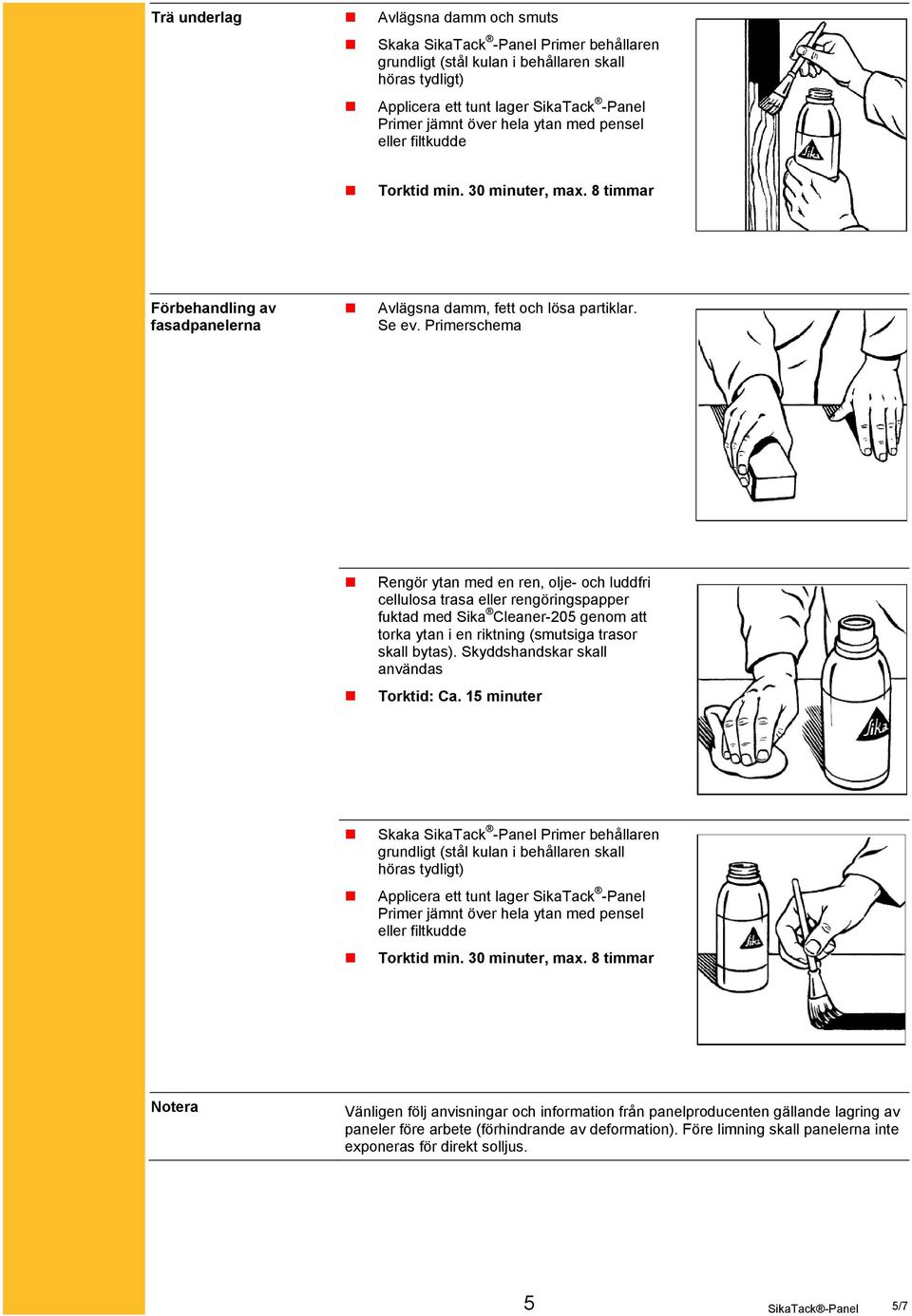

5 Trä underlag Avlägsna damm och smuts Förbehandling av fasadpanelerna Avlägsna damm, fett och lösa partiklar. Se ev. Primerschema Rengör ytan med en ren, olje- och luddfri cellulosa trasa eller rengöringspapper fuktad med Sika Cleaner-205 genom att torka ytan i en riktning (smutsiga trasor skall bytas). Skyddshandskar skall användas Torktid: Ca. 15 minuter Notera Vänligen följ anvisningar och information från panelproducenten gällande lagring av paneler före arbete (förhindrande av deformation). Före limning skall panelerna inte exponeras för direkt solljus. 5 5/7

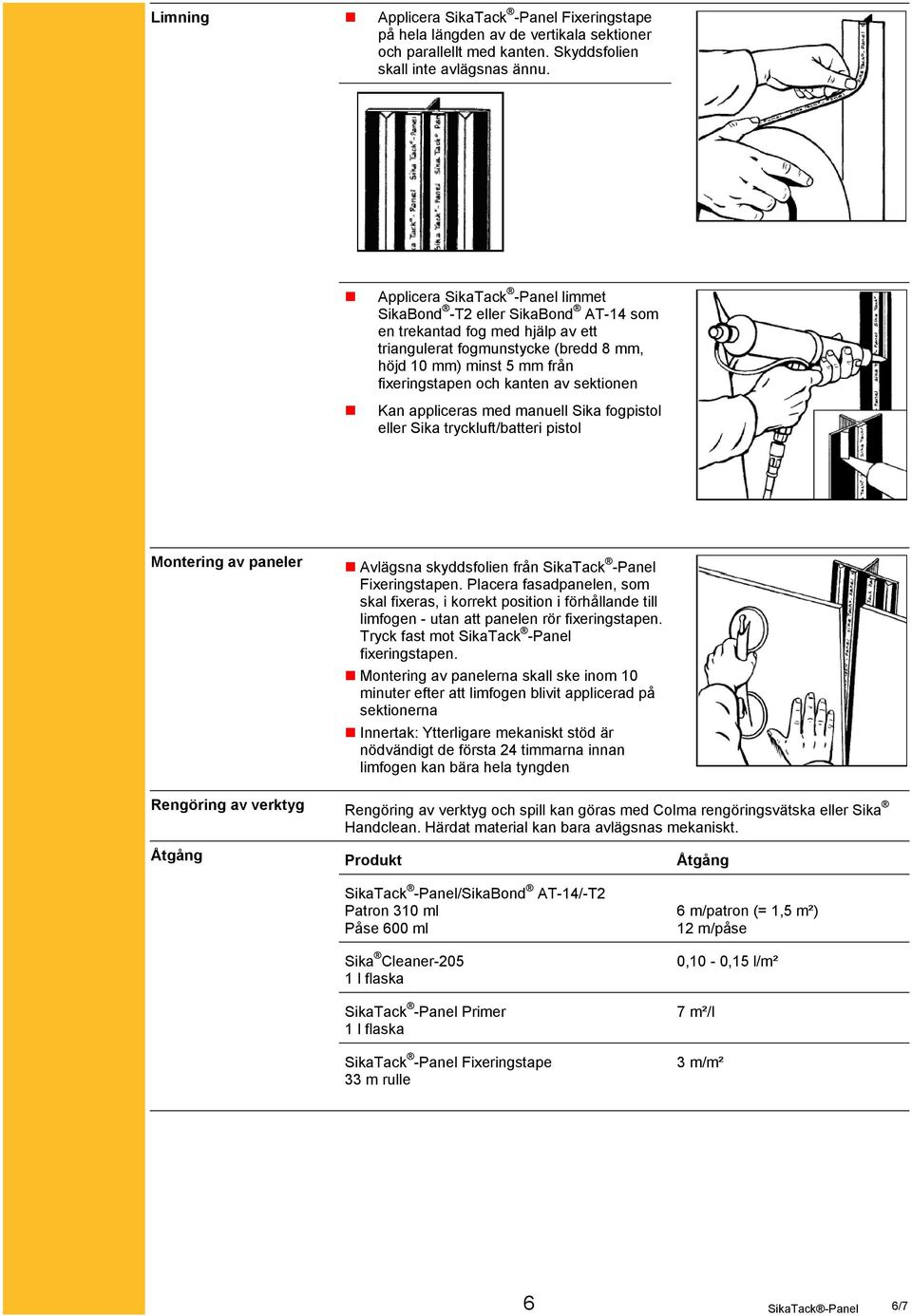

6 Limning Applicera SikaTack -Panel Fixeringstape på hela längden av de vertikala sektioner och parallellt med kanten. Skyddsfolien skall inte avlägsnas ännu. Applicera SikaTack -Panel limmet SikaBond -T2 eller SikaBond AT-14 som en trekantad fog med hjälp av ett triangulerat fogmunstycke (bredd 8 mm, höjd 10 mm) minst 5 mm från fixeringstapen och kanten av sektionen Kan appliceras med manuell Sika fogpistol eller Sika tryckluft/batteri pistol Montering av paneler Avlägsna skyddsfolien från SikaTack -Panel Fixeringstapen. Placera fasadpanelen, som skal fixeras, i korrekt position i förhållande till limfogen - utan att panelen rör fixeringstapen. Tryck fast mot SikaTack -Panel fixeringstapen. Montering av panelerna skall ske inom 10 minuter efter att limfogen blivit applicerad på sektionerna Innertak: Ytterligare mekaniskt stöd är nödvändigt de första 24 timmarna innan limfogen kan bära hela tyngden Rengöring av verktyg Rengöring av verktyg och spill kan göras med Colma rengöringsvätska eller Sika Handclean. Härdat material kan bara avlägsnas mekaniskt. Åtgång Produkt Åtgång SikaTack -Panel/SikaBond AT-14/-T2 Patron 310 ml Påse 600 ml Sika Cleaner l flaska SikaTack -Panel Primer 1 l flaska SikaTack -Panel Fixeringstape 33 m rulle 6 m/patron (= 1,5 m²) 12 m/påse 0,10-0,15 l/m² 7 m²/l 3 m/m² 6 6/7

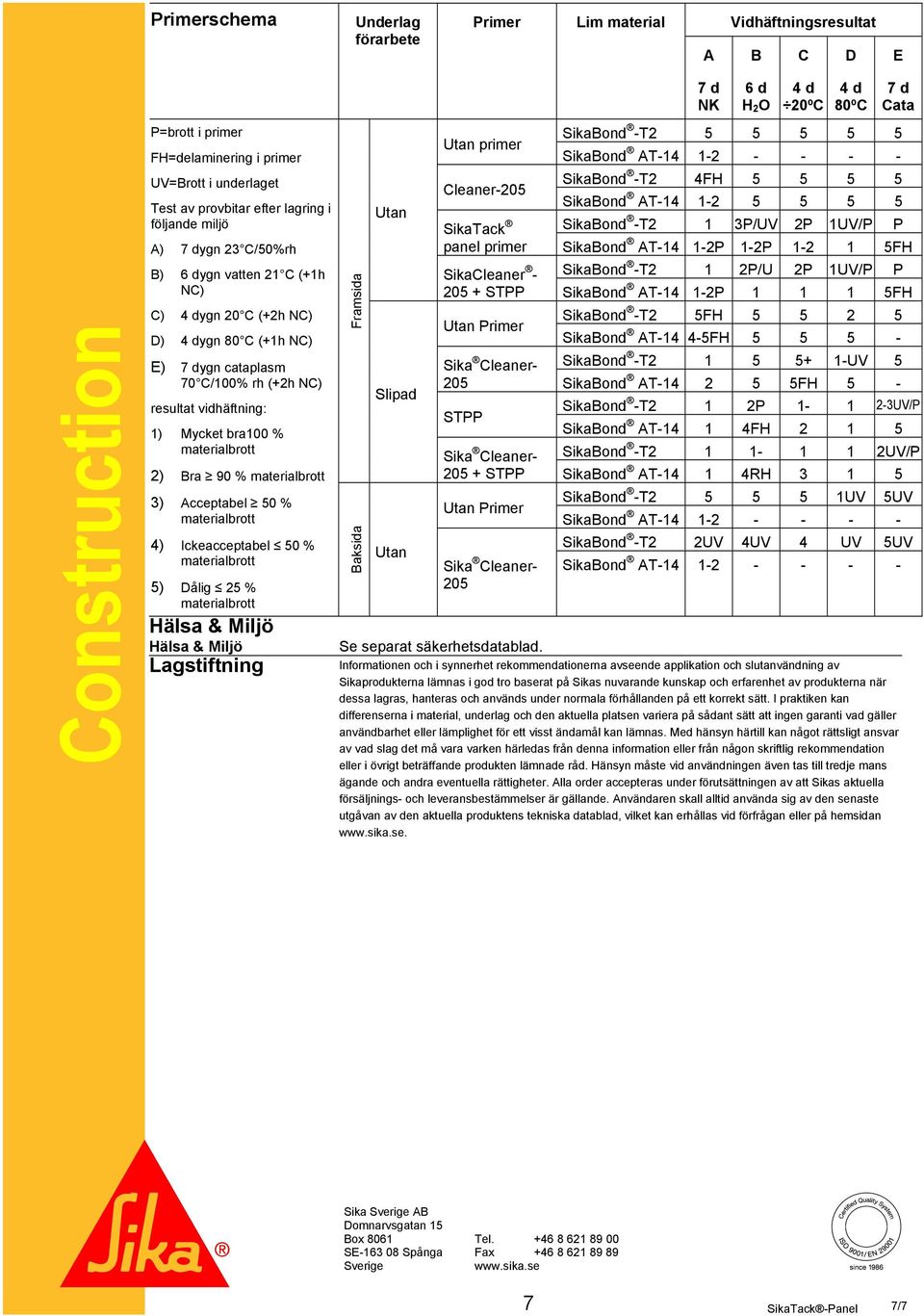

7 Primerschema Underlag förarbete Primer Lim material Vidhäftningsresultat A B C D E Construction P=brott i primer FH=delaminering i primer UV=Brott i underlaget Test av provbitar efter lagring i följande miljö A) 7 dygn 23 C/50%rh B) 6 dygn vatten 21 C (+1h NC) C) 4 dygn 20 C (+2h NC) D) 4 dygn 80 C (+1h NC) E) 7 dygn cataplasm 70 C/100% rh (+2h NC) resultat vidhäftning: 1) Mycket bra100 % 2) Bra 90 % 3) Acceptabel 50 % 4) Ickeacceptabel 50 % 5) Dålig 25 % Hälsa & Miljö Hälsa & Miljö Lagstiftning Framsida Baksida Utan Slipad Utan Utan primer Cleaner-205 SikaTack panel primer SikaCleaner STPP Utan Primer Sika Cleaner- 205 STPP Sika Cleaner STPP Utan Primer Sika Cleaner d NK 6 d H 2 O 4 d 20ºC 4 d 80ºC 7 d Cata SikaBond -T SikaBond AT SikaBond -T2 4FH SikaBond AT SikaBond -T2 1 3P/UV 2P 1UV/P P SikaBond AT P 1-2P FH SikaBond -T2 1 2P/U 2P 1UV/P P SikaBond AT P FH SikaBond -T2 5FH SikaBond AT FH SikaBond -T UV 5 SikaBond AT FH 5 - SikaBond -T2 1 2P UV/P SikaBond AT FH SikaBond -T UV/P SikaBond AT RH SikaBond -T UV 5UV SikaBond AT SikaBond -T2 2UV 4UV 4 UV 5UV SikaBond AT Se separat säkerhetsdatablad. Informationen och i synnerhet rekommendationerna avseende applikation och slutanvändning av Sikaprodukterna lämnas i god tro baserat på Sikas nuvarande kunskap och erfarenhet av produkterna när dessa lagras, hanteras och används under normala förhållanden på ett korrekt sätt. I praktiken kan differenserna i material, underlag och den aktuella platsen variera på sådant sätt att ingen garanti vad gäller användbarhet eller lämplighet för ett visst ändamål kan lämnas. Med hänsyn härtill kan något rättsligt ansvar av vad slag det må vara varken härledas från denna information eller från någon skriftlig rekommendation eller i övrigt beträffande produkten lämnade råd. Hänsyn måste vid användningen även tas till tredje mans ägande och andra eventuella rättigheter. Alla order accepteras under förutsättningen av att Sikas aktuella försäljnings- och leveransbestämmelser är gällande. Användaren skall alltid använda sig av den senaste utgåvan av den aktuella produktens tekniska datablad, vilket kan erhållas vid förfrågan eller på hemsidan Sika Sverige AB Domnarvsgatan 15 Box 8061 SE Spånga Sverige Tel Fax /7
