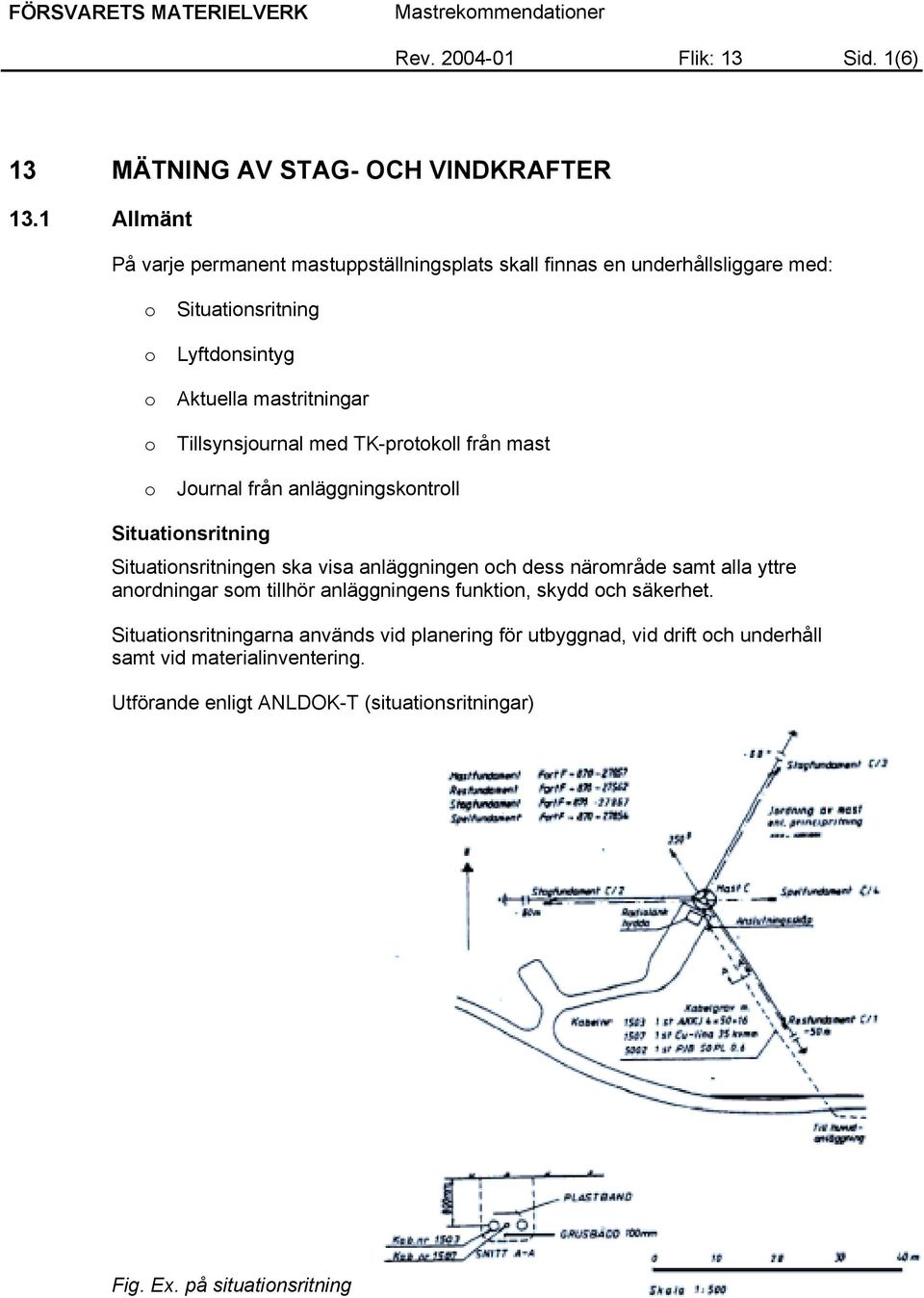

1 Rev Flik: 13 Sid. 1(6) 13 MÄTNING AV STAG- OCH VINDKRAFTER 13.1 Allmänt På varje permanent mastuppställningsplats skall finnas en underhållsliggare med: o Situationsritning o Lyftdonsintyg o Aktuella mastritningar o Tillsynsjournal med TK-protokoll från mast o Journal från anläggningskontroll Situationsritning Situationsritningen ska visa anläggningen och dess närområde samt alla yttre anordningar som tillhör anläggningens funktion, skydd och säkerhet. Situationsritningarna används vid planering för utbyggnad, vid drift och underhåll samt vid materialinventering. Utförande enligt ANLDOK-T (situationsritningar) Fig. Ex. på situationsritning

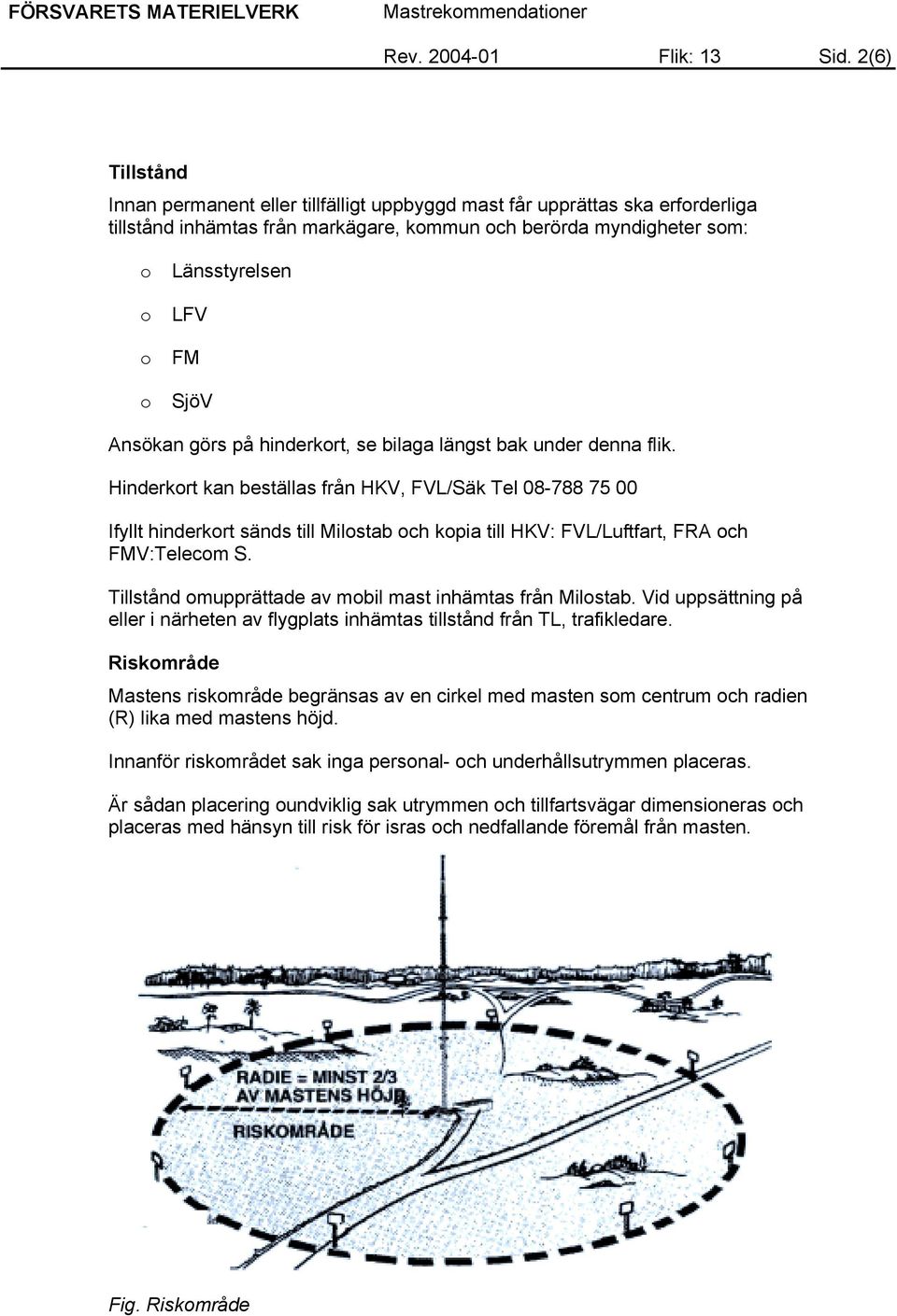

2 Rev Flik: 13 Sid. 2(6) Tillstånd Innan permanent eller tillfälligt uppbyggd mast får upprättas ska erforderliga tillstånd inhämtas från markägare, kommun och berörda myndigheter som: o Länsstyrelsen o LFV o FM o SjöV Ansökan görs på hinderkort, se bilaga längst bak under denna flik. Hinderkort kan beställas från HKV, FVL/Säk Tel Ifyllt hinderkort sänds till Milostab och kopia till HKV: FVL/Luftfart, FRA och FMV:Telecom S. Tillstånd omupprättade av mobil mast inhämtas från Milostab. Vid uppsättning på eller i närheten av flygplats inhämtas tillstånd från TL, trafikledare. Riskområde Mastens riskområde begränsas av en cirkel med masten som centrum och radien (R) lika med mastens höjd. Innanför riskområdet sak inga personal- och underhållsutrymmen placeras. Är sådan placering oundviklig sak utrymmen och tillfartsvägar dimensioneras och placeras med hänsyn till risk för isras och nedfallande föremål från masten. Fig. Riskområde

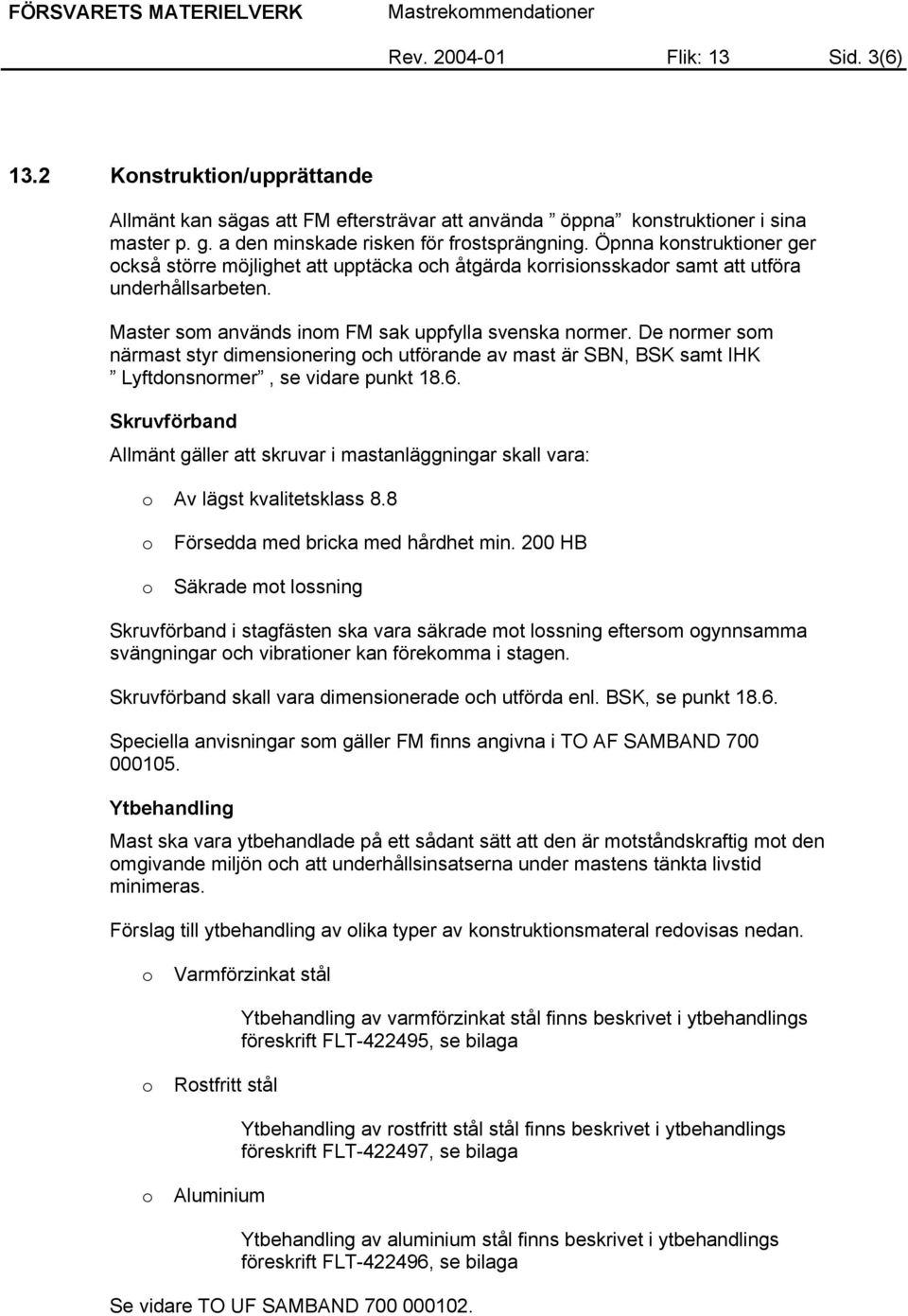

3 Rev Flik: 13 Sid. 3(6) 13.2 Konstruktion/upprättande Allmänt kan sägas att FM eftersträvar att använda öppna konstruktioner i sina master p. g. a den minskade risken för frostsprängning. Öpnna konstruktioner ger också större möjlighet att upptäcka och åtgärda korrisionsskador samt att utföra underhållsarbeten. Master som används inom FM sak uppfylla svenska normer. De normer som närmast styr dimensionering och utförande av mast är SBN, BSK samt IHK Lyftdonsnormer, se vidare punkt Skruvförband Allmänt gäller att skruvar i mastanläggningar skall vara: o Av lägst kvalitetsklass 8.8 o Försedda med bricka med hårdhet min. 200 HB o Säkrade mot lossning Skruvförband i stagfästen ska vara säkrade mot lossning eftersom ogynnsamma svängningar och vibrationer kan förekomma i stagen. Skruvförband skall vara dimensionerade och utförda enl. BSK, se punkt Speciella anvisningar som gäller FM finns angivna i TO AF SAMBAND Ytbehandling Mast ska vara ytbehandlade på ett sådant sätt att den är motståndskraftig mot den omgivande miljön och att underhållsinsatserna under mastens tänkta livstid minimeras. Förslag till ytbehandling av olika typer av konstruktionsmateral redovisas nedan. o Varmförzinkat stål o Rostfritt stål o Aluminium Ytbehandling av varmförzinkat stål finns beskrivet i ytbehandlings föreskrift FLT , se bilaga Ytbehandling av rostfritt stål stål finns beskrivet i ytbehandlings föreskrift FLT , se bilaga Ytbehandling av aluminium stål finns beskrivet i ytbehandlings föreskrift FLT , se bilaga Se vidare TO UF SAMBAND

4 Rev Flik: 13 Sid. 4(6) Stagförankring/staginfästning Stagförankring/stagfäste som är utsatt för dragpåkänning i tjockleks-riktningen skall genomgå ultraljudskontroll, eller utföras i speciell kvalitet som är kontrollerad vid framställning. Skruvförband i stagfästen ska vara säkrade mot lossning eftersom ogynnsamma svängningar och vibrationer kan förekomma i stagen. Som linfäste för linor upp till 105 mm* rekommenderas rakkilad stagskruv. Se vidare TO AF SAMBAND , TO AF SAMBAND och TO AF SAMBAND Staglinor Staglina ska dimensionerad med hänsyn till största förekommande last samt till de deformationskrav som mastens antennsystem ställer. Generellt gäller för permanent uppställda master att staglinor förspänns med 10% av brottlasten, om inte kontrollberäkning visar att annan förspänning är lämpligare. Normalt används förzinkade fåtrådiga stållinor. I områden med starkt korrossiv miljö kan det dock vara lämpligt att använda rostfria staglinor. För isolerade stag finns ett flertal olika syntetfiberlinor på marknaden. På grund sin känslighet för brand, i omgivande vegetation, skall dessa linor alltid förses med brandhärdigt material i sin nedre del, t ex stållina, kätting eller annat brandhärdigt material. Se vidare TO AF SAMBAND Elinstallation Bestämmelser som styr elinstallationer finns i starkströmsföreskrifterna, ELSÄK- FS 1994:4. Starkströmsföreskrifterna reglerar hur: o Starkströmsanläggning och elmateriel ska vara utförd o Hur starkströmsanläggning och elmateriel ska underhållas och kontrolleras o Hur den personal som handhar elanläggnings skötsel ska skyddas mot skada I elinstallatörsförordningen SFS: 1990:806 framgår vilka arbeten som måste utföras av behörig elinstallatör och var ansvaret ligger vid utförande, ändring eller reparation av starkströmsanläggning. I arbetsmiljölagen framgår att arbetsgivaren har huvudansvaret för att arbete med starkströmsanläggning bedrivs på ett för arbetstagaren betryggande sätt.

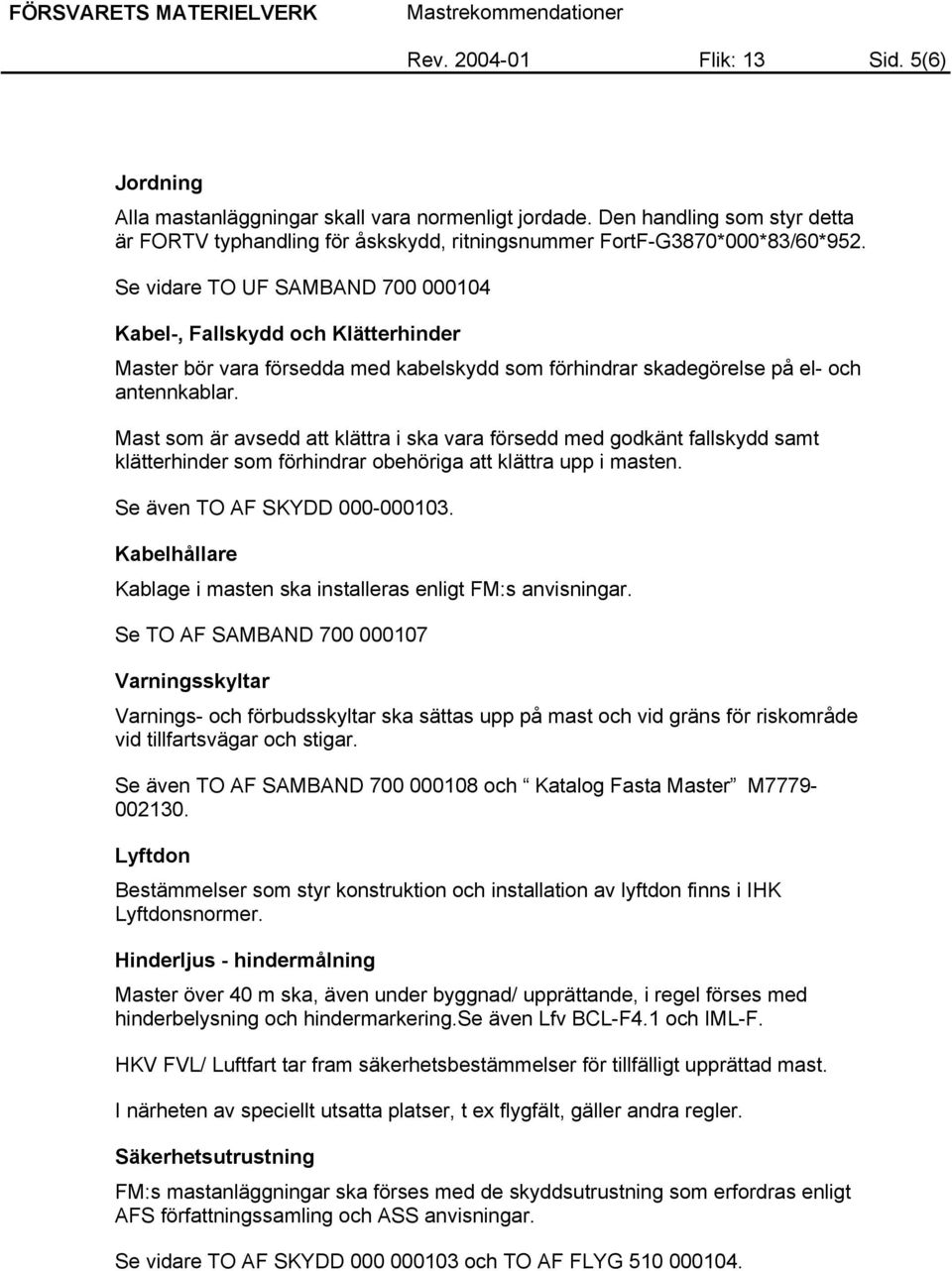

5 Rev Flik: 13 Sid. 5(6) Jordning Alla mastanläggningar skall vara normenligt jordade. Den handling som styr detta är FORTV typhandling för åskskydd, ritningsnummer FortF-G3870*000*83/60*952. Se vidare TO UF SAMBAND Kabel-, Fallskydd och Klätterhinder Master bör vara försedda med kabelskydd som förhindrar skadegörelse på el- och antennkablar. Mast som är avsedd att klättra i ska vara försedd med godkänt fallskydd samt klätterhinder som förhindrar obehöriga att klättra upp i masten. Se även TO AF SKYDD Kabelhållare Kablage i masten ska installeras enligt FM:s anvisningar. Se TO AF SAMBAND Varningsskyltar Varnings- och förbudsskyltar ska sättas upp på mast och vid gräns för riskområde vid tillfartsvägar och stigar. Se även TO AF SAMBAND och Katalog Fasta Master M Lyftdon Bestämmelser som styr konstruktion och installation av lyftdon finns i IHK Lyftdonsnormer. Hinderljus - hindermålning Master över 40 m ska, även under byggnad/ upprättande, i regel förses med hinderbelysning och hindermarkering.se även Lfv BCL-F4.1 och IML-F. HKV FVL/ Luftfart tar fram säkerhetsbestämmelser för tillfälligt upprättad mast. I närheten av speciellt utsatta platser, t ex flygfält, gäller andra regler. Säkerhetsutrustning FM:s mastanläggningar ska förses med de skyddsutrustning som erfordras enligt AFS författningssamling och ASS anvisningar. Se vidare TO AF SKYDD och TO AF FLYG

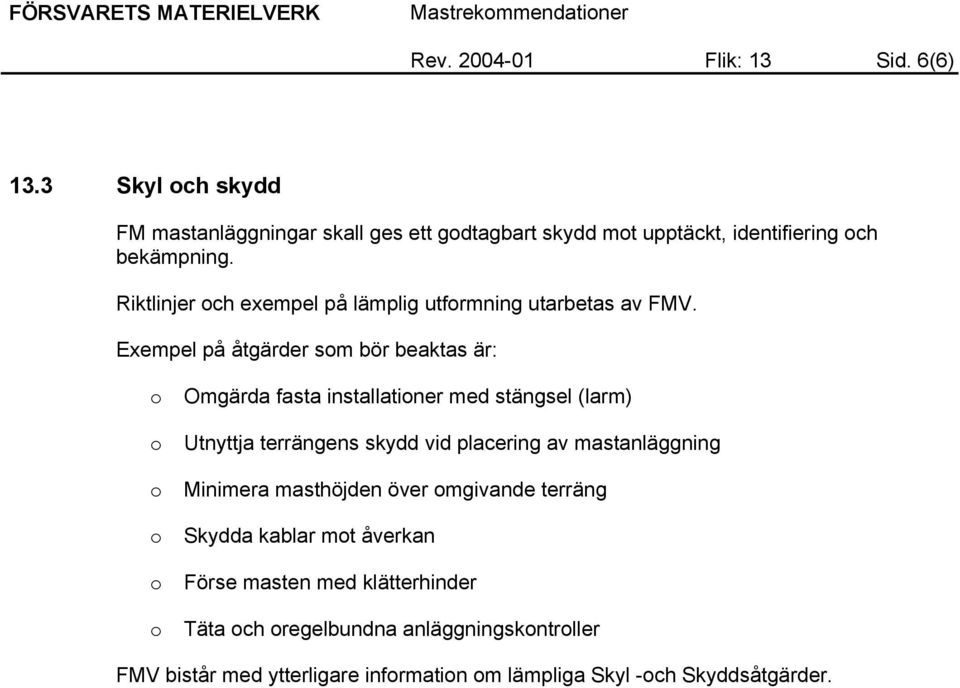

6 Rev Flik: 13 Sid. 6(6) 13.3 Skyl och skydd FM mastanläggningar skall ges ett godtagbart skydd mot upptäckt, identifiering och bekämpning. Riktlinjer och exempel på lämplig utformning utarbetas av FMV. Exempel på åtgärder som bör beaktas är: o Omgärda fasta installationer med stängsel (larm) o Utnyttja terrängens skydd vid placering av mastanläggning o Minimera masthöjden över omgivande terräng o Skydda kablar mot åverkan o Förse masten med klätterhinder o Täta och oregelbundna anläggningskontroller FMV bistår med ytterligare information om lämpliga Skyl -och Skyddsåtgärder.
