Piazza II. Robust väggmonterad armatur i kapslingsklass IP65

Transkript

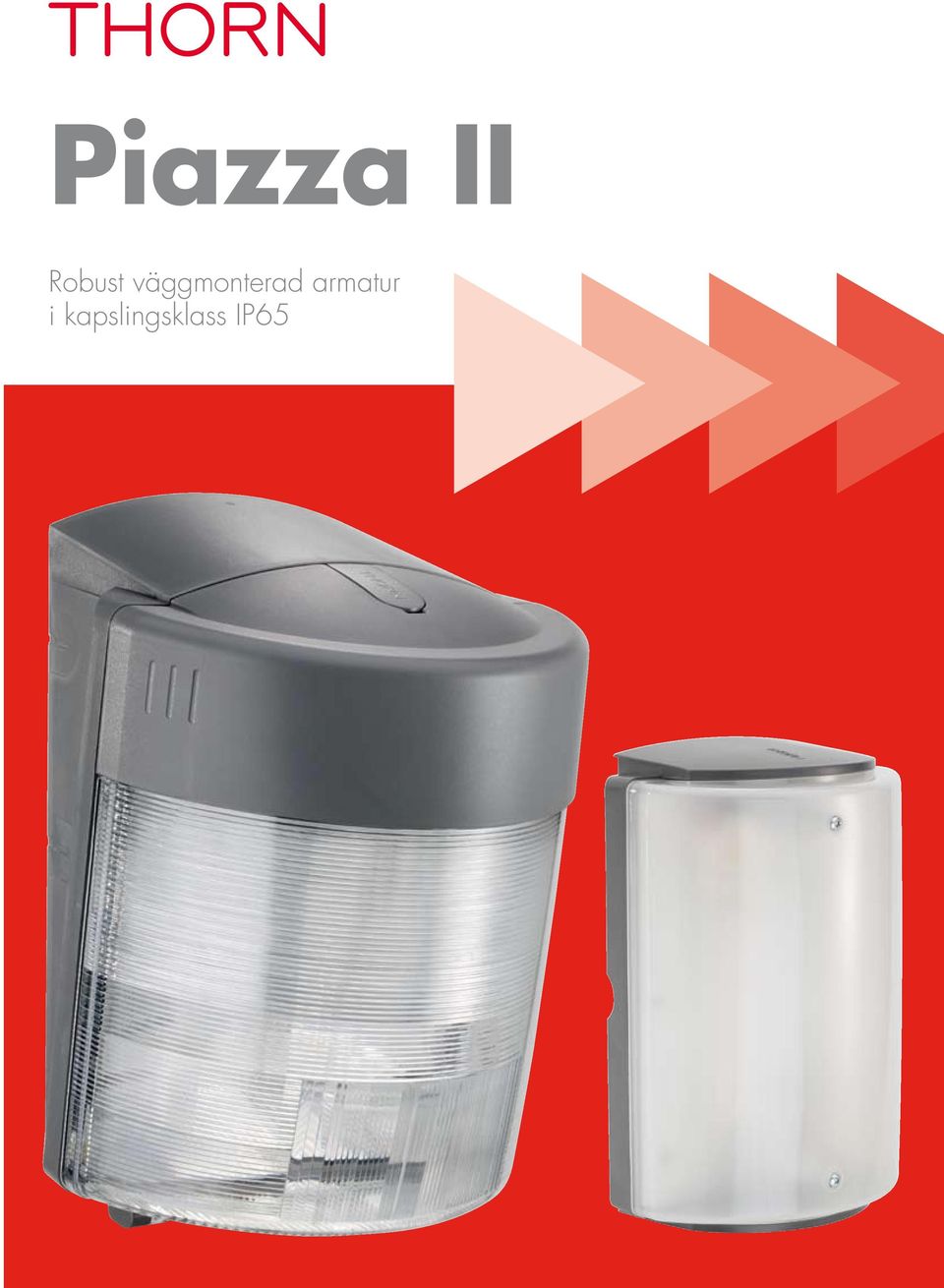

1 Piazza II Robust väggmonterad armatur i kapslingsklass IP65

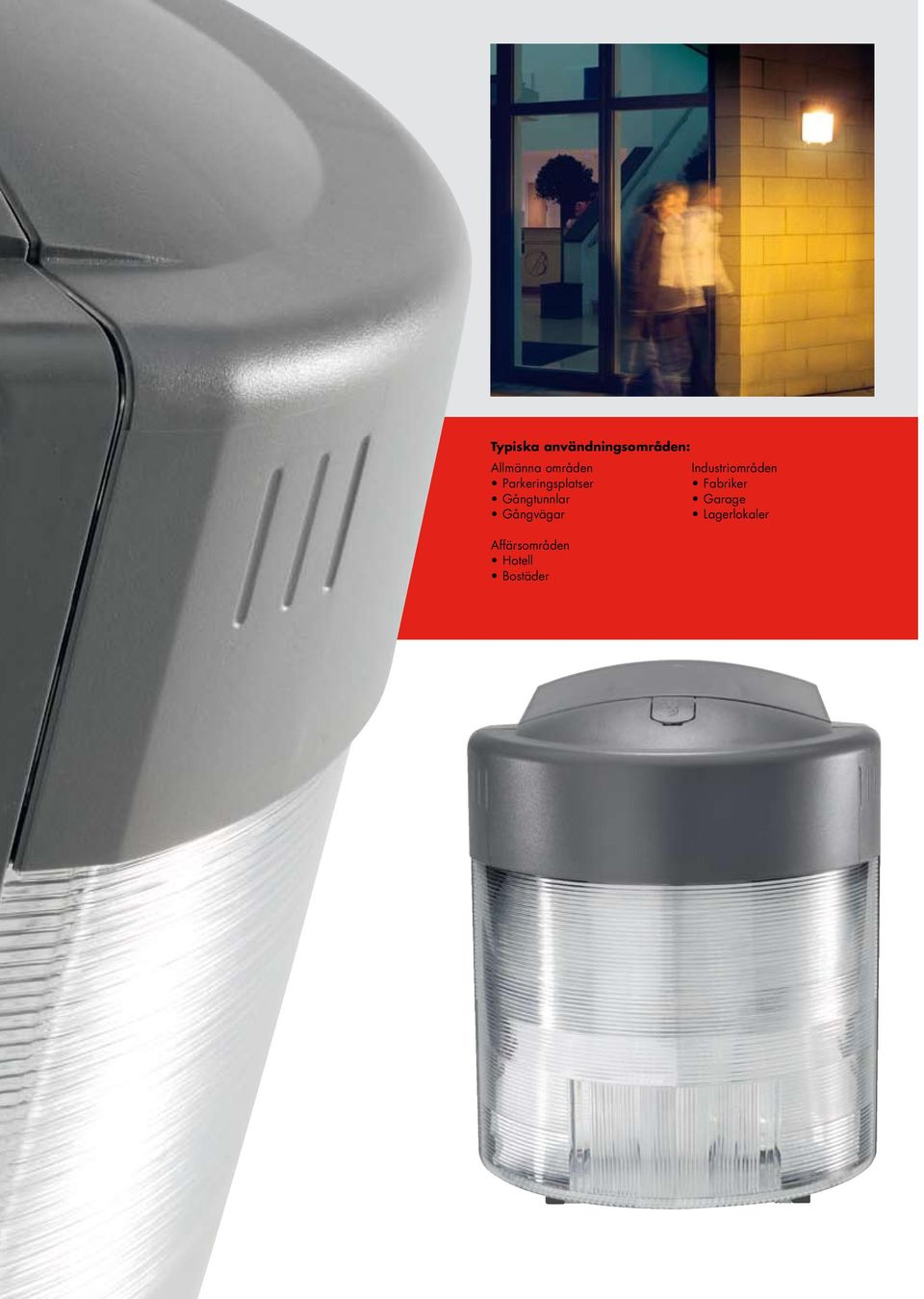

2 Typiska användningsområden: Allmänna områden Parkeringsplatser Gångtunnlar Gångvägar Affärsområden Hotell Bostäder Industriområden Fabriker Garage Lagerlokaler

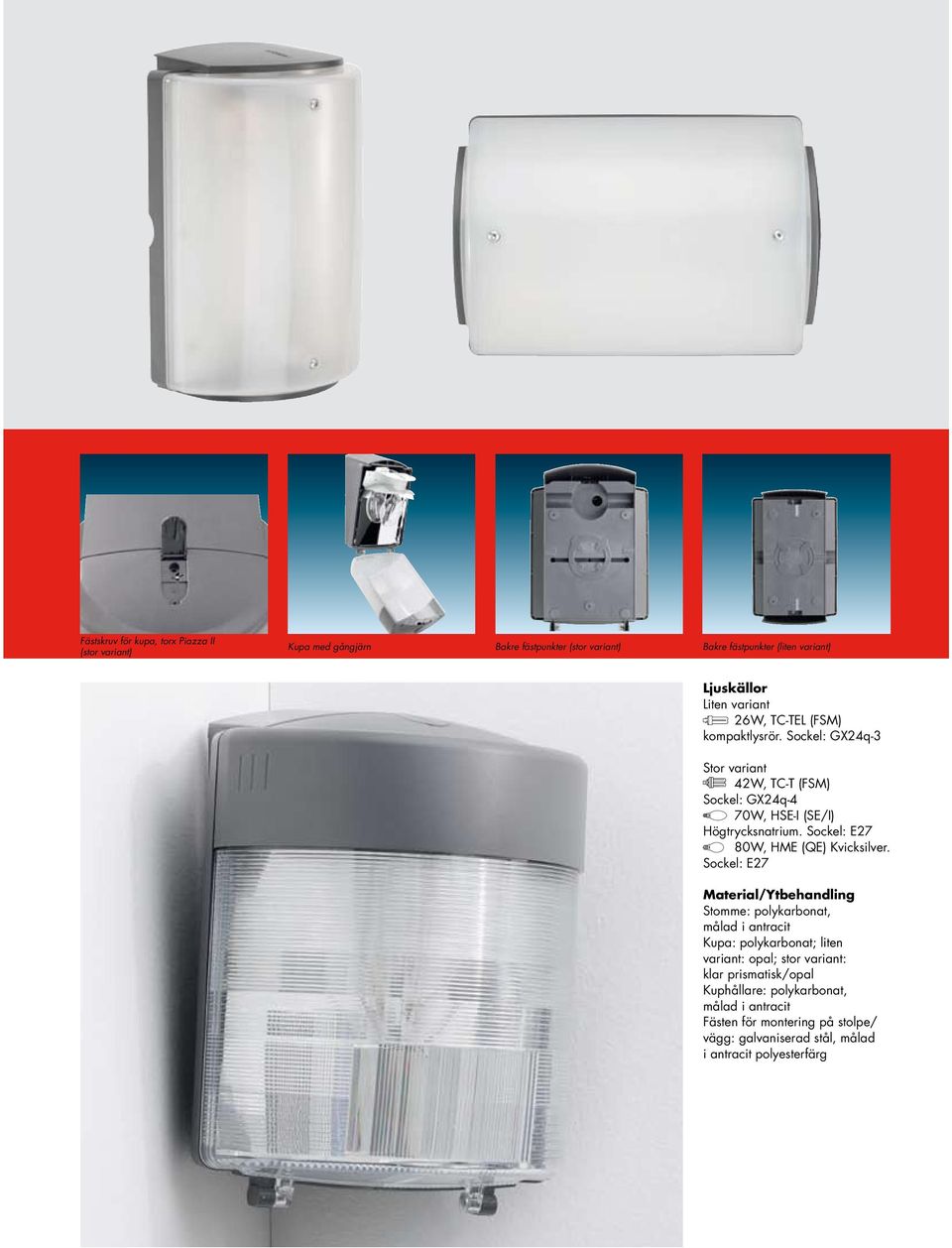

3 Fästskruv för kupa, torx Piazza II (stor variant) Kupa med gångjärn Bakre fästpunkter (stor variant) Bakre fästpunkter (liten variant) Ljuskällor Liten variant 26W, TC-TEL (FSM) kompaktlysrör. Sockel: GX24q-3 Stor variant 42W, TC-T (FSM) Sockel: GX24q-4 70W, HSE-I (SE/I) Högtrycksnatrium. Sockel: E27 80W, HME (QE) Kvicksilver. Sockel: E27 Material/Ytbehandling Stomme: polykarbonat, målad i antracit Kupa: polykarbonat; liten variant: opal; stor variant: klar prismatisk/opal Kuphållare: polykarbonat, målad i antracit Fästen för montering på stolpe/ vägg: galvaniserad stål, målad i antracit polyesterfärg

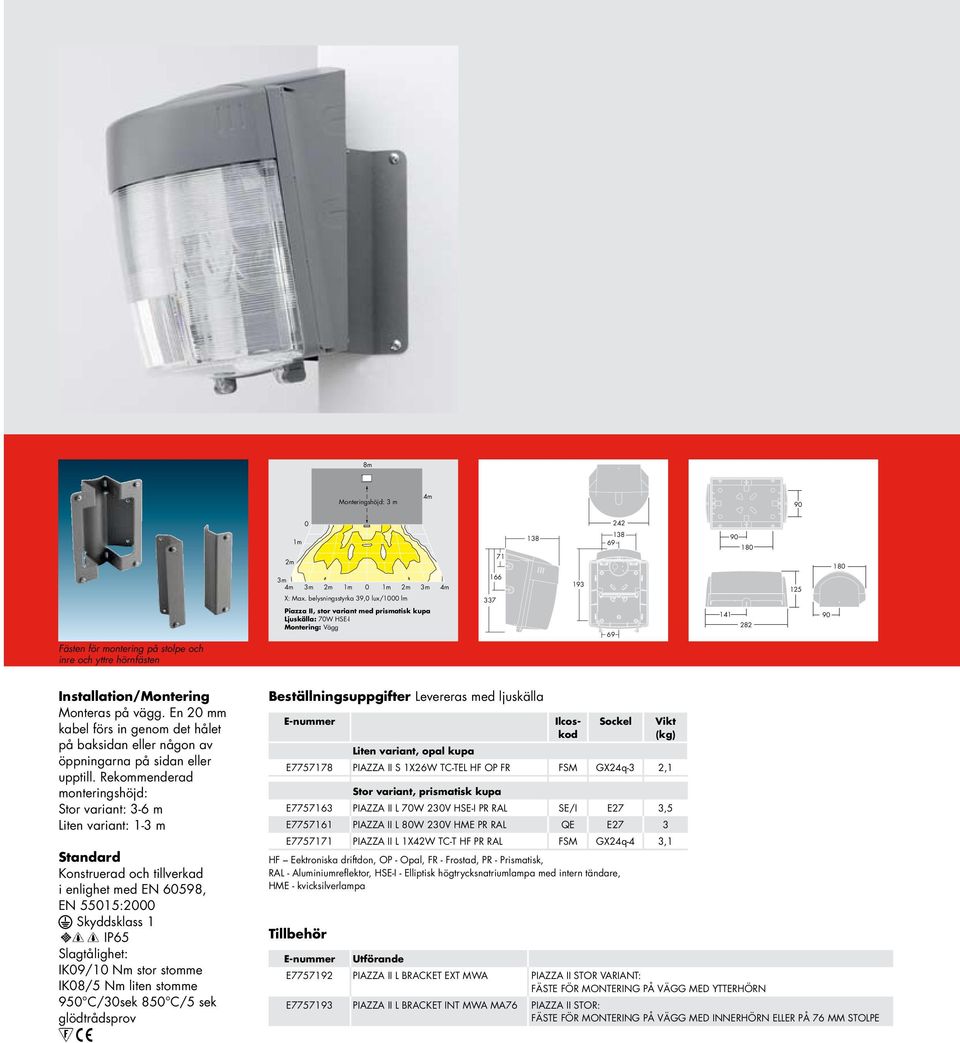

4 8m Monteringshöjd: 3 m 4m m m m 4m 3m 2m 1m 0 1m 2m 3m 4m X: Max. belysningsstyrka 39,0 lux/1000 lm Piazza II, stor variant med prismatisk kupa Ljuskälla: 70W HSE-I Montering: Vägg Fästen för montering på stolpe och inre och yttre hörnfästen Installation/Montering Monteras på vägg. En 20 mm kabel förs in genom det hålet på baksidan eller någon av öppningarna på sidan eller upptill. Rekommenderad monteringshöjd: Stor variant: 3-6 m Liten variant: 1-3 m Standard Konstruerad och tillverkad i enlighet med EN 60598, EN 55015:2000 Skyddsklass 1 IP65 Slagtålighet: IK09/10 Nm stor stomme IK08/5 Nm liten stomme 950 C/30sek 850 C/5 sek glödtrådsprov Beställningsuppgifter Levereras med ljuskälla E-nummer Liten variant, opal kupa Ilcoskod Sockel Vikt (kg) E PIAZZA II S 1X26W TC-TEL HF OP FR FSM GX24q-3 2,1 Stor variant, prismatisk kupa E PIAZZA II L 70W 230V HSE-I PR RAL SE/I E27 3,5 E PIAZZA II L 80W 230V HME PR RAL QE E27 3 E PIAZZA II L 1X42W TC-T HF PR RAL FSM GX24q-4 3,1 HF Eektroniska driftdon, OP - Opal, FR - Frostad, PR - Prismatisk, RAL - Aluminiumreflektor, HSE-I - Elliptisk högtrycksnatriumlampa med intern tändare, HME - kvicksilverlampa Tillbehör E-nummer Utförande E PIAZZA II L BRACKET EXT MWA PIAZZA II STOR VARIANT: FÄSTE FÖR MONTERING PÅ VÄGG MED YTTERHÖRN E PIAZZA II L BRACKET INT MWA MA76 PIAZZA II STOR: FÄSTE FÖR MONTERING PÅ VÄGG MED INNERHÖRN ELLER PÅ 76 MM STOLPE

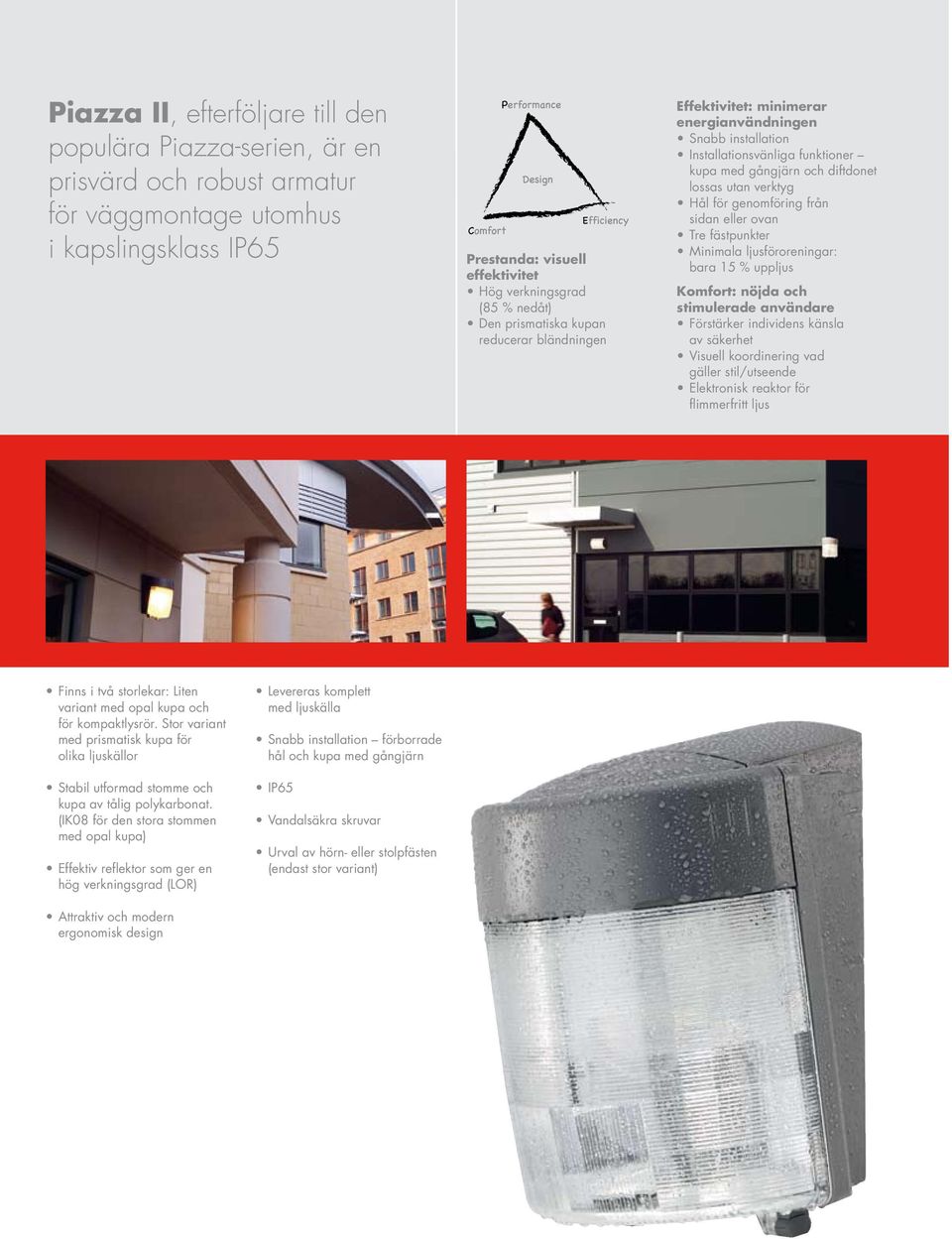

5 Piazza II, efterföljare till den populära Piazza-serien, är en prisvärd och robust armatur för väggmontage utomhus i kapslingsklass IP65 Prestanda: visuell effektivitet Hög verkningsgrad (85 % nedåt) Den prismatiska kupan reducerar bländningen Effektivitet: minimerar energianvändningen Snabb installation Installationsvänliga funktioner kupa med gångjärn och diftdonet lossas utan verktyg Hål för genomföring från sidan eller ovan Tre fästpunkter Minimala ljusföroreningar: bara 15 % uppljus Komfort: nöjda och stimulerade användare Förstärker individens känsla av säkerhet Visuell koordinering vad gäller stil/utseende Elektronisk reaktor för flimmerfritt ljus Finns i två storlekar: Liten variant med opal kupa och för kompaktlysrör. Stor variant med prismatisk kupa för olika ljuskällor Stabil utformad stomme och kupa av tålig polykarbonat. (IK08 för den stora stommen med opal kupa) Effektiv reflektor som ger en hög verkningsgrad (LOR) Levereras komplett med ljuskälla Snabb installation förborrade hål och kupa med gångjärn IP65 Vandalsäkra skruvar Urval av hörn- eller stolpfästen (endast stor variant) Attraktiv och modern ergonomisk design

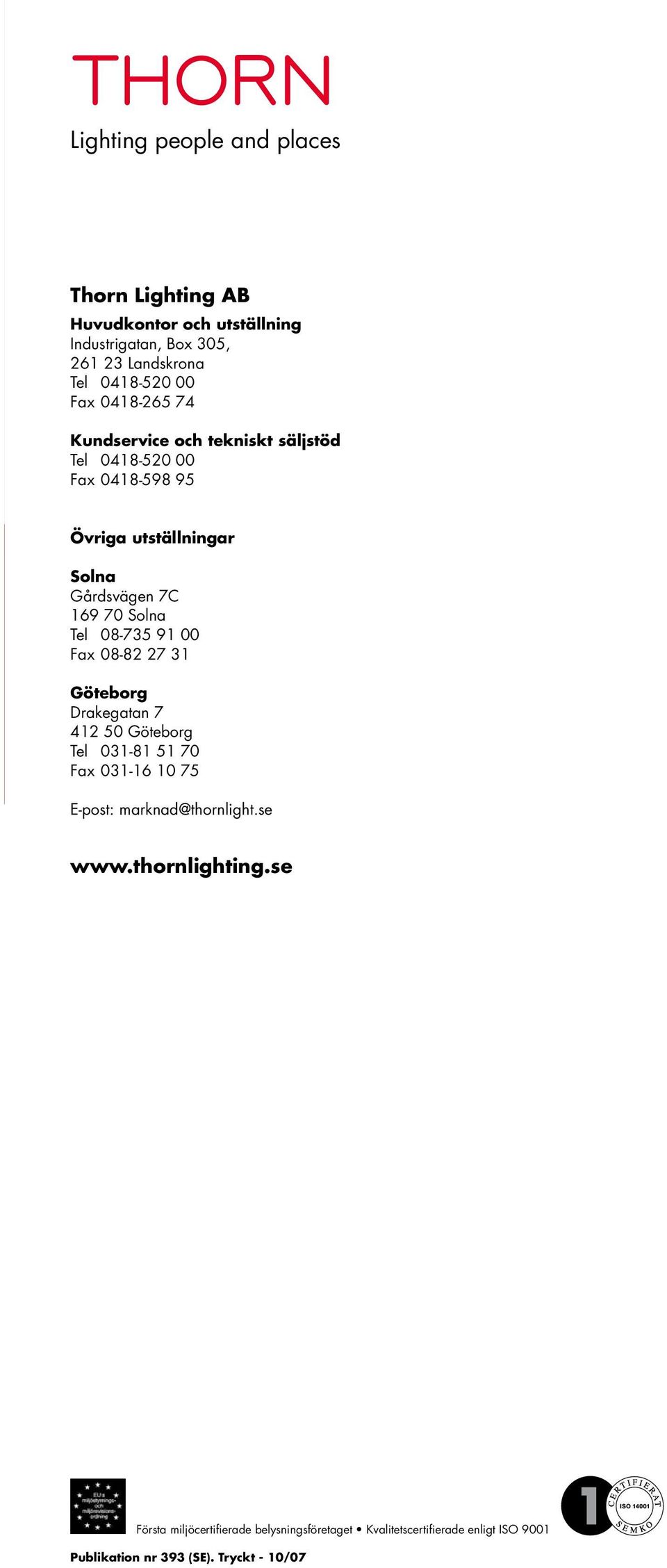

6 Lighting people and places Thorn Lighting AB Huvudkontor och utställning Industrigatan, Box 305, Landskrona Tel Fax Kundservice och tekniskt säljstöd Tel Fax Övriga utställningar Solna Gårdsvägen 7C Solna Tel Fax Göteborg Drakegatan Göteborg Tel Fax E-post: marknad@thornlight.se Första miljöcertifierade belysningsföretaget Kvalitetscertifierade enligt ISO 9001 Publikation nr 393 (SE). Tryckt - 10/07
