1 Vindskivsystem Checklista/egenkontroll/avvikelserapport

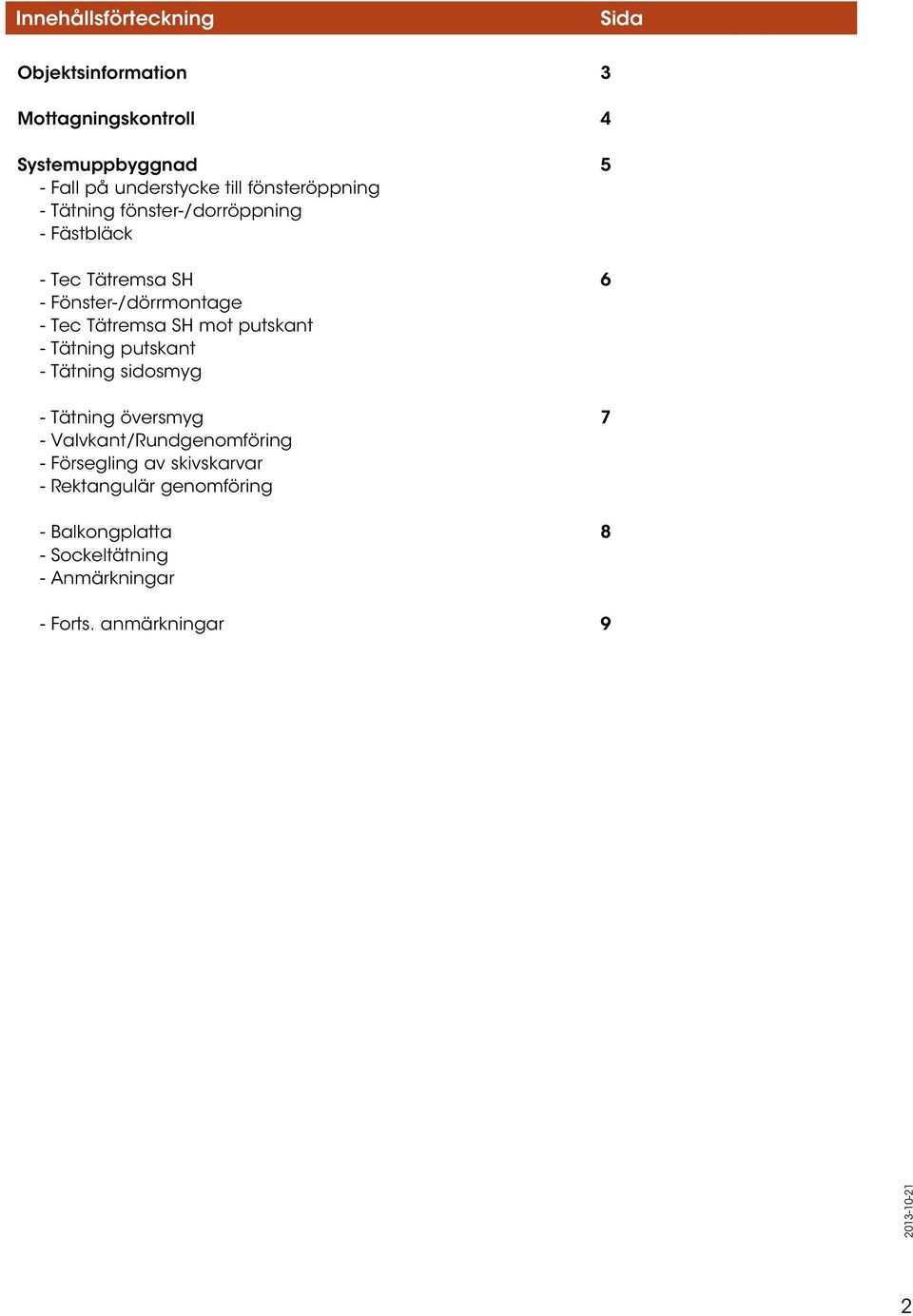

2 Innehållsförteckning Sida Objektsinformation 3 Mottagningskontroll 4 Systemuppbyggnad 5 - Fall på understycke till fönsteröppning - Tätning fönster-/dorröppning - Fästbläck - Tec Tätremsa SH 6 - Fönster-/dörrmontage - Tec Tätremsa SH mot putskant - Tätning putskant - Tätning sidosmyg - Tätning översmyg 7 - Valvkant/Rundgenomföring - Försegling av skivskarvar - Rektangulär genomföring - Balkongplatta 8 - Sockeltätning - Anmärkningar - Forts. anmärkningar 9 2

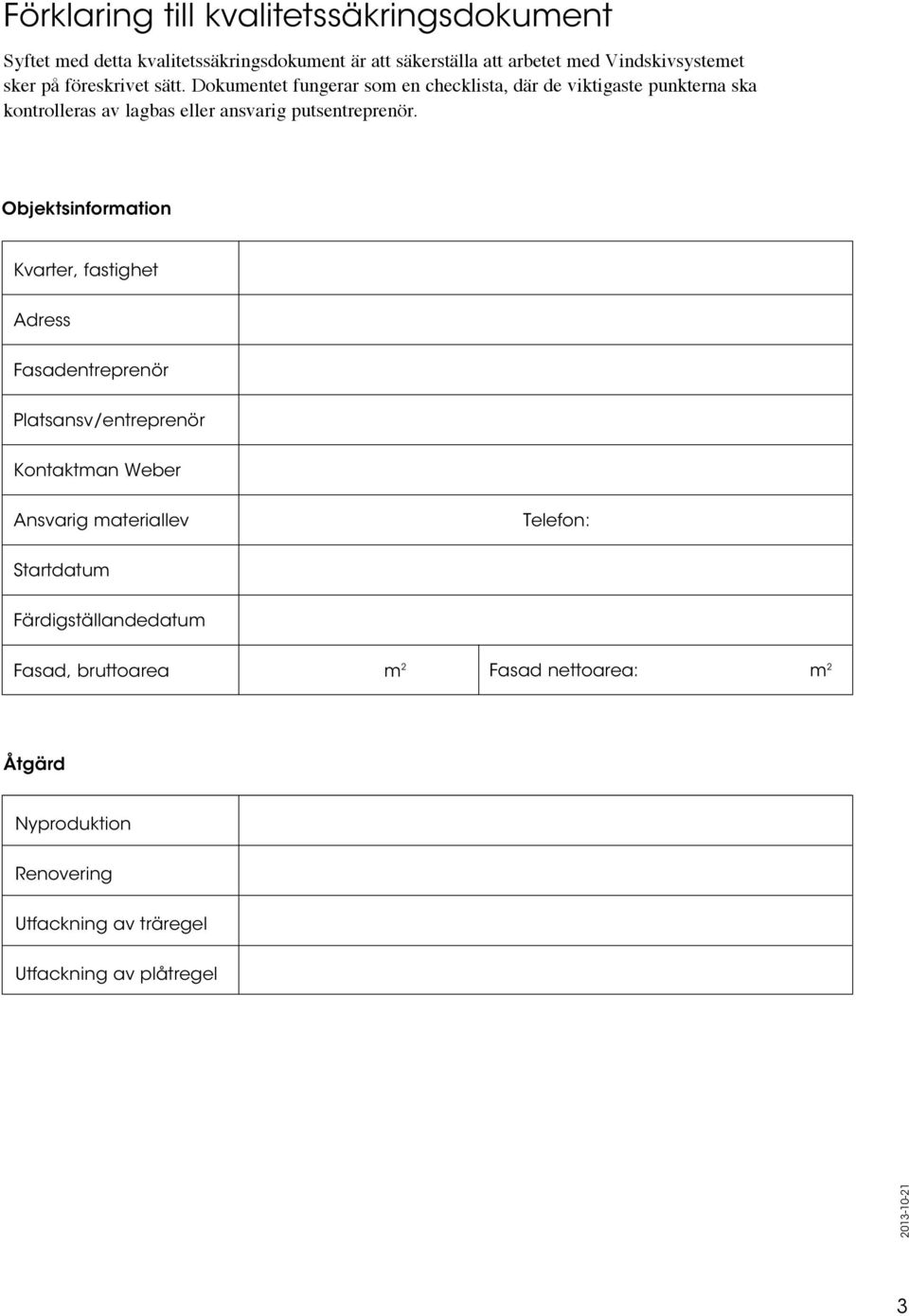

3 Förklaring till kvalitetssäkringsdokument Syftet med detta kvalitetssäkringsdokument är att säkerställa att arbetet med Vindskivsystemet sker på föreskrivet sätt. Dokumentet fungerar som en checklista, där de viktigaste punkterna ska kontrolleras av lagbas eller ansvarig putsentreprenör. Objektsinformation Kvarter, fastighet Adress Fasadentreprenör Platsansv/entreprenör Kontaktman Weber Ansvarig materiallev Telefon: Startdatum Färdigställandedatum Fasad, bruttoarea m 2 Fasad nettoarea: m 2 Åtgärd Nyproduktion Renovering Utfackning av träregel Utfackning av plåtregel 3

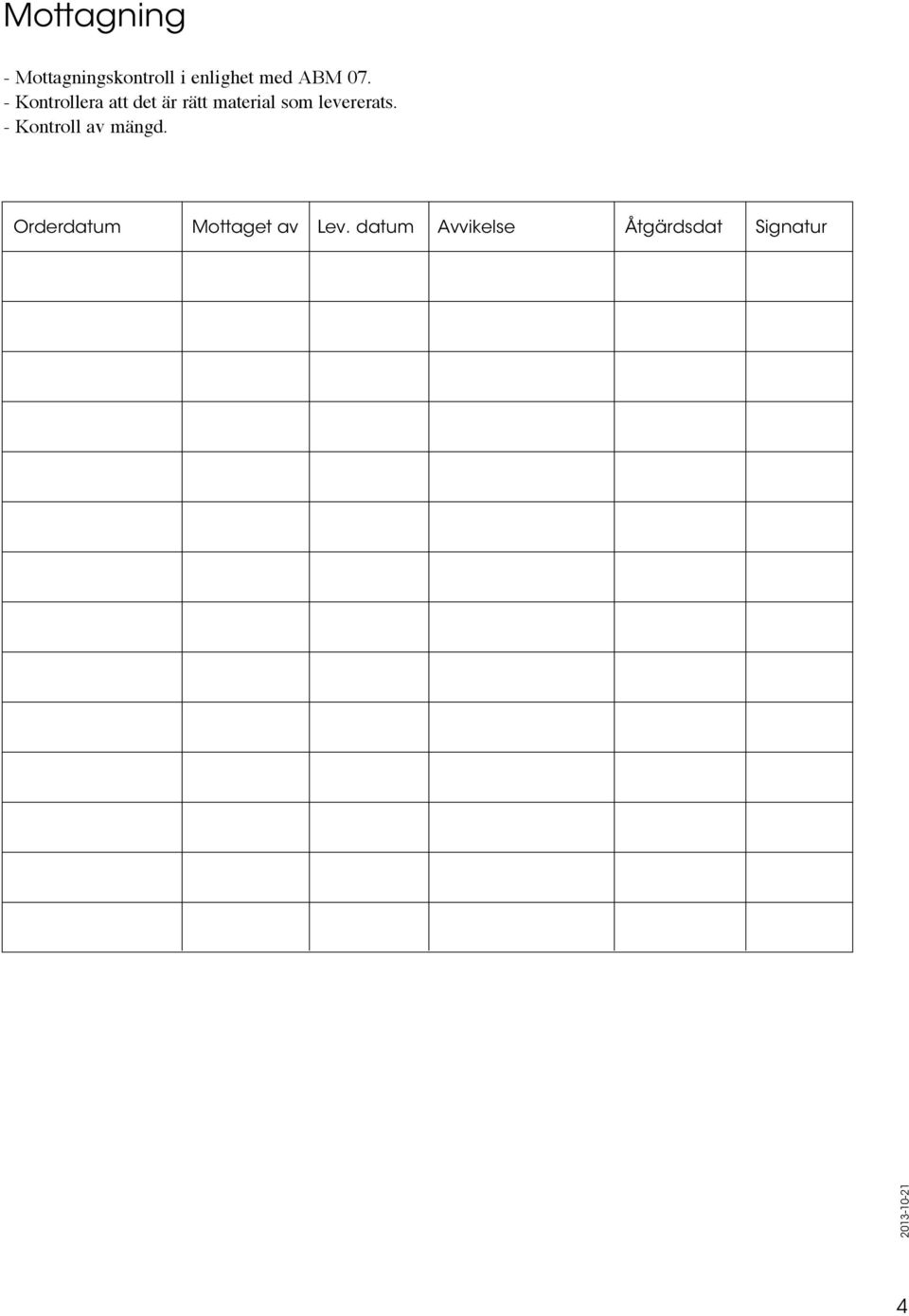

4 Mottagning - Mottagningskontroll i enlighet med ABM Kontrollera att det är rätt material som levererats. - Kontroll av mängd. Orderdatum Mottaget av Lev. datum Avvikelse Åtgärdsdat Signatur 4

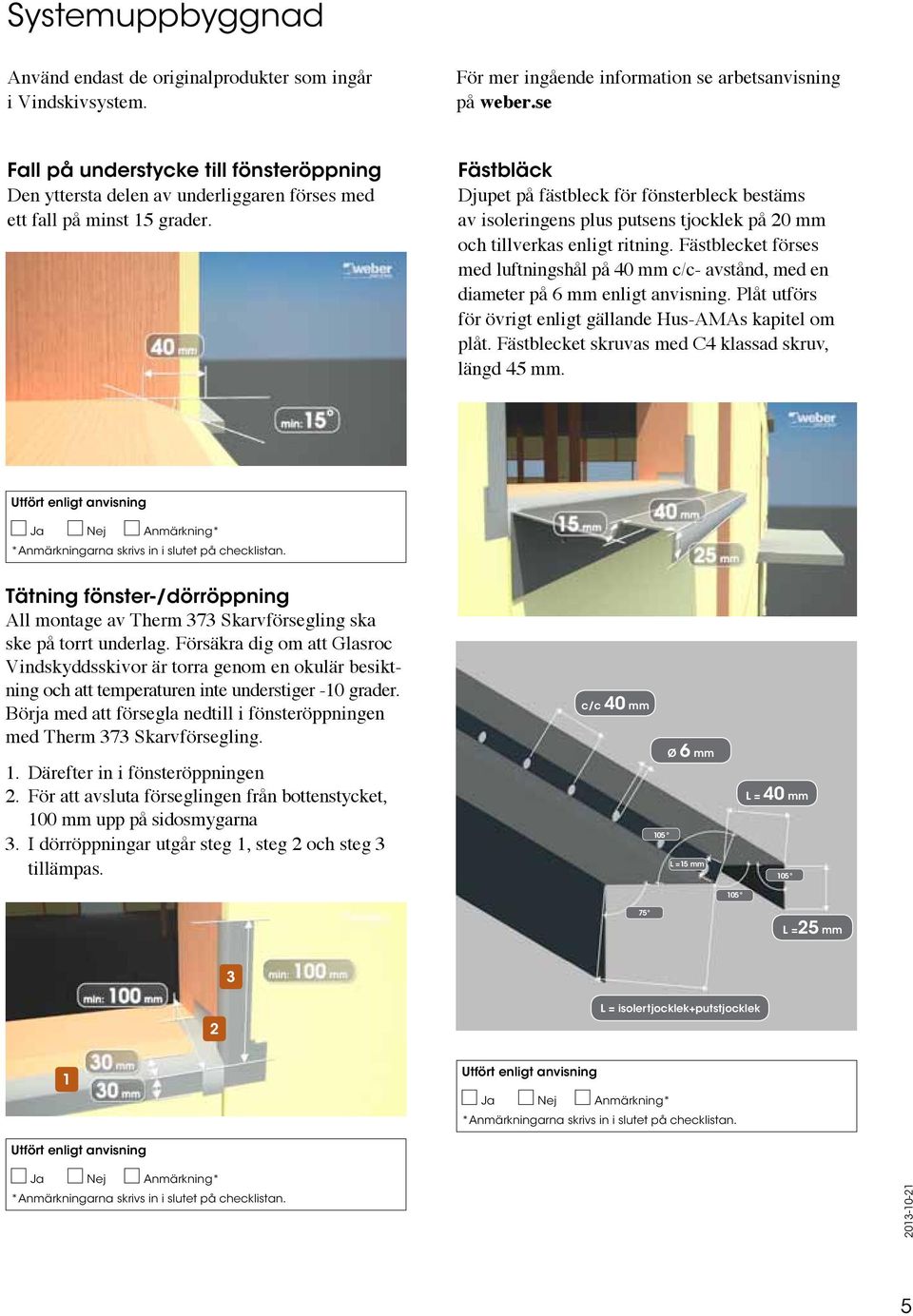

5 Systemuppbyggnad Använd endast de originalprodukter som ingår i Vindskivsystem. För mer ingående information se arbetsanvisning på weber.se Fall på understycke till fönsteröppning Den yttersta delen av underliggaren förses med ett fall på minst 15 grader. Fästbläck Djupet på fästbleck för fönsterbleck bestäms av isoleringens plus putsens tjocklek på 20 mm och tillverkas enligt ritning. Fästblecket förses med luftningshål på 40 mm c/c- avstånd, med en diameter på 6 mm enligt anvisning. Plåt utförs för övrigt enligt gällande Hus-AMAs kapitel om plåt. Fästblecket skruvas med C4 klassad skruv, längd 45 mm. Tätning fönster-/dörröppning All montage av Therm 373 Skarvförsegling ska ske på torrt underlag. Försäkra dig om att Glasroc Vindskyddsskivor är torra genom en okulär besiktning och att temperaturen inte understiger -10 grader. Börja med att försegla nedtill i fönsteröppningen med Therm 373 Skarvförsegling. 1. Därefter in i fönsteröppningen 2. För att avsluta förseglingen från bottenstycket, 100 mm upp på sidosmygarna 3. I dörröppningar utgår steg 1, steg 2 och steg 3 tillämpas. c/c 40 mm Ø 6 mm 105 º L =15 mm L = 40 mm 105 º 105 º 75º L =25 mm 3 2 L = isolertjocklek+putstjocklek 1 5

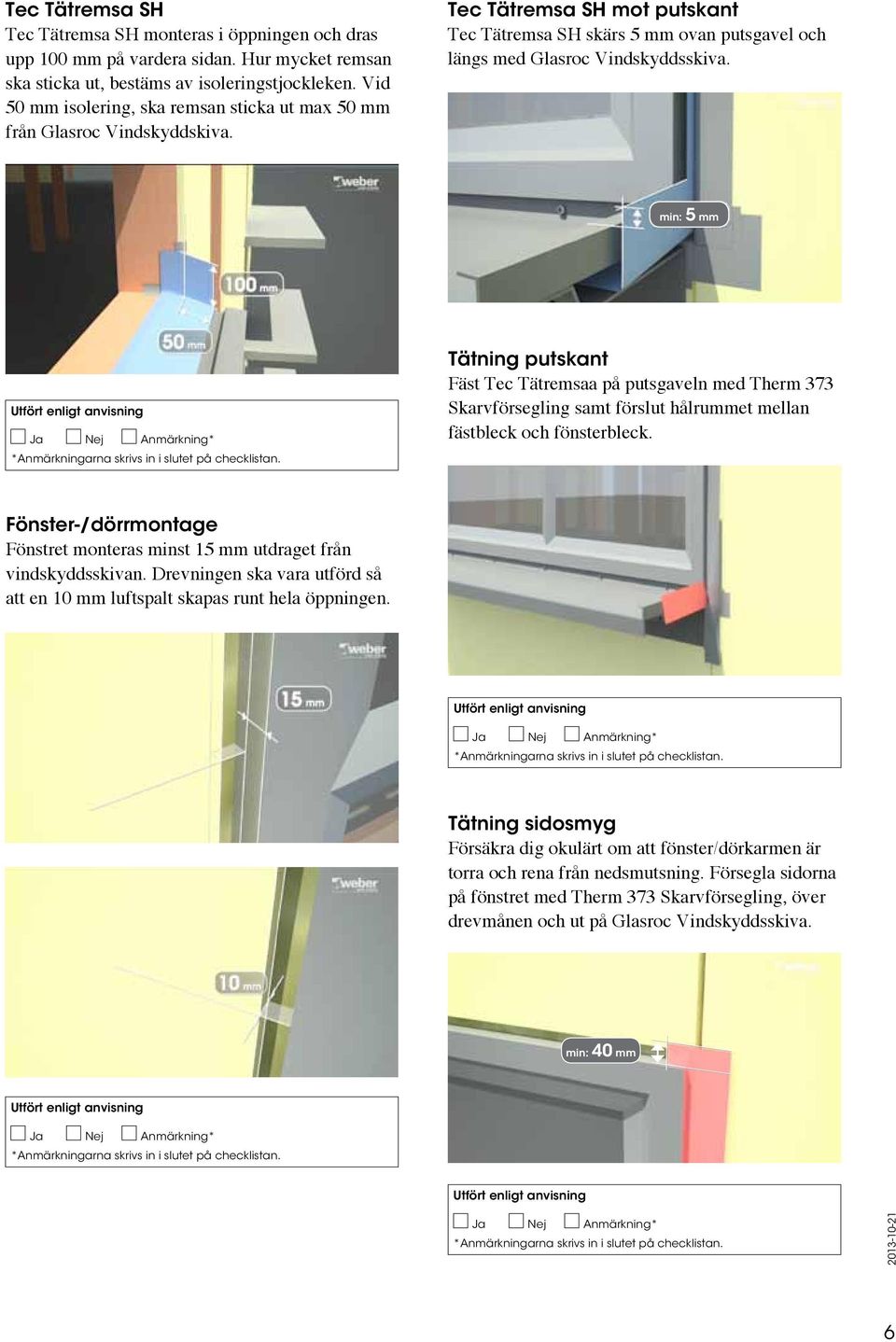

6 Tec Tätremsa SH Tec Tätremsa SH monteras i öppningen och dras upp 100 mm på vardera sidan. Hur mycket remsan ska sticka ut, bestäms av isoleringstjockleken. Vid 50 mm isolering, ska remsan sticka ut max 50 mm från Glasroc Vindskyddskiva. Tec Tätremsa SH mot putskant Tec Tätremsa SH skärs 5 mm ovan putsgavel och längs med Glasroc Vindskyddsskiva. min: 5 mm Tätning putskant Fäst Tec Tätremsaa på putsgaveln med Therm 373 Skarvförsegling samt förslut hålrummet mellan fästbleck och fönsterbleck. Fönster-/dörrmontage Fönstret monteras minst 15 mm utdraget från vindskyddsskivan. Drevningen ska vara utförd så att en 10 mm luftspalt skapas runt hela öppningen. Tätning sidosmyg Försäkra dig okulärt om att fönster/dörkarmen är torra och rena från nedsmutsning. Försegla sidorna på fönstret med Therm 373 Skarvförsegling, över drevmånen och ut på Glasroc Vindskyddsskiva. min: 40 mm 6

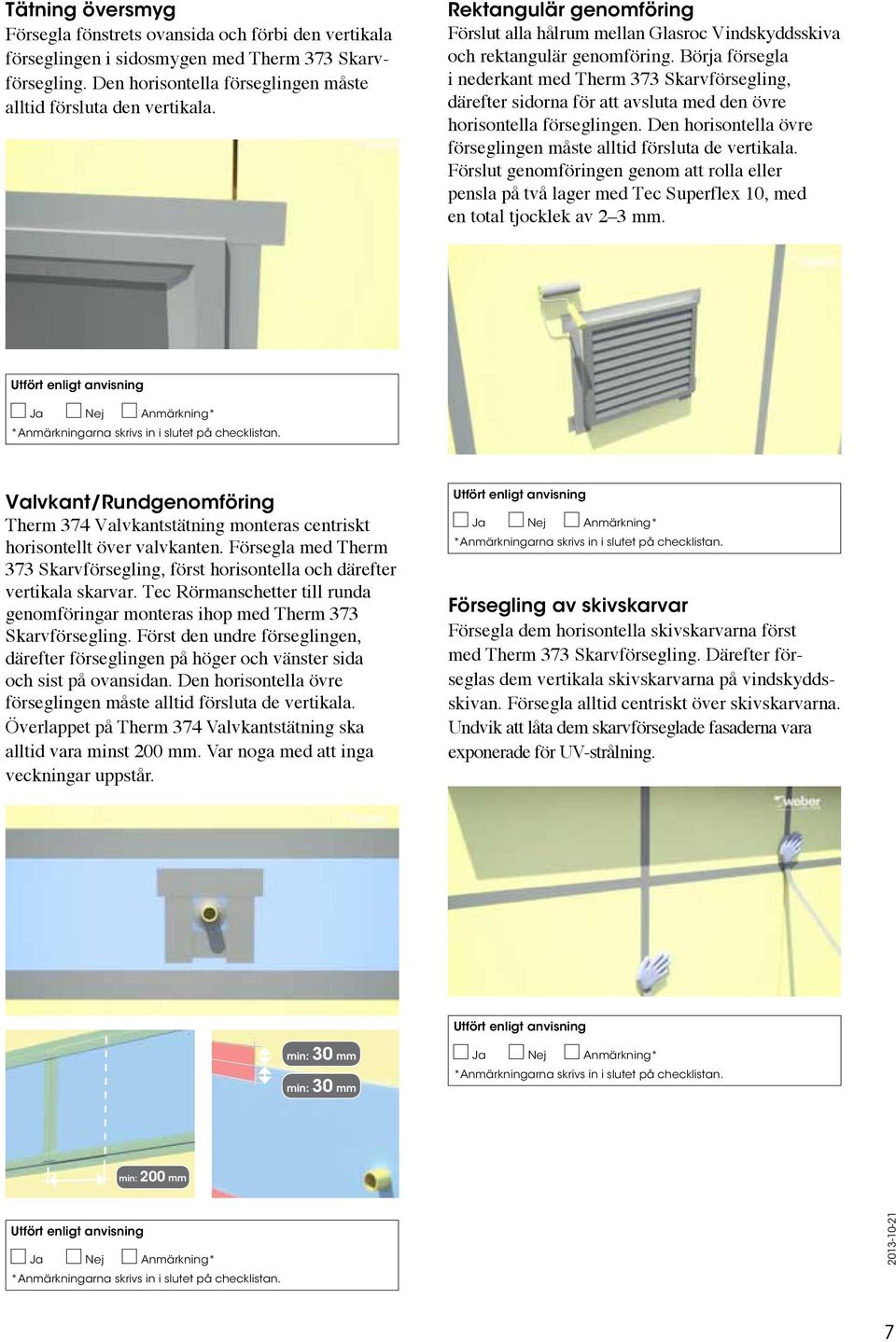

7 Tätning översmyg Försegla fönstrets ovansida och förbi den vertikala förseglingen i sidosmygen med Therm 373 Skarvförsegling. Den horisontella förseglingen måste alltid försluta den vertikala. Rektangulär genomföring Förslut alla hålrum mellan Glasroc Vindskyddsskiva och rektangulär genomföring. Börja försegla i nederkant med Therm 373 Skarvförsegling, därefter sidorna för att avsluta med den övre horisontella förseglingen. Den horisontella övre förseglingen måste alltid försluta de vertikala. Förslut genomföringen genom att rolla eller pensla på två lager med Tec Superflex 10, med en total tjocklek av 2 3 mm. Valvkant/Rundgenomföring Therm 374 Valvkantstätning monteras centriskt horisontellt över valvkanten. Försegla med Therm 373 Skarvförsegling, först horisontella och därefter vertikala skarvar. Tec Rörmanschetter till runda genomföringar monteras ihop med Therm 373 Skarvförsegling. Först den undre förseglingen, därefter förseglingen på höger och vänster sida och sist på ovansidan. Den horisontella övre förseglingen måste alltid försluta de vertikala. Överlappet på Therm 374 Valvkantstätning ska alltid vara minst 200 mm. Var noga med att inga veckningar uppstår. Försegling av skivskarvar Försegla dem horisontella skivskarvarna först med Therm 373 Skarvförsegling. Därefter förseglas dem vertikala skivskarvarna på vindskyddsskivan. Försegla alltid centriskt över skivskarvarna. Undvik att låta dem skarvförseglade fasaderna vara exponerade för UV-strålning. min: 30 mm min: 30 mm min: 200 mm 7

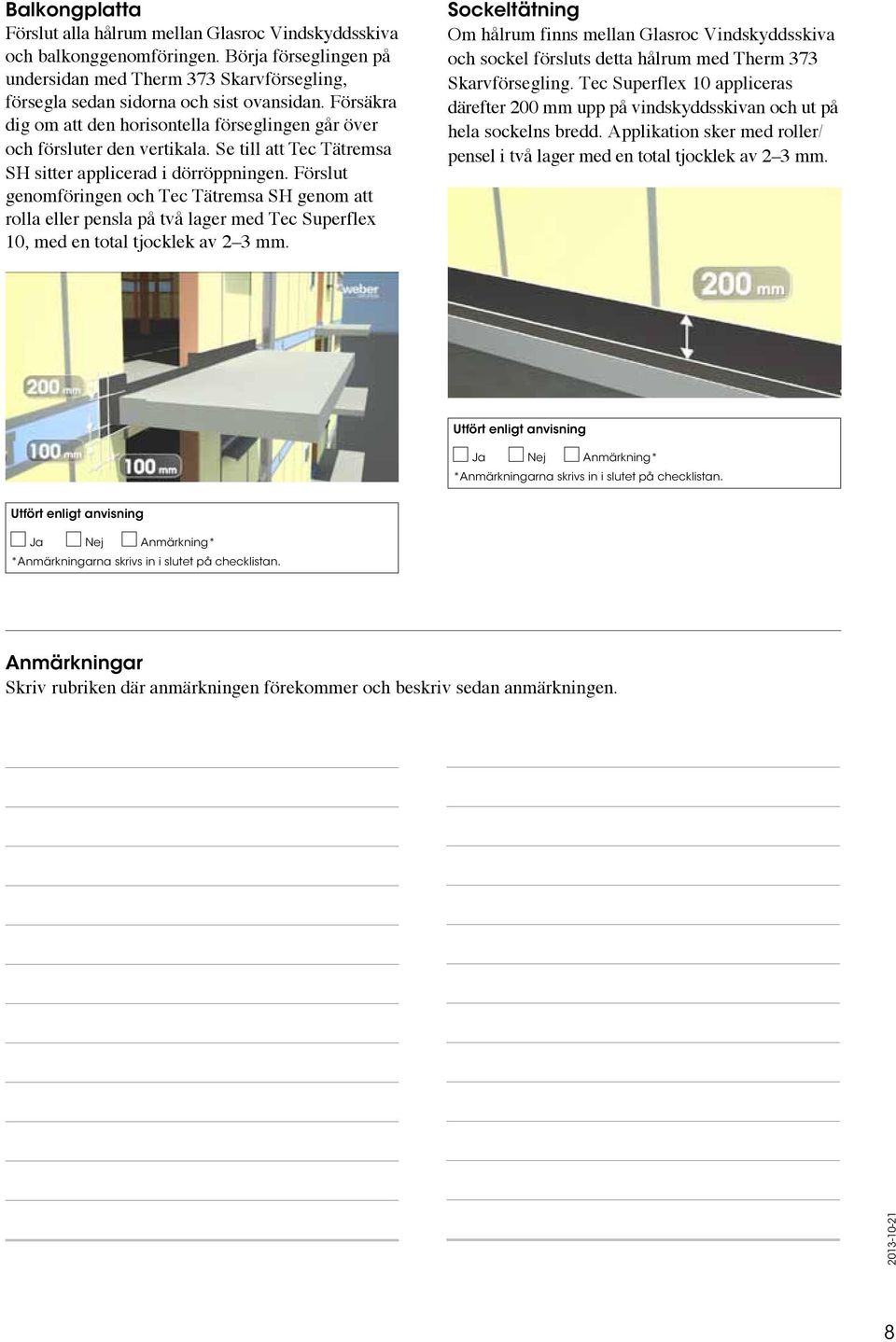

8 Balkongplatta Förslut alla hålrum mellan Glasroc Vindskyddsskiva och balkonggenomföringen. Börja förseglingen på undersidan med Therm 373 Skarvförsegling, försegla sedan sidorna och sist ovansidan. Försäkra dig om att den horisontella förseglingen går över och försluter den vertikala. Se till att Tec Tätremsa SH sitter applicerad i dörröppningen. Förslut genomföringen och Tec Tätremsa SH genom att rolla eller pensla på två lager med Tec Superflex 10, med en total tjocklek av 2 3 mm. Sockeltätning Om hålrum finns mellan Glasroc Vindskyddsskiva och sockel försluts detta hålrum med Therm 373 Skarvförsegling. Tec Superflex 10 appliceras därefter 200 mm upp på vindskyddsskivan och ut på hela sockelns bredd. Applikation sker med roller/ pensel i två lager med en total tjocklek av 2 3 mm. Anmärkningar Skriv rubriken där anmärkningen förekommer och beskriv sedan anmärkningen. 8

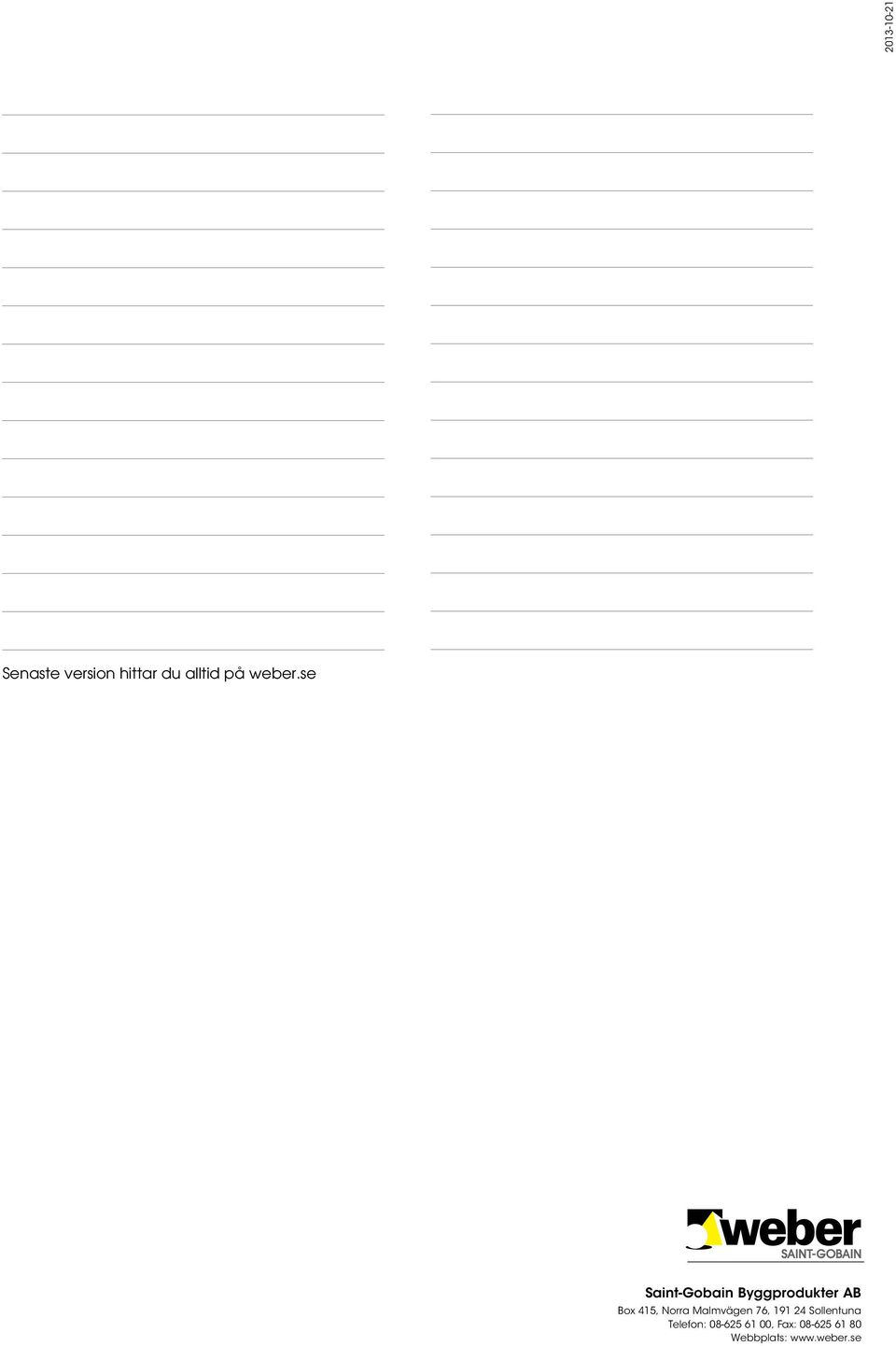

9 Senaste version hittar du alltid på weber.se Saint-Gobain Byggprodukter AB Box 415, Norra Malmvägen 76, Sollentuna Telefon: , Fax: Webbplats:
