1 MPsnabbguide Din guide för kreativa lösningar Kabelstegar Trådstegar Armaturskenor Profiler Kabelrännor Uttagsstavar Uttagsposter Väggkanaler Matarkanaler Golvboxar 19 - stativ Ett urval ur MP-katalogen det mesta av det bästa! Snabbare & enklare montage! 1

2 Snabb vägledning och val av materiel! Denna broschyr innehåller det som finns på grossisternas centrallager, installatörernas bästa val samt det som säljs mest enligt vår egen statistik. Komplett sortiment finns i MP-katalogen. Vissa av tillbehören är endast framtagna för C4-miljö men passar även till de lägre korrosivitetsklasserna, dessutom håller det ner antal artiklar/lagerplatser. Vi är en självklar partner och din bästa support. Kontakta oss gärna se sid 26. Tabell för korrosivitetsklasser Beskrivning av korrosivitetsklasserna och i vilka miljöer de passar. Korrosivitetsklasser enligt SS-EN ISO , med hänsyn till atmosfärens korrosivitet samt miljöexempel. Korro- Miljöns Exempel på typiska miljöer i den tempererade klimatzonen (informativ). sivitets- korroklass sivitet Utomhus Inomhus C1 Mycket Uppvärmda utrymmen med torr och låg obetydliga mängder föroreningar, t ex kontor, affärer, skolor, hotell. C2 Låg Atmosfärer med låga halter luftföro- Icke uppvärmda utrymmen med växlande reningar. Lantliga områden. temperatur och fuktighet. Låg frekvens av luftkondensation och låg halt luftföroreningar, t ex sporthallar och lagerlokaler. C3 Måttlig Atmosfär med viss mängd salt eller måttliga Utrymmen med måttlig fuktighet och viss mängder luftföroreningar. Stadsområden mängd luftföroreningar från produktionsoch lätt industrialiserade områden. processer, t ex bryggerier, mejerier, Områden med visst inflytande från kusten. tvätterier. C4 Hög Atmosfär med måttlig mängd salt eller på- Utrymmen med hög fuktighet och stor tagliga mängder luftföroreningar. Industri mängd luftföroreningar från produktionsoch kustområden. processer, t ex kemiska industrier, simhallar, skeppsvarv. C5-I Mycket Industriella områden med hög luftfuktighet Utrymmen med nästan permanent fukthög och aggressiv atmosfär. kondensation och stor mängd luftföro- (industriell) reningar. C5-M Mycket Kust- och offshoreområden med stor Utrymmen med nästan permanent fukthög mängd salt. kondensation och stor mängd luftföro- (marin) reningar. 2

3 Innehåll Sid. 4-5 Kabelstegar MP-S, MP-TS 6-7 Kabelstegar MP-Z- och AZ 8-9 Kabelstegar MP-FZ fribärande Kabelstegar rostfria Trådstegar mm Armaturskenor/kabelrännor mm Väggkanaler Ductel Plastkanaler Golvboxar 23 Uttagsstavar poster 24 19"-stativ tele/data 25 Profiler 26 Kontakter 3

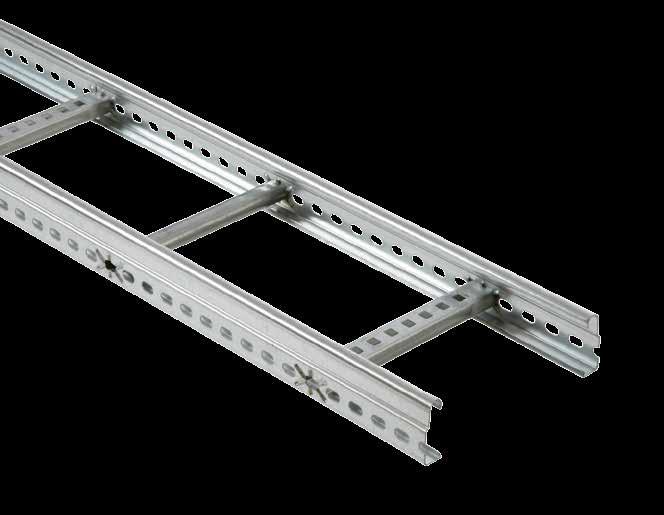

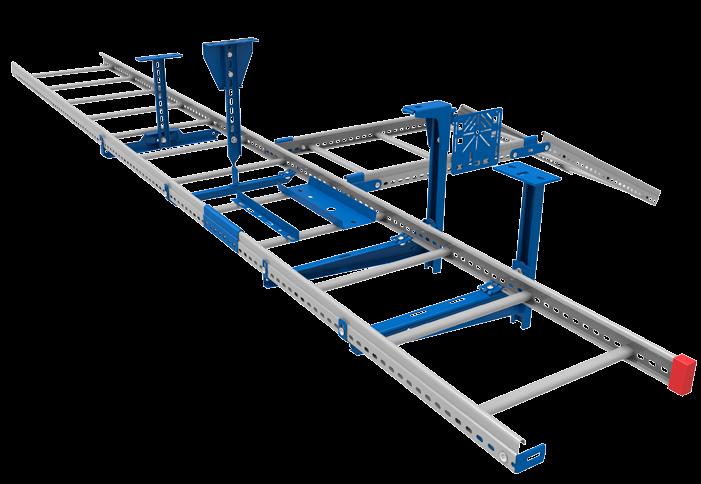

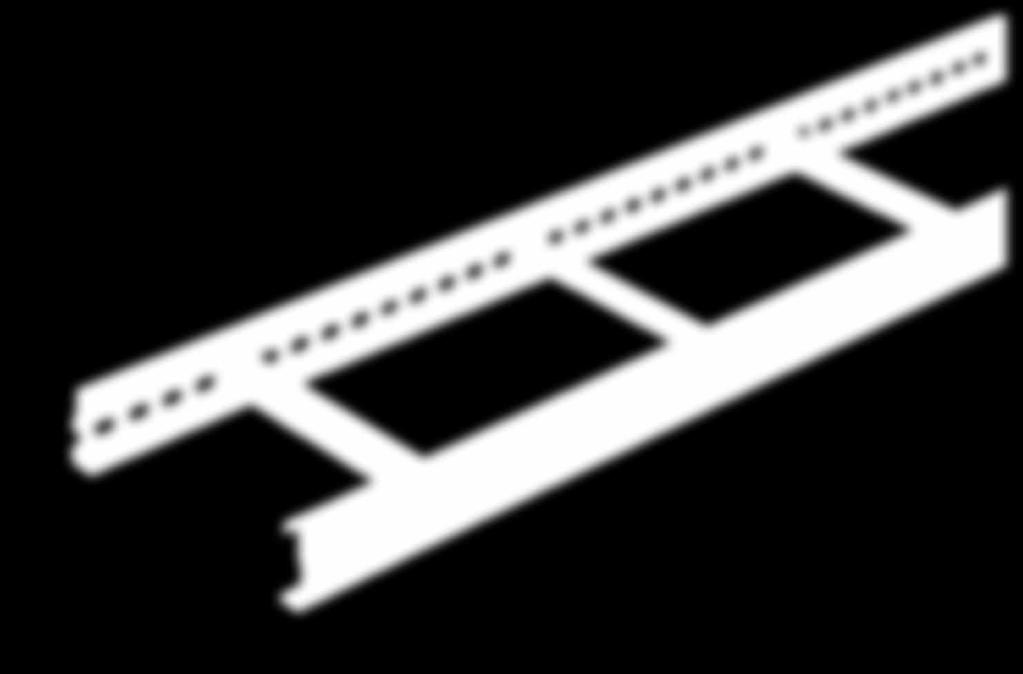

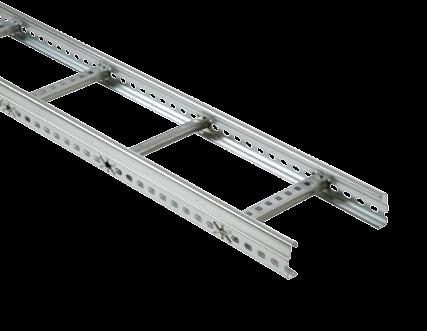

4 Val av stege! Kabelstegar MP-S och TS Sendzimir 20 µm korrosivitetsklass max C2 Kabelstege MP-S sendzimir 20 µm med perforerade pinnar pinne 2 och 4 är slutna. MP-TS sendzimir 20 µm har slutna pinnar. Normalt konsolavstånd c-c 2 m. Tillverkade och anpassade för inomhusbruk i korrosivitetsklass max C2 läs mer på sid 2. (Skarv uppfyller ställda krav för elektrisk kontinuitet med god marginal.) MP-S finns i 3- och 6-meterslängd. MP-TS finns i 6-meterslängd. Tips! MP-vinkelfäste ( ) är universalt användbara till det mesta i hela MP-sortimentet! Stegar och tillbehör Stege MP-S Längd Bredd Stege MP-S Längd Bredd Stege MP-TS Längd Bredd Nedböjning i mm vid konsolavstånd 2-3 m. 4

5 Kabelstegar MP-S och TS E-nummer mått (mm) tillbehör Passar endast MP-S-stegar. Skarv Placeras utvändigt Skarv Placeras invändigt Universalled Placeras utvändigt Takpendel med lösa detaljer sidomontage Takfäste Längd Höjd Ankarskena Längd Bredd T-bult Mått M10x35 Väggkonsol Bredd Maxlast 150 kg. Väggkonsol Bredd Maxlast Bärkonsol Placeras Bredd invändigt invändigt skruv lås Anv. tillsammans med / Bärok Bredd Placering invändigt invändigt invändigt invändigt invändigt Takpendel med lösa detaljer mittmontage Takfäste Höjd Bredd Pendelskena Längd Bredd Fast takpendel/tillbehör Pendelskarv Längd Bredd Bärok Bredd Placering utvändigt utvändigt utvändigt utvändigt utvändigt Pendelfäste Höjd Anv. tillsammans med Bärok Bredd Placering invändigt invändigt invändigt invändigt invändigt Sidomontage Teleränna/skiljeplåt Tillbehör montering Takpendel Längd Placering sidan sidan sidan Mittmontage Takpendel Längd Placering mitten mitten mitten Teleränna Bredd Modell (tät) (tät) (perf.) (perf.) Skiljeplåt Höjd Längd skarv Monteringsskruv M8x16 (50 st/förp.) Universalbricka (inv. konsolklammer) Ändskydd stege Armaturplåt Fästplåt Vinkelfäste Längd

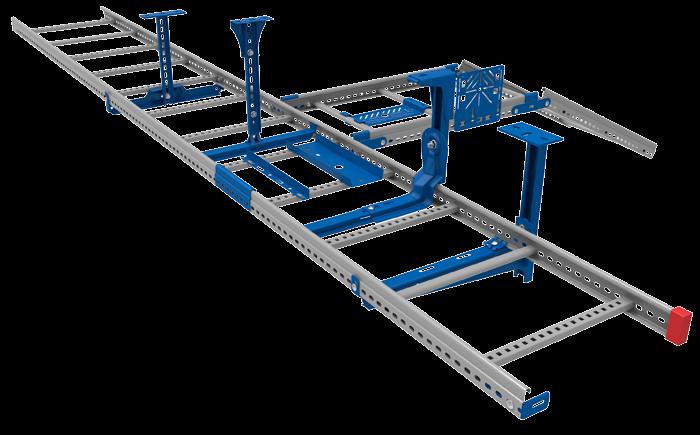

6 Kabelstegar MP-Z och AZ Val av stege! Aluzink 185 och varmförzinkad 60 µm korrosivitetsklass max C4 Kabelstege MP-Z och AZ med slutna pinnar. Normalt konsolavstånd c-c 2 m. Alla artiklar på detta uppslag är anpassade för korrosivitetsklass max C4. Aluzink är lämplig för miljöer som inte är basiska, t ex tvätthallar eller djurstall. Läs mer om korrosivietsklasser på sid 2. (Skarv uppfyller ställda krav för elektrisk kontinuitet med god marginal.) Tips! Aluzink (AZ) har en självläkande förmåga som gör materialet motståndskraftigt mot bl a korrosion, orsakade av repor. Dessutom till en lägre kostnad! Stegar och tillbehör Stege MP-Z Längd Bredd Stege MP-AZ Längd Bredd Nedböjning i mm vid konsolavstånd 2-3 m. 6

7 Kabelstegar MP-Z och AZ E-nummer mått (mm) tillbehör Skarv Placeras utvändigt Z utvändigt AZ Universalled Placeras utvändigt Z utvändigt AZ Takpendel med lösa detaljer sidomontage Maxlast 150 kg kg. Takfäste Längd Höjd Ankarskena Längd Bredd Väggkonsol Bredd Väggkonsol Bredd Maxlast T-skruv Mått M10x30 Takpendel med lösa detaljer mittmontage Takfäste Höjd Bredd Pendelskena Längd Bredd Fasta takpendlar/tillbehör Pendelskarv Längd Bredd Bärok Bredd Placering utvändigt utvändigt utvändigt utvändigt utvändigt Bärok Höjd Bredd Sidomontage Teleränna/skiljeplåt Tillbehör montering Takpendel Längd Placering sidan sidan sidan Teleränna Bredd Modell (perf.) (perf.) Monteringsskruv M8x16 (50 st/förp.) Mittmontage Takpendel Längd Placering mitten mitten mitten Skiljeplåt Höjd Längd skarv Universalbricka (inv. konsolklammer) Ändskydd stege Fästplåt Passar MP-AZ- och Z Vinkelfäste Längd

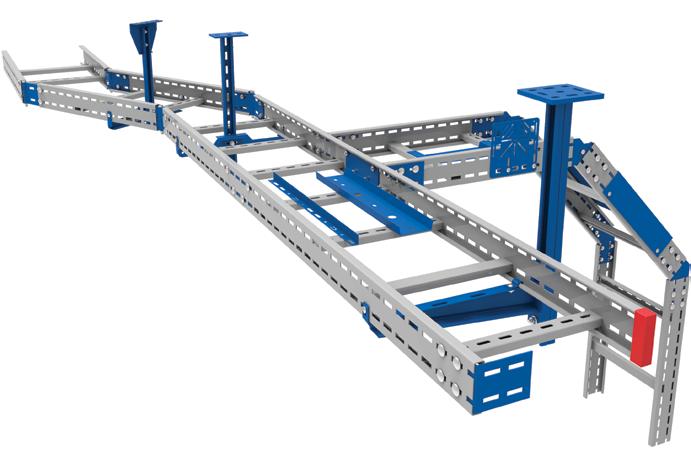

8 Val av stege! Kabelstegar MP-FZ fribärande Varmförzinkad 60 µm korrosivitetsklass max C4 Kabelstege MP-FZ fribärande är varmförzinkad 60 µm. Tillverkad och anpassad för utomhusbruk, (korrosivitetsklass max C4 läs mer på sid 2). Stegen används med fördel där det krävs långa konsolavstånd både inom- och utomhus. Normalt konsolavstånd c-c 6 m. Alla tillbehör klarar korrosivitetsklass max C4, om inget annat anges. (Skarv uppfyller ställda krav för elektrisk kontinuitet med god marginal.) Tips! Den låga placeringen av stegpinnarna på den fribärande stegen gör att stegsidan fungerar som skydd för kablarna. Stegar och tillbehör Stege MP-FZ Längd Bredd

9 Kabelstegar MP-FZ fribärande E-nummer mått (mm) tillbehör Monteras med bult Monteras med bult Monteras med bult Skarv Skarv stegavslut Vertikalled Monteras med bult Monteras med bult Horisontalled Vinkeljärn Fast takpendel sidomontage Takpendel Längd Bredd x x x x x x41 Väggkonsol Bredd Maxlast kg Konsolklammer (10 st/förp.) T-skruv Mutterbricka Mått Höjd M10x25 21 Takpendel med lösa detaljer mittmontage Takfäste Höjd Korr. klass C4 Ankarskena Längd Korr. klass C C C C C C4 Fast takpendel med tillbehör Monteras med distansjärn Bärok Bredd Korr. klass C C C C C C C C C C4 Distansjärn Monteras med skruv Monteras med skruv Montageplåt Längd Bredd Mittmontage Takpendel Längd mm Skiljeplåt Höjd Korr. klass C C C skarv Vinkelfäste Längd Bredd Teleränna Bredd Korr. klass (tät) C (perf.) C (tät) C (perf.) C4 Monteringsskruv /bult M8x16 (50 st/förp.) M8x40 (50 st/förp.) M10x20 (50 st/förp.) Ändskydd stege Fästplåt Korr. klass C2 Fästplåt Korr. klass C C4 9

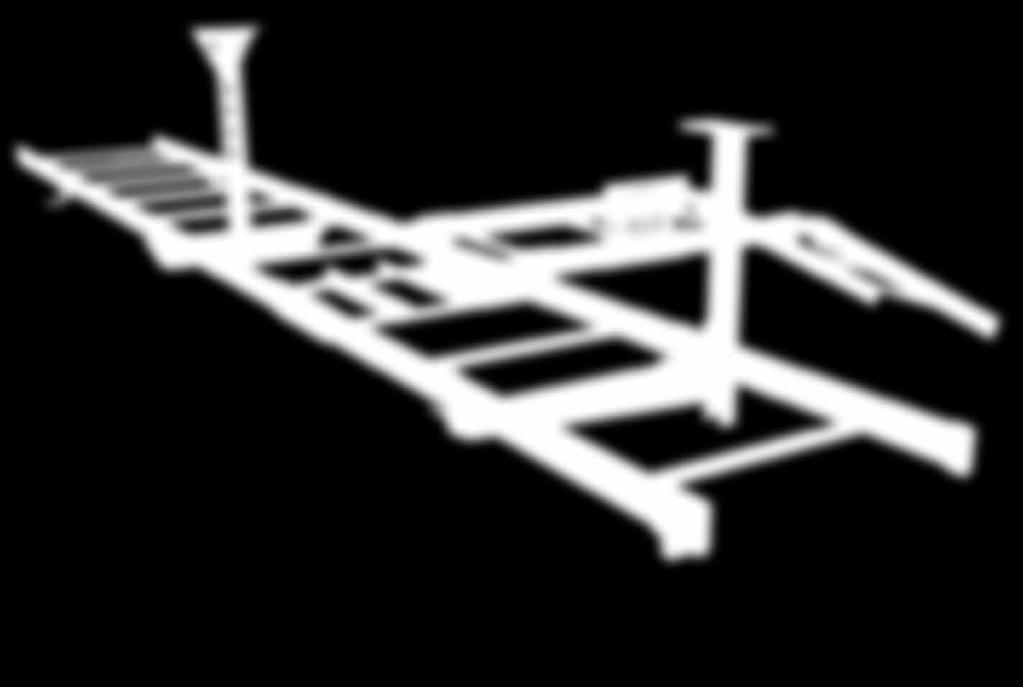

10 Kabelstegar rostfria Rostfria korrosivitetsklass max C5I Val av stege! Kabelstegar i rostfritt med mycket hög korrosivitet. Normalt konsolavstånd c-c 2 m. Tillverkad och anpassad för utomhusbruk, (korrosivitetsklass max C5I) läs mer på sid 2. (Skarv uppfyller ställda krav för elektrisk kontinuitet med god marginal.) Kabelstegar i syrafast utförande - se MP-katalogen! Tips! I MP-sortimentet finns även syrafasta kabelstegar som är godkända för biloch järnvägstunnlar. Kontakta våra säljare för ytterligare information - se sid 26. Stegar och tillbehör Stege rostfri Längd Bredd Nedböjning i mm vid konsolavstånd 1,5-4 m. mm 8,0 6,0 4,0 2,0 4,0 m 3,0 m 2,0 m 1,5 m kg/m 10

11 Kabelstegar rostfria E-nummer mått (mm) tillbehör Skarv Placeras utvändigt Vertikalled Placeras utvändigt Avgrening Placeras utvändigt vänster utvändigt höger Takpendel sidomontage Takpendel Längd Väggkonsol Bredd T-skruv M8x30 Takpendel med lösa detaljer mittmontage Takfäste Pendelskena Längd Tillbehör Bärok Bredd Monteringsskruv M8x M8x30 Höjd Skiljeplåt Höjd Väggfäste Längd Höjd Ändskydd stege Teleränna Bredd Golv- och ändfäste Typ vänster höger Fästplåt Konsolklammer inkl. skruv

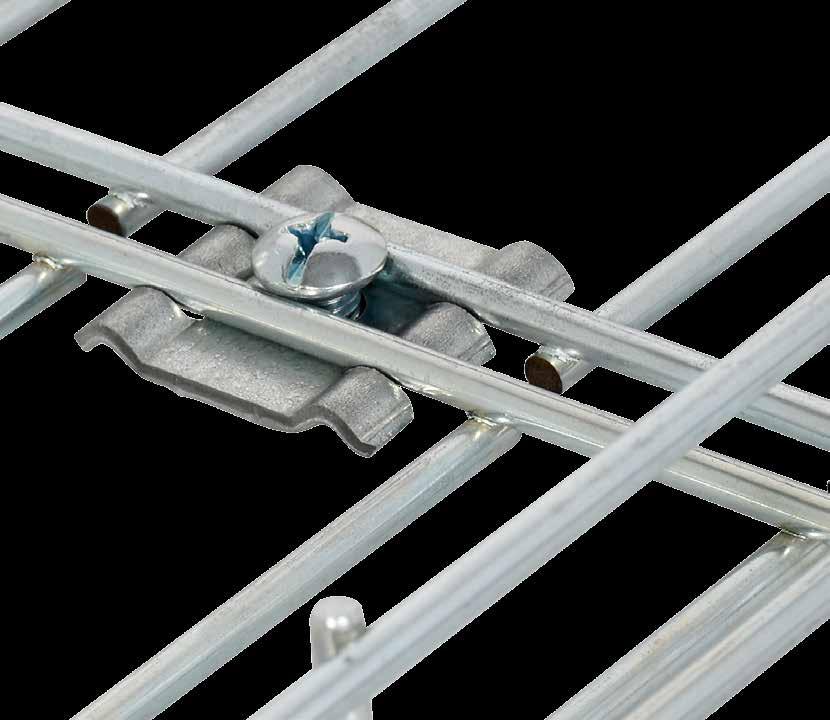

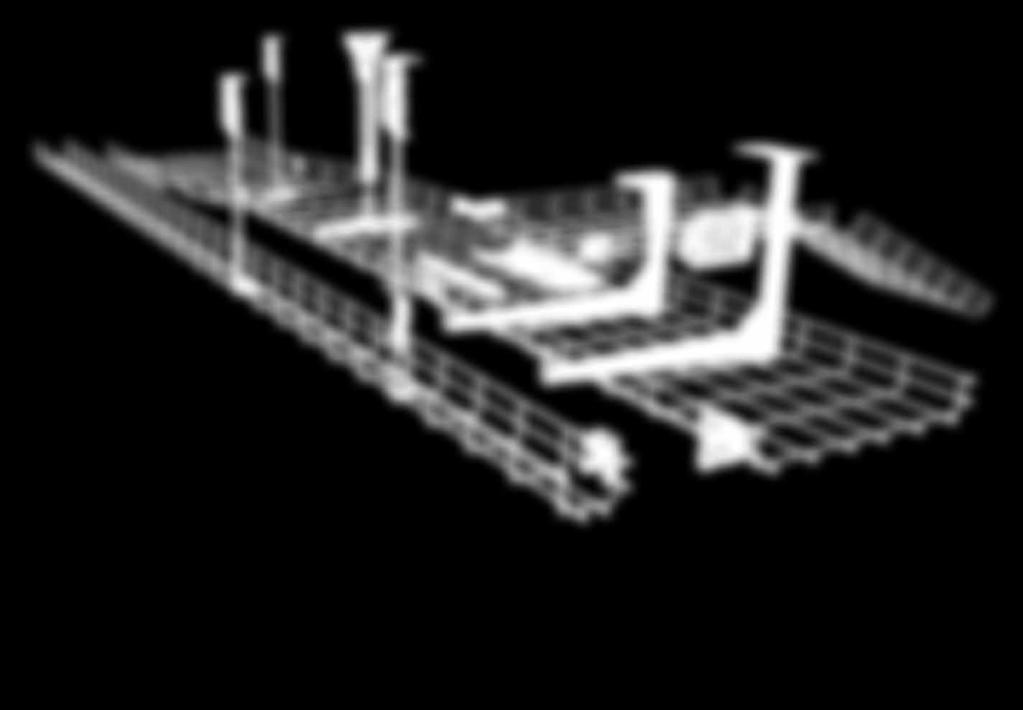

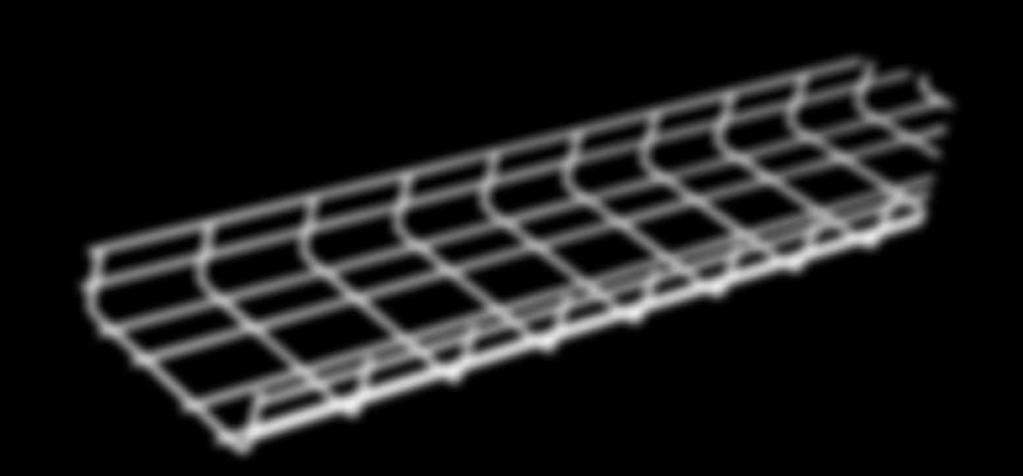

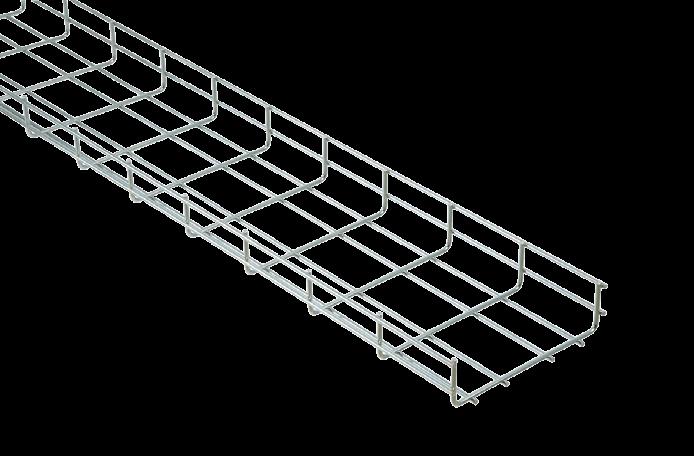

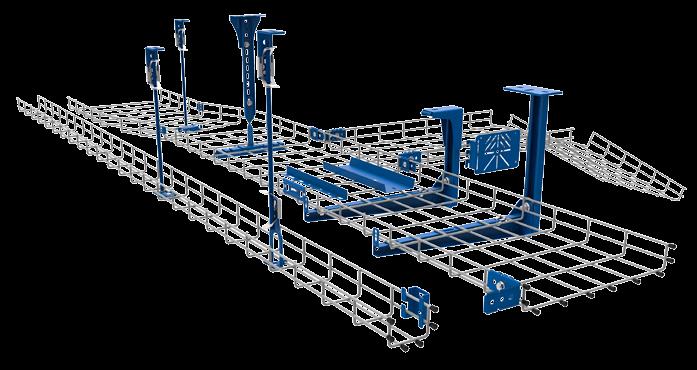

12 Trådstegar mm Val av trådstege! Elförzinkad 10 µm/z4 korrosivitetsklass max C1/C4 Trådstegar för både inomhus- och utomhusbruk se sid 2. Normalt konsolavstånd c-c 2 m. (Skarv uppfyller ställda krav för elektrisk kontinuitet med god marginal.) Vissa av tillbehören är endast framtagna för C4-miljö men passar även till de lägre korrosivitetsklasserna, dessutom håller det ner antal artiklar/lagerplatser. Tips! Den nya trådstegen i Z4-material klarar miljöer upp till C4 till ett ännu vassare pris! Trådtegar och tillbehör Korrosivitetsklass max C1 Korrosivitetsklass max C4 Trådstege Elzink Längd Bredd Trådstege Z4 Längd Bredd , 600 mm 500, 600 mm 12

13 Takpendel med lösa detaljer sidomontage Trådstegar mm E-nummer mått (mm) tillbehör Takfäste Höjd Korr. klass C C4 Ankarskena Bredd Korr. klass C C C C C C4 T-skruv Mått Korr. klass M10x35 C M10x30 C4 Skarv Korr. klass C C4 Väggfäste Till bredd Korr. klass C C C C4 Hörnskarv Korr. klass C C5M Maxlast 150 kg. Väggkonsol Bredd Korr. klass C C C C C C C C C C C C4 Takpendel med lösa detaljer mittmontage Takfäste Höjd Korr. klass C C C4 Pendelskena Längd Korr. klass C C C C C C4 Fasta takpendlar/tillbehör Pendelskarv Längd Korr. klass C4 Bärok Passar Korr. klass C4 Bärok Passar Korr. klass C C4 Bäroksstöd Passar Korr. klass C C C C4 Gängstång Längd Korr. klass C1 Gängstångsfäste Bredd Korr. klass C1 Mittmontage. Teleränna/skiljeplåt. Tillbehör montering. Takpendel Längd Korr. klass C C C4 Sidomontage. Takpendel Längd Korr. klass C C C4 Monteras med universalbricka och skruv. Vinkelfäste Korr. klass C C4 Teleränna Bredd Korr. klass (tät) C (tät) C (perf.) C (perf.) C (perf.) C (perf.) C mm Skiljeplåt Höjd Korr.klass C C C skarv Fästplåt Korr. klass C C4 Monteringsskruv Korr. klass M8x16 (50 st/förp.) C M8x16 (50 st/förp.) C4 Universalbricka Korr. klass C C4 Konsolclips Korr. klass C4 Plastknopp Passar stegbredder mm mm mm 13

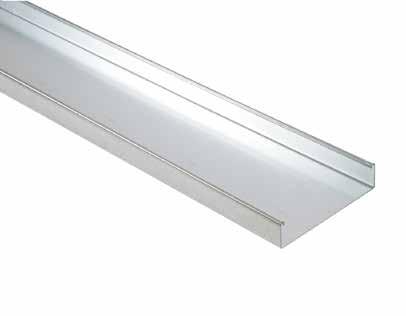

14 Armaturskenor/kabelrännor mm Val av skena/ränna! Sendzimir och vitlack (RAL 9010) korrosivitetsklass max C1 C4 Skenor och rännor för inomhusbruk. 75 mm:s armaturskena finns i AZ 185 (E-nr ) för utomhusbruk se sid 2. Skarvarna har inbyggt bärok för snabbare och enklare montage samt uppfyller kraven för elektrisk kontinuitet med god marginal. Skarvar i 55- och 75 mm:s bredd har inbyggt friktionslås. Beräknat konsolavstånd avgörs av skenans längd en tvåmetersskena har konsolavstånd på 2 m och en tremetersskena har 3 m konsolavstånd. Sexmeters armaturskena behöver ett bärok på mitten. Dessa värden gäller vid normal belastning. Tips! Armaturskenornas hålbild är anpassad för marknadens snabbkontaktsystem. Armaturskenor/rännor och tillbehör Kabelränna sendz. Längd Bredd Kabelränna vit Längd Bredd Armaturskena sendz. Längd Bredd Armaturskena vit Längd Bredd Armaturskena AZ Längd Bredd

15 Armaturskenor/kabelrännor mm E-nummer mått (mm) tillbehör Skarv Bredd Korr.klass C C C C C C C C2 Takpendel sidomontage Bärok Bredd Korr.klass C C C C C C C C2 4 st/sats (för skarv). Låsclips Passar Takpendel Längd Korr.klass C C C4 Takpendel mittmontage Bärkonsol Bredd Korr.klass C (vit) C C (vit) C1 Monteringsskruv M8x16 Korr.klass C1 Lösa detaljer. Takfäste Höjd Korr.klass C (vit) 100 C C (vit) 90 C1 Pendelskena Längd Korr.klass C (vit) 3000 C C4 Gängstång Bredd Korr.klass M10 C (vit) M10 C M10 C (vit) M10 C1 Takpendel mittmontage Takpendel Längd Korr.klass C C C4 Tillbehör Pendelfäste Passar Korr.klass C (vit) C C C (vit) C1 Bärok Passar Korr.klass C (vit) 75 C1 Gängstångsfäste Bredd Korr.klass C (vit) 75 C1 Wirependel Modell Längd med krok med krok ögleskruv M6x80 Armaturfäste Bredd Korr.klass C (vit) 50 C C (vit) 75 C C (vit) 100 C1 Najningsstöd Bredd Korr.klass C C C C C2 Ändhake Bredd Placering invändigt invändigt invändigt invändigt invändigt invändigt Fästplåt Typ Korr.klass ohålad C (vit) hålad C hålad C hålad C (vit) hålad C1 Skiljeplåt Höjd Längd skarv Monteringsskruv M8x16 Korr.klass st/förp. C st/förp. C4 15

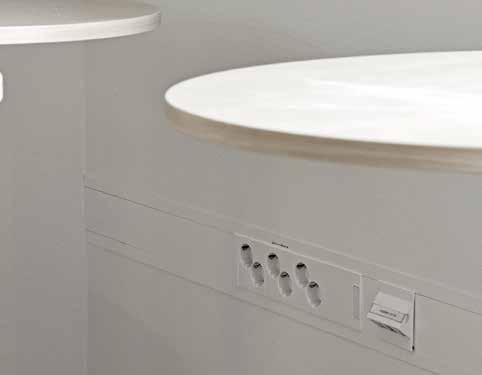

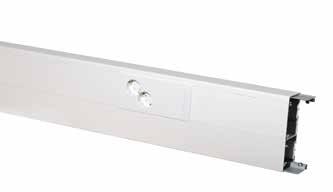

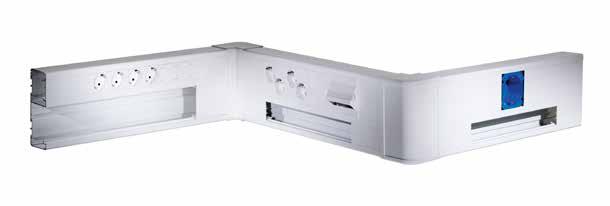

16 Väggkanaler Ductel 3 m Aluminiumkanaler vitlack (RAL9010) Kanalerna är tillverkade i aluminium med 45 mm- alt 80 mm-öppning. Vid montage med väggkonsol beräknas normalt c-c 1 m. Skarv uppfyller ställda krav för elektrisk kontinuitet med god marginal. Tips! Alla hörn passar både invändigt och utvändigt och de flesta tillbehör i våra kanalsystem är gemensamma snabbare och enklare! Kanaler och tillbehör TB x65 mm TB x65 mm TB x65 mm E-nr Längd E-nr Längd E-nr Längd Profil Lock 45 mm Lock 80 mm Skarvstycke TBJ E-nr Mått mm E-nr Mått mm E-nr Mått mm Skarv x12x x12x x12x70 16

17 Väggkanaler Ductel TB TB TB x65 mm 135x65 mm 170x65 mm Ändstycke TBP E-nr Mått E-nr Mått E-nr Mått Ändstycke x65x x65x x65x24 Hörn TBC E-nr Höjd E-nr Höjd E-nr Höjd Hörn Dekorskarv TBMP E-nr Höjd E-nr Höjd E-nr Höjd Dekorskarv Mellanhylla TDH E-nr Längd E-nr Längd E-nr Längd Hylla 1-plan Hylla 2-plan Väggkonsol TBE med klickmontering. E-nr Mått E-nr Mått E-nr Mått Konsol Konsol Konsol Ventilationsgaller TBE, gallerhållare och skarv. E-nr Mått E-nr Mått E-nr Mått Galler Hållare 3-pack x x40 Skarvstift x x3 Uttag samt universaldosa för strömbrytare etc. E-nr Mått E-nr Mått E-nr Mått Jordningsbleck vägsuttag x45x x45x x45x190 2-vägsuttag DATA x45x x45x x45x190 4-vägsuttag x45x x45x x45x270 4-vägsuttag DATA x45x x45x x45x270 Universaldosa x42,5x x42,5x x42,5x79 Universaldosa x42,5x x42,5x x42,5x150 Näslock samt monteringsramar för datajack till de vanligast förekommande formaten. E-nr Mått E-nr Mått E-nr Mått Näslock med fönster x45x x45x x45x85 Fästplatta 3xAMP Fästplatta 3xSystimax Fästplatta 3xKeystone Fästplatta 3xActassi

18 Plastkanaler 3 m Vit PVC (RAL9003) Kanalerna är tillverkade i vit PVC-plast med 80 mm-öppning. Lock ingår. Vid montage med väggkonsol beräknas normalt konsolavstånd till c-c 1 m. Skarvstycket uppfyller ställda krav för elektrisk kontinuitet med god marginal. Tips! Tack vare kanalens konstruktion med dubbla inneväggar blir kanalen mycket stark, samtidigt som den är lätt att jobba med. Kanaler och tillbehör PK x65 mm PK x65 mm E-nr Längd E-nr Längd Profil Lock 80 mm Ingår 3000 Ingår 3000 Skarvstycke PKJ 1 E-nr Mått E-nr Mått mm Skarv x3x x3x80 18

19 Plastkanaler PK PK x65 mm 135x65 mm Ändstycke PKE E-nr Mått E-nr Mått Ändstycke Hörn TBC E-nr Höjd E-nr Höjd Hörn Dekorskarv PDC E-nr Höjd E-nr Höjd Dekorskarv Skiljevägg PEKE E-nr Längd E-nr Längd Hylla 1-plan Väggkonsol TBE med klickmontering. E-nr Mått E-nr Mått Konsol Konsol Konsol Ventilationsgaller TBE, gallerhållare och skarv. E-nr Mått E-nr Mått Galler Hållare 3-pack x40 Skarvstift x3 Uttag samt universaldosa för strömbrytare etc. E-nr Mått E-nr Mått 2-vägsuttag x45x x45x190 2-vägsuttag DATA x45x x45x190 4-vägsuttag x45x x45x270 4-vägsuttag DATA x45x x45x270 Universaldosa x42,5x x42,5x79 Universaldosa x42,5x x42,5x150 Näslock samt monteringsramar för datajack till de vanligast förekommande formaten. E-nr Mått E-nr Mått Näslock med fönster x45x x45x85 Fästplatta 3xAMP Fästplatta 3xSystimax Fästplatta 3xKeystone Fästplatta 3xActassi

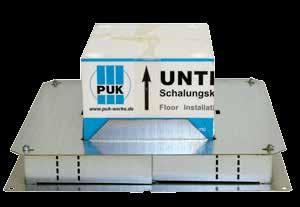

20 Golvboxar PUK Kombinationsexempel Kvadratiska installationsenheter för torrstädade golv med plats för 12 enheter. Fyllnadsdjup 8-32 mm min höjd mm. Inbyggnadsmått 261x261 mm. Se sid 22 för apparatdosa med lågt byggdjup (65 mm), passar till samt Maxlast kg. Rostfri med mattfläns Plast med mattfläns Lock/montageram rostfri (med tubutgång, IP54). Formstycke höjd 150 mm Ingjutningslåda 400x400 mm Min. inbyggnadshöjd 87 mm Montageram rostfri mm mm Hållare apparatdosa höjd 65 mm höjd 95 mm Rektangulära installationsenheter för torrstädade golv med plats för 8 enheter. Fyllnadsdjup 8-12 mm min höjd mm. Inbyggnadsmått 261x186 mm. Maxlast 150 kg. Rostfri med mattfläns Plast med mattfläns Formstycke höjd 150 mm Ingjutningslåda 400x400 mm Min. inbyggnadshöjd 87 mm 20 Önskas ytterligare lösningar eller kombinationer kontakta vår försäljningsavdelning, eller offert@mpbolagen.se

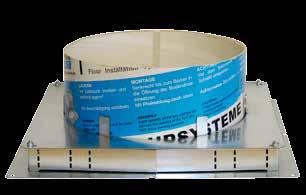

21 Golvboxar PUK Kombinationsexempel Rund installationsenhet i plast med mattfläns, för torrstädade golv och plats för 12 enheter. Fyllnadsdjup 8 mm min höjd 65 mm. Inbyggnadsmått Ø 307 mm. Maxlast 150 kg. Installationsenhet rund Formrör höjd 150 mm Ingjutningslåda 450 x450 mm Min. inbyggnadshöjd 87 mm. Runda installationsenheter Bodo i plast och aluminium med 230V-uttag och Cat6 STP datauttag min. höjd mm. Inbyggnadsmått Ø 122 mm. Bodo N: 1x230, 1xRJ45 (IP66). Maxlast 1500 kg. Bodo T-G: 1x230, 1x blind. Maxlast 150 kg. Bodo N aluminium Bodo T-G plast Formrör höjd 150 mm Ingjutningslåda 160x160 mm Min. inbyggnadshöjd 73 mm Önskas ytterligare lösningar eller kombinationer kontakta vår försäljningsavdelning, eller offert@mpbolagen.se 21

22 Golvboxar PUK El och data Apparatdosa fyra enheter Montageram data/media Montageram apparatdosa Montageplåt blind V-uttag vägs vit vägs orange Montageplåt AMP SL Montageplåt Keystone V-uttag vägs vit vägs orange Montageplåt Lexcom/Actassi Montageplåt XLR V-uttag vägs vit Montageplåt D-sub/VGA Övriga tillbehör Apparatdosa lågt byggdjup På ena sidan finns plats för 2x230 V-uttag som monteras med montageram På andra sidan finns plats för två plåtar data/media För inst.enhet rostfri ( ) För inst.enhet i plast ( ). Montageram för mont. av 230V-uttag, (passar apparatdosa ovan). Blindlock 22,5x45 mm Blindlock 45x45 mm USB 3,0 Keystone HDMI Keystone PHONO 3,5 mm Keystone Önskas ytterligare lösningar eller kombinationer kontakta vår försäljningsavdelning, eller offert@mpbolagen.se 22

23 Uttagsstavar Poster Standardstavar ett urval ur standartsortimentet. MP bolagen är den kompletta leverantören av kabelförläggning för el och data i byggnader. I MP-uttagsstavar sker den slutliga distributionen till användaren. Flex Duo Quattro Vårt mål är att utveckla de olika delarna till branschens bäst fungerande och integrerade system. Modell MP-U500 V MP-U501 V MP-U502V MP-U601 V MP-U602 V MP-U701 V Uttagsstav Längd Slang Allmän kraft 6 brunnar 4 brunnar 4 brunnar 8 brunnar 8 brunnar 16 brunnar Datakraft 4 brunnar 4 brunnar 8 brunnar 8 brunnar 16 brunnar RJ45 2 st 2 st 4 st 4 st 8 st 8 st Blindlock 1 st 1 st 1 st 2 st 4 st Tot. kablagelängd Stavfot grå, 8 kg Designfot 12,5 kg Takram för slang Väggfäste Ändkappa Uttagspanel/post och hängbox Ett nära samarbete med kunder och lyhörda säljare, ligger till grund för dessa modeller. Modell MP-U511 V MP-U616 V MP-U610 V E-nr Längd Slang 3000 Allmän kraft 6 brunnar 6 brunnar 4 brunnar Datakraft RJ45 2 st Blindlock 1 st 2 st 2 st Tot. kablagelängd HDMI 1 st USB-uttag 1 st Rullgardinsblock Balansblock MP-konfigurator Utforma en uttagsstav snabbare och enklare! MP-konfiguratorn är enkel att använda är enkel och med att den använda och med den kan du skapa kan du skapa och utforma en uttagsstav helt enligt dina egna önskemål. Välj och stavmodell, utforma färg och en bestyckning uttagsstav skicka! helt Inom kort får du en offert i retur. enligt dina egna önskemål Klicka på bilden! Vill du veta mer, kontakta oss Du kan även kontakta våra duktiga innesäljare för rådgivning och teknisk support: se sid 26. Peter Fuchs peter.fuchs@mpbolagen.se Marcus Gunnevik marcus.gunnevik@mpbolagen.se Johannes Nordlund johannes.nordlund@mpbolagen.se 23

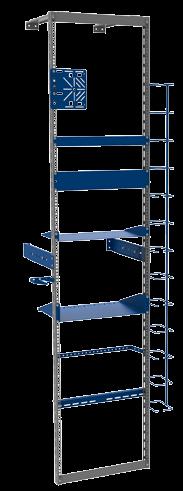

24 19"-stativ elzink MP-tele/datastativ är monteringssatser av grundstativ enl. SS IEC 297 för 19 standard = 465 mm centrumavstånd mellan ståndarprofilerna. Sammansättningen är enkel och sker med skruv och mutter. Tillbehör till stativen finns i ett flertal olika varianter. Stativen finns för leverans i vitlackerat (RAL 9010), och förzinkat utförande 10 µm. Främre sidan har hål för korgmutter M6 och bakre sidan hål 6,5 x 31,75 mm för M6-skruv och mutter. Stativ finns även i vitlackerat utförande se MP-katalog , Golvstativ Väggstativ Artikel E-nr Mått mm Artikel E-nr Mått mm Datastativ Väggstativ Datastativ Väggstativ Datastativ Datastativ Datastativ delbart Tillbehör E-nr Mått mm 1 Fästjärn Fästjärn Fästjärn Fästjärn Fästjärn Fästjärn justerbart Fästplåt Blindplåt Blindplåt Blindplåt Blindplåt Blindplåt Blindplåt Trådledarbygel Trådledarbygel Hyllplan U 5 Hyllplan U 6 Hyllplan U 6 Hyllplan U 7 Kabelstöd Fästplåt Montageskena Kabelstöd Korgmutter M6 (20 st) Korgmutter M6 (20 st) Skruvsats M6x12 (20 st) Skruvsats M6x12 (20 st) Skruvsats M6x12 (100 st) Skruvsats M6x12 (100 st) Trådledare

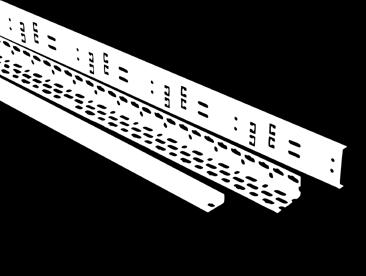

25 Profiler/monteringstillbehör Mecanofunktion på vinkelprofiler! Montageprofil 2 m Bredd Korr.klass C C C C C C C C C C C C C C4 60x40 mm Vinkelprofil Längd Korr.klass C C4 35x35 mm Vinkelprofil Längd Korr.klass C C4 21x41 mm Ankarskena Längd Korr.klass C C4 41x41 mm Ankarskena Längd Korr.klass C C4 Montage på vägg! Klamringsband för klamring av kabel på vägg. Väggskena för montage av väggkonsoler m m, på Sandwichväggar eller betongblock. Montage med väggkonsol. Klamringsband Längd Korr.klass C4 Väggskena Längd/bredd Korr.klass /121 C2 Mutter T-skruv- och monteringsskruv Passar både till 21- och 41 mm:s ankarskena. Mutterbricka Mått/höjd Korr.klass M8x20/21 C M8x20/41 C M10x20/21 C M10x25/21 C M10x25/41 C4 Fjäderförsedd mutterbricka som håller sig i rätt läge. T-skruv Mått Korr.klass M8x25 C M10x35 C1 1. Placera T-skruven i skenans öppning. 2. Tryck på skruven. 3. T-skruven roterar till rätt läge. T-skruv Mått/höjd Korr.klass M10x30/21 C M10x30/41 C4 Monteringsskruv Korr. klass M8x16 (50 st/förp.) C M8x16 (50 st/förp.) C4 25

26 Kontakta oss!...när det gäller installationsmateriel från MP bolagen. Lennart Hallengren Försäljningschef Anders Karlsson Innesäljchef/marknadskoordinator Ronnie Lundh Stockholm Thomas Petersson Stockholm Kenneth Olofsson Norr Anders Westling Mellan Fredrik Larsson Väst Rickard Leander Syd Laban Lundberg Öst Patrik Hillström Produktchef Johan Petersson Produktchef Elkanaler Marcus Gunnevik Innesäljare Peter Fuchs Innesäljare Johannes Nordlund Innesäljare Susanne Sixtensson Ordermottagare Pia Arias Marknadsassistent Box Vetlanda tel fax info@mpbolagen.se 26

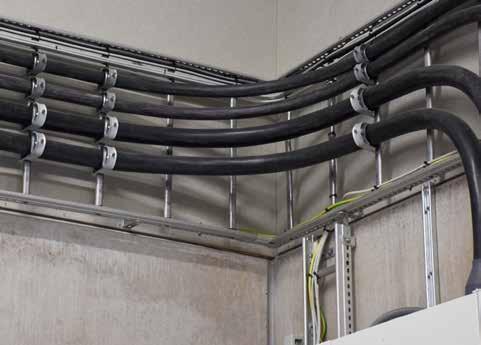

27 27

28 MP kabelförläggning MP bolagen utvecklar, tillverkar och marknadsför ett brett produktsortiment för kabelförläggning. Produktionen är modern och högautomatiserad och vi tillverkar merparten av produktionsverktygen själva. Utgåva 07 april 2017/MP bolagen Industri AB Hög kvalitet samt snabba och säkra leveranser är något som vi på MP bolagen tycker är viktigt. Liksom att ständigt sträva efter förbättrade lösningar som både minskar antalet tillbehör så väl som installationstiden. MP bolagen är kvalitetssäkrade enligt ISO 9001:2008 och vi arbetar efter en intern miljöpolicy. Produktområden: Kabelstegar Uttagsstavar 19"-stativ Kabelrännor Trådstegar Kabelhållare Armaturskenor Profiler Potentialanslutning Golvboxar Väggkanaler 28 Box Vetlanda tel fax info@mpbolagen.se
