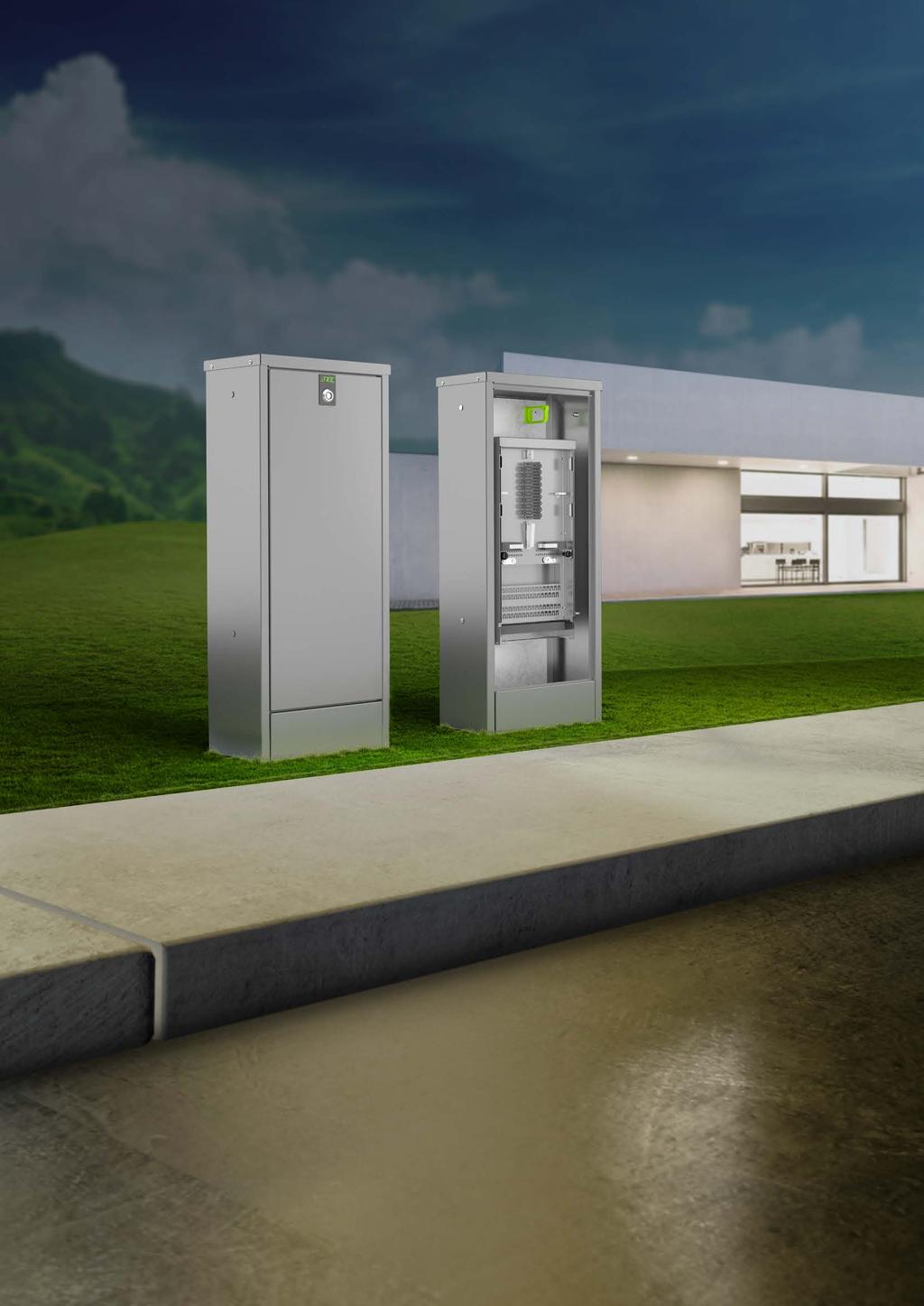

1 NYHET! ENOC O5 FIBERMARKSKÅP NY GENERATION ENOC OB FIBERSKARVBOX NYHET! Förenklad fiberskarvning Enoc O5 är en serie fibermarkskåp i tre bredder. Skåpen levereras komplett med markfäste, lås och kondensskydd i tak och för mark. Enkelt och snabbt att montera. Och tillsammans med våra nya tillbehör Enoc KUP och vår serie fiberskarvboxar Enoc OB blir även fiberskarvningen enklare. Enoc OB finns i fyra storlekar från 96 till 288 fiberskarvar och passar perfekt till Enoc O5. ENOCSYSTEM.COM

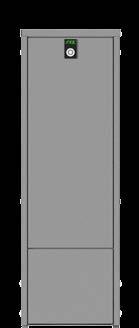

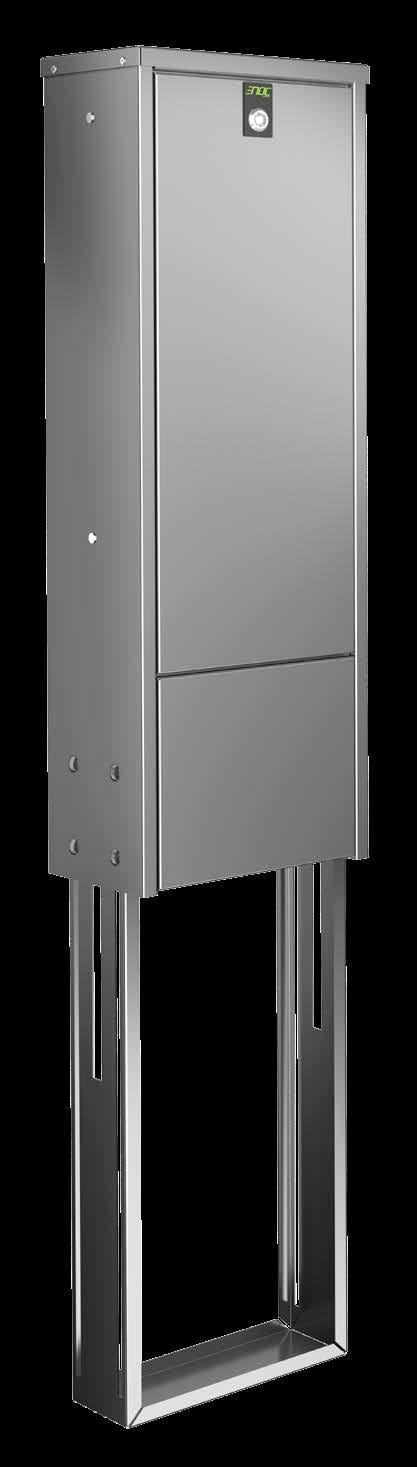

2 ENOC O5 FIBERMARKSKÅP TRE BREDDER Bredd: 330 mm, 390 mm & 600 mm Höjd: 995 mm (835 mm ovan mark) Djup: 207 mm Pulverlackerad magnelisplåt, RAL 7037 Magnelisplåt ZM 310 Varmförzinkad plåt enligt SS-EN ISO 1461 Komplett fibermarkskåp (utomhus) för fiberinstallation Fibermarkskåp i enlighet med Robusta Nät Lås EBR 2-stift*, levereras utan nyckel (Stockholm) Montageplåt Markfäste. Nedgrävningsdjup steglöst upp till 800 mm Kondensskiva i tak Markisoleringsskiva 600 MM 390 MM 330 MM *Övriga lås mot förfrågan FÄRGER TILLBEHÖR PULVERLACKERAD MAGNELISPLÅT (RAL 7037) Korrosivitetsklass C5-I Medel, enligt ISO MAGNELISPLÅT ZM 310 SLINGHÅLLARE, SH O5 Bredd: 270 mm Djup: 65 mm Radie: 25 mm Material: Magnelisplåt NYCKEL KEY EBR 2-stift (Stockholm) Korrosivitetsklass C5 enligt SS-EN ISO VARMFÖRZINKAD PLÅT ENLIGT SS-EN ISO Korrosivitetsklass C3 Hög, enligt ISO ENOC KUP Kabelutsättningspunkt för kabelmarkeringar Idealisk till Enoc O5-skåp 3 anslutningsstift Färgkodad märkning; blå, röd, grön Fixeringsplatta i aluzinkplåt Fästmaterial ingår ej eftersom detta inte behövs vid montering i Enoc O5 2 DETAILS MAKE THE DIFFERENCE

3 ENOC OB FIBERSKARVBOX Enoc OB är en serie kompletta fiberskarvboxar i fyra storlekar från 96 upp till 288 fiberskarvar. Passar perfekt i Enocs O5 men även till andra skåpsfabrikat. Tillverkad i lackerad aluzinkplåt, RAL Komplett med skarvhållare för en enkel och snabb installation. Samtliga O5-modeller går att kombinera med passande OB-storlek. Nyhet! Förenklad fiberskarvning ENOC OB FINNS I FYRA OLIKA STORLEKAR OB 1 G2 OB 3 G2 OB 4 G2 OB fiberskarvar, avtagbar dubbelsidig skarvhållare anpassat för att hantera en större mängd fibrer 192 fiberskarvar, med två skarvområden 144 fiberskarvar, med ett skarvområde 96 fiberskarvar, för mindre installationer Exemplen visar Enoc 05 fibermarkskåp i 330 mm bredd med förmonterad fiberskarvbox. Enoc OB fiberskarvboxar kan fås förmonterade men kan också köpas separat och passar även till andra skåpsfabrikat. DETAILS MAKE THE DIFFERENCE 3

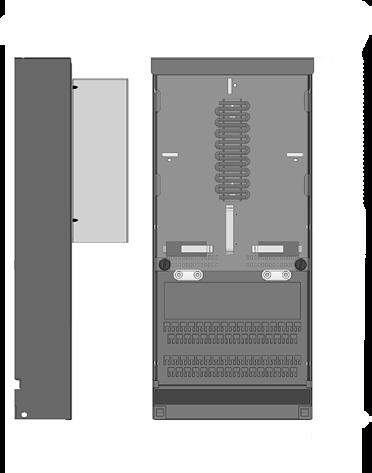

4 ENOC OB 1 G2 OB 1 G2 Fiberbox för 288 fiberskarvar Anpassat för att hantera stora mängder fiberskarvar Skarvhållare med identiska sidor som vardera rymmer upp till 144 fiberskarvar Dubbelsidig avtagbar skarvhållare med 18 fack i respektive hållare. Varje fack rymmer upp till 8 fiberskarvar Komplett skarvhållare utan varken lösa eller extra delar Lock och polykarbonatskydd med snäppfäste säkerställer enkel installation och smidigt underhåll Enoc OB fiberskarvboxar kan fås förmonterad men kan också köpas separat och passar även till andra skåpsfabrikat Lackerad aluzinkplåt, RAL 7037 Tätningar i mjukt gummi vid kabelingången Polykarbonatskydd över fiberskarvar Lackerad för att få bort vassa kanter TILLBEHÖR 57836, hållare OB 1 för att skapa ett slingområde bakom boxen YTTERMÅTT DETAILS MAKE THE DIFFERENCE

5 ENOC OB 3 G2 OB 3 G2 Fiberbox för upp till 192 fiberskarvar Två-nivåers roterbar skarvhållare. Inre del anpassat för slinghållare och yttre del för skarvhållaren Skarvhållare med 24 fack och varje fack rymmer upp till 8 fiberskarvar Komplett skarvhållare utan varken lösa eller extra delar Lock och polykarbonatskydd med snäppfäste säkerställer enkel installation och smidigt underhåll Enoc OB fiberskarvboxar kan fås förmonterad men kan också köpas separat och passar även till andra skåpsfabrikat Lackerad aluzinkplåt, RAL 7037 Tätningar i mjukt gummi vid kabelingången Polykarbonatskydd över fiberskarvar Lackerad för att få bort vassa kanter YTTERMÅTT DETAILS MAKE THE DIFFERENCE 5

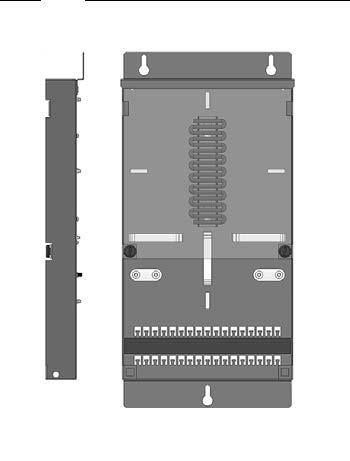

6 ENOC OB 4 G2 OB 4 G2 Fiberbox för upp till 144 fiberskarvar Skarvhållare med 18 fack. Varje fack rymmer upp till 8 fiberskarvar En nivå för slinghållare och skarv hållare Komplett skarvhållare utan varken lösa eller extra delar Lock och polykarbonatskydd med snäppfäste säkerställer enkel installation och smidigt underhåll Enoc OB fiberskarvboxar kan fås förmonterad men kan också köpas separat och passar även till andra skåpsfabrikat Lackerad aluzinkplåt, RAL 7037 Tätningar i mjukt gummi vid kabel ingången Polykarbonatskydd över fiberskarvar Lackerad för att få bort vassa kanter YTTERMÅTT DETAILS MAKE THE DIFFERENCE

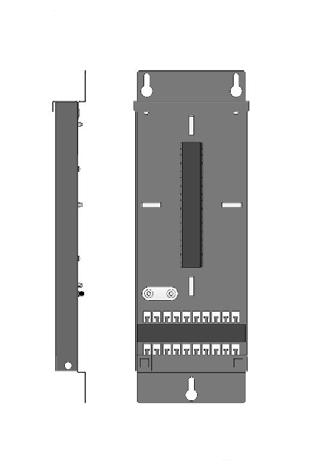

7 ENOC OB 5 OB 5 Fiberbox för upp till 96 fiberskarvar Lämplig för mindre installationer Skarvhållare med 16 fack och varje fack rymmer upp till 9 fiberskarvar En nivå för slinghållare och skarv hållare Komplett skarvhållare utan varken lösa eller extra delar Lock med snäppfäste säkerställer enkel installation och smidigt underhåll Enoc OB fiberskarvboxar kan fås förmonterad men kan också köpas separat och passar även till andra skåpsfabrikat Lackerad aluzinkplåt, RAL 7037 Tätningar i mjukt gummi vid kabel ingången Lackerad för att få bort vassa kanter YTTERMÅTT DETAILS MAKE THE DIFFERENCE 7

8 TEKNISKA DATA ENOC OB NAMN ART.NR. EAN E-NUMMER B x D x H (mm) ANTAL FIBERSKARVAR OB1 G x 82 x OB3 G x 81 x OB4 G x 53 x OB x 38 x Hållare OB x 76 x 222 ENOC O5 + OB NAMN ART.NR. EAN E-NUMMER BESKRIVNING O5 33-G * O5 varmförzinkad, utan OB O5 39-G * O5 varmförzinkad, utan OB O5 60-G * O5 varmförzinkad, utan OB O5 33-P O5 lackerad, utan OB O5 33-P / OB 1 G O5 lackerad, med förmonterad OB 1 G2 O5 33-P / OB 3 G O5 lackerad, med förmonterad OB 3 G2 O5 33-P / OB 4 G O5 lackerad, med förmonterad OB 4 G2 O5 33-P / OB O5 lackerad, med förmonterad OB 5 O5 39-P O5 lackerad, utan OB O5 39-P / OB 1 G O5 lackerad, med förmonterad OB 1 G2 O5 39-P / OB 3 G O5 lackerad, med förmonterad OB 3 G2 O5 39-P / OB 4 G O5 lackerad, med förmonterad OB 4 G2 O5 39-P / OB O5 lackerad, med förmonterad OB 5 O5 60-P O5 lackerad, utan OB O5 60-P / OB 1 G O5 lackerad, med förmonterad OB 1 G2 O5 60-P / OB 3 G O5 lackerad, med förmonterad OB 3 G2 O5 60-P / OB 4 G O5 lackerad, med förmonterad OB 4 G2 O5 60-P / OB O5 lackerad, med förmonterad OB 5 O5 33-M O5 magnelis, utan OB O5 33-M / OB 1 G O5 magnelis, med förmonterad OB 1 G2 O5 33-M / OB 3 G O5 magnelis, med förmonterad OB 3 G2 O5 33-M / OB 4 G O5 magnelis, med förmonterad OB 4 G2 O5 33-M / OB O5 magnelis, med förmonterad OB 5 O5 39-M O5 magnelis, utan OB O5 39-M / OB 1 G O5 magnelis, med förmonterad OB 1 G2 O5 39-M / OB 3 G O5 magnelis, med förmonterad OB 3 G2 O5 39-M / OB 4 G O5 magnelis, med förmonterad OB 4 G2 O5 39-M / OB O5 magnelis, med förmonterad OB 5 O5 60-M O5 magnelis, utan OB O5 60-M / OB 1 G O5 magnelis, med förmonterad OB 1 G2 O5 60-M / OB 3 G O5 magnelis, med förmonterad OB 3 G2 O5 60-M / OB 4 G O5 magnelis, med förmonterad OB 4 G2 O5 60-M / OB O5 magnelis, med förmonterad OB 5 TILLBEHÖR TILL ENOC O5 NAMN ART. NR EAN E-NUMMER BESKRIVNING Key EBR 2-stift Nyckel SH O Slinghållare KUP Kabelutsättningspunkt P = Pulverlackerad magnelisplåt. C5-I Medel M = Magnelisplåt. C5 G = Varmförzinkad stålplåt. C3H *Tillverkas efter beställning ENOCSYSTEM.COM hstd 03/2018
