Erfaringer fra drikkevannsforsyning fra grunnvann i Sverige. Praksis for områdebeskyttelse og desinfeksjon.

Transkript

1 Erfaringer fra drikkevannsforsyning fra grunnvann i Sverige. Praksis for områdebeskyttelse og desinfeksjon. 21 november 2016 Lena Maxe SGU

2 Sveriges geologiska undersökning Förvaltningsmyndigheten för landets geologiska beskaffenhet och mineralnäring.

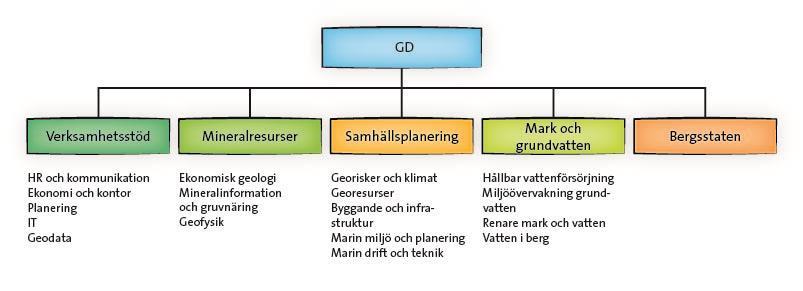

3 Organisation

4 Här finns SGU (antal anställda, 2016) Uppsala 181 Göteborg 12 Lund 11 Luleå 13 Malå 6 Stockholm 13 Totalt 236 Göteborg Luleå Malå Uppsala Stockholm Lund

5 SGUs roll - grundvatten ansvar för miljökvalitetsmålet Grundvatten av god kvalitet föreslår lagstiftning och styrmedel för att nå målet samlar in information om grundvattnets kvalitet o kvantitet kartering miljöövervakning databaser tillhandahålla &öka förståelsen ett hydrogeologiskt planeringsunderlag underlag för rapportering grundvattnets status till EU informerar genom utbildning, seminarier, vägledningar och föreskrifter

6 Källor till information om kommunala vattentäkter SGUs vattentäktsarkiv Information om vattentäkten Typ Uttag Vattenskydd Vattenanalyser Råvatten Dricksvatten Enkät till kommuner från Svenskt vatten Typ Antal anslutna Uppehållstid vid konstgjord infiltration Beredning

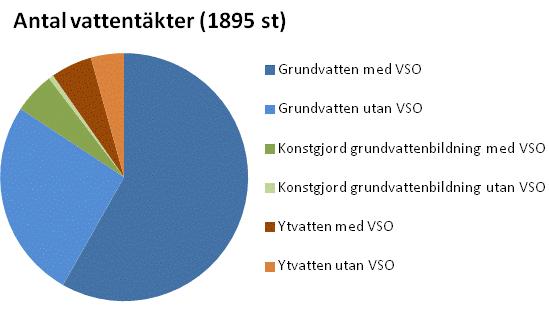

7 Allmän vattenförsörjning med och utan vattenskyddsområde

8 Allmän vattenförsörjning Typ av grundvattentäkt

9 Ur allmänna råd till 7 kap. 21 MB: Ett vattenskyddsområde bör omfatta vattentäktens tillrinningsområde, såvida inte beslutsunderlaget visar att skyddssyftet kan uppnås genom fastställande av ett mindre område som vattenskyddsområde.

10 Om inte hela tillrinningsområdet: Topografisk avgränsning (vid ytvattendelaren) Buffertzoner kring vattendrag och vattendrag Rinntider i vattensystemet Sårbarhetsbedömningar och -klassificeringar Empiriska erfarenheter Risker/riskacceptans Grundvattendelaren Avstånd från grundvattentäkten Uppehållstider i grundvattnet Handbok 2010:5 Naturvårdsverkets handbok om vattenskyddsområde

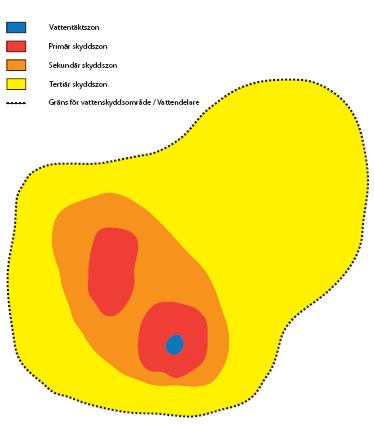

11 Zonindelning Vattentäktszon inhägnat Primär kort uppehållstid eller känsliga infiltrationsområden Sekundär >100 dygn eller mäktiga täta jordlager eller uppåtriktad gradient Tertiär - resten

12 Utsläpp av avloppsvatten? Ur allmänna råd p. 6 och 7 till 2 kap. 22. MB: I föreskrifter för ett vattenskyddsområde bör föreskrivas om förbud mot ytterligare infiltrationsanläggningar för hushållsspillvatten och utsläpp av annat avloppsvatten i primär skyddszon. för sekundär skyddszon bör föreskrivas om krav på tillstånd för sådana anläggningar. Handbok 2010:5 Naturvårdsverkets handbok om vattenskyddsområde

13 Avloppsledningar - vägledning Avloppsledningar ska vara täta, inspekteras regelbundet och vid behov omedelbart läggas om eller renoveras. Kommunala avloppsledningar bör inte förekomma inom den primära skyddszonen. Om sådana är nödvändiga måste ledningarna vara täta och inspekteras regelbundet. Avloppsreningsverk och pumpstationer dimensioneras så att bräddning minimeras och att det görs en regelbunden tillsyn över dem. Detta bör i första hand särskilt beaktas och regleras vid planläggning om området ligger inom vattenskyddsområde. Handbok 2010:5 Naturvårdsverkets handbok om vattenskyddsområde

14 Inrättande av vattenskyddsområde - allmänna grundvattentäkter (inklusive de med konstgjord infiltration)

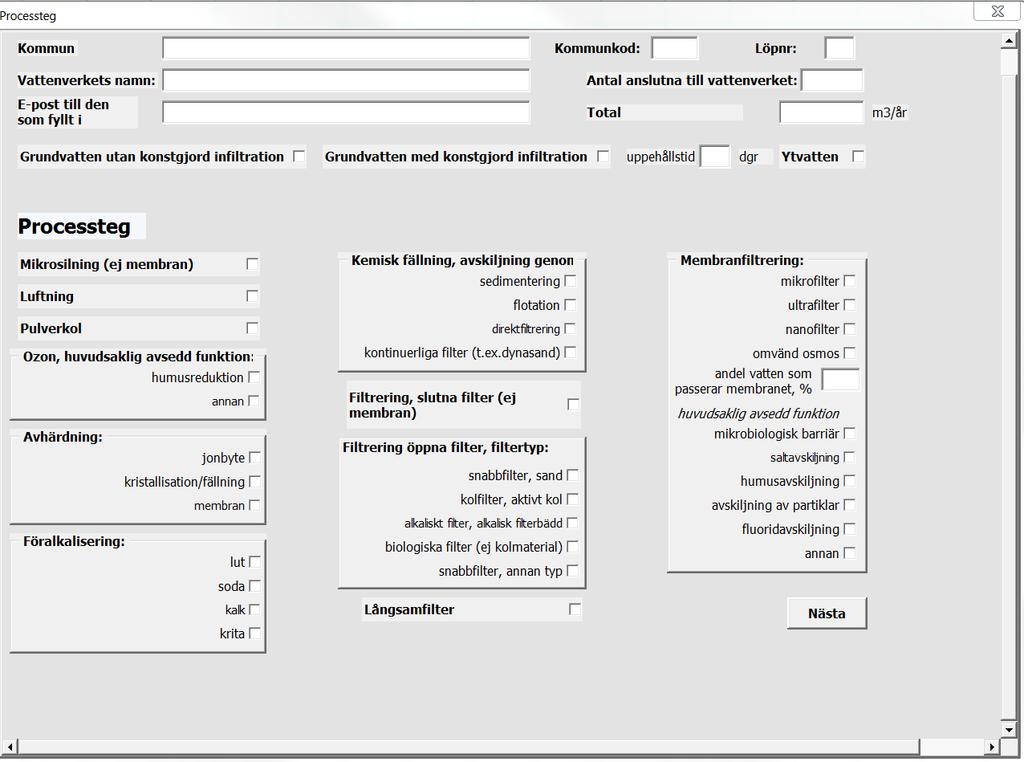

15 Svenskt vattens enkät 2014

16 Svenskt vattens enkät 2014

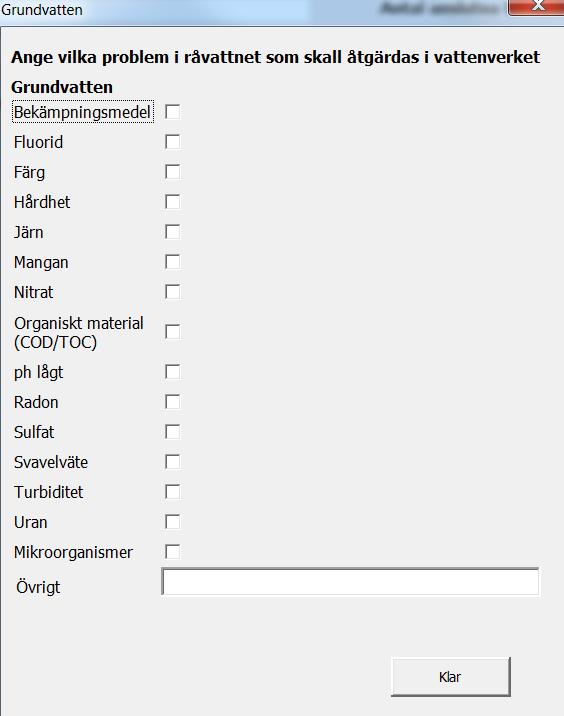

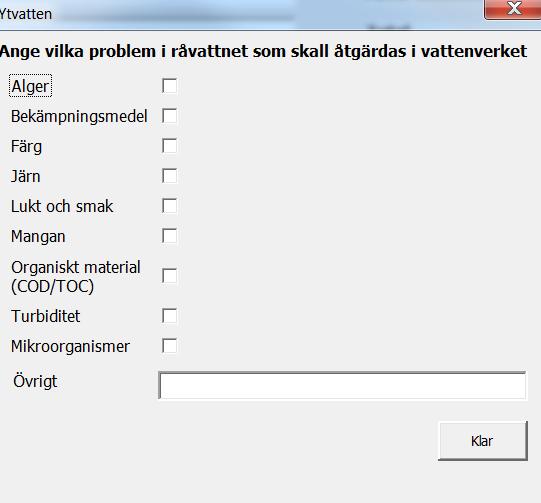

17 Svenskt vattens enkät 2014

18 Allmänna vattenförsörjning SGUs Vattentäktsarkiv & Svenskt vattens enkät Råvatten Vattentäkter Vattenverk Grundvatten Grundvatten med konstgjord infiltration Grundvatten med & utan konstgjord infiltration 6 Ytvatten Ytvatten & grundvatten 9 Summa

19 Vilka problem i råvattnet ska åtgärdas i vattenverket (grundvatten med och utan konstgjord infiltration) Problem Antal vattenverk % ph ,5 Järn ,1 Mangan ,9 Radon ,6 Hårdhet ,3 Mikroorganismer ,5 Turbiditet 136 9,5 Färg 125 8,7 Bekämpningsmedel 63 4,4 Fluorid 59 4,1 Organiskt material (COD/TOC) 50 3,5 Svavelväte 34 2,4 Nitrat 18 1,3 Uran 13 0,9 Sulfat 7 0,5 Övrigt: Arsenik, ammonium, bly, bor, dioxin, fosfat, högt ph, klorerade kolväten, klorid, lukt/smak, låg hårdhet, nitrit, ytvattenpåverkan

20 Mikrobiologiska säkerhetsbarriärer Barriärverkan hos ett beredningssteg kan bygga på någon av följande principer: avskiljning kort konstgjord infiltration av ytvatten (kortare tid än 14 dagar), kemisk fällning med efterföljande filtrering, långsamfiltrering, filtrering genom membran inaktivering primär desinfektion klor klordioxid ozon UV-ljus

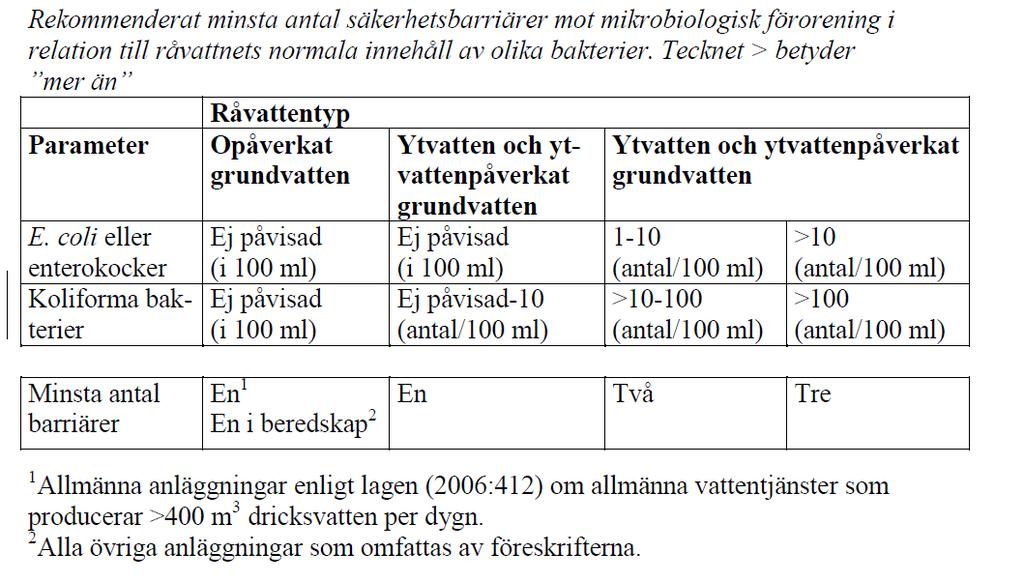

21 Antal säkerhetsbarriärer

22 Uppehållstid vid konstgjord infiltration Uppehållstid Antal Ingen uppgift 25 < 14 dygn 5 14 dygn dygn 34 >100 dygn 5 Summa 82 Normalt kan råvatten som härrör från konstgjord infiltration av ytvatten betraktas som ett opåverkat grundvatten om vattnets verkliga uppehållstid mellan infiltrations- och uttagspunkterna är 14 dagar eller längre avståndet mellan infiltrationspunkterna och uttaget är 40 meter eller mer. omättade zonen bör helst överstiga 1 meter

23 Desinfektion vid vattenverk Vattenverk med: Grundvatten (%) Grundvatten med konstgjord infiltration (%) Ytvatten (%) Fördesinfektion: klordioxid 0,1 0,0 3,2 hypoklorit 0,3 1,2 1,9 Primär desinfektion (barriär i vattenverket): klorgas 0,1 1,2 0,0 hypoklorit 15,9 32,9 38,3 klordioxid klorit och saltsyra 0,2 0,0 3,9 klordioxid klorit och klorgas 0,1 0,0 1,3 ozon 0,5 0,0 0,6 UV behandling 52,3 48,8 60,4 Sekundär desinfektion (skydd för ledningsnätet): kloröverskott från primärdesinfektionen 12,5 24,4 33,8 monokloramin ammonium och hypoklorit var för sig 0,4 1,2 3,2 monokloramin tillsats av ammonium klor 0,1 0,0 1,3 tillsats av färdigberedd monokloraminlösning 0,8 3,7 2,6 Desinfektion vid behov 6,7 8,5 5,2

24 Barriärer Vattenverk med: Grundvatten (%) Grundvatten med Ytvatten (%) konstgjord infiltration (%) UV 52,3 48,8 60,4 Klor 16,4 34,1 43,5 Kemisk fällning + filtrering 3,0 23,2 20,8 Långsamfilter 3,0 2,4 18,8 Ultra- & nanofilter, omvänd osmos 1,0 2,4 3,9 Ozon 0,5 0,0 0,6

25 Antal barriärer

26 Livsmedelsverket föreskrifter om råvattenprovtagning SLV FS 1989:30 & SLVFS 2001:30 3 särskild hänsyn ska tas till beskaffenheten av det vatten som är avsett att efter beredningen användas som dricksvatten (råvattnet).

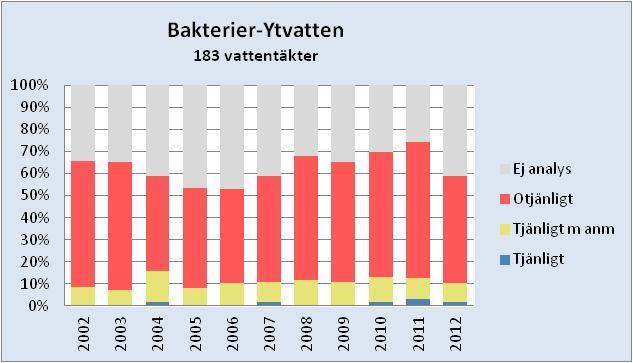

27 Exempel analys av bakterier i råvatten kommunala grund- och ytvattentäkter

28 Magbesvär samtal till sjukvårdsupplysningen 20 städer Tornevi et al. Water Research 102 (2016)

29 Tack! För uppmärksamhet

30 Antal barriärer

31 Allmän vattenförsörjning typ av akvifer brunnar i jord

32 Exempel på avgränsning av vattenskyddsområde för bergborrad brunn Josef Källgården SGU
