Servicemanual. QUEEN PEARL med underskåp PEARL (inbyggnad) S / SE Rev Serverar kylt vatten och kylt kolsyrat vatten

Transkript

1 Servicemanual QUEEN PEARL med underskåp PEARL (inbyggnad) Serverar kylt vatten och kylt kolsyrat vatten. Din återförsäljare S / SE Rev

2 1. Innehåll. WATER LINE 1. Innehåll 2 2. Till användaren 3 3. Användning av maskinen 4 4. Installation Queen Pearl med underskåp Installation Queen Pearl för inbyggnad Skötsel, byte av vattenfilter Rengöring av maskinen Viktigt Reservdelsförteckning Sprängskiss Queen Pearl med underskåp Sprängskiss Queen Pearl för inbyggnad Sprängskiss kylaggregat 17 2.

3 2. Till Användaren. Queen Pearl WATER LINE Tack för att ni valt en Queen Pearl som vi hoppas att ni får mycket glädje av! Queen Pearl levereras med underskåp. Kranpelare med 2 tappkranar och underskåp med kyla. Underskåp tillverkat i rostfri plåt med lackerade sidopaneler. Toppskiva i trä. Serverar både kylt vatten och kylt kolsyrat vatten. Läs noga igenom manualen före ni använder automaten för första gången! Manualen innehåller viktiga instruktioner för en riktig och säker användning av vattenmaskinen. Förvara alltid manualen så att den är lätt åtkomlig för användaren. Fakta: Pearl inbyggnad Pearl med underskåp Höjd 480 (tappkran) 1325 Bredd 170 (tappkran) 400 Djup Elanslutning 230V / 10A 230V / 10A Kallvattenanslutning 1/2 1/2 Kylkapacitet 40 liter per timme 40 liter per timme Köldmedia HFC-134a HFC-134a Effekt; 1-fas 453W 1-fas 647W Automatisk vattenpåfyllning Ja Ja Kylt vatten Ja Ja Kolsyrat vatten Ja Ja Gasklocka +nippel medföljer medföljer Vattenfilter medföljer inbyggd Kolsyretub * Nej Nej *Kolsyretub köpes av din lokala höjd 580 x bredd 185 höjd 580 x bredd 185 gasdistributör TEKNISK SPEC. Kylsystem AS45 Temperatur drycker 5 8 C Strömförsörjning 230 V, 50 Hz Kylvätska R 134a Kärlets volym 14 l Vikt 32 kg Yttre mått Bredd Höjd Djup 435 mm 490 mm 415 mm 3.

4 3. Användning av maskinen. Queen Pearl WATER LINE Uttag för kolsyrat vatten (carbonated water) Uttag för kylt vatten (cold water) Uttag av kylda drycker. Queen Pearl har två uttag för kylda drycker. Håll ett glas under utloppet för vald dryck. Dra handtaget framåt och vatten kommer så länge du håller handtaget nedtryckt. Se bild 1. bild 1. 4.

5 4. Installation. Queen Pearl med underskåp WATER LINE Installationen skall utföras av behörig installatör. Installation av Queen Pearl med underskåp. 1. Placera maskinen på ett plant och vattentätt underlag. 2. (Vid behov använd ett vattenpass och justera med de justerbara fötterna). 3. Se till att fritt luftflöde finns runtom maskinen. (Min. 10cm). VIKTIGT! Vid allt arbete med maskinen måste denna göras spänningslös. Dra ut nätkabeln ur väggkontakten. Vattenanslutningen till maskinen är slutkundens och användarens ansvar att ordna efter tillverkarens föreskrifter. OBS! HUR MAN ARBETAR MED KOPPLINGARNA Håll i kopplingen och tryck in slangen i kopplingens stomme så långt som möjligt. Demontering av John Guest koppling Skjut den grå ringen in mot kopplingen och dra ut slangen. Om vattenslangarna måste kapas så skall dessa kapas rakt för att förhindra läckage. 5.

6 4. Installation. Queen Pearl med underskåp WATER LINE Installationen skall utföras av behörig installatör. Installation av Queen Pearl med underskåp. Installera maskinen med de medföljande vattenslangarna, gasklocka. 4. Lossa bakstycket på maskinen. E 5. Montera gasklockan (A) på kolsyretuben (B) och montera sedan medföljande nippel på gasklockan. Anslut kolsyretuben till kylenheten med vattenslangen (C). A 6. Anslut den medföljande 1/2 slangen på maskinen (D) och sedan till vattenledningsnätet. Anslut lämpligen till en avstängningskran. Kontrollera att inga veck eller skarpa krökar bildas på slangarna vid anslutningen. 7. Montera knopparna till kranarna. se fig Montera spillbrickan (E). C 9. Anslut stickproppen till ett jordat väggutag 230V 10A Vatten IN B D 10. Spola ut ca 2,5 liter kylt vatten och sedan ca 2,5 liter kolsyrat vatten före maskinen tas i bruk. fig

7 4. Installation. Queen Pearl för inbyggnad WATER LINE Installationen skall utföras av behörig installatör. KYLSYSTEMETS INSTALLATION OCH PLACERING: Se sidan 12. Installation av Queen Pearl för inbyggnad 1. Maskinen skall placeras på ett plant och vattentätt underlag. Tappkranen skall monteras på ett material som klarar stark påfrestning och som är vattentåligt. 2. Installera maskinen med det medföljande vattenfiltret, slanganslutningar, vattenslangar, gasklocka. (Vid behov använd ett vattenpass). 3. Vid montering i skåp. OBS! Kylaggregatet skall monteras i ett väl ventilerat utrymme med normal rumstemperatur, (ca 16 C - 28 C). Se till att fritt luftflöde finns runt kylaggregatet. A VIKTIGT! Vid allt arbete med maskinen måste denna göras spänningslös. Dra ut nätkabeln ur väggkontakten. Vattenanslutningen till maskinen är slutkundens och användarens ansvar att ordna efter tillverkarens föreskrifter. OBS! HUR MAN ARBETAR MED KOPPLINGARNA Håll i kopplingen och tryck in slangen i kopplingens stomme så långt som möjligt. Demontering av John Guest koppling Skjut den grå ringen in mot kopplingen och dra ut slangen. Fig. 1. Om vattenslangarna måste kapas så skall dessa kapas rakt för att förhindra läckage. Montering av tappkran. Fig Montera tappkranen (A) genom att borra ett hål med diameter 50 mm i bänkskivan.se fig Skruva fast tappkranen med de monteringsdelar som medföljer tappkranen. Se Fig.2. 7.

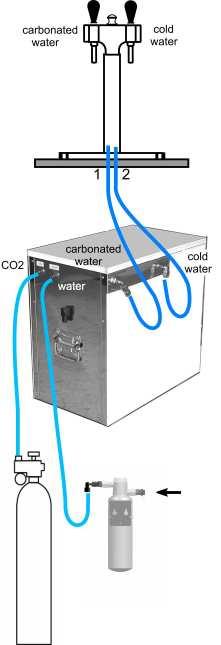

8 4. Installation. Queen Pearl för inbyggnad WATER LINE Installationen skall utföras av behörig installatör. Installation av Queen Pearl för inbyggnad 6. Anslut vattenslangen från carbonated water på kylenheten till carbonated water på tappkran. Anslut därefter vattenslang från cold water på kylenheten till cold water på tappkran. 7. Montera gasklockan (A) på kolsyretuben (B) och montera sedan medföljande nippel på gasklockan. Anslut kolsyretuben till kylenhetens ingång CO2 med slangen (C). 8. Montera vattenfilter (D) och anslut vattenfilter med slangen (E) till kylenhetens ingång water. 9. Anslut den medföljande 1/2 slangen till vattenfilter och sedan till vattenledningsnätet. Anslut lämpligen till en avstängningskran. Kontrollera att inga veck eller skarpa krökar bildas på slangarna vid anslutningen. C A E Dränerings ventil Vatten IN 10. Montera spillbrickan och knopparna till kranarna. Se sidan VIKTIGT! Fyll vatten. Före start av kylaggregatet skall detta fyllas med vatten. Lyft av locket på kylaggregatet och fyll upp kyltanken med kranvatten tills vatten rinner ur dräneringsventilen. D B 12. Anslut stickproppen till ett jordat väggutag 230V 10A 13. Spola ut ca 2,5 liter kylt vatten och sedan ca 2,5 liter kolsyrat vatten före maskinen tas i bruk. 8.

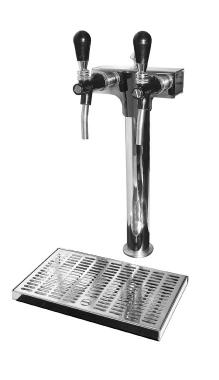

9 4. Installation. Queen Pearl för inbyggnad WATER LINE Installation av spillbricka och handtag för kranen. Installationen skall utföras av behörig installatör Lägg spillbrickan under tappkranen. Se fig. 3. Fig. 3. Spillbricka Fig Skruva fast de medföljande handtagen. Se fig

10 5. Skötsel. Water Line Montering och byte av vattenfilter. bytes var 6:e månad Kondensorn skall rengöras var 6:e månad i samband med byte av vattenfilter. Vid rengöring använd lufttryck. Maskinen levereras med ett vattenfilter som skall bytas var 6:e månad för att bibehålla kvalitén på vattnet. Använd endast Coffee Queen vattenfilter: Artikel nummer: BYTE AV VATTENFILTER, Vattenfiltret kan bytas under tryck. 1. Demontera filterpatronen genom att vrida den 1/4 varv. Se Fig Montera den nya filterpatronen genom att vrida den 1/4 varv. Se Fig 1. A Vattenfilter Fig.1 Fig.2 3. VIKTIGT! Före vattenmaskinen tas i bruk igen. Håll ett glas under utloppet för vald dryck. Dra handtaget för kylt vatten (cold water) framåt tills vatten kommer ut. Fig.2. Justering av relä nivåkontroll. Relä nivåkontroll är förinställt från fabrik för att maskinen skall fungera på bästa sätt. Efterjustering skall göras av en behörig servicetekniker. B C A A. Indikatorlampa för pump B. Indikatorlampa för spänning. C. Känslighet, nivåsensor. Vid hög resistans i vatten kan känsligheten justeras. D D För att pumpen skall fungera justera denna i läge upp. E E Fördröjning till och frånslag av pump. Skall justeras till 1 sekund. 10.

11 6. Rengöring av maskinen. Daglig rengöring. Queen Aqua Pearl Daglig rengöring eller vid behov. Rengör med en fuktig duk som inte repar. Töm och rengör spillbrickan och spillbrickeinsatsen dagligen. 11.

12 7. Viktigt. WATER LINE Viktigt Gör inte ingrepp i vattenmaskinen. Felaktiga åtgärder kan leda till personskador och funktionsfel. Vattenmaskinen bör stå på ett plant underlag för att den skall arbeta tillfredsställande. Vattenmaskinenskall placeras på ett vattentätt underlag så att eventuellt utläckande vatten blir synligt. Se till att det inte bildas veck på slangen vid installation eller när maskinen skjuts på plats. Maskinens tillopps och VVS-anslutning skall kontrolleras regelbundet. Kontrollera att inte någon läcka har uppstått i samband med installationen. Vattenanslutningen kan alltid innebära viss risk för läckage oavsett säkerhetsutrustning. Vid längre tids förvaring skall vattenmaskinen tömmas helt på vatten. Stäng vattenkranen då maskinen inte skall användas under en längre tid. Vid alla ingrepp i maskinen måste denna göras spänningslös genom att stickproppen tas ur vägguttaget. KYLSYSTEMET INSTALLATION OCH PLACERING: Systemet är konstruerat för att användas i standardomgivningar enligt CSN:s norm och inkluderas i klimatklass N. Det får inte placeras i närheten av värmekälla eller utsättas för direkt solljus. Systemet är konstruerat för att användas i omgivande temperaturer med lägst 6 C och högst 28 C. Systemet får inte användas eller ställas i en omgivande temperatur som understiger 0 C. ELANSLUTNING: Anslut systemet till V, 50 Hz och 10 A. Kontakten för elinstallationen måste motsvara gällande CSN-regler, EN och ISO-normer. Om kabeln är skadad, måste den bytas ut av behörig personal. Detta för att förhindra olyckor. TEMPERATUR OCH INSTÄLLNINGAR: Temperaturen på kylda drycker sker direkt med hjälp av en mekanisk temperaturregulator mellan 3 C 10 C. Det finns en skala från 1 till 7 på temperaturregulatorn. (nummer 1 = ca 10 C, nummer 7 = ca 3 C, 0 = avstängd). ANSLUTNING OCH SERVICE: Kondensorn skall rengöras var 6:e månad i samband med byte av vattenfilter. Vid rengöring använd lufttryck. Lägg inte några saker på kylaren som kan förhindra luftcirkulationen. Utför rengöring enbart då strömmen är frånslagen från kylaren! Allt installationsarbete måste utföras av behörig personal. 12.

13 8. Reservdelsförteckning. Queen Pearl med underskåp Pos. nr. Art. nr. Benämning Antal/enhet Chassi underskåp Torn 2 vägs Tappkran Spillbricka Rör RF höger till kran Rör RF vänster till kran Koppling RF Koppling rak 6mm Lås Låsbleck Nätsladd Fotstöd Hjulfot Anslutn. reducer. 1/4-3/ Anslutning 8mm - 1/ Slang med isolering Filterpatron Koppling rak 8mm - 3/ Vinkelkoppling 8mm Torkare Kondensor Fläktblad Fläktmotor Relä Skydd 1 25 S Kompressor GL80TB Påfyllningsventil Elektronikbox Kylenhet Termostat K50 L Vinkelkoppl. 5/16-5/ Säkerhetsventil Anslutning 8mm - 1/ Vinkelkoppling 8mm - 8mm Backventil Vinkelkoppling 8mm - 8mm Anslutning 8mm -1/ Vinkelkoppling 8mm - 8mm Anslutning rak 8mm- 1/ Vattenreducerare Anslutning 8mm - 1/ Rör RF Slangvinkel 8mm Nivåsensor komplett Anslutning 8mm - 3/ Slangvinkel 8mm - 13.

14 8. Reservdelsförteckning. Queen Pearl med underskåp Pos. nr. Art. nr. Benämning Antal/ enhet Rör RF Anslutning 8mm - 1/ Slangvinkel 8mm Anslutning 8mm - 1/ Backventil Vinkelkoppling 8mm - 8mm Anslutning rak 8mm - 1/ Vattenreducerare Anslutning rak 8mm - 1/ Rör RF T-Koppling 8mm Anslutning 5/16-1/ Ventil 230V Pump Koppling rak 8mm - 3/ Vinkelkoppling 8mm - 8mm Rör RF Slangvinkel 8mm Plåt bleck Bricka Skruv M8 x Queen Aqua TT Mont Kit Slangutv.5/16 x inv.0, Låsningsbygel Vinkelkoppl. 5/16-Tubes 5/ Inloppsslang 3/4 x 1/ Filterpatron Filterhuvud Dekal 3D 50x25mm Koppling 1/2 BSP - 5/16 JG 1 14.

15 9. Sprängskiss. Queen Pearl med underskåp

16 10. Reservdelsförteckning. Queen Pearl för inbyggnad Pos. nr. Art. nr. Benämning Antal/enhet Torn 2 vägs Tappkran Spillbricka Rör RF höger till kran Rör RF vänster till kran Koppling RF Koppling rak 6mm Lås Låsbleck Nätsladd Queen Pearl Mont Kit Slangutv.5/16 x inv.0, Låsningsbygel Vinkelkoppl. 5/16-Tubes 5/ Inloppsslang 3/4 x 1/ Filterpatron Filterhuvud Dekal 3D 50x25mm Koppling 1/2 BSP - 5/16 JG 1 16.

17 11. Reservdelsförteckning. Queen Pearl kylaggregat för inbyggnad Pos. nr. Art. nr. Benämning Antal / enhet Kylenhet AS Kabelavlastare Nätsladd Plugg Backventil Rör 8x6mm Stomgenomföring Stomgenomföring Vinkelkoppling 8mm - 8mm Rör 8 x 6mm Koppling 2 vägs 5/ Evaporator Spole RF Koppling rak 5/16-5/ Spole RF Vinkelkoppling 5/16-5/ Anslutning rak 8mm - 1/ Anslutning rak 8mm - 1/ Magnetventil Skydd magnetventil Anslutning 8mm - 1/4 BSP Slangvinkel 8mm Fläkt 5W Fläktvinge Karbonator Nivåsensor komplett Nivåsensor komplett Anslutning 8mm - 1/8 BSP Slangvinkel 8mm Slangvinkel 8mm Anslutning 8mm - 1/4 BSP Slangvinkel 8mm Anslutning 8mm - 1/4 BSP Säkerhetsventil Elektronikbox Rör 8x6mm Koppling rak 8mm - 3/ Pump Koppling rak 8mm - 3/ Vinkelkoppling 8mm - 8mm Rör 8x6mm Påfyllningsventil Relä Skydd 1 45 S Kompressor GL80TB 1 17.

18 11. Reservdelsförteckning. Queen Pearl kylaggregat för inbyggnad Pos. nr. Art. nr. Benämning Antal / enhet Kondensor Bräddavlopp Anslutning rak 8mm - 1/ Vattenreducerare Stomgenomföring 8mm Rör 8x6mm Anslutning rak 8mm - 1/ Stomgenomföring 8mm Slangvinkel 8mm Rör 8x6mm Koppling rak 5/16-5/ Termostat K-50 L Strömbrytare 1 18.

19 12. Sprängskiss. Pearl kylaggregat 19.

20 13. Måttskiss. Kylenhet Pearl 20.

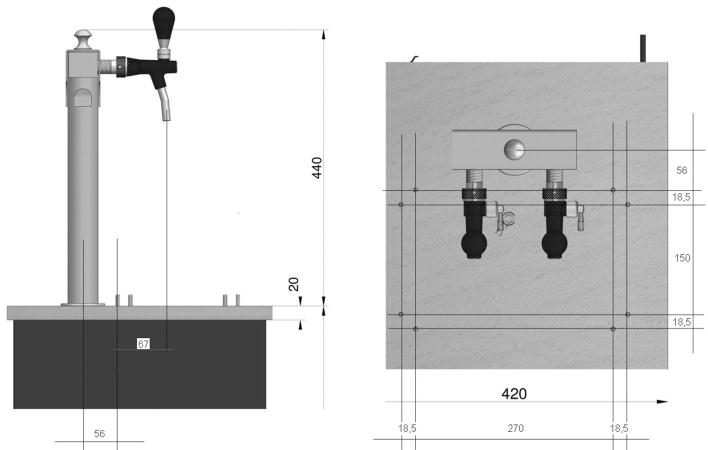

21 14. Måttskiss. Tappkran och spillbricka 21.

22 WATER LINE Garanti och service 2 års garanti på delar. Gäller för bristfälligheter i konstruktion, material eller tillverkning. För att garantin skall gälla förutsätts att rengörings och skötselinstruktioner följts, att skälig aktsamhet iaktagits och att felanmälan gjorts utan dröjsmål, samt att berörd utrustning ej använts i avvaktan på service om risk finns att skada eller brist förvärras. Garantin omfattar inte förbruknings eller förslitnings detaljer, fel på grund av föroreningar, kalk, fel spänning, tryck eller justering av vatten. Garantin upphör att gälla om ingrepp eller reparation gjorts av oss ej rekommenderat serviceföretag Vattenanslutningen kan alltid innebära en viss risk för läckage Därför bör maskinen ej lämnas utan tillsyn under längre perioder och vattentillförseln skall stängas då utrustningen ej används. Utrustningen skall alltid placeras på underlag som tål vatten. FÖR SERVICE Vänligen kontakta Din lokala återförsäljare CREM International AB Box 960, ARVIKA, Sweden Tel: +46 (0) , Fax: +46 (0) info.se@creminternational.com Art. nr/art. no
