Avancerad ljudmätare CIM8922

Transkript

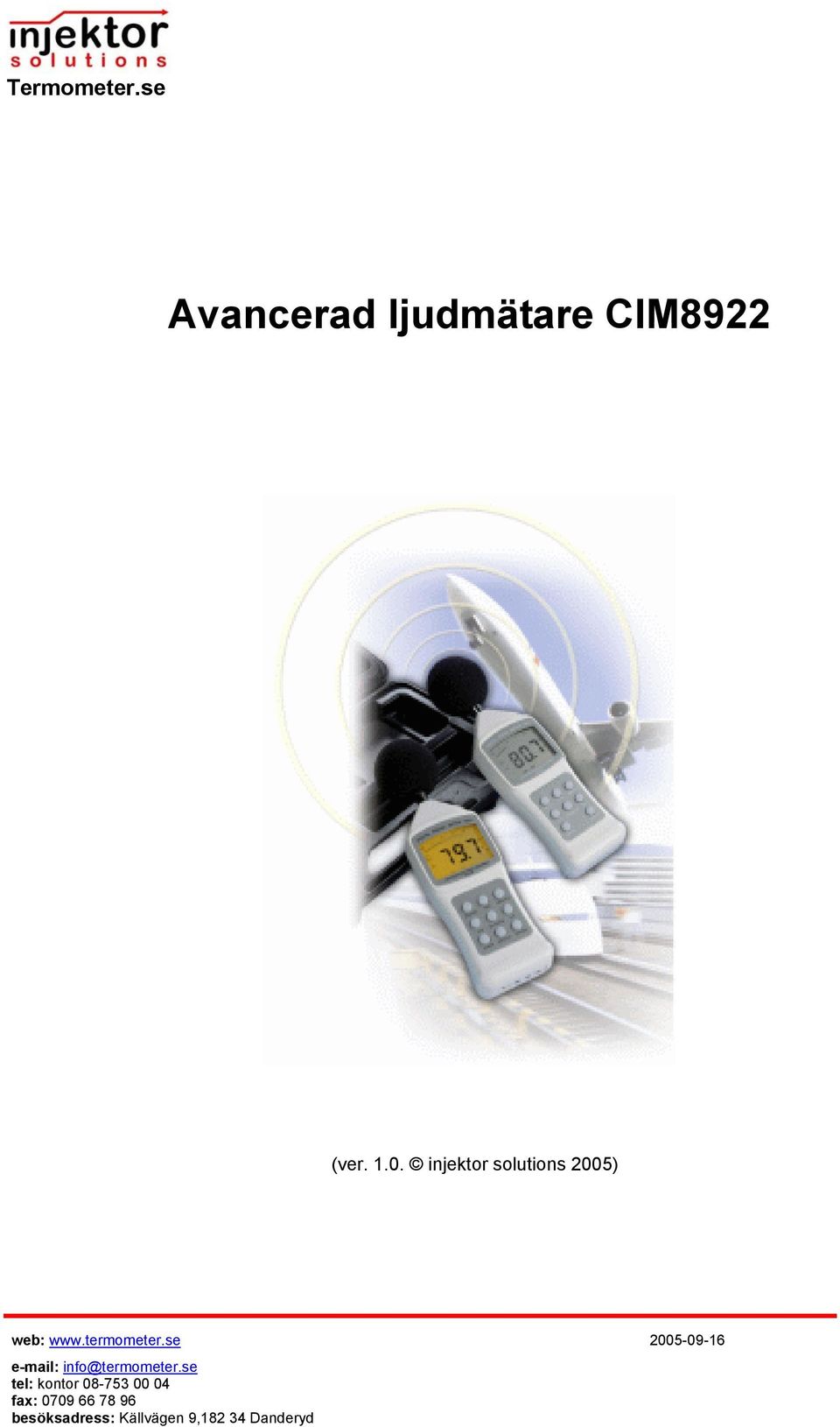

1 Avancerad ljudmätare CIM8922 (ver injektor solutions 2005) web:

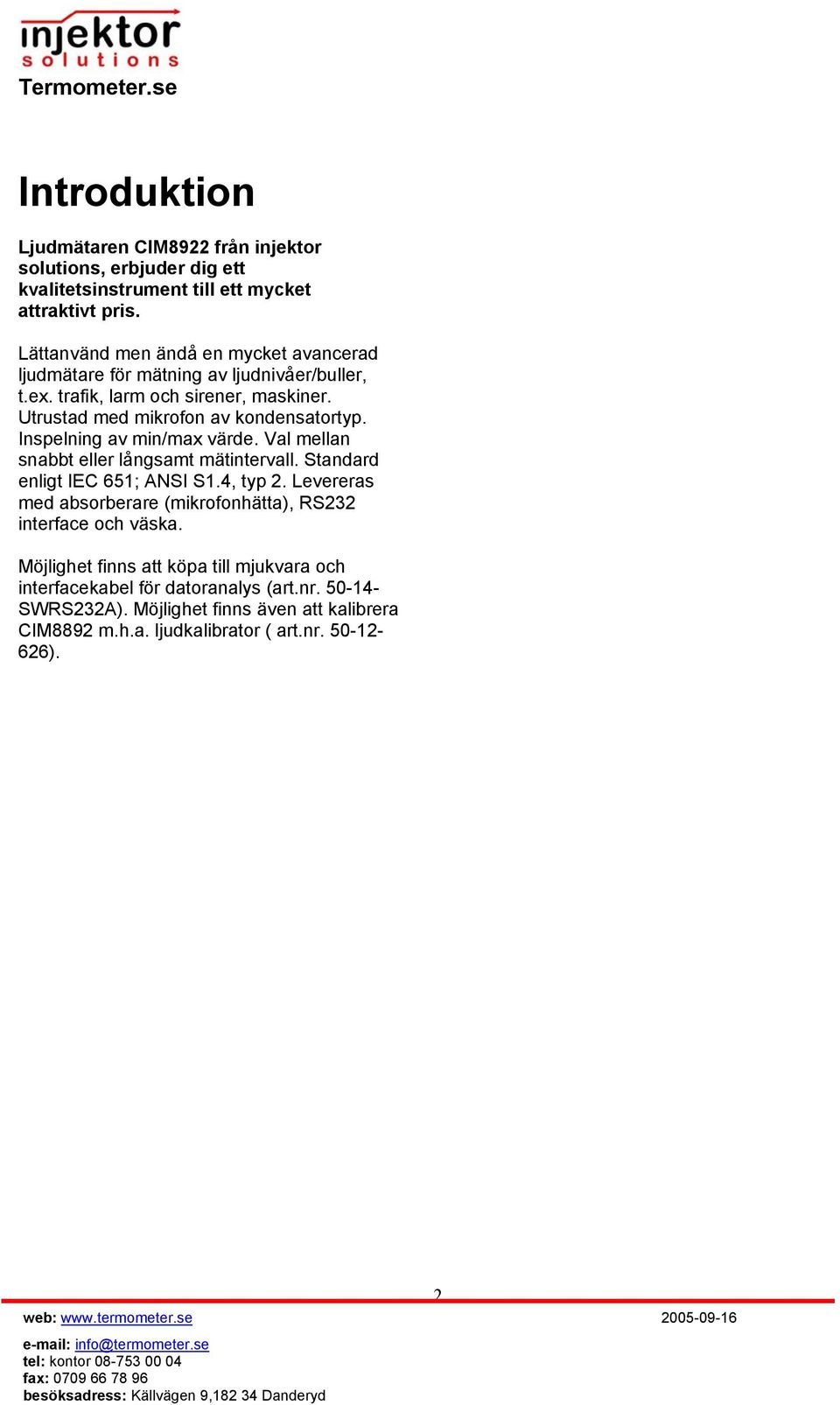

2 Introduktion Ljudmätaren CIM8922 från injektor solutions, erbjuder dig ett kvalitetsinstrument till ett mycket attraktivt pris. Lättanvänd men ändå en mycket avancerad ljudmätare för mätning av ljudnivåer/buller, t.ex. trafik, larm och sirener, maskiner. Utrustad med mikrofon av kondensatortyp. Inspelning av min/max värde. Val mellan snabbt eller långsamt mätintervall. Standard enligt IEC 651; ANSI S1.4, typ 2. Levereras med absorberare (mikrofonhätta), RS232 interface och väska. Möjlighet finns att köpa till mjukvara och interfacekabel för datoranalys (art.nr SWRS232A). Möjlighet finns även att kalibrera CIM8892 m.h.a. ljudkalibrator ( art.nr ). web:

3 Innehållsförteckning 1. SÄKERHETSINFORMATION FÖRSIKTIGHET ANVÄNDNING INSTRUMENTET OCH DESS KNAPPSATS MÄTNING VÄGT LJUDTRYCK db(a) eller db(c) VAL AV RESPONSTID VAL AV HÖGSTA LJUDTRYCK FILTRERA BAKGRUNDSLJUD KALIBRERING UPPKOPPLING TILL DATOR SPECIFIKATIONER CIM8922:...8 web:

4 1. SÄKERHETSINFORMATION Läs följande säkerhetsinformation innan du använder denna ljudmätaren. Endast kvalificerad personal bör utföra service utöver det som nämns i denna manual. Negligering av denna punkt leder till inskränkningar i garantiåtaganden för injektor solutions. Torka regelbundet av ljudmätaren för att hålla den ren från partiklar. Använd ej ämnen innehållande slipmedel eller lösningsmedel på detta instrument. 2. FÖRSIKTIGHET Före användning av ljudmätaren CIM8922 så måste följande observeras: Använd ej CIM8922 vid elektriska svetsaggregat, induktionsugnar och elektromagnetiska källor. Låt inte temperaturen vara alltför hög i omgivningen av CIM8922. Använd ej CIM8922 i dammig omgivning eller där mycket partiklar finns i luften. När CIM8922 ej används bör den förvaras på ett dammfritt och torrt ställe. Märkning att varan är godkänd för användande inom Europeska Unionen. Detta instrument är godkänt enligt följande standards: EN /1992 : EN EN /1997 : (EN /-3/-8,ENV 50204) web:

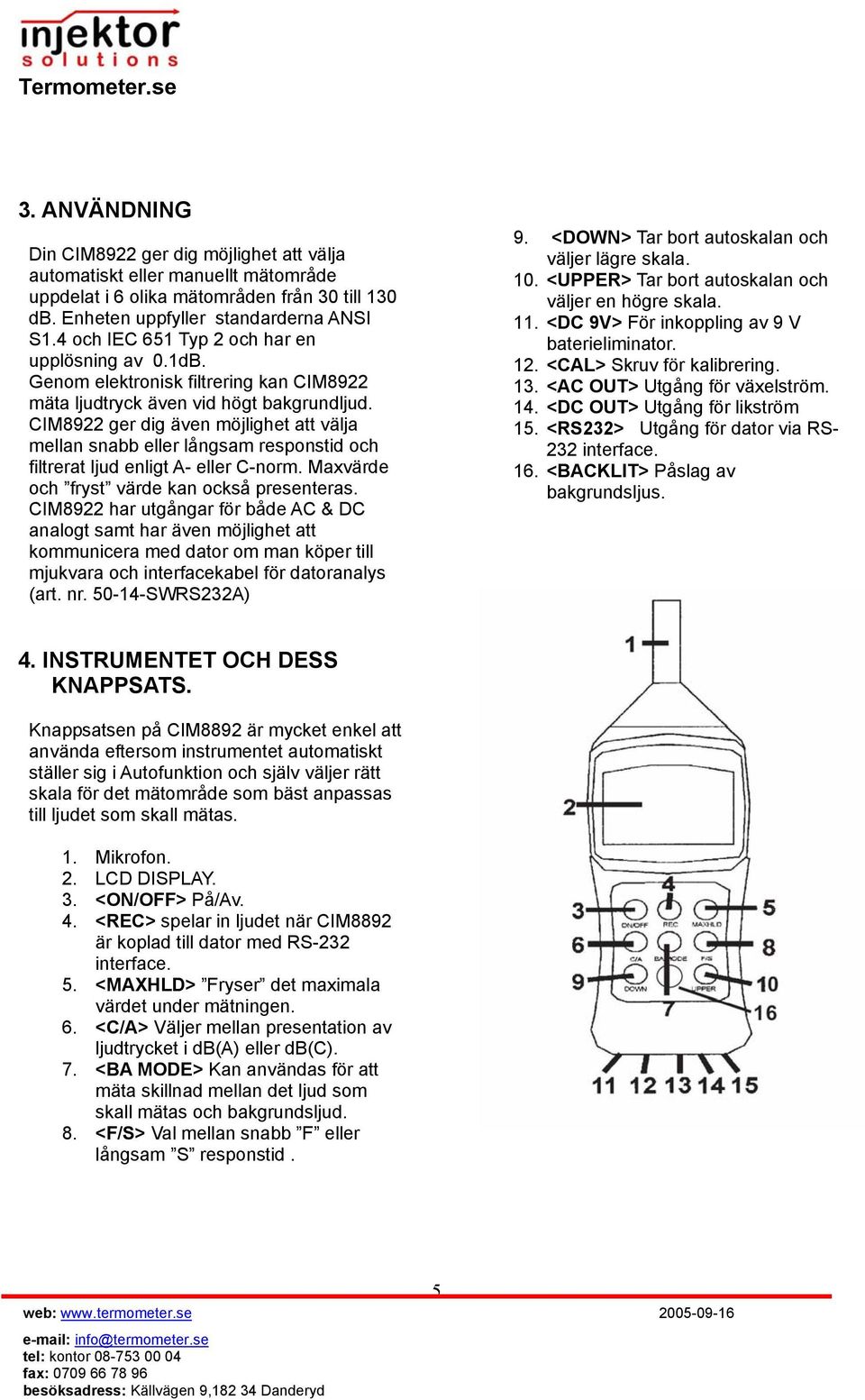

5 3. ANVÄNDNING Din CIM8922 ger dig möjlighet att välja automatiskt eller manuellt mätområde uppdelat i 6 olika mätområden från 30 till 130 db. Enheten uppfyller standarderna ANSI S1.4 och IEC 651 Typ 2 och har en upplösning av 0.1dB. Genom elektronisk filtrering kan CIM8922 mäta ljudtryck även vid högt bakgrundljud. CIM8922 ger dig även möjlighet att välja mellan snabb eller långsam responstid och filtrerat ljud enligt A- eller C-norm. Maxvärde och fryst värde kan också presenteras. CIM8922 har utgångar för både AC & DC analogt samt har även möjlighet att kommunicera med dator om man köper till mjukvara och interfacekabel för datoranalys (art. nr SWRS232A) 9. <DOWN> Tar bort autoskalan och väljer lägre skala. 10. <UPPER> Tar bort autoskalan och väljer en högre skala. 11. <DC 9V> För inkoppling av 9 V baterieliminator. 12. <CAL> Skruv för kalibrering. 13. <AC OUT> Utgång för växelström. 14. <DC OUT> Utgång för likström 15. <RS232> Utgång för dator via RS- 232 interface. 16. <BACKLIT> Påslag av bakgrundsljus. 4. INSTRUMENTET OCH DESS KNAPPSATS. Knappsatsen på CIM8892 är mycket enkel att använda eftersom instrumentet automatiskt ställer sig i Autofunktion och själv väljer rätt skala för det mätområde som bäst anpassas till ljudet som skall mätas. 1. Mikrofon. 2. LCD DISPLAY. 3. <ON/OFF> På/Av. 4. <REC> spelar in ljudet när CIM8892 är koplad till dator med RS-232 interface. 5. <MAXHLD> Fryser det maximala värdet under mätningen. 6. <C/A> Väljer mellan presentation av ljudtrycket i db(a) eller db(c). 7. <BA MODE> Kan användas för att mäta skillnad mellan det ljud som skall mätas och bakgrundsljud. 8. <F/S> Val mellan snabb F eller långsam S responstid. web:

6 5. MÄTNING Slå på CIM8829 med knapp 3 (enligt bild ovan) och avvakta medan det kör elektroniskt självtest. Instrumentet väljer automatiskt rätt skala. Rikta mikrofonen mot det objekt där ljudet skall mätas. Avläs på displayen som visar bå 6. VÄGT LJUDTRYCK db(a) eller db(c) Välj mellan dba och dbc med knapp 6 (enligt bild ovan). Ljuds energiinnehåll kan uttryckas som ljudtrycksnivå. Hur starkt ett ljud uppfattas beror dels på ljudtrycket och dels på ljudets frekvenssammansättning. Ljudnivån, så som människan uppfattar den, mäts i decibel A, db(a). Bokstaven A betyder att instrumentet som används är utformat så att det på bästa sätt svarar mot människans hörselintryck. Skalan som används är logaritmisk, en förändring uppåt eller nedåt med 6-10 db(a) uppfattas som en fördubbling resp halvering av ljudnivån. En förändring med 1 db(a) däremot är så liten att örat inte kan uppfatta den. Om två lika ljudkällor läggs till varandra ökar ljudnivån med 3 db. C-vägning, som endast i liten grad dämpar mycket låga frekvenser, används för att mäta lågfrekvent buller och anges i db(c). 7. VAL AV RESPONSTID Välj passande responstid för mätningen. För att följa hastiga förlopp (ljudspikar) välj snabb responstid Fast. För att få en lugnare presentation som är mera medelvärdesbildande, välj långsam responstid Slow. 8. VAL AV HÖGSTA LJUDTRYCK Genom att trycka in <MAXHLD> kommer den högsta ljudmätningen under mätperioden att presenteras. 9. FILTRERA BAKGRUNDSLJUD Tyck in <MAXHLD> och se att texten MAX HOLD kommer upp längst ned i displayen. Mät bakgrundsljudet; dvs. om ljudet av en maskin skall mätas skall den under denna tid vara avslagen. Tryck in < BA MODE> och texten F SPL skall synas på vänstra sidan av displayen. Slå nu på maskinen vars ljud skall mätas. Om ingen skillnad i ljudtryck syns på displayen är bakgrundsljudet högre än det ljud som maskinen åstadkommer. Om ljudtrycket ökar av maskinens ljud är förändringen den ökning som syns på displayen. 10. KALIBRERING 8922 bör kalibreras årligen och detta görs lämpligen med att köpa till en ljudkalibrator (art.nr ). 11. UPPKOPPLING TILL DATOR 8922 kan kopplas till en PC om man köper till mjukvara och interfacekabel för datoranalys (art.nr SWRS232A). Anslut den medföljande datorkabeln till CIM8922:s RS-232 utgång och datorkabeln till datorns COM-port. Installera mjukvaran från medföljande CD. Testa vilken COM-port som får kontakt med CIM8922. web:

7 Skärmdump vid datoruppkoppling med PC: Använd CIM8922 RS-232 <REC> knapp för att spara data. web:

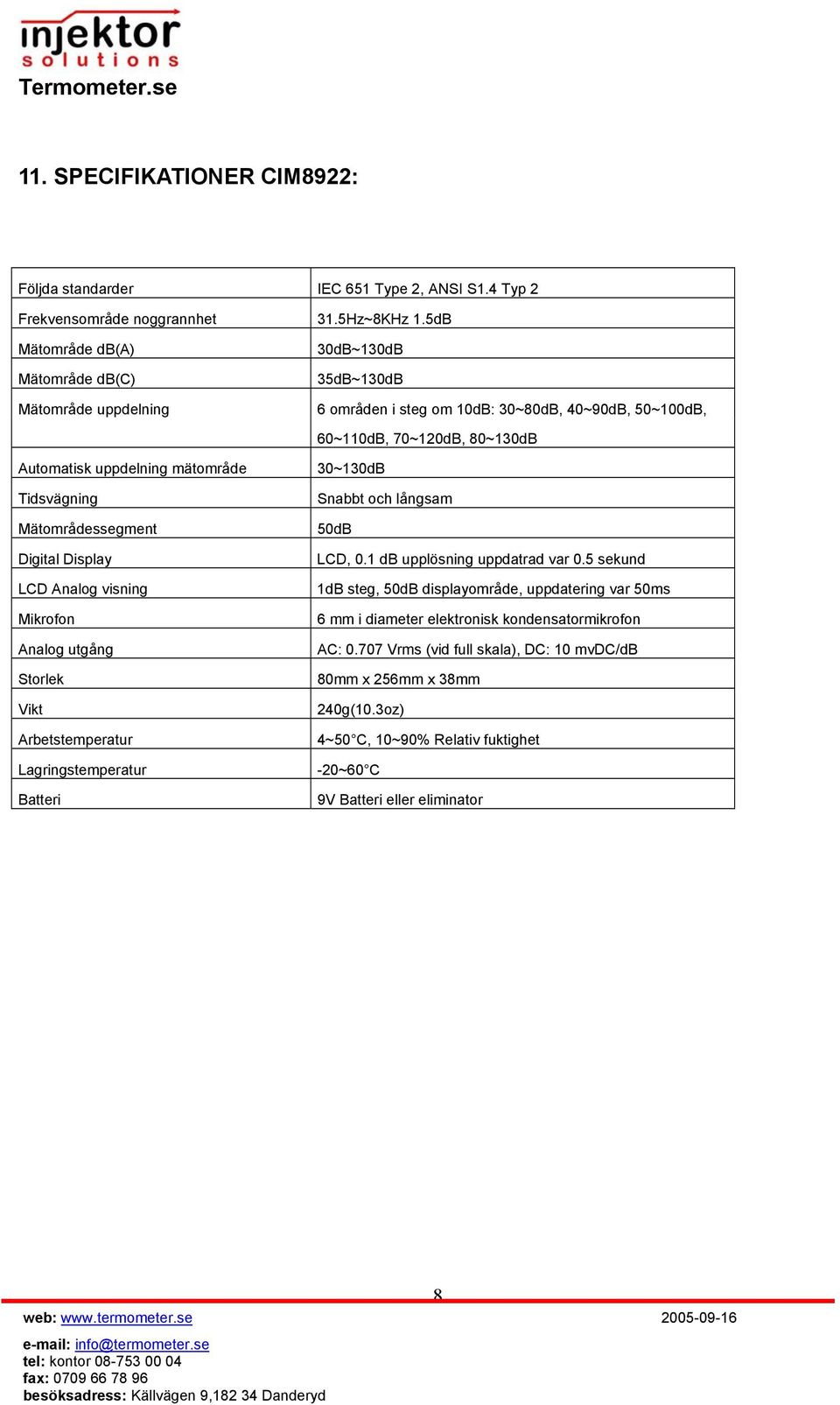

8 11. SPECIFIKATIONER CIM8922: Följda standarder IEC 651 Type 2, ANSI S1.4 Typ 2 Frekvensområde noggrannhet Mätområde db(a) Mätområde db(c) Mätområde uppdelning Automatisk uppdelning mätområde Tidsvägning Mätområdessegment Digital Display LCD Analog visning Mikrofon Analog utgång Storlek Vikt Arbetstemperatur Lagringstemperatur Batteri 31.5Hz~8KHz 1.5dB 30dB~130dB 35dB~130dB 6 områden i steg om 10dB: 30~80dB, 40~90dB, 50~100dB, 60~110dB, 70~120dB, 80~130dB 30~130dB Snabbt och långsam 50dB LCD, 0.1 db upplösning uppdatrad var 0.5 sekund 1dB steg, 50dB displayområde, uppdatering var 50ms 6 mm i diameter elektronisk kondensatormikrofon AC: Vrms (vid full skala), DC: 10 mvdc/db 80mm x 256mm x 38mm 240g(10.3oz) 4~50 C, 10~90% Relativ fuktighet -20~60 C 9V Batteri eller eliminator web:
