ANVÄNDARGUIDE för Säkerhetsansvarig (Master)

Transkript

1 ANVÄNDARGUIDE för Säkerhetsansvarig (Master) Centralapparater för säkerhetssystem Utgåva 3 INS Uppfyller SSF 1014 Säkerhetsklass Grade 2 Miljöklass 2

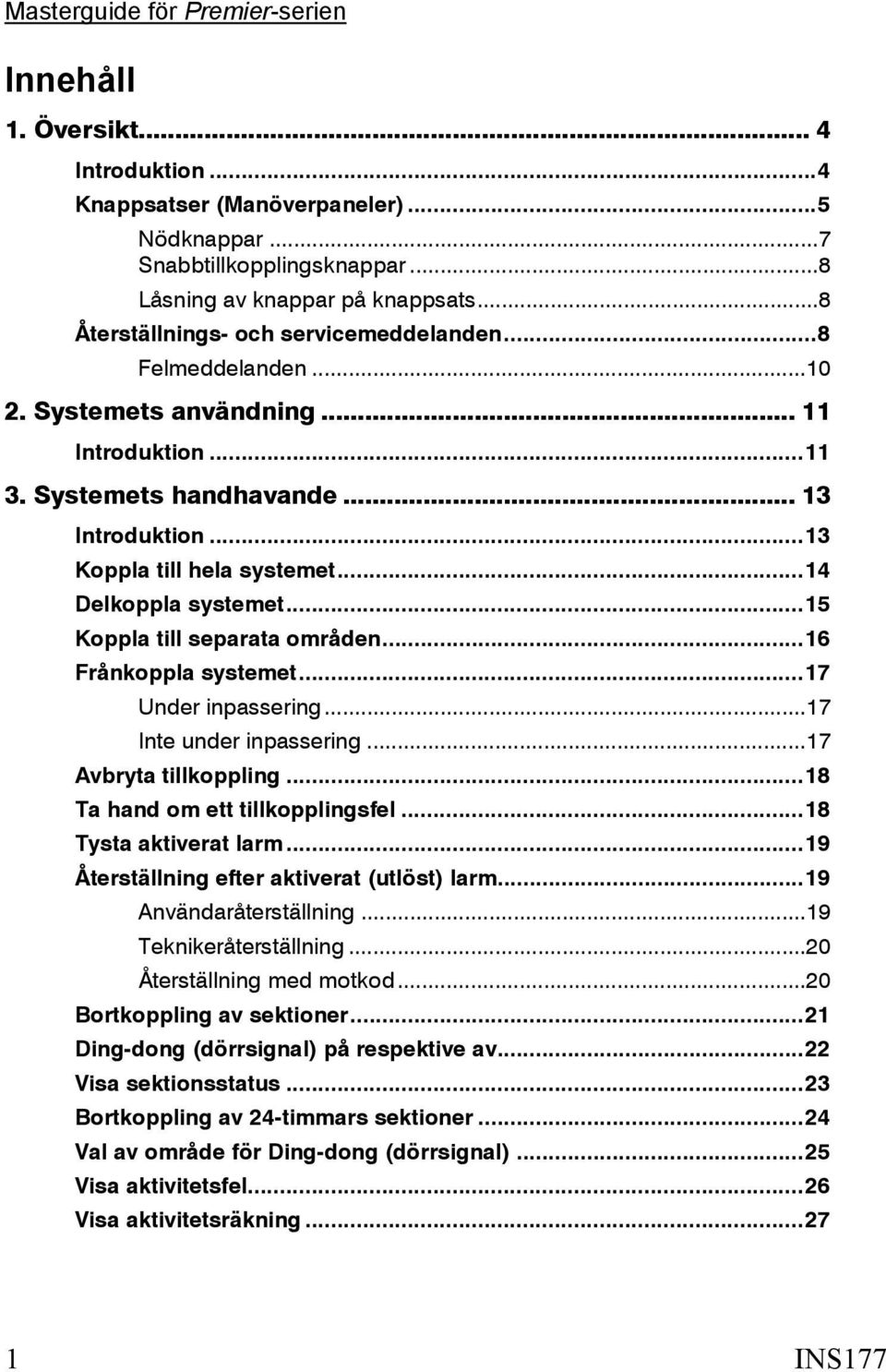

2 Innehåll 1. Översikt... 4 Introduktion...4 Knappsatser (Manöverpaneler)...5 Nödknappar...7 Snabbtillkopplingsknappar...8 Låsning av knappar på knappsats...8 Återställnings- och servicemeddelanden...8 Felmeddelanden Systemets användning Introduktion Systemets handhavande Introduktion...13 Koppla till hela systemet...14 Delkoppla systemet...15 Koppla till separata områden...16 Frånkoppla systemet...17 Under inpassering...17 Inte under inpassering...17 Avbryta tillkoppling...18 Ta hand om ett tillkopplingsfel...18 Tysta aktiverat larm...19 Återställning efter aktiverat (utlöst) larm...19 Användaråterställning...19 Teknikeråterställning...20 Återställning med motkod...20 Bortkoppling av sektioner...21 Ding-dong (dörrsignal) på respektive av...22 Visa sektionsstatus...23 Bortkoppling av 24-timmars sektioner...24 Val av område för Ding-dong (dörrsignal)...25 Visa aktivitetsfel...26 Visa aktivitetsräkning INS177

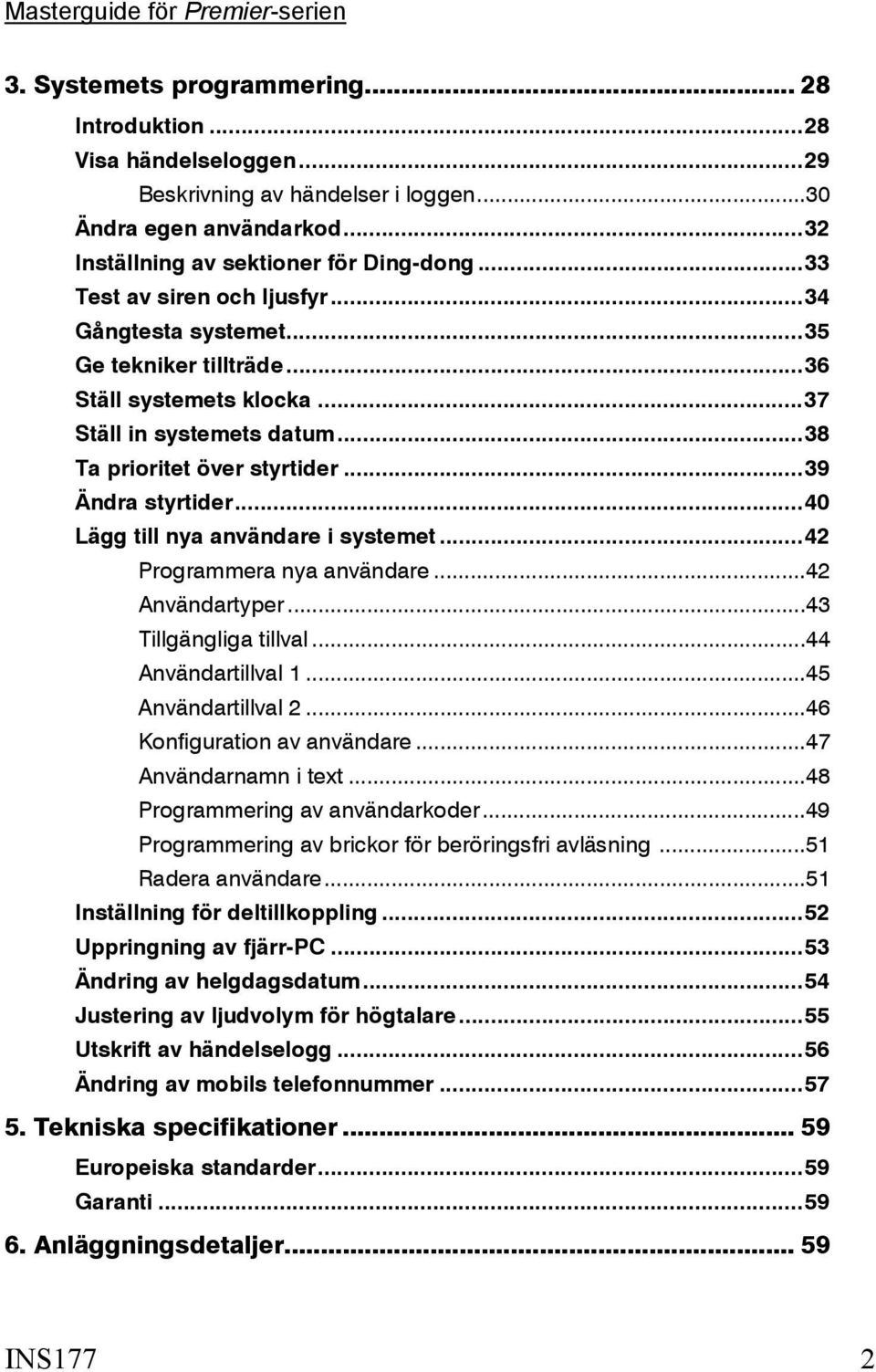

3 3. Systemets programmering Introduktion...28 Visa händelseloggen...29 Beskrivning av händelser i loggen...30 Ändra egen användarkod...32 Inställning av sektioner för Ding-dong...33 Test av siren och ljusfyr...34 Gångtesta systemet...35 Ge tekniker tillträde...36 Ställ systemets klocka...37 Ställ in systemets datum...38 Ta prioritet över styrtider...39 Ändra styrtider...40 Lägg till nya användare i systemet...42 Programmera nya användare...42 Användartyper...43 Tillgängliga tillval...44 Användartillval Användartillval Konfiguration av användare...47 Användarnamn i text...48 Programmering av användarkoder...49 Programmering av brickor för beröringsfri avläsning...51 Radera användare...51 Inställning för deltillkoppling...52 Uppringning av fjärr-pc...53 Ändring av helgdagsdatum...54 Justering av ljudvolym för högtalare...55 Utskrift av händelselogg...56 Ändring av mobils telefonnummer Tekniska specifikationer Europeiska standarder...59 Garanti Anläggningsdetaljer INS177 2

4 Översikt Introduktion Ett larmsystem består av en centralapparat, en eller flera knappsatser (manöverpaneler) samt olika detektorer och sensorer. Centralapparaten skall monteras på en skyddad plats, t.ex. i ett elskåp, telerum, datarum, eller på annan skyddad plats där den inte syns. Den innehåller systemets huvudelektronik och en ackumulator för reservdrift. Det finns normalt ingen anledning för andra än installations- och servicetekniker att ha tillgång till centralapparaten. Knappsatser (manöverpanel) används för att manövrera larmsystemet och i dess displayer visas systemets status med klartext. Knappsatserna ger också akustiska signaler varje gång som en knapp trycks in. Knappsatserna monteras på lämpliga, bekväma platser inne i det skyddade område, normalt en vid varje in- och utgångsdörr som används ofta. Användare Användare av larmsystemet tilldelas en egen, unik användarkod med 4, 5 eller 6 siffror. Dessa användarkoder behövs för att koppla till och från de områden i systemet till vilka de har behörighet. Vissa koder ger även behörighet till vissa funktioner som systemtester och bortkoppling av sektioner. För tillträde till systemet måste en giltig användarkod tryckas in. Om man skulle trycka fel är det bara att börja om från början. Notera dock att systemet kan ha programmerats att bara acceptera ett fåtal feltryckningar innan sabotagelarm aktiveras och knappsatsen kommer då att blockeras en viss tid. Användarkoden kanske inte ger behörighet till vissa funktioner, om den till exempel ger behörighet att frånkoppla område A, kanske den inte kan frånkoppla andra områden. De flesta användarkoder kan normalt koppla till och från områden från valfri knappsats i systemet. Det finns emellertid lokala användare som bara kan till- och frånkoppla de områden de fått behörighet till och då bara från knappsatser i samma områden. Förutom med användarkoder så kan systemet manövreras med PROX-brickor/kort för beröringsfria läsare. Dessa identitetsbärare ersätter koden då de hålls upp i närheten av den läsare som är inbyggd i knappsatsen. Sektioner En sektion är en del av det skyddade området och kan innehålla en eller flera detektorer som skyddar utrymmet eller dess tillträdesvägar, t.ex. dörrar, fönster etc. När ett system eller område är helt tillkopplat betyder det att alla sektioner i området är inkopplade. Vissa sektioner kan tillhöra flera områden, t.ex. skydd på en entredörr eller en rörelsedetektor som skyddar en entréhall. Dessa sektioner kallas globala sektioner eftersom de tillhör flera områden. En sektion i ett gemensamt område tillkopplas bara när alla andra områden kopplats till. 3 INS177

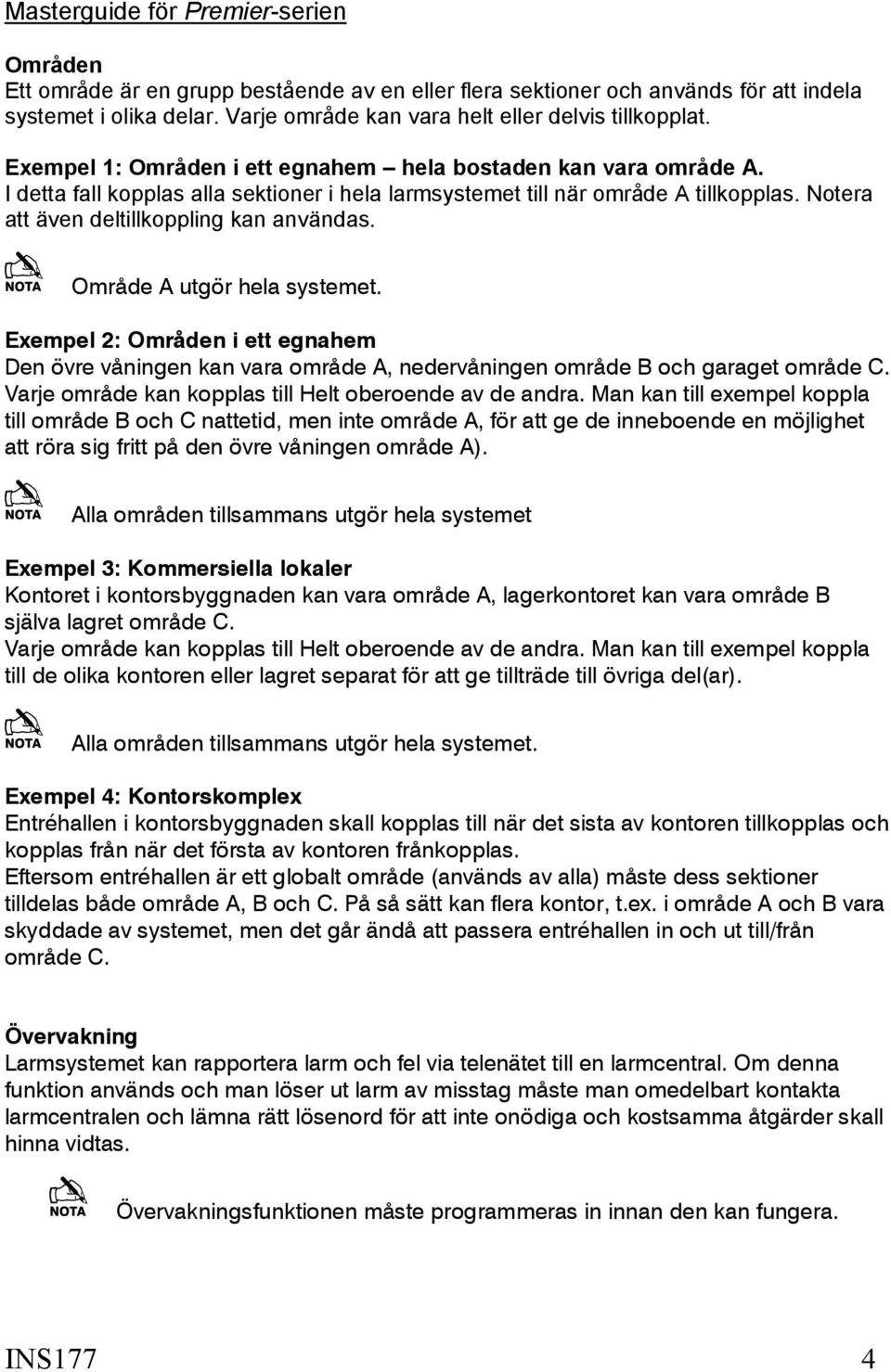

5 Områden Ett område är en grupp bestående av en eller flera sektioner och används för att indela systemet i olika delar. Varje område kan vara helt eller delvis tillkopplat. Exempel 1: Områden i ett egnahem hela bostaden kan vara område A. I detta fall kopplas alla sektioner i hela larmsystemet till när område A tillkopplas. Notera att även deltillkoppling kan användas. Område A utgör hela systemet. Exempel 2: Områden i ett egnahem Den övre våningen kan vara område A, nedervåningen område B och garaget område C. Varje område kan kopplas till Helt oberoende av de andra. Man kan till exempel koppla till område B och C nattetid, men inte område A, för att ge de inneboende en möjlighet att röra sig fritt på den övre våningen område A). Alla områden tillsammans utgör hela systemet Exempel 3: Kommersiella lokaler Kontoret i kontorsbyggnaden kan vara område A, lagerkontoret kan vara område B själva lagret område C. Varje område kan kopplas till Helt oberoende av de andra. Man kan till exempel koppla till de olika kontoren eller lagret separat för att ge tillträde till övriga del(ar). Alla områden tillsammans utgör hela systemet. Exempel 4: Kontorskomplex Entréhallen i kontorsbyggnaden skall kopplas till när det sista av kontoren tillkopplas och kopplas från när det första av kontoren frånkopplas. Eftersom entréhallen är ett globalt område (används av alla) måste dess sektioner tilldelas både område A, B och C. På så sätt kan flera kontor, t.ex. i område A och B vara skyddade av systemet, men det går ändå att passera entréhallen in och ut till/från område C. Övervakning Larmsystemet kan rapportera larm och fel via telenätet till en larmcentral. Om denna funktion används och man löser ut larm av misstag måste man omedelbart kontakta larmcentralen och lämna rätt lösenord för att inte onödiga och kostsamma åtgärder skall hinna vidtas. Övervakningsfunktionen måste programmeras in innan den kan fungera. INS177 4

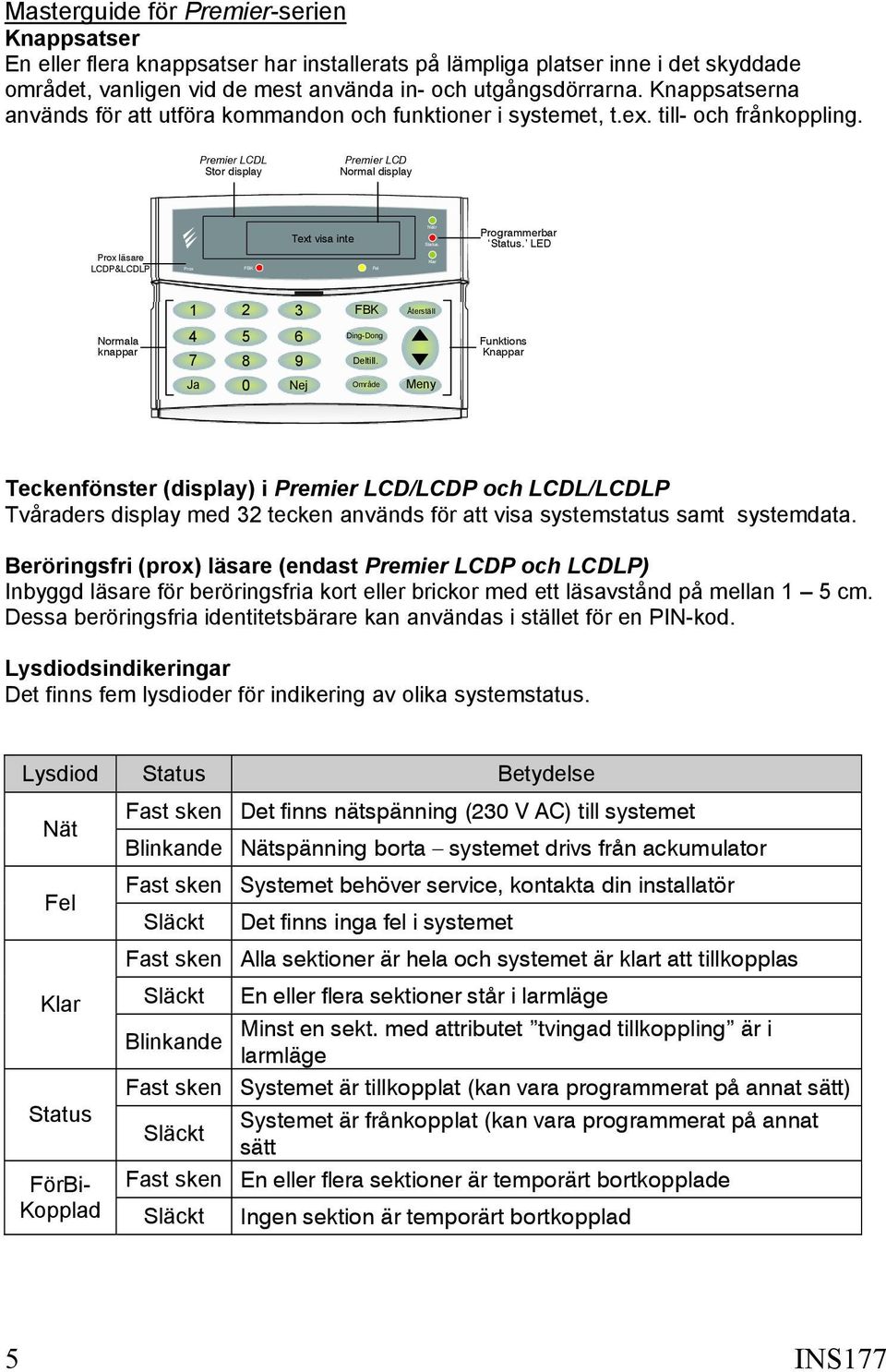

6 Knappsatser En eller flera knappsatser har installerats på lämpliga platser inne i det skyddade området, vanligen vid de mest använda in- och utgångsdörrarna. Knappsatserna används för att utföra kommandon och funktioner i systemet, t.ex. till- och frånkoppling. Premier LCDL Stor display Premier LCD Normal display Prox läsare LCDP&LCDLP Prox FBK Text visa inte Fel Nätr Status. Klar Programmerbar Status. LED FBK Återställ Normala knappar 4 7 Ja Nej Ding-Dong Deltill. Område Meny Funktions Knappar Teckenfönster (display) i Premier LCD/LCDP och LCDL/LCDLP Tvåraders display med 32 tecken används för att visa systemstatus samt systemdata. Beröringsfri (prox) läsare (endast Premier LCDP och LCDLP) Inbyggd läsare för beröringsfria kort eller brickor med ett läsavstånd på mellan 1 5 cm. Dessa beröringsfria identitetsbärare kan användas i stället för en PIN-kod. Lysdiodsindikeringar Det finns fem lysdioder för indikering av olika systemstatus. Lysdiod Status Betydelse Fast sken Det finns nätspänning (230 V AC) till systemet Nät Blinkande Nätspänning borta systemet drivs från ackumulator Fel Fast sken Systemet behöver service, kontakta din installatör Släckt Det finns inga fel i systemet Fast sken Alla sektioner är hela och systemet är klart att tillkopplas Klar Släckt En eller flera sektioner står i larmläge Minst en sekt. med attributet tvingad tillkoppling är i Blinkande larmläge Fast sken Systemet är tillkopplat (kan vara programmerat på annat sätt) Status Systemet är frånkopplat (kan vara programmerat på annat Släckt sätt FörBi- Fast sken En eller flera sektioner är temporärt bortkopplade Kopplad Släckt Ingen sektion är temporärt bortkopplad 5 INS177

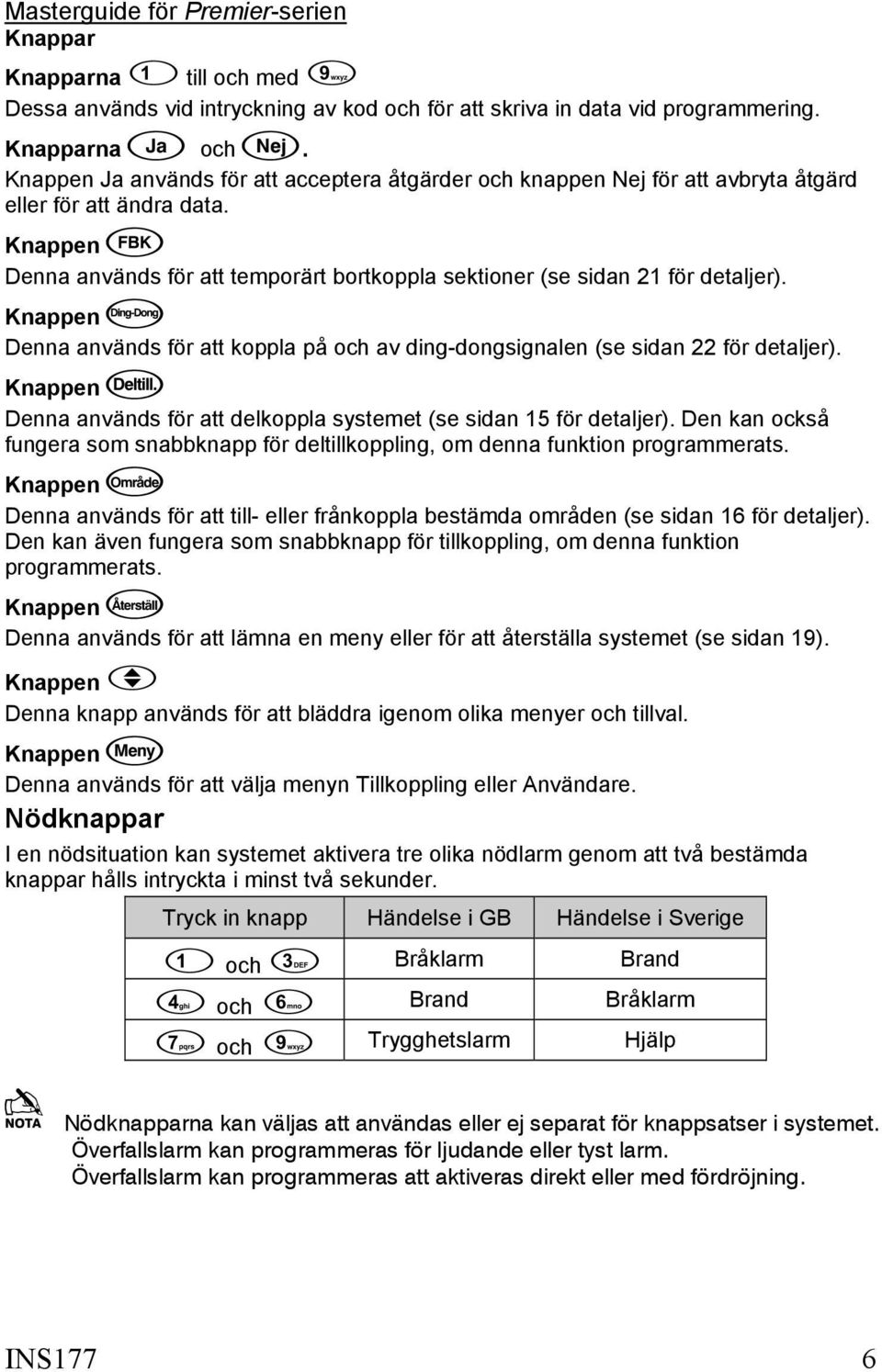

7 Knappar Knapparna till och med Dessa används vid intryckning av kod och för att skriva in data vid programmering. Knapparna och. Knappen Ja används för att acceptera åtgärder och knappen Nej för att avbryta åtgärd eller för att ändra data. Knappen Denna används för att temporärt bortkoppla sektioner (se sidan 21 för detaljer). Knappen Denna används för att koppla på och av ding-dongsignalen (se sidan 22 för detaljer). Knappen Denna används för att delkoppla systemet (se sidan 15 för detaljer). Den kan också fungera som snabbknapp för deltillkoppling, om denna funktion programmerats. Knappen Denna används för att till- eller frånkoppla bestämda områden (se sidan 16 för detaljer). Den kan även fungera som snabbknapp för tillkoppling, om denna funktion programmerats. Knappen Denna används för att lämna en meny eller för att återställa systemet (se sidan 19). Knappen Denna knapp används för att bläddra igenom olika menyer och tillval. Knappen Denna används för att välja menyn Tillkoppling eller Användare. Nödknappar I en nödsituation kan systemet aktivera tre olika nödlarm genom att två bestämda knappar hålls intryckta i minst två sekunder. Tryck in knapp Händelse i GB Händelse i Sverige och Bråklarm Brand och Brand Bråklarm och Trygghetslarm Hjälp Nödknapparna kan väljas att användas eller ej separat för knappsatser i systemet. Överfallslarm kan programmeras för ljudande eller tyst larm. Överfallslarm kan programmeras att aktiveras direkt eller med fördröjning. INS177 6

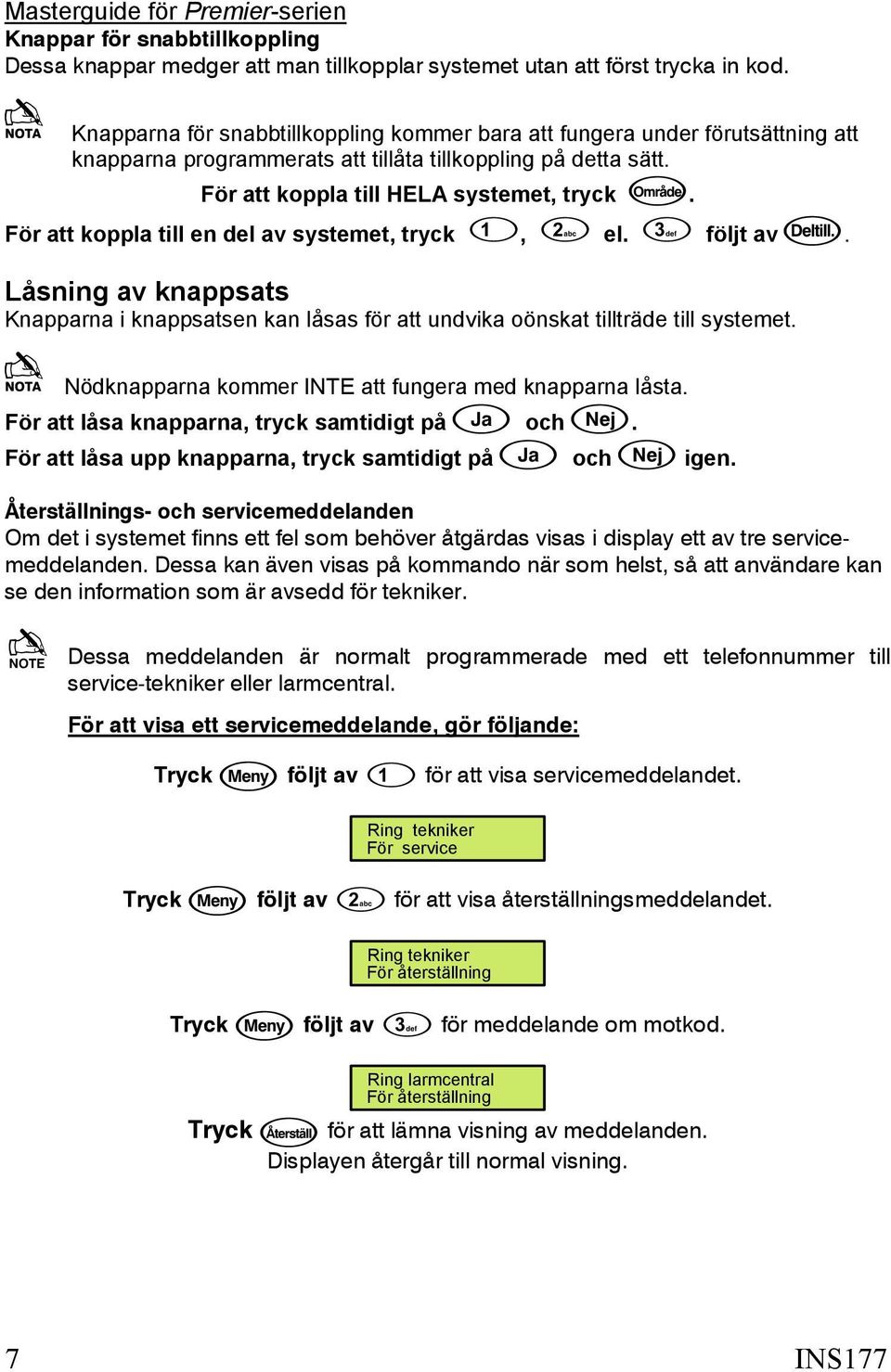

8 Knappar för snabbtillkoppling Dessa knappar medger att man tillkopplar systemet utan att först trycka in kod. Knapparna för snabbtillkoppling kommer bara att fungera under förutsättning att knapparna programmerats att tillåta tillkoppling på detta sätt. För att koppla till HELA systemet, tryck. För att koppla till en del av systemet, tryck, el. följt av. Låsning av knappsats Knapparna i knappsatsen kan låsas för att undvika oönskat tillträde till systemet. Nödknapparna kommer INTE att fungera med knapparna låsta. För att låsa knapparna, tryck samtidigt på och. För att låsa upp knapparna, tryck samtidigt på och igen. Återställnings- och servicemeddelanden Om det i systemet finns ett fel som behöver åtgärdas visas i display ett av tre servicemeddelanden. Dessa kan även visas på kommando när som helst, så att användare kan se den information som är avsedd för tekniker. Dessa meddelanden är normalt programmerade med ett telefonnummer till service-tekniker eller larmcentral. För att visa ett servicemeddelande, gör följande: följt av för att visa servicemeddelandet. Ring tekniker För service följt av för att visa återställningsmeddelandet. Ring tekniker För återställning följt av för meddelande om motkod. Ring larmcentral För återställning för att lämna visning av meddelanden. Displayen återgår till normal visning. 7 INS177

9 Felmeddelanden Nät Bortfall Tis 06 Mar 2003 Det är ett fel på nätspänningen 230 V (det kan höras signaler från knappsats varje minut). Tryck in kod eller för att tysta signal. Detta meddelande försvinner när spänningen kommer tillbaka. Telelinjefel Tis 06 Mar 2003 Batteri saknas Tis 06 Mar 2003?????? Sabotage Tis 06 Mar 2003 Säkring trasig Tis 06 Mar 2003 Områdestest fel Tis 06 Mar 2003 Knappsats är nu BLOCKERAD *Område säkrat* Tis 06 Mar 2003 Tidstillkoppling > A Service krävs Tis 06 Mar 2003 Larmtekniker i Serviceläge Det är ett fel på telelinjen (det kan höras signaler från knappsats varje minut). Tryck in kod eller för att tysta signal. Detta meddelande försvinner automatiskt när telelinjen åter fungerar. Det är något fel på ackumulatorn för reservdrift (det kan höras signaler från knappsats varje minut). Tryck in kod eller för att tysta signal. Kontakta ditt serviceföretag omedelbart. Något sabotageskydd har aktiverats (larm löser ut). Tryck in kod eller för att tysta larmet (kan inte återställas) Kontakta ditt serviceföretag omedelbart. En säkring har gått (larm löser ut). Tryck in kod eller för att tysta larmet (kan inte återställas) Kontakta ditt serviceföretag omedelbart. Sektioner under teknikers driftstest har visat något fel (systemet kan fortfarande användas). Kontakta ditt serviceföretag omedelbart. För många ogiltiga koder har tryckts in på knappsats med resultatet att den blockerats. Den kommer att förbli blockerad under 5 minuter. The keypad has been disabled to prevent unauthorised access. The display will automatically clear when the keypad is enabled. Områden har kopplats till automatiskt med någon tidsstyrning. Tryck in behörig kod för att skjuta upp tillkopplingen 30 minuter. Serviceintervallet har löpt ut vilket innebär att service behövs. (systemet kan fortfarande användas). Kontakta ditt serviceföretag för rådgivning. En larmtekniker har loggat in i systemets programmeringsmeny och arbetar på platsen. Meddelandet försvinner när teknikern loggat ut eller när systemet tillkopplas. INS177 8

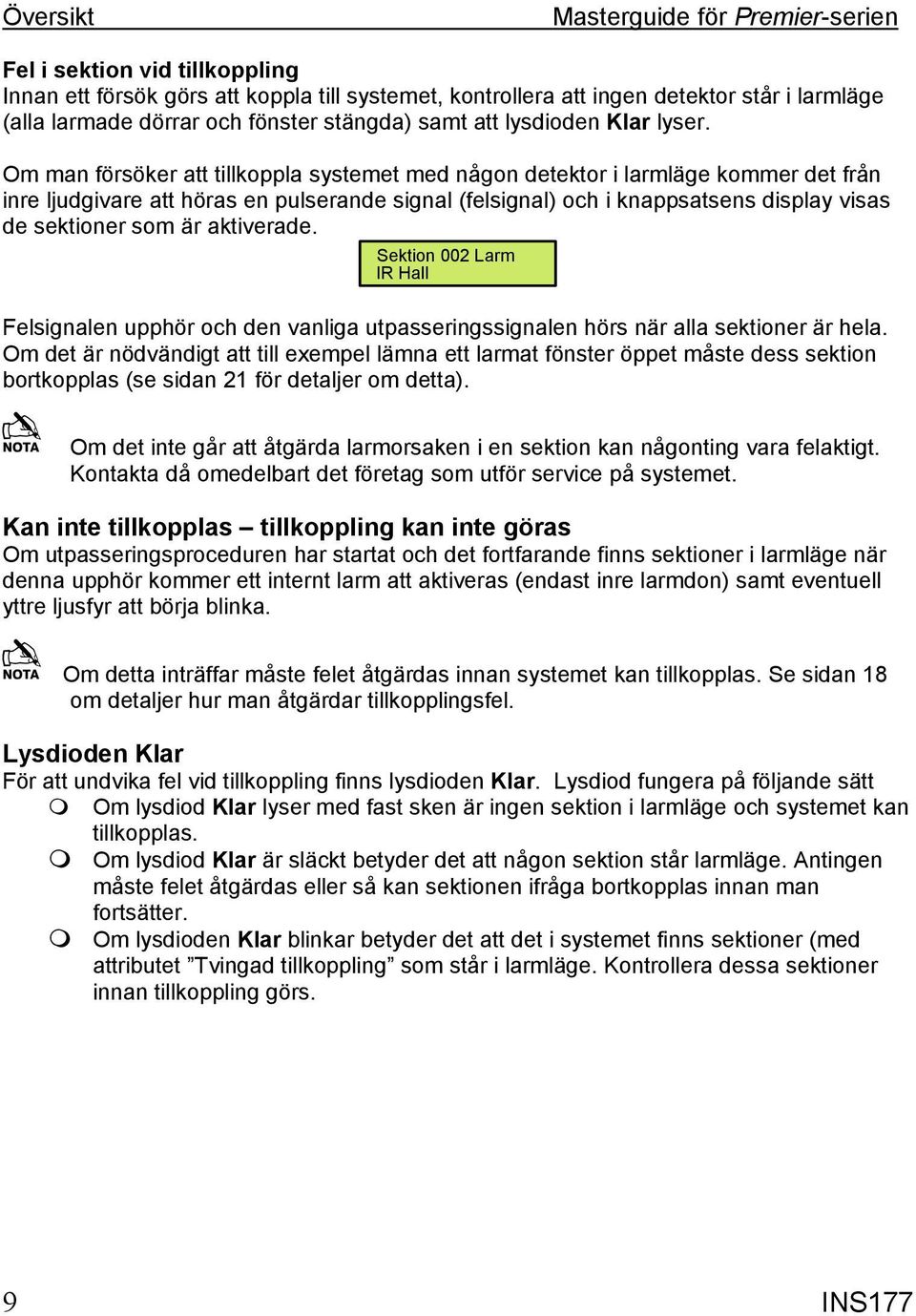

10 Översikt Masterguide för Premier-serien Fel i sektion vid tillkoppling Innan ett försök görs att koppla till systemet, kontrollera att ingen detektor står i larmläge (alla larmade dörrar och fönster stängda) samt att lysdioden Klar lyser. Om man försöker att tillkoppla systemet med någon detektor i larmläge kommer det från inre ljudgivare att höras en pulserande signal (felsignal) och i knappsatsens display visas de sektioner som är aktiverade. Sektion 002 Larm IR Hall Felsignalen upphör och den vanliga utpasseringssignalen hörs när alla sektioner är hela. Om det är nödvändigt att till exempel lämna ett larmat fönster öppet måste dess sektion bortkopplas (se sidan 21 för detaljer om detta). Om det inte går att åtgärda larmorsaken i en sektion kan någonting vara felaktigt. Kontakta då omedelbart det företag som utför service på systemet. Kan inte tillkopplas tillkoppling kan inte göras Om utpasseringsproceduren har startat och det fortfarande finns sektioner i larmläge när denna upphör kommer ett internt larm att aktiveras (endast inre larmdon) samt eventuell yttre ljusfyr att börja blinka. Om detta inträffar måste felet åtgärdas innan systemet kan tillkopplas. Se sidan 18 om detaljer hur man åtgärdar tillkopplingsfel. Lysdioden Klar För att undvika fel vid tillkoppling finns lysdioden Klar. Lysdiod fungera på följande sätt Om lysdiod Klar lyser med fast sken är ingen sektion i larmläge och systemet kan tillkopplas. Om lysdiod Klar är släckt betyder det att någon sektion står larmläge. Antingen måste felet åtgärdas eller så kan sektionen ifråga bortkopplas innan man fortsätter. Om lysdioden Klar blinkar betyder det att det i systemet finns sektioner (med attributet Tvingad tillkoppling som står i larmläge. Kontrollera dessa sektioner innan tillkoppling görs. 9 INS177

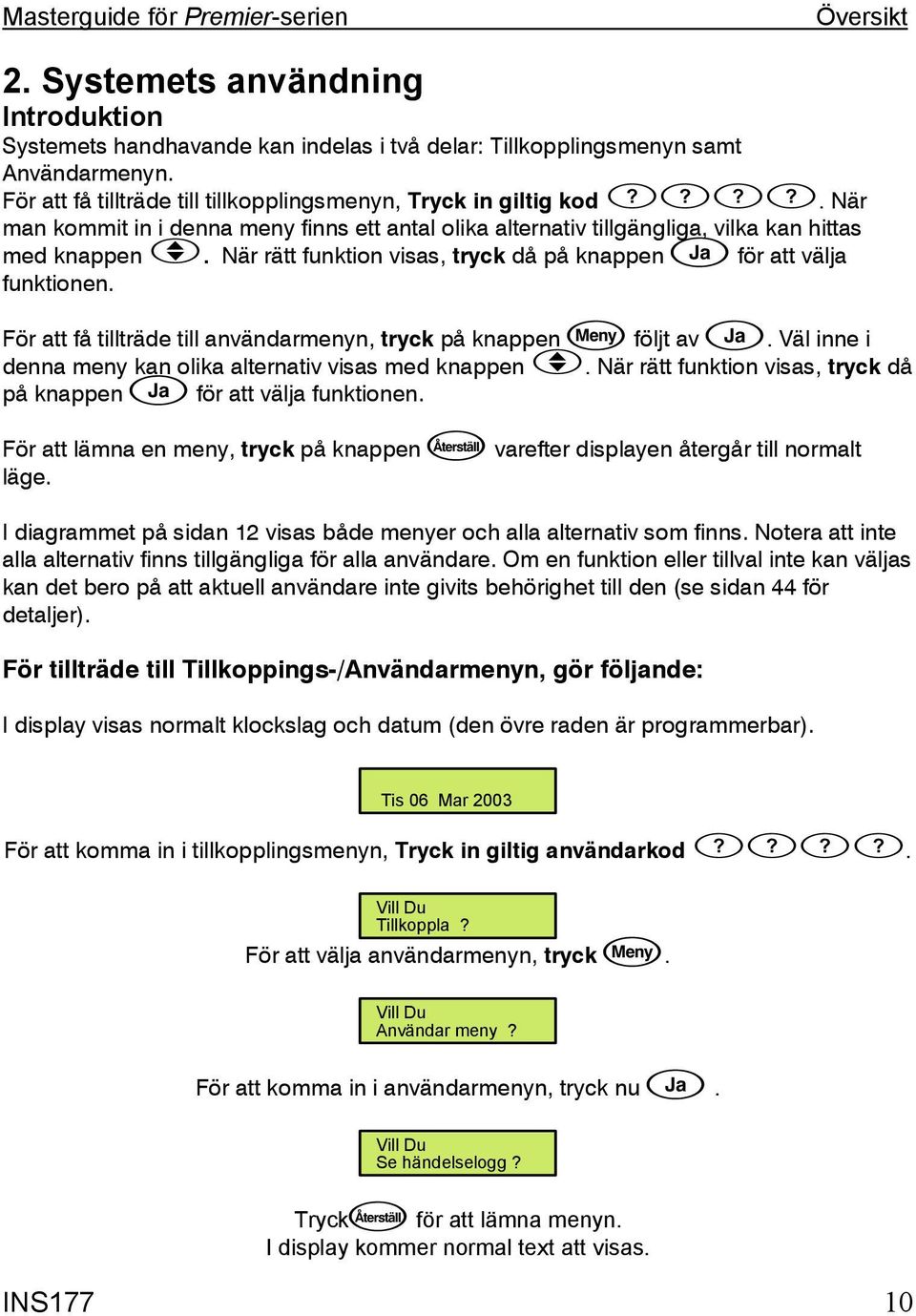

11 Översikt 2. Systemets användning Introduktion Systemets handhavande kan indelas i två delar: Tillkopplingsmenyn samt Användarmenyn. För att få tillträde till tillkopplingsmenyn, Tryck in giltig kod. När man kommit in i denna meny finns ett antal olika alternativ tillgängliga, vilka kan hittas med knappen. När rätt funktion visas, tryck då på knappen för att välja funktionen. För att få tillträde till användarmenyn, tryck på knappen följt av. Väl inne i denna meny kan olika alternativ visas med knappen. När rätt funktion visas, tryck då på knappen för att välja funktionen. För att lämna en meny, tryck på knappen varefter displayen återgår till normalt läge. I diagrammet på sidan 12 visas både menyer och alla alternativ som finns. Notera att inte alla alternativ finns tillgängliga för alla användare. Om en funktion eller tillval inte kan väljas kan det bero på att aktuell användare inte givits behörighet till den (se sidan 44 för detaljer). För tillträde till Tillkoppings-/Användarmenyn, gör följande: I display visas normalt klockslag och datum (den övre raden är programmerbar). Tis 06 Mar 2003 För att komma in i tillkopplingsmenyn, Tryck in giltig användarkod. Tillkoppla? För att välja användarmenyn, tryck. Användar meny? För att komma in i användarmenyn, tryck nu. Se händelselogg? Tryck för att lämna menyn. I display kommer normal text att visas. INS177 10

12 11 INS177

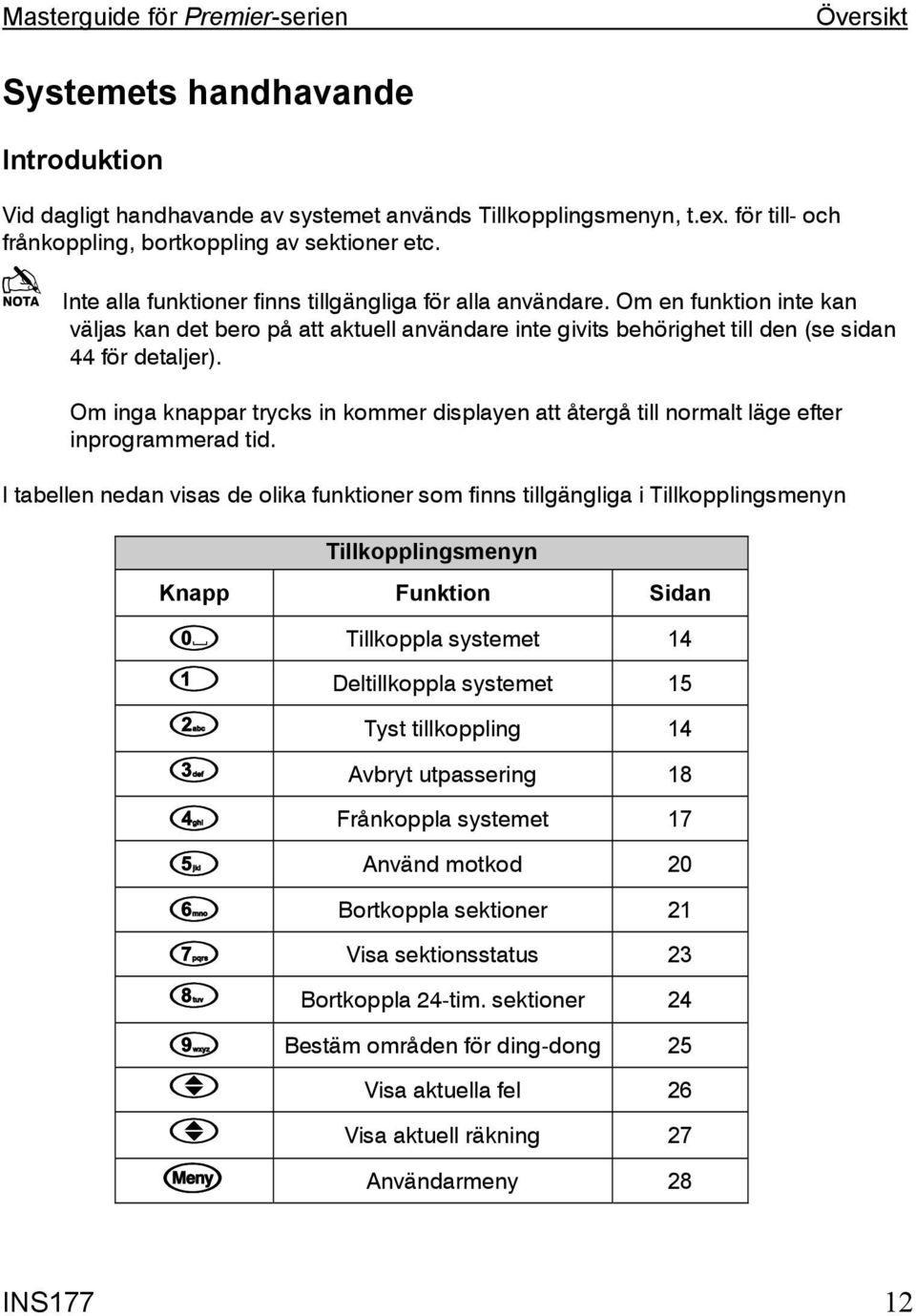

13 Översikt Systemets handhavande Introduktion Vid dagligt handhavande av systemet används Tillkopplingsmenyn, t.ex. för till- och frånkoppling, bortkoppling av sektioner etc. Inte alla funktioner finns tillgängliga för alla användare. Om en funktion inte kan väljas kan det bero på att aktuell användare inte givits behörighet till den (se sidan 44 för detaljer). Om inga knappar trycks in kommer displayen att återgå till normalt läge efter inprogrammerad tid. I tabellen nedan visas de olika funktioner som finns tillgängliga i Tillkopplingsmenyn Tillkopplingsmenyn Knapp Funktion Sidan Tillkoppla systemet 14 Deltillkoppla systemet 15 Tyst tillkoppling 14 Avbryt utpassering 18 Frånkoppla systemet 17 Använd motkod 20 Bortkoppla sektioner 21 Visa sektionsstatus 23 Bortkoppla 24-tim. sektioner 24 Bestäm områden för ding-dong 25 Visa aktuella fel 26 Visa aktuell räkning 27 Användarmeny 28 INS177 12

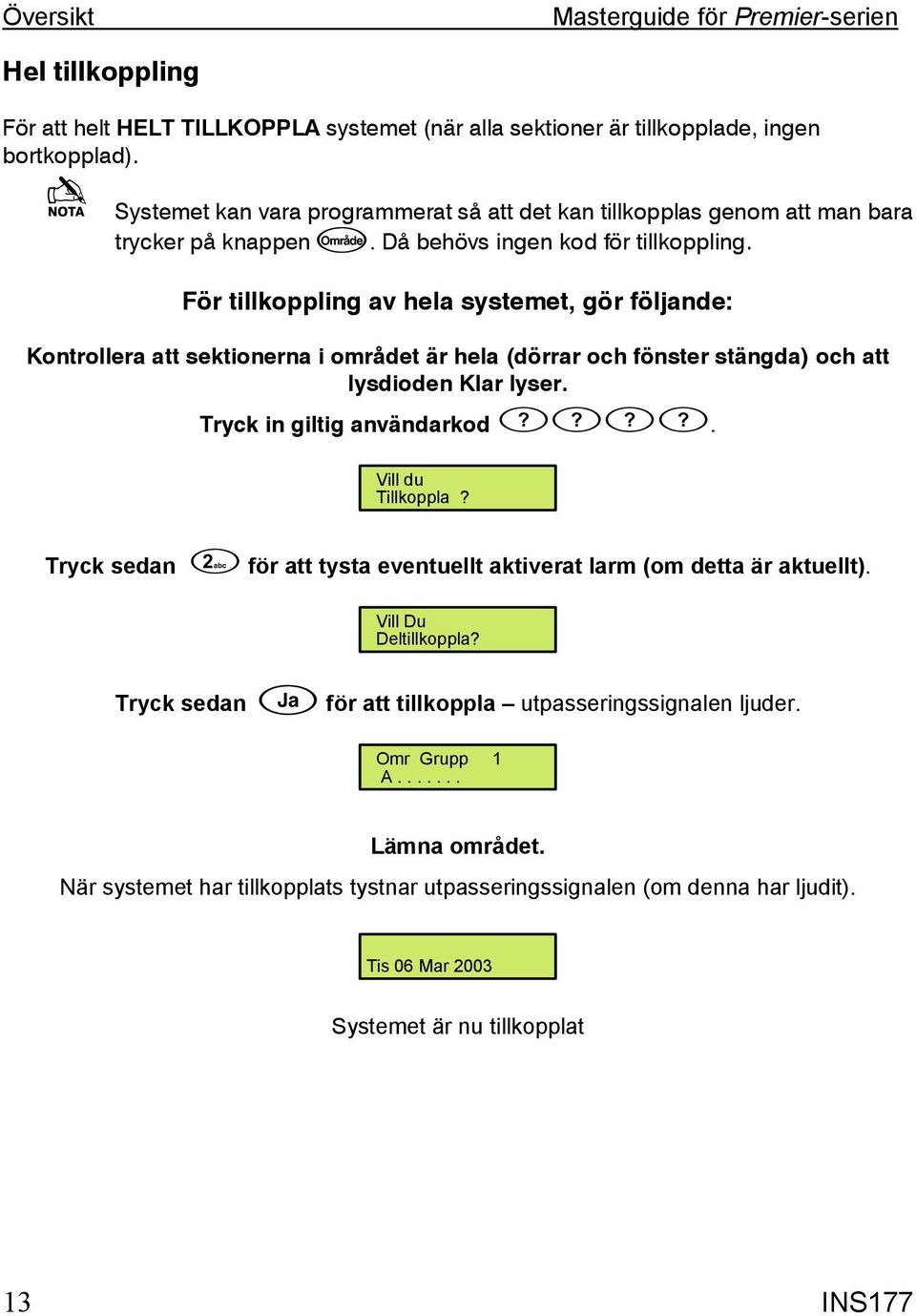

14 Översikt Masterguide för Premier-serien Hel tillkoppling För att helt HELT TILLKOPPLA systemet (när alla sektioner är tillkopplade, ingen bortkopplad). Systemet kan vara programmerat så att det kan tillkopplas genom att man bara trycker på knappen. Då behövs ingen kod för tillkoppling. För tillkoppling av hela systemet, gör följande: Kontrollera att sektionerna i området är hela (dörrar och fönster stängda) och att lysdioden Klar lyser. Tryck in giltig användarkod. Vill du Tillkoppla? Tryck sedan för att tysta eventuellt aktiverat larm (om detta är aktuellt). Deltillkoppla? Tryck sedan för att tillkoppla utpasseringssignalen ljuder. Omr Grupp 1 A Lämna området. När systemet har tillkopplats tystnar utpasseringssignalen (om denna har ljudit). Tis 06 Mar 2003 Systemet är nu tillkopplat 13 INS177

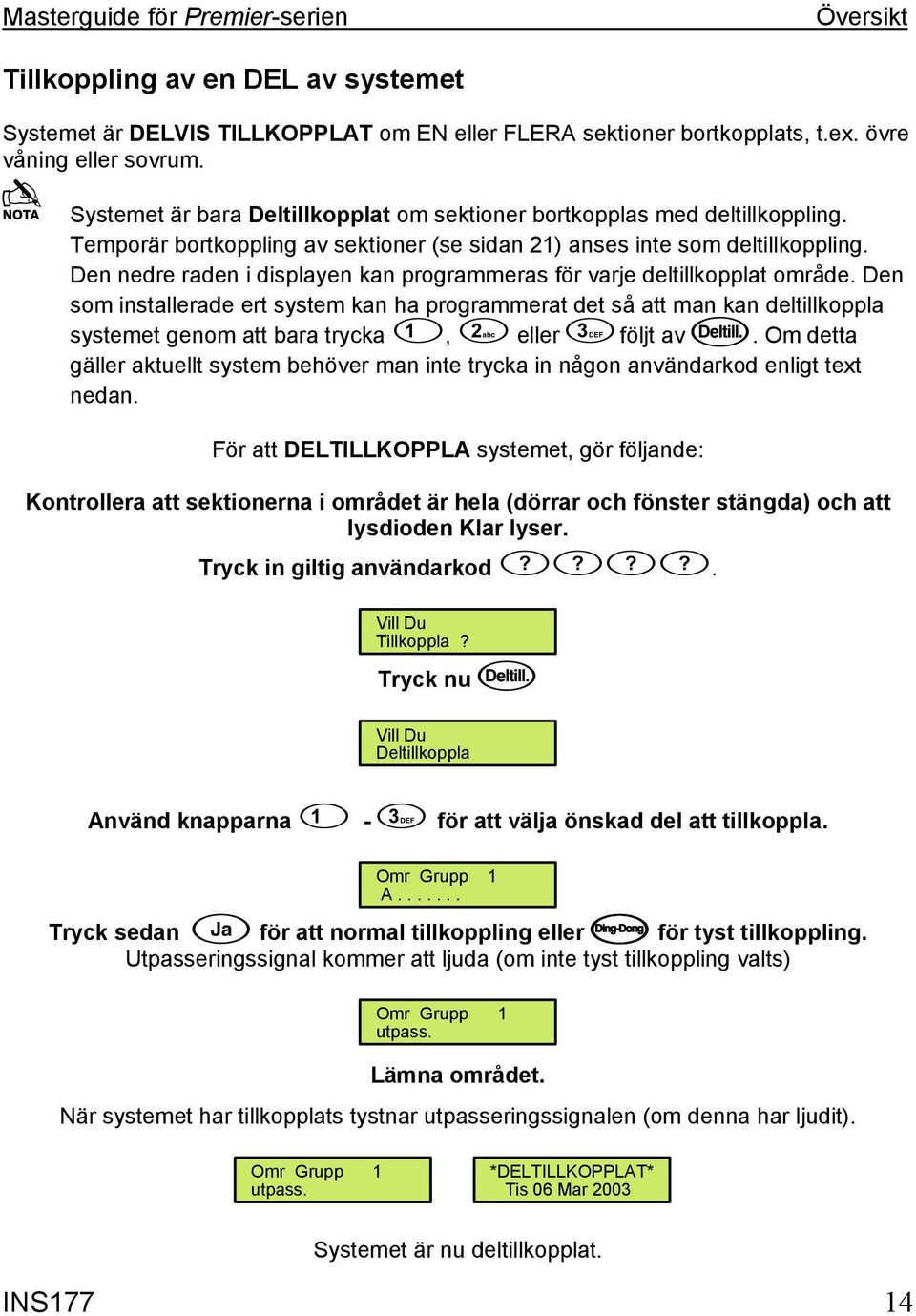

15 Översikt Tillkoppling av en DEL av systemet Systemet är DELVIS TILLKOPPLAT om EN eller FLERA sektioner bortkopplats, t.ex. övre våning eller sovrum. Systemet är bara Deltillkopplat om sektioner bortkopplas med deltillkoppling. Temporär bortkoppling av sektioner (se sidan 21) anses inte som deltillkoppling. Den nedre raden i displayen kan programmeras för varje deltillkopplat område. Den som installerade ert system kan ha programmerat det så att man kan deltillkoppla systemet genom att bara trycka, eller följt av. Om detta gäller aktuellt system behöver man inte trycka in någon användarkod enligt text nedan. För att DELTILLKOPPLA systemet, gör följande: Kontrollera att sektionerna i området är hela (dörrar och fönster stängda) och att lysdioden Klar lyser. Tryck in giltig användarkod. Tillkoppla? Tryck nu Deltillkoppla Använd knapparna - för att välja önskad del att tillkoppla. Omr Grupp 1 A Tryck sedan för att normal tillkoppling eller för tyst tillkoppling. Utpasseringssignal kommer att ljuda (om inte tyst tillkoppling valts) Omr Grupp 1 utpass. Lämna området. När systemet har tillkopplats tystnar utpasseringssignalen (om denna har ljudit). Omr Grupp 1 utpass. *DELTILLKOPPLAT* Tis 06 Mar 2003 Systemet är nu deltillkopplat. INS177 14

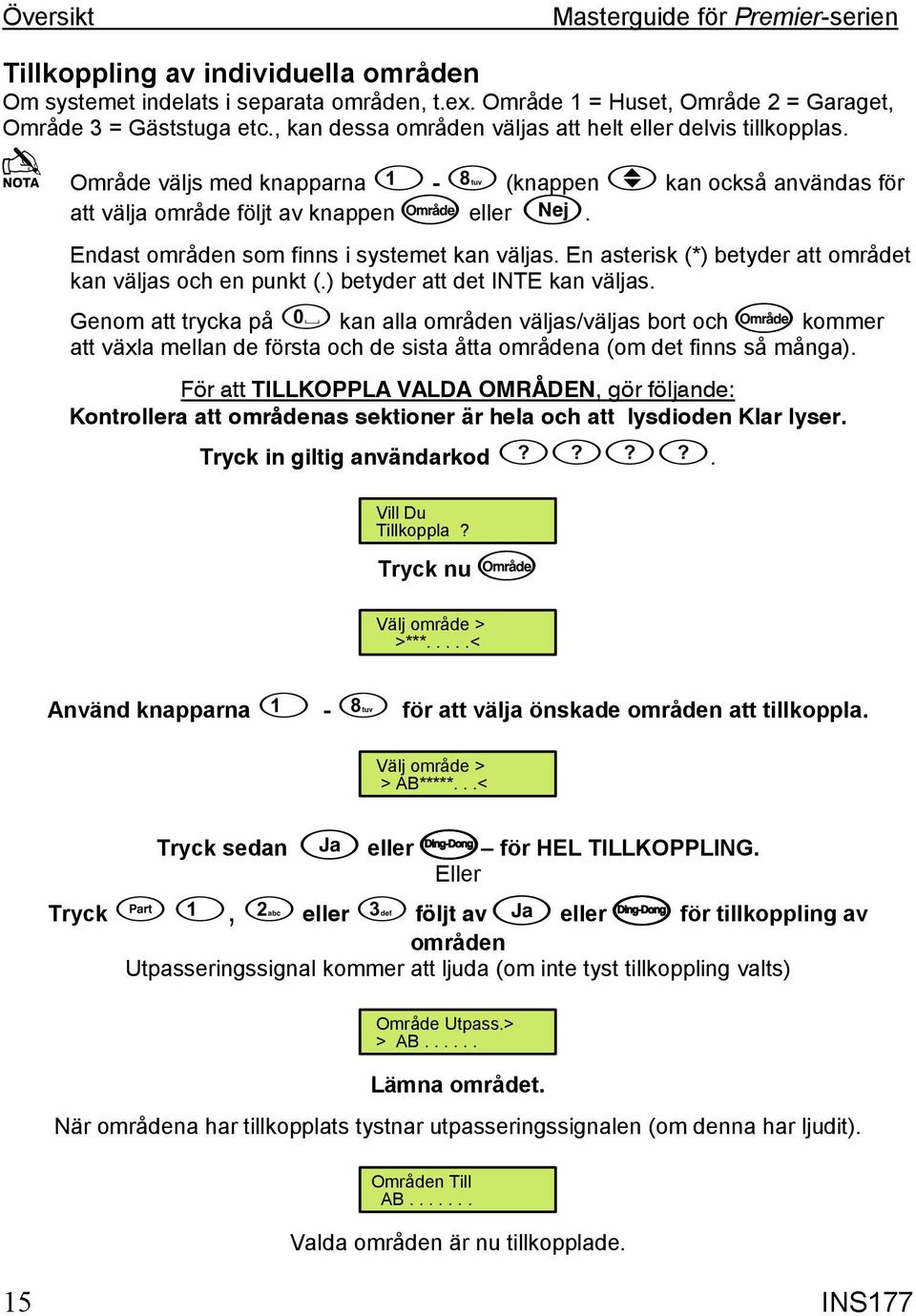

16 Översikt Masterguide för Premier-serien Tillkoppling av individuella områden Om systemet indelats i separata områden, t.ex. Område 1 = Huset, Område 2 = Garaget, Område 3 = Gäststuga etc., kan dessa områden väljas att helt eller delvis tillkopplas. Område väljs med knapparna - (knappen kan också användas för att välja område följt av knappen eller. Endast områden som finns i systemet kan väljas. En asterisk (*) betyder att området kan väljas och en punkt (.) betyder att det INTE kan väljas. Genom att trycka på kan alla områden väljas/väljas bort och kommer att växla mellan de första och de sista åtta områdena (om det finns så många). För att TILLKOPPLA VALDA OMRÅDEN, gör följande: Kontrollera att områdenas sektioner är hela och att lysdioden Klar lyser. Tryck in giltig användarkod. Tillkoppla? Tryck nu Välj område > >***.....< Använd knapparna - för att välja önskade områden att tillkoppla. Välj område > > AB*****...< Tryck sedan eller för HEL TILLKOPPLING. Eller, eller följt av eller för tillkoppling av områden Utpasseringssignal kommer att ljuda (om inte tyst tillkoppling valts) Område Utpass.> > AB Lämna området. När områdena har tillkopplats tystnar utpasseringssignalen (om denna har ljudit). Områden Till AB Valda områden är nu tillkopplade. 15 INS177

17 Översikt Frånkoppling av systemet Inpasseringstiden är indelad i två delar, första och andra inpasseringstid. När första inpasseringstid löpt ut hörs ett internt larm och den andra tiden startar. Om även denna löper ut kommer inbrottslarm att aktiveras, d.v.s. alla inre och yttre larmdon startar. Det är ganska vanligt att den andra inpasseringstiden väljs till noll (0) sekunder, vilket innebär att larm aktiveras när den första inpasseringstiden löpt ut. Under inpassering För att FRÅNKOPPLA SYSTEMET, gör följande: Gå in i det skyddade området via den förbestämda vägen. Inpasseringssignalen ljuder Områden Inpass> ABC..... Tryck in giltig användarkod. Inpasseringssignalen tystnar Tis 06 Mar 2003 Systemet är ny frånkopplat Inte i inpasseringsläge För att FRÅNKOPPLA SYSTEMET, gör följande: I displayen visas någonting liknande: Tis 06 Mar 2003 Tryck in giltig användarkod. Frånkoppla Tryck sedan Tis 06 Mar 2003 Systemet är nu frånkopplat INS177 16

18 Översikt Masterguide för Premier-serien AVBRYTA utpasseringsläget När utpasseringsläget startat bör man lämna det skyddade området så fort som möjligt. Om man emellertid bestämmer sig för att inte lämna området måste tillkopplingen av larmsystemet avbrytas. Gör då följande: Att avbryta utpasseringsläget Tryck in giltig användarkod. Vill du avbryta utpassering? Utpasseringssignalen tystnar. Tis 06 Mar 2003 Utpasseringsläget har nu avbrutits. TA BORT ett tillkopplingsfel När systemet försöker att tillkoppla med sektioner i larmläge hörs det internt en felsignal och yttre ljusfyr börjar blinka som en indikering att något är fel. För detaljer om hur man undviker ett felläge vid tillkoppling, se sidan 10. Om man inte finns på plats för att åtgärda tillkopplingsfelet kommer inre signalgivare att fortsätta ljuda och yttre ljusfyr att fortsätta att blinka. För att ta bort ett fel vid utpassering, gör följande: Ljudsignaler hörs och i display visas någonting liknande nedan: Område Tillfel > A Tryck in giltig användarkod. Inre och yttre ljudande larmdon tystnar men yttre ljusfyr fortsätter att blinka. Numret för den sektion som orsakade tillkopplingsfelet visas i knappsatsens display, i detta fall sektion 2. Område Tillfel > A Sekt. 002 aktiv Fönster sovrum Tryck in giltig användarkod och tryck sedan. Tis 06 Mar 2003 Felet vid tillkoppling har nu tagits bort 17 INS177

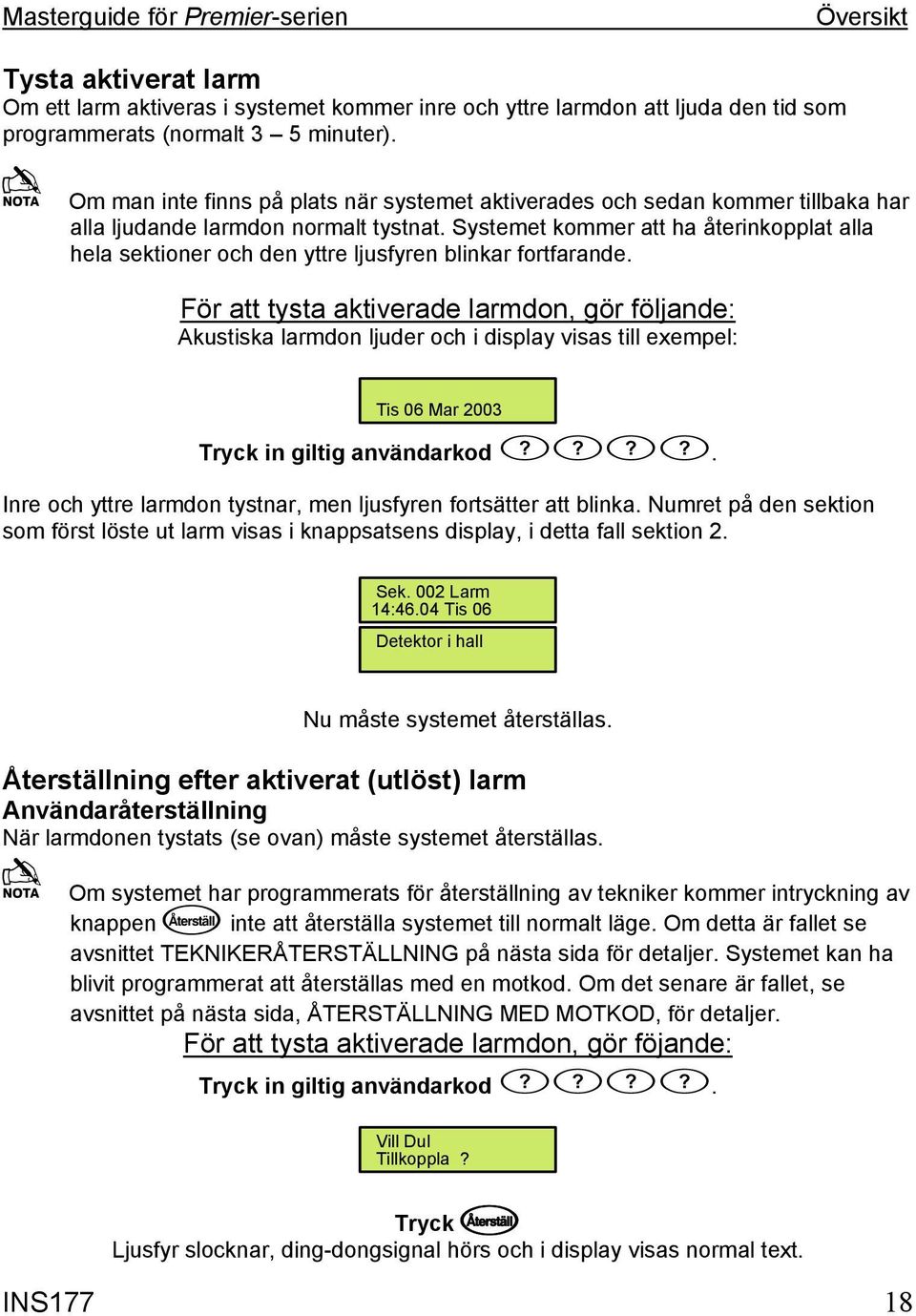

19 Översikt Tysta aktiverat larm Om ett larm aktiveras i systemet kommer inre och yttre larmdon att ljuda den tid som programmerats (normalt 3 5 minuter). Om man inte finns på plats när systemet aktiverades och sedan kommer tillbaka har alla ljudande larmdon normalt tystnat. Systemet kommer att ha återinkopplat alla hela sektioner och den yttre ljusfyren blinkar fortfarande. För att tysta aktiverade larmdon, gör följande: Akustiska larmdon ljuder och i display visas till exempel: Tis 06 Mar 2003 Tryck in giltig användarkod. Inre och yttre larmdon tystnar, men ljusfyren fortsätter att blinka. Numret på den sektion som först löste ut larm visas i knappsatsens display, i detta fall sektion 2. Sek. 002 Larm 14:46.04 Tis 06 Detektor i hall Nu måste systemet återställas. Återställning efter aktiverat (utlöst) larm Användaråterställning När larmdonen tystats (se ovan) måste systemet återställas. Om systemet har programmerats för återställning av tekniker kommer intryckning av knappen inte att återställa systemet till normalt läge. Om detta är fallet se avsnittet TEKNIKERÅTERSTÄLLNING på nästa sida för detaljer. Systemet kan ha blivit programmerat att återställas med en motkod. Om det senare är fallet, se avsnittet på nästa sida, ÅTERSTÄLLNING MED MOTKOD, för detaljer. För att tysta aktiverade larmdon, gör föjande: Tryck in giltig användarkod. l Tillkoppla? Ljusfyr slocknar, ding-dongsignal hörs och i display visas normal text. INS177 18

20 Översikt Masterguide för Premier-serien Teknikeråterställning Om systemet programmerats för återställning av tekniker efter aktiverat larm kan man ändå tysta ljudande larmdon med vanlig, giltig användarkod. Se sidan 19 för detaljer. Systemet kan inte tillkopplas igen efter aktivering innan det blivit återställt. För teknikeråterställning, gör följande: Ring det telefonnummer som visas i display (om detta programmerats) eller det telefonnummer som återfinns på sista sidan i denna användarguide. Återställning med motkod Om systemet programmerats för återställning med motkod efter ett utlöst larm kan man ändå tysta ljudande larmdon med vanlig, giltig användarkod. Se sidan 19 för detaljer. Systemet kan inte tillkopplas igen efter aktivering innan det blivit återställt. För att återställa aktiverat larm med motkod, gör följande: Tryck in giltig användarkod. Tillkoppla? I displayen visas ett slumpvis valt nummer, t.ex Tryck > 4281 Svara > Ring det telefonnummer som visas i display (om detta programmerats) eller det telefonnummer som återfinns på sista sidan i denna användarguide och uppge sedan det slumpvis valda kodnumret. Du kommer då att få tillbaka en 4-siffrig motkod, t.ex Tryck in den motkod som du fått. Tryck > 4281 Svara > 5624 när koden tryckts in. Från knappsatsen hörs en ding-dongsignal som indikering att systemet återställts och displayen återgår till att visa normalt driftsläge. 19 INS177

21 Översikt Bortkoppling av sektioner Vid tillkoppling är det möjligt att bortkoppla individuella sektioner om det till exempel finns något fel i en sektion. Användare med behörighet att koppla bort sektioner kan då göra detta under förutsättning att sektionerna programmerats att vara bortkopplingsbara. Om sektionen går att koppla bort kommer det att visas en asterisk (*) direkt till höger om sektionsnumret. Endast sektioner med attributet Kan bortkopplas kan kopplas bort. En asterisk till vänster om sektionsnumret anger att den valts att kopplas bort. Alla sektioner som kopplas bort kommer automatiskt att inkopplas igen nästa gång som systemet frånkopplas, om inget annat programmerats. För att åter inkoppla sektioner manuellt upprepar man bara den procedur som beskrivs nedan. När knappen trycks in i detta fall kommer sektionen att åter inkopplas. För att bortkoppla sektioner vid tillkoppling, gör följande: Tryck in giltig användarkod och tryck sedan. Sek. 001*Säkrad Entredörr > Ange nu sektionens nummer. Sek. 010*Aktiv Halldetektor > Tryck på knappen för att bortkoppla vald sektion. Sek. 010*Aktiv är bortkopplad Sekt. 010*Säkrad Halldetektor > Upprepa för andra sektioner som skall kopplas bort. Tryck på knappen när önskade sektioner valts för bortkoppling. Tillkoppla? Fortsätt sedan med att koppla till systemet på vanligt sätt. Valda sektioner kommer inte att tillkopplas (lysdioden Förbikopplad kommer att lysa). INS177 20

22 Översikt Masterguide för Premier-serien På- och avkoppling av Ding-dong Systemet kan programmeras så att en sektion som aktiveras med systemet i frånkopplat läge kommer att få inre signalgivare att ljuda med en dörrsignal (ding-dong). Denna funktion används vanligen för entredörrar, utpasseringsknappar eller liknande. Sektioner kan bara orsaka denna signal om de programmerats för ding-dong (se sidan 33 för detaljer om val av vilka sektioner som skall ge ding-dongsignal). När en sektion valts att ge ding-dongsignal kan denna signal kopplas på och av respektive av manuellt precis som man vill. Systemet kan även programmeras att automatiskt koppla på och av dong-dongfunktionen under vissa omständigheter, t.ex. med tidsstyrning eller om en dörr lämnats öppen. Om inga sektioner programmerats för ding-dong kommer på- och avkoppling av funktionen inte att ge någon effekt. För att koppla på DING-DONG, gör följande: En ding-dongsignal hörs. För att koppla av DING-DONG, gör följande: En felsignal hörs. 21 INS177

23 Översikt Visa status på sektioner Användare med denna behörighet kan kontrollera status för alla sektioner i systemet och då få besked om de har status; Fel, Hel, Sabotage eller Kortsluten. För att visa status för sektioner, gör följande: Tryck in giltig användarkod Tillkoppla? Se sek. status? Sek 010 Normal Entredörr > Ange sektionsnumret eller använd pilknapp för att söka Sek. 010 Normal Halldetektor (Intryckning av knappen kommer att medföra att en ding-dongsignal hörs varje gång sektionen aktiveras (en pil visas till höger om sektionsnumret). För att ta bort denna funktion, tryck på igen. (Tryck på knappen för att visa sektionstext) (Varje gång som vald sektion aktiveras kommer dess status att visas och det hörs en dingdong-signal från knappsatsen (om detta valts)). Sekt. 010*Aktiv Halldetektor > Sekt. 010*Hel Halldetektor > när du är klar för att lämna menyn Displayen återgår till att visa text för normalt driftsläge INS177 22

24 Översikt Masterguide för Premier-serien Bortkoppling av 24-timmars sektioner Det är möjligt att bort- eller inkoppla 24-timmars sektioner när systemet är frånkopplat för att exempelvis ge tillträde till ett bestämt område. Användare som fått denna behörighet kan bara koppla bort sektioner som programmerats som Kan bortkopplas. Om sektionen går att koppla bort visas en asterisk (*) direkt till höger om sektionsnumret. Bara sektioner med attributet Kan bortkopplas kan kopplas bort. En asterisk till vänster om sektionsnumret anger att den valts att kopplas bort. För att återinkoppla sektioner upprepar man bara den procedur som beskrivs nedan. När knappen trycks in i detta fall kommer sektionen att åter inkopplas. För att bortkoppla 24-timmars sektioner, gör följande: Tryck in giltig användarkod och tryck sedan Tillkoppla? FBK 24Hr sek.? Sek. 001 Normal Entredörr > Ange ett sektionsnummer eller använd pilknapp för att söka Sek 015 Normal Bakdörr > för att koppla bort vald sektion Sek 015 Normal är bortkopplad Sek 015 Normal Bakdörr > Upprepa för andra sektioner när du är klar. för att återgå till menyn. I display visas text liknande nedan. Sek 015 Normal Bakdörr > Valda 24-timmars sektioner är nu bortkopplade. 23 INS177

25 Översikt Välj områden för dörrsignal (Ding-dong) När en sektion används för att skapa en ding-dongsignal i knappsats kommer signalen att ljuda varje gång som sektionen aktiveras. Användare med behörighet kan koppla på respektive av denna funktion för valda områden. Sektioner inom området kan individuellt programmeras för ding-dong. Se avsnittet Ändra sektioner för ding-dong på sidan 33 för detaljer. Endast sektioner som programmerats för ding-dong kan väljas. En asterisk (*) till vänster om området innebär att det kan väljas medan en punkt (.) anger att det inte kan väljas. Intryckning av knappen kommer att välja/välja bort alla områden. Knappen kommer att växla mellan A till H och I till P (endast Premier 168). För att välja ett område för ding-dong, gör följande: Tryck in giltig användarkod och tryck sedan Tillkoppla? Ding-dong i > ***..... < Använd knapparna - för att välja/välja bort områden (t.ex., och = områdena A, B och C) Ding-dong i > ABC..... < när du är klar. för att återgå till menyn. I display kommer text för normalt driftsläge att visas. INS177 24

26 Översikt Masterguide för Premier-serien Visa aktivitetsfel Om en sektion med attributet Aktivitet inte aktiverats inom en bestämd tidsperiod kommer vid tillkoppling ett aktivitetsfel att visas. Användare med behörighet till denna funktion kan visa detaljer om aktivitetsfelet. Systemet kan ha programmerats så att tillkoppling inte kan ske om det finns ett aktivitetsfel. Om detta är fallet kan systemet tillkopplas endast om sektionen i fråga blivit aktiverad (tvingad gångtest). För att visa aktivitetsfel, gör följande: Tryck in giltig användarkod och tryck sedan Tillkoppla? till dess det i displayen visas: Se sek test Larm Sek 001 Normal Entredörr > för att bläddra uppåt och nedåt genom sektionerna. när du är klar. för att återgå till menyn. I display kommer text för normalt driftsläge att visas. 25 INS177

27 Översikt Visa aktivitetsräkning Användare med behörighet till denna funktion kan visa det antal gånger en sektion med attributet Aktivitet har aktiverats, visat för varje område. För att visa aktivitetsräkning, gör följande: Tryck in giltig användarkod och tryck sedan. Tillkoppla? till dess det i displayen visas: Se sek test räkn Aktivitet A> 0000 Totalt för att visa bestämt område eller tryck för att söka. (För att nollställa aktivitetsräkning, tryck på knappen Aktivitet B> 0005 Totalt 0000 när du är klar. för att återgå till menyn. I display kommer text för normalt driftsläge att visas. INS177 26

28 Översikt Masterguide för Premier-serien 4. Programmering av larmsystemet Introduktion I detta avsnitt beskrivs avancerade funktioner i systemet som kan utföras i Användarmenyn, t.ex systemtester, inskrivning av nya användare etc. Inte alla funktioner kan utföras av alla användare. Om en funktion inte kan utföras kan det bero på att aktuell användare inte givits behörighet till denna (se sidan 44 för detaljer). Om inga knappar trycks in kommer displayen att återgå till normalt driftsläge efter förprogrammerad tid. I tabellen nedan visas de olika alternativ som kan väljas med rätt behörighet: Användarmenyn Knapp Funktion Sidan Visa händelselogg 29 Ändra kod 32 Ändra sektioner för ding-dong 33 Systemtester 34 Gångtest 35 Medge teknikerkod 36 Ställ in systemets klocka 37 Ställ in systemets datum 38 Prioritet över tidsstyrningar 39 Ändra tidsstyrningar 40 Inställningar för användare 42 Ändra deltillkoplingar 52 Ring upp fjärr-pc 53 Ändra datum för helgdagar 54 Justera ljudvolymer 55 Skriv ut händelselogg 56 Ändra telefonnummer INS177

29 Översikt Visa händelselogg Användare med behörighet till denna funktion kan visa de händelser som hänt i systemet och som sparats i minnet, t.ex. vilka användare som till- och frånkopplat systemet, aktiverade larm, fel etc. Händelserna visas med de klockslag och datum då de inträffade. Med knappen Nedåt flyttar man till föregående händelse (bakåt i tid) medan knappen Uppåt flyttar framåt i tid. Knappen växlar mellan områdesinformation och klockslag/datum För en komplett lista över händelser i loggen, se följande sidor. För att visa händelseloggen, gör följande: Tryck in giltig användarkod och tryck sedan Tillkoppla? Användar Menu? Se Händelselog? Kod 01 David 12: /03 för att bläddra uppåt/nedåt genom loggen Omr. frånkopplad 12: /03 för att växla mellan områdesinformation och klockslag/datum Omr. frånkopplad 12: /03 när du är klar för att återgå till menyn. I displayen kommer texten att återgå till att visa normalt driftsläge. INS177 28

30 Översikt Masterguide för Premier-serien Beskrivning av händelser i loggen Logghändelse Beskrivning K-sekt. ### aktiv En sektion i knappsats har aktiverats (sektion nummer ###) K-sats #,# Trygg Trygghetslarm (7 och 9) har aktiverats på knappsats ## K-sats #,# Brand Brandlarm (knapp 4 och 6) har aktiverats på knappsats ## K-sats #,# Tyst ÖF Tyst överfallslarm (1 och 3) har aktiverats på knappsats ## Hot Användare ## har tryckt in hotkoden på en knappsats LARM aktiverat Ett inbrottslarm har aktiverats för område? Siren aktiverad Sirenutgången har aktiverats för område? Återink. ### Sektion ### har åter inkopplats efter att ha löst ut larm Korsvis sekt ### Ett verifierat korsvis larm har inträffat för sektion ### Användare ## Användare #,# har tryckt in sin kod Utpass. för omr. Utpasseringsläge har påbörjats för område? Till misslyckades Tillkoppling misslyckades för område? Inpass. för omr. Inpasseringsläge har påbörjats för område? Till som följer Område har tillkopplats med följdprocedur Till med linjefel Systemet har tillkopplats med aktiverat linjefel Område Till Område? har tillkopplats Område från Område? har frånkopplats Område Deltill Område? har deltillkopplats Område Till med tid Område? har tillkopplats automatiskt med tidsstyrning Område Från med tid Område? har frånkopplats automatiskt med tidsstyrning Uppskjutet Tillkoppling har skjutits upp i område? LARMAVBROTT Frånkoppling efter larmavbrott har skett i område? FJÄRR-Till Område? tillkopplades från mjukvaran Wintex UDL FJÄRR-Från Område? frånkopplades från mjukvaran Wintex UDL SNABB-Till Snabbtillkoppling gjord från knappsats #,# Nyligen Till Område? har nyligen tillkopplats #,# Återst. omr. Ett område har återställts från knappsats #,# efter larm Teknikeråterst. Återställning har utförts med teknikerkod Motkodåterst. Återställning har utförts med proceduren för motkod Fjärråterställning Återställning har utförts via ingången Fjärråterställning Redcare-återst. Återställning har utförts via Redcare Återst. med omk. Återställning har utförts med nyckelomkopplare Anv.återställning Återställning har utförts med användarkod Utbygg. #,# återst. Återställning har utförts via ingång i utbyggnadsenhet #,# Fjärr-PC återst. Återställning har utförts från fjärr-pc Säkring #,# fel Säkringen för AUX 12 V i enhet #,# har gått AC-spänning Centralapparaten har registrerat ett nätspänningsfel Låg ack.spänning Centralapparatens ackumulator har för låg spänning Uppstart Uppstart av systemet (utan återställning till förvalda värden) Sirensäkring Sirensäkringen i centralapparaten har gått Linjefel Det är något fel med telelinjen Linjefel centr.app Centralapparatens ingång för linjefel har aktiverats Linjefel Redcare Redcare har upptäckt ett linjefel 29 INS177

31 Översikt Linjefel COM??? COM300, 2400 eller ISDN har upptäckt ett linjefel Larm utbygg.enh #,# Ingång i utbyggnadsenhet har aktiverats Komm. misslyckades Kommunikationsenhet kunde inte rapportera till larmcentral Nedladdning startad Inhämtning/nedladdning har påbörjats Nedladdning klar Inhämtning/nedladdning är avslutad Loggvarning 80% av händelseloggen har fyllts (sedan sista in-/nedladd.) Datum ändrat Centralapparatens datum har ändrats Klockslag ändrat Centralapparatens klocka har ändrats Händelseloggens funktionsknappar När man tittar i loggen finns det åtta funktionsknappar som kan användas. Dessa gör det enklare att hitta vissa händelser utan att man behöver leta igenom hela loggen. De funktionsknappar som finns är följande: = Prioriterade larm (överfall, brand etc.) = Normala larm (inbrott, 24-tim, in-/utpassering etc.) = Till- och frånkopplingar = Bort- och inkopplingar av sektioner = Underhåll (systemtester, teknikerprogram etc.) = Sabotagelarm (sektioner, sirener, AUX etc.) = Testuppringningar (aktiv kommunikationsenhet, lyckade kommunikationer etc.) = Nästa händelse av samma typ (händelse på skärm) Med knappen DING-DONG flyttas direkt till nästa händelse av samma typ som den som visas på skärmen. Om till exempel Kod 01 visas kommer intryckning av knappen DING-DONG att visa nästa händelse där en användarkod tryckts in. INS177 30

32 Översikt Masterguide för Premier-serien Ändra egen användarkod Användare med denna behörighet vald kan ändra sin egen användarkod. Denna kod är unik för varje användare och den kan innehålla 4, 5 eller 6 siffror. Endast koden som använts för att komma till menyn för ändring av kod kan ändras. Innan koden ändras är det viktigt att den nya koden noteras ordentligt i huvudet eller på en bit papper. Om den nya koden glöms bort krävs det besök av tekniker för att programmera om din kod, vilket kan innebära onödiga kostnader. Tryck in den användarkod som skall ändras. För att ändra egen kod, gör följande: l Tillkoppla? Användar Menyn? Se Händelselog? Ändra Koden? Ange ny kod > Tryck in den nya koden med 4, 5 eller siffror. Ange ny kod > för att acceptera den nya koden. för att lämna denna programmeringsmeny. Displayen kommer att återgå till normalt driftsläge. 31 INS177

33 Översikt Inställning av sektioner för dörrsignal (ding-dong) Användare med denna behörighet vald kan här välja vilka sektioner som skall få interna ljudgivare att ljuda med en ding-dongsignal varje gång som de aktiveras, när systemet området står i frånkopplat läge. Sektioner kan endast orsaka ding-dongsignaler om denna funktion är vald att användas (se sidan 22 för detaljer hur ding-dong kopplas på respektive av). För att bestämma sektioner för ding-dong, gör följande: Tryck in giltig användarkod. Tillkoppla? Användar Meny? Se Händelselog? Tryck Ding-D tillhör. Ding-Dong Tillh > * * * * * * * *< Tryck in ett sektionsnummer. Sek 015 Tyst Bakdörr > Tryck på knappen för att välja ding-dongsignal En gång för Ding-dong 1, två gånger för Ding-dong 2 etc. Sek 015 Ding-D Bakdörr > Upprepa för andra sektioner, om så önskas. för att acceptera den nya koden. för att lämna denna programmeringsmeny. Displayen kommer att återgå till normalt driftsläge. INS177 32

34 Översikt Masterguide för Premier-serien Test av sirener och ljusfyr Användare med denna behörighet vald kan här testa olika utgångar i systemet. Detta gäller alla utgångar som programmerats för speciella funktioner, t.ex. flodljus, extra sumrar etc. Alla inre larmdon (sumrar, högtalare) och yttre sirener kan också testas. Utgångar som aktiverats kommer att stängas av när denna meny lämnas. För att testa sirener och ljusfyr, gör följande: Tryck in giltig användarkod Tillkoppla? Användar Meny? Se Händelselog? Se Händelselog? Tryck Ja Test Siren Av för att välja sirentest för att välja test av ljusfyr för att välja test av högtalare för att välja test av användarutgångar för att välja test av display Till exempel 2 för test av högtalare. Tryck Ja att testa Högtalare är >Av Tryck för att testa visad utgång för att avbryta detta test. för att lämna denna meny. Displayen kommer att återgå till normalt driftsläge. 33 INS177

35 Översikt Gångtesta systemet Användare med denna behörighet vald kan här testa alla sektionerna i systemet så de fungerar på rätt sätt. Gångtest kan bara utföras när systemet är i frånkopplat läge. 24-tim sektioner (utom brand och sabotage) är bortkopplade under gångtestet så att knappar för överfall (både ljudande och tyst) också kan testas. För att gångtesta systemet, gör följande: Tryck in giltig användarkod. Tillkoppla? Användar Meny? Se Händelselog? Utföra Gångtest? Testa område > > ******.. < Använd knapparna - för att välja område för gångtest Testa område > > A*****.. < för att starta gångtestet * INGEN * Varje gång en sektion aktiveras hörs en signal från knappsatsen Sek 010 aktiv Halldetektor för att avbryta detta test. för att lämna denna meny. Displayen kommer att återgå till normalt driftsläge. INS177 34

36 Översikt Masterguide för Premier-serien Medge teknikerkod Om systemet programmerats så att en tekniker (på plats eller via fjärr-pc) måste ges behörighet av en användare kan denna meny användas för att ge teknikern tillträde till programmeringsmenyerna. Användare med rätt behörighet kan ge teknikern tillträde. Teknikerkoden kan bara användas under fyra timmar efter medgivandet, sedan blir den automatisk blockerad igen. För att medge teknikerkod behörighet, gör följande: Tryck in giltig användarkod. Tillkoppla? Användar Meny? Se Händelselog? till dess det i displayen visas Tekniker behörig Teknikerkod > Medges ej för att medge/inte medge behörighet för teknikerkod Teknikerkod > Medges för att lämna denna meny. Displayen kommer att återgå till normalt driftsläge. 35 INS177

37 Översikt Inställning av systemets klocka I systemet finns en realtidsklocka som används för att tidsange händelser som lagras i systemets logg. Användare med rätt behörighet kan justera tiden för denna klocka. Ange ny tid > 12:28 BST För att ställa in systemets klocka, gör följande: Tryck in giltig användarkod. Tillkoppla? Användar Meny? Se Händelselog? Ange tid? Ange ny tid > 12:28 BST Skriv nu in den nya tiden i 24-timmars format Ange ny tid > 21:45 BST för att ändra mellan BST och GMT. för att lämna denna meny. Displayen kommer att återgå till normalt driftsläge. INS177 36

38 Översikt Masterguide för Premier-serien Inställning av systemets datum I systemet finns en realtidsklocka som används för att tidsange händelser som lagras i systemets logg. Användare med rätt behörighet kan justera datum för denna klocka. För att ställa in systemets datum, gör följande: Tryck in giltig användarkod. Tillkoppla? Användar Meny? Se Händelselog? Ange Datum? Ange nytt datum > 24/05/03 Skriv nu in nytt datum i formatet Ange nytt datum > 24/05/03 för att acceptera nytt datum för att lämna denna meny. Displayen kommer att återgå till normalt driftsläge. 37 INS177

39 Översikt Prioritet över tidsstyrningar I systemet finns det åtta olika tidsstyrningar som eventuellt programmerats att aktivera utgångar, koppla till områden eller blockera användares behörighet vissa tider på dygnet. Användare med rätt behörighet kan koppla på och av dessa utgångar manuellt, om så önskas. För att manuellt koppla på/av tidsstyrda utgångar, gör följande: Tryck in giltig användarkod. Tillkoppla? Användar Meny? Se Händelselog? till dess det i displayen visas ungefär: Ändra timer? Tidsstyrning är på Använd knapparna - för att växla motsvarande tidsstyrning mellan på respektiver av. (1 = tidsstyrning 1) Tidsstyrning är på för att acceptera nytt datum för att lämna denna meny. Displayen kommer att återgå till normalt driftsläge. INS177 38

40 Översikt Masterguide för Premier-serien Ändra tidsstyrningar I systemet finns det åtta olika tidsstyrningar som har två På- respektive Av-tider och som kan väljas att arbeta valfri dag i veckan. När dessa tidsstyrningar bestämts kan de användas för att automatiskt koppla till eller från områden, blockera användares behörighet vissa tider på dygnet och styra utgångar. Användare med rätt behörighet kan här programmera dessa åtta tidsstyrningar. För att programmera tidsstyrningar, gör följande: Tryck in giltig användarkod. Tillkoppla? Användar Meny? Se Händelselog? till dess det i displayen visas: Ändra timer? Tidsstyrning 1 är På > 00:00 för att välja en tidsstyrning 1-8 Tidsstyrning 2 är På > 00:00 Skriv nu in På-tiden i 24-timmars format Tidsstyrning 2 är På > 12:35 för att acceptera tiden 39 INS177

41 Översikt Tidsst. 2 på dagar Använd knapparna - att ange dagar (1 och 2 är söndag respektive måndag) Tidsst. 2 på dagar SöMå för att acceptera tiden Tidsstyrning 2a är Av > 12:00 Skriv nu in Av-tiden i 24-timmars format Tidsstyrning 2a är Av > 14:00 för att acceptera tiden Tidsst. 2 av dagar Använd knapparna - att ange dagar (6 och 7 är fredag respektive lördag) Tidsst. 2 av dagar FrLö för att acceptera tiden Tidsstyrning 2b är På > 00:00 Upprepa för tidsstyrningens andra På- respektive Av-tider Upprepa sedan för andra tidsstyrningar, om så önskas. för att avsluta. för att lämna denna meny. Displayen kommer att återgå till normalt driftsläge. INS177 40

42 Översikt Masterguide för Premier-serien Lägga till nya användare i systemet När centralapparaten installeras finns bara en teknikerkod och en Masterkod programmerad. Andra användare av systemet måste programmeras in. Förvald Masterkod är. Masterkoden är alltid användare 01 och kan aldrig raderas. Programmering av nya användare Varje användarkod i systemet består av den information som specificeras nedan. Punkterna 1, 2 eller 8, 3 och 4 är väsentliga för att koden skall fungera på rätt sätt. Punkterna 5, 6 och 7 utgör tillvalsfunktioner. 1. Användarnummer För att en användare skall kunna identifieras av centralapparaten måste användaren tilldelas ett nummer 01, 02, 03 etc. Användare 01 är alltid Masteranvändare. 2. Användarkod Denna utgörs av 4, 5 eller 6 för systemet unika sifferkombinationer som tilldelas varje användare. Det går att i samma system använda koder med olika längd. Användarkoden måste tryckas in på knappsats för att systemet skall kunna manövreras. 3. Användare i område Valfritt antal områden kan tilldelas vald användare. Tilldelningen av områden avgör vilka områden som en användare kan koppla till, koppla från, återställa o.s.v. Dessutom bestäms i vilka områden användaren kan koppla bort sektioner, använda tyst tillkoppling etc. 4. Användartyper Användartypen avgör vilka funktioner som en användare har tillgång till, exempelvis tilloch frånkoppling, återställning m.m. Den bestämmer även vad användaren kan göra, lägga in nya användare, utföra systemtester etc. 5. Tidsblockering av användare Detta gör det möjligt att bestämma att vald användare inte skall ha tillgång till systemet vissa tider på dagen, vissa dagar i veckan. Om en tidsstyrning tilldelas en användare kommer denna inte att kunna utföra några kommandon i systemet när tidsstyrningen är på. 6. Användares namn i text Varje användare kan ges ett namn med upp till 16 tecken. Namnet visas varje gång som koden trycks in och syns även i logg, vilket förenklar identifikationen av varje användare. 7. Dörrstyrning Detta alternativ används för passerkontroll. Användare med detta tilldelat kan låsa/låsa upp dörrar med sin kod. 8. Beröringsfritt kort eller bricka (prox-kort) I stället för att manövrera systemet med en kod kan en användare även identifiera sig med ett prox-kort som hålls nära läsaren (detta kräver knappsats med prox-läsare). 41 INS177

43 Översikt Användartyper Användartypen avgör vilka funktioner som en användare har tillgång till, exempelvis tilloch frånkoppling, återställning m.m. Den bestämmer även vad användaren kan göra, lägga in nya användare, utföra systemtester etc. Följande användartyper finns tillgängliga: 1. Master (huvudanvändare) En huvudanvändare kan koppla till och från systemet, bortkoppla sektioner, tysta aktiverat larm och återställa larm i de områden de tilldelats. Dessutom har huvudanvändaren behörighet till alla användarmenyer. De kan också ändra sin egen kod och skriva in nya användare i systemet. Huvudanvändaren kan också aktivera utgången Ellås. 2. Administratör En administratör kan koppla till och från systemet, bortkoppla sektioner, tysta aktiverat larm och återställa larm i de områden de tilldelats. Dessutom har administratören behörighet till alla användarmenyer utom att skriva in nya användare. De kan ändra sin egen kod. 3. Standard Standardanvändare kan koppla till och från, bortkoppla sektioner, tysta aktiverat larm och återställa larm i sina områden. Dessutom har de behörighet till alla användarmenyer utom att skriva in nya användare, systemtester och ändra tider. De kan ändra sin egen kod. 4. Lokal Lokala användare liknar standardanvändare. De kan emellertid bara koppla till och från områden från knappsatser som är tilldelade till samma områden som de själva är. 5. Hot Hotanvändare liknar standardanvändare. De kommer emellertid att aktivera alla utgångar programmerade som Överfall eller Hot när koden trycks in. 6. Endast Till(koppling) Dessa användare kan bara koppla till de områden de tilldelats samt titta i händelseloggen. 7. Ellås Användare av denna typ har ingen behörighet till användarfunktioner och menyer. De kommer emellertid att aktivera utgångar programmerade som Ellås när koden trycks in. 8. Semester Semesteranvändare liknar standardanvändare. De kommer emellertid att automatiskt bli raderade så fort huvudkoden (kod 01) används för att frånkoppla systemet. Semesteranvändare kan bara raderas av en huvudkod nar den använts minst en gång för att frånkoppla systemet. 9. Kund Användare av typ Kund har behörighet till alla funktioner och menyer som de tilldelats i menyerna Kundval 1 eller 2 samt i Användarkonfig. Denna möjlighet gör att helt egna användartyper kan skapas av egen karaktär. Valfritt antal användare kan tilldelas denna typ och var och en kommer att ha behörighet endast till de funktioner och menyer som de tilldelats. INS177 42
