C64 4G-router 4G-router för VAKA fjärradministration, IP-porttelefoni och internetbokning.

Transkript

1 Manual Uppdaterad C64 4G-router 4G-router för VAKA fjärradministration, IP-porttelefoni och internetbokning. Axema Access Control AB Box Stockholm, Sweden

2 C64 4G-router Inledning 3 Anslut till VAKA 4 Bokning 4 Montering 4 Systemexempel (Utan B60) 5 Konfiguration för system med B60 6 C64 på WAN-sidan av B60 6 C64 på LAN-sidan av B60 7 Före driftsättning av router 8 Efter driftsättning av router 8 Inställning av LAN IP-adress 8 Lysdioder 9 Byta SIM 9 Fabriksinställningar 10 Support 10 Teknisk Data 11 2 (11) Manual C64

3 Inledning Routern C64 förutsätter ett aktivt 4G-abonnemang, vilket tecknas separat. Axema kan förmedla ett abonnemang hos 3, via registrering på Porttelefoni i det befintliga telenätet med C64 (Extern SIP-server) kräver ett IPtelefoniabonnemang. Axema rekommenderar och förmedlar abonnemang hos Telavox. Registrering sker på Alla C64-routrar till VAKA-systemet är förkonfigurerade att starta direkt efter spänningssättning. I system utan B60 och med abonnemang från 3 behövs inga inställningar ändras. Inloggningsuppgifter till routerns webbgränssnitt, User: Axema Password: VAKA001! Vid nyttjande av annan operatör, se avsnittet Byta SIM. För system innehållandes B60, se avsnitt Konfiguration för system med B60 3 (11) Manual C64

4 Anslut till VAKA VAKA kan administreras lokalt eller över internet. Vid lokal administration av VAKA ansluts valfri dator till routern eller switchen (om det finns) och används för att navigera till anslutningspunkten (vanligtvis ). Vid administration över internet används valfri dator för att navigera till SIM-kortets fasta IP-adress följt av :8080,:8080/jnlp i system med B60. SIM-kortets IPadress tillhandahålls av Anyway Wireless via mail. Inloggningsuppgifter till VAKA Användarnamn Lösenord admin password Första gången inloggningsuppgifterna används skapas ett installatörskonto och andra gången skapas ett administratörskonto. Bokning För att använda C64 för internetbokning navigerar användaren till SIM-kortets fasta IP-adress följt av :8080 Montering Montera routern där det finns bra mobiltäckning. På routern finns tre gröna dioder som indikerar signalstyrkan. Vid dålig signalstyrka kan extern antenn användas, alternativt flyttas routern t ex närmare yttervägg. Routern kopplas till VAKA med ethernetkabel, max 100 m. 4 (11) Manual C64

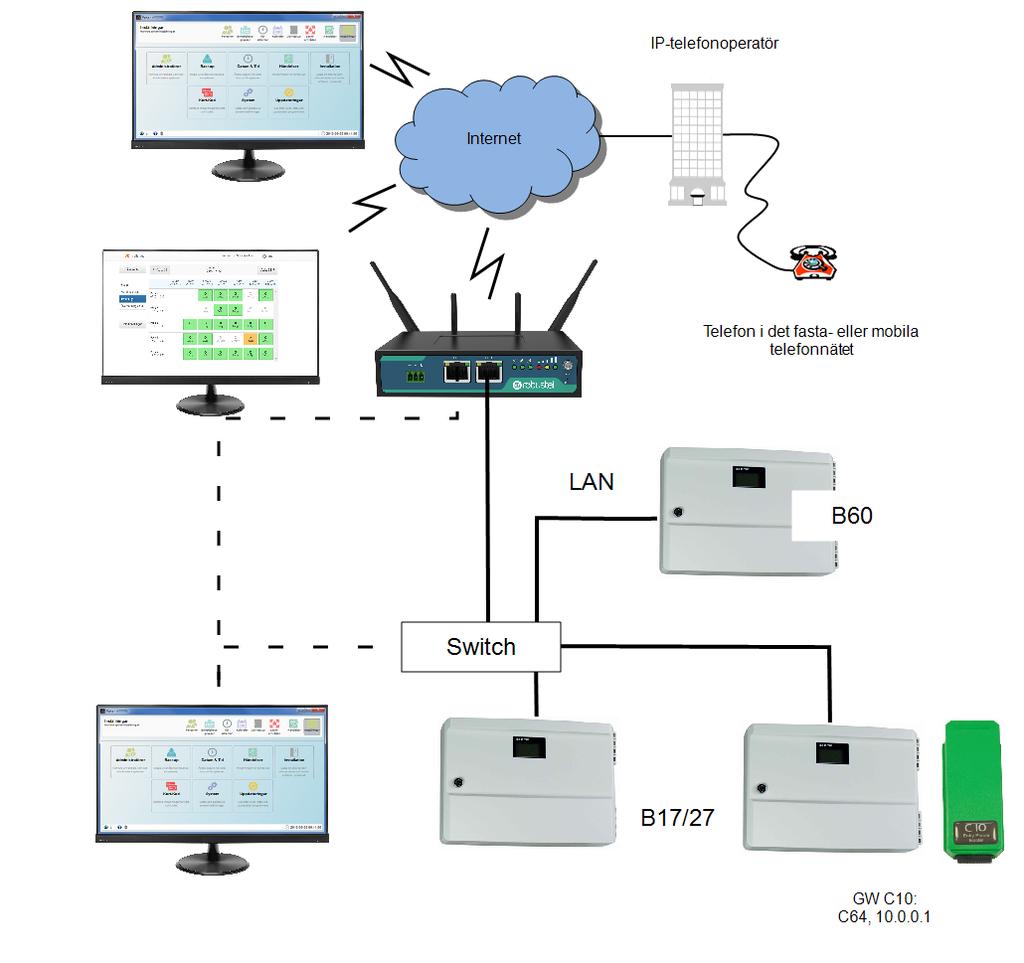

5 Systemexempel (Utan B60) 5 (11) Manual C64

6 Konfiguration för system med B60 C64 på WAN-sidan av B60 *Anger hur systemet nås för administration LAN IP (IP-adress: Nätmask: DHCP: ) Port Forwarding (Internet port: 8080 Lokal IP: Lokal Port: 80) När omkonfigureringen är gjord, skall konfigureringsfilen sparas som en XML-fil och dokumenteras tillsammans med routerns serienummer, IMEInummer, inloggningsuppgifter och SIM-kortets ICCID. WAN-IP på B60 ska ställas till Vid inloggning till systemet på LAN-sidan kan datorn använda automatisk IPadress 6 (11) Manual C64

7 C64 på LAN-sidan av B60 *Anger hur systemet nås för administration Port Forwarding (Internet port: 8080 Lokal IP: Lokal Port: 80) När omkonfigureringen är gjord, skall konfigureringsfilen sparas som en XML-fil och dokumenteras tillsammans med routerns serienummer, IMEInummer, inloggningsuppgifter och SIM-kortets ICCID. Vid inloggning till systemet på LAN-sidan kan datorn använda automatisk IPadress En omkonfigurering går att göra före eller efter en installation/driftsättning av routern. 7 (11) Manual C64

8 Före driftsättning av router Genom att koppla upp sig lokalt på en av LAN-portarna och navigera in på routerns web-interface på adressen Inloggningsuppgifter till routerns webbgränssnitt, User: Axema Password: VAKA001! Efter driftsättning av router Detta kan man göra genom att antingen navigera in på routerns WAN IP (fasta IPadress på Internet) eller att nyttja det användarvänliga verktyget Connect Anyway Device Management om denna tjänst är beställd. Inställning av LAN IP-adress Välj Interface- LAN. Klicka på redigera-knappen. Fyll i fälten enligt nedan. Klicka Submit. Klicka Save & Apply. General Settings IP address Netmask MTU 1500 DHCP Settings Mode Server IP Pool Start IP Pool End Subnet Mask (11) Manual C64

9 Lysdioder Beteckning Färg Status Funktion Grön Blinkande Routern är redo RUN Fast Routern startar Av Routern är avstängd Grön Blinkande PPP indikering: null PPP Fast PPP indikering: PPP anslutning etablerad Av PPP indikering: Ingen PPP anslutning Grön Blinkande SIM: Använder reserv- SIM-kort NET: Registrerad till ett lågnivånätverk Av efter blinkning SIM: Fungerar väl. NET: Fungerar väl USR Fast OpenVPN: OpenVPN är ansluten IPSec: IPSec är ansluten GRE: Gre är ansluten Av efter upplysning OpenVPN: OpenVPN är inte ansluten IPSec: IPSec är inte ansluten GRE: Gre är inte ansluten Grön Fast Signalnivå: (Bra signal) Gul Fast Signalnivå: (Okej signal) Röd Fast Signalnivå: 1-10 (Dålig signal) När nätverket inte är anslutet används lysdioderna som en binär kod för felmeddelanden. (Grön-gul-röd) 1 motsvarar fast sken. 0 motsvarar av. 001 AT kommando misslyckades 010 Inget SIM-kort detekterades 011 PIN-kod krävs 100 PUK-kod krävs 101 Registrering misslyckades 110 Något gick fel i modulen Byta SIM I det fall kunden ämnar sätta in ett annat SIM-kort, är det viktigt att routern konfigureras med rätt APN tillhörande det nya SIM-kortet. Stäm av APNinställningar med din lokala operatör. 9 (11) Manual C64

10 1. Logga in på routerns webbgränssnitt, Navigera till Interface - Link Manager. 3. Editera WWAN1 genom att trycka på editeringsknappen till höger. 4. Tryck upp fliken WWAN Settings. Skriv in rätt APN för det nya SIM-kortet i fältet APN. 5. Kontrollera att Dialup number är satt till *99#. Avsluta med Submit och därefter Save & Apply Fabriksinställningar Routern är förkonfigurerad att användas med ett VAKA-system med upp till 10 dörrar och utan B60. SIM-kort med fast IP-adress levereras från operatören 3 Förbestämt APN (static.tre.se) Watchdog-funktioner (ON) Ping Detection (ON, Google DNS, 120 s) NTP (Lokal tidszon, Primär NTP-server pool.ntp.org, NTP Update Interval 180 s) Systemlog (ON, Syslog level Debug) HTTP-access remote (OFF) HTTPS-access remote (ON) Förbestämd LAN IP (IP-adress: Nätmask: DHCP: ) Förbestämd Port Forwarding (Internet port: 8080 Lokal IP: Lokal Port: 80) Support Anyway Wireless Communications reserverar telefonnummer för Anyway/Axema tekniksupport mellan och mån-fre. 10 (11) Manual C64

11 Teknisk Data Attribut C64 Strömförsörjning 9-36 V DC (Transformator medföljer) Inbyggd switch Ja* Inbyggd brandvägg Ja* PoE-stöd Nej IP-klass IP 30 Temperaturområde -20 till +65 C 11 (11) Manual C64
