1 DET EKONOMISKA ALTERNATIVET TILL KOPPAR Powered by TCPDF ( Lätt, kostnadseffektivt och återvinningsbart aluminiumrör Kompatibel med vanliga köldmedel, t.ex. R410A & R407C Beläggningen erbjuder god beständighet mot UV-strålning Join-split-teknik för snabb och enkel installation Uppfyller det europeiska direktivet om tryckbärande anordningar 165 Powered by TCPDF (

2 Ekonomisk lösning 2,00 1,50 1,00 0,50 Aluminium förblir ett av de mest kostnadseffektiva materialen man kan använda, med enastående egenskaper som möjliggör avsevärda besparingar det är tre gånger billigare än koppar och avsevärda tekniska förbättringar. Aluminium utgör ett lönsamt alternativ till koppar och utsätts inte för prisvariationer under året. 0,00 Låg vikt Aluminium hanteras på samma sätt som koppar, med mindre skillnader. Man använder samma verktyg och anslutningsmetoder och försiktighetsåtgärderna är kända inom industrin. Det viktigaste av allt är att aluminium ger ytterligare fördelar på platsen genom dess lättformade egenskaper och sparar därför in på kostnaderna under installationen. Aluminiumrör är i genomsnitt 65 % lättare än koppar för samma sprängtryck. Hög korrosionsbeständighet Jämfört med stål och koppar har aluminium mycket låg korrosionshastighet. Det beror på det skyddande oxidlagret som bildas direkt på aluminiumytan när den exponeras för omgivningen. Detta är en allmän egenskap som gäller för aluminium fristående. Kondenskontroll Med original Tubolit isolering med slutna celler, Tubolit Split & DuoSplit Alu är den perfekta lösningen för att ansluta inomhus- och utomhusenheterna i delade och flerdelade luftkonditioneringssystem. Med bevisad kvalitet skyddar Tubolit Split & DuoSplit mot fukt och minskar energiförlusterna. Dessutom har den mycket goda stomljudsegenskaper.

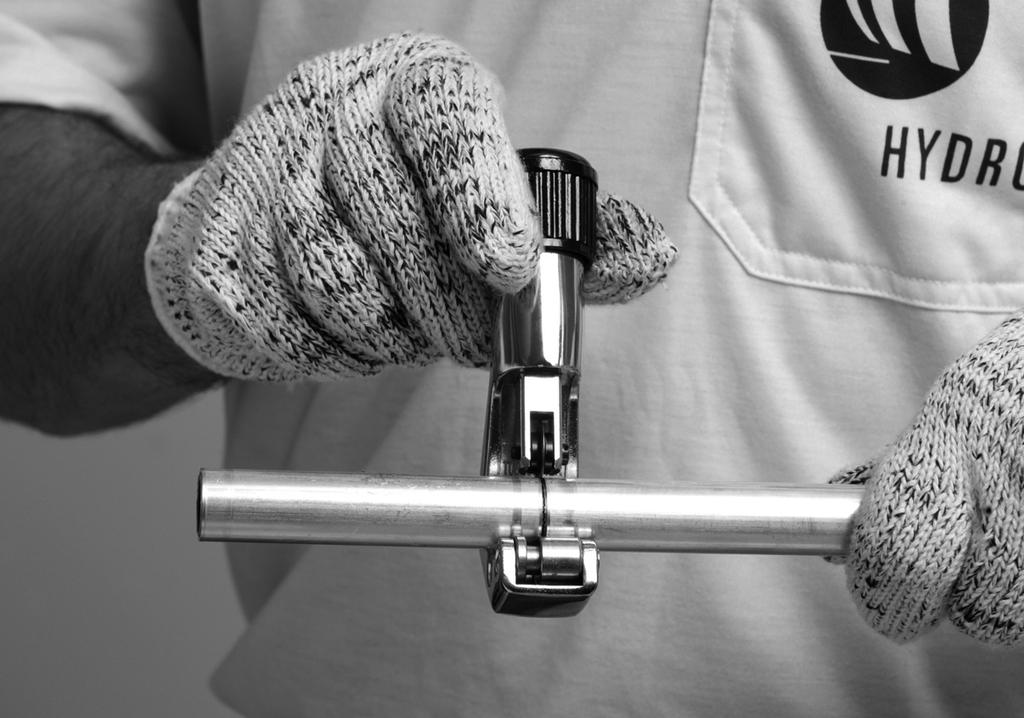

3 Installationstipps Rengöring: Rengör verktygssetet med en stålborste innan du arbetar med aluminium. Kapa: För tillbaka isoleringen och kapa röret med ett vanligt kapverktyg. Anslut: Standard flänsmuttrar eller mekaniska anslutningar kan användas för att skarva aluminiumrör. Skydda: Skydda skarven med en värmekrympslang för att förhindra galvanisk korrosion!

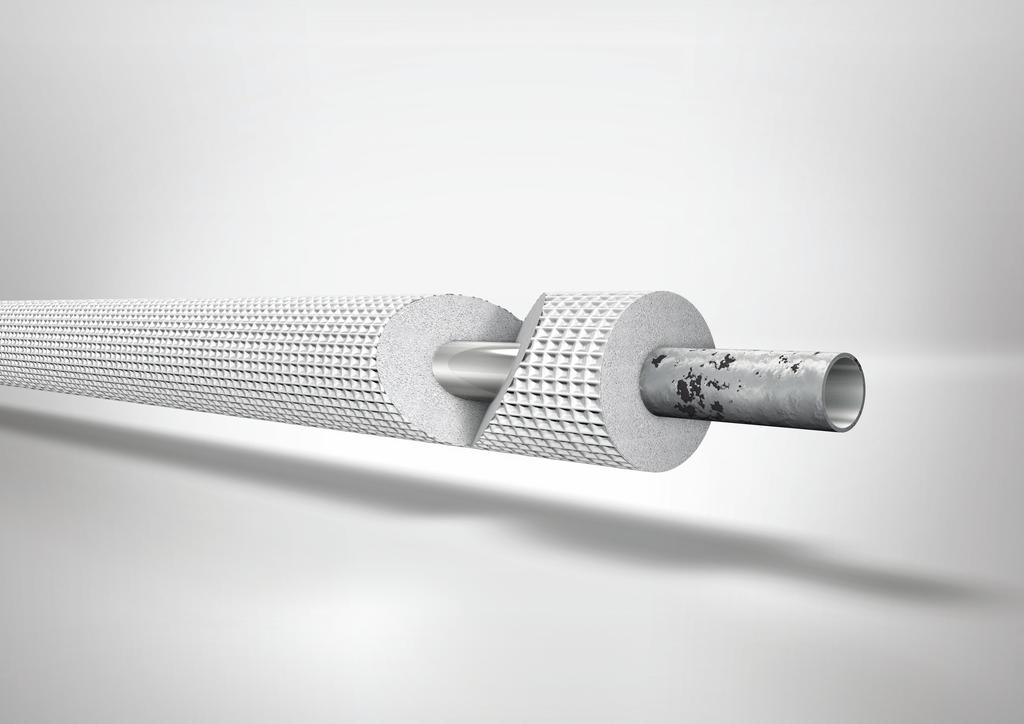

4 Tekniska data - Tubolit Split & DuoSplit Alu Kortfattad beskrivning Materialtyp Färg Speciell materialinformation Speciella egenskaper Montering Tubolit Split/DuoSplit Alu är en tillförlitlig förisolerad systemlösning för att ansluta inomhus- och utomhusenheterna i delade och flerdelade luftkonditioneringssystem. Systemet består av aluminiumrör, isoleringsmaterial, en UV-beständig beläggning och passande tillbehör. Isolering: polyetylenbaserat skummaterial. Rör: mjukglödgade skarvfritt dragna kylrör av aluminium enligt EN 754-2, 2008 Ytskikt: beläggning av polyolefinkopolymer Vit Isoleringsmaterialet är original Tubolitisolering med slutna celler. Delade och flerdelade luftkonditioneringssystem och kyldiskar. Hållbar lösning, beständig mot mekaniska spänningar och UV-strålning. Lämplig för köldmedium R410A och R407C. Inga specialverktyg behövs. Passande tillbehör för att underlätta monteringen. Isoleringen ska hållas hel över hela den applicerade längden och limmas fast vid röret i båda ändarna. Det rekommenderas att ytterligare skydda isoleringsslangens ändar med tejp. ; ; Egenskap Värde/värdering Test *1 Särskild anmärkning Temperaturområde Temperaturområde max. driftstemperatur C EU 5487 Testad enligt EN och min. driftstemperatur 1-50 C EN Värmeledningsförmåga Ånggenomgångsmotstånd Användningsområden Värmeledningsförmåga Ånggenomgångsmotstånd Brandegenskaper ϑ m 0 C EU 5487 Deklarerad i enlighet med EN ISO λ 0,036 W/(m K) [36 + 0,1 ϑ m + 0,0008 ϑ m ²]/1000 Testat i enlighet med EN ISO 8497 Endast för isolering och beläggning utan skåra: μ EU 5487 Testat i enlighet med EN Brandklass Euroklass E EU 5487 Klassificerat enligt EN Testat enligt EN ISO Andra tekniska funktioner Dimensioner och toleranser I enlighet med EN14313, tabell 1 och 2 EU 5487 Testad enligt EN UV-beständighet Bra D 5795 Testad enl. EN ISO 4892 Rördimension och sprängtryck 1/4" x 0,8 mm 266 bar 6 x 1,0 mm 365 bar 3/8" x 1,0 mm 218 bar 10 x 1,0 mm 207 bar 1/2" x 1,0 mm 160 bar 12 x 1,0 mm 170 bar 5/8" x 1,2 mm 153 bar 16 x 1,2 mm 152 bar 3/4" x 1,2 mm 126 bar 18 x 1,2 mm 134 bar 1. För temperaturer under 0 C ber vi dig kontakta vår kundtjänst för att begära motsvarande teknisk information. *1 Ytterligare dokumentation, t.ex. provningsintyg, godkännanden etc., kan begäras med hjälp av det givna registreringsnumret. All data och teknisk information baseras på resultat som uppnåtts under typiska användningsförhållanden. Mottagare av denna information bör, i eget intresse och under eget ansvar, i god tid klargöra med oss om data och information gäller för avsett användningsområde eller inte. Armaflex 520 ell Armaflex HT 625 lim måste användas för att garantera korrekt installation. När produkten lagras kan det uppstå en beläggning på ytorna, särskilt vid väggtjocklekar under 19 mm. Denna beläggning påverkar inte materialets tekniska egenskaper, men kan påverka vidhäftningen. Rengör därför alltid ytorna (torka av) innan du applicerar lim Armacell Enterprise GmbH & Co. KG Vi förehåller oss rätten till ändringar utan föregående meddelande om detta. Beakta våra allmänna sälj- och leveransvillkor.

5 Tubolit Split & DuoSplit Alu Krympslangar Längd 100,0 mm, Färg svart Kod Produktbeskrivning antal/påse Påsar/kartong SK-TB-24/6 SK-TB-32/8 SK-TB-39/13 Värmekrympslangar för 1/4 tums och 6 mm rör Värmekrympslangar för 3/8 1/2 tums och mm rör Värmekrympslangar för 5/8 3/4 tums och mm rör Anmärkning Totalt innehåller kartongen 10 påsar/100 styck. Tubolit Split Alu förisolerade ändlösa rör (tum) Kod [tum] Godstjocklek Ytter-Ø av isolering Rullängd [m] IsoleringstjocklekRullar/kartong TA-ZO-09X06/E50 1/ , TA-ZO-09X10/E50 3/ , TA-ZO-09X12/E50 1/ , TA-ZO-09X16/E25 5/ , TA-ZO-09X19/E25 3/ , m/kartong Tubolit DuoSplit Alu förisolerade ändlösa rör (tum) Koppar enligt EN 12735, isoleringsmaterialet också beklätt med en präglad vit polyolefinfilm. Kod [tum] Godstjocklek Ytter-Ø av isolering Rullängd [m] IsoleringstjocklekRullar/kartong TAZ-09X0610/E25 1/4 / 3/8 6,35 / 9,525 1,0 / 1,0 24 / , TAZ-09X0612/E25 1/4 / 1/2 6,35 / 12,7 1,0 / 1,0 28 / , TAZ-09X0616/E25 1/4 / 5/8 6,35 / 15,87 1,0 / 1,2 24 / , TAZ-09X1012/E25 3/8 / 1/2 9,52 / 12,7 1,0 / 1,0 28 / , TAZ-09X1016/E25 3/8 / 5/8 9,52 / 15,87 1,0 / 1,2 28 / , TAZ-09X1019/E25 3/8 / 3/4 9,52 / 19,05 1,0 / 1,2 28 / , m/kartong Anmärkning Beroende på hur kopparpriset utvecklas förbehåller vi oss rätten till motsvarande prisjusteringar. Vänligen kontakta vår kundtjänst för uppgift om aktuell prisnivå Armacell Enterprise GmbH & Co. KG Vi förehåller oss rätten till ändringar utan föregående meddelande om detta. Beakta våra allmänna sälj- och leveransvillkor. 169
