Elektriskt Pulsverktyg med Lågt Reaktionsmoment. More Than Productivity

Transkript

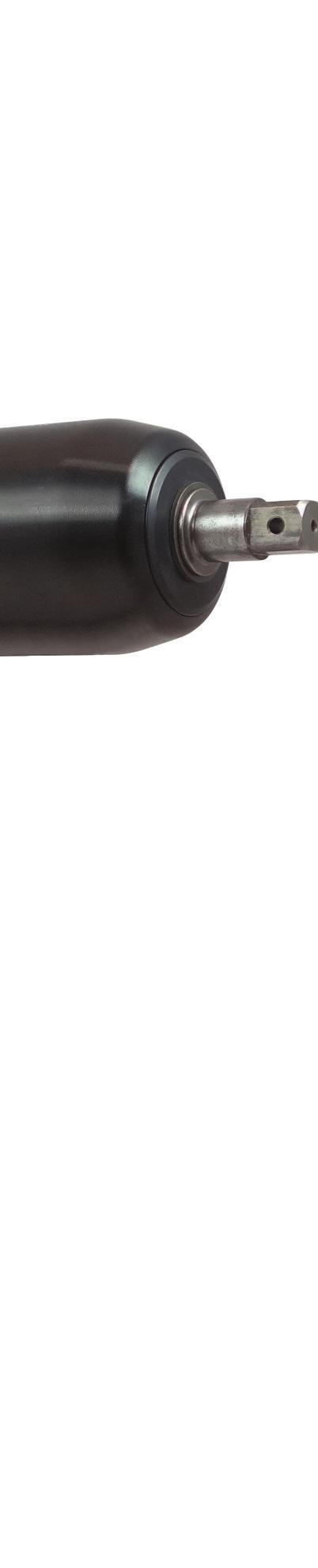

1 Elektriskt Pulsverktyg med Lågt Reaktionsmoment Underlsbesparingar Full Sökbarhet Förbands kvalite Ökar Produktiviteten Reaktionsfri More Than Productivity

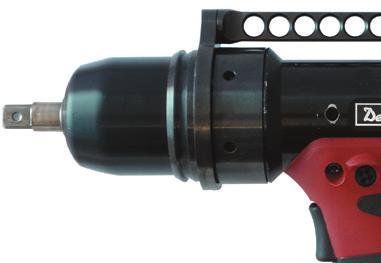

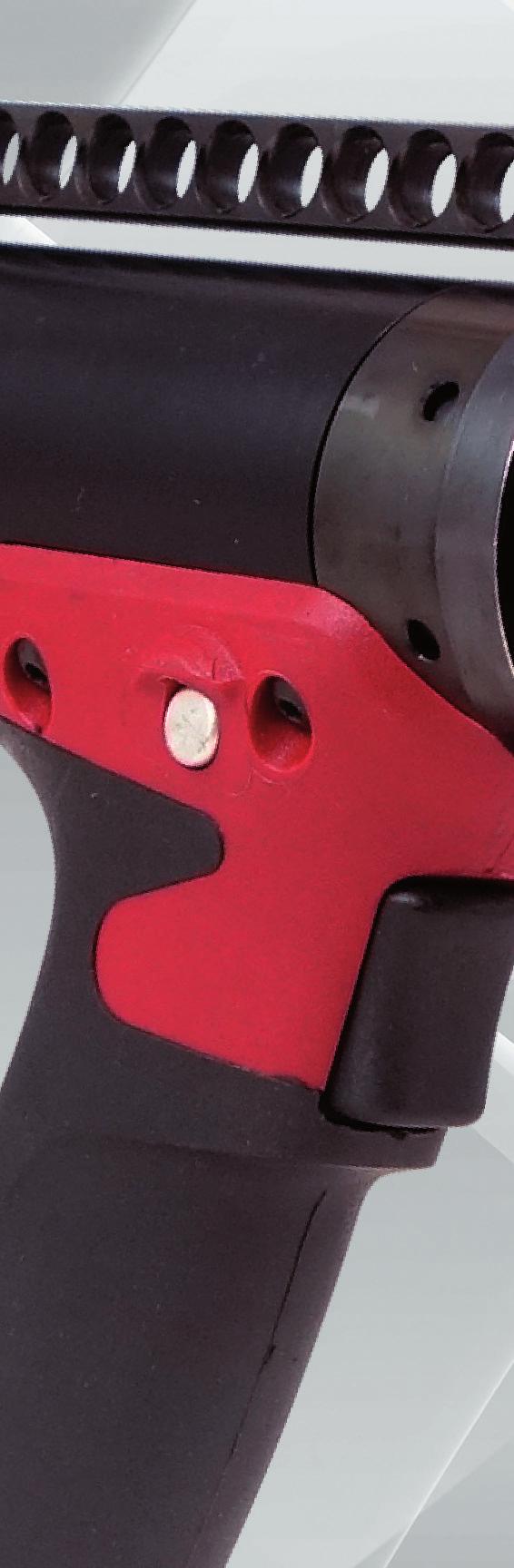

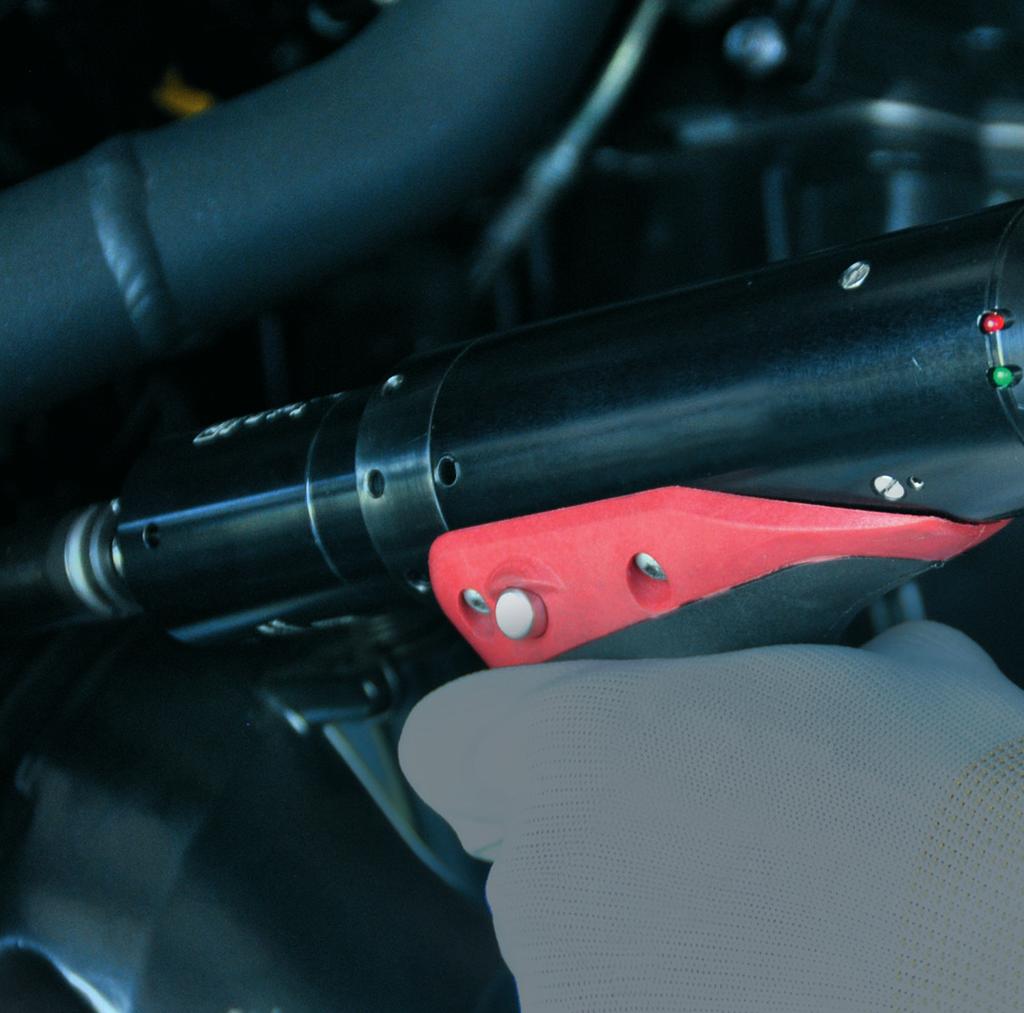

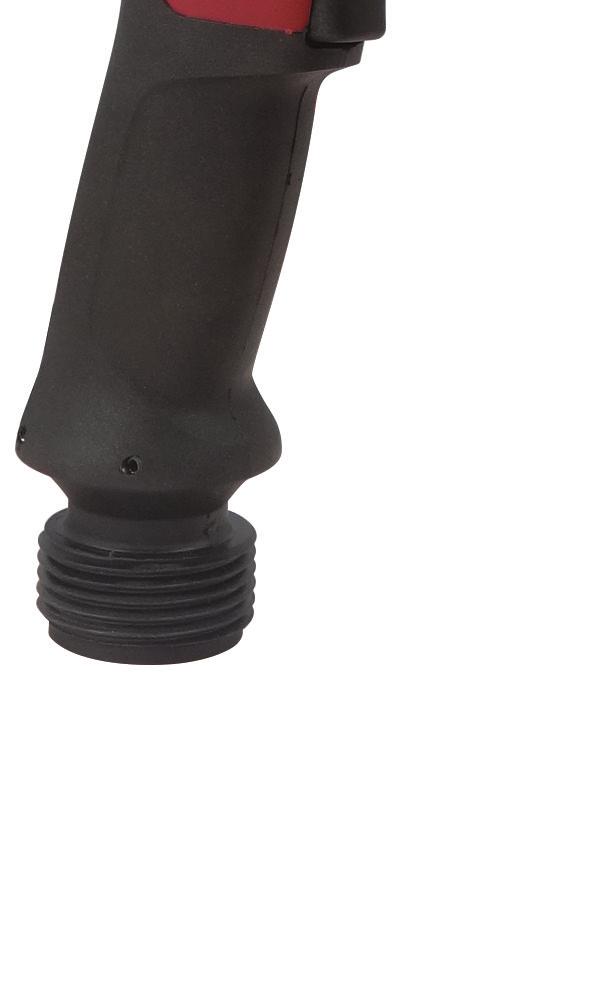

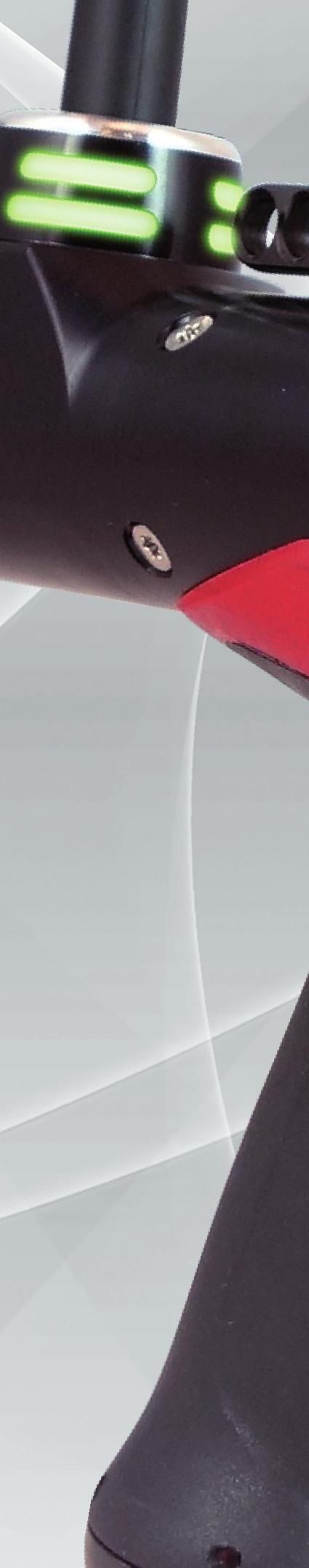

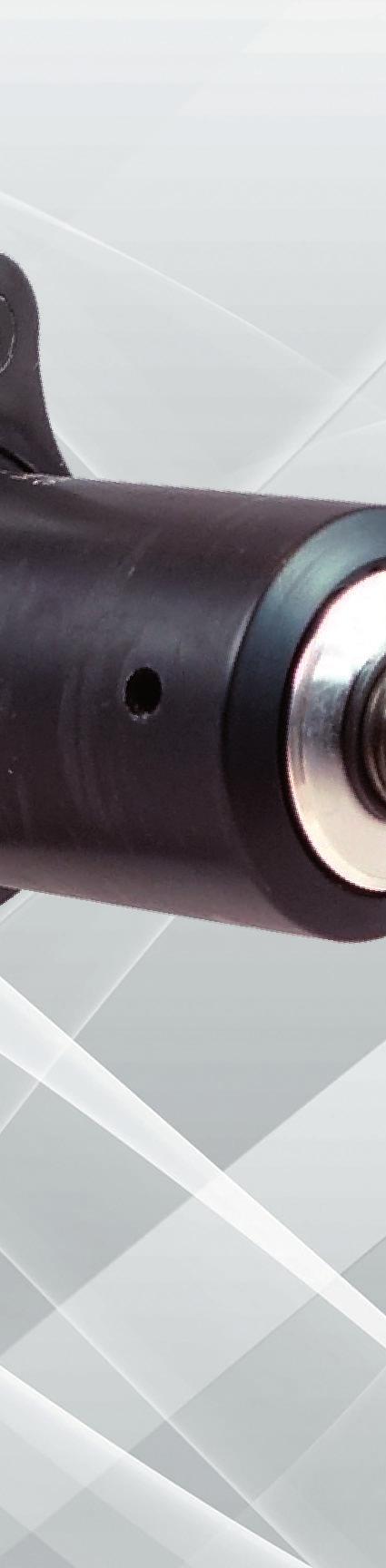

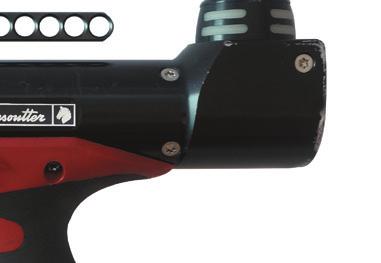

2 E-PULS Höghastighets- och reaktionsfri Fokus 6 2 kabel positioner rapporterande LED Borstlös motor Ergonom handtag desoutter.info/elrt 2

3 om du vill öka din produktivitet Upphängning med flertal olika positioner Öka din produktivitet Takttid = 1 sek/bult Peka och skjut Pistol verktyg där man hittar bulten 30% snabbare Växellåda av högsta kvalite Operatörskomfort Reaktionsfri En hand för verktyget och en hand för bulten Förbands kvalite Mindre relaxtion i förbandet Högre och mer konstant klämkraft i förbandet Momentgivare Minimering av underls-kostnader Ingen pulsenhet fylld med olja Omkalibrering av verktyget görs en gång per år Skonsam för miljön iskt Reducerar utsläpp av CO2 En ren verkstad - inga oljer för luften Energikostnaden är 10 ggr lägre än för ett likvärdigt luft system 3

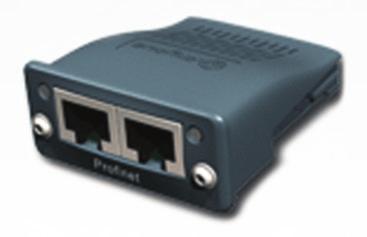

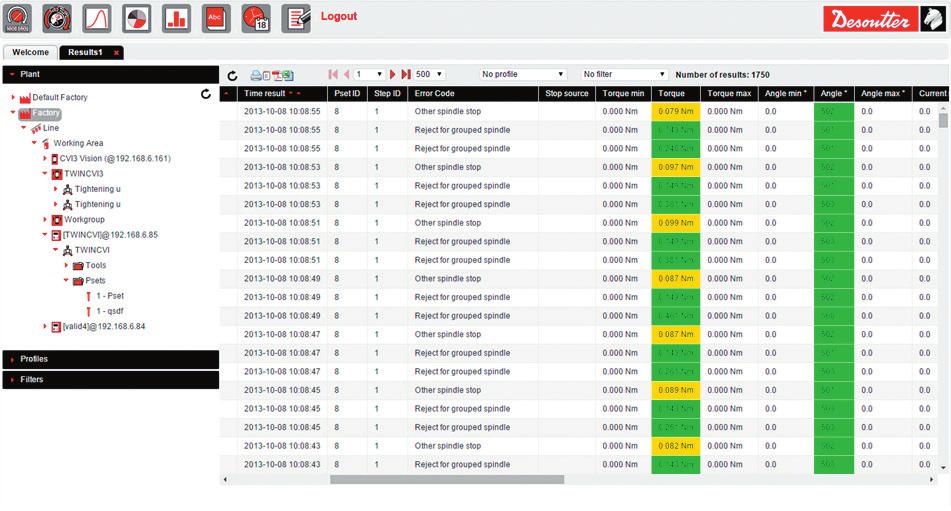

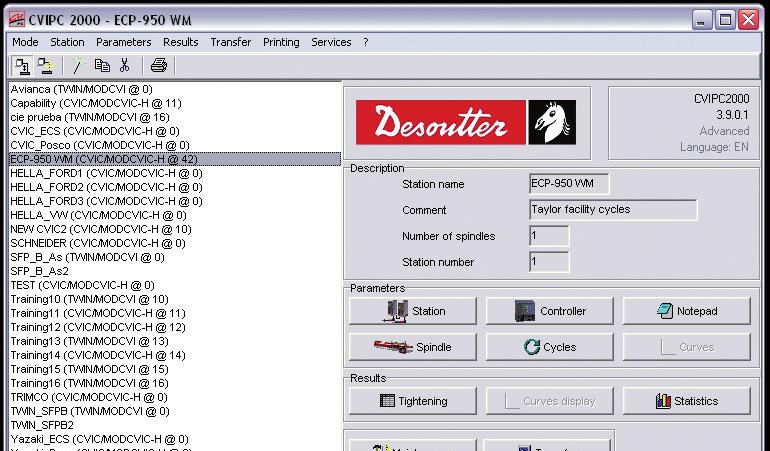

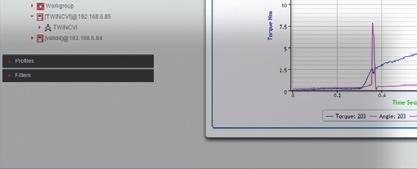

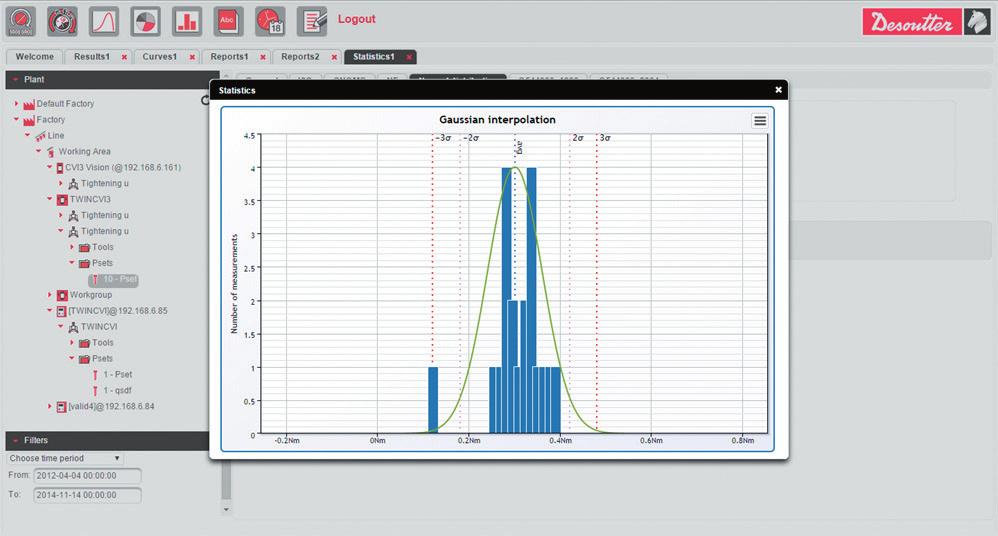

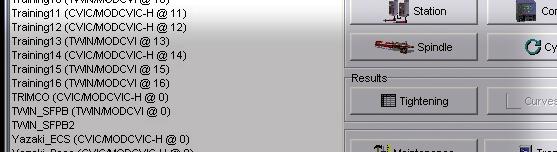

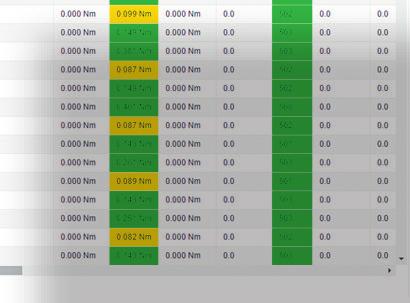

4 Full spårbarhet Programmering och datainsamlingsprogramvara >> ENKEL INTEGRERING Mjukvara över Ethernet CVIPC 2000 CVI NET WEB Toolsnet Open protocol Desoutter protocol >> HEL ANSLUTNINGSLÖSNING Valfri Fieldbus-modul RS232-kontakt - Streckkod - CVI PC Resultatrapporter I/O-port - 7 ingångar - 8 utgångar Nödstopp cat.2 nivå D Ethernet-port 8 sockets CVIPC 2000 CVINET Övrigt Fältbussar Ethernet IP Profinet Profibus DP GFI Jordfelsbrytare Verktygs anslutning Handlna verktyg eller fixturerade spindlar Devicenet CC-Link RS 232C Streckkodläsare Automatkoppling huvudmatning 110 to 240 Volts 4 Resultat efter varje åtdragning Poka Yoke

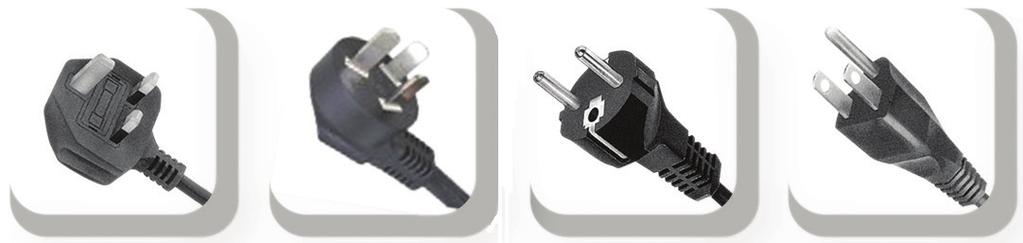

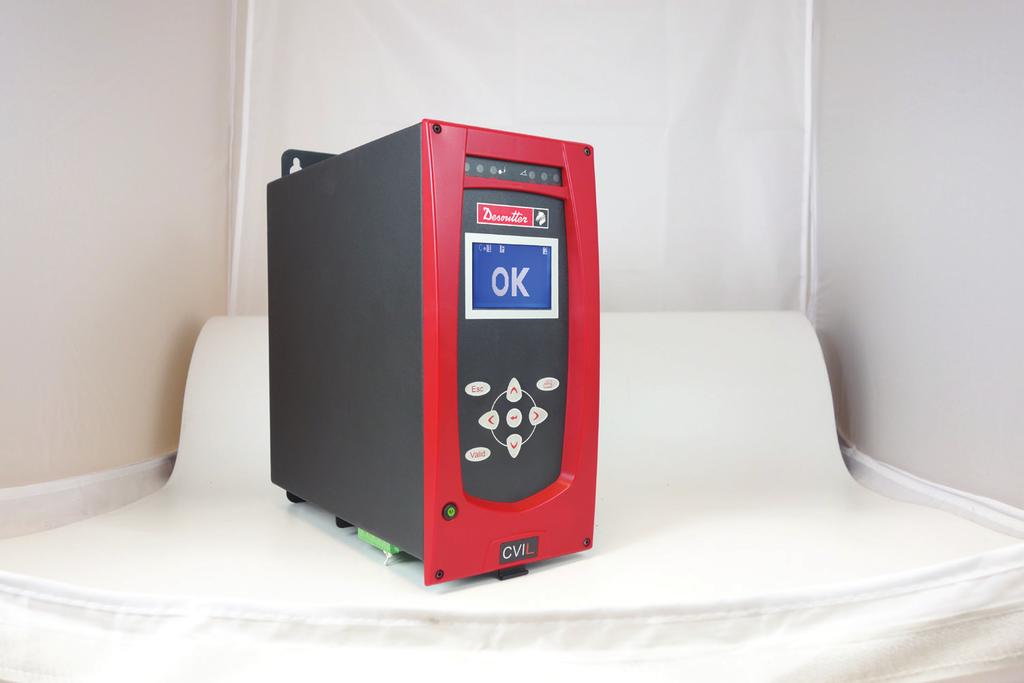

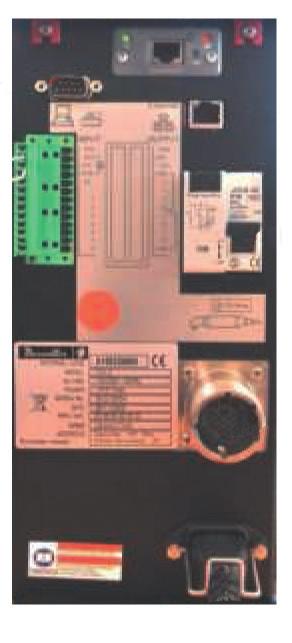

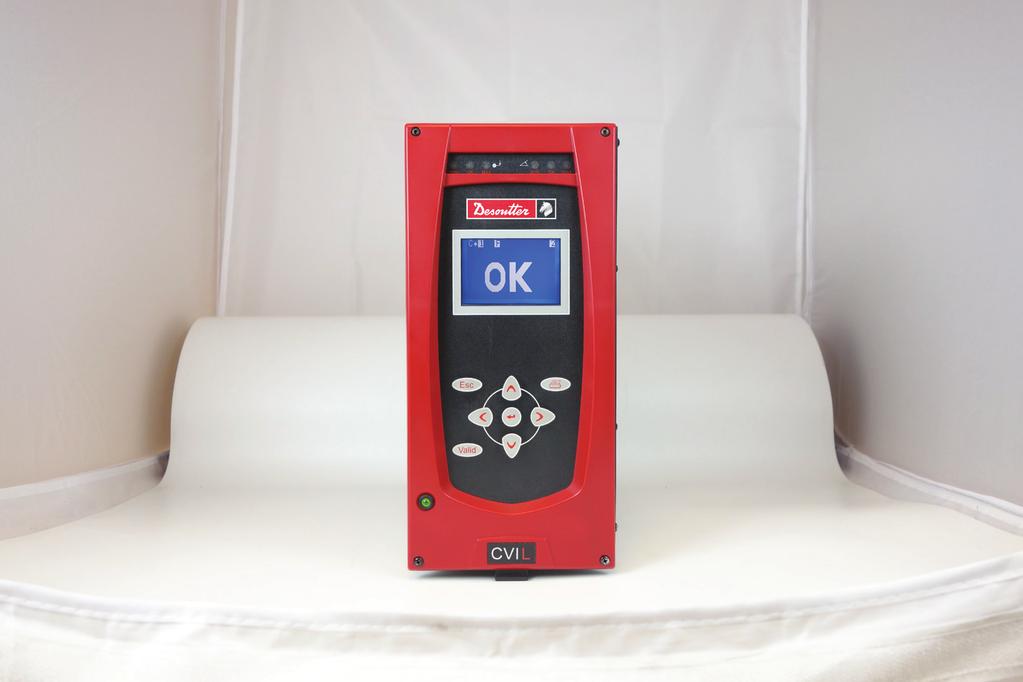

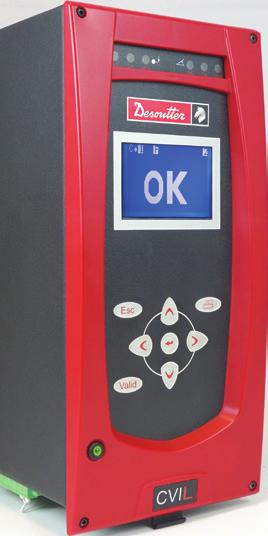

5 Styrenhet - CVIL II NÄTSLADD att beställa till styrenheten KONTAKT BESKRIVNING ARTIKELNR A UK B Kinesisk sladd C Europeisk D USA A B C D >> CONTROLLER MODELL ARTIKELNUMMER FÖRBRUKNING (STRÖM) NÄT ANSLUTNING BREDD HÖJD DJUP VIKT 115 V 230 V 50 / 60 Hertz mm in mm in mm in kg lb. CVIL II A 2A Enkel fas ELRT-pulsläge Åtdragningsstrategi Momentkontroll Momentkontroll + vinkelövervakning Back Display med pulsräknare FUNKTIONER CVIL II Allmänna funktioner Antal cykler 50 Antal faser 15 Batchräkning 999 Streckkodsläsning (cykelval) Extern anslutning Ingång 7 (opto) Utgång RS232 port 8 (relä) Programmering Avancerade funktioner Ethernet RJ45 (8 sockets) CVIPC 2000 CVI NET öppna protokoll, osv LCD-skärm och tangentbord CVIPC-programvara Fieldbuses Valfri modul Åtdragningsresultat Underl Åtkomst till alla verktygsminnesparametrar Autotest för hela systemet Kalibrering av verktyget (i supervisor-läge) LED lågt- OK högt- Moment LED låg OK hög vinkel Moment+Vinkel+Datum+Tid+Rapport Antal kurvor (flexibla med OK och INTE OK) upp till

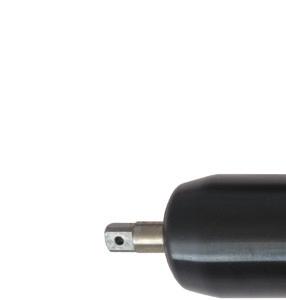

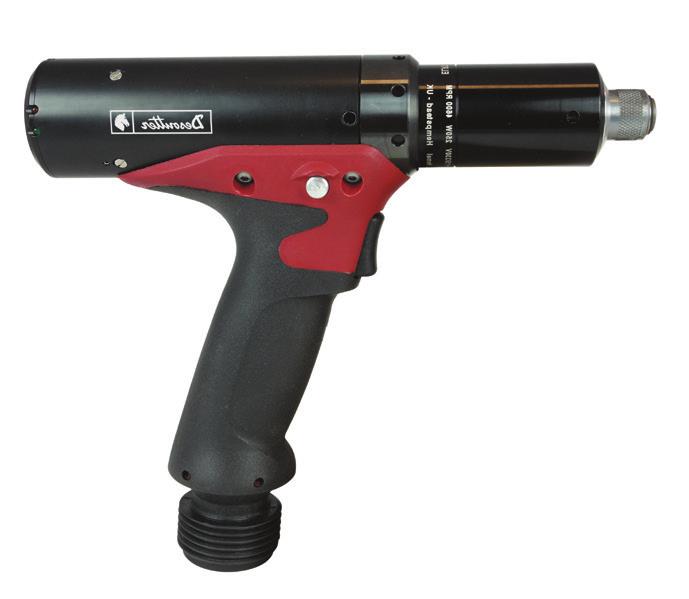

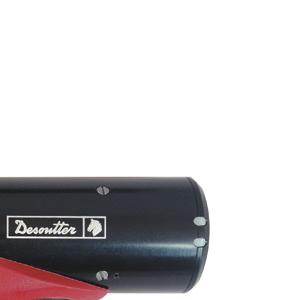

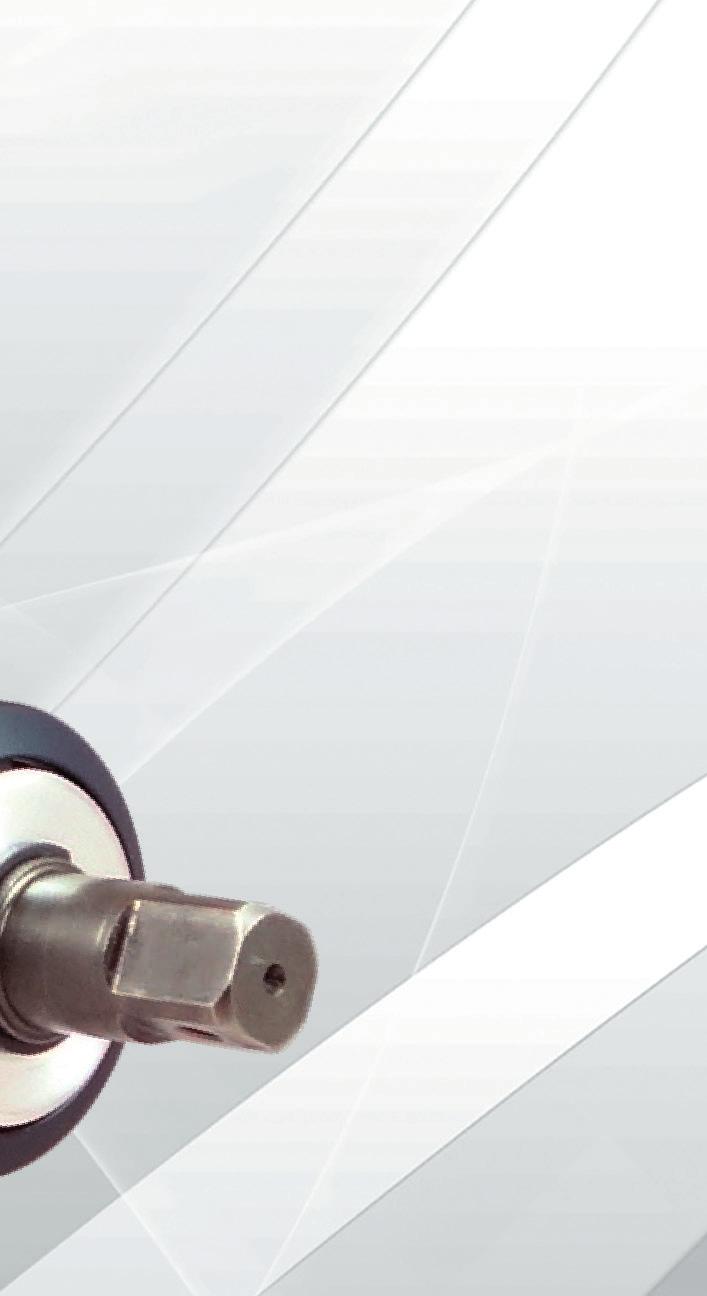

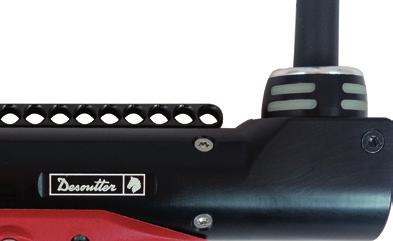

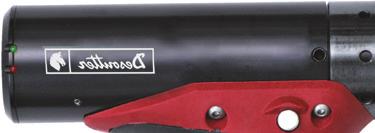

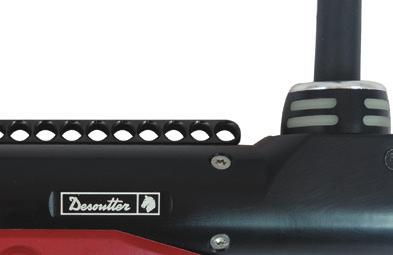

6 E-PULS A C E F B D PIC REF ARTIKELNR MODELL UTGÅENDE TAPP UTGÅENDE TAPP HÅLLARE MOMENT MN MAX MN MAX ROTATIONS HASTIGHET LÄNGD VIKT INTEGRERAD KABEL in. Nm Nm ft.lb ft.lb rpm mm in. kg in. A ELRT025-P S Sq. 3/ N/A B ELRT025-P4600-4Q Hex.1/4 Snabbchuck N/A C ELRT025T-10S-5 Sq 3/8 C ELRT25T-10S-1 Sq 3/ meter meter D ELRT25T-4Q-5 Hex.1/4 Snabbchuck meter D ELRT25T-4Q-1 Hex.1/4 Snabbchuck meter E ELRT045-P S Sq 3/8 F ELRT045T-10S-5 Sq 3/8 F ELRT045T-10S-1 Sq 3/ N/A meter meter KABELLÄNGD 5M (16FT) 10M (32.8FT) 15M (49.2FT) 20M (65.6FT) 25M (82FT) 30M (98T) Tunn kabel Högkvalitativ förlängningskabel * * Kontakta din lokala Desoutter support när du använder topp kabeln på E-Puls med 30M förlängningskabel 6

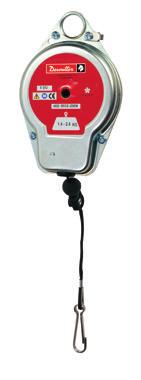

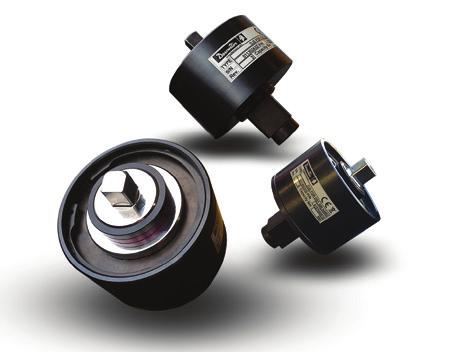

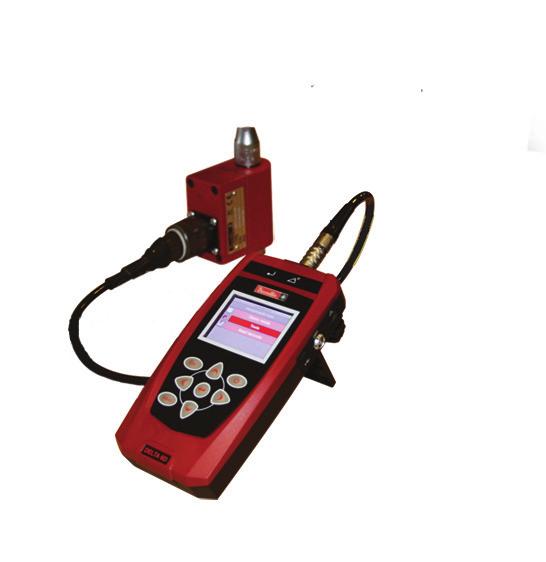

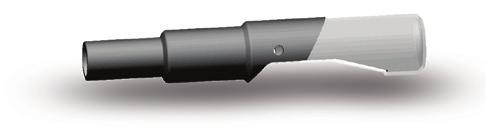

7 E-PULS INKLUDERADE TILLBEHÖR ARTIKELNR ARTIKEL ELRT25 STANDARD ELRT45 STANDARD ELRT25 TOP CABLE ELRT45 TOP CABLE 1 Upphängningskrok N/A N/A 2 Plastfodral Svivlande upphängning med fl ertal olika positioner N/A N/A Skydd för upphängningen N/A N/A TILLBEHÖRS TILLVAL ARTIKELNR ARTIKEL ELRT25 STANDARD ELRT45 STANDARD ELRT25 TOP CABLE ELRT45 TOP CABLE Balansblock Verktygshölster Manschettenhetshylsa se tillbehörskatalogen Rekommenderade utrustningar för att mäta moment MODELL ARTIKELNR OMRÅDE VINKEL DRIVE INKLUDERAT SPÄRRSKAFT LÄNGD VIKT Nm ft Ib mm in. in mm in. kg Ib Delta Wrench 30-A x x0.47 3/ Delta Wrench 150-A x x0.71 1/ Delta Wrench 150-A Short x x0.71 1/ MODELL ARTIKELNR MOMENTOMRÅDE UTGÅENDE TAPP DRT5 Nm ft lb in. DRT 5 Sq Sq 3/8' DRT 5 Sq Sq 3/8' MODELL ARTIKELNR CABLE TYPE 2m (78.7 ) Lång givar kabel Digital 10 pins 2m (78.7 ) Lång spiral givar kabel Digital 10 pins 5m (196.8 ) Lång givar kabel Digital 10 pins MODELL ARTIKELNR DeltaQC Licens för 1 användare DeltaQC Licens för 5 användare DeltaQC 1 avancerade användare DeltaQC 5 avancerade användare MODELL ARTIKELNR FÖRBRUKNING (STRÖM) DIMENSIONER VIKT BATTERI LIVSTID LADDNING DJUP BREDD HÖJD Timmar Volt mm in. mm in. mm in. kg lb Delta 6D / Delta 7D / MODELL ARTIKELNR MOMENTOMRÅDE FYRKANTSTAPP FÄRG VIKT Nm ft lb in in Insida Utsida kg lb DJS for DST 30 mjuk /4 3/8 Blå Gul DJS for DST 30 hård /4 3/8 Blå Svart DJS for DST 80 mjuk /2 Lila Gul DJS for DST 80 hård /2 Lila Svart
